CAD制图规范(GB_T-)

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

工程图纸编制规范有哪些

工程图纸编制规范有哪些工程图纸是工程设计的重要产物，是工程设计人员表达思想的主要方式。

因此，工程图纸编制规范必须得到高度重视。

以下是笔者总结的工程图纸编制规范。

一、图纸格式在工程图纸编制中，应该遵循国家标准和相关标准规范。

在编制图纸时要注意：图纸比例、布局、字体、线条的厚度和颜色等各方面要求严格遵循规范要求，不得随意更改。

二、图纸文件名称工程图纸文件名称应该具有可读性和便于管理的特点。

根据图纸文件名称的规范，可以更好地管理和归档图纸信息，避免图纸混乱和遗失。

三、图纸编号图纸编号是规范图纸管理的一种方式。

应根据各类图纸的用途、实际应用场景和管理要求进行编号。

图纸编号应该严谨、清晰，便于查找和理解。

四、图纸注释注释是工程图纸中的常用方法。

在注释时应严格要求，实用性和可读性要兼顾。

在注释时，应指明约定名称、计算公式、文字说明、图例、标识及其编码等必要内容。

五、图纸关系和连线图纸关系和连线应符合工程设计的面貌。

同时，针对不同类型的图纸，其关系和连线设计应具有一定的特色和规律性。

特别注意电气、水暖、通风、空调等系统的配套连线。

六、图纸造型图纸造型应当富有美感、时代感，并能够体现工程结构的特点。

在图纸造型过程中，应考虑到符号的大小、统一性、平衡感、整体性等因素，以最大限度地传递工程设计的信息。

七、图纸的修改和保存需要对图纸进行修改时，必须先保存源文件，并给出修改原因和修改内容，以便于后期的审批和进一步操作。

在保存图纸时，应注意保存的时间、目录路径、文件名称、格式和存档时间等信息。

总之，工程图纸是工程设计过程中必不可少的展示和表达手段，设计人员必须严格遵守相关的规范，保证图纸的质量和可靠性。

图纸编号规则

图纸编号规则文件号：ZH/QE-C06-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。

二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。

3、通用件的编号可采用被通用件的图纸编号。

4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。

5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。

6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。

技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。

相关部门负责设计变更的申请与确认,并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。

五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。

图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。

产品类别代码见表1。

表1产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。

图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。

（图纸版本号体现在标题栏内）电气图纸编号示例：ZH15001GY-01-01图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号2、结构图纸编号规则结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。

工程量清单／图纸／技术标准和要求

第三章工程量清单
一、工程量清单说明
1.1 本工程量清单是根据招标文件中包括的、有合同约束力的图纸以及有关工程量清单的国家标准、行业标准、合同条款中约定的工程量计算规则编制。

约定计量规则中没有的子目，其工程量按照图纸所标示尺寸的理论净量计算。

计量采用中华人民共和国法定计量单位。

1.2 本工程量清单应与招标文件中的投标人须知、合同条款、技术标准和要求及图纸等一起阅读和理解。

1.3 本工程量清单仅是投标报价的共同基础，实际工程计量和工程价款的支付应遵循合同条款的约定和第五章“技术标准和要求”的有关规定。

1.4 补充说明：。

二、其他说明。

三、工程量清单
另附
第四章图纸
一、图纸目录
二、图纸
另附
第五章技术标准和要求
第1页 / 共1页。

装修图纸说明及要求

装修全套图纸说明一、图纸构成及排列顺序。

一套完整的图纸应包括以下X个部分并按照所标明的序号排列：1.图纸封面2.图纸目录3.方案设计总说明4.原始框架平面图5.设计后墙体改建图6.设计后平面布置图7.地面材料图8.顶面布置图9.顶面节点图10.墙面铺贴图11.强电布置图12.线路开关控制图13.弱电布置图14.水路布置图15.装饰施工立面图16.构造节点图17.家具及家饰图18.效果图二、图纸各部分的内容。

1. 图纸封面：使用公司统一的封面。

应包括工程名称，设计师姓名和联系电话。

包括页号和图号。

3. 方案设计总说明：工程报价5万元以上（包括5万元）的需要写设计说明，此说明将用于工地包装上的宣传。

4. 原始框架平面图：原始的勘测框架图，标出承重墙位置用纯色填充。

房间的梁结构用虚线表示并标出高度。

房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(以现场测量为准)（大的公寓、别墅要有分区域或各居室平面图）。

5. 设计后墙体改建图：在原始框架图的基础上，标出设计后要拆建的墙体的定位尺寸，拆砌墙体用两种不同图案填充。

房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(拆除墙体图、新砌墙体图)。

6. 设计后平面布置图：标出设计后房间功能。

设计后立面索引标示。

2~3道尺寸标注（一道为设计后房间净空，一道为总长或宽）(含量最高的一张,往往外行客户只看这一张)（待住宅装饰好后，若在住宅上方看房子，房子的门窗、墙壁的位置，以及家具等设施的摆设和大小、地面用材等，这就是平面布置图的内容，所有要素、摆设都按比例缩小，通常为1：100、1：50）。

7. 地面材料图：根据设计标出地面所用材料。

如：600*600地砖。

（如有地面拼花需出此图，其他不做特别规定）(地面材料及铺设规范)8. 顶面布置图：设计后天花造型图，吊顶位置标明标高及定位尺寸。

(吊顶造型、层高、灯具、空调、浴霸等详细尺寸图)（装饰天花的材料、尺寸、造型以及灯具位置，都要一一标出，所有东西要一目了然。

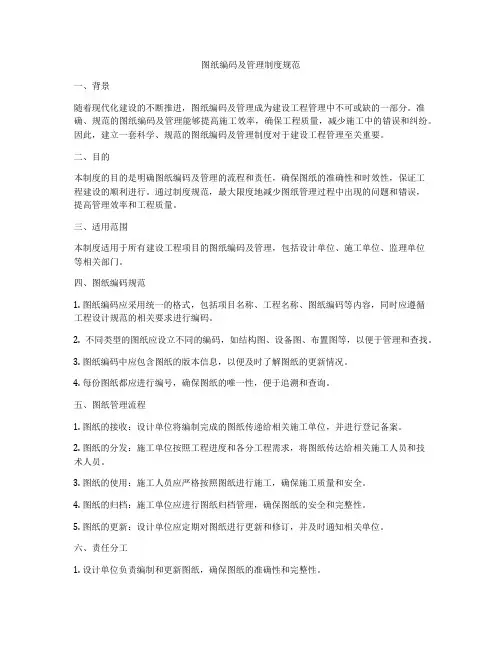

图纸编码及管理制度规范
