安规电气相关基本知识
变电站安规(电气部分)问答题库
安规电气部分问答题库1何为运用中的电气设备?答：所谓运用中的电气设备系指：(1)全部带有电压的电气设备。
(2)一部分带有电压的电气设备。
(3)一经操作即有电压的电气设备。
2电器设备高压和低压是怎样划分的?答：电气设备分为高压和低压两种：(1)高压：设备对地电压在250V以上者；(2)低压：设备对地电压在250V及以下者。
3对值班人员移开或越过遮栏进行工作有何规定?答：具体规定有：(1)不论高压设备带电与否，值班人员不得移开或越过遮栏进行工作。
(2)若有必要移开遮栏时：1)必须有监护人在场。
2)符合下述安全距离：1OkV是0．7m；66kV是1．5m；220kV是3m。
4全部停电的工作指哪些?答：全部停电的工作指：(1)室内高压设备全部停电(包括架空线路与电缆引入线在内)。
(2)通至邻接高压室的门全部闭锁。
(3)以及室外高压设备全部停电(包括架空线路与电缆引入线在内)。
5部分停电和不停电的工作指哪些?答：(1)部分停电的工作系指：1)高压设备部分停电。
2)或室内虽全部停电，而通至邻接高压室的门并未全部闭锁。
(2)不停电工作系指：1)工作本身不需要停电和没有偶然触及导电部分的危险者。
2)许可在带电设备外壳上或导电部分上进行的工作。
6高压设备上工作必须遵守哪些规定?答：在高压设备上工作，必须遵守下列各项：(1)填用工作票或口头电话命令。
(2)至少应有两人在一起工作。
(3)完成保证工作人员安全的组织措施和技术措施。
7工作间断。
次日复工应遵守哪些规定?答：次日复工时：(1)应得值班员许可。
(2)取回工作票。
(3)工作负责人必须事前重新认真检查安全措施是否符合工作票的要求后，方可工作。
(4)若无工作负责人或监护人带领，工作人员不得进入工作地点。
8 “禁止合闸。
有人工作”牌挂在什么地方?答：在一经合闸即可送电到工作地点的开关和刀闸的操作把手上，均应悬挂“禁止合闸，有人工作!”的标示牌。
9用绝缘棒拉合隔离开关或经传动机构拉合隔离开关和断路器有哪些要求?答：具体要求有：(1)用绝缘棒拉合隔离开关或经传动机械拉合隔离开关和断路器。
安规题库（电气类）
（电气专业）一、判断题：1.《电力安全工作规程》规定，电气工作人员必须经安全生产教育和培训、岗位安全生产技能培训，考试合格后方可上岗。
（√）2.发现有违反《电力安全工作规程》的情况，应立即制止，经纠正后方可恢复作业，各类作业人员有权拒绝违章指挥和强令冒险作业，在发现直接危及人身、设备安全的紧急情况时，有权停止作业，或者在采取紧急措施后撤离作业场所，并立即报告。
（√）3.大风、沙尘天气，应注意躲避高空落物并配戴必须的防护用具护目眼镜等。
（√）4.大风时巡线，应注意导线舞动情况，沿线路下风侧前进，以免触及断落的导线。
（×）上风5.高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。
（√）6.巡视配电装置进出配电室时必须随手将门关好。
（×）锁好7.严禁带负荷拉合隔离开关（刀闸）。
（√）8.雷电时，禁止进行倒闸操作。
（√）9.工作许可人可以签发工作票。
（×）不得10.纸质工作票应统一编号，按顺序使用，每份工作票的编号应是唯一的。
（√）11.每张工作票的改字不得超过3个，否则应重新填票。
（√）12.工作票应由车间主任、副主任签发，或由车间主任提出，经单位主管生产的领导批准的车间专业工程师、技术员签发。
必要时也可由车间主任提出，经单位有关部门考核、主管生产的领导批准的正、副班长签发。
（√）13.工作票签发人或工作负责人，应根据现场的安全条件、施工范围、工作需要等具体情况，增设专人监护和批准被监护的人数。
（√）14.在几个电气连接部分上依次进行不停电的同一类型的工作，不可以填用一张工作票。
（×）可以15.所有电气设备的金属外壳均应有良好的接地装置。
工作需要时可以将接地装置断开（拆除）（×）不可以16.发生人身触电事故时，为了解救触电人，可以不经许可，即行断开有关设备的电源，但事后必须立即报告。
（√）17.进入现场禁止穿用尼龙、化纤或棉、化纤混纺的衣料制作的衣服，以防遇火燃烧加重烧伤程度。
安规考试题库(电气)
带电作业应在良好天气下进行。遇（ 不应进行带电作业。
）天气
安规-发电厂和变电 站电气部分(2011)- 在氢冷机组机壳内工作，应做好（ 第10章
）措施
76 2.10.4
安规-发电厂和变电 站电气部分(2011)第10章
检修高压电动机及其附属装置（变频装置、启动装 置）时，应做好（ ）措施。
77 2.16.3
11
二十五项重
点要求
二十五项重点要求
（2016）
对于新建、扩建的变电站主控室、火电厂（ )、 及其他易燃易爆场所，应选用阻燃电缆
二十五项重
发电厂主厂房内架空电缆与热体管路应保持足够
12 点要求
二十五项重点要求 的距离，控制电缆不小于（ ），动力电缆不小
（2016）
于( )
二十五项重
在电缆通道、夹层内动火作业应办理动火工作
电焊工在合上电焊机刀闸开关前，应检查（ 电焊设备。
）
安规-热力和机械部 分（2011）-3.5.9
电气设备着火，扑救方法是（
）
56 1.15.1 57 1.15.1 58 1.15.2
安规-热力和机械部 分（2011）-第15章第1节
高空作业时，上下层同时进行工作时，中间必须（ ）。
安规-热力和机械部 分（2011）-第15章- （ 第1节
工作票办理中，工作负责人应对（ 事项负责。
）
安规-热力和机械部 工作票办理中，值班负责人（运行班长、单元长）
分（2011）-第4章第 的责任：（
）
6节
安规-热力和机械部 分（2011）-第4章第
工作票办理工作中，值长的安全职责：（ ）
6节
安规-热力和机械部 分（2011）-第6章第4节
电力安全规程常规知识培训
（三）作业措施的安全要求
➢ 1、在电气设备上工作应有保证安全的制度措施：一是保证 安全的组织措施要求（工作申请、工作布置、书面安全要求 （工作票），工作许可，工作监护和工作间断、转移和终结 ）。二是保证安全的技术措施要求（停电，验电、接地和悬 挂标示牌）（基本措施要求）
四、安规基础知识
➢对工作人员、作业场所、作业 措施、岗位前的教育培训和其 他作业的安全要求。
（一）作业人员的安全要求
➢1、经医师鉴定，无妨碍工作的病症 （体格检查每两年至少一次）。
➢2、具备必要的电气知识和业务技能， 且按工作性质，熟悉本规程的相关部 分，并经考试合格。
➢3、具备必要的安全生产知识，学会 紧急救护法，特别要学会触电急救。
➢ 4、 外单位承担或晚来人员参加与公司系统电气工作的工作 热源应熟悉本规程、并经考试合格，方可参加工作。工作前， 设备运行管理单位应告知现场电气设备接线情况、危险点和 安全注意事项。
（五）其他工作安全要求
➢1、作业人员应被告知其作业现场存在的 危险因素和防范措施。
➢2、要求作业人员的工作精神状态（无情 绪化、精神振作、技术能力等）。
➢ 黄色对人眼能产生比红色更高的明度。用于表示注意、警告的意思，主要用 于警告标志、警戒线、行车道的中线、机械上齿轮箱、安全帽等。如：当心 触电
➢ 蓝色表示指今、必须遵守的意思，如：必须系安全带 ➢ 绿色表示通行、安全和提供信息的意思，主要用于提示标志、车间内的安全
通道、行人和车辆通行标志、消防设备和其他安全防护设备的位置。如：安 全通道标志牌
➢ b.警告标志：是提醒人们对周围环境引起注意，以避免可 能发生危险的图形标志。其基本形式是正三角形边框，三 角形边框及图形为黑色，衬底为黄色。

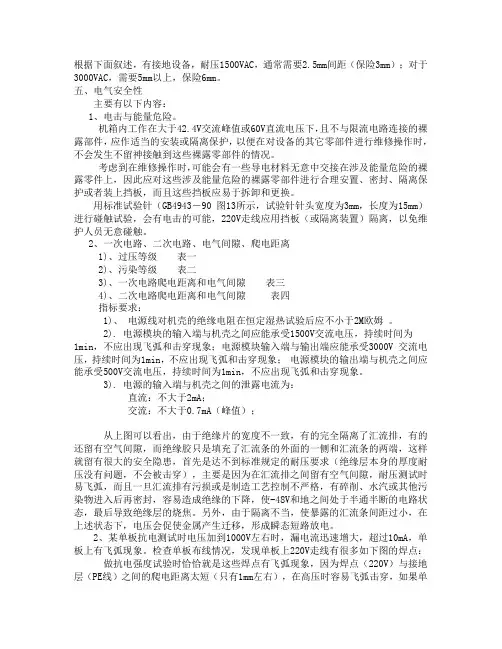

EMC 安规方面的一些基础知识
根据下面叙述，有接地设备，耐压1500VAC，通常需要2.5mm间距（保险3mm）；对于3000VAC，需要5mm以上，保险6mm。
五、电气安全性主要有以下内容：1、电击与能量危险。
机箱内工作在大于42.4V交流峰值或60V直流电压下，且不与限流电路连接的裸露部件，应作适当的安装或隔离保护，以便在对设备的其它零部件进行维修操作时，不会发生不留神接触到这些裸露零部件的情况。
考虑到在维修操作时，可能会有一些导电材料无意中交接在涉及能量危险的裸露零件上，因此应对这些涉及能量危险的裸露零部件进行合理安置、密封、隔离保护或者装上挡板，而且这些挡板应易于拆卸和更换。
用标准试验针（GB4943－90 图13所示，试验针针头宽度为3mm，长度为15mm）进行碰触试验，会有电击的可能，220V走线应用挡板（或隔离装置）隔离，以免维护人员无意碰触。
2、一次电路、二次电路、电气间隙、爬电距离1)、过压等级表一2)、污染等级表二3)、一次电路爬电距离和电气间隙表三4)、二次电路爬电距离和电气间隙表四指标要求：1)、电源线对机壳的绝缘电阻在恒定湿热试验后应不小于2M欧姆。
2). 电源模块的输入端与机壳之间应能承受1500V交流电压，持续时间为1min，不应出现飞弧和击穿现象；电源模块输入端与输出端应能承受3000V 交流电压，持续时间为1min，不应出现飞弧和击穿现象；电源模块的输出端与机壳之间应能承受500V交流电压，持续时间为1min，不应出现飞弧和击穿现象。
3). 电源的输入端与机壳之间的泄露电流为：直流：不大于2mA；交流：不大于0.7mA（峰值）；从上图可以看出，由于绝缘片的宽度不一致，有的完全隔离了汇流排，有的还留有空气间隙，而绝缘胶只是填充了汇流条的外面的一侧和汇流条的两端，这样就留有很大的安全隐患，首先是达不到标准规定的耐压要求（绝缘层本身的厚度耐压没有问题，不会被击穿），主要是因为在汇流排之间留有空气间隙，耐压测试时易飞弧，而且一旦汇流排有污损或是制造工艺控制不严格，有碎削、水汽或其他污染物进入后再密封，容易造成绝缘的下降，使-48V和地之间处于半通半断的电路状态，最后导致绝缘层的烧焦。
新《安规》电气部分提纲
9、使用摇表测量高压设备绝缘，至少应由（ ）人担任。
A、1 B、2 C、3
正确答案：B
10、高压试验工作应（ ）。
A、填写第一种工作票 B、填写二种工作票 C、可以电话联系
正确答案：A
11、SF6设备工作区空气中SF6气体含量不得超过（ ）ppm。
A、500 B、1000 C、1500
A、0.35 B、0.7 C、1.5
正确答案：B
4、220KV电气设备不停电的安全距离是（ ）米。
A、0.7 B、2 C、3
正确答案：C
5、500KV电气设备不停电的安全距离是（ ）米。
A、3 B、4 C、5
正确答案：C
6、工作人员工作中正常活动范围与220KV带电设备的安全距离是（ ）米。
新《安规》电气部分提纲
一、单选题
1、《安规》中明确规定，单人值班不得单独从事（ ）工作。
A、巡视 B、修理 C、检查
正确答案：B
2、高压设备上工作的安全措施分（ ）类
A、一 B、三 C、四
正确答案：B
3、10KV及以下电气设备不停电的安全距离是（ ）米。
A、3 B、4 C、5
正确答案：A
7、工作人员工作中正常活动范围与500KV带电设备的安全距离是（ ）米。
A、3 B、4 C、5
正确答案：C
8、工作人员工作中正常活动范围与10KV及以下带电设备的安全距离是（ ）米。
A、0.35 B、0.7 C、1.5
电气安规小常识
小常识1.电线、变压器不能在光源的正下方。
大家知道，光源工作时会产生一定的温度，而温度的高低与光源的功率和光源所在的封闭空间有关。
如果把电线或变压器放置在光源的正下方，光源所发出的热量会对电线或变压器造成损坏，甚至会造成安全事故。
2.灯体内的地线，比连接电源的电线要长。
根据安规要求：Ⅰ类电器都要接地，以预防万一产品漏电时，能把电流导到地下，减少电流对人体的伤害。
所有，一般情况下，地线的长度要比电线的长10~20mm。
以确保地线在零火线被拉断的情况下仍然与大地相连。
3.硅胶管和黄蜡管的作用：硅胶管和黄蜡管多用于螺管内对电线的保护。
但两种管材有区别。
硅胶管耐压、耐温。
黄蜡管则耐磨。
4.支架（上墙器）与吸顶盘的口部要持平或高出吸顶盘口部边缘的0.5mm。
（对）（错）（错）支架（上墙器）是灯具安装的重要零件之一。
使用灯具时，一般是先安装支架（上墙器）在墙上，再将吸顶盘与支架（上墙器）连接。
支架（上墙器）和吸顶盘的两侧是固定的。
如果支架比吸顶盘的口部边缘低1mm或以上，吸顶盘就无法与支架连接。
如果支架比吸顶盘口部边缘高，则吸顶盘与墙壁就会有一条间隙，容易造成摇摆。
5.支承吊灯的吊链、钢丝绳要比电线短。
吊链或钢丝绳主要用于支承带灯的主体部分，所以必须满足如下条件。
（1）吊链或钢丝绳最少可以承载吊灯自重3倍以上的重量。
特别注意检查吊链环的开口处和钢丝绳的紧固处。
（2）吊链或钢丝绳的长度必须比吊链外露的电线一般要短50mm以上。
避免当吊链或钢丝绳发生轻微变化时影响电源线的连接安全。
6.螺管拧进螺母后，螺管最少高出螺母2mm（2个牙）。
螺母是锁紧灯体或某个部件的关键零件。
螺母过松就可能导致严重的问题。
所以螺母必须有效地全部拧进螺管。
由于螺管在搓牙时，牙轮导入使螺管的前端外径减少。
所以螺管的前1~2牙外径是偏少的。
因此，螺母拧进螺管后必须露出螺管2mm为宜。
7.颜色相配一般情况下，金色灯体配金色电线、黑色灯体配黑色电线、白色灯体配白色电线，其它配件类推。
安规基础知识(三关键零部件)
哪些是关键零部件？
插头，电源线， X/Y电容，电流保险丝，热熔断体， 灯座，可充电电池，电机电容，光耦 开关，变压器，接线端子，继电器，热分断器，器具 耦合器 以上部件必须按照欧洲标准进行认证！ 外壳材料，内部线，热缩套管，胶带，漆包线，骨架 材料，玻纤管，PCB板 以上材料接受UL认证！
随机测试
1）标准是否有效
2）证书上的电气参数是否符合整机的要求 电压 电流 环境温度 最大壳温 寿命次数 安装要求
以开关证书为例
常见关键零部件
英国，新加坡，沙特等英联邦国家 必须按照插头标准单独做认证 BS1363-1 /SS245 / SASO2203
必须按照插头标准单独做认证 VDE0620/ NF C 61-314:2003/SS 428 08 34
温控器
可以单独认证可以随机测试 EN60730系列
热熔体(1
可以单独认证可以随机测试 EN61058系列
可以单独认证可以随机测试 EN61558系列
可以单独认证可以随机测试 EN60998系列
单独认证 EN60898， EN61008，EN61009…
某些零部件本身没有认证，在一些情况 下，可以在做整机测试的时候，按照整 机标准和部分零部件标准做测试。
万不得已，不建议做随机测试
随机测试
随机测试不等于不用额外测试 随机测试要酌情收取一定的费用 开关（温控器，继电器），建议收取 1500RMB
元器件已经有认证了，是不是就可以随意用 了呢
你还要做的工作是：
销售培训（三）
安规基础知识
安规元器件的重要性
安规元器件使用原则：
产品在正常使用状态下，元器件应当 在其标称范围内使用 当产品处于异常状态时，包括元器件 出现故障时，元器件不会产生危险
安规基本知识
安规的基本知识一、安规简介：一般每个国家均有自己国家的安全规范，而且不同的国家或地区对安规所对应的要求也不相同。
例如：中国——GB；国标即将于2002年由3C标志所取代。
长城认证及CCIB 与中国检验检疫局统称3C标志，凡内销产品务必申请。
日本——JIS；日本安规即将于2002年4月1日由PSE标志所取代。
美国——UL；加拿大——CSA；德国——VDE；英国——BSI；欧洲——GS；澳地利——VE；智利——SICAL；墨西哥——NOM由于各国的使用电压基本集中于AC 220V～240V 50HZ和AC 110V～120V 50HZ；60HZ。
故通常我们将安规分为两种（GS UL）。
GS一般是欧洲方面的安规（AC 220V～240V 50HZ）的简称。
而UL一般指美国，加拿大等（AC 110V～120V 60HZ）的简称。
中国的国标（GB）是与IEC 335-1（1991）第3版等效的，IEC是国际电气技术委员会简称。
二、安规的基本知识。
安规所涉及的知识和范围十分广泛，而且纷繁复杂，如果要详细的讲述，几乎不可能几乎要通合几十种不同方面安规的测试，下面简单的讲一下测试名称：1.产品的干烧寿命测试；2.电源线的拉力；3.耐压测试；4.跌落强度测试；5.电源线曲折性能测试；6.溢水测试；7.泄漏电流测试；8.斜度测试；9.开关旁路测试；10.温升测试等等。
三、安规知识的作用安规，从广义上讲，就是对我们人体一些安全方面的知识帮安规涉及到方方面面就较多。
如果从消费者的角度讲，安规就是保护自己的安全，而对于产品制造者来讲，安规又是保护消费者的安全，随着社会的发展，人类自身残志不残保护意识的增强，那么人们的产品的安全性能越来越会提出更高的要求，而安规知识也是要我们在日常的生活和工作中不断的总结、积累、学习、进步的。
小家电安规知识-安规简介：安规基本知识及认证标识释义
二、常用安规标志基本认识
常见家电产品所适用的标准
Page 16
二、常用安规标志基本认识
整机认证不零部件认证的区分、要求
整机认证是对一个完整的样板进行测试。 零部件认证只是针对单个元器件进行认证 两种有使用测试标准不同。 整机认证有：GS、CE、UL、CUL、ETL、CETL、CB、SAA
standardization 欧洲电工委员
Page 13
二、常用安规标志基本认识
标准中的代码释义 EN——European standard 欧洲标准 BS——British standard 英国标准 GB——中华人民共和国国家标准 QB——中华人民共和国行业标准 ZBK——中华人民共和国专业标准 SJ——中华人民共和国电子工业部部标准 JIS-------Japan industry standard 日本工业标准 CB——certification body 证书体系 LVD——Low voltage directive 低电压指令 EMC——Electromagnetic compatibility 电磁兼容
制定安全电压范围，限止流过人体的电流。如
Vdc≤60V
Vpk≤42.5Vpk.
用有效的绝缘将危险带电部件隔离开来 。加大与危险带电部 件的距离。
限止危险带电部件向可触及部件的泄漏电流。 ILK ≤0.25mA。
Page 6
一、安规基本知识
能量的危险 形成原因：
具大电流供应或高电容线路的相邻两端子间,如果在短路的情 形下，有可能会造成电弧放电或是燃烧并射出熔化之金属。
以标准IEC60335-1, IEC60335-2-35 为测试和审核的条件
Page 18
输出
电气安规基本知识
电气安规基本知识1.4.2 作业人员对本规程应每年考试一次。
因故间断电气工作连续3个月以上者，应重新学习本规程，并经考试合格后，方能恢复工作。
1.7 电气设备分为高压和低压两种：高压电气设备：对地电压在1000V及以上者；低压电气设备：对地电压在1000V以下者。
所谓运用中的电气设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的。
2.2.4 高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。
进入上述范围人员应穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。
2.3 倒闸操作2.3.1 倒闸操作应根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。
发布指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。
2.3.4 操作票：2.3.4.1 倒闸操作由操作人员填用操作票（见附录A）。
2.3.4.2 操作票应用钢笔或圆珠笔逐项填写。
用计算机开出的操作票应与手写格式一致；操作票票面应清楚整洁，不得任意涂改。
操作人和监护人应根据模拟图或接线图核对所填写的操作项目，并分别签名，然后经运行值班负责人（检修人员操作时由工作负责人）审核签名。
每张操作票只能填写一个操作任务。
2.3.4.3 下列项目应填人操作票内：1）应拉合的设备［断路器（开关）、隔离开关（刀闸）、接地刀闸等］，验电，装拆接地线，安装或拆除控制回路或电压互感器回路的熔断器，切换保护回路和自动化装置及检验是否确无电压等；2）拉合设备［断路器（开关）、隔离开关（刀闸）、接地刀闸等］后检查设备的位置；3）进行停、送电操作时，在拉、合隔离开关（刀闸），手车式开关拉出、推入前，检查断路器（开关）确在分闸位置；4）在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；5）设备检修后合闸送电前，检查送电范围内接地刀闸已拉开，接地线已拆除。
2.3.6 倒闸操作的基本要求：2.3.6.1 停电拉闸操作应按照断路器（开关）—负荷侧隔离开关（刀闸）—电源侧隔离开关（刀闸）的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。
安规知识解读安规知识
安规知识解读以下如未特别说明，安规要求均指GB4943-20011、大体绝缘：对防电击提供大体保护的绝缘。
2、增强绝缘：除大体绝缘外施加的独立的绝缘，用于确保大体绝缘一旦失效时仍能避免电击。
3、电气间隙（clearance）：两个导电零部件之间的最短空间距离。
4、爬电距离（creepage distance）：沿绝缘表面测得的两个导电零部件之间的最短路径。
5、Y1电容能够以为具有增强绝缘的功能。
初—次级跨接的电容用Y1初—地之间可用Y2电容工程师设计时常见错误：没有Y1和Y2电容的利用概念，以致初---次级之间也“不知不觉”地用了Y2 电容。
6、设备的防电击保护类别：Ⅰ类设备：采用大体绝缘，而且有保护接地导体；Ⅱ类设备：采用双重绝缘，这种设备既不依托保护接地，也不依托安装条件的保护办法；Ⅲ类设备：SELV供电，且不会产生危险电压；7、电源上的铭牌标示i.电源额定值标志1）额定电压及电流:100V—240V;100V—240V; —200V—240V;对多个额定电压:120/ 220V ;2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造厂商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适用。
工程师设计时常见错误：Ⅱ类设备大标贴没有“回”字符没有LOGO或LOGO与认证证书不是同一公司交流输入性质用“AC”表示，不用“~”表示具有额定电压范围或多个额定电压的设备，电流标示本应是“100V—240V; —”或“120/ 220V ; ”，错写成“100V—240V; —”或“120/ 220V ; ”8、保护接地和等电位连接端子标示预定要与保护接地导线相连的接线端子应标示符号，该符号不能用于其它接地端子。
对保护连接导线的端子不要求标示，如要求标记，应利用符号（）工程师设计时常见错误：结构工程师没有在机壳接地位置印上接地符号9、控制装置和指示器标示对任何一次电源开关或二次电源开关都可利用0和1作为“断”和“通”的标记。
安规考试复习要点
发电厂和变电站电气部分1.《发电厂和变电站电气部分》适用于66kV及以上电压等级设施的发电企业所有运用中的电气设备及相关场所.2.发电厂［站］是由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂.3.低［电］压:用于配电的交流系统中1000V及其以下的电压等级。
4.高[电］压：a通常指超过低电压的电压等级；b特定情况下,指电力系统中输电的电压等级.5.运用中的电气设备指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
6.在电气设备上工作应有保证安全的制度措施，可包含工作申请、工作布置、书面安全要求、工作许可、工作监护，以及工作间断、转移和终结等工作程序.7.安全组织措施作为保证安全的制度措施之一，包括工作票、工作的许可、监护、间断、转移和终结等。
8.需要将高压设备全部停电、部分停电或做安全措施的工作，填用电气第一种工作票.9.大于表1(设备不停电时的安全距离）的相关场所和带电设备外壳上的工作以及不可能触及带电设备导电部分的工作,填用电气第二种工作票。
10.一个工作负责人不应同时执行两张及以上工作票。
11.电气第一种工作票、电气第二种工作票、和电气带电工作票的有效时间，以批准的检修计划工作时间为限,延期应办理手续。
12.工作许可后,工作负责人、工作许可人任何一方不应擅自变更安全措施。
13.工作负责人、专责监护人应始终在工作现场，对工作班成员进行监护.工作负责人在全部停电时，可参加工作班工作，部分停电时，只有在安全措施可靠，人员集中在一个工作地点,不致误碰有电部分的情况下,方可参加工作。
14.隔日复工时,应得到工作许可人的许可，且工作负责人应重新检查安全措施.15.在电气设备上工作，应有停电、验电、装设接地线、悬挂标示牌和装设遮栏(围栏）等保证安全的技术措施。
16.在电气设备上工作，保证安全的技术措施由运行人员或有操作资格的人员执行。
17.停电设备的各端应有明显的断开点，或应有能反映设备运行状态的电气和机械等指示，不应在只经断路器断开电源的设备上工作.18.停电时，高压开关的手车开关应拉至“试验”或“检修”位置。
