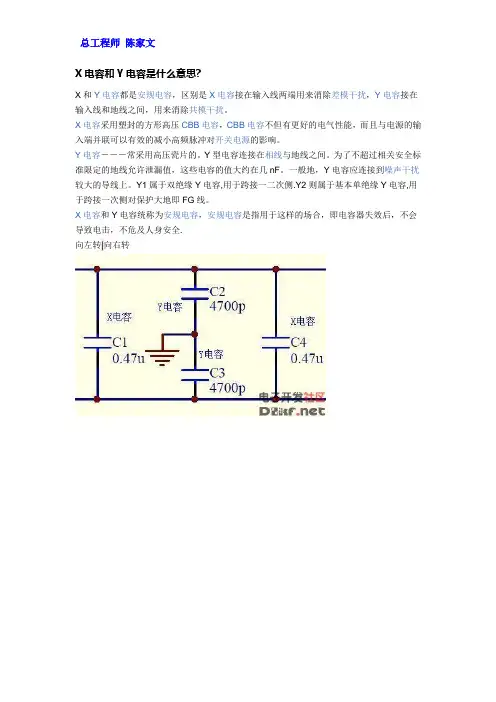

X电容和Y电容是什么意思

X电容和Y电容是什么意思

总工程师陈家文
X电容和Y电容是什么意思?
X和Y电容都是安规电容,区别是X电容接在输入线两端用来消除差模干扰,Y电容接在输入线和地线之间,用来消除共模干扰。

X电容采用塑封的方形高压CBB电容,CBB电容不但有更好的电气性能,而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。

Y电容---常采用高压瓷片的。

Y型电容连接在相线与地线之间。

为了不超过相关安全标准限定的地线允许泄漏值,这些电容的值大约在几nF。

一般地,Y电容应连接到噪声干扰较大的导线上。

Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。

X电容和Y电容统称为安规电容,安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.
向左转|向右转。

什么是安规电容 安规电容参数及作用和应用

什么是安规电容 安规电容参数及作用和应用

什么是安规电容安规电容参数及作用和应用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。

基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。

X电容抑制差模干扰,Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

什么是安规电容安规电容参数及作用和应用

什么是安规电容安规电容参数及作用和应用
二。不允许将直流电容器用作跨线电容器使用:
对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致*危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致*危险的场合,用于电源跨线路连接时,能承受5kV的脉冲电压冲击,不致发生击穿现象。
在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分。
(这些都不是按什么材质来分的,以后多学习。)
至于安规标准各个国家有一些差别,但额定电压无非就是250和400。
各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X电容要求。所以就有的安规电容上标 X1Y1,X1Y2...
2. X2耐高压小于等于2.5 kV,
3. X3耐高压小于等于1.2 kV
Y电容底下又分为Y1, Y2, Y3,Y4,主要差別在于:
1. Y1耐高压大于8 kV,
2. Y2耐高压大于5 kV,
3. Y3耐高压 n/a
4. Y4耐高压大于2.5 kV
X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容。
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。
安规电容是指用于这样的场合,即电容器失效后,不会导致*,不危及人身安全。安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV≤4.0kVⅢ X2≤2.5kVⅡ X3≤1.2kV——安规电容安全等级绝缘类型额定电压范围 Y1双重绝缘或加强绝缘≥ 250V Y2基本绝缘或附加绝缘≥150V≤250V Y3基本绝缘或附加绝缘≥150V≤250V Y4基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线。

什么是安规电容 X 电容 Y电容

什么是安规电容 X 电容 Y电容

什么是安规电容X 电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容安规电容是指用于以下的场合,即电容器失效后,不会导致电击,不危及人身安全.1. X电容是指跨于L-N之间的电容器,火线零线间2. Y电容是指跨于L-G/N-G之间的电容器,火线与地线间,零线与地线间(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV, 双重绝缘或加强绝缘2. Y2耐高压大于5 kV, 基本绝缘或附加绝缘3. Y3耐高压n/a,基本绝缘或附加绝缘4. Y4耐高压大于2.5 kV,基本绝缘或附加绝缘电线质量快速检查法电线是用户在用电过程中必不可少的材料,其质量的好坏,直接关系到千家万户的用电安全。

因此,在购买或选用时,如何快速、准确检查电线质量的好坏,是广大电工必须掌握的技能。

1重量。

质量好的电线,一般都在规定的重量范围内。

如常用的截面积为1.5mm2的塑料绝缘单股铜芯线,每100m重量为1.8~1.9kg;2.5mm2的塑料绝缘单股铜芯线,每100m重量为2.8~3.0kg;4.0mm2的塑料绝缘单股铜芯线,每100m重量为4.1~4.2kg等。

质量差的电线重量不足,要么长度不够,要么电线铜芯杂质过多。

2铜质。

合格的铜芯电线铜芯应该是紫红色、有光泽、手感软。

而伪劣的铜芯线铜芯为紫黑色、偏黄或偏白,杂质多,机械强度差,韧性不佳,稍用力即会折断,而且电线内常有断线现象。

检查时,你只要把电线一头剥开2cm,然后用一张白纸在铜芯上稍微搓一下,如果白纸上有黑色物质,说明铜芯里杂质比较多。

另外,伪劣电线绝缘层看上去似乎很厚实,实际上大多是用再生塑料制成的,时间一长,绝缘层会老化而漏电。

安规电容介绍电容Y电容作用电路图定稿版

安规电容介绍电容Y电容作用电路图定稿版

安规电容介绍电容Y电容作用电路图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】安规电容介绍(X电容,Y电容作用)_电路图1、安规电容介绍安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全。

安规电容通常只用于抗干扰电路中的滤波作用。

安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。

处于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。

Y电容:在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF (472)。

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。

特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

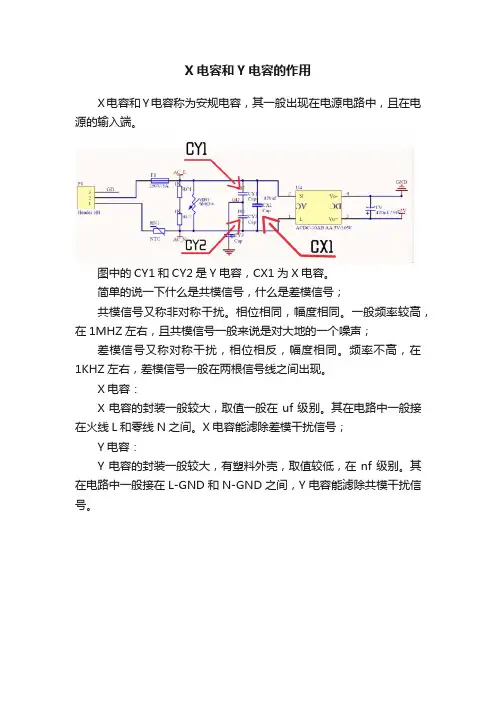

X电容和Y电容的作用

X电容和Y电容的作用

X电容和Y电容的作用
X电容和Y电容称为安规电容,其一般出现在电源电路中,且在电源的输入端。

图中的CY1和CY2是Y电容,CX1为X电容。

简单的说一下什么是共模信号,什么是差模信号;
共模信号又称非对称干扰。

相位相同,幅度相同。

一般频率较高,在1MHZ左右,且共模信号一般来说是对大地的一个噪声;
差模信号又称对称干扰,相位相反,幅度相同。

频率不高,在1KHZ左右,差模信号一般在两根信号线之间出现。

X电容:
X电容的封装一般较大,取值一般在uf级别。

其在电路中一般接在火线L和零线N之间。

X电容能滤除差模干扰信号;
Y电容:
Y电容的封装一般较大,有塑料外壳,取值较低,在nf级别。

其在电路中一般接在L-GND和N-GND之间,Y电容能滤除共模干扰信号。

(完整版)什么是安规电容安规电容参数及作用和应用

(完整版)什么是安规电容安规电容参数及作用和应用

什么是安规电容安规电容参数及作用和应用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。

基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。

X电容抑制差模干扰,Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

安规电容介绍(X电容,Y电容作用)_电路图

安规电容介绍(X电容,Y电容作用)_电路图

安规电容介绍(X电容,Y电容作用)_电路图1、安规电容介绍安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全。

安規電容通常只用于抗干擾電路中的濾波作用。

安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。

处于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。

Y电容:在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF(472)。

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。

特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

X电容:在火线和零线抑制之间并联的电容,一般称之为X电容。

什么是安规电容 X电容 Y电容

什么是安规电容 X电容 Y电容

什么是安规电容 X 电容 Y电容??根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接 L-N线;Y电容就是N-G线。

在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分。

X,Y电容

X,Y电容

什么是X电容、什么是Y电容?
2009-03-09 17:44
简单的理解就是这样的,Y电容就是数学里的坐标Y轴,他是由两个高压电容串起来再并联在220V上的,两电容中间取一点接地,X电容就直接并联在220上面……
X电容是用于差模滤波的,即并联于输入的两端.滤除L,N线之间的差模信号;Y电容用于共模滤波,它接于L于地或N于地之间,滤除L对地或N对地的共模信号,(Y电容通常对称使用) 它们都是安规电容.
X电容(Cx,又称为跨接线路滤波电容):
这是EMI滤波电路组成中,用来跨接火线(L)与中性线(N)间的电容,用途是消除来自电力线的低通常态噪声。

外观为方型,上方会打上X或X2字样。

Y电容(Cy,又称为线路旁通电容器
Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间,用来消除高通常态及共态噪声。

而计算机用电源供应器中的FG点与金属外壳、地线(E)及输出端0V/GND共接,所以未连接接地线时,会经由两颗串联的Cy电容分压出输入电源一半的电位差(Vin/2),人体碰触到后就有可能产生感电现象。

Y电容的外观呈圆饼状。

什么是安规电容安规电容参数及作用和应用

什么是安规电容安规电容参数及作用和应用
Y4基本绝缘或附加绝缘 <150V
Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义 再补充一点选择应注意的地方:一。抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。所以,跨线电容器的安全标准对于在不同国家有严格规定,故必须使用经过安全认证的电容器。
在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分。
(这些都不是按什么材质来分的,以后多学习。)
至于安规标准各个国家有一些差别,但额定电压无非就是250和400。
各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X电容要求。所以就有的安规电容上标 X1Y1,X1Y2...
安规电容:
安规电容是指用于这样的场合,即电容器失效后,不会导致*,不危及人身安全。
它包括X电容各Y电容两种类型, x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容; Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是 nF级。X电容抑制差模干扰,Y电容抑制共模干扰。
二。不允许将直流电容器用作跨线电容器使用:
对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致*危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。

安规电容讲解

安规电容讲解

安规电容讲解
安规电容(Safety Capacitor)是一种专为满足电气安全标准设计制造的电子元件,主要用于电源滤波、EMC(电磁兼容性)改善等方面,并确保在故障条件下,能够有效地保护使用者免受电击或其他电气危害。

这类电容通常应用于家用电器、电源适配器、照明设备、电机驱动电路及各种工业控制设备等需要符合国际安全认证要求的电子产品中。

安规电容主要分为两大类:
1. X电容(AC Line Filter Capacitor):
- X电容主要用于跨接于交流电源的火线(L)和零线(N)之间,起到抑制差模干扰的作用,即过滤掉电源线上由于负载切换等原因产生的共模噪声。

- X电容一般要求具有较高的耐压等级,且必须配备保险丝或者热熔断器,以防电容失效时短路电流过大造成危险。

- 在产品认证方面,常见的有IEC/EN 60384-14标准,并需通过如VDE、UL、CQC等各国和地区的产品安全认证。

2. Y电容(Safety Capacitor for Grounding):
- Y电容连接在电源的火线与接地端(L-G,N-G)之间,用于抑制共模干扰,确保漏电流在安全范围内,同时防止因绝缘失效导致的电压泄漏到外壳上。

- Y电容的安全要求极高,因为其故障可能导致电流直接流经人体,所以其容量相对较小,且须通过严格的高压测试以保证在额定电
压下的漏电流极低。

- Y电容同样遵循IEC/EN 60384-14等标准,并需获得相应安全认证。

在选择安规电容时,除了要考虑其电气性能外,还要特别注意其安全等级、认证标志、温度范围、使用寿命等因素,确保在实际应用中既能有效滤波,又能保障用户的安全。

安规电容XY电容解释说明

安规电容XY电容解释说明

X电容,Y电容作用什么是安规电容X 电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义什么是安规电容安规电容参数及作用和应用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。

安规电容X电容Y电容

安规电容X电容Y电容

安规电容X电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。

基于漏电流的限制,Y 电容值不能太大,一般X电容是uF级,Y电容是nF级。

X电容抑制差模干扰,Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

安规电容X电容和Y电容的基础知识

安规电容X电容和Y电容的基础知识

安规电容X电容和Y电容的基础知识2008-07-17 19:11在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

交流电源输入分为3个端子:火线(L)/零线(N)/地线(G)。

在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF(472)。

特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。

X电容与Y电容的区别

X电容与Y电容的区别

X电容,Y电容作用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。

基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。

X电容抑制差模干扰,Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kV火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。

由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值。

火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级一.抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。

所以,跨线电容器的安全标准对于在不同国家有严格规定,故必须使用经过安全认证的电容器。

二.不允许将直流电容器用作跨线电容器使用:对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。

安规电容X电容和Y电容的基础知识

安规电容X电容和Y电容的基础知识

安规电容X电容和Y电容的基础知识安规电容X电容和Y电容的基础知识2008-07-17 19:11在交流电源输⼊端,⼀般需要增加3个安全电容来抑制EMI传导⼲扰。

交流电源输⼊分为3个端⼦:⽕线(L)/零线(N)/地线(G)。

在⽕线和地线之间以及在零线和地线之间并接的电容,⼀般统称为Y电容。

这两个Y电容连接的位置⽐较关键,必须需要符合相关安全标准, 以防引起电⼦设备漏电或机壳带电,容易危及⼈⾝安全及⽣命。

它们都属于安全电容,从⽽要求电容值不能偏⼤,⽽耐压必须较⾼。

⼀般情况下,⼯作在亚热带的机器,要求对地漏电电流不能超过0.7mA;⼯作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量⼀般都不能超过4700PF(472)。

特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙⾊或蓝⾊,⼀般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。

然⽽,其真正的直流耐压⾼达5000V以上。

必须强调,Y 电容不得随意使⽤标称耐压AC250V或者DC400V之类的普通电容来代⽤。

在⽕线和零线抑制之间并联的电容,⼀般称之为X电容。

由于这个电容连接的位置也⽐较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之⼀。

根据实际需要,X电容的容值允许⽐Y电容的容值⼤,但此时必须在X电容的两端并联⼀个安全电阻,⽤于防⽌电源线拔插时,由于该电容的充放电过程⽽致电源线插头长时间带电。

安全标准规定,当正在⼯作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须⼩于原来额定⼯作电压的30%。

作为安全电容之⼀的X电容,也要求必须取得安全检测机构的认证。

X电容⼀般都标有安全认证标志和耐压AC250V或AC275V 字样,但其真正的直流耐压⾼达2000V以上,使⽤的时候不要随意使⽤标称耐压AC250V或者DC400V之类的的普通电容来代⽤。

X电容,Y电容的作用

X电容,Y电容的作用
4. Y4耐高压大于2.5 kV
火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。
由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值。
火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级
一.抑制电源电磁干扰用电容器
当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。所以,跨线电容器的安全标准对于在不同国家有严格规定,故必须使用经过安全认证的电容器。
二.不允许将直流电容器用作跨线电容器使用:
对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。
X电容,Y电容作用
安规电容:
安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.
它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。X电容抑制差模干扰,Y电容抑制共模干扰。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,用于电源跨线路连接时,能承受5kV的脉冲电压冲击,不致发生击穿现象。
不加Y电容是减少漏电流,防止产生接触电流,如手机充电器。
什么是安规电容 X 电容 Y电容
根据IEC 60384-14,电容器分为X电容及Y电容,
1. X电容是指跨于L-N之间的电容器,
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

安规电容介绍(X电容,Y电容作用)_电路图
1、安规电容介绍
安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全。

安規電容通常只用于抗干擾電路中的濾波作用。

安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。

处于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。

Y电容:
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF(472)。

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。

特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

X电容:
在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端
并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

通常,X电容多选用纹波电流比较大的聚脂薄膜类电容。

这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。

普通电容纹波电流的指标都很低,动态内阻较高。

用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。

2、安规电容分类
安规电容分为x型和y型。

交流电源输入分为3个端子:火线L/零线N/地线G,(L=Line, N=Neutral, G=Ground)。

跨于“L-N”之间,即“火线-零线”之间的是X电容;跨于“L-G/N-G”之间,即“火线-地线或零线-地线”之间的是Y 电容。

火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”,这些都不是按什么材质来分的。

由于火线与零线跨接电容,受电压峰值的影响,为避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值。

所以X型安规电容按能承受的脉冲电压分为X1,X2,X3电容。

火线与地线跨接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,太大的容值电容会在电源断电后对人对器件产生影响。

所以Y型安规电容按绝缘等级分为Y1,Y2,Y3,Y4电容。

至于安规标准各个国家有一些差别,但额定电压无非就是250和400。

各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X电容要求。

所以就有的安规电容上标X1Y1,X1Y2...
等。

一般安规电容内部包含了若干个X电容和Y电容,一般为1个X电容,两个Y电容,具体看外标参数。

容量计算:一般两级X电容,前一级用0.47uF,第二级用0.1uF;单级则用0.47uF (电容容量的大小和电源的功率无直接关系)。

3、电源的安规认证
什么是安规认证
随着我国经济的高速发展,人们的生活水平不断提高,电子产品大量进入家庭,由于这些设备存在触电、火灾、有害辐射、化学、爆炸及机械伤人的危险,为了保护用户的生命财产安全,维护消费者利益,促进企业提高产品质量,国家相继制定了有关产品的安全标准,将上述危险减到最小,并通过立法保证安全标准的贯彻执行。

被国家认可的国家认证机构,对通过有关检验的电子产品,予以认可,承认这些产品符合有关安全标准。

国家认证机构
是颁发或授权表明设备符合规定标准的国家级许可证或国家级合格标志的组织。

在我国,中国电工产品认证委员会(CCEE)是经过国务院标准化行政主管部门---国家质量技术监督局授权,国家进出口商品检验局和国际电工委员会中国国家委员会认可,代表中国参加国际电工委员会电工产品安全认证组织(IECEE)的唯一机构。

国家质量技术监督局1999年第八号公告:
自2000年5月29日起电脑电源的生产、销售及使用强制实施安全认证及监督管理。

其实大多数工业发达国家对于电气产品的安全标准都有法律作保障。

不经安全检验合格或认证合格的产品不得在市场销售,甚至要追究法律责任,我国标准化法第14条也规定:“不符合强制性标准的产品,禁止生产、销售和进口”,第20条还规定“生产、销售、进口不符合强制性标准的产品,由法律、行政法规规定的行政主管部门依法处理;造成严重后果构成犯罪的,对直接责任人依法追究刑事责任。

”由此可知,在国家质量技术监督局的强制监督管理下,未经认证的开关电源将没有市场,经过安全认证合格的电源的生产、销售和使用才会受到法律的保护。

开关电源安全标准的主要内容
安全标准是以保障使用者的生命财产安全为出发点,对电子电器产品在原材料的绝缘、阻燃等方面作出了严格的规定。

符合安全规格的产品,不仅要求产品本身符合安全标准,也要求生产厂商有完善的安全生产、质量保证体系。

我国的国家标准是GB4943-1005《信息技术设备(包括电气设备)的安全》。

安全认证主要包括爬电距离、抗电强度、漏电流和温度四方面的要求:
1、爬电距离:
指沿绝缘表面测得的两个导电零件之间或导电零件与设备界面之间的最短距离,强调爬电距离是为了防止器件间或器件与地之间打火威胁人身安全。

2、抗电强度:
指在交流输入线之间或交流输入与机壳之间将零电压增加到1500V交流或2200V 直流时,不击穿或拉电弧。

3、漏电流:
通过隔离变压器在电源的火线或零线与易触及的金属之间串接电流表,开关电源的漏电流在260V交流输入下不应超过3.5mA。

4、温度:
安全标准对电子电器的求很严,并要求材料有阻燃性,开关电源的内部温升不应超过65℃,比如环境温度是25℃,电源元器件的温度应小于90℃。

安规产品与非安规产品的区别:
1)经安规认证的产品在元件、材料的绝缘、阻燃等方面进行了严格的规定,但产品是符合安规的并不代表性能的好坏。

2)由于安全认证的申请时间较长,还有严格的限制和要求,象我国的CCEE认证,不仅送检产品本身要符合CCEE标准,同时要求工厂要相对完善(类似ISO9000审核)的品质保证体系,以保证大批量生产时,每一个产品都市符合CCEE的要求;不仅如此,还要接受CCEE机构定期和不定期的质量监督及检查。

基于这原因,在申请安全认证时,厂家都会考虑产品本身的完善性和实用性。

因为安全认证申请后,不得随意作任何变更、替代或修改,所以相对的讲,安规产品的起点会较非安规产品高出许多。

非安规电源,在积尘、潮湿、高温、雷电、震动等情况下、容易出现短路现象,一旦出现短路,非安规电源极易引起火灾,严重影响用户的生命财产安全,所以世界各国对安规标准执行得非常严格。

相关文档
最新文档
