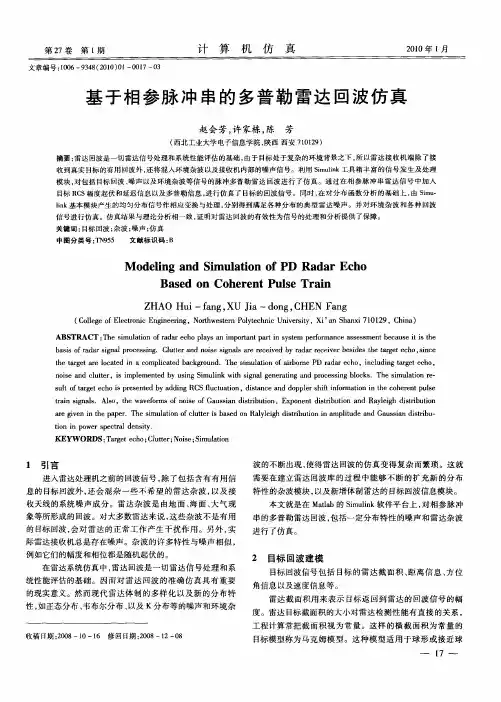

基于相参脉冲串的多普勒雷达回波仿真
ｓ ｌ ｏ ａｇ ｔｅ ｈ ｓｐ ｅ ｅ ｔ ｄ ｂ ｄ ｉ ｇ ＲＣＳ ｕｃｕ ｔｏ ｕｔ ｆｔｒ ｅ ｃ ｏ ｉ ｒ ｓ ｎ ｅ ｙ ａ ｄ ｎ ｌ ｆ ｔ ａ ｉｎ，ｄｉｔｎｃ ｎ ｐ ｌｒｓ ｉｔｉｆ ｒ ｔ ｎ ｔ ｏ ｅ ｅ ｔｐｕｓ ｓａ ｅａ ｄ ｄｏ ｐ ｅ ｈｆ ｎ ｏ ｍａｉ ｉ ｈｅｃ ｈ ｒ ｎ ｌｅ ｏｎ
ｔａｎ ｓｇ ａ ｓ ｒ ｉ ｉｎ ｌ．Ａｌｏ ｈ ａ ｅｏ ｓ ｏ ｏ ｓ ｆＧａ ｓｉ ｎ ｄ ｓ ｉｕ ｉｎ，Ｅｘ ｏ ｅ ｔｄ ｓ ｉ ｕｉｎ ａ ｄ Ｒａ ｌｉｈ ｄ ｓ ｂ ｔ ｎ ｓ ，ｔ ｅ ｗ ｖ ｆｒ ｆ ｉ ｏ ｕ ｓａ ｉ ｒｂ ｔ ｍ ｎ ｅ ｔ ｏ ｐ ｎ ｎ ｉｔ ｂ ｔ ｎ ｙｅｇ ｉｔ ｕ ｉ ｒ ｏ ｉ ｒ ｏ
ＡＢＳ ＲＡＣＴ： ｈ ｉ ｌｔ ｎ ｏ ｄ ｒｅ ｈ ｌｙ ｎ ｉ ｏ ａ ｔ ａ ｎ ｓ ｓｅ ｐ ｒ ｒ ｎ ｅａ ｓ ｓ ｍｅ ｔ ｅ ａ ｓ ｔ ｓｔ ｅ Ｔ Ｔ ｅｓ ｍｕａ ｉ ｆ ａ ａ ｃ ｏｐ ａ ｓａ ｏ ｒ ｍｐ ｒ ｎ ｒ ｉ ｙ ｔｍ ｅｆ ｍａ ｃ ｓ ｅ ｓ ｎ ｃ ｕ ｅｉ ｉ ｈ ｔ ｐｔ ｏ ｂ
Ｚ Ｏ Ｈｕ —ｆｎ ＸＵ Ｊａ—ｄ ｎ ， ＨＡ ｉ ａ ｇ， ｉ ｏ ｇ ＣＨＥ ａ ｇ Ｎ Ｆｎ
（ ｏ ｅｅ ｆ ｌｃ ｏｉ Ｅ ｇ ｅｒ ｇ Ｎ ｒ ｗ ｓ ｒ ｏ ｔｃｎｃＵ ｉ ｒｔ， ｉａ ｈｎｉ １ １９ Ｃ ｉ ） Ｃ ｌ ｇ ｅｔ ｎ ｎｉ ｅ ｎ ， ｏ ｈ ｅｔ ｎＰ ｌ ｅｈ ｉ ｎｖ ｓｙ Ｘ ’ｎＳ ａｘ ７ ０ ２ ， ｈｎ ｌ ｏＥ ｒ ｃ ｎ ｉ ｔ ｅ ｙ ｅｉ ａ

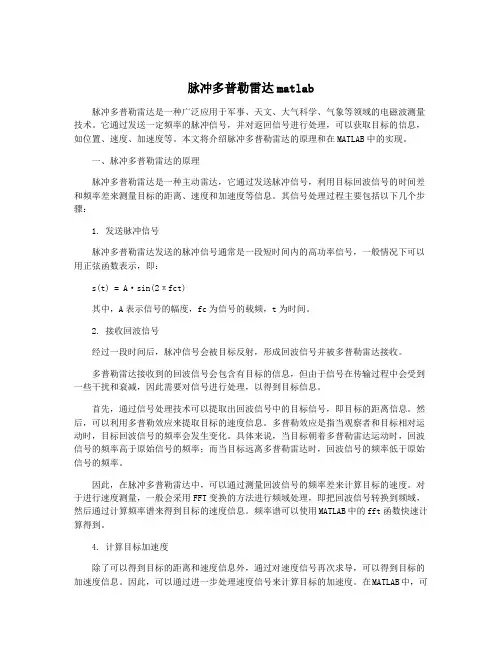

脉冲多普勒雷达matlab
脉冲多普勒雷达matlab脉冲多普勒雷达是一种广泛应用于军事、天文、大气科学、气象等领域的电磁波测量技术。
它通过发送一定频率的脉冲信号，并对返回信号进行处理，可以获取目标的信息，如位置、速度、加速度等。
本文将介绍脉冲多普勒雷达的原理和在MATLAB中的实现。
一、脉冲多普勒雷达的原理脉冲多普勒雷达是一种主动雷达，它通过发送脉冲信号，利用目标回波信号的时间差和频率差来测量目标的距离、速度和加速度等信息。
其信号处理过程主要包括以下几个步骤：1. 发送脉冲信号脉冲多普勒雷达发送的脉冲信号通常是一段短时间内的高功率信号，一般情况下可以用正弦函数表示，即：s(t) = A·sin(2πfct)其中，A表示信号的幅度，fc为信号的载频，t为时间。
2. 接收回波信号经过一段时间后，脉冲信号会被目标反射，形成回波信号并被多普勒雷达接收。
多普勒雷达接收到的回波信号会包含有目标的信息，但由于信号在传输过程中会受到一些干扰和衰减，因此需要对信号进行处理，以得到目标信息。
首先，通过信号处理技术可以提取出回波信号中的目标信号，即目标的距离信息。
然后，可以利用多普勒效应来提取目标的速度信息。
多普勒效应是指当观察者和目标相对运动时，目标回波信号的频率会发生变化。
具体来说，当目标朝着多普勒雷达运动时，回波信号的频率高于原始信号的频率；而当目标远离多普勒雷达时，回波信号的频率低于原始信号的频率。
因此，在脉冲多普勒雷达中，可以通过测量回波信号的频率差来计算目标的速度。
对于进行速度测量，一般会采用FFT变换的方法进行频域处理，即把回波信号转换到频域，然后通过计算频率谱来得到目标的速度信息。
频率谱可以使用MATLAB中的fft函数快速计算得到。
4. 计算目标加速度除了可以得到目标的距离和速度信息外，通过对速度信号再次求导，可以得到目标的加速度信息。
因此，可以通过进一步处理速度信号来计算目标的加速度。
在MATLAB中，可以使用diff函数对速度信号进行差分计算，得到相邻速度值之间的差异，再次差分求得目标的加速度。

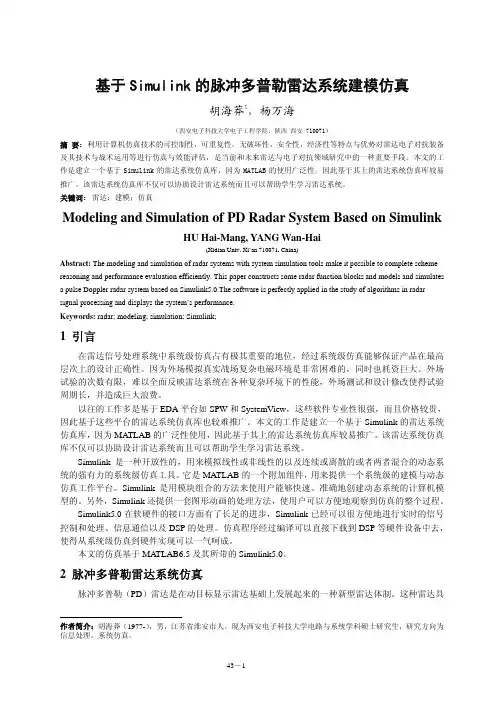

基于Simulink的脉冲多普勒雷达系统建模仿真
