发动机电控自诊断系统
汽车发动机电控技术原理与维修课件-第2章故障自诊断系统及测试
• 水温传感器正常工作时,其输出信号在0.1~4.8V范围内变化。
②氧传感器与空燃比反馈控制系统、爆燃控制 系统等,控制所依据参数(直接从传感器测 得或根据传感器的输入计算得到)是在不断 变化的,因此这些信号变化的快慢也反映了 传感器是否存在故障。
③故障信号的产生除传感器自身的故障原因外, 传感器电路接触不良、断路或短路也会导致 故障信号的产生。
快速数据传递→ 故障存储器被清除了
3.丰田IT-Ⅱ
开始DTC 检查(读 取故障码)
启动数据 列表(读 取数据流)
*** 故障码的人工读取与清除
1.OBD-I系统故障码的人工读取与清除 ——以丰田车系为例
丰田车系诊断插座
• 发动机舱内诊断插座一般设 在熔断器盒旁边,用于读取 与清除故障代码;
45—防盗系统
55—灯光调节电控
26—电控车顶
56—收音机
34—自适应悬架
66—座椅/后视镜调整电控
• 按“→”显示如下信息提示输入功能地址:
Rapid data transfer HELP Select function XX
快速数据传递 帮助 选择功能 XX
自诊断座
解码器诊断接 口 桑塔纳2000诊断座与解码器诊断接口
2.大众V.A.G1552
功能键与功能代码
快速数据传递
• 当诊断仪一旦连接好之后,会自动进入操作模式1 (“快速数据传递”),即:
Rapid data transfer HELP Insert address word XX
快速数据传递 帮助 输入地址字XX
• 在监控回路内设有监控时钟,按时对ECU进 行复位。当ECU内部发生故障时,程序就不 能使ECU复位,ECU据此判定自身有故障。
发动机电控系统的故障检修流程与技巧
发动机电控系统的故障检修流程与技巧发动机电控系统是现代汽车的核心控制系统之一,它负责调节和控制发动机的工作状态,确保发动机可以正常运转。
然而,由于多种原因,发动机电控系统可能会出现故障,从而影响车辆的性能和稳定运行。
为了保证车辆的正常运行,我们需要了解发动机电控系统的故障检修流程和技巧。
发动机电控系统的故障检修流程一般包括以下几个步骤:第一步,故障码读取和诊断。
当发动机电控系统出现故障时,系统会自动存储相关的故障码。
我们可以使用专业的故障诊断仪读取这些故障码,并根据故障码的提示来定位问题。
第二步,查找故障原因。
根据读取到的故障码和相关的故障描述,我们需要分析和判断故障的原因。
这需要我们具备一定的汽车电子控制知识和经验。
有时候,故障可能是由于某个传感器失效导致的,有时则可能是由于传输线路的断路或者短路引起的。
第三步,修复故障。
一旦确定了故障的原因,我们需要采取相应的措施来修复故障。
修复的方法可能包括更换故障组件、清洁传感器或者修复线路等。
需要注意的是,在修复过程中要小心操作,避免引入更多的故障。
第四步,清除故障码并进行功能测试。
在修复故障之后,我们需要使用故障诊断仪清除之前存储的故障码。
然后,进行功能测试,确保发动机电控系统正常工作。
在进行发动机电控系统故障检修时,有一些技巧和经验可以帮助我们提高工作效率和准确性。
首先,我们需要熟悉不同车型的发动机电控系统和常见故障。
每个车型的发动机电控系统都有其独特的特点和常见故障模式。
了解这些特点和故障模式可以帮助我们更快地定位和解决问题。
其次,掌握使用故障诊断仪的技巧。
故障诊断仪是我们定位和解决故障的重要工具。
我们需要熟悉故障诊断仪的使用方法,包括读取故障码、查看实时数据和进行功能测试等。
同时,我们还需要学会分析和解读故障码和实时数据,以便准确判断故障原因。
此外,定期维护和保养发动机电控系统也是预防故障的重要措施。
定期更换发动机电控系统中的传感器和线路,清洁和保养相关部件,可以减少系统故障的发生。
电控汽油发动机故障自诊断系统的研究
控制项 目
喷油 时 间 / ms
运行 性 能 。备 用 回 路 根据 存 储 于 只 读 存 储 器 R M 中 的基 本 设 置 对 汽 O 车进 行 简 单 控 制 , 基本 设 置值 的 大 小 取 决 于 车 型 。 表 2中列 出 了 日产
的形 式存 储 在微 机 的随 机 存 储器 R AM 内 。 只要 不 拆 下 蓄 电 池 , 这些 故
21 .. 用 系 统 : 称 为后 备 功 能 , E U 内微 机 控 制 程 序 出 现 故 2备 也 当 C 障 时 ,C E U把 燃 油 喷 射 和 点火 正 时控 制 在 预 定 水 平 上 ,作 为 一种 备 用 功能 使 车 辆 继 续 行 驶 。该 系 统 只 能 维持 基 本 功 能 , 不能 保 持 正 常 的 而
要掌握电控发动机 的基本结构组成及其工作原理 , 为维修打好 扎实的 为 发 动机 电控 系 统 中一 些传 感 器 发 生 故 障 时 的 故 障运 行 功 能 表 。
理 论 基 础
表 1 传 感器 发 生故 障 时 的 故 障运 行 功 能
故障传感器信号 系统
曲 轴位 置 传 感 器
进气 温度 设 定 为 2 ℃ 0 节 气 门 开度 定 位 0或 2 。 。 O
1概 述 .
故 障 自诊 断 系 统 能 在 汽 车 运 行 过 程 中不 断地 检 测 电 控 系 统 各 组
成 部 分 的 工 作情 况 , 能 检 测 出电 控 系 统 中 大 部 分 故 障 。 当 微 机 发 现 并 电控 系 统 中 出 现 故 障 后 , 自动 启 动故 障 运 行 程 序 , 将 故 障 以代 码 便 并
汽车电控系统自诊断功能简介.
发动机电控系统原理与检修
课件制作:梁春兰
汽车电控系统故障诊断仪器设备 解码器
V.A.G1552专用解码器 大众车系专用解码器, 全英文显示,可对大众 车系不同车型进行故障 诊断、参数设置、数据 读取等功能。
发动机电控系统原理与检修
课件制作:梁春兰
汽车电控系统故障诊断仪器设备 解码器
车博仕A-2800通用解码器 国产通用 解码器,具 有发动机分 析仪功能, 适用多种车 型的故障诊 断。
项目15 系统自诊断
汽车电控系统自诊断功能简介
前提条件 蓄电池电压大于11V 点火系统工作良好 检查各部无漏气情况 各种电插、电线牢固可靠
发动机电控系统原理与检修 课件制作:梁春兰
项目15 汽车电控系统自诊断功能简介 系统自诊断 方法一 利用仪表板上的“CHECK”灯进行自诊断
连接自诊接口中规定的两个端子
发动机电控系统原理与检修
课件制作:梁春兰
汽车电控系统故障诊断仪器设备 示波器
TEKMETER 体积小,便携式 外观,测试准确 可靠性好,能够 有效地对各传感 器进行波形测试 和分析。 外观
发动机电控系统设备 解码器
功能 查阅控制电脑版本信息 读取车辆故障代码 清除车辆故障代码 执行元件测试 基本参数设定 读取车辆数据流 读取独立通道数据 举例 X-431 国产通用解码器 TECH2别克专用解码器 V.A.G1552 大众解码器 A-2800车博仕解码器
发动机电控系统原理与检修
课件制作:梁春兰
汽车故障诊断仪的故障码功能
选取合适的测试接头 连接解码器与车辆仪器诊断接口
打开点火开关 打开解码器并选择被测车辆参数进入故障 码功能
选择读取故障码即可进行故障码的读取 选择清除故障码即可进行故障码的清除
项目四任务三 汽车电子控制系统的自诊断
(4)各种车型采用统一的故障码表示方法和故障码含义; (5)具有记忆故障码和重新显示故障码功能; (6)具有数据流传输功能; (7)具有储存和重新显示冻结帧数据功能,当ECU存储一个与排放控 制系统有关的故障码时,还同时将此刻与该故障码相关的数据流的数据 (冻结帧数据)储存,通过故障诊断仪还可以读取冻结帧数据;
自诊断系统的功能包括三个方面:
(1)发出报警信号 在发动机运转过程中,当某一传感器或 执行器发生故障时, ECU立即接通仪表盘上的故障指示灯电 路,使指示灯点亮,提醒驾驶员控制系统出现故障,应立即 检修,以免故障范围扩大。
(2)存储故障码 当自诊断系统发现某一传感器或执行 器发生故障时, ECU将监测到的故障内容以故障码的形式存 储在随机存储器(RAM)中。当存储器电源被切断时, RAM中的故障码就会被清除。
5.喷油器清洗器
喷油器使用一段时间后,由于积碳和其他机械杂质可能 使喷油器堵塞,因此需要定期进行清洗。喷油器清洗器有两种, 一种为离车清洗器,另一种为随车清洗器。
(1)离车清洗器 离车清洗器需要将喷油器从车上拆下进行 清洗,美国太阳公司生产的超声波清洗器及流量测定装置,在 10min内可同时清洗完8个喷油器,还可以对喷油器进行检漏 和流量测定。
(2)时域判定法 当自诊断系统检测到某一输入信号在一定 的时间内没有发生变化或变化没有达到预先规定的次数时, 就确定该信号出现故障。例如:氧传感器在发动机达到正常 工作温度,电控单元检测到氧传感器的输出信号不变化,或 者在10s钟内变化的次数低于8次,自诊断系统就判定氧传感 器信号系统出现故障。

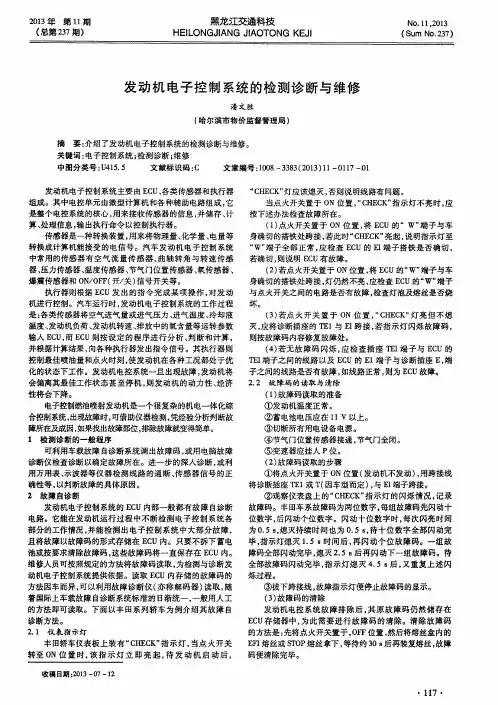

发动机电子控制系统的检测诊断与维修
・
是整个 电控 系统 的核 心 , 用来接 收传感 器的信息 , 并储存 、 计 算、 处理信息 , 输 出执行命 令以控制执行器 。 传 感器 是一种转换装 置 , 用来将 物理 量 、 化学量 、 电量等 转换成计算 机能接受的 电信 号 。汽车发 动机 电子控制 系统 中常用 的传 感器有 空气 流 量传 感器 、 曲轴 转角 与转 速 传感 器、 压力传感器 、 温度传感 器、 节气 门位置 传感 器 、 氧传感 器、 爆震传感 器和 O N / O F F ( 开/ 关) 信号开关 等。 执行器则根据 E C U发 出的指令 完成某 项操 作 , 对 发动 机进行控制 。汽车运行时 , 发动机 电子控制 系统 的工作 过程 是: 各类传感 器将 空气进 气量或进气压力 、 进气温度 、 冷 却液 温度 、 发动机负荷 、 发动机转速 、 排放 中的氧含 量等运转 参数 输入 E C U, 而E C U则按设定 的程 序进 行分 析 、 判 断和计算 , 并根据计算结果 , 向各 种执行 器发出指令信号 。其执行 器则 控制最佳喷油量和点火时刻 , 使 发动机在各种工况都处 于优 化 的状态下工作 。发动机 电控系统一旦 出现故障 , 发动 机将 会偏离其最佳工作状态 甚至停 机 , 则发 动机 的动力性 、 经济 性将会下降 。 电子控制燃油喷射发动机是一个很复杂的机 电一体化综 合控制系统 , 出现故障时 , 可借 助仪器检测 , 凭经验分析判断故 障所在及成因, 如果找出故障部位, 排除故障就变得简单。
ห้องสมุดไป่ตู้
发动机电子控制系统主要 由 E C U、 各类传感器 和执行器 组成。其 中电控单元 由微 型计算机和各种辅助 电路组成 , 它
发动机电控系统故障诊断
1、发动机电控系统常见故障特征分析
1.2 发动机电控系统故障诊断原则
1.2.5先思后行
对发动机的故障现象要先进行分析,确定可能的故障原因有哪些,再进行故 障诊断。这样,可避免故障检查中的盲目性,既不会对与故障现象无关的部位作无 效的检查,又可避免漏检对一些相关部位。
1.2.6先备后用
电子控制系统器件性能好坏,电气线路正常与否,可以通过测量电压或电阻 等参数来判断。如果没有这些数据资料,系统的故障诊断将会很困难,这时可采取 新件替换的方法,但这种方法费工费时常常会造成维修费用猛增。所谓先备后用是 指在检修某型号车辆时,先准备好维修车型的有关检修数据资料,制作一些检测用 接头,准备一些易损件的配件。
1、发动机电控系统常见故障特征分析
1.3 发动机电控系统主要元件失效后故障现象
在对发动机电控系统故障诊断时,必须先获取该型号发动机的技术资料,掌 握电控系统工作原理及主要元器件的技术参数,了解某一元器件的功能及发生故障 时的特征。根据故障特征确定诊断思路,查找故障部位。发动机电控系统主要元件 的功能及故障表现见表4-2。
1.2.4代码优先
电子控制系统一般设有故障自诊断功能,当电子控制系统出现某种故障时, 故障自诊断系统就会通过故障警告灯向驾驶员报警,并以代码的方式储存该故障的 信息。利用故障诊断仪读取故障码,检查、排除代码所指示的故障部位。待故障码 所指的故障消除后如果发动机故障现象还未消除,或者开始就无故障码输出,再对 发动机其他可能的故障部位进行检查。
起动发动机,使其怠速运转。当发动机温度正常后,再逐缸进行断火试验, 观察发动机运转情况。若某缸进行断火试验时,发动机运转情况无变化,则为 该缸工作不良,应重点分析检查引起单缸工作不良的原因。若各缸断火试验, 发动机运转情况均有变化,则说明各缸工作情况相同,应从造成发动机各缸工 作均不正常的原因入手。
故障自诊断系统在电控发动机上应用
件 的工作 状况 .它根 据 电子控 制 系统 的 配备情 况
确 定诊 断 故 障 的数 量 。 当它 检测 到 一 个 故 障 时 ,
一
电子 控制 系统 是 由输 入 电路 、输 出电路 和 电 控 单元 E U 部 分组 成 。输 入 信 号 从 传感 器 经 C 线 路连接 进入 E U。经 信号调 理后 .变 为数 字信 C
K e wor s s l- i g o i y tm ; a t e n tou ey r y d :efd a n sss se f ul; ngie; r bl a d
人电路 ,它 只能指 出该线 路有故 障 。
1 自诊断系统简介
11 自诊 断 系统 的工 作原 理( 1 . 图 )
维普资讯
第 6 第 4 卷 期 2 7年 1 0 0 2月
广 东 交 通 职 业 技 术 学 院 学 报
Jo URNAL o F Gt OAN G Do NG Co M M UN I CATI NS o Po L YTECI N I - t C
自诊 断 系统是 建 立 在 电子控 制 系统 基础 上 的
子系统 .其 主要 作用 是诊 断 电控 系统 的 故 障 它 可 以分 为两 部 分 :硬 件 和 软 件 。硬 件 主 要 包 括 E U、故障显 示 器 、诊 断插 座等 ;诊 断 软件 是 电 C
控 系统控 制 软件 中专 门设 计 用来 处理 车 辆发 生故
mu t a r  ̄ n in t u n ep o e sf r e d n dei n t gt eto b ey r . s p y mo ea e t d r gt r c s a ig a l o o i h o r n mi ai u l a d n h r
汽车上常用的电控系统介绍
汽车上常用的电控系统介绍现阶段乘用车的发展,整车已经具备了各种电子控制系统,分布在动力、传动、信息、娱乐、安全等领域。
那么常见的汽车电控系统有哪些呢?作为一名司机,你对这些功能了解多少?可以看看下面的内容。
1、发动机电控系统(1)电控燃油喷射发动机运行时,通过安装在发动机相应位置的传感器获得发动机转速、发动机温度、发动机进气量等参数,通过发动机控制系统的计算获得最佳工况下的供油控制参数,从而实时调整供油,保证发动机工作在最佳状态,使发动机的综合性能最高。
(2)电控点火装置与燃油系统类似,电控点火系统也监测发动机转速、温度、进气量等。
经发动机电控系统计算判断后,调整点火角度。
从而使发动机在不同转速和进气量的情况下都能输出最大扭矩,降低油耗和排放。
(3)废气再循环技术根据发动机的工况实时的调整废气再循环参与率,将一部分排气引入进气管与新混合气混合后进入气缸燃烧,从而实现废气再循环,有效抑制NOx的生成。
但是过量的废气参与再循环,影响混合气点火性能,从而影响发动机的动力性。
2、制动控制系统(1)防抱死系统通过安装在四个车轮或传动轴上的速度传感器,计算出车辆行驶过程中车轮的滑移率。
制动控制系统通过比较车轮转速与实际行驶速度和车轮滑移率,判断整车是否存在滑移风险,进而调整受控车轮的制动压力,使车轮趋于理想的制动状态。
(2)车身电子稳定系统当驾驶员驾驶的车辆由于过度转向或其他不稳定情况发生时,车辆的横摆角速度和质心侧偏角与目标数值产生极大的偏差。
此时,ESP系统按照既定的程序,分别计算维持车辆稳定行驶不产生便宜甩尾时的横摆力矩,并附加在被控轮上,以达到车辆的平稳和安全。
(3)电子驻车系统对于老司机来说,长时间怠速停车或者下班回家之后,一定会拉起手刹。
当前已经发展出采用电子制动方式实现停车制动的技术,采用电子机械卡钳,通过电机卡紧刹车片产生制动力来达到停车制动的目的。
进一步延伸的,形成AVH功能。
3、舒适控制系统(1)自动空调系统汽车空调自动温度控制系统,一旦设定目标温度,ATC系统即自动控制与调整,使车内温度保持在设定值。
汽车发动机电控系统检修 第2版 项目一 发动机电控系统概述
发动机电控燃油喷射系统按汽油喷射位置、汽油喷射方式和进气量检测方式可进行
不同的分类。
1.按汽油喷射位置分类(1源自缸内喷射(2)缸外喷射相关知识
2.按汽油喷射方式分类 (1)连续喷射
(2)间歇喷射
相关知识
3.按进气量检测方式分类 (1)D型汽油控制喷射系统
(2)L型汽油控制喷射系统
相关知识
三、发动机控制系统电源电路 丰田卡罗拉1ZR-FE发动机控制系统电源电路图,如图所示。
汽车 发动机电控
项目一 发动机电控系统概述
任务 发动机电控系统认知
目录
CONTENTS
01
任务目标
02
任务描述
03
相关知识
04
学习任务单
05
实训任务
06
实训任务单
01 学习目标
知识目标 1)掌握发动机电子控制系统的基本组成与功用; 2)了解发动机电子控制系统的基本类型。 技能目标 1)能在实车上找到发动机电控系统各传感器、ECU和执行器; 2)会熟练使用汽车故障诊断仪读取发动机故障码与数据流。 素养目标 1)能够在工作过程中与小组其他成员合作、交流,养成团队合作意识,锻 炼沟通能力。 2)养成7S的工作习惯。 3)养成服从管理、吃苦耐劳与规范作业的良好工作习惯。
相关知识
5.自诊断系统 自诊断系统可以在发动机工作时检测各个电子器件的工作情况,当出现故障时,仪表盘 相应的故障指示灯会亮起,并且在ECU内存储故障代码。驾驶员发现故障灯亮时,可到维修 点进行检查,此时可以利用解码仪将故障代码读取出来,方便更快、更准确地找到故障。
相关知识
二、电控发动机汽油喷射系统的分类
相关知识
(2)空气供给系统 空气供给系统的作用是提供清洁的空气,并负责测量、控 制汽油燃烧所需的空气量。
学习任务4—自诊断系统
精品课程—电控发动机
欧洲机动车排放法规的发展
1970 70/220/EEC
•1984
83/351/EEC 引入催化转换器
1992 欧1 91/441/EEC
1996 欧2 94/12/EC
2000 欧3 98/69/EC
2005 欧4 98/69/EC
精品课程—电控发动机
➢ OBD系统的作用是用来检验与排放相关的动力总成系统的故障:这些故障 涵盖发动机、废气后处理系统和传动系统对发动机的每一个起停工作过 程进行监控
•
踏 实 肯 干 , 努力奋 斗。2021年 1月 14日上 午10时 7分21.1.1421.1.14
•
追 求 至 善 凭 技术开 拓市场 ,凭管 理增创 效益, 凭服务 树立形 象。2021年 1月 14日星 期四上 午10时 7分49秒 10:07:4921.1.14
•
严 格 把 控 质 量关, 让生产 更加有 保障。 2021年 1月上午 10时7分 21.1.1410:07January 14, 2021
•
作 业 标 准 记 得牢, 驾轻就 熟除烦 恼。2021年 1月 14日星 期四10时 7分 49秒10:07:4914 January 2021
进行测试保养。监控元件:氧传感器、EGR、EVAP
精品课程—电控发动机
➢ 缺点: ① 无法有效的监控排放:催
化转化器效率监测、EVAP 泄漏监测、监测线路灵敏 度不高 ② 各厂家采用不同的自诊断 系统和排除方法。 ③ 资料传输不是统一的SAE和 ISO标准
精品课程—电控发动机
OBD-Ⅱ系统概述
➢ 加州环保局1989年正式公布,称之为OBD II。直到1996年 各汽车生产厂才在其加州标准车辆上实施了新标准。
现代发动机自诊断系统的探讨
广州华立科技职业学院毕业设计(论文)中文题目:现代发动机自诊断系统的探讨英文题目:学生姓名:学号:专业:汽车检测与维修技术指导老师姓名:论文提交时间:2017年3月31日目录引言 (1)第一章汽车发动机故障自诊断系统概述 (2)1.1汽车发动机故障自诊断系统的基本组成 (2)1.1.1传感器 (2)1.1.3数据存储器ROM/RAM (3)1.1.4故障诊断插座 (3)1.1.5后备系统 (3)1.2汽车发动机故障自诊断系统历史及发展趋势 (4)1.2.1电控汽车自诊断技术发展历程 (4)1.2.2发展趋势 (5)第二章汽车发动机故障自诊断系统概述 (7)2.1 汽车发动机自诊断工作系统的工作原理 (7)2.2 发动机故障显示方式 (7)第三章汽车故障自诊断系统使用实例 (9)3.1 发动机窜烧机油的故障现象排除实例 (9)3.1.1造成发动机窜机油故障的原因分析 (9)3.1.2故障排除过程分析 (10)3.2 发动机自检测系统的应用实例 (11)结论 (13)致谢 (14)摘要电子技术的迅猛发展和广泛应用,促进了汽车技术的现代化。
随着更为先进的、智能化的汽车技术潮水般的涌入国内,传统的维修思想、维修方式和落后的技术力量已无法满足这类科技密集型现代汽车的维修。
修理工作也由此发生了极大的变化,已不可能再像以前那样仅靠看、听、摸及经验就可完成修理作业。
面对分门别类的发动机种类,与日益复杂的故障,我们必须掌握一定的理论基础,依靠相应的检测仪器和检测手段,按照一定的故障排除步骤,才可能正确的完成修理作业。
现代发动机自诊断系统是一套自动化程度很高的发动机故障诊断系统,由于它的出现节约了大量的维修时间就,降低了维修的难度。
本文首先对汽车故障诊断系统进行系统的概述,并且介绍了汽车故障自诊断技术的最新发展。
然后主要介绍了电控汽车发动机故障自诊断系统的工作原理及故障信息的显示方式和清除方法,最后例举了电控发动机自诊断系统的使用实例。
9-10电控发动机教案-电控汽油发动机自诊断系统概述
教学设计
(2)按压“诊断按钮”或拧动“诊断开关”触发。
(3)点火开关“通-断”触发。
(4)空调控制面板触发。
2.按照显示方式的不同分类
(1)灯光闪烁显示式。
(2)数字显示式。
(3)电压脉冲显示式。
二、自诊断系统的工作原理
电子控制系统工作时,正常的输入、输出信号都是在规定范围内变化。
当某一电路出现异常值或输入ECU不能识别的信号时,ECU就可以判定为发生故障。
如发动机冷却液温度传感器正常工作时,冷却液温度工作范围设定在-30~120℃,其输出电压值在0.3~4.7V范围内变化。
当冷却液温度传感器发生故障(断路或短路)时,冷却液温度传感器向ECU输出的信号电压就会小于0.3或大于4.7V。
检测到信号电压超出规定范围时,即判定为冷却液温度传感器信号电路有断路或短路故障,并以代码的形式将此故障储存的存储器中。
对执行器的故障进行诊断,多数需要增加专用电路来监测执行器的工作信息,图示为点火系统控制电路中电子点火器的故障诊断示意图。
电子点火器回路中的大功率晶体管不能正常工作时,电子点火器内的点火监视器就不能得到大功率晶体管的正常工作信号(不断地交替导通与截止),因此,点火监视器就不能把正常信号反馈到ECU。
如果ECU得不到点火器的反馈信号(IGf),就判定为点火系统发生故障。
此时ECU发出指令控制喷油器停止喷油。
发动机在正常工作中,如果偶然出现一次不正常的信号,ECU自诊断系统不会判断为故障。
只有当不正常信号持续一定时间或多次出现时,才判定为故障。
进行理解记忆
分析诊断图的不同
10分
30分。
汽车电控系统自诊断概述
图2
日产车旋转 ‘ 断开关” .诊
(4) 指针式万用表法。采用这种方式的有福特 车系和三菱车系。 (5) 打开汽车空调面板上的 “ 兼用诊断开关” 。 例如通用的 FLEETWOOD 车,当点火开关在 “ ON"
某一传感器信号时, ECU 就认为该电路出现故障,
并设定一故障代码。
八 拿 海 泛 舟
时, 同时按下控制面板上的 ‘ P" 和 ‘ `TEM `OFF" 按
3
自诊断故障码的显示方法
汽车电控系统大多把诊断结果以故障码的形式
显示出来, 不同的车系有不同的显示方法。 ( 1) 用仪表盘上 “ 检查发动机”指示灯的闪烁
图 , 丰 田车 系自诊断接头
显示故障码。一般有两种显示方法: 其一 ,灯亮时 间长,显示故障码的十位; 灯亮时间短,显示故障 码的个位。其二,灯亮时间不变,位与位之间有一
水O O牵 8 1
图4
四个发光二极管的显示
(4) 数字显示。利用汽车上的数字仪表直接显 示故障码。这种方法在一些高档轿车上已有应用 ,
如林肯、大陆、卡迪拉克等,如图5 所示。
自诊断妈指示故阵
特定的故阵名称. 部件或系 统
特定 汽车系 的 统
CL }g 1E OR 3 O
肠 L,L 七 1 口 J 劝 1、 、龟 , 、. 吕 ! t ,t , 飞. 昌
图7
小 辅助 放控 一 排 侧 5 一 速和 邃控 车 息 翻
6 一 机. 出电 计算 璐
7 一 魂器 变
字显 示故 障码
维 I期
OBD- I! 故障码的含义
国
《 未公 攀 甘 舞 浦澡
障)。
(3) 拧动 ECU 控制装置上的 “ 诊断开关” 。采
汽车检测与诊断-故障自诊断
④用读码器、故障诊断仪、扫描仪、示波器、专用检测
仪等仪器进入故障自诊断系统并读取故障码。
(3)故障码的显示方式(人工读码方法)
1) 脉冲电压显示
利用仪表板上的发动机故障警告灯的闪烁规律显示。 ①找出发动机附近或仪表板下方的故障诊断插座; ②用一根导线跨接故障诊断插孔与接地插孔; ③观察仪表板上的发动机故障警告灯的闪烁规律与次数, 就可以读取故障码。 不同车型的故障诊断插座的形状和插孔位置不同,但读 取方法基本相同。 几乎所有电控汽油喷射发动机均可以故障警告灯的闪烁 规律读取故障码。
自诊断系统都可以显示标准OBD-Ⅱ故障码“P0125”、
“P0204”,分别代表有转速信号时发动机5min内没达到 10℃和4号喷油嘴输出驱动器不正确的响应控制信号。
二、基于OBD—Ⅱ的电子控制汽油喷射系统故障自诊
断方法 1、 OBD—Ⅱ系统的监测机制 OBD—Ⅱ系统以相应的程序管理监测诊断过程,每个 监测过程必须在特定的发动机温度、发动机转速和负荷、节 气门开度、发动机起动后运行时间等运行条件下完成。 诊断管理程序确定故障诊断检测的次序,当正确的运
(3)执行器的故障自诊断工作原理
如果执行器出现了问题,监视程序把故障信息传输给
ECU,ECU做出故障显示、故障存储,并采取应急措施, 确保发动机维持运转。 注意:自诊断系统对于偶尔出现一次的不正常信号, 并不判定为故障,只有不正常信号保持一定时间后才被视
为故障。
3、自诊断测试
(1)自诊断系统的输出接口 ①发动机警告灯、超速档警告灯或ABS指示灯 电控系统利用警告灯或指示灯作为其有无故障的信号灯。 ②电控系统检测插座( CHECK CONNECTOR)
行条件具备时,决定检测的持续时间。
如果条件和时间不满足要求,管理软件将等待时机运行 适当的监测诊断程序。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
发动机电控自诊断系统
一、概述:
1994 年产生的标准OBDⅡ协议为世界许多汽车生产厂家所采用,它统一了各车型诊断接口的标准,还统一了故障码的定义。
那么这些故障码是如何设定的呢?其实不同的车型产生故障码的条件都差不多,大同小异。
当你理解了一种车型的OBDⅡ故障码产生的条件,那么在另外一种车型上发现相同故障码的时候,也可以认为产生的原理是类似的。
电控自诊断系统产生故障码的条件主要有以下几种:
1、值域法:电控单元接收到的传感器信号超出规定的数值范围,自诊断系统就判定为输入信号故障。
2、时域法:电控单元检测时发现某一输入信号在一定的时间范围内没有发生应该发生的变化或变化没有达到规定的数值时, 自诊断系统就确定该信号出现故障。
3、功能法:电控单元向执行器发出驱动指令时,相应传感器或反馈信号的输出参数变化没有按照程序规定的趋势变化,自诊断系统就判定执行器或相应电路故障。
4、逻辑法:电控单元对两个或两个以上具有相互联系的传感器进行数据比较,当发现它们之间逻辑关系违反设定条件时,就判定它们之间有故障.
二、常见数据流分析
汽车电控系统运行过程中,控制单元将以一定的时间间隔不断地接收各个传感器传送的输入信号, 同时控制单元对这些信号进行计算处理,再向各个执行元件发出控制指令.这些信号或指令,都是在一定的工作范围或状态内运行的,超过了这个范围或出现跟电控系统不符合的状态,电控系统就会出现异常现象,而这异常现象,很大一部分是可以通过电控系统的数据流反映出来的。
在分析数据流时,要考虑三个方面的内容:
1.要考虑传感器的工作数值,也要分析其响应的速率.
2.要考虑电控元件之间的数据响应情况和相应的速度.在电控系统中,各传感器或执行器元件数据会相互影响,因为电控系统收到一个输入信号之后,肯定要输出一个相应的指令,在分析故障时一定要将这些参数数值联系起来分析.
3.要考虑几个相关传感器信号的关系,当发现它们之间的关系不合理时,电控自诊断系统会给出一个或几个故障码,此时不要轻易判断是某传感器不良,需要根据它们之间的相互关系做进一步分析,以得到正确结论。
下面还是以水温传感器为例做一下说明:
发动机水温是一个数值参数,其单位为℃或 OF。
在单位为℃时其变化范围为-40~199。
该参数表示发动机控制电脑根据水温传感器送来的信号计算后得出的水温数值。
该参数的数值在发动机冷车起动至热车的过程中逐渐升高,在发动机完全热车后怠速运转时的水温应为时 85~105℃。
当水温传感器线路断路时,该参数显示为-40℃;若显示的数值超过185℃,则说明水温传感器线路短路.
在有些车型中,发动机水温参数的单位为V.该电压和水温之间的比例关系依控制电路的不同而不同,通常成反比例关系,即水温低时电压高,水温高时电压
低;但也有成正比例关系.在水温传感器工作正常时,该参数的范围为 0-5V.
某些车型的控制电脑会将点火开关刚接通那一瞬间的水温传感器信号存在存储器内,并一直保存至发动机熄火后下一次起动时.在进行数值分析时,解码器会将控制电脑数据流中的这一信号以起动温度的形式显示出来;可以将该参数的数值和发动机水温的数值进行比较,以判断水温传感器是否正常.在发动机冷态起动时,起动温度和此时的发动机水温数值是相等的.随着发动机在热状态档下的起动,发动机水温应逐渐升高,而起动温度仍保持不变。
若起动后2个数值始终保持相同,则说明水温传感器或线路有故障。
水温传感器损坏引发的故障现象为发动机冒黑烟、车辆不易起动、加速不良、怠速不稳、有时熄火。
发动机电控单元(ECU)使用注意事项:
1)发动机出厂时已按试验规范严格进行了出公司的试验,用户不得随意调整电控单元(ECU)内的数据,改变柴油机功率和配置。
2)整车电气系统、电控系统各部件的检修必须由专业人员进行。
3)电控单元(ECU)、共轨油泵和喷油器为精密部件,用户不得自行拆解。
整车进行焊接操作或插拔电控单元(ECU)插接器时,务必切断电控单元(ECU)的电源,以免损坏电控单元或其他部件。
4)在进行电控单元(ECU)供电电源连接时,务必确认好电源的正、负极,以免损坏电控单元。
车辆启动前注意事项:
1)启动前发动机电控系统自检:将钥匙插入方向/起动锁的锁孔内,旋转钥匙开关置于通电“1”位置,发动机 ECU 电源接通,仪表板信号灯总成四个报警灯都应立即点亮(发动机电控系统进行自检)如果四个报警灯持续两秒钟后全部熄灭。
(自检完成)说明发动机电控系统一切正常,发动机可以启动。
2)发动机启动:将变速杆放在空档位置,转动钥匙至“3”的位置,此时起动机应开始工作,发动机启动后,起动机将自动停止。
若首次起动失败,应放开钥匙使其回弹位置“2”处,再回转至“0”位,间隔2分钟后重复上述步骤,发动机起动后应迅速松开点火钥匙。
3)发动机熄火:如果需要发动机熄火时,只须将钥匙开关从位置“2”处,回转至“0”位,电控单元(ECU)停止供电,电控单元(ECU)控制发动机熄火。
注意,为使发动机电控单元(ECU)有足够的时间存储系统的各种数据,发动机熄火30 秒后,才允许关闭电源总开关。
黄色报警灯(EDC 报警信号灯)
黄色报警灯(冷起动信号灯):用于进气加热装置工作状态指示
红色报警灯(EDC 故障诊断灯):用于电控系统故障指示和故障代码输出三、故障的分析及检修
D10R型推土机的发动机ECM包含有故障代码自诊断系统。
当系统出现电路故障时可以在仪表盘上显示故障代码,这就大大简化了检修过程。
但机械故障和
部分电路故障是没有故障代码的,下面分别进行分析。
1 有故障代码的检修故障代码由单元识别码MID、元件识别码CID和故障识别码FID三部分组成。
通过系统显示的故障代码可以很快的确定问题所在。
因为有故障代码的检修相对较简单且步骤亦较固定,下面仅举一例加以说明。
如系统显示“063-9-05”,利用卡特的电子技师ET检修软件,计算机指出其对应的故障为9号喷由器开路。
经检查发现9号喷由器的一个接线端子已松动,更换后故障代码消失,很快即排除故障。
值得注意的是,ECM纪录的非现存的历史故障代码对检修工作也是很有价值的,它可以发现一些间歇性的故障,而这类问题用传统方法是很难发现的。
2 无故障代码的检修由于机械问题和部分电路问题是没有故障代码显示的,所以相对而言,检修较困难。
下面举例说明。
2.1 发动机运行中间歇性转速大幅降低,但作业中动力正常作业中动力正常说明元件损坏的可能性不大,间歇性故障可能由于选路接触不良造成的。
经检查系统无现存故障代码,但用ET检查发现ECM纪录的副转速/正时传感器信号异常达上百次之多,并且时间很集中。
试着人为插拔副转速/正时传感器,发动机转速发生明显变化。
于是更换传感器的插头,并清洗线束插座,故障排除。
2.2 发动机启动困难启动马达转速正常,并且未发现燃油路有堵塞。
启动时发动机似乎处于空转状态,排气管未见燃油的排烟。
利用ET监测喷油器驱动油压,发现喷油器动力机油压力只有
3.0MPa,正常应为5.0MPa 以上。
考虑到不久前更换过一只喷油器,怀疑机油路存在泄漏。
重新拆下更换的喷油器,发现一端面油封被压坏,更换后机器启动正常。
2.3 作业时发动机转速大幅降低本着先易后难的原则,首先更换了空气滤芯、柴油滤芯,故障未能排除。
使用ET检查,发现全车12个电子喷油器不动作,于是怀疑是电路故障。
检查发动机控制器电源正常,油门开关和传感器正常,正时传感器正常。
与另一台D10R对换发动机控制器后仍不见好转,只能排除电路故障的可能性。
将一新喷油器临时挂接于线路上,使用ET试验,新喷油器动作,于是怀疑全部喷油器被卡死。
清洗后可装回可以勉强启动,只得更换全部喷油器,但启动仍有困难。
经检查发动机油变量泵的断面有漏油现象,紧固后,油压未上升。
将油泵解体,发现柱塞和斜盘接合面有明显磨损。
因柱塞泵要求较高,只得更换。
此后机器启动迅速,动力亦完全恢复正常。
