QTZ40塔吊标准节基础图

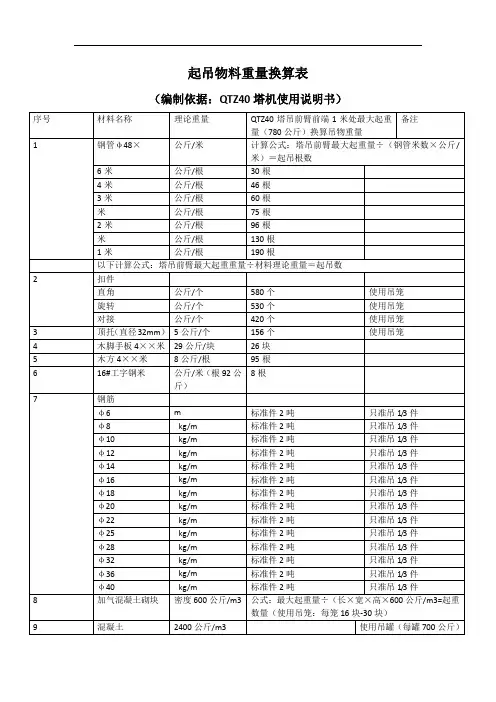

QTZ40塔吊物重量换算表
起吊物料重量换算表
（编制依据：QTZ40塔机使用说明书）
注意事项：
1、在塔机后端3-15米处可以吊重2吨的货物，但不得前行
15米开外，不得使用快速档，控制半径在15米以内！
2、塔吊司机、信号指挥工要必须遵循塔吊安全使用（十不吊）原则！
3、每天上岗前接受项目的安全员、机械管理员的身体健康情况检查！
4、信号指挥工必须着专用醒目服装，严禁违章作业，饮酒后作业，冒险作业；一旦严重违章2次以上，项目部对其进行处罚，并按照主管部门的相关规定处理！
塔吊司机每周要配合安全员、机械管理员下载塔吊防倾翻数据，对有违章作业的情况，认真分析并接受经验，立即整改到位。
5、。
QTZ40塔吊基础施工方案
QTZ40型塔吊基础施工方案一、工程概况本方案主要依据施工图纸及以下规范及参考文献编制: 《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2001）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002）《建筑桩基技术规范》（JGJ94-94）二、塔吊基础布置小韩二期南地块拆迁安置定销房项目工程；工程建设地点：奥体中心东侧小韩、大韩之间；本工程由徐州金鼎湾新城置业有限公司投资建设，徐州正大建设项目管理有限公司监理，江苏弘扬建设工程有限公司组织施工。
确定3#、5#、21#、22#27#28#选用QTZ40型，能满足工程施工需要。
塔吊基础砼标号为C35，更能满足塔吊基础稳固性，也符合安全技术设计要求。
三、基础承台的设计验算基础承台尺寸为4200×4200×1250，混凝土强度等级为C3 0，基础承台上表面标高为-6.800m，基础承台埋深为1.250m 。
基础配筋拟采用二级钢，直径选择14mm。
具体验算过程如下：1）参数信息提供的QTZ40塔吊说明书中技术数据要求，独立式基础载荷表（附着式倾覆力矩大小减少）（1）Fv—基础所受的垂直荷载（KN）430，基础所受的水平荷载18.4（2）M—作用在基础上的倾翻力矩KNM702（3）E—偏心矩（M）（4）FG—砼基础重力（KN）（5）PB ----- 地面计算压应力（KPA）（6） 【PB】---地面许用压应力（7）Z合力中心至基础边缘距离CM（8）要求塔基设计满足要求抗倾覆稳定性和强制条件C=M+FH*H/(Fg+Fg)≤b/3PB=2(Fg+Fg)/3b1≤【PB】2、基础地耐力根据地质报告，本塔吊基础在4号粘土层fak=280KPa (1)基础截面尺寸见基础施工图fg=【(1.73*0.65*4*1.34)+(1.8*1.8*1.3)】*25=253K N（2）基础回填重量F=(6*6*1.3-10)*13.5=496.8kn（3）计算基础荷载M2=430+FH*H=1200+18.4*4.8=1288KN*M四、验算原厂家提供基础应力E2=M2/(FV+Fg+Fe)=1288/(430+253+496.8)=1.092＜b/ 3=2.33(抗倾覆满足要求)五、验算地耐力PB=2(Fg+Fg)/3b1=2(430+253+496.8)/3*7(3.5-0.326) =2358/62.32=37.8KN/M2结论：地耐力满足塔基要求四、施工人员组织由于塔吊属于大型施工机械设备，它的安全性至关重要，因此塔吊基础的施工应列入项目经理部的主要施工质量控制对象中；由项目经理牵头，技术负责人把关，各部门各司其职，管理好塔吊基础的施工质量与安全。
各种型号的塔吊参数
塔吊型号及参数收集QTZ40额定起重力矩400KN.m最大起重量4t最大工作幅度42/46.8/50m独立式高度29m附着式高度120m起升速度7/40/60m/min回转速度0.37/0.73r/min变幅速度22/33m/min顶升速度0.6 m/min平衡重5 6.5 t塔机自重23.5 26.16t电源380V,50Hz工作温度-20～+40℃QTZ63额定起重力矩630KN.m最大起重量6t最大工作幅度 50 ｜ 45m独立式高度40m附着式高度140m起升速度7/32/64m/min回转速度0.4/0.6r/min变幅速度20/40m/min顶升速度0.4m/min平衡重 12 ｜ 11t塔机自重42.3t电源380V,50Hz工作温度-12～+40℃QTZ80公称起重力矩800 KN.m最大起重量6t 8 t工作幅度56 m独立式高度45 m附着式高度180 m起升速度7/32/64 0～40/80m/min回转速度0～0.6 r/min变幅速度8/27/54 0～42(8/27/54)m/min塔机自重（独立式）61.95 t平衡重15.55 t工作环境温度-20～+40℃QTZ125公称起重力矩1250 KN.m最大起重量8 t最大幅度处额定起重量 1.5 t工作幅度60 m独立式高度50 m附着式高度163 m起升速度2倍率100 2t m/min4倍率50 4t m/min 回转速度0～0.6 r/min变幅速度8.8/29.3/68.6 m/min最大回转半径62 m尾部回转半径17 m结构自重（独立式）48.8 t平衡重14.5 t整机重（独立式）63.3 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃QTZ160公称起重力矩1600 KN.m最大起重量10 t最大幅度处额定起重量 2.1 t工作幅度60 m独立式高度59.5 m附着式高度201 m起升速度2倍率0～100 m/min4倍率0～50 m/min回转速度0～0.6 r/min变幅速度0～60 m/min最大回转半径65 m尾部回转半径17 m结构自重（独立式）75 t平衡重22 t整机重（独立式）97 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃SC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
QTZ40塔吊扶墙安装方案

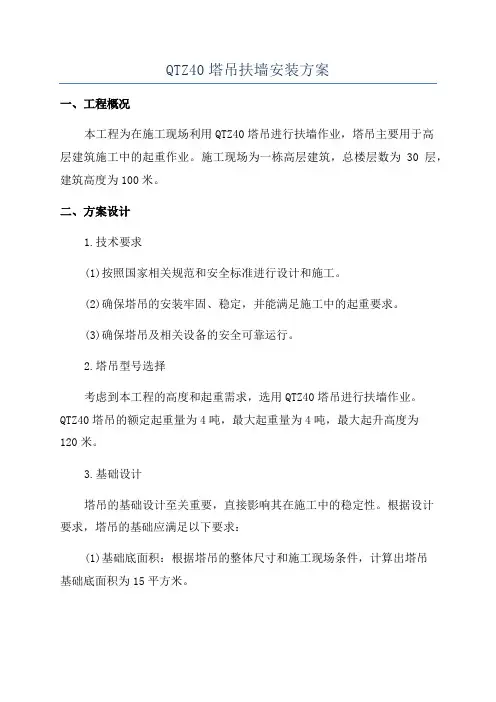

QTZ40塔吊扶墙安装方案一、工程概况本工程为在施工现场利用QTZ40塔吊进行扶墙作业，塔吊主要用于高层建筑施工中的起重作业。
施工现场为一栋高层建筑，总楼层数为30层，建筑高度为100米。
二、方案设计1.技术要求(1)按照国家相关规范和安全标准进行设计和施工。
(2)确保塔吊的安装牢固、稳定，并能满足施工中的起重要求。
(3)确保塔吊及相关设备的安全可靠运行。
2.塔吊型号选择考虑到本工程的高度和起重需求，选用QTZ40塔吊进行扶墙作业。
QTZ40塔吊的额定起重量为4吨，最大起重量为4吨，最大起升高度为120米。
3.基础设计塔吊的基础设计至关重要，直接影响其在施工中的稳定性。
根据设计要求，塔吊的基础应满足以下要求：(1)基础底面积：根据塔吊的整体尺寸和施工现场条件，计算出塔吊基础底面积为15平方米。
(2)基础深度：根据塔吊的高度和地下土层情况，计算出基础深度为8米。
(3)基础材料：采用C30混凝土进行基础施工。
(4)基础施工：按照设计要求，进行基础的挖掘、模板安装、钢筋绑扎、浇筑等施工工序。
4.塔吊组立(1)根据塔吊组立顺序和要求，进行塔身段的组装，使用专用工具和设备进行组建。
(2)按照塔吊组装说明书，逐层加装塔身段，确保每一层之间连接牢固。
5.定位固定(1)根据施工现场的实际情况，选择合适的基座进行定位，确保基座与地面之间的连接牢固。
(2)通过钢丝绳等辅助设备将塔吊的顶部牢固地绑扎在建筑物的主体结构上，确保塔吊在使用过程中的稳定性。
6.安全防护(1)在塔吊周围设置专门的安全防护网，防止人员和设备误入作业区域。
(2)设置安全标识，明确标注作业区域和相关安全注意事项。
(3)定期检查塔吊的各个部件的工作状态，确保设备的安全可靠运行。
(4)设置专门的观察点，保证工地现场的全方位监测和管理。
7.施工措施(1)塔吊的操作人员必须持有相应的操作证书，熟悉塔吊的使用方法及相关安全规定。
(2)在进行起重作业时，必须严格按照指令操作，确保起重物体的稳定和安全。
常州江南QTZ40塔吊--基础加固处理实例
A12.27JM106塔吊R=23.10R=15.10B塔吊塔身倾斜事故紧急抢险○陆新（江苏南通二建集团启安公司）一、概况1.工程概况某艺术馆工程位于南京市江宁区，由两栋半径（R）分别为23.1m和15.1m的圆柱体砼框架结构组成，总高度为50m。
下设一层4.5m高地下室，布设二台QTZ40C塔吊（详见平面图），其中A塔吊为事故塔吊。
2.地质情况说明：（1）、A塔吊处自然标高12.27（绝对标高），塔吊基底绝对标高为6.6，工程基底绝对标高为6.67，埋深6.5m；（2）、○1层为素填土，厚度为5.60m；塔吊基底设在○2层为粉质粘土，综合承载力特征值fa=130KPa3.塔吊基本情况A塔吊为常州江南机械厂QTZ40C塔吊，塔吊基础及承载力厂方要求如下：（1）基础要求L=1170技术要求1、砼标号不得小于C30，基础承压能力不低于fa=150MPa ，浇注100mm 厚砼垫层2、砼捣制按有关规定进行表面水平度大于1/5003、16根地脚螺栓强度不低于6.6级4、预埋螺栓尺寸必须正确5、砼强度达85%以上方可安装（2）承载力要求固定式基础所承受的载荷主要有压力P 1、水平力P 2、倾覆力矩M 、扭矩MK （见下图），各种载荷的数值见下表二、事故情况A塔吊基础砼按要求于2004年5月12日浇筑完毕，养护19天试块送检合格后，6月1日安装。
经一个星期使用，未发现问题。
但随着8月10日A塔吊处工程基础开挖，由于○1层土质为素回填土，A塔吊外侧出现大面积陷落塌方，如下图所示，引起塔吊位移35cm，导致塔身倾斜，垂直误差达36cm。
三、事故分析事故发生后，紧急事故处理小组一方面立即通知停止A塔吊的使用，并做好四周围护措施；另一方面深入现场调查并认真查看地勘资料，召开现场分析会，总结出以下几个诱发事故的因素：（1）塔吊基础基底○2层为粉质粘土，综合承载力为fa=130KPa，小于塔吊要求承载力150Kpa。
（2）塔吊四周挖空，由于一侧土质为素回填土又加上车辆走动，造成陷落塌方。
1各种型号的塔吊参数

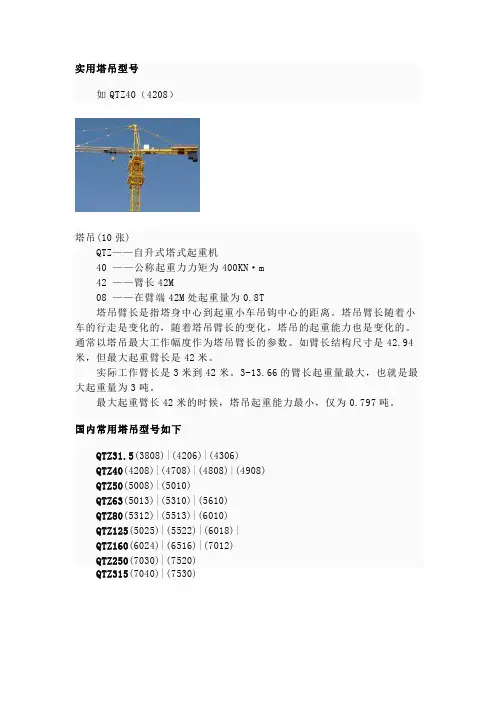

实用塔吊型号如QTZ40（4208）塔吊(10张)QTZ——自升式塔式起重机40 ——公称起重力力矩为400KN·m42 ——臂长42M08 ——在臂端42M处起重量为0.8T塔吊臂长是指塔身中心到起重小车吊钩中心的距离。
塔吊臂长随着小车的行走是变化的，随着塔吊臂长的变化，塔吊的起重能力也是变化的。
通常以塔吊最大工作幅度作为塔吊臂长的参数。
如臂长结构尺寸是42.94米，但最大起重臂长是42米。
实际工作臂长是3米到42米。
3-13.66的臂长起重量最大，也就是最大起重量为3吨。
最大起重臂长42米的时候，塔吊起重能力最小，仅为0.797吨。
国内常用塔吊型号如下QTZ31.5(3808)|(4206)|(4306)QTZ40(4208)|(4708)|(4808)|(4908)QTZ50(5008)|(5010)QTZ63(5013)|(5310)|(5610)QTZ80(5312)|(5513)|(6010)QTZ125(5025)|(5522)|(6018)|QTZ160(6024)|(6516)|(7012)QTZ250(7030)|(7520)QTZ315(7040)|(7530)塔吊型号及参数收集QTZ40额定起重力矩400KN.m最大起重量4t最大工作幅度42/46.8/50m独立式高度29m附着式高度120m起升速度7/40/60m/min回转速度0.37/0.73r/min变幅速度22/33m/min顶升速度0.6 m/min平衡重5 6.5 t塔机自重23.5 26.16t电源380V,50Hz工作温度-20～+40℃QTZ63额定起重力矩630KN.m最大起重量6t最大工作幅度50｜45m独立式高度40m附着式高度140m起升速度7/32/64m/min回转速度0.4/0.6r/min变幅速度20/40m/min顶升速度0.4m/min平衡重12｜11t塔机自重42.3t电源380V,50Hz工作温度-12～+40℃QTZ80公称起重力矩800 KN.m最大起重量6t 8 t工作幅度56 m独立式高度45 m附着式高度180 m起升速度7/32/64 0～40/80m/min回转速度0～0.6 r/min变幅速度8/27/54 0～42(8/27/54)m/min塔机自重（独立式）61.95 t平衡重15.55 t工作环境温度-20～+40℃QTZ125公称起重力矩1250 KN.m最大起重量8 t最大幅度处额定起重量 1.5 t工作幅度60 m独立式高度50 m附着式高度163 m起升速度2倍率100 2t m/min4倍率50 4t m/min 回转速度0～0.6 r/min变幅速度8.8/29.3/68.6 m/min最大回转半径62 m尾部回转半径17 m结构自重（独立式）48.8 t平衡重14.5 t整机重（独立式）63.3 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃QTZ160公称起重力矩1600 KN.m最大起重量10 t最大幅度处额定起重量 2.1 t工作幅度60 m独立式高度59.5 m附着式高度201 m起升速度2倍率0～100 m/min4倍率0～50 m/min回转速度0～0.6 r/min变幅速度0～60 m/min最大回转半径65 m尾部回转半径17 m结构自重（独立式）75 t平衡重22 t整机重（独立式）97 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃SC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
QTZ40塔吊基础验算书
8、QTZ40塔吊基础承载力验算1、2、5#塔吊为QTZ40塔吊，塔吊为独立状态计算，分工况和非工况两种状态分别进行塔吊基础的受力分析。
& 1、塔机概况塔吊型号:QTZ40，塔吊最大安装高度H=35m（2#塔吊）塔身宽度B=1.5m，自重F1=201.88kN,最大起重荷载F2=39.2kN,基础以上土的厚度D=0.00m，塔吊基础混凝土强度等级:C35基础厚度Hc=1.2m，基础宽度Bc=4.5m，8.2、桩基概况查国家标准图集03SG409可得，PHC400A95-21为C80混凝土，桩身结构竖向承载力设计值R=1650kN。
现场桩基间距a=2.50m,桩直径=0.40m.8.3、桩基荷载计算分析8.3.1自重荷载以及起重荷载塔吊自重G o=2O1.88kN;起重臂自重G i=30.3kN;小车和吊钩自重G2=2.86kN ；平衡臂自重G3=15.05kN ；平衡块自重G4=81kN ；塔吊最大起重荷载Q max=39.2kN ；塔吊最小起重荷载Q max=7.84kN ；塔基自重标准值：F ki =331.09kN ；基础自重标准值：G k=500kN ；起重荷载标准值：F qk=39.2kN ；8.3.2风荷载计算8.3.2.1工作状态下风荷载标准值塔机所受风均布线荷载标准值：(w o=0.2kN/m2)q sk=0.8a£隐庠g a BH/H=0.8 X 1.2 X 1.59 X 1.95 X 1.35 X 0.2 X 0.35 X1.5=0.422kN/m塔机所受风荷载水平合力标准值：F vk= q sk H=0.422X 39=16.46kN基础顶面风荷载产生的力矩标准值：M sk=0.5 F vk H=0.5 X 16.46X 39=321kN m8.3.2.2非工作状态下风荷载标准值塔机所受风均布线荷载标准值：(g O=0.55kN/m2)q '=0.8 a * p s p z 3 o a BH/H=0.8 X 1.2 X 1.59 X 1.95 X 1.35 X 0.55 X 0.35 X 1.5=1.3kN/m塔机所受风荷载水平合力标准值：F'= q' H=1.3X 39=50.27kN基础顶面风荷载产生的力矩标准值：M 'k=0.5 F'vk H=0.5X 50.27X 39=980.27kN m8.3.3塔机的倾覆力矩塔机自身的倾覆力矩，向起重臂方向为正，向平衡臂的方向为负。
QTZ40型塔吊安全使用说明书
QTZ40型塔吊安全使用说明书我单位已将宜昌市江山风华二期H1、H3#楼项目部的QTZ40型塔吊安装完毕～就塔吊的安全使用做以下说明～望贵单位在使用时遵守执行。
一、塔式起重机使用的基本要求:1、塔式起重机的使用～应遵照国家主管部门颁发的规程和条例。
同时也要遵守使用说明书中的有关规定。
2、塔式起重机的工作环境温度为-20—40?～最大工作22风压为250N/m,最大非工作风压为700 N/m。
当风速超过6级时应停止使用～在得到风暴警报时～应将塔式起重机停放在避风地点～如不能移动时则应加缆风绳固定。
对于下回转快速拆装的塔式起重机～可将塔身放倒至拖运状态。
3、起重机必须安装行走、变幅、吊钩高度等限位器和力矩限制器等安全装置～并保证灵敏可靠。
对有升降式驾驶室的起重机～断绳保护装置必须可靠。
起重机与架空输电导线的安全距离,m, 表1-71 KV 1—15 20—40 60—110 220 输电导线电压以下 , KV, ,KV, ,KV, ,KV, 允许沿输电导线 1.5 3 4 5 6 垂直方向最近距离允许沿输电导线 1 1.5 2 4 6 水平方向最近距离4、保持塔式起重机上所有安全装置的灵敏有效。
每月应检查一次。
发现失灵的安全装置～必须及时修复或调整。
所1有安全装置调整妥当后～严禁擅自触动～并应加封～,如火漆或铅封,～以防止私下调节。
5、塔式起重机必须有可靠的接地～所有电气设备外壳均应与机体牢固连接～每半年检查一次。
6、电源电压应达到380V～其变动范围不得超过?20V。
配电箱应设置在轨道中部附近～电源开关应符合要求。
7、起重机在中波无线电广播发射天线附近施工时～凡与吊钩接触的作业人员～均应戴绝缘手套和绝缘鞋。
8、同一施工点装有两台以上塔式起重机时～应注意起重机之间的相互位置～采取不同的标高作业～以免各机的起重臂、平衡臂互相碰撞。
9、在进行保养和检修时～应切断塔式起重机的电源～并在电源配电箱和铁壳开关上挂“有人工作～不得合闸”的警告牌。
