PON-AN5516-01设备介绍
烽火AN5516-01 EPON开通配置方法(zhwfang)
数据业务配置
ONU参数解释：
左边 部分 右边 部分
用户设备
ONU用户侧端口 左边部分配置
ONU上联口 右边部分配置
线卡
ONU
注意：按照上行方向规则理解配置参数。
光通信专家
OLT QINQ域----功能介绍
光通信专家
配置前准备----授权ONU
2、在物理地址白名单设置窗口中，有两种方法可以设置白名单,如下图：
1）手工输入MAC地址白名单，此方法适用于预配置，此时点击窗口中的“加号”图标（追 加白名单）。 点击“追加白名单”后，输入追加行数即可输入相关物理地址信息，再点击“写入设备”即 可，如下图：
光通信专家
配置前准备----SNMP的网管配置
参数说明： lIP地址：填写设备网卡IP。 lUDP端口号：默认为162，无法修改，是网管的TRAP与设备 之间所用端口号。 l共同体：可根据需要填写，名称没有要求。 lSNMP版本：可选择SNMP V1或者SNMP V2C中一个，没有 特殊要求。
光通信专家
数据业务配置
ONU参数解释： １、左边部分： TAG模式：可选择“untag”或者“tag”。 以太网优先级：当tag模式选择为“tag”时，此处可根据优先级选择。 VLAN ID：当tag模式选择为“tag”时，此处可填写具体vlanid值。 2、右边部分： CVLAN模式：当TAG模式为“untag”时，可选择“tag”或者“透传。当TAG模式 为“tag”时，可选择“透传”或者“翻译” 。 CVLANID：可填写具体cvlanid值。 PON内优先级或者COS：选择以太网优先级。 3、下行加密使能开关：暂时无此功能，不勾选。 4、QINQ使能状态 注意：建议在QINQ域上配置SVLAN SVLANID；QINQ使能后，填写外层vlanid值。 业务名称：选择局端vlan中的对应业务名称。 PON内优先级或者COS：选择以太网优先级。

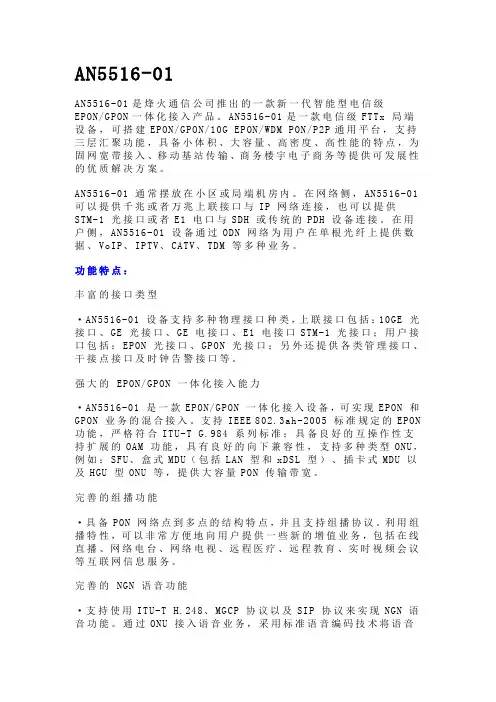

OLT-烽火AN5516-01
AN5516-01AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。
AN5516-01是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WDM PON/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。
AN5516-01 通常摆放在小区或局端机房内。
在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。
在用户侧，AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。
功能特点：丰富的接口类型·AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE 电接口、E1 电接口STM-1 光接口；用户接口包括：EPON 光接口、GPON 光接口；另外还提供各类管理接口、干接点接口及时钟告警接口等。
强大的 EPON/GPON 一体化接入能力·AN5516-01 是一款EPON/GPON 一体化接入设备，可实现EPON 和GPON 业务的混合接入。
支持IEEE 802.3ah-2005 标准规定的EPON 功能，严格符合ITU-T G.984 系列标准；具备良好的互操作性支持扩展的OAM 功能，具有良好的向下兼容性，支持多种类型ONU，例如：SFU、盒式MDU（包括LAN 型和xDSL 型）、插卡式MDU 以及HGU 型ONU 等，提供大容量PON 传输带宽。
完善的组播功能·具备PON 网络点到多点的结构特点，并且支持组播协议。
利用组播特性，可以非常方便地向用户提供一些新的增值业务，包括在线直播、网络电台、网络电视、远程医疗、远程教育、实时视频会议等互联网信息服务。
xPON厂商OLT产品分析
OLT产品分析 产品分析
背板带宽：烽火领先；华为、中兴较优；H3C次 之；其他厂家较差。 交换容量：H3C领先；烽火较优；华为、中兴次 之；其他厂家较差。 EPON/GPON/10G-EPON/WDM-PON统一平台：烽火、 华为、中兴支持；其他厂家不支持。 单板EPON接口数：H3C最多；烽火、华为、中兴 相同；其他厂家次之。
1G EPON接口 10G EPON接口 EPON接口 1G 1G 10 G 1G 10 G 更换为10GE EPON接口
1G
ONU 保留原 ONU 更换 10G ONU
按需提升带宽，逐步投入并保护原有投资。
12
OLT产品综合分析 产品综合分析
为落实国家节能减排的政策，各广电运营商都在 选择功耗相对较低又便于今后易于提升系统带宽 的OLT产品。 烽火新一代AN5516型OLT系统相比华为、中兴、 H3C，功耗是最低的，其典型功耗只有450W，待 机功耗小于350W，平均到每个PON口的最大功耗 为5W、典型功耗3.5W，待机功耗小于3W。
• 10个业务板 槽位，支持热 插拔
• 整机交换容量 最大1152G; • 背板容量2.4T 电源1+1备份
风扇自动调速， 低功耗、低噪声
内容
xPON厂商 厂商OLT产品介绍 厂商 产品介绍
xPON厂商 厂商OLT产品对比 厂商 产品对比
xPON厂商 厂商OLTห้องสมุดไป่ตู้品对比 厂商 产品对比
厂商 特性 3.25Tbps 背板带宽 交换容量 支持类型 业务槽数 单板EPON接口数 单板EPON接口数 EPON 单板GPON接口数 单板GPON接口数 GPON 单上联板GE接口数 单上联板GE接口数 GE 单上联板10GE接口 单上联板10GE接口 10GE 数 MAC地址表数 地址表数 整机功耗 976Gbps EPON/GPON/10G EPON/WDM-EPON/WDM-PON 16 4/8 4/8 6 2 512K <650W 1152Gbps EPON 10 4/8/16 无 12/24/48 2 128K <1400W 960Gbps EPON/GPON/10GEPON/GPON/10GEPON/WDMEPON/WDM-PON 16 4/8 4/8 6 2 512K <2840W 400Gbps EPON/GPON/10GEPON/GPON/10GEPON/WDMEPON/WDM-PON 16 4/8 4/8 4 4 32K <1800W <300W <500W 48Gbps EPON 5 4 无 4 无 176Gbps EPON 12 4 无 4 2 48Gbps EPON 10 2 无 4 无 2.4Tbps 3.2Tbps 3.2Tbps 232Gbps 烽火 AN5516AN5516-01 H3C S7510E 华为 MA5680T 中兴 C300 格林威尔 GFA6700 长光 C8000 瑞斯康达 ISCOM5800

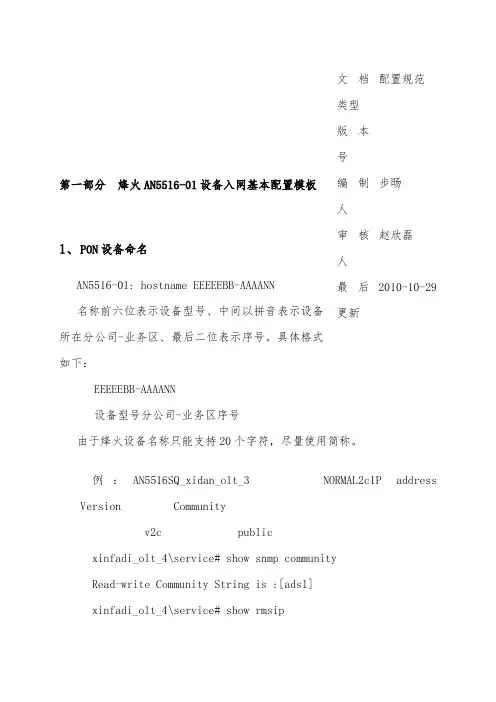

烽火OLT-5516配置规范
第一部分 烽火AN5516-01设备入网基本配置模板1、 P ON 设备命名AN5516-01: hostname EEEEEBB-AAAANN名称前六位表示设备型号、中间以拼音表示设备所在分公司-业务区、最后二位表示序号。
具体格式如下：EEEEEBB-AAAANN设备型号分公司-业务区序号由于烽火设备名称只能支持20个字符，尽量使用简称。
例：AN5516SQ_xidan_olt_3 NORMAL2cIP address Version Communityv2c publicxinfadi_olt_4\service# show snmp community Read-write Community String is :[adsl] xinfadi_olt_4\service# show rmsip文档类型 配置规范版本号编制人步旸 审核人赵欣磊最后更新2010-10-29rmsIp: 、Access List访问控制设置规范配置系统的acl访问控制列表可以指定能够访问设备的ip网段。
An5516－01设备支持设置6个能够访问设备的网段。
admin\service# set acl 1 ip mask enable11、OSPF配置语音上联启用OSPF协议，OSPF的配置只可在设备上以命令行方式进行配置，具体步骤及命令如下：1、设置supervlan 与subvlanAdmin\vlan#set service ngn_yuyinM vid_begin 3900 vid_end 3900 uplink 19:3 untagged service_type 8Admin\vlan#set service ngn_yuyinS vid_begin 3901 vid_end 3901 uplink 20:3 untagged service_type 8Admin\vlan#set service ngn_yuyin vid_begin 3997 vid_end 3997 downlink-vlanAdmin\vlan#set super-vlan 1Admin\vlan#set super-vlan 2Admin\vlan#set super-vlan 3Admin\vlan#set super-vlan 1 add sub-vlan 3900Admin\vlan#set super-vlan 2 add sub-vlan 3901Admin\vlan#set super-vlan 3 add sub-vlan 3997Admin\vlan#set super-vlan 1 ip mask a 0.0.0a 0.0.0a 0.0.00.0.00.0.0.70.0.0.712、系统的自动保存功能在An5516－01系统HSWA盘RP0108以及以后的软件版本中，支持系统自动保存的功能。
AN设备介绍及开通方法
AN5516配置----查看管理端口
1、对主控盘HSWA右键，选择VLAN配置，选择管理VLAN，可以查看OLT的 管理VLAN与管理IP；
29
AN5516配置----查看管理端口
2、在弹出的窗口中选择“从设备读”，即可显示5516-01所配置的管理 VLAN信息； 从设备读
30
AN5516配置----SNMP的网管配置
HU1A
C1C5155A5A PUBAHSHWSWAGACG4CB4GBGCC8B8B
双上联卡，可选支持 10GE和GE光/电接口 ，支持双路由保护。
公共盘，本盘完成语音 协议和软交换处理,并且 提供14路环境监控干接 点。
AN5516-01
双主控盘，支持1＋1热备份保护倒 换，倒换时间毫秒级；核心交换容 量488G，背板带宽1000G。
到 ONU
STM-1 光接口 到 SDH 网络
口 接盘 口M盘) (T(TTDDDMMM) 接 ) 口盘
(C155A)
公共盘 (PUBA)
网络侧
10GE 总线
13
用户侧
业务处理流程
从上图用户侧看，来自ONU的IP数据、语音和TDM业务信号 通过GPON接口盘进入AN5516-01设备。GPON接口盘将 GPON数据流转变成标准的以太网数据流，通过背板的10GE总 线送入核心交换盘。核心交换盘对各种业务进行存储后，再转 发到其它机盘中。其中，IP数据业务以及需要通过NGN网络传 到其它设备或站点的语音业务，被转发到上联盘，通过上联光 接口或电接口传送进Internet或NGN网络中；在本设备内通信 的语音业务经过语音和信令的处理，被送到相应的GPON接口 盘，最终到达目的ONU；TDM业务被转发到TDM接口盘中， 通过STM-1光接口进入SDH网络。

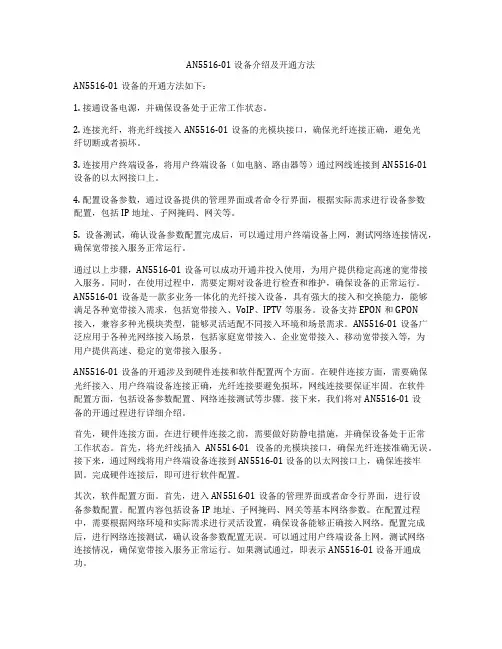

AN5516-01设备介绍及开通方法
AN5516-01设备介绍及开通方法AN5516-01设备的开通方法如下：1. 接通设备电源，并确保设备处于正常工作状态。
2. 连接光纤，将光纤线接入AN5516-01设备的光模块接口，确保光纤连接正确，避免光纤切断或者损坏。
3. 连接用户终端设备，将用户终端设备（如电脑、路由器等）通过网线连接到AN5516-01设备的以太网接口上。
4. 配置设备参数，通过设备提供的管理界面或者命令行界面，根据实际需求进行设备参数配置，包括IP地址、子网掩码、网关等。
5. 设备测试，确认设备参数配置完成后，可以通过用户终端设备上网，测试网络连接情况，确保宽带接入服务正常运行。
通过以上步骤，AN5516-01设备可以成功开通并投入使用，为用户提供稳定高速的宽带接入服务。
同时，在使用过程中，需要定期对设备进行检查和维护，确保设备的正常运行。
AN5516-01设备是一款多业务一体化的光纤接入设备，具有强大的接入和交换能力，能够满足各种宽带接入需求，包括宽带接入、VoIP、IPTV等服务。
设备支持EPON和GPON接入，兼容多种光模块类型，能够灵活适配不同接入环境和场景需求。
AN5516-01设备广泛应用于各种光网络接入场景，包括家庭宽带接入、企业宽带接入、移动宽带接入等，为用户提供高速、稳定的宽带接入服务。
AN5516-01设备的开通涉及到硬件连接和软件配置两个方面。
在硬件连接方面，需要确保光纤接入、用户终端设备连接正确，光纤连接要避免损坏，网线连接要保证牢固。
在软件配置方面，包括设备参数配置、网络连接测试等步骤。
接下来，我们将对AN5516-01设备的开通过程进行详细介绍。
首先，硬件连接方面。
在进行硬件连接之前，需要做好防静电措施，并确保设备处于正常工作状态。
首先，将光纤线插入AN5516-01设备的光模块接口，确保光纤连接准确无误。
接下来，通过网线将用户终端设备连接到AN5516-01设备的以太网接口上，确保连接牢固。
AN5516-01 光接入局端机 故障处理
AN5516-01光接入局端机故障处理版本：A代号：000000020烽火通信科技股份有限公司二零零九年九月感谢您选择我们的产品！非常感谢您选择购买和使用我们提供的产品，我们视您的满意为我们的宗旨。
我们将竭诚为您提供全方位的技术支持和售后服务。
您可通过以下方式与我公司总部、驻地办事处或客户服务中心取得联系：烽火通信科技股份有限公司Fiberhome Telecommunication Technologies Co., Ltd.地址：湖北省武汉市洪山区东信路5号邮编：430073服务热线：800-880-07870086-27-87691549服务受理：0086-27-87693756服务传真：0086-27-87178521公司网址：版权声明® ® ®®® ®®均为烽火通信科技股份有限公司的商标，不得仿冒。
本手册中提到的所有其他商标都有其相应的归属方。
版权所有，侵权必究烽火通信科技股份有限公司对本手册保留一切权利。
任何单位和个人，未经烽火通信科技股份有限公司的书面许可，不得擅自摘抄、复制本手册（包括电子版本）的部分或全部，不得以任何形式进行传播。
本手册保留升级更新之权利，恕不另行通知！® ® ®TMTMTM前言相关手册用户可访问以下网址浏览手册电子版本：/support 版本与用途读者范围本手册适用以下读者对象：◆产品维护人员使用该手册需要事先掌握以下相关知识：◆EPON技术◆数据通信技术◆光纤通信技术◆以太网技术◆VoIP技术◆组播技术相关约定符号约定目录前言 (I)相关手册 (I)版本与用途 (I)读者范围 (II)相关约定 (II)1故障处理概述.................................................................................................. 1-11.1对维护工程师的要求 ........................................................................ 1-21.1.1理论知识 ........................................................................ 1-21.1.2设备组成和组网.............................................................. 1-21.1.3设备操作 ........................................................................ 1-21.1.4工具 ............................................................................ 1-31.1.5仪表 ............................................................................ 1-31.2故障处理的原则................................................................................ 1-31.3故障处理的一般流程 ........................................................................ 1-31.3.1搜集并记录故障信息 ...................................................... 1-41.3.2排除设备外围因素.......................................................... 1-51.3.3定位和处理故障.............................................................. 1-61.3.4联系烽火通信进行故障处理 ........................................... 1-61.3.5运行观察 ........................................................................ 1-71.4故障分析与定位的常用方法.............................................................. 1-81.4.1常用方法概述 ................................................................. 1-81.4.2仪表测试 ........................................................................ 1-91.4.3指示灯状态分析.............................................................. 1-91.4.4告警信息分析 ............................................................... 1-101.4.5日志查询 ...................................................................... 1-101.4.6性能分析 ...................................................................... 1-101.4.7环回测试 ...................................................................... 1-111.4.8对比/替换 ..................................................................... 1-111.4.9配置数据分析 ............................................................... 1-111.4.10状态回调 ...................................................................... 1-121.4.11信令跟踪 ...................................................................... 1-121.5如何获得技术支持 .......................................................................... 1-12 2系统类故障的处理........................................................................................... 2-12.1单盘故障........................................................................................... 2-22.2加电后所有指示灯不亮..................................................................... 2-22.3ONU上LOS指示灯长亮 ................................................................. 2-32.4ONU上REG指示灯异常................................................................. 2-42.5ONU脱管......................................................................................... 2-62.6网口指示灯不亮................................................................................ 2-72.7设备管理IP地址PING不通 ........................................................... 2-72.8设备与交换机间链路异常 ................................................................. 2-92.9网管数据库连接失败 ...................................................................... 2-11 3数据业务故障的处理....................................................................................... 3-13.1背景知识........................................................................................... 3-23.2故障处理流程 ................................................................................... 3-33.2.1全局用户数据业务故障处理 ........................................... 3-33.2.1.1检查外围设备状态.......................................................... 3-33.2.1.2检查OLT的上联链路..................................................... 3-43.2.1.3检查ONU的注册状态.................................................... 3-53.2.1.4检查EPON系统内部通信状态 ...................................... 3-63.2.1.5确认BRAS的业务数据情况 .......................................... 3-73.2.2个别用户数据业务故障处理 ........................................... 3-73.2.2.1检查外围设备状态.......................................................... 3-73.2.2.2检查ONU状态............................................................... 3-83.2.2.3检查ONU和PC的连接 ................................................ 3-93.2.2.4检查EPON接口盘和PC间的通信................................ 3-93.2.2.5检查上联盘中的VLAN ID ............................................ 3-103.2.2.6确认BRAS业务数据情况 ............................................ 3-103.3常见故障的处理.............................................................................. 3-113.3.1Windows操作系统提示678错误 ................................ 3-113.3.2Windows操作系统提示691错误 ................................ 3-11 4语音业务故障的处理....................................................................................... 4-14.1背景知识........................................................................................... 4-24.2故障处理流程 ................................................................................... 4-34.2.1全局用户语音业务故障处理 ........................................... 4-34.2.1.1检查外围设备状态.......................................................... 4-34.2.1.2检查OLT上联链路......................................................... 4-44.2.1.3检查业务VLAN局端数据............................................... 4-44.2.1.4检查NGN上联接口配置................................................ 4-54.2.2个别用户语音业务故障处理 ........................................... 4-64.2.2.1检查外围设备状态.......................................................... 4-64.2.2.2检查用户线的连接.......................................................... 4-64.2.2.3检查ONU状态............................................................... 4-74.2.2.4检查语音业务相关配置................................................... 4-74.2.2.5确认软交换平台的业务数据情况.................................... 4-94.3常见故障的处理.............................................................................. 4-104.3.1主叫摘机后忙音或无音................................................. 4-104.3.2拨号后不能切断拨号音................................................. 4-114.3.3主叫拨号后听到忙音 .................................................... 4-124.3.4用户通话时出现单通 .................................................... 4-124.3.5系统内用户接不通........................................................ 4-134.3.6拨叫的电话号码不存在................................................. 4-144.3.7摘机无拨号音 ............................................................... 4-144.3.8通话过程中有很大的杂音............................................. 4-174.3.9通话时有回音 ............................................................... 4-184.3.10长时间通话异常中断 .................................................... 4-194.3.11回铃音异常................................................................... 4-204.3.12三方通话异常 ............................................................... 4-204.3.13传真业务故障 ............................................................... 4-21 5组播业务故障的处理....................................................................................... 5-15.1背景知识........................................................................................... 5-25.2故障处理流程 ................................................................................... 5-35.2.1检查STB状态................................................................ 5-45.2.2检查VLAN配置 ............................................................. 5-45.2.3检查组播代理IP配置..................................................... 5-65.2.4检查组播模板和端口配置............................................... 5-75.2.5检查带宽配置 ................................................................. 5-85.2.6检查ONU业务配置 ....................................................... 5-9 6故障案例 ......................................................................................................... 6-16.1网关名称配置错误导致软交换语音业务不通.................................... 6-26.2语音编码方式不一致导致用户作被叫时难以接通............................. 6-26.3DNS配置错误导致外接SIP终端语音业务不通............................... 6-36.4端点用户名配置错误导致语音长时间通话中断 ................................ 6-46.5传真机拨号模式设置错误导致传真失败 ........................................... 6-5附录A 缩略语 .................................................................................................. A-1插图图1-1 AN5516-01设备故障处理的一般流程.............................................. 1-4图1-2 技术支持流程 ................................................................................... 1-7图2-1 上联口属性配置.............................................................................. 2-10图2-2 连接失败......................................................................................... 2-11图2-3 SQL Editor ...................................................................................... 2-12图2-4 SQL Editor Server/Database下拉菜单.......................................... 2-13图2-5 ol_anmxx窗口................................................................................ 2-14图3-1 AN5516-01数据业务典型组网......................................................... 3-2图3-2 数据业务中断处理流程图 ................................................................. 3-3图3-3检查/修改上联端口属性.................................................................... 3-5图3-4检查ONU注册状态界面 .................................................................. 3-6图3-5 EPON/GPON用户管理.................................................................... 3-8图3-6 OLT MAC地址表............................................................................ 3-10图3-7 OLT MAC地址表............................................................................ 3-10图4-1 AN5516-01语音业务组网................................................................ 4-2图4-2 语音业务中断处理流程图 ................................................................. 4-3图4-3 配置业务VLAN局端数据................................................................. 4-5图4-4 配置NGN上联接口.......................................................................... 4-6图4-5 NGN上联用户数据配置（采用H.248协议）.................................. 4-8图4-6 NGN上联用户数据配置（采用SIP协议）...................................... 4-9图4-7 配置软交换互通模板（RTP资源）.................................................. 4-9图4-8 配置软交换互通模板（DigitMap定时器）....................................... 4-9图4-9 NGN心跳参数................................................................................ 4-11图4-10 显示MGC注册服务器状态 ............................................................ 4-16图4-11显示NGN用户端口状态 ................................................................ 4-16图4-12打开静音开关 ................................................................................. 4-18图4-13开启回声抑制 ................................................................................. 4-19图4-14端口业务配置（传真模式）............................................................ 4-22图4-15发包间隔时间 ................................................................................. 4-23图5-1组播业务组网 ................................................................................... 5-2图5-2组播故障的处理流程 ........................................................................ 5-3图5-3业务VLAN局端数据 ........................................................................ 5-5图5-4组播VLAN ........................................................................................ 5-5图5-5组播代理IP ...................................................................................... 5-6图5-6组播模板配置 ................................................................................... 5-7图5-7组参数配置....................................................................................... 5-8图5-8端口参数配置 ................................................................................... 5-8图5-9上联口总带宽配置 ............................................................................ 5-9图5-10ONU业务配置（以FTTH型为例）............................................... 5-10图6-1ONU语音编解码配置....................................................................... 6-3图6-2端点用户名配置................................................................................ 6-5表格表1-1业务与主要外围设备的对应关系 ...................................................... 1-5表1-2故障定位和处理过程及常用方法 ...................................................... 1-8表1-3仪表使用说明 ................................................................................... 1-9表3-1上联盘（HU1A）的相关告警 ........................................................... 3-4表4-1主要参数及其影响 ............................................................................ 4-7表5-1AN5516-01组播业务实现模式 ........................................................ 5-21故障处理概述本章介绍AN5516-01设备的故障处理对维护工程师的要求、故障处理的原则、流程、常用方法和以及技术支持的联系方法。
烽火OLT-5516配置规范
第一部分烽火AN5516-01设备入网基本配置模板1、 P ON 设备命名AN5516-01:hostname EEEEEBB-AAAANN名称前六位表示设备型号、中间以拼音表示设备所在分公司-业务区、最后二位表示序号。
具体格式如下： EEEEEBB-AAAANN设备型号分公司-业务区序号由于烽火设备名称只能支持20个字符，尽量使用简称。
例：AN5516SQ_xidan_olt_3//三区西单5516-olt-32、 系统设置AN5516-01：无3、 网管地址设置Admin\service#setmanagevlannamexxxvid9inputport19:2,20:2tagged(网管vlan)Admin\service#setmanagevlannamexxxip(配置管理ip) 例：xinfadi_olt_3\service#showmanagevlanall managevlanconfig VLANname:guanli VLANID:9文档类型配置规范版本号 V6.0 编制人 步旸 审核人 赵欣磊 最后更新2010-10-29GatewayMacaddress:00:0a:c2:20:fe:dbTaggedPorts:19:2,20:2UntaggedPorts:4、系统时间系统时间设置可通过网管侧的检查物理配置和系统校时实现，不需要在设备上进行人工操作。
5、环境监控设置系统默认设置，无需人为操作。
查看命令：主控盘根目录下Admin#showrunning-config显示:settemperaturethreshmax0.00min0.00Sethumiditythreshmax0.00Setacvthreshmax0.00min0.00Setdcvthreshmax0.00min0.00Setbatterythresh0.006、PON设备默认路由设置无7、PON设备上联端口设置初始配置时，按照工单要求配置上联接口，一般默认将19:2和20:2配置成group 组1，同时将上联接口的19:2和20:2配置为1000m，全双工，自动关闭自协商模式。
pon组网及原理04-an5516-01 gpon设备介绍
• 下行方向：将来自SDH网络的TDM业务在CE1B盘 /C155A盘上进行转换，转换成以太网数据包格式， 经过核心交换盘后通过EPON/GPON业务盘分发到 ONU。再由ONU将CES数据包还原成TDM数据流， 从而实现移动基站回传、E1专线等多种TDM业务。
ZL30105
74lvc245
2M LOCALBUS
OSC 66M
DS26503 外时钟输入1
MPC8247
5018
COM
AC101L
5018
COM
备用带外网管
变压器
MAX3706
背板485口
的映射采用WG21892和WG23762， WG21892 芯片内含有32个独立的2048kbit/s 的E1信号到VC4的映射/解映射通道。 WG23762是STM-1的开销和指针处理芯片， 主要完成高阶开销的处理、AUPP、TUPP等 功能。控制部分采用MPC8247，交换芯片采
带内网管
变压器
8380 背板备用数据原理框图
• 本盘的电路仿真芯片采用ZarLink公司的
主用带外网管
变压器
ZL50111，该芯片可以同时接入32路E1，对 外提供百兆或者千兆以太网口。E1到STM-1
19.44时钟
CPLD
66M
背板时钟输出
MAX3706
OSC 20M 20M
100M
STM/E1
背板时钟输入 外时钟输入1/2
PUBA
ACT ALM
烽火FTTB 型ONU的配置流程
烽火AN5516-01型OLT下挂的LAN型ONU的开通配置流程1、配置AN5006-04型、AN5006-07型、AN5006-09型及AN5006-10型ONU数据➢这几款ONU的配置方法均一样，只是端口数量不一样。
●04型ONU是4口宽带+2口语音07型ONU是16口宽带+16口语音具体的配置流程如下：1、配置OLT数据：配置数据、VOIP的外层VLAN。
（1）在逻辑配置窗口，右击“HSW A[ [9]”，选择“配置－局端VLAN”，增加局端VLAN：<1>追加VLAN，输入需要添加的行数。
<2>在新增的行中，配置宽带，语音VLAN等数据完成后，点击“在设备上创建”按钮。
➢剥离表示UNTAG，不剥离表示TAG。
一般均为不剥离。
（2）在逻辑配置窗口，右击“HSW A[9]”，选择“配置－QinQ－QinQ模版”（3）在逻辑配置窗口，右击OLT名字，选择配置管理-配置-模板自定义-软交换（4）（3）在逻辑配置窗口，右击“HSWA[9]”，选择“配置－QinQ－QinQ模版”：该模板只针对内层VLAN执行.<1>追加模版，填写模版名，双击“规则域类型”，修改规则定义：<2>修改完成后，下发数据成功后关闭窗口。
（4）配置LAN型ONU的NGN数据，在逻辑配置窗口，右击“HSW A[9]”，选择“配置－NGN数据”，在“NGN上联接口配置”选项卡中，增加1行，配置语音上联接口数据，并下发，成功后关闭窗口。
➢业务名称即是之前配置的局端VLAN的名称。
➢MGC地址支持主（MGC1）、备(MGC2)倒换（5）在“NGN上联用户信令数据配置”选项卡中，增加15行（根据ONU的端口数来增加），配置语音用户信令数据，并下发，成功后关闭窗口。
注意：端点域名为ONU的IP地址，端点用户名为AG58900-AG589152.配置AN5006-04型、AN5006-07型、AN5006-09型及AN5006-10型ONU数据➢这几款ONU的配置方法均一样，只是端口数量不一样。
pon组网及原理10-an5516-01 epon升级方法
2021/7/13
18
升级状态回调（1）
头文件检查错误 （主控盘返错）
升级失败
2021/7/13
19
升级状态回调（2）
ONU状态升级
（1）如果是升级单个单纯文件（ONU固件或FTTB ONU CPU），则升级成功后需要手动重启ONU以使更新生 效。
（2）如果是升级合并版本（boot、app、pers的合并）， 则升级成功后系统自动将ONU重启。
24
批量升级07B ONU 合并版本的打印信息
见下面的txt文件
2021/7/13
25
ONU批量升级状态（1）
2021/7/13
26
ONU批量升级状态（2）
2021/7/13
27
ONU批量升级状态（3）
2021/7/13
28
ONU批量升级状态（4）
2021/7/13
29
ONU批量升级状态（5）
D513、R220、3C25
FTTB型 ProductID: 3715、4315 版本号: (3715)R140、R141 版本号: (4315)R140、R141、C723、E128、B201、R220、8821、3C2
注意： 1、不要在同一PON口下又让R140版本注册，又让较新的
POTS端口）
2021/7/13
6
07 ONU的细分
I、II型机 前期生产机身纵深长度较长，有POTS口语音总线接口的ONU。I型机 为交换芯片为BCM5324A1A2的ONU，不支持翻译。II型机位交换芯 片为BCM53242和BCM53212的ONU，支持VLAN翻译。工程上一般 用II型机。
Config\pon# write 2452842 bytes file to flash OK! Tell smu: xdu at slot 15 upgrade ret = 1
烽火接入网全系列ONU设备简介
FiBOOM系列FTTx产品AN5516-01 FTTx局端设备AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。
AN5516-01是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WDM? PON/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。
AN5516-01 通常摆放在小区或局端机房内。
在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。
在用户侧，AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。
?????????????????????????????????????????????????????????????????功能特点：丰富的接口类型·AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE 电接口、E1 电接口STM-1 光接口；用户接口包括：EPON 光接口、GPON 光接口；另外还提供各类管理接口、干接点接口及时钟告警接口等。
强大的 EPON/GPON 一体化接入能力·AN5516-01 是一款EPON/GPON 一体化接入设备，可实现EPON 和GPON 业务的混合接入。
支持IEEE 802.3ah-2005 标准规定的EPON 功能，严格符合ITU-T G.984 系列标准；具备良好的互操作性支持扩展的OAM 功能，具有良好的向下兼容性，支持多种类型ONU，例如：SFU、盒式MDU（包括LAN 型和xDSL 型）、插卡式MDU 以及HGU 型ONU 等，提供大容量PON 传输带宽。
烽火DSLAM互联配置5516-01qinq
烽火DSLAM同城互联电路配置方法：
OLT为AN5516接入的AN5006-20同城互联电路配置方法（QINQ）：外层VLAN3504；内层VLAN：1829
一、DSLAM端口vlan配置
选择对应的DSLAM,点击相应板卡（AD32-20【板卡号】），右键选【配置命令】，再选【端口业务VLAN配置】
在对话框左边选择对应的端口（例子中选择东凤兴华电信机房接入点AN5006-20-4.LT3-16,外层vlan 内层vlan1829 右边对话框选择pvc0，pvc0确实对应pvc8/35。
在右下方对话框把内层vlanID更改为需要的vlan号（1829）。
二、DSLAM上行口vlan配置
选择对应的DSLAM,的MCU卡，右键选【配置命令】，再选【主控盘上联业务VLAN】
添加相应的vlan1829。
三、DSLAM所在OLT的外层VLAN配置
首先找到对应的OLT
点击OLT的EC4B盘，右边对话框会出现对应的onu，把对象名称的选项拉长，可以看清楚onu的名字。
逐个EC4B盘点击，直到找到对应的onu。
记下对应的槽位号，pon口号，3/1。
点击对应的EC4B[3]盘，右键【配置】，选【PON口绑定/去绑定域】
选择对应的pon口，查看对应的域名称：0_3_2
选择OLT的主控盘HSWA盘，右键【配置】，往下拉选【QinQ】，再选【OLT QinQ 域】
选择对应的域名称：0_3_2。
在右边的对话框中加入一条记录，【上行规则子句】输入规则【第一层VLAN=1829】，【新VID】输入外层VLAN3504，其他不用改。
这样烽火端的配置完成了。
附上5516的对应上行端口。
AN5516-01EPON设备介绍
21
烽火系列化ONU特点
MDU ONU
小型化、双电源、低功耗、种类丰富 固定式MDU全面采用无风扇设计、 楼道噪音降至零 插板式MDU集成度业界第一，支持 FE/ADSL2+/VDSL2/POTS/E1接口 板任意混插 多种配套机柜、室内外、壁挂、抱杆、 落地等安装环境均能适应，等体积接 入容量国内最高
新一代OLT平台
EPON/GPON/10G EPON/WDM PON/P2P通用 平台 300mm机柜安装，全前插板、前出线设计 支持所有板卡、光模块热插拔 高可靠性
PON接口支持盘间、跨盘保护，保护时间小于50ms
支持IEEE 1588V2协议，支持三层功能 全面支持《中国电信EPON技术要求V2.1》 已在中国电信、中国联通、中国移动、马来西亚电信等 市场获得广泛应用
VLAN
支持QinQ VLAN功能。
支持CoS拷贝功能。
支持VLAN转换功能。
路由 端口动态聚合
支持三层路由功能，实现RIP、OSPF、VRRP等协议。 支持二层端口动态聚合功能，实现LACP协议。
15
AN5516-01主要业务性能指标
项 目
支持可控组播功能。 支持组播VLAN，可以进行跨VLAN组播。
25
内容摘要
1 OLT 设备介绍 1 为什么要推进FTTX
完成EPON系统的信号上联； 提供4个GE和1个10GE上联光接口。
完成EPON系统的信号上联； 提供2个GE和2个10GE上联光接口。 完成EPON系统的信号上联； 提供6个GE上联光接口。
完成用户业务的接入； 提供4个EPON业务接口。 在光功率预算范围内，支持1:64分路比。
完成TDM业务上联； 提供32路E1接口。 完成TDM业务上联； 提供1路STM-1接口。 提供2个干节点接口。 完成EPON系统业务流量的汇聚、交换和管理；二层协议的处理； 整个设备的故障、性能及配置管理。 提供1个Console本地管理接口。 提供设备风扇散热，调节环境温度。
AN5516设备介绍及开通方法
业务处理流程
从上图用户侧看，来自ONU的IP数据、语音和TDM业务信号 通过GPON接口盘进入AN5516-01设备。GPON接口盘将 GPON数据流转变成标准的以太网数据流，通过背板的10GE总 线送入核心交换盘。核心交换盘对各种业务进行存储后，再转 发到其它机盘中。其中，IP数据业务以及需要通过NGN网络传 到其它设备或站点的语音业务，被转发到上联盘，通过上联光 接口或电接口传送进Internet或NGN网络中；在本设备内通信 的语音业务经过语音和信令的处理，被送到相应的GPON接口 盘，最终到达目的ONU；TDM业务被转发到TDM接口盘中， 通过STM-1光接口进入SDH网络。
☻ AN5516-01设备支持多种物理接口种类 ：10GE光接口、GE光接口、GE电接口 、STM-1光接口、E1电接口、 GPON/GPON光接口、干节点接口、外 部时钟接口、管理接口、告警接口。
☻ AN5516-01设备支持机盘的热拔插 ，提供完善的电源、风扇、机盘、 接口的冗余保护和光线路保护倒换 机制。
说明
绿 亮/不亮 灯
在位正常工作/没正常上电
红 亮/不亮 灯
端口有告警/端口无告警
绿 亮/不亮 光口已和对端设备建立连接／未建
灯
立连接
闪烁
此端口有数据传输
绿 亮/不亮 万兆光口1工作在WAN模式／工作
灯
在LAN模式
机盘介绍
•上联盘－HU2A－同时提供2个10GE接口，2个GE接口作为上联 •指示灯说明
AN5516配置----网管基本配置
2、在添加的逻辑域上点右键，选择“添加架式设备”----“GGPON”---“添加AN5516-06系统”。
AN5516准备----网管基本配置
烽火OLT5516-01epon命令
烽火OLT5516-01epon命令一、管理vlan配置命令AN5516_01\service# set manage vlan name test vid 4000 inputport 19:4 untaggedAN5516_01\service# set manage vlan name test ip 10.21.1.40/24 10.21.1.1二、上联口模式配置命令AN5516_01\device# set uplink port 19:4 interface_modeserdes（串行） sgmii（并行）AN5516_01\device# set uplink port 19:4 interface_mode sg AN5516_01\device# set uplink port 19:4 interface_mode sgmiiAN5516_01\device# set uplink port 19:4disable Set port disable.enable Set port enable.auto_negotiation set port auto_negotiation onoff.crc_thresh Set crc thresh information.interface_mode set interface work mode infor.learning Set port learning status.priority Set port priority status.privalue Set port privaluewanlan_mode set WANLAN mode infor.AN5516_01\device# set uplink port 19:4 auto_negotiation enable speed10m 100m 1000m 10000mAN5516_01\device# set uplink port 19:4 auto_negotiation enable speed 100m duplex full三、察看onu的llid情况命令Config\link# sh discovered 2Just Press Enter to Execute command! Config\link# sh discovered 2No. 1 544b4001f923No. 2 544b4001f922No. 3 544b4001f921No. 4 544b4001f920the total number of discovered logic link is: 4四、察看card状态AN5516_01# showcard------------------------------------------------- CARD EXIST CONFIG DETECT DETAIL1 YES EC4B EC4B MATCH2 YES EC4B EC4B MATCH3 --- --- --- ---4 --- --- --- ---5 --- --- --- ---6 --- --- --- ---7 --- --- --- ---8 --- --- --- ---9 YES HSWA HSWA MATCH/M10 YES HSWA HSWA MATCH/S11 --- --- --- ---12 --- --- --- ---13 --- --- --- ---14 --- --- --- ---15 --- --- --- ---16 --- --- --- ---17 --- --- --- ---18 YES PUBA PUBA MATCH19 YES HU1A HU1A MATCH20 YES HU1A HU1A MATCHCurrent temperature is 37 C.Power 1 is ON.FAN 1 speed is 7, FAN 2 speed is 7, FAN 3 speed is 7,五、开通命令行AN5516_01# set card_auth slot 1 typec155a ce1b ec4b ec8b gc4b gu4egu4f gu6e gu6f hswa hu1a hu1phu2a hu2p puba xg2a xg2bAN5516_01# set card_auth slot 1 type ec4bAN5516_01\service# set manage vlan name test vid 4000 inputport 19:4 untaggedAN5516_01\service# set manage vlan name test ip 10.21.1.40/24 10.21.1.1AN5516_01\gpononu# set whitelistphy_addr password logic_sn actioAN5516_01\gpononu# set whitelist phy_addr address 544b30000001 password null logic_sn sn 12345 password null action add slot null link null onu null type 5006-03AN5516_01\vlan# set service test vid_begin 100 vid_end 100 uplink 19:5 tagged service_type<1-7> 1:data 2:iptv 3:ngn 4:voip 5:vod 6:cncview 7:system AN5516_01\vlan# set service test vid_begin 100 vid_end 100 uplink 19:5 tagged service_type 1六、察看线卡误码命令Config\statis# show statistic olt lif_up <1-4> <0-1>注意第一个参数选择PON口之后，第二个参数先选择1，表示显示统计后自动清零，然后再执行一遍命令，只是最后一个参数选择0（不清零）注意参数”bad frame after fec logic9(data only)”和”frames failing crc32 check before fec processing(data only)” 检查光路的错误包统计值应为0才正常the olt lif port label is : 00 0d b6 37 23 00 00 01bytes received by the link coder: 1558153470frame received: 75828649frames with crc8 error: 1bad frames: 5frames with line coding error: 27fec blocks with no error: 0fec blocks with correctable error: 0fec blocks with uncorrectable error: 0fec correctable bytes(data only): 0good frame after fec logic(data only): 3338bad frame after fec logic(data only): 4frame passing crc32 check before fec processing(data only): 3338frame failing crc32 check before fec processing(data only): 1七、察看线卡软件版本命令根目录->show version查看EC4B软硬件版本信息；pon->show olt version <1-4> 查看PON芯片固件信息八、线卡盘上察看onu配置信息命令DEBUG -> show config <1-254>查看该ONU的配置，主要包括ONU基本信息，端口信息和LINK信息三种Config\pon# show qinq_config 1 544b40085438 1onu 1 port 1 sevicenum:1**************service:0**************Connect to llid 0service_type:unicastdiffer_ruleclausenum:1clause 0,field-value-operator:4-0-0-0-0-0-64-1qinq_ruleclausenum:0svlan:0,scos:0,cvlanmode:3,cvlan:100,ccos:1,txvlan:0,tcos:0九、查询阻塞列表Config\link# show blocked <1-4>十、察看mac地址学习命令dn1<---->sw<--up3-->pon chip<--up2-->onu<---->up1线卡盘：up1处：config\port#show macentry 544b40100088up2处：config\link#show macentry dynamic 544b40100088 up3和dn1处：debug->show 56302_mac_all十一、察看统计信息命令dn1<---->sw<-dn2--dn3->pon chip<-dn4--dn5->onu<---->dn6up6<---->sw<-up5--up4->pon chip<-up3--up2->onu<---->up1up1处：config/statis#show statistic onu uni_up 544b40100088up2处：config/statis#show statistic onu epon_up 544b40100088up3处：config/statis#show statistic olt epon_up 0//<0-1> clear on read option 0 -not clear 1- clear on read.up4处：config/statis#show statistic olt nni_up 0//<0-1> clear on read option 0 -not clear 1- clear on read.dn3处：config/statis#show statistic olt nni_dn 1 0dn4处：config/statis#show statistic olt epon_dn 1 0dn5处：config/statis#show statistic onu epon_dn 1 544b40100088dn6处：config/statis#show statistic onu uni_dn 1 544b40100088 1up5和dn1:debug->show 56302_mac_statistic 1up6和dn2:debug->show 56302_mac_statistic 6SW统计信息清零DEBUG_H> set 56302_statistic_clear <1-7>参数<1-7>表示SW端口号OLT统计信息清零Config\statis# reset counter olt <1-4>ONU统计信息清零数<1-4>表示PON口号Config\statis# reset counter onu <1-4>参数<1-4>表示PON口号；表示ONU基MAC地址单盘所有统计清零Config\statis# reset counter all <1-4> <0-1>参数<1-4>表示PON口号；<0-1>表示是否清除SW统计十二、在线卡上关闭光功率检测功能的命令线卡statis目录下set optical_monitoring control <1-4>关闭的话，输入set optical_monitoring control <1-4> 0 0 0 0然后在键入以下命令：set optical_monitoring config <1-4> <0-2> ""此命令在运行时更改了PERS中原先的光功率设置，如下的调用将硬件光功率检测模式改成“不支持检测”：set optical_monitoring config <1-4> 0 0 50 162 104 2 0 0 0 1 0关闭完后可以通过以下命令查询结果：显示命令行：show optical_monitoring config <1-4>更改参数前：Config\statis# show optical_monitoring config 1Mode : SFF-8472 CompliantI2C Bus : 0I2C Speed : 50 KHzI2C Device Address : 0xa2I2C Register Address : 0x68I2C Length of Register : 2Power Calib 4 : 0.000000Power Calib 3 : 0.000000Power Calib 2 : 0.000000Power Calib 1 : 0.000000Power Calib 0 : 0.000000更改参数后：Config\statis# show optical_monitoring conf 1Mode : OFFI2C Bus : 0I2C Speed : 50 KHzI2C Device Address : 0xa2I2C Register Address : 0x68I2C Length of Register : 2Power Calib 4 : 0.000000Power Calib 3 : 0.000000Power Calib 2 : 0.000000Power Calib 1 : 1.000000Power Calib 0 : 0.000000show optical_monitoring control <1-4>更改参数前：Config\statis# SHOW optical_monitoring control 2Run Mode = OnStart Strobe: 165End Strobe : 400更改参数后：Config\statis# show optical_monitoring contr 1Run Mode = OffStart Strobe: 0End Strobe : 0两个命令显示的Mode均应该为OFF。
ANEPON设备介绍
PON+WLAN应用。
AN5006-03W (野外型）
内容摘要
1 OLT1设为备什介么绍要推进FTTX 2 ONU设备介绍 3 设备新增功能介绍
26
AN5516-01结构、接口类新增
功能
万兆上联 HU1A：单盘提供1个万兆上联 HU2A：单盘提供2个万兆上联
7/12/2020
AN5516-01主要业务性能指标
项目
VoIP业务 E1专线业务
QoS特性
说明
支持H.248、MGCP、SIP三种协议。 支持信令跟踪功能，便于故障诊断。
采用PWE3协议提供TDM业务的封装，支持透传模式的E1业务。
可基于物理端口、源MAC地址、目的MAC地址、以太网类型、VLAN、CoS、 源IP地址、目的IP地址、IP端口、协议类型等进行报文的分类和过滤。 支持EPON接口的带宽控制功能，带宽控制粒度为1kbit/s。 每个上联接口支持最多8个优先级队列，支持SP、WRR和SP+WRR三种队列 调度算法。 支持上联接口的流量整形功能。 支持上联接口基于流的限速和基于流的镜像。 支持优先级的重新标记和优先级拷贝能力。 支持基于ITU-T Y.1291的QoS机制。
▪ 支持最大4×STM-1/32E1专线上行接口、支持最大 16×8GE专线下行接口；
▪ 1:32/64/128光分路比、支持60KM超长距离、支持 CLASS B+/C/C+光功率预算；
7/12/2020
AN5516-01业务能力
多业务能力优势：
▪ 支持V5/NGN语音模式，支持H.248、MGCP、SIP等协议； ▪ 支持灵活可控组播，灵活支持PROXY、SNOOPING等功能； ▪ 支持CATV/DTV业务的融合与平滑升级； ▪ 支持同时最大4×STM-1个通道保护2M专线业务； ▪ 支持强大的VLAN扩展功能，包括VLAN
pon组网及原理04-an5516-01 gpon设备介绍-文档资料
GC4B
ACT ALM LNK MS 1 2 3 4
4/8路GPON局端盘 GC4B/GC8B
面板及指示灯说明 • ACT： 绿色，工作指示灯，单盘启动中慢闪（亮灭各半秒）， 正常工作时常亮，接受主控盘配置时快闪（亮灭各1/8秒）3秒； • ALM： 红色，当主从通信中断时点亮； • LNK：绿色，PONn有ONU激活成功时常亮； • MS： 绿色， PONn接收到网管预授权配置时常亮。 • D：调试用串口，使用串口线WKE3.695.341R1A连接到PC机。 • 线卡IP为10.25.100.x（线卡位于1-8号槽位时，x=槽位号；线卡 位于11-18号槽位时，x=槽位号-2）
C155A C155A
HSWA HSWA
GC8B GC4B GC4B GC4B
GC8B
PUBA
GU6F
公共盘，本盘完成语音 协议和软交换处理,并且 提供14路环境监控干接 点。
AN5516-01
双主控盘，支持1＋1热备份保护 倒换，倒换时间毫秒级；核心交 换容量488G，背板带宽1000G。 ESC，环境监控接口 ALM，告警接口 EMS,带外网管接口
RJ45
DB9
核心交换盘是整个AN5516-01系统的核心部 分。它的硬件结构主要由CPU处理器芯片 MPC8247、交换芯片BCM56820、 BCM53212、可编程逻辑芯片EPM570等组 成 。BC56820是具有24个万兆口，4千兆口 的以太网交换芯片。其中16个万兆口提供给 16个线卡槽位，上联端口最多有4个万兆口 或12千兆口。单盘对线卡的管理通道采用交 换芯片BCM53212。BCM53212是一种集成 了24端口FE物理层(PHY)收发器和2端口千 兆位以太网媒体接入控制器的交换芯片。对 上联盘的管理采用RS485接口。
