通信电源简单原理及设备介绍
什么是整流器？整流器的主要功能是什么？
整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC） 的装置。即所谓的AC－DC变换。
为了确保通信电源不中断、无瞬变，可采用静止型交流不停电电源系统，也称UPS。UPS一般都由 蓄电池、整流器、逆变器和静态开关等部分组成。市电正常时，市电和逆变器并联给通信设备提供交流 电源，而逆变器是由市电经整流后给它供电。同时，整流器也给蓄电池充电，蓄电池处于并联浮充状态。 当市电中断时，蓄电池通过逆变器给通信设备提供交流电源。逆变器和市电的转换由交流静态开关完成。
目录
1
通信电源系统的基本组成及交直流供电指标
2
通信电源系统的简单供电原理及分析
3
通信电源设备的主要技术指标
4
设备分类介绍
一、通信电源系统的基本组成和工作原理
为通信设备及保证通信的建筑负荷供电的各种电源设备组成的供电系统，称之为通 信电源系统。
通信电源好比通信设备系统中的心脏，它是不允许中断的。电源的安全、可靠是保 证通信系统正常运行的重要条件。否则，整个通信系统将会中断和瘫痪。
二、直流供电系统
1、系统组成
通信设备的直流供电系统由高频开关电源（AC/DC）、蓄电池、DC/DC变换器和直流配电屏等部分组成。 1）整流器：
从交流配电屏引入交流电，将交流电整流为直流电压后，输出到直流配电屏与负载及蓄电池连接， 为负载供电，给电池充电。 2）蓄电池：
交流停电时，向负载提供直流电，是直流系统不间断供电的基础条件。 3）直流配电屏：
通信机房配套标准化电源设计要点
通信机房配套标准化电源设计要点以《通信机房配套标准化电源设计要点》为标题，实施电源设计是通信机房设计的重要组成部分之一，通信机房设计中的配电系统设计要求比较高，设计中既要安全又能满足业务的要求，要采取合理的电源解决方案，保证机房操作运行的稳定性和可靠性。
一、通信机房配套标准化电源设计（1）电源模块的选择1.1确定电源模式当前机房配套标准化电源设计主要有双元电源、三相电源和交流电源等三种模式。
根据用电量、配电系统结构、电源系统环境等考虑，确定机房用电量，确定可以选择哪种电源模式，以便下一步进行配电系统设计。
1.2定电源型号电源型号的选择要根据电源模式的选择，可以采用逆变器和UPS 电源系统，也可以选择稳压电源和蓄电池等，通常情况下，对于高容量及关键节点的电源，一般采用UPS电源系统，而低容量及非关键节点的电源，一般采用立式稳压电源，低容量电源可以考虑节能、静音产品优先考虑。
1.3定电源运行模式机房配套标准化电源设计时，需要根据机房实际使用情况确定电源的运行模式，一般有普通运行模式、紧急模式和临时模式等。
普通运行模式是指机房设备正常运行，采用稳压电源或UPS电源；紧急模式是指机房设备正常运行，同时采取蓄电池措施；临时模式是指机房用电量暂时增加，但时间不长，只采取紧急模式等。
二、机房配套标准化电源设计（2）电源模块的布设2.1源线路布设电源线路布设要确保供电质量，有利于电源系统长期稳定运行。
根据机房设备的实际电源需求，将电源线路布设到主要设备，以满足机房电源供应的要求。
2.2源模块的调试电源模块的调试是机房配套标准化电源设计的最后一步。
主要包括模块的安装、内部线路的调试、电气参数的测试、调节及保护功能的调整及系统联调等环节，为了确保系统的运行稳定，要认真负责。
系统调试完成后还要进行安装调试现场报告和电源合格证书等，以便确保电源系统的合格运行。
三、结论机房配套标准化电源设计是重要组成部分，要安全又能满足业务的要求，首先要确定电源模式，确定电源型号，确定电源运行模式，然后布设电源线路，完成机房配套标准化电源设计，最后要进行调试和报告，以确保系统的正确运行。
通信机房供配电配置标准
通信机房供配电配置标准总结：
1. 供电系统应满足通信设备的电源需求，包括额定电压、电压波动范围、频率及频率变化范围等。
2. 供电系统应具备较高的可靠性，如采用双路供电、备用电源等措施，以确保通信设备在故障情况下能正常运行。
3. 供电系统应具备良好的电磁兼容性，防止电磁干扰影响通信设备的正常工作。
4. 供电系统的设计应符合相关国家和行业标准，如GB 50174-2017《数据中心设计规范》、YD 5003-2010《通信局（站）防雷与接地设计规范》等。
5. 机房内应设置合理的配电设备和线路，如配电柜、开关柜、母线槽等，以实现电源的合理分配和传输。
6. 机房内电源线应采用阻燃或耐火材料，并进行可靠的接地处理，以确保电力安全。
7. 机房内应设置相应的电源监控系统，对供电系统的运行
状态进行实时监测和记录，便于及时发现和处理问题。
8. 机房内应设置备用发电设备，如柴油发电机组、燃气发电机组等，以应对突发停电情况。
9. 机房内应设置UPS（不间断电源）系统，为关键设备提供持续稳定的电力供应。
10. 机房内应设置电池组作为备用电源，以确保在主电源失效时，通信设备能够继续运行一段时间，便于进行应急处理。
列头柜
列头柜（AFC）
普通列头柜
一、电源分配列柜简称列头柜，本设备主要用于通信机房及站传输设备机房，安装在设备的列头和列尾，与条形架通信机列、光端机列等配套,通过本设备中的配电装置，为通信设备进行电源分配。
二、特点1. 采用标准的19英寸机柜柜体，内部采用单元化设计，整齐美观。
普通采
用玻璃门设计，直观可靠。
机柜顶部和底部均进缆孔，以便从机房走线
槽道上进缆或从电缆沟下进缆。
2. 采用高可靠性的断路器, 摆脱了熔丝保护的缺点，极大限度的缩短了故障
处理时间，使设备使用安全可靠。
3. 该列头柜为各分支路配有过载,短路保护功能另外可以配备消防联动控
制，其性能稳定可靠．
4. 标准电源分配柜最大可提供96个支路，采用端子输出。
5. 内设统一零排、地排可以有效保证接地。
三、主要技术参数
1．工作条件1）工作温度：+5℃～40℃。
2．相对湿度：不大于85%（+30℃）。
3．大气压力：70Kpa～106Kpa。
4. 输入电压：Ac380V、Ac220V
5.输出电压：Ac380V、Ac220V
6.控制电压：Dc24V、DC48V、Ac220V
外型尺寸：(mm)
根据客户要求，可以定制非标外型的基本尺寸，以满足实际
机柜型
普通型
杭州勤诚科技有限公司。

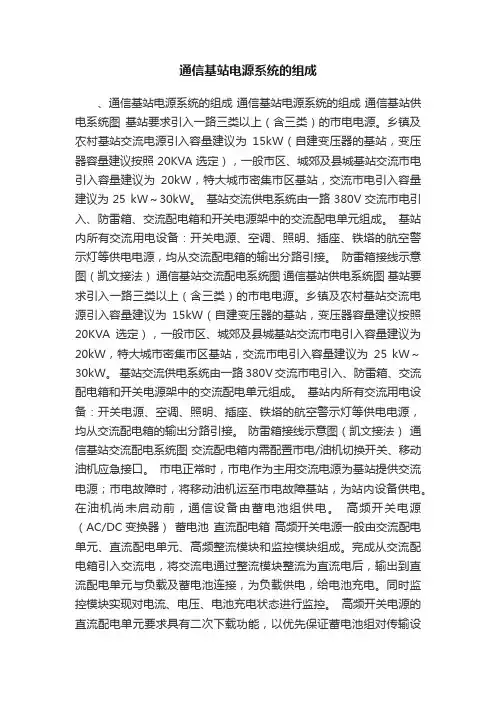

通信基站电源系统的组成
通信基站电源系统的组成、通信基站电源系统的组成通信基站电源系统的组成通信基站供电系统图基站要求引入一路三类以上（含三类）的市电电源。
乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定），一般市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。
基站交流供电系统由一路380V交流市电引入、防雷箱、交流配电箱和开关电源架中的交流配电单元组成。
基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的航空警示灯等供电电源，均从交流配电箱的输出分路引接。
防雷箱接线示意图（凯文接法）通信基站交流配电系统图通信基站供电系统图基站要求引入一路三类以上（含三类）的市电电源。
乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定），一般市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。
基站交流供电系统由一路380V交流市电引入、防雷箱、交流配电箱和开关电源架中的交流配电单元组成。
基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的航空警示灯等供电电源，均从交流配电箱的输出分路引接。
防雷箱接线示意图（凯文接法）通信基站交流配电系统图交流配电箱内需配置市电/油机切换开关、移动油机应急接口。
市电正常时，市电作为主用交流电源为基站提供交流电源；市电故障时，将移动油机运至市电故障基站，为站内设备供电。
在油机尚未启动前，通信设备由蓄电池组供电。
高频开关电源（AC/DC变换器）蓄电池直流配电箱高频开关电源一般由交流配电单元、直流配电单元、高频整流模块和监控模块组成。
完成从交流配电箱引入交流电，将交流电通过整流模块整流为直流电后，输出到直流配电单元与负载及蓄电池连接，为负载供电，给电池充电。
同时监控模块实现对电流、电压、电池充电状态进行监控。
机房布置及UPS部分详述
机房布置及UPS部分详述1 前言电脑机房作为企业内部管理的核心部门，管理整个厂区最关键的网络设备和应用数据，它负责着企业的信息、数据通讯。
其地位可以说是重中之重。
我公司作为专业的系统集成商，已在这方面积累了丰富的经验。
愿我们提出的解决方案能给贵公司带来最高效、安全的工作环境。
2 总配电办公楼设总配电柜。
总配电柜应安装双翻闸刀，为电网供电或备用供电切换总开关作为投/切总电源之用。
闸刀和总开关根据实际负荷选用。
预留外连发电机或发电车的连接。
争取多路供电，并且供电容量有保障。
总配电柜各分路开关分别控制照明、空调、插座、电脑等，其容量根据各路负荷选定,合理地布设各配电箱、线路、以及各种照明开关插座。
屋内布线应使电能传送安全可靠，布置合理。
导线截面积应能满足负荷电流和机械强度，导线的绝缘应符合线路安装和敷设环境（参照电工手册）导线敷设时，应垂直或水平敷放，穿过楼板时，应设钢管保护。
室内电气管线和配电设备与各种管道设备应保持最小规定距离。
配线时应尽量减少导线接头，在穿管导线和槽板配线中间不允许有接头如果供电系统供电过低、过高或不稳（单相电压高于185V，底于240V），应安装稳压电源，选用三相大功率自动补偿式稳源，功率按招实际负荷×1.43计算，一般不小于100KV A。
接地系统是安全用电的重要保护措施，应符合技术要求实施：接地电阻为：工作接地电阻为4欧姆，保护接地电阻4～10欧姆，重复接地电阻不大于10欧姆。
接零单位和接地单位要分清，设备不允许接地和接零混用。
接零系统中，零线必须重复接地，并防止零线断线。
接地线不能少于二根，其中一根为自然接地，另为人工接地。
2.1 机房配电服务器、网络设备建议配双路电源，分别接在两个UPS上。
UPS通配线间供电由总配电柜直接接入，在机房设配电箱一个，根据不同供电性质分配至网络设备、照明、空调、UPS。
计算机房电源容量不小于20KV，为三相四线制进线，而整个机房计算机UPS容量为10KV以上，延时6～8小时,考虑充足的供电保障。
