电梯控制技术1
电梯控制技术复习题及答案(1)
电气类：相序继电器、熔断器、热继电器、断路器或过流继电器、电气门锁开关、上下端站保护开关、超速保护开关、急停开关、超载开关、安全触板与光电开关、光幕、张紧轮开关、液压缓冲器开关
11．曳引钢丝绳常漆有明显标记，这是（）标记。
A．换速B．平层C．加油D．检修
12．门滑轮固定在门扇上方，每个门扇至少装有（）。
A．１只B．２只C．３只D．４只
13.电梯的额定载重量和额定（）是电梯的两个主要参数。
A.功率B.速度C.电压D.转速。
14.对重与轿厢对应悬挂在曳引绳的另一端，对重起到平衡（）重量的作用。
A．55 B．65C．75D．85
8．（）电梯的层门门扇与门扇之间、门扇与门套、地坎之间的间隙应不大于6㎜。
A．乘客B．载货C．杂物D．船用
9．导轨支架安装要求，每两个导轨支架中间间距应小于成等于（）米。
A．２.5 B．3C．3.5D．1.5
10.轿厢导靴一般有（）。
A．2个B．4个C．6个D．8个
1、选择题（每题2分，共30分）
1.电梯、自动扶梯每（）年进行一次全面检测发证才能运行。
A．一年B.半年C.二年D.三年
2．电梯、自动扶梯在安全检验合格有效期届满前（）月向特种设备检验检测机构提出定期检验要求。
A．一个月B．二个月C．三个月D．四个月
3．《特种设备作业人员证》每（）复审一次。
A．一年B.半年C.二年D.三年
4．曳引减速器的作用是降低转速和增大转矩。（）
5．曳引钢丝绳的伸长和缩短与气候变化有相当的关系，一般冬季钢丝绳会缩短。( )
电梯使用的安全技术
电梯使用的安全技术电梯是现代化城市生活中必不可少的交通工具，为了保证乘客的安全，电梯配备了一系列的安全技术。
下面将介绍电梯使用的主要安全技术。
1. 限速器：电梯的最大运行速度是有限制的，而限速器就是用来控制电梯的运行速度的。
当电梯超过了设定的速度范围时，限速器将会触发制动系统，使电梯停止运行，确保乘客的安全。
2. 安全钳(安全钳装置)：安全钳是电梯安全系统中重要的一环。
它是一对位于电梯顶部和底部的夹具，电梯在运行时，如果出现事故或机械故障，安全钳可以迅速夹住电梯的导轨，阻止电梯的自由下落，保护乘客的安全。
3. 紧急制动系统：紧急制动系统是电梯的一个重要安全技术。
当电梯出现事故或机械故障时，紧急制动系统可以迅速将电梯停止运行，防止乘客受到伤害。
这个系统通常包括刹车系统、减速器和制动器等。
4. 电梯重载保护：电梯重载保护是为了避免电梯超载而设计的安全技术。
每个电梯都有一个额定载荷的上限，一旦超过这个上限，电梯将会自动停止运行，以避免危险情况发生。
5. 电梯门安全系统：电梯门安全系统主要包括门闩和门轴两个部分。
门闩是位于电梯门内部的机械装置，当电梯门关闭时，门闩会自动锁住，防止乘客在电梯运行时意外掉落。
而门轴则是位于电梯门两侧的轴承，它可以确保电梯门的顺利开关，防止夹住乘客。
6. 电梯电源备份系统：电梯电源备份系统是为了避免由于停电导致电梯停止运行而设计的。
它一般包括电池组、备用发电机等设备，一旦主电源中断，备份系统会立即接管电梯的供电，使电梯保持正常运行，确保乘客顺利到达目的地。
7. 紧急呼叫装置：每部电梯都配备了紧急呼叫装置，一旦乘客遇到危险或有紧急情况发生，可以通过按下呼叫按钮来与外界联系。
这些呼叫装置通常与监控中心或其他与电梯管理相关的部门相连，以便及时提供帮助。
8. 火警报警系统：电梯中安装了一套火警报警系统，一旦电梯内部或周围发生火灾，系统会立即发出警报，并将警报信息传输给监控中心。
这样可以及时调动救援人员，并提醒乘客采取适当的自救措施。
PLC在电梯控制系统中的应用技术
PLC在电梯控制系统中的应用技术电梯作为现代城市中不可或缺的交通工具，其安全性和稳定性对于乘客来说至关重要。
为了保证电梯的正常运行，使用可编程逻辑控制器（PLC）成为了一种先进而可靠的控制技术。
本文将介绍PLC在电梯控制系统中的应用技术，探讨其优势和发展前景。
一、电梯控制系统概述电梯控制系统是指通过一系列电子设备控制电梯的运行和操作。
其主要包括电梯控制器、电梯驱动器、电梯运行监测系统等。
而PLC作为电梯控制器的核心部件，负责处理和控制电梯的各种运行状态和指令。
二、PLC在电梯控制系统中的应用1.电梯运行模式控制在电梯的日常运行中，PLC可以根据输入的信号和条件，控制电梯的运行模式。
例如，根据乘客的呼叫请求和当前电梯的运行状态，PLC 可以判断何时启动上行或下行，甚至是停运。
通过编程逻辑，PLC可以实现多种运行模式的切换，提高电梯的运行效率和用户体验。
2.电梯门控制电梯门的开关是电梯运行中一个非常重要的环节。
PLC可以通过接收传感器信号，控制电梯门的开关时间和逻辑。
通过精确的控制，PLC 可以确保电梯门的平稳开关，防止夹人等安全事故的发生。
3.电梯安全系统为了确保电梯乘客的安全，电梯控制系统中必须包含安全系统。
而PLC作为电梯控制器的核心部件，可以监控电梯的运行状态和各种故障。
当发生故障时，PLC能够及时发出警报并采取相应的措施，保障乘客的安全。
4.紧急救援系统在电梯遇到紧急情况时，例如电力故障或火灾等，在PLC的控制下，电梯可以自动进入到最近的楼层并开启门禁，以便乘客安全撤离。
而PLC可以根据预设的逻辑进行判断和动作，提高应急救援的效率和准确性。
5.故障诊断与维护PLC通过对电梯各个部件的监测和诊断，可以实时获取电梯的运行状态和故障信息。
这将极大地方便维修人员对电梯进行维护和保养，并能够更快地排除故障，减少维修时间和成本。
三、PLC在电梯控制系统中的优势1.可靠性高：PLC具备高可靠性的特点，能够稳定运行并长时间工作，保证电梯的正常运行。
《电梯控制技术》幻灯片
Ud，从而使转速回到原来的稳态值上，实现了转速无静差调节。
• 总的ΔUct变化曲线为曲线1和曲线2相加。在整个调节过 程中，初始和中间阶段比例局部的调节起主要作用，它迅 速抑制转速的下降，使转速上升。在调节过程的后期，转 速降落已很小，比例调节的作用已不显著，而积分调节作 用上升到主要地位，并依靠它最终消除静差。
• 〔三〕闭环控制系统 在图4-1所示系统中，参加一台测 速发电机，并对电路稍作改变，就构成了转速闭环控制系 统〔如图4-3所示〕。它抑制了开环控制系统精度不高和 适应性不强的缺点，由于引入反响环节，使输出量对控制 作用有直接影响。因此，提高了控制质量。相应的系统方 框图如图4-4所示。由于采用了反响回路，致使信号的传 送路径形成闭合环路，使输出量反过来直接影响控制作用， 以求减小或消除偏差。
• 从上述的系统抗负载扰动过程变化曲线可以看出，无静差 调速系统只是在稳态上的无静差，在动态时〔即过渡过程 中〕还是有差的。一般衡量调速系统抗扰过程的动态性能 指标主要有最大动态速降Δnmax和恢复时间tv(见图4-11)。
• 比例积分调节器的等效放大系数在动态和稳态时是不同的。 在动态时放大系数较小，以满足系统稳定性的需要；在稳 态时放大系数很大，以满足系统无静差的需要。所以比例 积分调节器很好地解决了系统动、稳态之间的矛盾，因而 在调速系统和其它控制系统中获得了广泛的应用。
• 假设电动机的转速由于某种原因突然下降〔例如：电源波动或导轨不 直等〕，该系统就会出现以下控制过程： n↓→uf↓→Δu =〔ug-uf 〕 ↑→uK↑→ua↑→n↑
• 控制的结果是使电机转速上升，到达期望值为止。
• 在本系统中，电动机是控制对象，电动机轴上的转速n是被控量。转 速n经测速发电机测出并转换成适量的电压后，再经反响通道送至电 压放大器的入端与速度给定电压比较后，控制电动机的转速，从而构 成一个闭环控制系统。
《电梯控制技术》课件
技术的发展
随着时间的推移，电梯技术 逐渐发展，从手动操作到现 代电脑控制，带来了更高的 安全性和便利性。
电梯控制系统的作用和原理
1 提供安全运行
电梯控制系统确保乘客和货物在电梯内安全运行，有效地监测和控制各个部分的运行。
2 调度和调整
电梯控制系统能够调度和调整多个电梯，以满足不同楼层的需求，并在高峰期提供快速 响应。
结语
1 应用前景
电梯控制技术在现代城市交通中起着至关重要的作用，随着人口增长和城市化进程加快， 其应用前景更加广阔。
2 可持续发展趋势
随着科技的不断进步，电梯控制技术将不断发展，以适应人们对出行便利性、安全性和 能效性的需求。
2
紧急刹车装置
紧急刹车装置是电梯的重要安全设备，能够在紧急情况下迅速停止电梯的运行，保护乘客免 受伤害。
未来发展趋势
电梯智能化的发展和应用
随着人工智能和物联网的发展，智能电梯将成为未 来的趋势，提供更智能、便利和安全的出行体验。
无人驾驶电梯的前景
无人驾驶技术的应用将进一步提升电梯的自动化程 度，减少人为干预，使电梯运行更加高效和安全。
《电梯控制技术Leabharlann PPT课 件电梯控制技术是现代城市交通中不可或缺的一部分。本课件将介绍电梯的作 用和历史，以及电梯控制系统的原理和应用。
电梯的作用及历史
改变城市交通
电梯的出现彻底改变了城市 交通方面的格局，带来了更 高的建筑和更高效的出行。
古老的起源
虽然现代电梯看起来很现代， 但其起源可以追溯到公元前3 世纪的古希腊和古罗马时期。
现代电梯控制系统使用CAN通信技术，实现电梯之间的数据传输和控制，提高了系统的可靠 性和灵活性。
总线控制系统

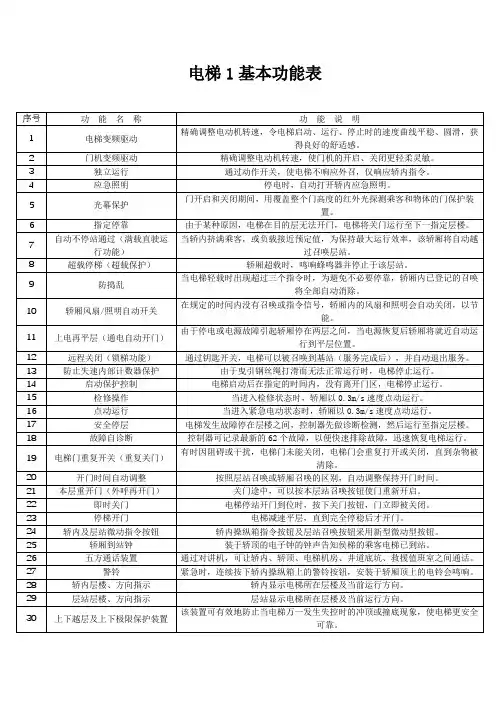

电梯1基本功能表
上行超速保护装置
当电梯上行的速度超过额定速度的1.2倍时，该装置自动将电梯减速或制停。
33
消防返回
启动基站或监控屏上的钥匙开关，所有召唤均被取消，电梯立即驶往指定救援层站停靠，并自动开门。
34
梯门反向控制（限制关闭力）
关门时的最大力限制值可调节。关门时受到阻力碍使反向力达到此最大值时，梯门将重新打开。
5
光幕保护
门开启和关闭期间，用覆盖整个门高度的红外光探测乘客和物体的门保护装置。
6
指定停靠
由于某种原因，电梯在目的层无法开门，电梯将关门运行至下一指定层楼。
7
自动不停站通过（满载直驶运行功能）
当轿内挤满乘客，或负载接近预定值，为保持最大运行效率，该轿厢将自动越过召唤层站。
8
超载停梯（超载保护）
轿厢超载时，鸣响蜂鸣器并停止于该层站。
12
远程关闭（锁梯功能）
通过钥匙开关，电梯可以被召唤到基站（服务完成后），并自动退出服务。
13
防止失速内部计数器保护
由于曳引钢丝绳打滑而无法正常运行时，电梯停止运行。
14
启动保护控制
电梯启动后在指定的时间内，没有离开门区，电梯停止运行。
15
检修操作
当进入检修状态时，轿厢以0.3m/s速度点动运行。
16
44
门区外不能开门的保护
电梯在非平层位置不能开门，防止发生意外。
★注：技术参数中相关尺寸以现场尺寸为准
38
自返基站功能
当没有内外呼时，轿厢会在最后停层站等待一定时间后自动返回基站。
39
自动修正轿厢位置
当轿厢不是处于最佳平层位置时，电梯会自动修正轿厢位置再平层。
40
逆向运行保护
电梯自动控制技术课后答案
《电梯自动控制技术》模块一习题答案一、判断题（正确的打“√”，错物的打“×”）1√2√3√4×5×6√7√8√9√10√11√12×13×14×15×16×17×18√19√20√21×22×23√24√25√26×27×28√29×30√31×32×33×34×35√36√37×38√39√40√41×42√43√44×45√46×47×48×49×二、选择题（请将答案填在题前的括号内）1C. 2A .3B.4B .5D. 6D .7D .8D. 9A .10B. 11B. 12C. 13C. 14C. 15C.16C. 17B. 18C. 19A. 20C.21B. 22D. 23B. 24C. 25D. 26B. 27B. 28B.29D. 30D. 31A. 32D. 33A. 34B. 35C.三、简答题1.曳引传动是曳引绳与曳引轮之间的摩擦来完成的，它有较大的适应性，对于不同的提升高度，只改变曳引绳的长度，而不用改变结构。
这种结构还使曳引绳的根数增多，而轿厢冲顶时，绳与轮之间可以空转，因此，加大了电梯的安全性。
2.电梯的八大系统：曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统。
3.为了防止人员坠落或剪切，对电梯门系统的设置的要求是：（1）电梯每一个楼层的层门上都装有层门钩子锁装置，门锁锁钩的啮合深度≥7mm时，门锁电气触头才允许接通；（2）每个层门都装有自动关门装置，当轿厢不在层站时，能自动将层门关闭；（3）门关闭后，门扇之间、门扇与门套、门扇与下端地坎之间的间隙应尽可能小。
对于客梯，此间隙≯6mm，对于货梯，此间隙≯8mm。
《电梯控制技术》课程标准
《电梯控制技术》课程标准一、课程性质及任务电梯控制技术课程是电气自动化专业（电梯技术方向）、楼宇智能化工程技术专业及从事电梯安装、维修等岗位学生的必修课。
该课程以电梯基本机械结构和电气控制环节为核心，使学生理解电梯的基本结构和工作原理。
二、课程目标1．知识与技能目标：通过本课程的学习，使学生建立电梯控制、选用、维保的基本概念，掌握电梯的结构和运动规律，具备一定的电梯控制、选型、安装、运行分析和应用能力。
2．过程与方法目标：通过对电梯控制技术的学习使学生的思维和分析方法得到一定的训练，在此基础上提高对电梯技术的认识，并具备一定的电梯分析和应用能力，为以后专业发展打下基础。
3．情感、态度与价值观发展目标：通过本课程的学习，培养作为一个机电工程技术人员必须具备的坚持不懈的学习精神，勇于探索的科学态度和积极向上的价值观，为未来的学习、工作和生活奠定良好的基础。
三、教学内容项目一电梯的基本结构任务一电梯基本结构的初步认识一、电梯的总体结构二、电梯各主要部件的分布、功能及其安装任务二机房设备的安装及要求一、驱动系统的安装二、限速器的安装三、控制柜和电源控制箱的安装任务三导轨的安装及要求一、导轨支架固定二、导轨的安装与校正三、导轨安装质量要求四、导轨清理任务四平层装置和极限限位装置的安装及要求一、平层装置的安装二、极限限位装置的安装任务五层门的安装及要求一、层门地坎的安装二、门套和层门上坎架的安装三、门导轨的安装四、层门的安装项目二电梯电气故障的诊断与排除任务一电梯检修运行与电气故障的诊断和排除一、图纸识读二、各回路之间的逻辑关系任务二电梯快车运行与电气故障的诊断和排除一、电梯呼梯与楼层显示系统二、门机三、井道自学习任务三电梯辅助电路电气故障的诊断和排除一、电梯照明电路二、报警装置项目三电梯机械故障的诊断与排除任务一曳引机抱闸装置的检查与调整一、抱闸装置结构认识二、抱闸间隙的机械调整要求三、检查抱闸制动片的磨损四、抱闸铁心行程任务二钢丝绳的检查与调整一、曳引钢丝绳的结构与规格二、维修保养中钢丝绳的检查内容及相关保养标准任务三平层精度的检查与调整一、电梯的平层装置二、电梯平层原理三、电梯平层的标准任务四限速器安全钳的检查与调整一、限速器二、安全钳任务五层、轿门的检查与调整一、电梯门的基本组成二、层门结构项目四信号控制的故障诊断与维修任务一电梯一体化驱动控制器简介一、主控器各个部分的结构与组成二、主控器的硬件结构和工作原理三、主控器与轿厢及厅门层楼显示控制器通信连接任务二电梯调试功能的方法指导一、调试前的准备工作二、检修运行调试过程三、快车运行调试过程任务三电梯控制系统的故障诊断与维修一、重要信号的安全检测二、继电器、接触器故障检测三、主回路故障检测四、微机的通信检查项目五电梯的保养任务一电梯的每日保养一、电梯维护保养的基本要素二、电梯每日保养基本项目（内容）和要求任务二电梯的半月保养电梯半月保养基本项目（内容）和要求任务三电梯的年度保养一、电梯季度保养基本项目（内容）和要求二、电梯半年保养基本项目（内容）和要求四、实践环节教材将电梯机电各部分在维修保养中出现重点和难点穿插在任务实施和实践训练中，便于学生有针对性地进行记忆和掌握。
电梯控制设计
本文在介绍电梯基本结构的基础上，阐述了电梯的拖动原理和控制原理，重点分析了电梯系统设计中如何用PLC实现控制系统并编制控制程序，研究并提出了基于PLC和变频器的VVVF电梯控制系统的实现方案，针对这些问题对电梯系统进行了新的设计.设计出了新的采用PLC进行逻辑控制，用变频器调速的电梯控制系统。
关键词：电梯，控制系统，PLC，变频器
目前，由可编程序控制器(PLC)和微机组成的电梯运行逻辑控制系统，.ïF.以很快的速度发展着。采用PLC控制的电梯可靠性高、维护方便、开发周期短，这种电梯运行更加可靠，并具有很大的灵活性，可以完成更为复杂的控制任务，己成为电梯控制的发展方向。
可编程序控制器，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机自1969年针对工业自动控制的特点和需要而开发的第一台PLC问世以来，迄今己30多年，它的发展虽然包含了前期控制技术的继承和演变，但又不同于顺序控制器和通用的微机控制装置。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电气操作维护人员的技能和习惯，摒弃了微机常用的计算机编程语言的表达方式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很容易。用户买到所需PLC后，只需按说明书或提示，做少量的安装接线和用户程序的编制工作，就可灵活而方便地将PLC应用于生产实践凡而且用户程序的编制、修改和调试不需要具有专门的计算机编程语言知识。这样就破除了u电脑"的神秘感，推动了计算机技术的普遍应用。可编程序控制器PLC在现代工业自动化控制中是最值得重视的先进控制技术。PLC现己成为现代工业控制三大支柱(PLC、CAD/CAM、ROBOT)之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通信联网功能，易与计算机接口、能对模拟量进行控制、具备高速记数与位控等高性能模块等优异性能，日益取代出大量中间继电器、时间继电器、记数继电器等组成的传统的继电一接触控制系统，在机械、化工、石油、冶金、轻工、电子、纺织、食品、交通等行业德到广泛应用气PLC的应用深度和广度已经成为一个国家工业先进水平的重要标志之一。
电梯电气原理与控制技术
电梯电气原理与控制技术一、电梯的基本组成和工作原理电梯由电动机、传动机构、导轨、轿厢和控制系统等部分组成。
其中，电动机提供动力，传动机构将电动机的转矩传递给导轨，导轨则通过导向器将轿厢沿着直线运动。
控制系统则负责对电梯进行监控和控制。
电梯的工作原理是利用重力和反作用力的平衡来实现的。
当电梯在上升时，重力会使得轿厢受到向下的拉力，而电机提供的驱动力则会产生向上的推力，两者平衡后便可实现上升；反之亦然。
二、电梯电气原理1. 三相异步电动机通常情况下，电梯采用三相异步电动机作为驱动装置。
这种电机具有结构简单、维护方便等优点，并且可以根据需要进行调速。
2. 变频器为了满足不同需求下对于速度和运行平稳度等方面的要求，现代化的电梯中常常采用变频器来调整驱动装置输出功率。
变频器通过改变输出频率来改变电机的转速，从而实现电梯的调速。
3. 电气控制系统电气控制系统是电梯的核心部分，主要由控制器、传感器、开关等组成。
其中，控制器负责监测电梯运行状态，并通过传感器获取相关数据来进行控制。
开关则用于控制轿厢门、楼层门等。
4. 保险装置为了保障乘客和设备的安全，电梯中配备了各种保险装置，如限位开关、超载保护装置等。
这些装置可以在出现异常情况时及时切断电源或停止运行，以避免事故发生。
三、电梯控制技术1. 信号处理技术信号处理技术是电梯控制的基础。
在信号处理过程中，需要对各种传感器采集到的数据进行处理和分析，并根据结果做出相应的决策。
这些决策可以包括轿厢运行方向、速度等方面的调整。
2. 算法优化技术算法优化技术旨在提高电梯运行效率和安全性。
通过对运行数据进行分析和建模，可以优化算法来提高运行效率和减少故障率。
例如，可以通过优化调度算法来减少轿厢等待时间和电梯运行时间。
3. 通讯技术通讯技术对于电梯控制来说也非常重要。
通过与其他设备进行通讯，可以实现电梯的联网控制和远程监控。
这样，维护人员可以及时了解电梯的运行状态并进行相应的维护和修理。
电梯自动控制技术 电梯电力拖动方式
磁通与频率的关系
常数k
二、变频调速
VVVF控制原则
Part-03.
变频调速电路
讲解
三、变频调速电路讲解
直流侧能耗方式的变频调速电梯的主电路
小结
01
调速原理
02
调速方式
03
•
变级调速
•
变转差率调速
•
变频调速
调压调频调速电路举例
思考
?
请思考下直流电机的斩波
调速的原理
轿厢的拖动方式：
交流
• 双速交流异步电动机定子串电阻调速拖动
• 交流调压-能耗制动的交流异步电动机拖动
• 交流调-反接制动的交流异步电动机拖动
• 变压变频VVVF交流异步电动机拖动
Part-02.
变频调速
二、变频调速
1. 变频调速的基础知识
从电机学可知交流异步电动机的转速公式：
60 f1
n
(1 s )
p
式中，n—电动机的转数，s—转差率， 1 —电网频率，p—磁极对数。
从公式分析，改变电动机供电电源的频率可实现交流电动机的调速。
二、变频调速
2. 异步电机调速方式
优点：设备简单、操作方便、机械特性
较硬、效率高、既适用于恒转矩调速，
变极调速
又适用于恒功率调速。
01.拖动方式
02.变频调速
1.变频调速原理
2.变频调速控制原则
03.变频调速电路讲解
Part-01.
拖动方式
一、拖动方式
轿厢的拖动方式：
直流
• 单相励磁、发电机组供电的直流电动机拖动
• 三相励磁、发电机组供电的直流电动机拖动
• 晶闸管供电的直流电动机拖动
《电梯控制技术》章节测试题及答案
项目一一、填空题1.为防止发生坠落和剪切事故，层门由________锁住，使人在层站外不用开锁装置无法将层门打开。
2.电梯额定速度是指________ 。
3.线槽内导线总面积应不大于线槽净面积的________。
4.曳引机纵向和横向水平误差均不应超过 ________。
5.曳引轮与导向轮或复绕轮的平行度误差应不大于________。
6.采用重锤式自动关闭装置时，钢丝绳护挡止铁和滑轮的间隙应在内________。
7.层门锁闭后，调整层门门锁的锁紧元件啮合长度不小于________。
8.滚轮与撞弓应可靠接触，滚轮边距撞弓边不应小于________。
二、选择题1.电梯曳引机通常由电动机、________、减速箱、机架和导向轮等组成。
A.曳引绳B.制动器C.轿厢D.对重2.电梯安装中，脚手架的脚手板两端应探出排管________。
A.100~150 mmB.150~200 mmC.200~350 mmD.300~400 mm3.凡从事 m以上，无法采取可靠防护设施的高处作业人员必须________。
A.2戴安全帽B.2系安全带C.2.5戴安全帽D.2.5系安全带4.导轨至少应有个导轨支架，其间距不大于________ m。
A.22B.22.5C.32D.235.机房承重梁埋入承重墙的深度应________。
A.不小于75 mmB.超过墙厚中心20 mmC.A+BD.无规定6.检修运行时不能上行但能下行的可能原因是________。
A.安全回路或门锁回路开关故障B.上限位开关故障C.上强迫减速开关故障D.下限位开关故障7.吊运物体时，为保证吊运过程中物体的稳定性，应使________。
A.吊钩吊点与被吊物重心尽可能近些B.吊钩吊点与被吊物重心尽可能远些C.吊钩吊点与被吊物重心在同一铅垂线上D.被吊物重心低些8.电梯中，一个重要的安全装置，给它通入电流则松闸，断电则制动，它就是________。
A.限速器B.制动器C.减速器D.极限开关三、判断题1.导向轮的主要作用是调整曳引绳与曳引轮的包角。
电梯控制系统技术方案
电梯控制系统技术方案1.系统架构电梯控制系统的核心是控制器，它负责接收和处理来自电梯内部按钮和外部调度器的指令，并控制电梯的运行。
在系统架构上，可以采用分布式控制的方式，将控制器模块化，分布在每个电梯车厢和每个楼层的调度器上。
这种架构可以提高系统的可靠性和容错性，同时减少通信延迟。
2.调度算法电梯调度算法是电梯控制系统的关键部分，它决定了电梯的响应速度和运行效率。
传统的调度算法主要是基于楼层按钮的优先级，但这种方式容易导致电梯拥挤和延迟。
因此，可以引入一些现代的调度算法来优化电梯的运行，比如基于最短路径的调度算法、基于流量预测的调度算法等。
这些算法可以根据实时的乘客需求和电梯运行状态来动态调整电梯的运行策略，提高系统的效率和用户体验。
3.数据采集和分析现代电梯控制系统可以通过传感器和数据采集设备收集大量的电梯运行数据，包括电梯的运行状态、乘客的流量和等待时间等。
这些数据可以通过云平台进行存储和分析，以提供实时的运行监控和故障诊断。
通过分析这些数据，可以发现电梯运行的瓶颈和问题，并采取相应的措施进行优化和改进。
4.通信和联网现代电梯控制系统可以通过通信网络进行远程监控和管理。
通过将电梯控制器连接到互联网，可以实现远程故障诊断、升级和维护。
同时，电梯控制器还可以与其他建筑管理系统进行集成，比如消防报警系统、安防监控系统等，以提高建筑物的整体安全性和管理效率。
5.安全性和可靠性电梯控制系统的安全性和可靠性是最重要的考虑因素之一、在设计和实施过程中，需要采取一系列的安全措施，比如电梯门传感器、紧急停止按钮、故障检测和监控设备等。
此外，还需要进行全面的测试和验证，以确保系统的稳定性和可靠性。
综上所述，基于现代技术的电梯控制系统的技术方案应该包括分布式控制架构、优化的调度算法、数据采集和分析、通信和联网、以及安全性和可靠性等方面的考虑。
这些技术方案可以提高电梯系统的效率、用户体验和安全性，为建筑物的管理和运行提供有力支持。
探讨超高速电梯中的关键技术
探讨超高速电梯中的关键技术超高速电梯是指运行速度超过每秒10米的电梯，它是现代城市高层建筑的重要交通设施之一。
随着城市高层建筑的不断增加，超高速电梯的需求也在不断增加。
而要实现超高速电梯的运行，关键技术就显得尤为重要。
本文将探讨超高速电梯中的关键技术，包括电梯运行控制技术、轿厢和导轨设计技术、安全系统技术等方面。
超高速电梯的关键技术一：电梯运行控制技术电梯运行控制技术是超高速电梯的核心技术之一。
在高速运行的情况下，电梯的载荷、速度、加速度等参数都需要进行严格的控制。
首先是电机驱动系统，超高速电梯采用的是无齿轮直线电机或者磁悬浮直线电机，这种电机能够提供更稳定的动力输出，同时减小了噪音和振动。
其次是控制系统，超高速电梯的控制系统需要具备更高的精度和灵活性，能够实时监测电梯的运行状态，并进行快速的调整。
轿厢和导轨是超高速电梯的另一重要组成部分。
在高速运行的情况下，轿厢需要具备更高的稳定性和安全性。
轿厢结构需要采用更耐高强度的材料，同时进行充分的重心设计和动力学仿真分析，以确保在高速运行时不发生晃动和共振。
导轨的设计也是至关重要的，它需要具备更高的平顺度和精度，能够确保电梯在高速运行时不产生偏移和摩擦。
安全系统是超高速电梯不可或缺的一部分。
在高速运行的情况下，电梯的安全性要求更加严格。
首先是故障检测系统，超高速电梯需要具备更高的自诊断和自检修能力，能够实时监测电梯的各项参数，及时发现并报警处理故障。
其次是制动系统，超高速电梯需要采用更高效的制动系统，能够在紧急情况下迅速停止电梯的运行。
最后是紧急救援系统，超高速电梯需要具备更快速、更可靠的紧急救援系统，能够在电梯发生故障时迅速救援乘客。
超高速电梯的关键技术包括电梯运行控制技术、轿厢和导轨设计技术、安全系统技术等方面。
这些关键技术的研究和应用将极大地推动超高速电梯的发展和普及，为现代城市高层建筑的交通提供更加高效、安全、舒适的解决方案。
在未来，随着科技的不断进步和创新，相信超高速电梯将会迎来更加美好的发展前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯的基础知识
五、电梯型号的表示方法
J1000/1.0-JX
含义：交流调速乘客电梯。额定载重量1000㎏，额定 速度1.0m/s，集选控制。
Z800/1.5-BL
含义：直流乘客电梯。额定载重量800㎏，额定速度 1.5m/s，并联控制。
3.THY2000/0.5-AZ
含义：液压货梯。额定载重量2000㎏，额定速度 0.5m/s，按钮控制，自动门。
电梯的基础知识
2、国家现行标准GB/T 7025.1、2-2008的规定 电梯行业随着建筑业的发展而快速发展起来，20世纪70年代中期颁布的老一代标准已经
不能适应电梯产品快速发展的要求。因此，我国于20世纪80年代中期起又先后颁布一批具 有国际水准的国家级电梯专业技术标准。这批标准的颁布和实施至今也已近20年了，经过 近20年时间的实践验证并结合我国具体情况，有的标准已作过不只一次的修订，关于
由于电梯是一种零碎分散、复杂的机电产品，产品只能以部件形式包装发货出厂，总装配工 作必须在远离制造厂的使用现场进行。 五、电梯产品是一种近拾多年来才迅速发展起来的产品
我国的电梯产品是20世纪80年代末后才迅速发展起来的，目前国内的电梯从业人员已近百万， 但能真正独立完成安装维修作业的人员紧缺，已对电梯的安全可靠运行产生一定 的负面影响。
进我国电梯工业的发展曾起到过不可磨灭的作用。其中的JB1435-74标准对乘客电梯、载货 电梯、病床电梯、杂物电梯等类别电梯及其井道、机房的型式、基本参数尺寸作过如表1-2 所示的规定。表1-2是JB1435-74标准对乘、货、病、杂物电梯及与之配套的井道、机房的型 式与尺寸所作规定的汇总表。由于该标准已于20世纪80年代中期被新颁现行标准GB/T 7025.1～3-1997所取代。因此对老标准JB1435-74的有关规定只作简略介绍，供学习时参考。
第一章
电梯的基础知识
第一章
电梯的基础知识
结合生活实际，谈谈目前同学们了解 的电梯类型有哪些？
电梯的基础知识
一.电梯的定义
GB/T 7024—2008《电梯、自动扶梯、自 动人行道术语》中将电梯定义为：服务于建筑 物内若干特定楼层，其轿厢运行在至少两列垂 直于水平面或与铅垂线倾斜角小于15°的刚性 导轨运动的永久运输设备。
环控制，进一步提高电梯性能和可靠性；
奥的斯先生发明的世 界首台安全电梯
电梯的基础知识
三、电梯的运行简况
1、这里的电梯是“特种设备安全监察条例”所指的电梯。这种电梯有起点站也有终点
站。对于三层站以上的电梯，起点站和终点站之间还设有停靠站。设在1楼的起点站常被称
作基站。
2、为了乘用人员的安全，各停靠层站设有层门，层门旁设有召唤箱。两端站的召唤箱
电梯由机、电两大部分构成，而且这些机电另部件或元器件又分散安装在电梯机房、井道底 坑及井道墙壁四周、层门洞内外，而且井道中间还吊挂着电梯的轿厢和对重装置。 三、电梯是一种以销定产的产品
由于电梯是一种零碎分散复杂的机类电综合产品，每一台电梯有16个以上主要技术参数和数 量比较多的标配功能和可选择功能… 。因此，电梯是一种必须根据用户不同要求而设计生产的 产品，是一种必须先签订营销合同，才能进行设计生产的产品。 四、电梯产品的总装配工作需在远离制造厂的使用现场进行
电梯作为升降设备，其起源可追溯到公元前1000多 年前我国劳动人民发明的辘轳。
但世界上第一部以蒸汽机为动力、配有安全装置的
载人升降机是1852年由美国人伊莱莎·格雷夫斯·奥的斯
发明的。
1889年美国奥的斯升降机公司推出了世界第一部以 直流电动机为动力的升降机，诞生了名副其实的电梯
1900年开始出现交流感应电动机驱动电梯；
《GB/T 7025.1、2-2008》对Ⅰ、Ⅱ、Ⅲ、Ⅳ电梯的修改结果参见教材作具体介绍。
电梯的基础知识
八 电梯产品（设备）的特点
一、电梯是一种涉及人们生命安全的机电类特种设备 依据2003年国务院颁布2010年国务院又作补充修订的“特种设备安全监察条例”的规
定，制造、安装、维修单位均隶属国家质量技术监督检验检疫总局管理，必须取得国家质量技 术监督检验检疫总局颁发的许可资格证方能从事电梯制造、安装、改造、维修业务。 二、电梯是一种另零碎分散复杂的机电综合产品
上各设置一只按钮，中间层站的召唤箱上各设置两只按钮。召唤箱上的按钮发出的信号称
外指令信号。
3、电梯的轿厢内设置有操纵箱，操纵箱上设置有手柄开关（20世纪80年代中期后不再
生产）或与层站对应的按钮以及开关门按钮，供司机或乘用人员适时控制电梯上下运行。
操纵箱发出的信号称内指令信号。
4、作为电梯基站的层门旁装设的召唤箱上，除设置一只召唤按钮外，还设置一只电锁 开关，以便下班关闭电梯时，司机或管理人员把电梯开（或召）回基站后，可以通过该电 锁开关的专用钥匙扭动该电锁开关，把电梯的层、轿门关闭妥，并自动切断电梯的控制电 源或动力电源，实现关门断电关闭电梯。
4.按其他方式分类
按额定速度范围
按机房布置方式
超高速电梯：v>3m/s 高速电梯(甲类梯)：2m/s<v≤3m/s 快速电梯(乙类梯)：1m/s<v≤2m/s 低速电梯(丙类梯)：1m/s<v≤2m/s 有机房电梯 无机房电梯 小机房电梯 侧置机房电梯
电梯的基础知识
五、电梯型号的表示方法
JJ45-86《电梯、液压梯产品型号编制方法》
电梯的基础知识
电梯的发展、分类、规格、参数及与建筑物的关系
除以上16个参数外，用户对电梯的功能要求…等也应与电梯制造厂商定后以合同形式签
字确认。
Hale Waihona Puke 二、电梯的主参数在上述16个参数中额定运行速度（m/s）和额定载重量（kg）又被称为主要参数中的主
参数。
电梯的基础知识
七、我国电梯专业技术标准对主要参数及其井道、机房型式尺寸的规定
1、老标准JB1435-74的规定
在2009年1月14日国务院颁发的《特种设 备安全监察条例》（第549号）中规定电梯定 义为：电梯，是指动力驱动，利用沿刚性导轨 运行的箱体或者沿着固定线路运行的梯级（踏 步），进行升降或者平行运送人、货物的机电 设备，包括载人（货）电梯、自动扶梯、自动 人行道等。
电梯的基础知识
二.电梯的起源与发展
电梯的基础知识
六、电梯的主要参数
电梯用户订购电梯时必须向电梯制造厂提供的16个主要参数，否则电梯制造厂就无法
设计、制造出满足用户需求的电梯产品。 16个主要参数是：
1、额定载重量（kg）；
2、轿厢尺寸（mm）；
3、轿厢形式：包括单或双面（前后）开门及其他特殊要求等；
4、轿门形式：包括封闭式中分、封闭双折式旁开门等；
5、电梯的运行工作情况与汽车有共同之处：其中载货电梯类似卡车；乘客电梯类似公
共汽车。
电梯的基础知识
四、电梯的分类
1.按电梯用途分类
乘客电梯（Ⅰ类）：代号TK 客货电梯（Ⅱ类）：代号TL 病床电梯（Ⅲ类）：代号TB 载货电梯（Ⅳ类）：代号TH 杂物电梯（Ⅴ类）：代号TW 住宅电梯：代号TZ 观光电梯：代号TG 船用电梯：代号TC 非商用汽车电梯：代号TQ
5、开门宽度（mm）；
6、开门方向：以人在层门外面对层门为准确定开门方向；
7、曳引方式：有半绕1:1吊索法、全绕1:1吊索法、半绕2:1吊索法…等。其中：半绕1:1吊 索法图如图1-1所示。
8、额定运行速度（m/s）：设计规定的电梯运行速度；
9、拖动方式：有交流双速、ACVV、交流单速感应电动机VVVF、永磁同步电动机VVVF等 拖动方式；
我国的电梯产品在20世纪70年代末前，归口第一机械工业部及其下属的起重机械运输研
究所管理。一机部及其下属的起重所为我国电梯工业的发展，曾组织过两次全国性电梯联
合设计、组织编写讨论颁布实施过JB1435-74、JB816-74、JB/Z110-74等一批电梯产品的部标 准。这批标准的颁布实施，结束了我国电梯产品设计制造无标准可依的时代，对规范和促
1903年出现曳引式驱动电梯；
1967年晶闸管用于电梯拖动，研制出了交流调压
调速电梯；
1976年微处理器应用于电梯；
80年代，出现交流变频调速系统；
1984年，日本将交流变频调速系统应用于2m/s以
上的电梯；
1985年将交流变频调速系统用于中、低速交流调
速电梯；在控制方面，微机全面取代继电器，实现闭
电梯的基础知识
四、电梯的分类
2.按电梯控制方式分类
按钮控制电梯：代号AZ、AS 信号控制电梯：代号XH 集选控制电梯：代号JX 并联控制电梯：代号BL 楼群程序控制电梯：代号QK 微机控制电梯：代号W
3.按电梯驱动方式分类
直流电梯：代号Z 交流电梯：代号J 液压电梯：代号Y
电梯的基础知识
四、电梯的分类
10、 控制方式：有轿内按钮控制、轿内外按钮控制、轿外按钮控制、单台集选控制、两 台集选并联控制、3台以上集选梯群控制等；
电梯的基础知识
六、电梯的主要参数
11、停层站数（站）：
12、顶层高度（mm）：
13、底坑深度（mm）：
14、提升高度（mm）；
15、井道高度（mm）；
16、井道尺寸（mm）：宽×深。
