注塑模具基本结构与注塑机
注塑模具介绍及典型结构分析
注塑模具介绍及典型结构分析注塑模具是在注塑机上使用的一种工具,用于将熔融的塑料注入到模具腔中,冷却并形成所需的产品形状。
它是塑料注塑成型过程中不可缺少的组成部分。
注塑模具通常由模具基板、进料系统、冷却系统、腔体、顶出系统和模具腔板等部分组成。
1.模具基板:模具基板是模具的主要支撑结构,通常由钢材制成。
它具有足够的刚度和强度来抵抗注塑过程中的压力和热应力。
2.进料系统:进料系统是将熔融的塑料从注塑机送入模具腔体的通道。
它通常包括喷嘴、导流槽和进料孔。
进料系统的设计对产品的填充、流动和冷却有着重要影响。
3.冷却系统:冷却系统用于从注射模具中引出热量并加快产品冷却。
它通常由冷却孔和水管组成。
冷却系统的设计应使塑料能够均匀冷却,以防止产品缩短、翘曲和变形。
4.腔体:模具腔体是产品的实际成型空腔。
它的形状和尺寸应与所需产品的形状和尺寸相匹配。
模具腔体由腔板和芯棒组成。
腔板是模具的主要成型部分,芯棒是用于形成产品中的内部结构的部分。
5.顶出系统:顶出系统用于将成型产品从模具腔体中顶出。
它通常包括顶针和顶出板。
顶出系统的设计应使产品能够顺利顶出,同时避免产品损坏。
注塑模具的典型结构可以根据产品形状和要求的不同而有所变化,下面是一些常见的注塑模具结构:1.平板模具:平板模具是最简单和最常见的注塑模具结构,适用于产品形状简单、尺寸较小的情况。
它由两个平板组成,中间夹着模具腔板。
2.滑块模具:滑块模具适用于具有复杂形状、有空心结构或需要多个材料注塑的产品。
它包括一个或多个滑块,通过滑动来形成产品中的空心部分或添加附加材料。
3.悬挂模具:悬挂模具适用于需要动态脱模的产品。
它的结构类似于滑块模具,但模具腔板安装在一个悬挂板上,可以以一定的角度进行移动,以便更容易顶出成型产品。
4.热流道模具:热流道模具适用于要求填充均匀、减少废品产生的高精度产品。
它包括热流道系统,通过加热来控制塑料的流动和冷却过程。
总之,注塑模具在塑料注塑成型过程中起到至关重要的作用,通过不同的结构设计,可以满足不同产品的形状、尺寸和要求。
《注塑模具基本结构》课件
移动,使模具型腔打开,制品从型腔中脱落。
03
合模时,动模在液压缸的作用下向前移动,与定模闭
合,形成型腔,准备进行下一次注塑过程。
塑料的注入与成型
塑料的注入与成型是注塑模具 的核心部分,涉及到塑料熔体 的流动和成型。
在注射过程中,塑料熔体在压 力作用下通过喷嘴注入模具型 腔中,并迅速填充整个型腔。
在填充过程中,塑料熔体受到 模具型腔的冷却作用,逐渐固 化形成塑料制品的形状和尺寸 。
保养与维护建议
定期润滑
使用适当的润滑剂定期润滑模具各部 件,以减少磨损和摩擦。
定期检测
定期对模具进行全面检测,确保各部 件工作正常。
建立维护档案
记录模具的使用和维护情况,以便跟 踪和发现问题。
培训操作人员
确保操作人员熟悉模具的结构和工作 原理,正确操作和维护。
THANKS
感谢观看
REPORTING
脱模与制品取
脱模与制品取出是注塑模具最后一个动作,涉及到制品从模具型腔中脱落和取出 的过程。
脱模时,动模在液压缸的作用下向后移动,使制品从型腔中脱落。同时,顶出系 统将制品从模具顶出孔中顶出,以便取出制品。
PART 04
注塑模具的设计与制造
REPORTING
设计原则与步骤
确定模具类型
根据产品需求和生产条件,选择合适的 模具类型,如二板模、三板模等。
冷却水盖板
固定冷却水道和冷却水嘴的结构件。
排气系统
排气槽
设置在模具分型面或型腔壁上, 用于排除气体。
排气塞
可拆卸的零件,用于在特定位置 排气。
PART 03
注塑模具的工作原理
REPORTING
注塑过程
注塑过程是塑料通过注塑机加热、熔 化后,注入模具型腔中,冷却固化后 得到所需形状和尺寸的塑料制品的过 程。
注塑基础知识交流
一、注塑基本结构
二、注塑机的主要结构功能
一套注塑机主要由以下七大系统组成
① 注射系统 ② 合模系统 :1、机械式 2、液压式 3、液压-机械式 ③ 液压传动系统 ④ 电气控制系统 ⑤ 润滑系统 ⑥ 加热及冷却系统 ⑦ 安全监测系统
5
三、注塑成型的分类
橡胶注塑成型 橡胶注塑成型是一种将胶粒直接从机筒注入模型系统的生 产方法,橡胶塑胶的优点是成型周期短,生产效率高,取 消了胚料准备工序劳动强度小,产品质量优异
原因分析
改善方案
1、模具温度过低或者过高(阻力小)
1、提高模具温度(或降低模具温度)
2、熔料温度偏低(流动性差,需要高压) 2、提高熔料温度
3、注射压力或速度/保压压力过大
3、降低注射压力或速度及保压压力
4、胶件结构存在锐角(尖角--压力集中) 4、在锐角(直角)部位加R角
5、顶出速度过快
5、降低顶出速度
设计要素: 1.注射能力:在一个成形周期中,注射机对给定塑料的最大注射 容量或重量; 2.收缩率:在室温下,模具型腔与对应塑件二者的线性尺寸之差 和对塑件或模具线性尺寸之比; 3.脱模斜度:为使塑件顺利脱模,在凹模、型芯等成形零件与开 模或抽拔方向一致的侧壁上设置的斜度; 4.脱模距:分模后,取出塑件和主、分流道凝料所需的距离; 5.闭合高度:模具处于闭合状态下的总高度; 6.最大开距:注射机或压机的动、定工作台或上、下工作台之间 可分开的最大距离; 7.投影面积:注射模中,在与锁模力方向垂直的投影面上,注射 塑料投影的总面积; 8.模内压力:在注射压力下的熔融塑料对型腔表面的压力。
1、熔料温度过高 2、螺杆转速太快或背压过大 3、螺杆与炮筒偏心而产生摩擦热 4、射嘴孔过小或温度过高 5、色粉不稳定或扩散不良 6、射嘴头部黏滞有残留的熔料 7、止逆环/料管内有使原料过热的死角 8、回用水口料中有杂色料 9、进胶口太小或射嘴有金属堵塞 10、残料过多(熔料停留时间过长)
注塑模具简介
蒸汽模的应用:
汽车等厚壁外壳及外观零件; 各类家电产品的外壳或机壳; 大型LCD透光板,大口径塑件
镜头等光学仪器用零件; 薄的外壳注塑品; 精密注塑成型品。
一、注塑模具的定义

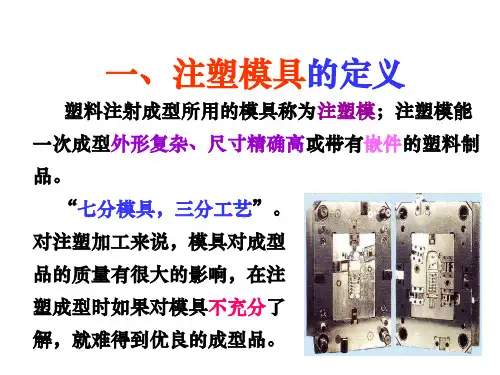

塑料注射成型所用的模具称为注塑模;注塑模能 一次成型外形复杂、尺寸精确高或带有嵌件的塑料制 品。
“七分模具,三分工艺”。 对注塑加工来说,模具对成型 品的质量有很大的影响,在注 塑成型时如果对模具不充分了 解,就难得到优良的成型品。
二、注塑模具的结构及组成
1、成型零件
赋予成型材料形状、结 构、尺寸的零件,通常由 型芯(凸模)、型腔(凹 模)以及螺纹型芯、镶块 等构成。
注塑模的分类方法很多,按其所用注塑机的类 型可分为卧式注塑机用注塑模、立式注塑机用注塑 模、角式注塑机用注塑模及双色注塑机用注塑模等; 按模具的型腔数目可分为单型腔和多型腔注塑模; 按分型面的数量可分为单分型面和双分型面或多分 型面注塑模;按浇注系统的形式可分为普通浇注系 统和热流道浇注系统注塑模;另外还有气辅注塑模 具、蒸汽模具、重叠式模具(叠模)。
导套
流道板 导向锁 型腔板 型芯板 回锁(弹弓) 隔片 卸器保护板 卸板 底夹板
六角螺丝
六角螺丝
顶夹板
导套(1) 主流道板 导套(2) 水口拉板 导向锁 型腔板 型芯板 回锁(弹弓) 隔片 卸器保护板 卸板 底夹板 六角螺丝
六角螺丝
三板模
四板模
热流道结构
热流道结构
热流道模具
重叠模具结构图
双色模具图
5、抽芯机构
对于有侧孔或侧凹的塑件,在被顶出脱模之前,须先 进行侧向抽芯或分开滑块(侧向分型),方能顺利脱模。
6、模温调节系统 ★
为了满足注射成型工艺对模具温度的要求,需要有 模温调节系统(如:冷却水、热水、热油、蒸汽、冷 风及电热系统等)对模具温度进行调节的装置。
注塑模具结构组成及作用-精品文档
2019.07.06
一、注塑模具的定义
塑料注射成型所用的模具称为注塑成型模具, 简称注塑模。注塑模能一次成型外形复杂、尺寸 精确高或带有嵌件的塑料制品。 “七分模具,三分工艺”。对注塑加工来说, 模具和注塑机一样对成型品的质量有很大的影响, 甚至可以说模具比注塑机所起的作用更大;在注 塑成型时如果对模具不充分了解,就难以得到优 良的成型品。
4、方铁:配合磁铁控制模具开合模。
5、公模板:固定公模仁及模仁承板。 6、模板承板:固定公模板,同时安插发热棒。 7、导料销:固定料带。 8、限位柱:限制导料销顶出高度。 9、模角:固定作用,同时给顶针板足够的高度运动行程
10、上顶针板:固定顶针。 11、下顶针板:固定上顶针板。 12、下固定板:固定模脚,垃圾钉,同时给下模一个基 础的固定及用于机台台面开合模固定模具。 13、垃圾钉:限高,使下顶针板跟下固定板配合顺畅, 预防有杂物流入此两板间,使顶针合导料销顶出不平。 14、顶棍柱(K.O柱):用于机台顶出顶针及导料销。 15、小顶针板块:固定导料销。
16、小顶针板:固定导料销。
17、顶针:顶出料带,使料带与模具脱离。 18、外拉杆:做用于拉开行腔及限制行腔开模距离。 19、发热棒:给模具升温。
20、模仁承板:固定后模仁及后模镶套镶件。 21、公模仁:固定镶针镶套,主要用于产品成型。 22、流道:注塑成型的一部分。 23、母模仁:固定前模镶块,主要用于产品成型。 24、母模板:固定母模仁。 25、小拉杆:固定上固定板和脱料板的开模行程。 26、模母仁垫板:固定母模仁,同时按插发热棒。
4、脱模机构
实现塑件和浇注系统脱模的装置,其结构形式很 多,最常用的有顶针、顶管、顶板及气动顶出等 脱模机构,一般由顶杆、复位杆、弹弓、顶杆固 定板、顶板(顶环)及顶板导柱/导套等组成。
注塑机的基本结构
注塑机的基本结构注塑机是一种常用的塑料加工设备,用于将熔化的塑料通过模具注射成型,制造各种塑料制品。
注塑机的基本结构由注射系统、锁模系统、液压系统、电器系统和加热/冷却系统组成。
注射系统是注塑机的核心部分,它由塑料加料装置、塑料融化装置和注射装置组成。
塑料加料装置用于将塑料颗粒或粉末送入塑料融化装置,塑料融化装置通过加热和搅拌使塑料熔化成为可注射的熔融状态,注射装置用于将熔融的塑料注入模具中。
锁模系统用于确保模具在注射过程中保持闭合状态。
锁模系统包括模具、模具板、活动板、固定板、导柱和导套。
在注射过程中,模具会承受较大的压力,锁模系统的设计和结构要足够强大和稳定,以确保模具不会变形或开裂。
液压系统是注塑机的动力系统,用于提供注射、开模和顶出等各个动作所需的动力。
液压系统由液压泵、液压缸、阀门和液压油箱等组成。
液压泵负责将液压油从油箱中抽取并通过管路送至液压缸,液压缸则负责产生相应的压力和力。
电器系统是注塑机的控制系统,用于控制注塑机的各项运动和工作过程。
电器系统包括主控制器、电气元件、传感器和执行器等。
主控制器通过接收传感器的信号,并发出相应的指令控制执行器的动作,实现注射、开模、顶出等工艺过程的自动化控制。
加热/冷却系统用于控制模具的温度,以确保注塑过程中塑料的熔化和冷却过程的良好控制。
加热/冷却系统由加热装置、温度控制器和冷却装置组成。
加热装置通过加热元件将热能传递给模具,温度控制器用于监测和调节模具的温度,冷却装置则通过冷却水或冷却气体将模具冷却至一定温度,以便于顶出和取出成型品。
注塑机的基本结构包括注射系统、锁模系统、液压系统、电器系统和加热/冷却系统。
这些部件相互协作,完成塑料制品的注射成型过程。
了解注塑机的基本结构对于正确操作和维护注塑机具有重要意义,能够提高生产效率和产品质量。
注塑机组成基本结构
注塑机组成基本结构
注塑机是一种用于制造塑料制品的设备,它主要由以下基本结构组成:
1.注塑机机身:注塑机机身是注塑机的主体结构,它由上下两个主体部件构成。
上半部分称为模板,下半部分称为固定板。
它们通过导柱和滑块连接。
模板和固定板都有注塑模具的安装面,用于固定注塑模具,使其紧密咬合,以便在注塑过程中形成塑料制品。
2.注射装置:注射装置是注塑机的核心部分,它由塑料熔体机构、螺杆、马达驱动、进料口、加热器、冷却器、喉管和喷嘴等部件组成。
塑料熔体机构将塑料颗粒加热融化,然后经过螺杆加压,通过进料口注入注塑模具中。
3.锁模装置:锁模装置是注塑机的关键部件之一,它负责将注塑模具锁紧在注塑机机身上,使其在注塑过程中保持稳定。
锁模装置包括模具装卸机构、模板、固定板、导柱、滑块、压簧等部件。
4.液压系统:液压系统是注塑机的动力来源,它由液压泵、电机、油箱、散热器、油管和液压元件等部件组成。
液压泵将液压油压力转换成机械能,通过油管传递给各液压元件,如锁模装置、注射装置、油缸等,完成注塑机的各种动作。
5.电控系统:电控系统是注塑机的控制中心,它由PLC控制器、触摸屏、电气元
件和传感器等部件组成。
电控系统可以控制注射装置、液压系统、锁模装置和其他设备的开关、温度、压力和速度等参数,实现注塑机的自动化控制和监视。
以上是注塑机的基本结构组成。
注塑机的性能和稳定性不仅取决于其各部件的质量和性能,还取决于各部件之间的协调和配合。
注塑模具原理及结构知识讲解
注塑模具原理及结构知识讲解注塑模具是一种常用的工业模具,广泛应用于塑料制品的生产过程中。
它的原理和结构对于理解和操作注塑工艺具有重要意义。
下面将详细介绍注塑模具的原理和结构知识。
一、注塑模具的原理:注塑模具的原理是通过将已熔化的塑料注入模具的腔室中,让塑料在模具中冷却成型,最终取出成品。
具体步骤包括:1.装模:将模具放入注塑机的模具固定板上。
2.注塑:将塑料颗粒加热融化,通过注塑机的射嘴注入到模具的腔室中。
3.冷却:在模具中冷却一定时间,让塑料逐渐凝固。
4.脱模:打开模具,将冷却成型的塑料制品取出。
注塑模具的原理是利用塑料的可塑性和流动性,在模具中通过加热和冷却过程,使塑料形成所需的形状和结构。
二、注塑模具的结构:注塑模具的结构主要由以下几个部分组成:1.模具座:模具座是注塑模具的基础部分,用于固定模具并与注塑机连接。
2.模具芯:模具芯用于成品的内部形状,它的结构一般比较复杂,需要通过动模使其与模具腔配合。
3.模具腔:模具腔用于成品的外部形状,它与模具芯配合,形成成品的空腔。
4.导柱和导套:导柱和导套用于确保模具的定位和活动。
导柱固定在模具座上,而导套则位于模具芯和模具腔的连接处。
5.冷却系统:冷却系统用于控制模具中塑料的冷却过程。
一般采用水冷却,通过在模具中设置冷却通道,将冷却水流经过,使模具中的塑料快速冷却凝固。
6.顶针和顶板:顶针和顶板用于顶出成品。
顶针直接接触模具腔内的塑料,在成型结束后,通过顶板将成品从模具中取出。
7.喷嘴:喷嘴负责塑料的加热和注射。
它连接注塑机的射嘴,将已熔化的塑料注入模具中。
8.排气系统:排气系统用于排出注入模具中的空气。
在注塑过程中,空气可能被困在塑料中,通过排气系统可以将空气排出,避免空气对成品的影响。
以上就是注塑模具的原理及结构知识的讲解。
注塑模具是塑料制品生产中不可或缺的工具,掌握其原理和结构对于理解和应用注塑工艺具有重要作用。
注塑模具的结构复杂,需要经验丰富的工程师进行设计和制造,并在使用过程中进行维护和保养,以确保其正常运行和寿命。
注塑模具结构基本常识
注塑模具结构基本常识1. 引言注塑模具是注塑成型过程中必不可少的工具,它的结构直接影响着产品的质量和生产效率。
因此,了解注塑模具的基本结构是每个从事塑料加工的人员都应该掌握的知识。
本文将介绍注塑模具的基本常识,包括结构组成、主要部件以及常见的模具类型等内容。
2. 注塑模具的结构组成注塑模具主要由模具座、模板、导向机构、顶出机构、注射系统和冷却系统等组成。
2.1 模具座模具座是注塑模具的基础,它承载着整个模具的重量,并固定在注塑机上。
模具座需要具备足够的刚度和稳定性,以确保模具在注塑过程中的稳定性和精度。
2.2 模板模板是注塑模具中最重要的部件之一,它由上模板和下模板组成。
上模板和下模板通常由高硬度的金属材料制成,如工具钢。
模板之间通过导柱和导套进行固定,以保证开关模时的精度和平衡。
2.3 导向机构导向机构用于保持模板之间的位置固定,在模具开合过程中起到导向作用。
常见的导向机构包括导柱、导套和导板等,其设计要求具备高强度、高精度和耐磨损等特点。
2.4 顶出机构顶出机构用于将注塑成型后的产品从模具中顶出。
顶出机构通常由顶出杆、顶出板和顶出销等部件组成,其设计要求灵活可靠,确保产品能够顺利脱模。
2.5 注射系统注射系统是将熔融塑料从注塑机的射嘴注入到模腔中的部分,它包括射嘴、喷嘴、喷嘴喉部、喷嘴板和喷嘴保温装置等。
注射系统的设计需要考虑到塑料流动的均匀性、稳定性和射出压力的控制等因素。
2.6 冷却系统冷却系统用于控制模具的温度,以保证注塑成型周期的稳定和产品的质量。
冷却系统通常由冷却水管、冷却水道和冷却水口等组件组成,其设计要求水路布置合理、冷却效果良好。
3. 常见的注塑模具类型根据注塑产品的形状和结构特点,注塑模具可以分为单面模、多面模、复合模和家用电器模等类型。
3.1 单面模单面模是指模具只有一个模腔,适用于制造单一形状的产品。
它结构简单、生产周期短,常用于生产一些简单的注塑产品。
3.2 多面模多面模是指模具具有多个模腔,可以一次性生产多个产品。
注塑模具基础知识
四、注塑模具在试模中注意事项
4.提高模具温度: 依据成品所用原料之性能及模具之大小选用适当的模温控制机将模 具之温度提高至生产时所须的温度。等模温提高之后须再次检视各 部份的动作,因为钢材因热膨胀之后可能会引起卡模现象,因此须 注意各部的滑动,以免有拉伤及颤动的产生。 5.在调整试模条件时最好一次只能调整一个条件,以便区分单一条 件变动对成品之影响。 6.依原料不同,对所采用的原枓做适度的烘烤。 7.试模与将来量产尽可能采用同样的原料。 8.勿完全以次料试模,如有颜色需求,可一并安排试色。
注塑模具基础知识
目录
1 注塑模具的定义 22 注塑模具的基本结构 3 注塑模具制作的简单过程 4 注塑模具在试模中注意事项 5 注塑模具在生产过程中的注意事项 6 注塑模具维修、保养的要点
注塑模具基础知识
一、 注塑模具的定义
什么是注塑模具? 所谓注塑模具(MoUld)是指,为了将材料树脂做 属制模型。虽然没有图示记载,但实际上有 度管理。
注塑模具基础知识
二、 注塑模具的基本结构
排气系统
注塑模具基础知识
分型面排气
二、 注塑模具的基本结构
排气系统
注塑模具基础知识
顶针排气
二、 注塑模具的基本结构
7、其它零部件
常见组成:
.
注塑模具基础知识
三、 注塑模具制作的简单过程
1、开模资料确认
注塑模具基础知识
三、 注塑模具制作的简单过程
注塑模具基础知识
注塑模具基础知识
二、 注塑模具的基本结构
主流道、分流道、浇口、冷料井
注塑模具基础知识
冷料井
二、 注塑模具的基本结构
注塑模具基础知识
二、 注塑模具的基本结构
注塑模和注塑机完整结构全解
等。
若根据注塑模的结构特征可分为以下几类:
1.单分型面注塑模
开模时,动模和定模分开,从而取出塑件,
称单分型面模具,又称双板式模具,其典型结
构如图4-3所示。
单分型面注射模动画及讲解-.swf
单分型面注塑模是注塑模具中最简单最基
此外,还有多工位旋转式注塑机、双色注 塑机等专用注塑机。
4
3 1 23 4
2
1
a)
b)
图8-4 直角式注射机
锁模装置;2-模具;3-注射装置;4-机身
4.3.1 注塑机的种类及应用
(三)注塑机的规格型号
注塑机的最大注射量:注射柱塞或螺杆作一 次最大注射行程时,注射装置所能达到的最大 注出量。
注出量的表示方法:1.公称重量(g) 2.公称容积(cm3)
6.无流道注塑模
无流道注塑模是指采用对流道进行绝热或 加热的方法,保持从注塑机喷嘴到型腔之间的塑 料呈熔融状态,使开模取出塑件时无浇注系统凝 料。前者称绝热流道注塑模,后者称热流道注塑 模。图4-9所示为热流道注塑模。
热流道注塑模具-.swf
套管热流道注射模工作原理动画及讲解-.swf
7.直角式注塑模
直角式注塑模具仅适用于角式注塑机。与 其它注塑模截然不同的是该类模具在成型时进 料的方向与开合模方向垂直。图4-10所示是典 型的直角式注塑模,开模时,带有流道凝料的 塑件包紧在凸模8上与动模部分一起向左移动, 经过一定距离后,推出机构开始工作,以推杆 11推动推件板6将塑件从凸模8上脱下。
直角式注塑模的主流道开设在动、定模分型 面的两侧,且它的截面积通常是不变的(常呈 圆形或扁圆形),这与其它注塑机用的模具是 有区别的。主流道的端部,为了防止注塑机喷 嘴与主流道口端的磨损和变形,可设置可更换 的流道镶块,如图4-10中的2所示。
注塑模具的基本结构
积 mj—浇注系统和飞边所须的塑料质量或体 ms—单个制品的质量或体积
•
2 按注塑机的最大注塑量确定型腔数量N2
•
4.1 注塑模具的典型结构
注塑模的基本结构都是由定模和动模两大部 分组成的。定模部分安装在注塑机的固定板上 ,动模部分安装在注塑机的移动板上。
注塑成型时,定模部分和随液压驱动的动模 部分经导柱导向而闭合,塑料熔体从注塑机喷 嘴经模具浇注系统进入型腔;注塑成型冷却后 开模,即定模和动模分开,一般情况下塑件留 在动模上,模具顶出机构将塑件推出模外。图 4-1为一典型注塑模。
•
图4-2 带侧向抽芯注塑模
•
返回
6.加热和冷却系统 为了满足注塑工艺对模 具的温度要求,必须对模具温度进行控制,所以 模具常常设有冷却系统并在模具内部或四周安装 加热元件。冷却系统一般在模具上开设冷却水道 (图4-1冷却水道3)。
7.排气系统 在注塑成型过程中,为了将型腔 内的空气排出,常常需要开设排气系统,通常是 在分型面上有目的地开设若干条沟槽,或利用模 具的推杆或型芯与模板之间的配合间隙进行排气 。小型塑件的排气量不大,因此可直接利用分型 面排气,而不必另设排气槽。
•
对于多数注塑模,其型腔数量与注塑 机的塑化能力、最大注塑量以及合模力等参 数有关,此外,还受制品的精度和生产的经 济性等因素影响。为了统一阐述型腔数量的 设计问题,下面介绍如何根据这些参数和因 素来确定型腔数量的方法,这些方法也可用 来校核初选的型腔数量是否能与注塑机规格 相适应。
•
1 按注塑机的塑化能力确定型腔数量N1
•
•
第一章注塑机工作原理及构造
第一章 注塑机工作原理及构造第一节 注塑机工作原理一、注塑机工作原理 注塑成型机简称注塑机,其机械部分主要由注塑部件和合模部件组成。
注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。
注塑成型是用塑性 的热物理性质,把物料从料斗加入料筒内,料筒外由加热圈加热,使物料熔融。
在料筒内装有在外动力油马达作用下驱动旋转的螺杆。
物料在螺杆的作用下,沿着螺槽向前输送并压实。
物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。
当螺杆旋转时,物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部,与此同时,螺杆在物料的反作用力作用下向后退,使螺杆头部形成储料空间,完成塑化过程。
然后,螺杆在注射油缸活塞杆推力的作用下,以高速、高压,将储料室的熔融料通过喷嘴注射到模具的型腔中。
型腔中的容料经过保压、冷却、固化定型后,模具在合模机构的作用下,开启模具,并通过顶出装置把定型好的制件从模具顶出落下。
塑料从固体料经料斗加入到料筒中,经过塑化熔融阶段,直到注射、保压、冷却、启模、顶出制品落下等过程,全是按着严格地自动化工作程序操作的,如图1-20所示。
1-模具 2-喷嘴 3-料筒 4-螺杆 5-加热圈6-料斗 7-油马达 8-注射油缸 9-储料室 10-制件 11-顶杆图1-19 注塑成型原理图注射座动作选择第二节 注塑机组成注塑机根据注塑成型工艺要求是一个机电一体化很强的机种,主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成,如图1-21所示。
第二节注 塑 机 结 构2.1注塑机总体结构公司目前主力机型为系列,该机型主要可分为注射部分(01部注塑机注塑部件塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴合模部件合模装置 调模装置 制品顶出装置机身液压系统泵、油马达、阀蓄能器、冷却器、过滤装置 管路、压力表冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器电器控制系统动作程序控制;料筒温度控制;泵电机控制安全保护;故障监测、报警;显示系统机械手加料装置图1-21 注塑机组成示图分)、合模部分(02部分)、安全防护门(03部分)、液压传动部分(04部分)、润滑部分(05部分)、电器控制部分(06部分)和机身部分(07部分),括号内为公司内部简称。
注塑模具结构介绍
为使图纸简洁,模架图省略剖面线。在国外很多模具装配 图都不画剖面线。 为更清楚的了解模架结构,此处列出 了大水口A,D,C三种类型的三维结构,如图
2.小水口模架
•
小水口模架就是指采用点浇口的模具所选用的模架,
总共有8种型式:DA型、DB型、DC型、DD型、EA型、
• 如图5—5所示为单注塑头多模位注塑机,图5—6所示
为多注塑头单模位注塑机,图5—7所示为多注塑头多模 位注塑机。这些注塑机主要用来成型两种以上颜色或物料 的制品,可实现多模注塑,适应大批量生产,能提高生产 效率。
• 3.按注塑机用途分类
• 按用途可分为通用和专用注塑机。专用注塑机又可分热
• 若进料方式选用其他浇口形式(图中为直饶口),则可选
用大水口模架的A,B,C,D
• 形式,设计的模具大致结构如图所示(B形式模架)。其模
架型号为:
• 1520—B—I一40—40—60,该代码表示规格为大水口、
长×宽150mm×200mm、B
• 类型、凸边、A板厚度40mm、B板厚度40mm、C板厚
度60mm的模架。
• 若选用进料方式为点浇口形式,且需要自动脱落浇口,
则可选用小水口模架的DA,DB,DC,DD形式,设计的 模具大致结构如图所示(DB形式模架)。模架型号为: S1520一DB—I一40一40—60。
3.4 注塑模具其他标准件
• 4.4.1 浇口套 • 浇口套的结构如图所示。
• (5)顶出机构
• 顶出机构是指模具分型以后将塑件顶出的装置(又称脱
模机构)杆、复位杆、顶杆固定扳、顶板、主流道拉料杆 等组成。
• (6)冷却和加热系统
第四章 注塑机和注塑模具的关系
P注受浇注系统、型腔内阻力、模具温度等因素影响 P注太大:毛边大、脱模困难、塑件表面质量差、内应力大 P注太小:不能顺利充满型腔、无法成型
部分塑料的注射压力(MPa)
塑料
聚乙烯 聚氯乙烯 聚苯乙烯 ABS 聚甲醛 聚酰胺
流动性好的 厚壁、简单 制品 70~100 100~120 80~100 80~110 85~100 90~101
2.定位圈尺寸:
作用:模具中心与喷嘴中心对齐, 方便安装。
h:小型模具取8~10)mm 大型模具取(10~15)mm
3.拉杆间距:
模具的外形尺寸应小于注射机的拉杆间距,以保证模 具能安装到注射机工作台面上。
4.模具闭合厚度与允许最大最小模具厚度:
Hmax≥Hm≥Hmin
与工件顶出高度有关
五、开模行程的校核:
α=(2o~4o)
0.2
(4) 工作时不能出现轴向窜动.
d
H
h
D2
d
H
hHh源自(5)其它尺寸:SR=SR1+(1~2)mm; SR=SR1+( d=d1+(0.5~1)mm d=d1+( α=(2o~4o) r=1 r2=(1~2) =(1~ D(H7/m6):由结构确定; L:由结构确定;
材料:T8A,T10A T8A, 淬火处理,HRC50 ~ 55 HRC50
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.側向分型與抽芯機構 當塑件上的側 向有凹凸形狀的孔或凸台時,就需要有側向 的凸模或型芯來成型。在開模推出塑件之前, 必須先將側向凸模或側向型芯從塑件上脫出 或抽出,塑件才能順利脫模。使側向凸模或 側向型芯移動的機構稱為側向抽芯機構。 圖2 為一斜導柱驅動型芯滑塊側向抽芯的注塑模, 側向抽芯機構是斜導柱 10、側型芯滑塊 11、 鎖緊塊 9和側型芯滑塊的定位裝置(擋塊 5、 滑塊拉杆 8、彈簧 7)等組成。
本的一種形式,它根據需要可以設計成單型腔
注塑模,也可以設計成多型腔注塑模,是應用
最廣泛的一種注塑模。
單分型面注射模工作原理動畫及講解-.swf
2.雙分型面注塑模
雙分型面注塑模有兩個分型面,如 圖4所
示。A-A為第一分型面,分型後澆注系統凝料由 此脫出; B-B為第二分型面,分型後塑件由此脫 出。與單分型面注塑模具相比較,雙分型面注 塑模具在定模部分增加了一塊可以局部移動的 中間板,所以也叫三板式注塑模具,它常用於 點澆口進料的單型腔或多型腔的注塑模具。開
模時,中間板在定模的導柱上與定範本作定距
離分離,以便在這兩個範本之間取出澆注系統
凝料。
雙分型面注射模具動畫及講解-.swf
雙分型面注塑模結構複雜,製造成本較高, 零部件加工困難,一般不用於大型或特大型塑
膠製品的成型。
雙分型面注射模工作過程動畫及講解-.swf
圖4 雙 分 型 面 注 塑
模
返回
3.帶有側向分型與抽芯機構的注塑模
8.其它零部件 如用來固定、支承成型零部件 或起定位和限位作用的零部件等。
2 注塑模的分類
注塑模結構形式多種多樣,分類方法很多。 1) 按成型工藝特點:熱塑性塑膠注塑模、熱固性塑
膠注塑模、低發泡塑膠注塑模和精密注塑模; 2) 按其使用注塑機的類型:臥式注塑機用注塑模、
立式注塑機用注塑模和角式注塑機用注塑模; 3) 按模具澆注系統:冷流道注塑模、絕熱流道注塑
圖2 帶側向抽芯注塑模
返回
6.加熱和冷卻系統 為了滿足注塑工藝對模 具的溫度要求,必須對模具溫度進行控制,所以 模具常常設有冷卻系統並在模具內部或四周安裝 加熱元件。冷卻系統一般在模具上開設冷卻水道 (圖1冷卻水道3)。
7.排氣系統 在注塑成型過程中,為了將型腔 內的空氣排出,常常需要開設排氣系統,通常是 在分型面上有目的地開設若干條溝槽,或利用模 具的推杆或型芯與範本之間的配合間隙進行排氣。 小型塑件的排氣量不大,因此可直接利用分型面 排氣,而不必另設排氣槽。
側向分型.html
圖5 帶側向抽芯注塑模
返回
4.帶有活動成型零部件的注塑模 由於塑件的某些特殊結構,要求注塑模設置
可活動的成型零部件,如活動凸模、活動凹模、 活動鑲件、活動螺紋型芯或型環等,在脫模時可 與塑件一起移出模外,然後與塑件分離。
帶有活動鑲件的注塑模具-.swf
圖7所示為帶有活動鑲塊的注塑模。開模時, 塑件包在型芯 8和活動鑲件 9上隨動模部分向左移 動而脫離定範本 11,分型到一定距離,脫出機構 開始工作,設置在活動鑲件 9上的推杆3將活動鑲 件連同塑件一起推出型芯脫模。合模時,推杆 3 在彈簧 4的作用下重定,推杆重定後動範本停止 移動,然後人工將活動鑲件重新插入鑲件定位孔 中,再合模後進行下一次的注塑過程。
根據模具上各部件的作用不同,一般注塑模 可由以下幾個部分組成:
注塑成型分解動畫 -.swf
圖1 注塑模的典型結構
返回
1.成型零部件 成型零部件是指定、動模部 分中組成型腔的零件。通常由凸模(或型芯)、 凹模、鑲件等組成,合模時構成型腔,用於填充 塑膠熔體,它決定塑件的形狀和尺寸,如圖 4-1所 示的模具中,動範本 1和凸模 7成型塑件的內部形 狀,定範本 2成型塑件的外部形狀。
注塑模基本結構與注塑機
1 注塑模具的典型結構 2 注塑模的分類 3 注塑機和注塑模的關係
注塑模基本結構與注塑機
內容簡介:
本章重點講述注塑模具的典型結構(組成注塑 模八大類零部件:成型零部件、澆注系統、導向機 構、脫模機構、側向分型與抽芯機構、加熱與冷卻 系統、排氣系統、其他零部件);注塑模的分類; 注塑機和注塑模的關係(包括注塑機性能參數校核 與型腔數量的確定、注塑量校核、合模力的校核、 注塑壓力的校核、模具厚度的校核、開模行程的校 核、推頂裝置的校核、模具在注塑機上的安裝與固 定尺寸的校核等)。
當塑件有側孔或側凹時,需採用可側向移 動的型芯或滑塊成型。 圖5所示為利用斜導柱 進行側向抽芯的注塑模。 圖6為利用彎銷進行 側向分型的立式注塑模。注塑成型後,動模首 先向下移動一段距離,然後固定於定範本 2上 的彎銷4的斜面段迫使滑塊 3向外移動,與此同 時脫模機構的推杆 8推動推件板 5使塑件自型芯 上脫下。
模、熱流道注塑模和溫流道注塑模; 4) 按模具安裝方式:移動式注塑模和固定式注塑模
等。
若根據注塑模的結構特徵可分為以下幾類:
1.單分型面注塑模
開模時,動模和定模分開,從而取出塑件,
稱單分型面模具,又稱雙板式模具,其典型結
構如圖3所示。
單分型面注射模動畫及講解-.swf
單分型面注塑模是注塑模具中最簡單最基
1 注塑模具的典型結構
注塑模的基本結構都是由 定模和動模兩大部 分組成的。定模部分安裝在注塑機的固定板上, 動模部分安裝在注塑機的移動板上。
注塑成型時,定模部分和隨液壓驅動的動模 部分經導柱導向而閉合,塑膠熔體從注塑機噴 嘴經模具澆注系統進入型腔;注塑成型冷卻後 開模,即定模和動模分開,一般情況下塑件留 在動模上,模具頂出機構將塑件推出模外。 圖 1為一典型注塑模。
2.澆注系統 澆注系統是熔融塑膠從注塑機噴 嘴進入模具型腔所流經的通道,它由主流道、分
流道、澆口和冷料穴組成。
3.導向機構 導向機構分為動模與定模之間 的導向機構和頂出機構的導向機構兩類。前者是 保證動模和定模在合模時準確對合,以保證塑件 形狀和尺寸的精確度,如圖 4-1中導柱8、導套9; 後者是避免頂出過程中推出板歪斜而設置的,如 圖4-1中推板導柱 16、推板導套 17。
