干手器的工作原理
干手器原理详细图解
干手器原理详细图解题主要求用图文祥解干手器的原理，肯定不会是想看几个干手器的外形照片，也不会希望看你从百度百科上抄来东西，照本宣讲。
在这里，先发个干手器的原理图，然后按图纸来讲解干手器，它的各部分电路的结构，原理和功能。
从上面电路图可以看出，干手器主要由热风产生电路，12V 稳压电路以及控制电路，这三个部分组成。
热风部分是发热器和风扇，发热器可以是电热丝，也可以是加热模块(包括大功率热敏电阻)。
风扇可以是一般的电吹风的风扇，有人说，不就是个电吹风嘛，这部分的确相似。
稳压电路主要有变压器，整流桥和7812稳压块，把市电变成12V稳定电压。
控制部分比较复杂，由V1，V2，R1，R2和C3组成的多谐振荡器，它输出的脉冲电流经R3驱动红外管D6发出红外线脉冲光，当我们的手伸到干手器下方时，手反射的红外光由光电管D5接受(就像红外遥控一样)，由C4送入集成运放3脚放大整型，经D7整流后送入第二级运放的5脚，进行直流放大及比较。
当5脚电位高于6脚时7脚输出高电位，使继电器驱动三极管V3导通，继电器动作，J-1,J-2闭合，电热器风扇工作，吹出热风。
当手拿开后，第二级运放比较器5脚电位小于6脚，7脚输出低电压，V3关断，继电器失电，J-1,J-2断开，停止热风，第二运放的C5,C6组成延迟电路，可以防止外界的干扰。
所以这种干手器是不定时的，如果在控制器电路里加一个定时电路，干手器就可以定时，比如30秒，超过30秒，即使手不拿出来，热风部分也马上失电，停止吹风。
上面那个干手器控制器，就是可以定时的，第一个NE555是个多谐振荡器，相当于第一个电路的V1，V2，第二个NE555作用就是定时器，可以设定时间。
这个干手器的控制器的功能显然要比前面一个干手器的控制器强。
它们的前部分性能相似，但后面那个干手器控制器，在L2获得的信号电流通过电容和9214的放大，还要通过74LS00，它是一个与非门集成电路，L2感应过来的脉冲电流进入2脚，IC1的3脚输出的脉冲电流输入1脚，只有当2脚和1脚的电流频率相同时，才能通过与非门，从3脚输出，2脚上不同频率的电流不能通过。
高档烘手器高档烘手器设备工艺原理
高档烘手器设备工艺原理前言随着人们生活水平的提高，我们的生活越来越便捷。
高档烘手器是一种常见的设备，使用热空气快速将手中的水分挥发干燥，有效提高了我们的生活质量。
本文旨在介绍高档烘手器的设备工艺原理。
高档烘手器的设备工艺原理烘干方式高档烘手器分为两种烘干方式：红外线烘干和热风烘干。
红外线烘干方式是利用红外线的辐射加热对手部进行烘干，而热风烘干方式则是利用高速旋转的风机将热空气快速送达手部进行烘干。
不同的烘干方式各有优缺点。
红外线烘干方式的优点在于快速加热、烘干效率高，但缺点是能量利用率低，对于手部表面干燥不平整的情况效果不佳。
相比之下，热风烘干方式的优点在于能量利用率高，使用方便，烘干面积广，但烘干时间相对较长。
温控系统温控系统是高档烘手器设备中一项非常关键的部件。
它能够根据用户的需求自动调整温度，以保证对用户手部的烘干效果。
一般来说，高档烘手器使用的温控系统分为两种：•恒温系统恒温系统是以手部的温度为基准，以恒定的温度来加热烘干手部。
恒定的温度能够使用户在手部烘干过程中感觉到舒适。
•智能温控系统智能温控系统是根据用户使用环境、季节、使用习惯等多方面进行计算，自动调整加热温度与时间，以最佳的烘干方式达到最佳的烘干效果。
精细化工艺高档烘手器在设计上有很多创新之处。
例如，在加热部位，采用了不同形状的加热器件，既可以达到良好的加热效果，又能减少能源的消耗。
此外，一些高档烘手器还会采用人体工程学设计，使用户在使用时感觉更加舒适自然。
安全保护系统在高档烘手器设计中，安全保护系统同样是必不可少的。
为了避免用户在使用时出现意外，高档烘手器会加装过载、过温、漏电等安全保护措施，保障用户的安全。
总结高档烘手器设备工艺原理与使用过程息息相关，本文主要介绍了高档烘手器的烘干方式、温控系统、精细化工艺和安全保护系统。
作为一种常见的家用设备，高档烘手器在设计和制造上已经达到了相当高的水平。
同时，我们也应当在使用时根据自身的需求和环境来选择最适合自己的高档烘手器，以获得最佳的烘干效果。

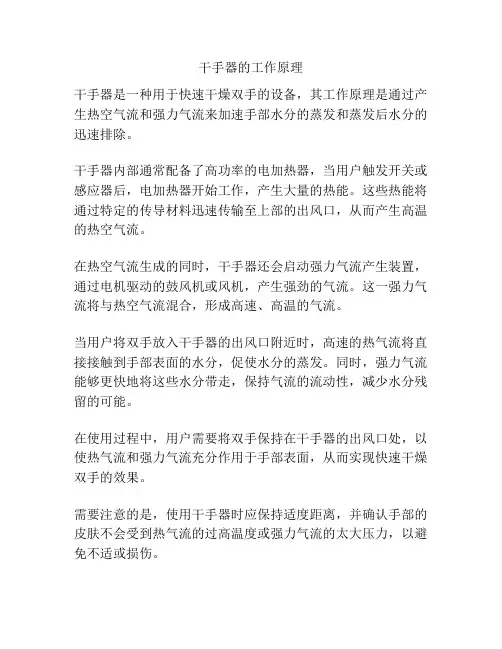

干手器的工作原理
干手器的工作原理
干手器是一种用于快速干燥双手的设备，其工作原理是通过产生热空气流和强力气流来加速手部水分的蒸发和蒸发后水分的迅速排除。
干手器内部通常配备了高功率的电加热器，当用户触发开关或感应器后，电加热器开始工作，产生大量的热能。
这些热能将通过特定的传导材料迅速传输至上部的出风口，从而产生高温的热空气流。
在热空气流生成的同时，干手器还会启动强力气流产生装置，通过电机驱动的鼓风机或风机，产生强劲的气流。
这一强力气流将与热空气流混合，形成高速、高温的气流。
当用户将双手放入干手器的出风口附近时，高速的热气流将直接接触到手部表面的水分，促使水分的蒸发。
同时，强力气流能够更快地将这些水分带走，保持气流的流动性，减少水分残留的可能。
在使用过程中，用户需要将双手保持在干手器的出风口处，以使热气流和强力气流充分作用于手部表面，从而实现快速干燥双手的效果。
需要注意的是，使用干手器时应保持适度距离，并确认手部的皮肤不会受到热气流的过高温度或强力气流的太大压力，以避免不适或损伤。

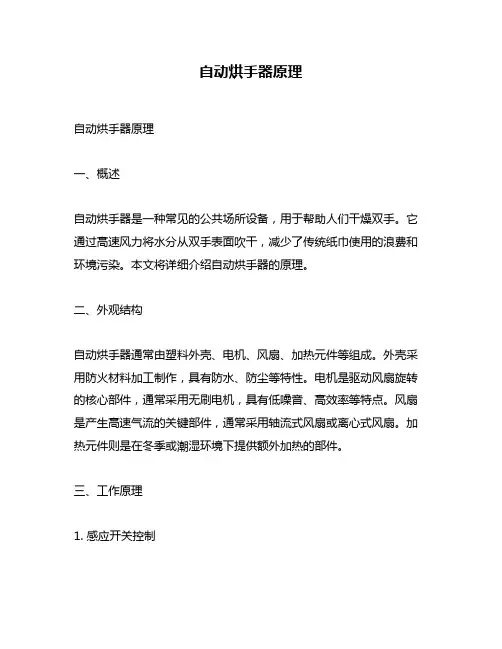

自动烘手器原理
自动烘手器原理自动烘手器原理一、概述自动烘手器是一种常见的公共场所设备，用于帮助人们干燥双手。
它通过高速风力将水分从双手表面吹干，减少了传统纸巾使用的浪费和环境污染。
本文将详细介绍自动烘手器的原理。
二、外观结构自动烘手器通常由塑料外壳、电机、风扇、加热元件等组成。
外壳采用防火材料加工制作，具有防水、防尘等特性。
电机是驱动风扇旋转的核心部件，通常采用无刷电机，具有低噪音、高效率等特点。
风扇是产生高速气流的关键部件，通常采用轴流式风扇或离心式风扇。
加热元件则是在冬季或潮湿环境下提供额外加热的部件。
三、工作原理1. 感应开关控制自动烘手器通常配备有感应开关，当用户将双手放入感应区域时，设备会自动启动。
这种感应开关一般采用红外线或超声波技术，能够快速、准确地检测到用户的手部位置。
2. 风扇产生气流启动后，电机驱动风扇旋转，产生高速气流。
这种气流能够有效地将双手表面的水分吹干。
根据不同的设计，风扇可以采用轴流式或离心式结构。
轴流式风扇一般比较小巧、噪音较低，适用于小型自动烘手器；离心式风扇则具有更大的风量和更强的干燥效果，适用于大型自动烘手器。
3. 加热元件提供额外加热在冬季或潮湿环境下，自动烘手器可能需要额外加热来提高干燥效果。
这时会启动加热元件，将风扇产生的气流加热后喷出。
加热元件一般采用陶瓷发热体或镍铬合金发热体等材料制作。
4. 安全控制为了保证用户安全，在自动烘手器中通常会设置多种安全控制措施。
例如，设备会自动断电保护，避免长时间连续工作导致过热或火灾等危险。
同时，设备还会设置漏电保护、防过载保护等安全措施，确保用户使用时不会受到任何伤害。
四、使用效果自动烘手器的使用效果取决于多种因素，例如风速、加热温度、感应范围等。
一般来说，自动烘手器能够在10-15秒内将手部表面的水分吹干。
相比传统纸巾，自动烘手器具有更高的干燥效率和更低的污染排放。
同时，自动烘手器还可以节省成本和时间，并提高公共场所的整洁度和卫生程度。
烘手器原理
烘手器原理
烘手器，作为一种常见的卫生设备，被广泛应用于公共场所，如餐厅、商场、
学校等。
它的作用是通过高温风力将手部水分蒸发，达到快速干燥的效果，从而减少细菌传播的可能性。
那么，烘手器的原理是怎样的呢？
首先，烘手器的核心部件是加热元件和风机。
当用户将双手放入烘手器内，启
动开关后，加热元件开始工作，产生高温热风。
这种高温热风由风机吸入，并通过出风口喷射到用户的双手上。
在这个过程中，热风的温度通常在40℃至60℃之间，能够有效地加速水分的蒸发。
其次，烘手器的原理是利用高温热风加速水分蒸发。
当用户的双手被高温热风
吹干时，水分会迅速蒸发，使双手表面的水分分子蒸发成水蒸气，从而达到快速干燥的效果。
这样一来，不仅可以避免使用纸巾或毛巾时可能存在的细菌交叉感染，还能够在短时间内完成双手的干燥，提高用户的使用体验。
另外，烘手器的原理还包括节能环保。
相比传统的纸巾或毛巾，烘手器无需消
耗额外的纸张或布料，从而减少了资源的浪费。
与此同时，烘手器在工作时也能保持相对稳定的温度和风速，通过智能控制系统实现节能的目的。
这种设计不仅符合现代社会对节能环保的要求，也降低了使用成本。
总的来说，烘手器的原理是通过高温热风加速水分蒸发，快速干燥双手，并且
在此过程中实现节能环保。
它的应用不仅提高了卫生设备的效率，还为用户带来了更加便捷和舒适的体验。
随着科技的不断发展，相信烘手器在未来会有更多的创新和突破，为人们的生活带来更多的便利和健康保障。
全自动干手器工作原理
全自动干手器工作原理English:The working principle of a fully automatic hand dryer involves a combination of infrared sensors, heating elements, and an electric fan. When a user places their hands near the sensor, the infrared sensors detect the presence of hands and activate the heating element. The heating element then warms the air inside the dryer, which is then blown out by the electric fan. As a result, the warm air dries the user's hands effectively. Once the user removes their hands from the sensor, the heating element and fan are automatically turned off, conserving energy and ensuring safety. This automated process allows for a hygienic and efficient way of drying hands in public restrooms and commercial settings.中文翻译:全自动干手器的工作原理涉及红外传感器、加热元件和电动风扇的组合。
当用户将手靠近传感器时，红外传感器会检测到手的存在并激活加热元件。
加热元件然后加热干手器内部的空气，然后由电动风扇吹出。
自动感应干手器的原理
自动感应干手器的原理自动感应干手器是一种通过红外线或其它传感技术实现自动感应和控制的设备，主要用于公共场所的卫生间中。
其原理可以分为感应原理和干燥原理。
感应原理是自动感应干手器的核心技术之一。
通常采用红外线或其它传感技术，通过感应器探测用户的手部动作，一旦用户将双手伸入感应范围内，则会触发感应器，启动自动感应干手器的工作。
感应器可感知到用户的手部动作，并将这一信号传递给控制器。
感应器主要分为双光电传感器和红外线传感器两种类型。
双光电传感器是一种常见的感应器，其工作原理是通过发射一束红外线，并利用接收器接收反射回来的红外线来判断是否有人在感应范围内。
当感应器检测到用户的手部进入感应范围时，会发出信号给控制器，控制器则会启动干手器的工作。
红外线传感器则通过发出红外线，当有物体（如双手）接近时，红外线会被反射回来并被接收器接收，从而触发感应器。
干燥原理是自动感应干手器实现手部干燥的关键。
主要采用高速气流或者热风干燥的方式。
当感应器触发后，控制器会启动风扇和加热元件，产生高速气流或热风。
高速气流会通过干手器的出风口喷射到用户的手部表面，并迅速把水分吹干。
热风则利用加热元件将空气加热至一定温度，然后通过风扇吹到用户的手部，加速水分的蒸发从而达到干燥的效果。
干手器往往还配备了一些附加功能，如智能控制、节能模式、杀菌功能等。
智能控制功能是指干手器可根据不同的用户需求自动调节气流和温度，以提供更好的手部干燥效果。
节能模式是指干手器在长时间无人使用时会自动进入休眠状态，以节省能源。
杀菌功能则是一些干手器会利用紫外线或其它杀菌技术对空气和手部进行杀菌处理，提高卫生水平。
总结起来，自动感应干手器是通过感应器检测用户手部动作触发干燥工作的设备。
感应器可以采用红外线或其它传感技术，通过探测用户手部进入感应范围的信号触发干手器的工作。
干燥原理主要采用高速气流或热风干燥的方式，通过风扇和加热元件将气流喷射到用户的手部，达到快速干燥的效果。
自动感应干手器的原理
自动感应干手器的原理自动感应干手器是一种智能设备，它能够在人们使用后自动感应并停止运行的一种干手设备。
其工作原理主要包括传感器、电机、供电系统和控制电路等方面。
首先，自动感应干手器使用传感器来检测人们是否在使用它。
传感器通常采用红外线传感器或超声波传感器。
红外线传感器是一种能够探测红外线辐射的装置，当有人靠近感应范围时，红外线会被感应到，传感器会将信号发送给控制电路。
超声波传感器则使用声波的反射原理，通过发射超声波并测量其回声的时间来判断物体的距离和方位。
当有人靠近时，传感器会检测到回声并发送信号。
接下来，传感器将检测到的信号传递给控制电路。
控制电路是自动感应干手器的核心部分，主要用于检测传感器信号并做出相应的反应。
它通常包括微处理器和相关的处理芯片。
当传感器探测到有人靠近时，信号会被传递给控制电路，控制电路会解析信号并根据预设的程序来执行相应的操作。
然后，控制电路通过电机来驱动干手装置的运行。
电机是自动感应干手器的核心动力部件，主要用于提供足够的力量进行干手操作。
大多数自动感应干手器采用无刷电机，它具有高效、稳定、噪音低等优点。
当控制电路接收到传感器信号后，它会通过控制电机的启停、转速等参数来驱动干手装置的工作。
电机一般通过齿轮传动将转速和力量传递给干手装置。
最后，自动感应干手器利用供电系统为设备提供稳定的电源。
供电系统主要由电源适配器、电池或超级电容器等组成。
当干手器连接到电源适配器时，它会将交流电转换为设备所需的直流电。
而在没有外部电源的情况下，干手器通常会使用电池或超级电容器进行供电。
这样，即使没有电源接入，干手器也能够正常工作。
综上所述，自动感应干手器的原理是传感器检测到人们使用时，将信号传递给控制电路，控制电路根据预设程序控制电机运行，进而驱动干手装置进行干手操作。
供电系统为设备提供稳定的电源。
这样，当人们手离开干手器时，设备能够自动感应并停止运行，从而实现了智能化、节能环保的干手体验。
自动干手器工作原理
自动干手器工作原理
自动干手器是一种常见的公共卫生设备，它可以自动感应用户的手部，喷出适量的洗手液，然后通过高速气流将手部水分吹干，从而达到快速、卫生、方便的洗手效果。
那么，自动干手器是如何工作的呢？下面我们来详细了解一下。
自动感应
自动干手器的第一步是自动感应。
当用户将手部放入自动干手器的感应区域时，感应器会立即检测到手部的存在，并向控制器发送信号。
控制器接收到信号后，会启动自动干手器的工作程序。
喷出洗手液
在控制器的指令下，自动干手器会向用户的手部喷出适量的洗手液。
洗手液通常是一种含有消毒成分的清洁剂，可以有效地杀灭细菌和病毒，保障用户的健康。
高速气流吹干
当用户的手部被喷上洗手液后，自动干手器会启动高速气流装置，将手部的水分吹干。
高速气流装置通常由一个电机和一个风扇组成，电机带动风扇旋转，产生强劲的气流，将手部的水分迅速吹干。
自动停止
当用户将手部从自动干手器的感应区域中取出时，感应器会再次检测到手部的离开，并向控制器发送信号。
控制器接收到信号后，会立即停止自动干手器的工作程序，等待下一位用户的到来。
总结
自动干手器是一种非常实用的公共卫生设备，它可以快速、卫生、方便地为用户提供洗手服务。
自动干手器的工作原理主要包括自动感应、喷出洗手液、高速气流吹干和自动停止四个步骤。
通过这些步骤的有机组合，自动干手器可以为用户提供高效、卫生、舒适的洗手体验，为公共卫生事业做出了重要的贡献。
红外自动干手器 2.
红外线控制自动干手器课程设计学院电气工程学院专业班级 10级电气工程及其自动化1班组员梁楠 P101813217王烁 P101813228杨治兵 P101813252 指导教师马燕红外线控制自动干手器摘要自动干手器是一种高档的卫生洁具，广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。
其工作原理是采用一种红外线控制的电子开关，当有人把手伸过来时，红外线开关将自动打开电吹风机，人离开时又自动将吹风机关闭。
自动干手电路是由红外线发射电路、红外线接收电路、时间延时电路、吹风机开关电路和电源电路五部分构成的。
在红外线发射电路中，输出电路端Q产生脉冲信号来控制红外线发光二极管发射光脉冲，其中，二极管可以起到保护红外发光二极管的作用。
在时间延时和吹风机开关电路中，当输出端Q输出低电平时，三极管截止，无电流通过。
继电器与三极管集电极相连，当有电流驱动时，开关吸合，电磁阀通电，电路闭合，吹风机吹出风；当无电流驱动时，开关断开，电磁阀不通电，电路断开，吹风机不吹出风。
同时在继电器两端并联一个二极管实现保护，在电路中加入发光二极管作为显示电路，显示吹风机是否启动。
关键词:红外线发射电路红外线接收放大电路吹风机开关控制电路时间延迟电路ABSTRACTAutomatic hand dryer is a high-grade sanitary ware. Widely used in hotels, airport station, sports stadiums and other public places of the bathroom. The working principle is to adopt an infrared-controlled electronic switch. The infrared switch will automatically open the electric hair dryer when hands stretch to come over, and when people leave, the electric hair dryer isautomatically turned off. Automatic hand circuit consists of five parts; the infrared transmitter circuit, infrared receive circuit, time delay circuit, hair dryer switch circuit and power circuit. In the infrared transmitter circuit, the output circuit terminal Q generates a pulse signal to control the light-emitting diode emits light pulses at, in addition, the diode from the role of protecting the infrared light emitting diode. The transistor cuts, no current flows through, in the time delay and hair dryer switch circuits, when the output Q outputs low. Relay connects to the collector of transistor. When the current drives, the switch is closed, then the solenoid valve is energized, then the circuit is closed, then hair dryer blow air. While there is not having the current, the switch is turned off, then the solenoid valve is not energized, then the circuit is disconnected, then hair dryer does not blow hot air. At the same time, a diode acrosses the relay parallel protection. Light-emitting diode in the circuit is a display, showing hair dryer stsrted.Keyword: Infrared Transmitter Circuit Infrared Receiver Amplifier Circuit Hair Dryer Switch Control Circuit Time Delay Circuit PowerSupply Circuit目录摘要 (1)第一章绪论 (4)1.1 引言 (4)1.2 红外干手器在国内外发展方向及其现状 (4)第二章方案设计 (6)2.1 方案论证 (6)2.1.1 干手器的构成及传感器控制 (6)2.2 工作原理 (6)2.3 工作方案设计 (7)第三章原理设计 (9)3.1 红外线控制自动干手器电路图 (9)3.1.1 红外线发射电路 (9)3.1.2 红外线接收电路 (12)3.1.3 脉冲整形电路 (15)3.1.4开关控制电路 (16)3.1.5 电源电路 (17)第四章总结与体会 (18)参考文献 (20)附录 (21)致谢 (22)第一章绪论1.1 引言随着电子技术的飞速发展，数字系统的设计正朝着速度快、容量大、体积小、重量轻的方向发展。
戴森干手器原理
戴森干手器原理
戴森干手器使用的是高速气流技术，具体原理如下：
1. 高速气流：戴森干手器内部的电机产生强大的气流，通过特殊的设计和优化，将空气加速到高速状态。
2. 空气放大技术：在戴森干手器的出风口周围有一个环形的喷嘴，当气流经过喷嘴时，会形成一个高速旋涡的空气环流。
这个环流会将周围的空气吸入，并与高速气流混合，形成一个更大、更强的气流。
3. 加热控制：戴森干手器还可以通过加热控制来调节出风口的温度，提供更加舒适的干燥体验。
加热控制可以使得干手器吹出的气流温暖而不会过热或过冷。
4. 快速干燥：由于高速气流的强大推力和空气放大技术的作用，戴森干手器能够迅速将水分从双手表面吹干。
相比传统的热风干手器或纸巾，戴森干手器能够更快速、更高效地完成干燥过程。
总的来说，戴森干手器利用高速气流和空气放大技术，通过强力的气流将水分从双手表面迅速吹干，提供了更加快速、卫生、舒适的干手体验。
自动烘手器原理
自动烘手器原理
自动烘手器是一种常见的公共场所卫生设备，它能够自动感应用户的手部，自动启动烘风机，为用户提供快速、卫生的手部烘干服务。
那么，自动烘手器的原理是什么呢？
自动烘手器的原理主要是基于红外线感应技术。
当用户将手部放入烘手器的感应区域内时，烘手器内部的红外线感应器会自动感应到用户的手部，并向控制器发送信号。
控制器接收到信号后，会自动启动烘风机，将热风吹向用户的手部，实现快速烘干的效果。
在自动烘手器的内部，烘风机是关键的部件。
烘风机通常由电机、风扇、加热器等部件组成。
当控制器接收到红外线感应器的信号后，会自动启动电机，带动风扇旋转，将空气吸入烘风机内部。
在进入烘风机内部之前，空气会经过加热器加热，使得空气温度升高。
随后，加热后的空气会被风扇吹出，形成高速的热风，吹向用户的手部，实现快速烘干的效果。
自动烘手器的原理不仅具有高效、快速的特点，还具有卫生、环保的优点。
由于自动烘手器是基于红外线感应技术工作的，用户不需要接触任何设备，避免了传统烘手器可能存在的交叉感染问题。
同时，自动烘手器的烘干效果快速、彻底，可以有效减少纸巾的使用量，降低对环境的影响。
自动烘手器的原理是基于红外线感应技术，通过烘风机将加热后的
空气吹向用户的手部，实现快速、卫生、环保的烘干效果。
随着科技的不断发展，自动烘手器的原理也在不断创新，未来自动烘手器将会更加智能、便捷、高效。
自动感应式干手器原理与使用
自动感应式干手机的原理与使用
公共洗手间见的最多的就是干手机，随着社会文明的进步与经济的高速发展，人们对生活品质的追求日益迫切，而感应式干手机就是文明快捷社会潮流的衍生品。
但是你真的对干手机了解么？
详细资料：别名称为自动感应干手器。
是一种能够靠红外感应接收信号，从而送风将刚刚洗净的双手吹干的自动化机器。
省时省电：，自动干手器是一种卫浴间的感应洁具，目前的已由传统的烘手机发展成为为喷气式干手机，高速干手机，自动干手机等，目前典型的代表产品采用的是无刷直流电机的原理，干手时间仅需3~6s，使用寿命长达5~7年，干手耗电仅为传统烘手器的十八分之一安全稳定：采用现代芯片控制技术，超温、超时、超流自动控制。
适应性强：可根据不同的使用环境调整感应灵敏度（范围）。
使用场合：宾馆、写字楼、餐厅、食品厂、医院、体育馆、商场等公共场所。
时尚美观：设计新颖，美观时尚实用技术保障：独立高端技术，质量保证，能让人们真正的做到了不要毛巾擦手，就能快速干手的目的，既防止了疾病的交叉感染，也给人们能带来舒适愉悦的干手体验。
干手器自动开关的原理
干手器自动开关的原理
干手器自动开关的原理主要涉及红外传感器技术和电子控制技术两个方面。
首先，干手器通常使用的红外传感器是一种非接触式的传感器，其工作原理是利用红外线的发射和接收来实现对物体的检测。
传感器包含一个发射器和一个接收器，发射器通过发射红外线，接收器接收反射回来的红外线。
当有人将手放在干手器下方时，手部会反射回一部分红外线，而传感器接收器可以感知到这个反射信号。
通过测量反射信号的强度和变化，传感器可以判断手部的存在，并根据预设的阈值来确定是否自动打开或关闭干手器。
其次，干手器的自动开关还依赖于电子控制技术。
红外传感器通过传输检测到的信号给电子控制器，电子控制器根据信号进行判定并进行相应的控制。
电子控制器通常由微处理器、存储器、输入输出接口等组成。
在干手器的设计中，电子控制器可以设置一个时间延迟，即当传感器检测到手部存在一段时间后，电子控制器才会触发干手器的开关。
这个时间延迟可以根据实际情况进行调节，以避免误触发。
同时，传感器还可以检测到手部离开的信号，电子控制器可以根据离开信号自动关闭干手器。
总结起来，干手器自动开关的原理主要是基于红外传感器技术和电子控制技术。
红外传感器通过检测手部的红外线反射信号来确定手的存在与否，电子控制器根据传感器的信号进行控制，并设置适当的延迟和关闭条件，实现自动开关的功能。
这种设计不仅方便了使用者，还能有效地节省能源和降低操作的触摸次数，提高了干手器的使用效率和卫生性。
烘手器的分类与介绍
烘手器的分类与介绍
一、烘手机的工作原理
干手器的工作原理一般为感应器检测到感应信号，此信号看控制打开加热电路继电器及吹风电路继电器，开始加热、吹风。
当传感器检测的信号消失时，释放触点，加热电路及吹风电路继电器断开，停止加热、吹风。
二、烘手机干手方式
1、加热高速风型
加热为主的干手器，通常是加热功率比较大，在1000W以上，而电机功率很小，只有不到200W，这种干手器的典型特点是风温很高，依靠比较高温度的风，把手上的水带走，这种方式干手比较慢，一般在30秒以上，其有点是噪音小。
2、高速风型
高速风型干手器，特点是风速非常高，最高可达到130米/秒以上，干手的速度在10秒以内，加热功率也比较低，只有几百瓦，其加热功能仅仅是为了保持舒适度，基本不影响干手的速度。
三、烘手机的安装高度
针对家里不同的人使用来安装。
一般家里有小孩的可以买落地式向上的烘手机。
若没有小孩，则可以用一般家用型的挂式烘手机，根据自己的身高来安装。
这样，就可以方便全家人使用。
自动干手机干手器工作原理
自动干手器靠远红外线自动感应工作，由红外线发射器、接收器、
单稳态延时开关、固态继电器及电吹风等组成，组成简易自激多谐
振荡器，由红外发射管向外发出频率约40kHz的调制红外光。
当人
手伸到自动烘手器下方时，发射出的红外线被人手反射回去一部分，并被光敏三极管接收后，转换成相同频率的电信号，再经红外线接收专用前置放大集成电路放大、整形、带通比较后，输出低电平脉
冲信号，进而触发构成的单稳态电路进人暂态，使其输出高电平，发光，交流固态继电器导通，从而电吹风通电即可送热风。
当手烘干离去时，失去红外脉冲信号，恢复高电平，单稳态电路很快复位，由于延时作用，电吹风最多再工作10s左右即自动复原，从而停止
工作。
简单一点说就是：红外探测——继电器——热风机当人手接近红
外探头，探头检测到人体信号；逻辑电路翻转；给驱动电路提供信号；继电器工作；接通热风机电源；人手离开；电路复原；热风机
停止工作；等待下一次的工作信号。
感应干手器的原理：感应式的方便快捷，吹的是热风加速手上水的
蒸发速度，让使用者节约时间。
也就是在尽可能短的时间内，用更
清洁的办法，让使用者的手上的水蒸发掉。
这种让手干的方法比用
毛巾擦更清洁，更不容易传染细菌。
干手器,你知道多少
人 的手 放 在 干 手 器 的 出 风 口下 ， 干手 器 里 的 红 外线 感 应 到 后 ， 通 吹 风机 电 路 开 关 ， 里 面 的风 扇 转 动 ， 接 使 因 电路 含 有 发 热 电 阻 而 吹 出热 风 。吹 出 热 风 的 目的 ， 主要
压 ， 发 吹 风机 的 控 制 电路 ： 离 开 后 吹 风 机 仍 然 工 作 触 手
美 者 言： 学 预 未来富人
将进化成为新人类种族
◇ 梁 杉 （ 稿 ） 供
英 国媒 体 ｌ 月 ２ ０ ６日报 道 ， 日前 美 国著 名 未 来 学 家
代 ， 联 网 又 席卷 全 球 ； 互
疾病。 不 过 萨 福也 预 测 ， 有 超 级 富 翁才 能享 受 到 上 述 由 唯 科 技 进 步带 来 的成 果 。照 此 趋 势 发展 下 去 。 人 和 寻 常 富
老 百姓 之 间 将 产生 不 可 跨越 的鸿 沟 ， 富人 将 最 终 进 化 为
一
年 的话 ， 他 们 又 多 了 ２ 的 时 间 来 赚钱 和储 蓄 ， 么 那 ０年 那 上 一代 富人 所拥 有 的财 富 、 力 和 占有 的种 种 优 势 就 能 权
是为了：
１ ．使手 表 面 的 温度 升 高 ， 于加 快 蒸 发 水 分 。 易 ２ ．加 快 手 周 围空 气 的流 动 ．使 空 气 更 快 地 带 走 水
分。
时 ， 射 出部 分 红 外 线 ， 到接 收 装 置 使 电路 工 作 ， 时 反 传 延
自动干手器
目录第一章方案论证 (1)第一节方案论证 (1)第二章工作方案设计 (2)第一节工作方案设计 (2)附录附录一工作原理图 (7)附录二元件 (8)元件清单 (8)元件介绍 (9)总结与体会 (17)总结 (17)体会 (17)参考文献 (18)摘要:自动干手器是一种高档卫生洁具，广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。
其工作原理只是采用一种红外线控制的电子开关，当有人手伸过来时，红外线开关将电热吹风机自动打开，人离开时又自动将吹风机关闭。
成品的自动干手器将红外线控制开关和电热吹风机制作为一体，根据这个基本原理，用一只普通的电热吹风机，加装一个红外控制开关，就可组成一个自动千手器，其效果与成品自动干手器是一样的。
它是由红外线发射电路，红外线接收电路，时间延迟电路，自动干手器开关电路和电源电路五部分构成的。
当输出端Q输出低电平时，三极管截止，无电流通过。
继电器连接的集电极，当有电流驱动时，开关吸合，电磁阀通电，吹风机吹出热T1风；当无电流驱动时，开关断开，电磁阀不通电，吹风机不吹出热风，同时在继电器两端并联一个二极管实现保护。
同时电路中加入发光二极作为显示电路，显示吹风机是否启动。
管D3这样输出电路端Q产生脉冲信号来控制红外线发光二极管发射光脉冲，二极管D起保护红外发光二极管的作用。
1关键字:红外线发射器红外线接收放大器自动干手器开关控制器时间延迟电路电源电路第一章第一节：方案论证自动干手器是一种高档卫生洁具，广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。
其工作原理只是采用一种红外线控制的电子开关，当有人手伸过来时，红外线开关将电热吹风机自动打开，人离开时又自动将吹风机关闭。
成品的自动干手器将红外线控制开关和电热吹风机制作为一体，根据这个基本原理，用一只普通的电热吹风机，加装一个红外控制开关，就可组成一个自动千手器，其效果与成品自动干手器是一样的。
该红外线自动干手器电路由红外线发射器、红外线接收放大器和开关控制器组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干手器的工作原理
干手器的工作原理一般为传感器检测到信号(手)，此信号看控制打开加热电路继电器及吹风电路继电器，开始加热、吹风。
当传感器检测的信号消失时，释放触点，加热电路及吹风电路继电器断开，停止加热、吹风。
加热装置
加热装置有无加热装置、PTC、电热丝。
1、无加热装置，顾名思义没有加热装置
适用于对于温度要求比较苛刻的地方、干手机使用频繁的地方，
例如：速冻蔬菜、速冻水饺的包装车间
2、PTC加热
PTC热敏电阻加热，因为随着环境温度的变化，PTC发热的功率也随之变化，冬天的时候PTC发热功率增大，干手机吹出暖风的温升也增大，节能环保。
PTC特点是温度恒定性好，但是也有一定的缺点，就是没有电热丝温度上来的快。
3、电热丝加热
传统的电热丝加热，风温上升快，但风温恒定性差，容易风温高，对手有灼伤。
高速干手机采用了电热丝加CPU配合温度传感器控制的方式，达到风温上升快并且恒定的效果，即使风速高达100米/秒的时候，干手机也能吹出恒定的温风。
通常以风为主加热为辅的干手机的噪音相对较大，而以加热为主的热风干手机噪音较小，企业可以根据自己的实际情况进行选择。
电动类型
电动机是自动感应高速干手机的核心组件之一，形式有：电容异步电动机、罩极式电动机、串激电动机、直流电动机和永磁电动机等。
电容异步电动机、罩极式电动机、直流电动机驱动的干手机具有噪声低的优点，而串激电动机和永磁电动机驱动的自动感应高速干手机具有风量大的优点。
干手方式
以加热为主型和高速风吹干型
加热为主的干手器，通常是加热功率比较大，在1000W以上，而电机功率很小，只有不到200W，这种干手器的典型特点是风温很高，依靠比较高温度的风，把手上的水带走，这种方式干手比较慢，一般在30秒以上，其有点是噪音小，因此受到了写字楼等需要安静空间的青睐。
高速风型干手器，特点是风速非常高，最高可达到130米/秒以上，干手的速度在10秒以内，加热功率也比较低，只有几百瓦，其加热功能仅仅是为了保持舒适度，基本不影响干手的速度。
因为干手速度快，受到了食品厂、制药厂、电子工厂、高端写字楼（隔音效果好）等场所的欢迎，同样因为低能耗，而且跟擦手纸的干手速度差不多，受到了环保人士的推荐。
