汽车起重机液压系统设计方案

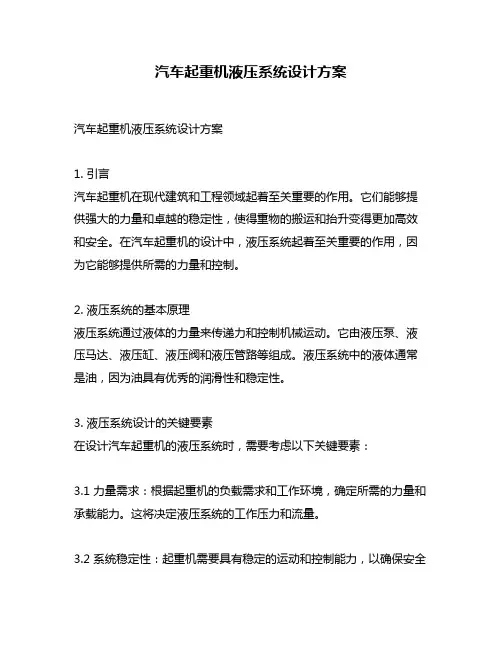

汽车起重机液压系统设计方案汽车起重机液压系统设计方案1. 引言汽车起重机在现代建筑和工程领域起着至关重要的作用。
它们能够提供强大的力量和卓越的稳定性，使得重物的搬运和抬升变得更加高效和安全。
在汽车起重机的设计中，液压系统起着至关重要的作用，因为它能够提供所需的力量和控制。
2. 液压系统的基本原理液压系统通过液体的力量来传递力和控制机械运动。
它由液压泵、液压马达、液压缸、液压阀和液压管路等组成。
液压系统中的液体通常是油，因为油具有优秀的润滑性和稳定性。
3. 液压系统设计的关键要素在设计汽车起重机的液压系统时，需要考虑以下关键要素：3.1 力量需求：根据起重机的负载需求和工作环境，确定所需的力量和承载能力。
这将决定液压系统的工作压力和流量。
3.2 系统稳定性：起重机需要具有稳定的运动和控制能力，以确保安全和高效的工作。
液压系统的稳定性取决于系统中的液压阀和液压缸的设计。
3.3 控制灵活性：液压系统应该具有灵活的控制性能，能够满足不同工作条件下的要求。
这意味着液压系统需要具备多种控制模式和控制阀，以实现精确的运动控制。
3.4 节能性：优化液压系统的设计，以减少能源消耗和排放。
这可以通过使用低压系统、高效液压泵和智能控制等技术来实现。
4. 液压系统设计方案4.1 液压泵选择：根据起重机的力量需求和工作压力范围，选择适合的液压泵类型和规格。
常见的液压泵类型包括齿轮泵、柱塞泵和叶片泵等。
4.2 液压缸设计：根据起重机的负载需求和工作范围，设计合适的液压缸。
液压缸应具有足够的承载能力和精确的控制性能。
4.3 液压阀选择：选择适合的液压阀来实现控制需求。
常用的液压阀类型包括方向控制阀、流量控制阀和压力控制阀等。
4.4 控制系统设计：设计一个灵活和精确的控制系统来实现起重机的运动控制。
控制系统可以采用手动操作、自动控制或远程控制等方式。
4.5 液压管路设计：设计合适的液压管路，以确保液压系统的稳定性和可靠性。
管路应具有足够的强度和耐压能力。
「典型液压系统毕业设计——汽车起重机液压系设计」
「典型液压系统毕业设计——汽车起重机液压系设计」汽车起重机是一种使用液压系统来实现起重操作的工程机械设备。
液压系统是现代机械设备中常见的一种能量转换系统，利用液体的压力来传递能量和实现动力控制。
在汽车起重机中，液压系统的设计起着关键的作用。
本文将通过对典型汽车起重机液压系统设计的分析和研究，来探讨其实现原理和设计要点。
汽车起重机液压系统的设计目标是实现起重机的起重和运输功能，并保证其工作的稳定性和安全性。
在设计之前，需要对系统的工作条件和设计要求进行详细的分析。
起重机的起重能力、工作范围、操作速度等因素将直接影响液压系统的设计参数和性能。
首先，液压系统的设计需要确定所需的液压元器件和组件。
这些组件包括液压泵、液压缸、液压阀等。
在选择液压元器件时，需要考虑其工作压力、流量和负荷能力等因素，以确保系统能够满足起重机的要求。
其次，液压系统的设计需要确定液压系统的布局和结构。
液压系统主要由液压源、控制元件和执行元件组成。
液压源是提供液压能量的装置，一般采用液压泵来提供油液的流动和压力。
控制元件一般包括液压阀、液控阀和电磁阀等，用于控制油液的流动和压力。
执行元件一般采用液压缸和液压马达等，用于实现起重机的起升、伸缩和倾斜等动作。
再次，液压系统的设计需要考虑起重机的操作和控制。
起重机的操作包括起升、伸缩、倾斜和旋转等动作。
液压系统的设计应根据起重机的操作模式和要求，选择合适的液压阀和控制策略，实现起重机的平稳运行和精确控制。
最后，液压系统的设计还需要考虑系统的安全性和可靠性。
起重机的起升能力较大，涉及到较高的工作压力和负荷。
因此，液压系统的设计应充分考虑起重机的工作条件和负荷要求，选择适当的液压元器件和结构，以确保系统的安全性和可靠性。
综上所述，典型汽车起重机液压系统的设计需要充分考虑起重机的起重能力、工作范围、操作模式和负荷要求等因素。
液压系统的设计应以实现起重机的起重和运输功能为目标，同时注重系统的稳定性、安全性和可靠性。
25吨位起重机伸缩机构液压系统设计说明
25吨位起重机伸缩机构液压系统设计说明设计说明：25吨起重机伸缩机构液压系统一、系统需求分析根据25吨起重机的要求，其伸缩机构需要能够稳定可靠地实现起重机整体的伸缩操作。
因此需要设计一个液压系统，满足以下要求：1.传动功率大：能够承受25吨重物的伸缩操作，需要具备足够的工作压力和流量来传递高功率。
2.稳定可靠：液压系统需要具备稳定可靠的性能，能够在长时间工作中保持压力和流量的稳定。
3.速度控制：需要有控制装置来调节伸缩速度，使其能够根据实际需要实现快速、慢速或中速伸缩。
4.具备安全保护：系统需要具备过载保护、液压缸行程限位以及紧急停机装置等安全保护功能。
5.维护方便：设计需要考虑系统的布局合理性，便于维护和检修。
二、系统设计方案根据以上需求分析，设计的液压系统方案如下：1.液压泵和液压马达：选择适合的液压泵和液压马达，根据起重机的工作要求，确定泵的排量和转速以及马达的扭矩和转速，保证足够的工作压力和流量。
2.液压控制阀：选用符合起重机伸缩机构要求的液压控制阀，能够实现伸缩的快速、慢速和中速调节，同时具备压力和流量稳定的能力。
3.液压缸：选用具备足够承载力和行程的液压缸，能够实现起重机的伸缩操作。
需要具备行程限位和缓冲装置，保证伸缩过程的稳定可靠性。
4.液压储气罐和滤油器：设置液压储气罐用于储存液压系统的过剩液体和气体，保持系统的稳定压力。
同时安装滤油器来过滤液体中的杂质，提高系统的工作效率和寿命。
5.安全保护：设置过载保护阀，当系统受到过载时能够及时减少压力，保护系统的安全。
同时设置液压缸行程限位开关，当液压缸达到极限位置时能够自动停止工作，避免超过承载能力。
还应设置紧急停机按钮，当遇到紧急情况时能够快速停止起重机的伸缩操作。
6.维护方便：设计合理的管路布局，保证液压系统的布局紧凑，方便维护和检修。
并设有液压油温度和压力监测仪器，实时监测和掌握系统的工作状态。
三、液压系统的工作原理液压系统的工作原理是通过液压泵将液体压力传递给液压缸，从而推动起重机的伸缩机构实现伸缩操作。
25t25m固定式起重机电控系统设计
Ｋｅ ｒ ｓ ｅｅ ｔｉ ｃ ｎｒｌｙ ｔｍ； ｒ ｎ ，ｒｑ ｅ ｃ ａ ｉｂｅｓ ｅ ｄｒｇ ｌｔ ｎ ｙｗｏ ｄ ： ｌｃｒｃ ｏ ｔ ｓｅ ｃａ ｅｆｅ ｕ ｎ ｙｖ ｒ ｌ ｐ ｅ ｕａｉ ｏｓ ＂ ａ ｅ ｏ
Ａｂｔａ ｔ ｎｔｉｐ ｐ ｒａｃｎｒｌｙ ｔｍｆ ａｃａ ｅ ｙｔｍ ｉｄ ｓ ｎｄａ ｃｒｉｇｔ ｅｃｎｒｌｅｔｒｓ ｆ ｓ ｃ：Ｉ ｓ ａ ｅ， ｏ ｔ ｓｅ ｏ ｒｎ ｓｅ ｅｉ ｅ ｃｏｄｎ ｔ ｏ ｔ ｆａｕｅ ｒ ｈ ｏｓ ｓ ｓ ｇ ｏｈ ｏ ｏ
ｔｅ ａ ｂ ｒ ｈ ｉｔ ｇ ａ ｈｎ ｒ．Ｔ ｅ ｐ ｉｃ ｌ ｆ ｆｅ ｕ ｎｙ ｃ ｎｒ ｌ ｔｅ ｒ ｎ ｈ ｏｆ ｕ ａｉｎ ｆ ｈ ｈ ｒｏ ｏｓｉ ｍ ｃ ｉｅｙ ｈ ｒｎ ｉ ｅ ｒｑ ｅ ｃ ｏ ｔ ｈ ｏｙ ａ ｄ ｔｅ ｃ ｎ ｇ ｒ ｔ ｏ ｎ ｐ ｏ ｏ ｉ ｏ
低速 性 能好 ， 可 实现 无 级 调速 ， 并可 在 操 作 面 板 上 进 行 参 数 设 定 ，对 整 套 装 置 的 工 作参 数 进 行 显
不 。
包括 中心 受 电器 、配 电 柜 、起 升控 制 柜 、 变 幅 控
制 柜 、旋 转 控 制 柜 、Ｐ Ｃ 控 制 柜 ，司 机 室 及 联 动 Ｌ
Ｖ１３ ｏ６ ０ １ ｏ．１ ． Ｎ ２１． ６
船 电技 术 ｊ 应用研究
２ ｔ５ 固 定 式 起 重 机 电控 系 统 设 计 ５２ ｍ
刘文 达 张浩 柯常 国
汽车起重机液压系统设计

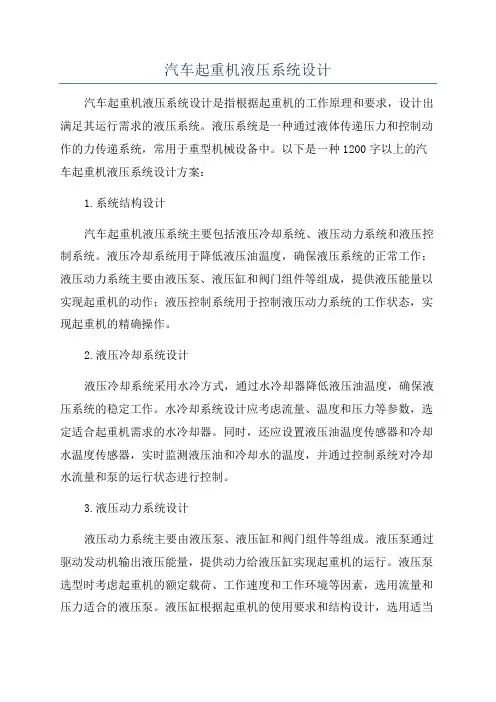

汽车起重机液压系统设计汽车起重机液压系统设计是指根据起重机的工作原理和要求，设计出满足其运行需求的液压系统。
