钻具基础知识

合集下载

钻具知识_精品文档

钻具知识_精品文档
紧密距:以规定的扭矩或在其它规定的条件下,旋 合的内外螺纹或量规上,其规定的基准点之间的轴向距 离。
六种可以互换的接头螺纹
在数字型接头中有五种尺寸的接头与内平型接头 中相应接头具有相同的基面节圆直径、锥度、螺距和 长度;有一种尺寸与4″贯眼接头相同,所以可以互 换。按照中华人民共和国国家标准GB9253.1-99《石 油钻杆接头螺纹》规定,可以互换的螺纹有: ① NC26与23/8IF(2A11×2A10); ② NC31与27/8IF(211×210); ③ NC38与31/2IF(311×310); ④ NC40与4FH(4A21×4A20); ⑤ NC46与4IF(4A11×4A10); ⑥ NC50与41/2IF(411×410);
螺纹中径:指母线位于螺纹牙宽和牙槽宽相等处的 假想圆锥体的直径。基面处的中径称为基面中径。基 面中径是圆锥螺纹的主要参数之一。
牙型角(α):指螺纹轴向截面内两个牙侧边的 夹角。垂直于螺纹轴线的牙型角的平分角线与牙侧边 的夹角(α/2),称为牙型半角。
螺距(P):相邻两牙对应点的距离在圆锥螺纹轴 线上的投影长度。其数值与沿圆锥母线量得的距离P′ 之间的关系是:P=P′cosθ。
API Spec 5D规定的钻杆管体长度标准有 三类: 第一类(R1):长5.5~6.7米(18~22英尺) (少用) 第二类(R2):长8.23~9.14米(27~30英尺) 第三类(R3):长11.6~13.7米(38~45英尺)
目前常用的是第二类钻杆,钻杆有效长度一般为 9.25—9.5米左右(订货时一般要求接头加长)。 现用的钻杆其管体与接头是采用对焊的方法连接的, 为了增加其连接强度,管体两端对焊部分是加厚的。 加厚形式有内加厚、外加厚和内外加厚三种,常用 用的钻杆以内外加厚为主。

钻井基础知识讲课

钻井基础知识讲课

244.5
215.9
118
套管直 径mm
478
339.7 273.05 244.5
177.8
139.7 101.6
常用钻 铤(φ) 常用钻 杆(φ)
备注
177.8(7)
127(5)
江陵等 复杂地

177.8(7) 127(5) 常用
203.2(8) 158.8(61/4)
177.8(7) 158.8(61/4)
二、江汉油田常用钻具组合
钟摆钻具使用特点: ①钟摆钻具能用于不易井斜地区,在使用大钻铤
条件下,保证较高钻压下钻出几乎垂直的井眼。比使 用光钻铤钻具可增加钻压,而不会增大井斜。
②钟摆钻具也是一种有效的纠斜工具,并广泛应 用于各油田。
二、江汉油田常用钻具组合
钟摆钻具使用特点: ③尽可能采用大尺寸钻铤加稳定器,形成的钟摆
钻井参数: 钻压 (kN)
转速 (r/min)
排量 (L/S)
泵压 (MPa)
150-180
67
30
12
二、江汉油田常用钻具组合
适用范围 满眼钻具适用于不易斜或较为易斜的地区(层)。满眼钻 具是在石油及天然气钻井应用最为广泛的钻具组合之一。 力学理论基础 满眼钻具的防斜原理有二点:①能产生较小的钻头倾角 (相对于钟摆钻具而言);②利用三点(三个稳定器)直 线性来保证井眼的直线性和限制钻头的横向移动。
地层本身并不存在造斜力,这里所说的地层造斜力, 实质上是与地层特性及钻压密切相关的使井眼偏斜的一 种特殊作用。
用地层造斜力的概念解释和描述岩性比较稳定的地 层和一个层段的井斜机理是比较合实际情况的,但不适 用于软硬交界面上突然发生的严重井斜问题。
一、基 本 概 念

钻井用钻具知识总结

钻井用钻具知识总结

1.钻具口型5寸(127mm)钻杆411*410扣型、外径127mm、内径108mm。

7寸(178mm)钻挺411*410扣型、外径178mm、内径 71.40mm8寸(203mm)钻挺631*630扣型、外径203mm、内径 71.40mm1)完整的钻杆接头代号由四部分组成:对于内平、贯眼、正规型接头螺纹,接头螺纹代号用接头所配钻杆通称外径(以英寸为单位)和代表接头接头类型的符号来表示,而对于数字型接头,用NC和和表示螺纹基面中径尺寸(1/10in)的数字表示。

如4IF_42X表示配外径为4in(101.6mm)钻杆、线密度为20.8kg/m、X级钻杆用内平式接头。

NC50_62E表示陪外径5in(127.00mm)、线密度29.0kg/m、E级钻杆用数字型接头。

2)钻挺的扣型表示方法NC26_35,表示扣型短横线“_”前面的两位数字是以英制单位表示的丝扣节圆直径,后两位数字是以英制单位表示的外径尺寸。

水龙头下端扣型(631)上旋塞(631*630)方钻杆扣型(521*630)转换接头(411*520)下旋塞(411*410)方保接头(411*410)书写钻具组合时规范为:外径+名称+长度合川001-83-H1井二开双扶通井钻具组合○1311.2mm钻头*0.29m+○1203mm双母接头*0.81m+○1203mm回压凡尔*0.5m+○1 310mm扶正器*1.72m+○1203mm无磁钻挺*9.01m+○1210mm转换接头*0.48m+○1 308mm扶正器*0.97m+○1219mm转换接头*0.46m+○1219mm转换接头*0.80m+○1 127mm加重钻杆*27.72m+○1203mm旁通阀*0.50m+○1127mm加重钻杆*251.89m+○1127mm钻杆*1115.86m+○1_方保接头*0.81m+○1_下旋塞*0.44m+○1_转换接头*0.80m2.套管的扣型长圆扣和阶梯扣1)下套管时先下入的三根和套管鞋要涂好丝扣胶,防止放生井下落鱼,增强下部套管的密封效果,且下套管时,要边下套管边灌浆,防止挤毁套管,且扶正器在斜井段要多于直丼段。

石油工程技术 井下作业 钻具简介

石油工程技术  井下作业   钻具简介

钻具简介修井中常用钻柱主要由方钻杆、钻杆、钻挺、各种接头及专用工具组成,其中方钻杆、钻杆及钻挺等统称为钻具。

1方钻杆在修井作业中,方钻杆位于钻柱的最上端,其上部与水龙头相接,下部与钻杆连接,方钻杆的主要作用是传递转盘扭矩,承载钻柱的全部悬重。

1.1方钻杆基本结构方钻杆的基本结构形式如图1、图2所示。

图1四棱方钻杆结构图2六棱方钻杆结构1—上接头;2—六方本体;3—下接头方钻杆由于所处工作条件非常繁重,应具有较高的抗拉、抗扭强度,因此方钻杆厚度一般比钻杆大3倍左右,用高强度优质合金钢制造。

方钻杆两端接头配有螺纹,以便与水龙头、钻杆或套铣筒连接,修井作业中方钻杆的上端始终处在转盘面以上,为防止在旋转中自动卸扣,方钻杆上端螺纹一般均为左旋螺纹(反扣),下端为右旋螺纹(正扣),特殊情况根据需要在使用左旋钻杆(反扣钻杆)修井时,可将方钻杆上端改为右旋,下端改为左旋,而相应的水龙头下端也应改为右旋,目前方钻杆均为无细螺纹的对焊型。

1.2方钻杆基本参数方钻杆基本参数见表1。

表1方钻杆规范公称尺寸内径mm 方部尺寸方部长度m上部接头(反扣)下部接头(正扣)in mm 对方mm对角mm方棱半径mm外径mm连接螺纹外径mm连接螺纹37645761009.510.50146420105211 51/4133801331751613.60197630178521 85/821919019021911~121.3使用要求1.3.1方钻杆使用时,上、下端应加配保护接头;1.3.2方钻杆垂直度应小于2mm/根,不允许有扭曲、弯曲现象;1.3.3方钻杆本体长度内不得有微裂纹、表面疤痕等缺陷;1.3.4方补心内方尺寸与方钻杆对方尺寸配套,允许偏差士2mm,超过时应更换或补焊补心内方,以弥补内方尺寸不足,减小方钻杆的磨损;1.3.5方钻杆不用时应插入鼠洞内,不得斜放在钻台与地面之间,以免弄弯方钻杆;1.3.6长时间停用方钻杆,应将其支垫起做好清洁防腐工作;1.3.7方钻杆搬运时,应用专用方钻杆保护管,以免闪、顿弯方钻杆;1.3.8定期无损探伤检测方钻杆;1.3.9方钻杆与补心之间应随时加注润滑剂,以冷却润滑。

常用钻具基础知识

常用钻具基础知识
Contents
1
前期工作回顾
2
Click to add Title
3
Click to add Title
4
Click to add Title
一、钻杆
钻具是方钻杆、钻杆、钻铤、转换接头、钻柱稳定 器等几种主要入井工具的总称。在钻井过程中,将方钻 杆、钻杆、钻铤等用带螺纹的接头连接起来所组成的入 井管串称为钻柱。 一、钻杆 1、钻杆的作用
❖ 2、水眼必须畅通、无污物堵塞。
❖ 3、管体检验从钻杆一端加厚处旋转检查至另一端加厚处,表面不 得有硬伤,挤扁,电焊修补,泥浆刺漏痕迹。
❖ 4、接头外径磨损不得超过规定数值,内螺纹接头体长度Ø114.3 毫米钻杆以下不短于160毫米, Ø114.3毫米以上不短于180毫米, 外螺纹接头体长度不短于150毫米。
❖ 检验方钻杆 ❖ 1、方钻杆放在检验台上,拉线检验管体弯曲程
度。 ❖ 2、检验管体扭曲度。 ❖ 3、目测水眼是否畅通。 ❖ 4、测量驱动部分对方宽度。 ❖ 5、清洗螺纹部位油泥,污物,检验螺纹。 ❖ 6、标记检验符号。 ❖ 7、填写检验记录。
❖ 检验方钻杆
❖ 1、方钻杆放在管架台上,应体现自然弯曲,拉线 应平直, 全长允许直线度<8mm,每米允许直 线度<1mm。
❖ 检验钻铤
❖ 1、钻铤放在检验台上,应体现自然弯曲,拉线应平直,8~9米钻铤 全长允许直线度<5mm,两端2米允许直线度<2.5mm。
❖ 2、水眼必须畅通,无污物堵塞。
❖ 3、管体全长旋转检查,表面不得有裂纹,硬伤,电焊修补,泥浆刺痕 迹,管体伤痕不得超过标准规定。
❖ 4、管体外径磨损到小一级钻铤外径且内径相符,应改螺纹,该钻铤 按小尺寸钻铤使用.钻铤只允许减小一次尺寸。

钻具的基本组成(定稿)

钻具的基本组成(定稿)
张发展
主讲
钻 具 的 基 本 组 成
钻具是指方钻杆以 下(含方钻杆)钻头以 上(含钻头)各部分工 具的总称。其基本组成 部分是方钻杆、钻杆、 钻挺、各种接头及钻头。 在钻井中通常把方钻杆、 钻杆、钻挺等用各种接 头连接起来的入井管串 称为钻柱。
一、方钻杆 1.方钻杆的结构及作用 方钻杆位于钻柱的最上端, 上端与水龙头相连,下端与钻杆 相接。方钻杆断面呈正方形或六 方形(大型石油钻机都用正方形 的),其目的是便于传递扭矩。 方钻杆两端均为粗螺纹上端是左 旋螺纹,下端是右旋螺纹,其目 的是防上钻进过程中自动卸螺纹。 为了接单根后方钻杆的方部能进 入方补心,要求它比单根长2~3 m,故方钻杆的长度为 13~14.5 m。
4.PDC钻头 PDC钻头是采用聚晶人 造金刚石与碳化钨的复合块 作切削元件的钻头的简称。 它出现于见20世纪70年代, 由于优点很多,所以得到了 迅速推广。它适用于软到中 硬地层,在较低的钻压、较 高的转速下工作可获得较高 的钻头进尺和较低的单位进 尺成本。PDC钻头分钢体PDC 钻头与碳化钨胎体PDC钻头。 它由钻头体和切削齿组成。
(3)钻杆接头类型的表示 我国通常用三位数字表示接 头类型。第一位数字表示钻杆本 体外径,如2、3、4、5、6分别 表示27/8、31/2、41/2、5、 51/2、59/16、65/8的钻杆;第 二位数字表示接头类型,1、2、 3分别表示内平式、贯眼式、正 规式;第三位数字表示内外螺纹, l、0分别表示外螺纹、内螺纹。 例如420接头代表41/2钻杆贯眼 式内螺纹接头(习惯叫公接头、 母接头)。
还可用字母表 示接头类型。国产 接头用NP、GY、ZG 分别表示内平、贯 眼、正规。API制接 头用IF、FH、REG分 别表示内平、贯眼、 正规。

钻具的识别、组成及组合

钻具的识别、组成及组合
钻具的识别、组成及组合
目录
• 钻具的识别 • 钻具的组成 • 钻具的组合 • 钻具的选择与使用 • 钻具的发展趋势
01
钻具的识别
钻具的种类
钻头
01
根据地层和钻井需求选择不同类型的钻头,如刮刀钻头、牙轮
钻头和金刚石钻头等。
钻柱
02
包括钻杆、钻铤和钻杆扶正器等,用于传递扭矩和承受钻压。
井口工具
03
钻杆的维护和保养对于保证钻 井安全和提高钻井效率具有重 要意义。
钻铤
钻铤是用于增加钻柱刚性和提供一定重量的工具,通常 由厚壁钢管制成。
在深井和超深井钻井中,钻铤的使用更加重要,可以提 高钻柱的整体刚性和稳定性。
钻铤的重量和尺寸根据实际需要选择,其表面通常经过 防腐处理。
在使用过程中,应定期检查钻铤的磨损和腐蚀情况,及 时更换损坏的钻铤。
使用前应对钻具进行质量检查,包括外观、尺寸和性能等方 面的检测,以确保其符合标准和要求。
02
钻具的组成
钻头
钻头是钻具中最重要的组成 部分,负责破碎岩石,形成
井眼。
1
钻头有多种类型,如刮刀钻 头、牙轮钻头和金刚石钻头 等,根据地层特性和钻井要
求选择合适的钻头。
钻头的质量和性能直接影响 到钻井效率、钻井成本和井 身质量。
对钻具进行清洗、润滑、 保养和维修,延长其使
用寿命。
合理存放钻具,避免潮 湿、腐蚀和碰撞,保持
其性能稳定。
05
钻具的发展趋势
高强度钻具的发展
高强度钻具能够承受更高的钻压和扭矩,提高钻井效率,减少钻具磨损和损坏。
高强度钻具的发展主要依赖于材料科学的进步,如高强度钢材、合金钢等材料的研 发和应用。
高强度钻具的应用范围不断扩大,不仅用于石油和天然气钻井,还可用于地热井、 水井等领域的钻井作业。

第一章 钻具

第一章 钻具

第四部分钻井工具目录第一章钻具第一节方钻杆第二节钻铤第三节加重钻杆第四节钻杆第五节钻具管理第二章井下工具第一节稳定器第二节随钻震击器第三节扩大器第四节浮阀第五节钻具内防喷器第六节水力割刀第三章井上工具第一节钻杆吊卡第二节吊环第三节钻杆卡瓦第四节手动大钳第五节钻铤吊卡及卡瓦、安全卡瓦第六节套管吊卡、单根吊卡、套管卡瓦第七节转盘补心第四章打捞工具第一节铅模第二节公锥第三节母锥第四节卡瓦打捞筒第五节磁铁打捞器第六节一把抓第七节反循环打捞篮和反循环强磁打捞篮第八节磨鞋第九节安全接头第十节套管打捞矛钻具是指地面方钻杆以下钻头以上各部分工具的总称。

在钻井过程中,将方钻杆、钻杆、钻铤等用各种接头连接起来组成入井的管串称为钻柱。

钻柱是联通地面与地下的枢纽,又是钻井设备与工具的薄弱环节。

随着钻井深度越来越深,对钻柱性能的要求也越高。

钻柱的特点:首先,钻柱钻柱必须是空心的,以便循环泥浆;其次,钻柱要具有一定的强度,以传递功率。

钻柱各组成部分都是具有一定壁厚的空心体。

钻柱是有多种不同部件组成,它的组成随钻井条件和钻井方法不同而有所区别。

但其基本部分是方钻杆、钻杆、钻铤及接头所组成。

本章主要介绍钻具的各组成部分作用、结构、规范以及现场检查方法等方面的一些常识。

一、方钻杆的作用与结构方钻杆位于钻柱的最上端,其上部与水龙头相接,下部与钻杆连接。

主要作用是传递扭矩和承受钻柱的全部重量。

为了循环泥浆和有效地传递扭矩,方钻杆断面制成中空的正方形或六边形。

石油钻井大型钻机都用四棱方钻杆,地质勘探小型钻机用六棱方钻杆。

方钻杆由于所处的工作条件十分繁重,要求它具有较高抗拉强度和抗扭强度。

所以方钻杆壁厚比一般钻杆大三倍左右,而且多用强度较大的优质合金钢制成。

API标准方钻杆用D、E级或高强度的合金钢AISI4145钢制成。

要求保证制造质量的均衡性。

方钻杆两端接头有丝扣以便连接。

在钻进中方钻杆的上端始终处于转盘面上,为了防止方钻杆在旋转中自动卸扣,所以方钻杆上端的丝扣为反扣,下端为正扣。

钻具的识别组成及组合

钻具的识别组成及组合
第一节 钻具的基本组成
④NC型系列接头 NC23,NC26,NC31,NC35,NC38,NC40,NC44,NC46, NC50,NC56,NC61,NC70,NC77 NC—National Coarse Thread,(美国)国家标准粗牙螺纹。 xx—表示基面丝扣节圆直径,用英寸表示的前两位数字乘以10。 如:NC26表示的节圆直径为2.668英寸。
钻具的识别、组成及常用组合
第一节 钻具的基本组成
(二)钻柱的作用 (1)提供钻井液流动通道; (2)给钻头提供钻压; (3)传递扭距; (4)起下钻头; (5)计量井深。 (6)观察和了解井下情况(钻头工作情况、井眼状况、地层情况); (7)进行其它特殊作业(取芯、挤水泥、打捞等); (8)钻杆测试 ( Drill-Stem Testing),又称中途测试。
钻具的识别、组成及常用组合
第一节 钻具的基本组成
2)技术规范:两端保护接头 公称尺寸:方边边宽
常用尺寸:89mm(3.5英寸),108mm (4.5英寸),133.4mm (5.5英 寸)。
钻具的识别、组成及常用组合
2. 钻杆
钻柱基本组成部分,无缝钢管制成。单根长9米左右,三 单根组成一立柱。
(1)作用:加深井眼、传递扭矩和输送钻井液,延长钻柱,测量 井深。
(5)钢级与强度
五种钢级
钻具的识别、组成及常用组合
第一节 钻具的基本组成
3. 钻铤 结构特点:高级合金钢制成,壁厚大(38-53毫米),单位长度
重量大、刚度大,管体两端直接车制丝扣,两端丝扣根部都 有应力减轻槽,防疲劳断裂。无专门接头。 主要作用:(1)给钻头施加钻压;传递扭矩、输送钻井液。
(2)保证压缩应力条件下的必要强度; (3)减轻钻头的振动、摆动和跳动等,使钻头工作平稳; (4)控制井斜。 类 型:光钻铤、螺旋钻铤、扁钻铤。 常用尺寸:6-1/4〃,7 〃 ,8 〃 ,9 〃

钻具知识

钻具知识

51390
65919
65641
72858
84396
93674
1333.58
1511.67
1689.21
1914.79
1867.01
2116.35
2400.45
2721.01
5、钻杆接头 石油钻杆接头是钻杆的基本组成部分,主要作用是连 接钻杆管体。一般采用对焊钻杆接头。对焊钻杆接头以摩擦 对焊方式焊在钻杆管体两端,一端为内螺纹接头,一端为外 螺纹接头。 钻杆对焊接头的结构 石油钻杆接头由大钳扣合部位、焊接部位、螺纹及密封 台肩组成。 内螺纹大钳扣合部位与焊接部位之间过渡成180锥形台肩 或直角台肩。钻井作业时,起吊安放吊卡使用。接头焊接部 位长度为70一80mm。
14408
23472 26247 29874 32866 53102 66335
18525
30178 33746 38409 42255 68274 85288
639.15
816.53 961.53 865.35 978.32 1204.02 1597.14
809.58
1034.26 1217.93 1096.1 1239.2 1525.1 2023.05
6、石油钻杆接头螺纹 石油钻杆接头螺纹是牙型为60°三角形、大螺距、大锥 度、带密封台肩的特殊螺纹,以达到快速上、卸扣的目的。 石油钻杆接头螺纹牙型 石油钻杆接头螺纹有数字型(NC)、正规型(REG)、贯眼 型(FH)、内平型(IF)四种型式。
现在常采用数字型接头,牙型为V一0.038R,数字型 螺纹与相同中径的贯眼型、内平型螺纹可互换,可互换的螺 纹分别是: NC26与23/8IF NC31与27/8IF NC38与31/2IF NC40与4FH NC46与4IF NC50与41/2IF 我国现场用三位数字表示接头螺纹类型,第一位数字表 示螺纹尺寸,以英寸计;第二位数字表示接螺纹类型,用1 、2、3分别表示内平、贯眼、正规三种类型;第三位数字用 1和0分别表示外螺纹、内螺纹。例如410: 4---表示螺纹尺寸为41/2英寸; 1---表示内平型螺纹; O---表示内螺纹。

关于钻具组合,你必须知道这些…

关于钻具组合,你必须知道这些…

关于钻具组合,你必须知道这些…钻柱的概念钻柱是方钻杆到钻头全部井下钻具的总称,由方钻杆、钻杆、钻铤、稳定器接头及其他各种附件组成。

作用是起下钻头,向钻头传递破碎岩石所需的机械能量,给井底施加钻压,向井内输送洗井液及进行其他井下作业。

钻柱一旦出现事故,会带来一定的经济损失。

因此管理好、使用好、选择合理的钻具组合在钻井过程中尤为重要。

钻柱的功能1)提供钻井液流动通道;2)给钻头提供钻压;3)传递扭矩;4)起下钻头;5)计量井深。

6)观察和了解井下情况(钻头工作情况、井眼状况、地层情况);7)进行其它特殊作业(取芯、挤水泥、打捞等);8)钻杆测试 (Drill-Stem Testing),又称中途测试。

钻柱工作状态在钻井过程中,钻柱是在起下钻和正常钻进两种工序中交替工作的。

在起下钻时,钻柱处于受拉状态;而在钻进时状态比较复杂,处于受拉、压、扭等状态。

在转盘钻进时,钻柱的工作状态和受力尤其复杂,钻柱好似一根细长的旋转轴。

在部分自重产生的轴向压力作用下,下部钻柱不稳定而呈弯曲状态,由于受到井眼的限制,可产生多次弯曲;上部钻柱由于旋转产生的离心力作用也不保持直线状态,再加上扭距的作用,整个钻柱呈一个近似螺旋曲线的形式进行着复杂的旋转运动。

常用钻具1、方钻杆(kelly)方钻杆位于钻柱的最上端,其主要作用是传递扭距和承受钻柱的总量。

方钻杆的驱动部分端面分为正方形和正六边形,石油钻井中用的最多的是正方形,水眼为正六边形,由于壁厚比钻杆大三倍左右,并用高强度的合金钢制造,因此具有较高的抗拉强度与抗扭强度。

2、钻杆(drill pipe)钻杆是钻柱的基本组成部分,它主要用于传递扭距和输送钻井液。

现用钻杆的管体与接头是采用对焊方法连接在一起的。

为了增大接头处的强度,管体两端对焊部分是加厚的,加厚形式有内加厚、外加厚、内外加厚三种。

内加厚的缩小管体两端的内径以增加管壁厚度,这种钻杆外径是一致的,接头外径也不太大,在井中旋转时,接头与井壁接触较小,磨损也较小,但因其加厚部分内径较管体内径小,增加了钻井液循环时的流动阻力。

钻具知识

钻具知识

螺纹中径:指母线位于螺纹牙宽和牙槽宽相等处的 假想圆锥体的直径。基面处的中径称为基面中径。基 面中径是圆锥螺纹的主要参数之一。
牙型角(α):指螺纹轴向截面内两个牙侧边的 夹角。垂直于螺纹轴线的牙型角的平分角线与牙侧边 的夹角(α/2),称为牙型半角。
螺距(P):相邻两牙对应点的距离在圆锥螺纹轴 线上的投影长度。其数值与沿圆锥母线量得的距离P′ 之间的关系是:P=P′cosθ。
四、钻杆的规范:
钻杆规范按其管体的外径分,共有φ60.3m(23/8″) φ73mm(27/8″),φ88.9mm(31/2″),φ101.6mm(4″) φ114.3mm(41/2″),φ127mm(5″),φ168.3mm(65/8″) 等8种。目前油田常用的有φ60.3mm(23/8″),73mm (27/8″),φ88.9mm(31/2″),φ127mm(5″), φ139.7mm(51/2″)5种。中原油田常用的钻杆规范见表.
以增加两端管体的壁厚。这种结构的钻杆综合了以上两种 结构钻杆的优点,钻井常用的钻杆均采用这种结构。
图 API钻杆加厚端尺寸图 (a)内加厚;(b)外加厚;(c)内外加厚
三、钻杆的钢级
钻杆管体是用无缝钢管制成的,其钢材级别有E-75、 X-95、G-105、S-135、V-140、V-150等六种,其中G105、S-135、V-140、V-150级别为高强度钻杆。钢级 前面的字母表示钢级代号,后面的数字表示钻杆管体 的最小屈服强度。如G105表示钻杆管体的最小屈服强 度105*1000PSI,常用钻杆钢级见表2-1。
常用石油钻杆接头螺纹检测尺寸 单位:mm
序号
2
3 4 5 8 9 10 11 17 19 20 21 24
代号

钻具的基本组成(定稿)

钻具的基本组成(定稿)

4.PDC钻头 PDC钻头是采用聚晶人 造金刚石与碳化钨的复合块 作切削元件的钻头的简称。 它出现于见20世纪70年代, 由于优点很多,所以得到了 迅速推广。它适用于软到中 硬地层,在较低的钻压、较 高的转速下工作可获得较高 的钻头进尺和较低的单位进 尺成本。PDC钻头分钢体PDC 钻头与碳化钨胎体PDC钻头。 它由钻头体和切削齿组成。
(2)钻杆接头的类型 根据钻杆接头内径和钻杆本体内 径的关系,接头可分为内平、贯眼 和正规三类。 内平式接头适用于外加厚及内外 加厚钻杆,钻井液通过时阻力小, 有利于水力功率的利用,但因接头 外径大,易于磨损,强度较低。
贯眼式接头适用于 内外加厚钻杆及内加 厚钻杆,钻井液流过 时阻力较内平式大, 但磨损较内平式小。 正规式接头适用于 内加厚钻杆,钻井液 流过时阻力最大,但 磨损小,强度较高。
牙轮钻头有单牙轮 钻头、双牙轮钻头、三牙 轮钻头、多牙轮钻头等。 其中使用最多的是三牙轮 钻头,它的三个牙轮锥体 按120o夹角对称分布。牙 轮钻头还可分为全面钻进 牙轮钻头、取心牙轮钻头、 铣齿牙轮钻头、镶齿牙轮 钻头、滚动轴承牙轮钻头、 滑动轴承牙轮钻头等。
钻头
3.金刚石钻头 金刚石钻头是指用金 刚石颗粒作切削元件的 钻头。起初它仅在坚硬、 高研磨性地层中使用, 经改进后它在中硬及软 地层中也取得了良好的 工作指标。金刚石钻头 的基本组成是钻头体 (钢体)、胎体、金刚 石切削刃。
刮刀钻头在较硬和含 硬质结核、硬夹层的地层 钻进时效率大大降低,因 转动不均会对钻具和地面 设备造成不良影响,而且 易发生井斜,井身质量差。 刮刀钻头可分为双翼、 三翼、四翼刮刀钻头,全 径刮刀钻头,取心刮刀钻 头等。其基本组成是上钻 头体、下钻头体、水眼 (喷嘴)、刀翼。
2.牙轮钻头 牙轮钻头是使用最广泛 的钻头,适用于从软到硬的 各种地层。牙轮钻头破岩时 扭矩小,转动平稳,对钻具 及地面设备的危害小;工作 刃较刮刀钻头长,减少了磨 损,延长了使用寿命。但结 构较复杂,制造较刮刀钻头 困难,成本较高。牙轮钻头 的基本组成是钻头体。巴掌 (牙爪)、牙轮、轴承、水 眼(喷嘴)、储油密封润滑 系统。

第一章第三节钻具的基本组成

第一章第三节钻具的基本组成
主讲:柴丽
钻具是指方钻杆以下(含方钻杆)钻头以 上(含钻头)各部分工具的总称。
钻具的基本组成
钻铤 接头
动手连接
钻杆
方钻 杆
钻杆
钻头
接头
ห้องสมุดไป่ตู้、方钻杆
结构:水龙头+方钻杆+钻杆 形状:呈正方形(大型石油钻机)或六方形 特点:上左螺纹,下右螺纹,防自动卸螺纹 长度: 13~ 14.5 m 壁厚:钻杆的2~3倍 作用:传递扭矩和承受井内钻具的重量。 要求:优质合金钢制成 分类:有细螺纹和无细螺纹
2、牙轮钻头 ①特点:结构复杂,制造困难,成本高 ②适用范围:从软到硬的各种地层,很广泛
③分类:单牙轮钻头、双牙轮钻头、三牙轮 钻头、多牙轮钻头等。
3、金刚石钻杆 ①特点:金刚石 ②适用范围:比较硬的地层
4、PDC钻头 ①特点:聚晶人造金刚石与碳化钨的复合
②适用范围:软到中硬地层
③分类:钢体PDC钻头与碳化钨胎体PDC钻 头
防止井斜
有应力减轻槽
有细螺纹钻杆 无细螺纹钻杆√
钻头
破碎岩石,形成 井眼
刮刀钻头、牙轮钻头、金 刚石钻头、PDC钻头
接头
连接钻柱,便于 上卸螺纹
钻杆接头、配合接头、保
护接头、普通接头、特殊 接头
一道槽表示右旋; 两道槽表示左旋。
3、保护接头 作用:对钻具起保护作用 的特殊配合接头
钻具小结
作用
特点
分类
方钻杆
传递扭矩,承受 井内钻具的重量
长度:13~14.5m 有细螺纹方钻杆 壁厚:钻杆的2~3倍 无细螺纹方钻杆√
钻杆 钻铤
传送动力,输送 长度:9m
钻井液
壁厚:9~11mm
给钻头施加压力, 壁厚:38~52mm

Ⅰ岩心钻探钻具等 2

Ⅰ岩心钻探钻具等  2

二、 钻杆柱与钻杆(重点讲钻杆变化)
1 、钻杆柱的作用与结构
在钻探工作中,钻杆柱从地表把钻机的动作和动力传递 给井底的钻头,钻头在井底破碎岩石、连续给进以及其他 一切工作全取决于钻杆柱的工作性能。钻杆柱在传动工作 系统中是一个特殊的,细长比特大的、在井筒特定条件下 工作的传动杆件。同时它又是洗井液冲洗井底和冷却钻头 必需的液流通道。杆内承受着高压、杆外承受着磨损。
镦厚钻杆,车制连接螺纹; 钻杆接头; 连接螺纹的要求与标准; 采用铝合金钻杆; 加重钻杆或钻铤。
现在许多国家在地质勘探钻进中已经采用铝合金钻杆。使 用铝合金钻杆可以减小整个钻杆柱的质量,可以减小回转 钻杆柱所消耗的功率,可以减小提升钻杆柱消耗的功率, 所以在同样的条件下可以增大钻机的可钻深度,可以提高 转速而使机械钻速提高到1.3~1.5倍,同样可以减少升降钻 柱的时间。
零断面以上的钻杆柱受纵向拉力, 零断面以 下的钻杆柱受纵向压力。从受力状态可以看出; 中和点以上越远半波长越大;中和点以下越远半 波长越小,半波长越小表示钻杆柱弯曲越严重。
萨尔基索夫研究钻杆柱在孔内弯曲状态的问题时是设定 钻杆柱受外力(离心力和纵向力)所作的功等于钻杆柱变形 所储存的位能。即:
U=A + A1
老标准
钻杆强度分析对比
某厂加强钻杆技术参数
无锡钻探工具厂绳索钻杆钻进深度
S75:2009年 新疆有色地勘局 福建煤田121队
辽宁冶金402队
河北承德四队
安徽地矿325队
S95:2009年 福建煤田121队
云南煤田143队
安徽地矿325队
安徽地矿313队
哈密黄山铜矿 1550米(S75A)
曲靖煤田
三、钻杆柱工作状态(重点讲下页的图)

第一章 钻具

第一章 钻具

第四部分钻井工具目录第一章钻具第一节方钻杆第二节钻铤第三节加重钻杆第四节钻杆第五节钻具管理第二章井下工具第一节稳定器第二节随钻震击器第三节扩大器第四节浮阀第五节钻具内防喷器第六节水力割刀第三章井上工具第一节钻杆吊卡第二节吊环第三节钻杆卡瓦第四节手动大钳第五节钻铤吊卡及卡瓦、安全卡瓦第六节套管吊卡、单根吊卡、套管卡瓦第七节转盘补心第四章打捞工具第一节铅模第二节公锥第三节母锥第四节卡瓦打捞筒第五节磁铁打捞器第六节一把抓第七节反循环打捞篮和反循环强磁打捞篮第八节磨鞋第九节安全接头第十节套管打捞矛钻具是指地面方钻杆以下钻头以上各部分工具的总称。

在钻井过程中,将方钻杆、钻杆、钻铤等用各种接头连接起来组成入井的管串称为钻柱。

钻柱是联通地面与地下的枢纽,又是钻井设备与工具的薄弱环节。

随着钻井深度越来越深,对钻柱性能的要求也越高。

钻柱的特点:首先,钻柱钻柱必须是空心的,以便循环泥浆;其次,钻柱要具有一定的强度,以传递功率。

钻柱各组成部分都是具有一定壁厚的空心体。

钻柱是有多种不同部件组成,它的组成随钻井条件和钻井方法不同而有所区别。

但其基本部分是方钻杆、钻杆、钻铤及接头所组成。

本章主要介绍钻具的各组成部分作用、结构、规范以及现场检查方法等方面的一些常识。

一、方钻杆的作用与结构方钻杆位于钻柱的最上端,其上部与水龙头相接,下部与钻杆连接。

主要作用是传递扭矩和承受钻柱的全部重量。

为了循环泥浆和有效地传递扭矩,方钻杆断面制成中空的正方形或六边形。

石油钻井大型钻机都用四棱方钻杆,地质勘探小型钻机用六棱方钻杆。

方钻杆由于所处的工作条件十分繁重,要求它具有较高抗拉强度和抗扭强度。

所以方钻杆壁厚比一般钻杆大三倍左右,而且多用强度较大的优质合金钢制成。

API标准方钻杆用D、E级或高强度的合金钢AISI4145钢制成。

要求保证制造质量的均衡性。

方钻杆两端接头有丝扣以便连接。

在钻进中方钻杆的上端始终处于转盘面上,为了防止方钻杆在旋转中自动卸扣,所以方钻杆上端的丝扣为反扣,下端为正扣。

Baker钻井手册——钻具基础

Baker钻井手册——钻具基础

Baker钻井手册——钻具基础第四章Drillstring Basics钻具基础Upon completion of this section you will be able to:读完这一部分后,你可以1、Explain how drill pipe grades define the yield strength and tensile strength of steel.1、解释钻杆钢级是如何定义钢材的屈服强度和抗拉强度的;2、Explain how drill pipe is classified.2、解释钻杆是怎么分类的;3、Calculate total yield strength for a specific grade/class of drill pipe.3、计算特定钢级和类别钻杆的屈服强度;4、Explain the effects of buoyancy on the drillstring.4、解释浮力对钻具的影响;5、Calculate the buoyed weight (or hookload) in a vertical hole.5、计算直井中钻具的浮重(或称悬重);6、Explain the causes of varying hookload during the drilling process.6、解释钻进过程中大钩悬重变化的原因;7、Explain overpull and calculate the maximum permitted pull.7、解释过提、计算最大许用上提力;8、Calculate required BHA air weight for applications where drill pipe is to be run in compression.8、计算在允许钻杆受压的钻井过程中,需要的井下钻具组合净重;9、Calculate critical buckling force and explain the factorsinvolved when running drill pipe in compression.9、计算压曲临界力并解释压缩钻杆的钻井过程中的原理;10、Explain causes and effects of sinusoidal and helical buckling.10、解释正弦和螺旋弯曲的起因及影响因素;11、Explain neutral point and calculate the approximate location of the neutral point in a rotary drillstring.11、解释中和点并计算其在转动钻具中的大概位置;12、Explain the relationship between cyclic bending stress and drill pipe fatigue.12、解释周期性的弯曲应力和钻杆疲劳的关系;13、Describe some of the factors affecting axial drag and torque, and the effect of drag on weight on bit.13、描述一些影响轴向摩擦力和扭矩的因素以及摩擦力对钻压的影响。

钻具基础知识

钻具基础知识

钻具基础知识一、钻柱的组成与功用(一)钻柱的组成钻柱(Drilling String)是钻头以上,水龙头以下部分的钢管柱的总称.它包括方钻杆(Square Kelly)、钻杆(Drill Pipe)、钻铤(Drill Collar)、各种接头(Joint)及稳定器(Stabilizer)等井下工具。

(二)钻柱的功用(1)提供钻井液流动通道;(2)给钻头提供钻压;(3)传递扭矩;(4)起下钻头;(5)计量井深;(6)观察和了解井下情况(钻头工作情况、井眼状况、地层情况);(7)进行其它特殊作业(取芯、挤水泥、打捞等);(8)钻杆测试( Drill-Stem Testing),又称中途测试。

1. 钻杆(1)作用:传递扭矩和输送钻井液,延长钻柱。

(2)结构:管体+接头(3)规范:壁厚:9 ~11mm,一般是9.19mm。

外径:根据各种钻杆情况而定,如常用的127,140等。

长度:一般在9.5m左右。

常用钻杆规范(内径、外径、壁厚、线密度等(2)接头及螺纹螺纹连接条件:尺寸相等,丝扣类型相同,公母螺纹相匹配。

钻杆接头特点:壁厚较大,外径较大,强度较高。

钻杆接头类型:内平(IF)、贯眼(FH)、正规(REG);NC系列●内平式:主要用于外加厚钻杆。

特点是钻杆通体内径相同,钻井液流动阻力小;但外径较大,容易磨损。

●贯眼式:主要用于内加厚钻杆。

其特点是钻杆有两个内径,钻井液流动阻力大于内平式,但其外径小于内平式。

●正规式:主要用于内加厚钻杆及钻头、打捞工具。

其特点是接头内径<加厚处内径<管体内径,钻井液流动阻力大,但外径最小,强度较大。

这种类型接头均采用V型螺纹,但扣型、扣距、锥度及尺寸等都有很大的差别。

NC型系列接头NC23,NC26,NC31,NC35,NC38,NC40,NC44,NC46,NC50,NC56,NC61,NC70,NC77等。

NC—National Coarse Thread,(美国)国家标准粗牙螺纹。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钻具基础知识
一、钻柱的组成与功用
(一)钻柱的组成
钻柱(Drilling String)是钻头以上,水龙头以下部分的钢管柱的总称.
它包括方钻杆(Square Kelly)、钻杆(Drill Pipe)、钻铤(Drill Collar)、各种接头(Joint)及稳定器(Stabilizer)等井下工具。

(二)钻柱的功用
(1)提供钻井液流动通道;
(2)给钻头提供钻压;
(3)传递扭矩;
(4)起下钻头;
(5)计量井深;
(6)观察和了解井下情况(钻头工作情况、井眼状况、地层情况);
(7)进行其它特殊作业(取芯、挤水泥、打捞等);
(8)钻杆测试( Drill-Stem Testing),又称中途测试。

1. 钻杆
(1)作用:传递扭矩和输送钻井液,延长钻柱。

(2)结构:管体+接头
(3)规范:
壁厚:9 ~11mm,一般是9.19mm。

外径:根据各种钻杆情况而定,如常用的127,140等。

长度:一般在9.5m左右。

常用钻杆规范(内径、外径、壁厚、线密度等
(2)接头及螺纹
螺纹连接条件:尺寸相等,丝扣类型相同,公母螺纹相匹配。

钻杆接头特点:壁厚较大,外径较大,强度较高。

钻杆接头类型:
内平(IF)、贯眼(FH)、正规(REG);NC系列
●内平式:主要用于外加厚钻杆。

特点是钻杆通体内径相同,钻井
液流动阻力小;但外径较大,容易磨损。

●贯眼式:主要用于内加厚钻杆。

其特点是钻杆有两个内径,钻井
液流动阻力大于内平式,但其外径小于内平式。

●正规式:主要用于内加厚钻杆及钻头、打捞工具。

其特点是接头
内径<加厚处内径<管体内径,钻井液流动阻力大,但外径最小,强度较大。

这种类型接头均采用V型螺纹,但扣型、扣距、锥度及尺寸等都有很大的差别。

NC型系列接头
NC23,NC26,NC31,NC35,NC38,NC40,NC44,NC46,NC50,NC56,NC61,NC70,NC77等。

NC—National Coarse Thread,(美国)国家标准粗牙螺纹。

xx—表示基面丝扣节圆直径,用英寸表示的前两位数字乘以10。

如:NC26表示的节圆直径为2.668英寸。

NC螺纹也为V型螺纹, 表2-17所列的几种NC型接头与旧API标准接头有相同的节圆直径、锥度、螺距和螺纹长度,可以互换使用。

数字型接头与旧API接头的区别
2、钻铤
结构特点:管体两端直接车制丝扣,无专门接头;壁厚大(38-53毫米),重量大,刚度大。

主要作用:
(1)给钻头施加钻压;
(2)保证压缩应力条件下的必要强度;
(3)减轻钻头的振动、摆动和跳动等,使钻头工作平稳;
(4)控制井斜。

类型:光钻铤、螺旋钻铤、扁钻铤。

常用尺寸:6-1/4〃,7 〃,8 〃,9 〃。

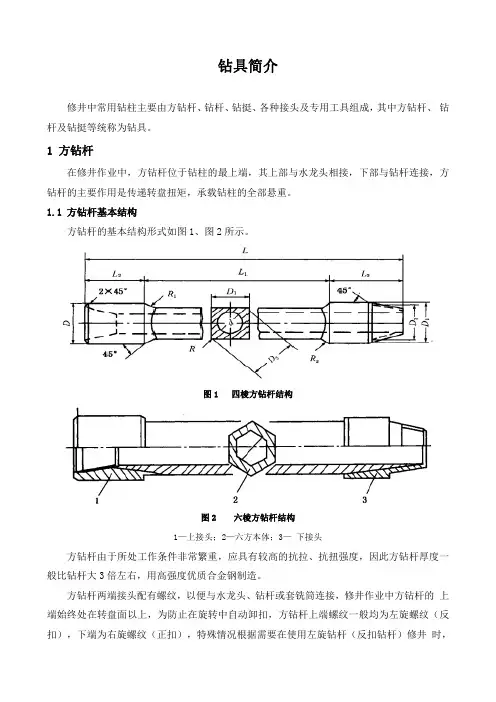

3.方钻杆
类型:四方形、六方形
特点:壁厚较大,强度较高
主要作用:传递扭矩和承受钻柱的全部重量。

常用尺寸:89mm(3.5英寸),108mm (4.5英寸),133.4mm (5.5英寸)。

4.稳定器
类型:刚性稳定器、不转动橡胶套稳定器、滚轮稳定器。

作用:
1)防斜;
2)控制井眼轨迹。

二、钻柱的工作状态及受力分析
(一)钻柱的工作状态
1. 起下钻工况下
直井:直的拉伸、滑动。

斜井:随井眼倾斜和弯曲,滑动。

2. 正常钻进工况下
上部受拉伸,下部受压弯曲;在扭矩作用下旋转运动。

3. 钻柱的旋转运动形式
(1)自转钻柱象一根柔性轴,围绕自身轴线旋转。

均匀磨损,易发生疲劳破坏。

(2)公转钻柱象一个刚体,围绕着井眼轴线旋转并沿着井壁滑动。

产生偏磨。

(3)公转与自转的结合
弯曲钻柱围绕井眼轴线旋转,同时围绕自身轴线运动。

4)纵向振动钻头振动引起,产生交变应力。

(5)扭转振动由井底对钻头旋转阻力的变化引起,产生交变扭剪应力.
(6)横向摆振达到某一临界转速,可能产生无规则摆动,产生交变弯曲应力。

一般认为,弯曲钻柱旋转的主要形式是自转,但也可能产生公转或两种运动形式的结合。

由于在转动过程中受到阻力的作用,钻具的转动是不平稳的。

三、钻柱的受力分析
1. 概述
(1)自重产生的拉力
(2)钻压产生的压力
(3)钻井液的浮力
(4)摩擦阻力
(5)循环压降产生的附加拉力
(7)起下钻时产生的动载荷
(8)扭矩
(9)弯曲应力
(10)离心力
(11)外挤力
(12)振动产生的交变应力。

2、钻柱受力最严重的部位:
1)井口断面:拉力最大,扭矩最大;
2)下部受压弯曲部分:交变轴向应力、弯曲应力、扭剪应力
3)中性点:(钻柱上轴向力等于零的点(N点,亦称中和点,Neutral Point )
拉压交变载荷。

下部钻柱弯曲的原因
钻压的作用使下部钻柱受压缩,当压力达到钻柱的临界压力,钻柱将失去直线稳定状态而发生弯曲并与井壁接触。

压力较大时可能发生多次弯曲。

四、钻柱设计
1、设计内容:
(1)尺寸选择
(2)钻铤柱长度计算
(3)钻杆柱强度设计及较核。

2、设计原则:
(1)满足强度(抗拉、抗挤强度等)要求,保证钻柱安全工作;
(2)尽量减轻整个钻柱的重力,以便在现有的抗负荷能力下钻更深的井。

一)钻柱尺寸选择
1. 依据:
(1)钻机的提升能力;
(2)井眼尺寸;
(3)地质条件;
(4)工艺要求;
(5)供货情况
2. 经验配合关系
选择的基本原则:
1.钻杆由于受到扭矩和拉力最大,在供应可能的情况下,应尽量选用大尺寸方钻杆,应比钻杆尺寸大一级;
2.钻机提升能力允许的情况下,选择大尺寸钻杆是有利的。

因为大尺寸钻杆强度大,水眼大,钻井液流动阻力小,且由于环空较小,钻井液上返速度高,有利于携带岩屑。

入井的钻柱结构力求简单,以便于起下钻操作。

国内各油田目前大都用127mm(5 in)钻杆。

3、钻铤尺寸决定着井眼的有效直径,为了保证所钻井眼能使套管或套铣筒的顺利下入,钻铤中最下部一段(一般应不少一立柱)的外径应不小于允许最小外径,其允许最小钻铤外径为:
允许最小钻铤外径=2×套管接箍外径-钻头直径
当钻铤柱中采用了稳定器,可以选用稍小外径的钻铤。

钻铤柱中选用的最大外径钻铤应以保证在可能发生的打捞作业中能够被套铣为前提。

在大于241.3mm的井眼中,应采用复合钻铤结构。

但相邻两段钻铤的外径一般以不超过25.4mm为宜。

4.钻铤尺寸一般选用与钻杆接头外径相等或相近的尺寸,有时根据防斜措施来选用钻铤的直径。

近些年来,在下部钻具组合中更多的使用大直径钻铤,因为使用大直径钻铤具有下列优点:
(1)用较少的钻铤满足所需钻压的要求,减少钻铤,也可减少起下钻时连接钻铤的时间;
(2)提高了钻头附近钻柱的刚度,有利于改善钻头工况;
(3)钻铤和井壁的间隙较小,可减少连接部分的疲劳破坏;
(4)有利于防斜。
