离心式水泵结构、原理

一、离心泵的基本构造是由六部分组成的离心泵的基本构造是由六部分组成的分别是叶轮、泵体、泵轴、轴承、密封环、填料盒1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求平滑，以减少水流的磨擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。

转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热，太少又有响声并发热！滑动轴承是使用的是透明油作为润滑剂的，加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封的间隙保持在0.25-1.10毫米之间为宜。

6、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成。

填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。

始终保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到1水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料盒的检查是特别要留意！在运行600个小时左右就要对填料进行更换。

二、离心泵的过流部件离心泵过流部件有：吸进室、叶轮、压出室三个部分。

叶轮室是泵的核心，也是流部件的核心。

泵通过叶轮对液体的作功，使其能量增加。

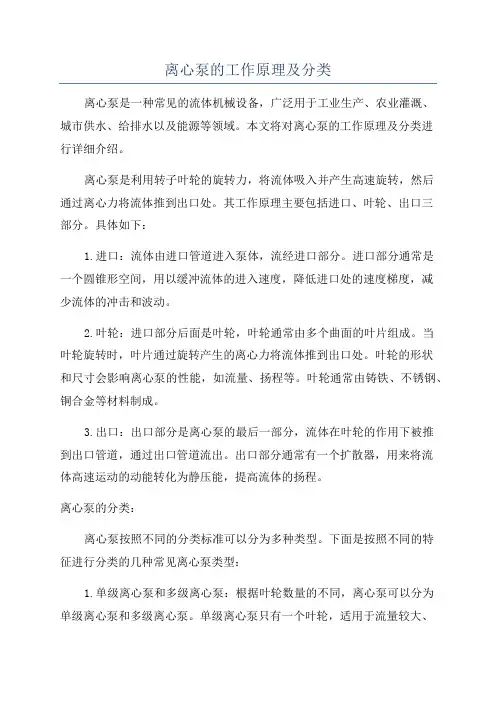

离心泵的工作原理及分类

离心泵的工作原理及分类离心泵是一种常见的流体机械设备，广泛用于工业生产、农业灌溉、城市供水、给排水以及能源等领域。

本文将对离心泵的工作原理及分类进行详细介绍。

离心泵是利用转子叶轮的旋转力，将流体吸入并产生高速旋转，然后通过离心力将流体推到出口处。

其工作原理主要包括进口、叶轮、出口三部分。

具体如下：1.进口：流体由进口管道进入泵体，流经进口部分。

进口部分通常是一个圆锥形空间，用以缓冲流体的进入速度，降低进口处的速度梯度，减少流体的冲击和波动。

2.叶轮：进口部分后面是叶轮，叶轮通常由多个曲面的叶片组成。

当叶轮旋转时，叶片通过旋转产生的离心力将流体推到出口处。

叶轮的形状和尺寸会影响离心泵的性能，如流量、扬程等。

叶轮通常由铸铁、不锈钢、铜合金等材料制成。

3.出口：出口部分是离心泵的最后一部分，流体在叶轮的作用下被推到出口管道，通过出口管道流出。

出口部分通常有一个扩散器，用来将流体高速运动的动能转化为静压能，提高流体的扬程。

离心泵的分类：离心泵按照不同的分类标准可以分为多种类型。

下面是按照不同的特征进行分类的几种常见离心泵类型：1.单级离心泵和多级离心泵：根据叶轮数量的不同，离心泵可以分为单级离心泵和多级离心泵。

单级离心泵只有一个叶轮，适用于流量较大、扬程较小的场合；而多级离心泵有多个叶轮，适用于流量较小、扬程较大的场合。

2.低扬程泵和高扬程泵：根据工作条件的不同，离心泵可以分为低扬程泵和高扬程泵。

低扬程泵适用于扬程较小的场合，常用于市政给排水等工程；而高扬程泵适用于扬程较大的场合，常用于水利工程、能源等领域。

3.管道泵和轴流泵：根据流体运动方式的不同，离心泵可以分为管道泵和轴流泵。

管道泵是流体在泵内经过叶轮的离心作用，流体的运动方向与泵轴线垂直；而轴流泵是流体在泵内流动方向与泵轴线平行或接近平行的泵。

4.立式泵和卧式泵：根据泵的布置方式的不同，离心泵可以分为立式泵和卧式泵。

立式泵是泵的进出口在同一水平面上，泵体安装在地面之上；而卧式泵则是泵的进出口在不同的水平面上，泵体安装在地面之下。

立式管道离心泵型号定义及结构图

立式管道离心泵型号定义及结构图一、ISG立式管道离心泵产品概述:离心泵有很多种，例如：单级离心泵、卧式多级离心泵、立式多级离心泵等等。

ISG立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

二、ISG立式管道离心泵产品特点:1、离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、ISG立式管道离心泵工作条件：1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

四、ISG立式管道离心泵型号定义：五、ISG立式管道离心泵结构简图：。

离心泵的工作原理及主要部件性能参数

离心泵的工作原理及主要部件性能参数离心泵——生产中应用最为广泛，着重介绍。

§ 2.1.1 离心泵（Centrifugal Pumps ）一．离心泵的工作原理及主要部件 1．工作原理如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。

启动前，须灌液，即向壳体内灌满被输送的液体。

启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s 。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。

液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。

泵离心泵旋转泵漩涡泵往复泵由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。

气缚现象：不灌液，则泵体内存有空气，由于ρ空气<<ρ液，所以产生的离心力很小，因而叶轮中心处所形成的低压不足以将贮槽内的液体吸入泵内，达不到输液目的。

通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。

另外，在单向阀下面装有滤网，其作用是拦阻液体中的固体物质被吸入而堵塞管道和泵壳。

启动与停泵：灌液完毕后，此时应关闭出口阀后启动泵，这时所需的泵的轴功率最小，启动电流较小，以保护电机。

启动后渐渐开启出口阀。

停泵前，要先关闭出口阀后再停机，这样可避免排出管内的水柱倒冲泵壳内叶轮，叶片，以延长泵的使用寿命。

离心泵的定义及工作原理

离心泵的定义及工作原理离心泵是一种常用的流体输送设备，广泛应用于工业生产、建筑、农业和城市供水等领域。

它通过旋转叶轮产生离心力，将液体吸入并将其推向出口，实现液体的输送和增压。

离心泵的工作原理如下：当电动机启动时，通过轴连接将动力传递给泵体。

泵体内部有一个旋转的叶轮，叶轮上有多个叶片。

当电动机带动叶轮高速旋转时，液体被吸入泵体的中心部分，然后被叶轮的离心力推向出口。

离心力是由旋转叶轮产生的，它使液体在叶轮内部形成高速旋转的涡流，从而产生向外的压力，推动液体流动。

离心泵通常由泵体、叶轮、轴、密封装置和电动机等部分组成。

泵体是离心泵的主要部分，通常由铸铁或不锈钢制成。

叶轮是离心泵的核心部件，它的形状和数量决定了泵的性能和工作效率。

轴是连接电动机和叶轮的部件，承受着旋转力和液体的推力。

密封装置用于防止泵体内的液体泄漏。

离心泵的工作原理基于牛顿第三定律和离心力原理。

根据牛顿第三定律，离心泵通过叶轮旋转产生的离心力，使液体产生相反的反作用力，推动液体流动。

离心力的大小与叶轮的转速、液体的密度和叶轮的几何形状有关。

离心泵的性能参数包括流量、扬程、效率和功率等。

流量是指单位时间内通过泵的液体体积，通常以立方米/小时或升/秒为单位。

扬程是指液体从进口到出口的高度差，通常以米为单位。

效率是指泵的能量转换效率，即输出功率与输入功率之比。

功率是指泵所需的电能或机械能，通常以千瓦或马力为单位。

离心泵的应用范围广泛，可以用于输送各种液体，如水、石油、化工液体、污水等。

它在工业生产中常用于冷却系统、供水系统、循环系统等。

在建筑领域，离心泵用于给水、排水和消防系统。

在农业领域，离心泵用于灌溉和排灌系统。

总结起来，离心泵是一种通过旋转叶轮产生离心力来输送液体的设备。

它的工作原理基于牛顿第三定律和离心力原理。

离心泵具有结构简单、操作方便、输送能力强等优点，广泛应用于各个领域。

ISGB型便拆式管道离心泵结构图及价格

【ISGB型便拆式管道离心泵】结构图：ISGB型便拆式管道离心泵价格流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机1 ISGB40-12.5 6.3 12.5 2900 0.55 380 1751 20292 ISGB40-125A 5.6 10 2900 0.37 380 1724 20023 ISGB40-20 6.3 20 2900 1.1 380 1807 21134 ISGB40-20A 5.6 16 2900 0.75 380 1751 20295 ISGB40-32 6.3 32 2900 2.2 380 1960 24336 ISGB40-32A 5.9 28 2900 1.5 380 1877 21967 ISGB40-32B 5.5 24 2900 1.1 380 1807 21138 ISGB40-50 6.3 50 2900 4 380 2474 32539 ISGB40-50A 5.9 44 2900 3 380 2349 297510 ISGB40-50B 5.3 36 2900 2.2 380 2071 251611 ISGB40-80 6.3 80 2900 7.5 380 3684 405912 ISGB40-80A 5.9 70 2900 5.5 380 3545 393413 ISGB40-80B 5.5 60 2900 5.5 380 3545 393414 ISGB40-12.5(1) 12.5 12.5 2900 1.1 380 1974 228015 ISGB40-12.5(I)A 11 10 2900 0.75 380 1904 219616 ISGB40-20(1) 12.5 20 2900 1.5 380 2071 239117 ISGB40-20(I)A 11 16 2900 1.1 380 2002 228018 ISGB40-32(1) 12.5 32 2900 3 380 2377 304419 ISGB40-32(I)A 11.7 28 2900 2.2 380 2113 259920 ISGB40-32（I)B 10.4 24 2900 1.5 380 2029 239121 ISGB40-50(I) 12.5 50 2900 5.5 380 3294 405922 ISGB40-50(I)A 11.7 44 2900 4 380 2766 353123 ISGB40-50(I)B 10.6 36 2900 3 380 2572 323924 ISGB40-80(I) 12.5 80 2900 11 380 5393 661625 ISGB40-80(I)A 11.6 70 2900 7.5 380 4101 479626 ISGB40-80(I)B 10.8 60 2900 7.5 380 4101 479627 ISGB40-80(I)C 10 52 2900 5.5 380 3989 4476流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机28 ISGB50-12.5 12.5 12.5 2900 1.1 380 1974 228029 ISGB50-12.5(I)A 11 10 2900 0.75 380 1918 221030 ISGB50-20 12.5 20 2900 1.5 380 2043 239131 ISGB50-20A 11 16 2900 1.1 380 1974 229432 ISGB50-32 12.5 32 2900 3 380 2363 303033 ISGB50-32A 11.7 28 2900 2.2 380 2113 258534 ISGB50-32B 10.4 22 2900 1.5 380 2029 239135 lSGB50-50 12.5 50 2900 5.5 380 3294 405936 ISGB50-50A 11.7 44 2900 4 380 2780 353137 ISGB50-50B 10.6 38 2900 3 380 2572 325338 ISGB50-80 12.5 80 2900 11 380 5379 661639 ISGB50-80A 11.6 70 2900 7.5 380 4114 479640 ISGB50-80B 10.8 60 2900 7.5 380 4114 479641 ISGB50-80C 10 52 2900 5.5 380 3989 447642 ISGB50-125(1) 25 12.5 2900 1.5 380 2029 239143 ISGB50-12.5(I)A 22.3 10 2900 1.1 380 1974 228044 ISGB50-20(1) 25 20 2900 3 380 2377 303045 ISGB50-20(I)A 22.3 16 2900 2.2 380 2155 264146 ISGB50-32(1) 25 32 2900 4 380 2683 337847 ISGB50-32(I)A 23.4 28 2900 4 380 2683 337848 ISGB50-32(I)B 21.6 24 2900 3 380 2419 287749 lSGB50-50(1) 25 50 2900 7.5 380 3447 428150 ISGB50-50(1)A 23.5 44 2900 7.5 380 3447 428151 ISGB50-50(I)B 21.8 38 2900 5.5 380 3336 400352 ISGB50-80(1) 25 80 2900 15 380 5880 729853 ISGB50-80(I)A 23.4 70 2900 11 380 5546 681154 ISGB50-80(I)B 21.6 60 2900 11 380 5546 681155 ISGB50-125(1) 25 125 2900 30 380 9118 1241356 ISGB50-125(I)A 23.7 113 2900 22 380 7506 9424流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机57 ISGB50-125(I)B 22.5 101 2900 18.5 380 6839 852158 ISGB50-125(I)C 20.6 85 2900 15 380 6491 800659 ISGB65-12.5 25 12.5 2900 1.5 380 2043 239160 ISGB65-12.5A 22.3 10 2900 1.1 380 1974 228061 ISGB65-20 25 20 2900 3 380 2419 310062 ISGB65-20A 22.3 16 2900 2.2 380 2155 264163 ISGB65-32 25 32 2900 4 380 2724 339264 ISGB65-32A 23.5 28 2900 4 380 2724 339265 lSGB65-32B 21.6 24 2900 3 380 2460 308666 ISGB65-50 25 50 2900 7.5 380 3531 426767 ISGB65-50A 23.5 44 2900 7.5 380 3531 426768 ISGB65-50B 21.8 38 2900 5.5 380 3406 400369 ISGB65-80 25 80 2900 15 380 5782 729870 ISGB65-80A 23.4 70 2900 11 380 5435 681171 ISGB65-80B 21.6 60 2900 11 380 5435 681172 ISGB65-125 25 125 2900 30 380 10258 1241373 ISGB65-125A 23.7 113 2900 22 380 8104 970274 ISGB65-125B 22.5 101 2900 18.5 380 7381 852175 ISGB65-125C 20.6 85 2900 15 380 6867 800676 ISGB65-12.5(1} 50 12.5 2900 3 380 2460 332277 ISGB65-12.5(I)A 44.7 410 2900 2.2 380 2168 287778 ISGB65-20(1) 50 20 2900 5.5 380 3364 412879 ISGB65-20(I}A 45 16 2900 4 380 2877 357280 ISGB65-32(1) 50 32 2900 7.5 380 3558 442081 ISGB65-32(I)A 46.7 28 2900 7.5 380 3558 442082 lSGB65-32(I)B 43.3 24 2900 5.5 380 3475 674283 ISGB65-50(1) 50 50 2900 15 380 5699 660384 ISGB65-50(I)A 47 44 2900 11 380 5365 639485 ISGB65-50(I)B 43.5 38 2900 7.5 380 3920 4545流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机86 ISGB65-80(1) 50 80 2900 22 380 7617 970287 ISGB65-80(I)A 46.7 70 2900 18.5 380 6686 757688 ISGB65-80(I)B 43.3 60 2900 15 380 6380 696489 ISGB65-125{1) 50 125 2900 37 380 10369 1264990 ISGB65-125(I)A 46.5 113 2900 30 380 9869 1195491 ISGB65-125(I)B 44.5 101 2900 30 380 9869 1195492 ISGB65-125(I)C 41 85 2900 22 380 7798 1000893 ISGB80-125 50 12.5 2900 3 380 2530 308694 ISGB80-12.5A 44.7 10 2900 2.2 380 2266 275295 ISGB80-20 50 20 2900 5.5 380 3364 397596 SGB80-20A 45 16 2900 4 380 2877 337897 ISGB80-32 50 32 2900 7.5 380 3572 414298 ISGB80-32A 46.7 28 2900 7.5 380 3572 414299 ISGB80-32B 43.3 24 2900 5.5 380 3475 3962 100 ISGB80-50 50 50 2900 15 380 5699 6603 101 ISGB80-50A 47 44 2900 11 380 5365 6394 102 lSGB80-50B 43.5 38 2900 7.5 380 3948 4615 103 ISGB80-80 50 80 2900 22 380 7325 9702 104 ISGB80-80A 46.7 70 2900 18.5 380 6728 7576 105 ISGB80-80B 43.3 60 2900 15 380 6408 6964 106 ISGBB0-125 50 125 2900 37 380 10898 12649 107 ISGB80-125A 46.5 113 2900 30 380 10550 11954 108 SGB80-125B 44.5 101 2900 30 380 10550 11954 109 ISGB80-125C 41 85 2900 22 380 7909 10008110 ISGB80-12.5(I) 100 12.5 2900 5.5 380 3489 4101 111 ISGB80-12.5(1)A 89 10 2900 4 380 3002 3753 112 ISGB80-20(I) 100 20 2900 11 380 5129 6255 113 ISGB80-20(I)A 89 16 2900 15 380 3823 4448 114 SGB80-32(I) 100 32 2900 15 380 5782 6811流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机115 ISGB80-32(I)A 93.5 28 2900 11 380 5393 6394 116 ISGB80-32(I)B 87 24 2900 11 380 5393 6394 117 ISGB80-50(1) 100 50 2900 22 380 7492 9591 118 ISGB80-50(I)A 93.5 44 2900 18.5 380 6408 7854 119 lSGB80-50(I)B 97 38 2900 15 380 5963 7367 120 ISGB80-80(1) 100 80 2900 37 380 10481 12649 121 ISGB80-80(I)A 93.5 70 2900 30 380 9730 11676 122 ISGB80-80(I)B 87 60 2900 30 380 9730 11676 123 ISGB100-12.5 100 12.5 2900 5.5 380 3684 4114 124 ISGB100-12.5A 89 10 2900 4 380 3183 3614 125 ISGBl00-20 100 20 2900 11 380 5129 6255 126 ISGB100-20A 89 16 2900 7.5 380 4031 4448 127 lSGB100-32 100 32 2900 15 380 6074 6811 128 ISGB100-32A 93.5 28 2900 11 380 5699 6394 129 ISGB100-32B 86.6 24 2900 11 380 5699 6394 130 ISGB100-50 100 50 2900 22 380 7534 9869 131 ISGB100-50A 93.5 44 2900 18.5 380 6589 7854 132 ISGB100-50B 87 38 2900 15 380 6269 7367 133 ISGB100-80 100 80 2900 37 380 11481 12969 134 ISGB100-80A 93.5 70 2900 30 380 10592 11885 135 ISGB100-80B 87 60 2900 30 380 10592 11815 136 ISGB125-12.5A 143 10 2900 7.5 380 4531 5046 137 lSGB125-20 160 20 2900 15 380 6519 7172 138 ISGB125-20A 143 16 2900 11 380 6144 7576 139 ISGB125-32 160 32 2900 22 380 7784 9869 140 ISGB125-32A 150 28 2900 18.5 380 6853 7854 141 ISGB125-32B 138 24 2900 15 380 6547 7367 142 ISGB125-50 160 50 2900 37 380 10912 12371 143 ISGB125-50A 150 44 2900 30 380 10189 11537编号型号流量扬程转速电机功率电压ISGB型（元/台）(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机144 ISGB125-50B 138 37.5 2900 22 380 8229 9869 145 ISGB125-80 160 80 2900 55 380 17584 20572 146 ISGB125-80A 150 70 2900 45 380 14678 17375 147 ISGB125-80B 138 60 2900 37 380 12315 13344 148 ISGB125-32(1) 200 32 2900 30 380 9661 11815 149 ISGB125-32(I)A 187 28 2900 22 380 8048 9869 150 ISGB125-50(1) 200 50 2900 45 380 12315 16819 151 ISGB125-50(I)A 187 44 2900 37 380 10953 12649 152 lSGB125-50(I>B 173 37 2900 30 380 10203 11537 153 ISGB125-80 200 80 2900 75 380 22157 25437 154 ISGB125-80(I)A 187 70 2900 55 380 18946 22518 155 ISGB125-80(I)B 173 60 2900 45 380 14929 17375 156 ISGB150-12.5 160 12.5 1450 11 380 7200 8298 157 ISGB150-12.5A 140 10 1450 7.5 380 5866 6533 158 ISGB150-20 160 20 1450 15 380 8423 8785 159 ISGB150-20A 140 17 1450 11 380 7200 8159 160 ISGB150-20B 120 14 1450 7.5 380 6047 6533 161 ISGB150-32 160 32 1450 22 380 9341 11537 162 ISGB150-32A 140 28 1450 18.5 380 9021 10564 163 ISGB150-32B 120 24 1450 15 380 8145 9869 164 ISGB150-50 160 50 1450 37 380 13997 17375 165 ISGB150-50A 140 44 1450 30 380 11398 13608 166 ISGB150-50B 120 38 1450 22 380 9952 11537 167 ISGB150-80 160 80 1450 55 380 20225 24603 168 ISGB150-80A 140 70 1450 45 380 18543 20711 169 ISGB150-80B 120 60 1450 37 380 17820 20155 170 ISGB150-80 200 80 2900 75 380 21100 26410 171 ISGB150-80A 187 70 2900 55 380 17750 22657 172 ISGB150-80B 173 60 2900 45 380 14984 19321流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机173 ISGB150-12.5(1) 200 12.5 1450 15 380 7812 8896 174 ISGB150-12.5(I)A 179 10 1450 11 380 7186 8410 175 ISGB150-20(1) 200 20 1450 18.5 380 8618 9480 176 ISGB150-20(I)A 184 17 1450 15 380 8840 9035 177 ISGB150-20(I)B 167 14 1450 11 380 7423 8618178 ISGB150-32(1) 200 32 1450 30 380 10967 12788 179 ISGB150-32(I)A 187 28 1450 22 380 9355 10898 180 ISGB150-32(I)B 173 24 1450 18.5 380 9021 10397 181 ISGB150-50(1) 200 50 1450 45 380 14637 18209 182 ISGB150-50(I)A 187 44 1450 37 380 13455 17931 183 ISGB150-50(I)B 174 38 1450 30 380 11801 13566 184 ISGB150-50(I)C 160 32 1450 22 380 9952 11815 185 ISGB150-80(1) 200 80 1450 75 380 23602 26410 186 ISGB150-80(l)A 187 70.5 1450 75 380 23602 26410 187 ISGB150-80(I)B 174 62 1450 55 380 20336 22657 188 ISGB150-80{I)C 160 54.5 1450 45 380 18251 19321 189 lSGB200-12.5 200 12.5 1450 15 380 8284 9591 190 ISGB200-12.5A 179 10 1450 11 380 7909 9077 191 ISGB200-20 200 20 1450 18.5 380 9174 10536 192 ISGB200-20A 184 17 1450 15 380 8284 9591 193 lSGB200-20B 167 14 1450 11 380 7798 9077 194 ISGB200-32 200 32 1450 30 380 11718 13566 195 ISGB200-32A 187 27 1450 22 380 10008 11815 196 ISGB200-32B 173 24 1450 18.5 380 9758 11009 197 ISGB200-50 200 50 1450 45 380 15207 18487 198 ISGB200-50A 187 44 1450 37 380 14387 18140 199 ISGB200-50B 174 38 1450 30 380 12107 14456 200 ISGB200-50C 160 32 1450 22 380 10634 12371 201 ISGB200-125(1) 400 12.5 1450 22 380 10105 11815流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机202 ISGB200-12.5(I)A 358 10 1450 18.5 380 9966 11009 203 ISGB200-20(1) 400 20 1450 30 380 11537 14456 204 ISGB200-20(I)A 358 17 1450 22 380 10078 12371 205 ISGB200-20(I)B 322 14 1450 18.5 380 9939 10981 206 ISGB200-32(1) 400 32 1450 55 380 18292 23352 207 ISGB200-32(I)A 374 28 1450 45 380 15554 19321 208 ISGB200-32(I)B 346 24 1450 37 380 15012 18765 209 ISGB200-50(1) 400 50 1450 75 380 21948 27703 210 ISGB200-50(l)A 374 44 1450 75 380 21948 27703 211 ISGB200-50(I)B 346 38 1450 55 380 19043 23769 212 ISGB200-50(I)C 320 32 1450 45 380 16694 19363 213 ISGB200-80{1) 400 80 1450 132 380 45203 64357214 ISGB200-80(I)A 374 70 1450 110 380 41631 62689 215 ISGB200-80(I)B 346 60 1450 90 380 34264 34889 216 ISGB200-80(I)C 320 56 1450 75 380 28106 31859 217 ISGB250一20 550 20 1450 45 380 18570 20822 218 ISGB250-20A 506 17 1450 37 380 17597 20016 219 ISGB250-32 550 32 1450 75 380 24659 30163 220 ISGB250-32A 506 28 1450 55 380 23227 24881 221 ISGB250-32B 466 25 1450 45 380 20364 22184 222 ISGB250-50 550 50 1450 110 380 39990 51986 223 ISGB250-50A 506 44 1450 90 380 32609 37113 224 ISGB250-50B 466 39.5 1450 75 380 31789 33221 225 ISGB250-50C 428 35 1450 75 380 31789 33221 226 ISGB300-32 720 32 1450 90 380 34681 38086 227 ISGB300-32A 662 28 1450 75 380 32665 36557 228 ISGB300-32B 609 23.5 1450 55 380 256872 25618 229 ISGB300-44 720 44 1450 132 380 51611 63801 230 ISGB300-44A 666 38 1450 110 380 48247 61688流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机231 ISGB300-44B 614 32 1450 90 380 34055 40866 232 ISGB300-50 720 50 1450 132 380 35070 65608 233 ISGB300-50A 662 44 1450 110 380 48567 63384 234 ISGB300-50B 609 38 1450 90 380 38767 43368 235 ISGB300-50C 561 33 1450 75 380 34250 41839。

ISGB便拆立式离心泵特点及原理

ISGB便拆立式离心泵特点及原理一、ISGB便拆立式离心泵产品概述：ISGB、ISRB型便拆立式管道离心泵是在ISG基础上开发成功的一种结构新颖、技术先进的泵类产品。

该立式泵特别是在整体结构上进行大胆突破设计，采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处;叶轮、泵体采用现代化最优秀水力模型设计制造，消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构解决了更换大功率水泵的轴承，机械密封、叶轮、泵轴的难题。

该泵与国内同类产品相比，具有运转更平稳，使用寿命长，管道离心泵配套更方便，维护保养更轻松等无可代替的优点。

在立式泵系列产品中属国内首创，各项技术居国内领先，是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。

二、ISGB便拆立式离心泵产品特点：1.立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了建筑投资。

底脚稳固、结构紧凑，精美的铸造和外观处理赋予立式离心泵新的美感，使产品焕发艺术的魅力，可以和国外著名厂家立式泵媲美。

2.配用国内著名离心泵厂家生产的低速Y系列标准通用电机，运行平稳、噪音极低。

3.轴承采用国际著名品牌精密轴承，精度高、可靠性好，寿命长。

4.叶轮采用90年代最优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。

5.电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。

6.可拆卸爪型弹性联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。

7.机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压、运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。

8.泵盖结构设计独特，只要卸下爪型弹性联轴器、泵盖螺母，即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。

ISG立式管道离心泵基本构造有哪些组成

/ISG立式管道离心泵基本构造有哪些组成立式管道离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

3、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

6、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

isg80-200水泵

长沙自平衡多级泵厂家宏力水泵整理 isg80-200水泵概述：isg80-200水泵是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

ISG型号意义：例如：ISG100-315(I)ABIHG-单级单吸化工管道离心泵100-进出口口径(mm)315-叶轮名义直径(mm)I - 扩流型A、B-叶轮经第一、二次切割泵类别：ISG：单级单吸管道离心泵IRG：单级单吸热水管道离心泵IGRY：单级单吸高温管道离心油泵IHG：单级单吸化工管道离心泵YG：单级单吸离心管道油泵IHGB：单级单吸立式不锈钢防爆化工泵isg80-200水泵产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

离心泵isg80-200水泵性能范围:1、吸入压力≤1．0MPa（200以下口径），或泵系统最高工作压力≤1．6MPa （200及以下口径），即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

ISGB型便拆式管道离心泵安装说明及价格

【ISGB型便拆式管道离心泵】安装说明：1.安装时管路重量不应加在水泵上，应有各自的支承体，以免使泵变形影响运行性能和寿命。

2.为了维修方便和使用安全，在洋的进出口管路上各安装一只调节阍及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，增长水泵的使用寿命。

3.泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，周时不得有漏水、漏气现象。

4.安装后拨动泵轴，叶轮不应有磨擦声或卡死现象，否则应将泵拆开检查原因。

5.泵的安装方式分为硬性联接和柔性联接两种。

ISGB型便拆式管道离心泵价格流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机1 ISGB40-12.5 6.3 12.5 2900 0.55 380 1751 20292 ISGB40-125A 5.6 10 2900 0.37 380 1724 20023 ISGB40-20 6.3 20 2900 1.1 380 1807 21134 ISGB40-20A 5.6 16 2900 0.75 380 1751 20295 ISGB40-32 6.3 32 2900 2.2 380 1960 24336 ISGB40-32A 5.9 28 2900 1.5 380 1877 21967 ISGB40-32B 5.5 24 2900 1.1 380 1807 21138 ISGB40-50 6.3 50 2900 4 380 2474 32539 ISGB40-50A 5.9 44 2900 3 380 2349 297510 ISGB40-50B 5.3 36 2900 2.2 380 2071 251611 ISGB40-80 6.3 80 2900 7.5 380 3684 405912 ISGB40-80A 5.9 70 2900 5.5 380 3545 393413 ISGB40-80B 5.5 60 2900 5.5 380 3545 393414 ISGB40-12.5(1) 12.5 12.5 2900 1.1 380 1974 228015 ISGB40-12.5(I)A 11 10 2900 0.75 380 1904 219616 ISGB40-20(1) 12.5 20 2900 1.5 380 2071 239117 ISGB40-20(I)A 11 16 2900 1.1 380 2002 228018 ISGB40-32(1) 12.5 32 2900 3 380 2377 304419 ISGB40-32(I)A 11.7 28 2900 2.2 380 2113 259920 ISGB40-32（I)B 10.4 24 2900 1.5 380 2029 239121 ISGB40-50(I) 12.5 50 2900 5.5 380 3294 405922 ISGB40-50(I)A 11.7 44 2900 4 380 2766 353123 ISGB40-50(I)B 10.6 36 2900 3 380 2572 323924 ISGB40-80(I) 12.5 80 2900 11 380 5393 661625 ISGB40-80(I)A 11.6 70 2900 7.5 380 4101 479626 ISGB40-80(I)B 10.8 60 2900 7.5 380 4101 479627 ISGB40-80(I)C 10 52 2900 5.5 380 3989 4476流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机28 ISGB50-12.5 12.5 12.5 2900 1.1 380 1974 228029 ISGB50-12.5(I)A 11 10 2900 0.75 380 1918 221030 ISGB50-20 12.5 20 2900 1.5 380 2043 239131 ISGB50-20A 11 16 2900 1.1 380 1974 229432 ISGB50-32 12.5 32 2900 3 380 2363 303033 ISGB50-32A 11.7 28 2900 2.2 380 2113 258534 ISGB50-32B 10.4 22 2900 1.5 380 2029 239135 lSGB50-50 12.5 50 2900 5.5 380 3294 405936 ISGB50-50A 11.7 44 2900 4 380 2780 353137 ISGB50-50B 10.6 38 2900 3 380 2572 325338 ISGB50-80 12.5 80 2900 11 380 5379 661639 ISGB50-80A 11.6 70 2900 7.5 380 4114 479640 ISGB50-80B 10.8 60 2900 7.5 380 4114 479641 ISGB50-80C 10 52 2900 5.5 380 3989 447642 ISGB50-125(1) 25 12.5 2900 1.5 380 2029 239143 ISGB50-12.5(I)A 22.3 10 2900 1.1 380 1974 228044 ISGB50-20(1) 25 20 2900 3 380 2377 303045 ISGB50-20(I)A 22.3 16 2900 2.2 380 2155 264146 ISGB50-32(1) 25 32 2900 4 380 2683 337847 ISGB50-32(I)A 23.4 28 2900 4 380 2683 337848 ISGB50-32(I)B 21.6 24 2900 3 380 2419 287749 lSGB50-50(1) 25 50 2900 7.5 380 3447 428150 ISGB50-50(1)A 23.5 44 2900 7.5 380 3447 428151 ISGB50-50(I)B 21.8 38 2900 5.5 380 3336 400352 ISGB50-80(1) 25 80 2900 15 380 5880 729853 ISGB50-80(I)A 23.4 70 2900 11 380 5546 681154 ISGB50-80(I)B 21.6 60 2900 11 380 5546 681155 ISGB50-125(1) 25 125 2900 30 380 9118 1241356 ISGB50-125(I)A 23.7 113 2900 22 380 7506 9424流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机57 ISGB50-125(I)B 22.5 101 2900 18.5 380 6839 852158 ISGB50-125(I)C 20.6 85 2900 15 380 6491 8006。

ISG管路离心水泵构造及工作原理

ISG管路离心水泵构造及工作原理ISG系列单级单吸立式离心水泵是使用IS型离心水泵之性能参数使用最先进的水力模型，按照国际标准ISO2858进行设计生产的，具有高效节能、异响低、无泄露、装配应用简便等优势。

依据应用温度、液体的不同派生出应用于热水、腐蚀性液体与石油化工产品的IRG、IHG、YG等系列产品。

ISG管路离心水泵的命名是由它的英文代码(有的也叫做TPG管路离心水泵)，泵的构造与泵制造工作原理构成的。

一、ISG管路离心水泵中的ISG，相信懂得一点泵知识的看到ISG大概都懂得它是一款单级单吸立式管路式离心水泵，而且还懂得他的材质是铸铁的，与ISG离心水泵的外部相同材质不同或是电动机不同的泵还有IHG不锈钢管路离心水泵、YG离心油泵(有的厂家也命名于ISGB离心油泵)、IHGB不锈钢离心油泵(带H表达此泵是不锈钢20二、30四、31六、316L等材质做成，带B的表达此泵配的是防爆电动机，下同)。

与ISG泵内部构造相似命名办法一样外部形态有所差别的泵有ISW单级单吸卧式管路离心水泵。

与此外部形态一样材质不同或是电动机不一样的泵还有ISWH不锈钢离心水泵(有的也写作IHW或是TPWH)。

二、ISG管路离心水泵中的管路式是由泵的构造或是说泵的组装分类给它命名的，类似于管路泵这样命名的还有前置泵、立式泵、卧式泵、潜泵、液下泵、插桶泵、管中泵等。

ISG管路泵型号意义ISG 50 160 (I) A(B)50 是泵进、出口公称直径(mm)160是叶轮名义外径(mm)(I) 是泵流量分类A(B)是叶轮经第一次切割ISG管路离心水泵构造离心水泵的基本构造是由六部分构成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。

一、叶轮是离心水泵的核心部分，它转速高输出力大，叶轮上的叶片又启到首要用处，叶轮在装配前要经过静均衡实验。

叶轮上的内外表层需求光滑，以减少水流的磨擦损失。

二、泵体也称泵壳，它是泵的主体。

启到支撑固定用处，并与装配轴承的托架相连接接。

isg200-200(I)A立式管道离心泵性能参数及价格

isg200-200(I)A立式管道离心泵进口铜精矿。

目前，西藏共发现了藏东的“玉龙铜成矿带”、拉萨至日喀则一带的“冈底斯东段铜成矿带”、阿里地区班公湖至那曲地区怒江源的“班公错——怒江铜成矿带”等三个【isg200-200(I)A立式管道离心泵】产品概述：ISG立式单级管道离心泵，是采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

【isg200-200(I)A立式管道离心泵】型号意义：【isg200-200(I)A立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【isg200-200(I)A立式管道离心泵】主要用途： 1.　ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

IS型单级单吸离心泵结构介绍

IS型泵属于单级单吸悬臂式离心泵，该系列泵是我国第一个按国际标准设计、研制的，全系列共有29个品种，结构可靠、振动小、噪声低、效率高、吸人压力不大于0. 3MPa，较老型号B型泵具有更广泛的优点，适用于化工生产连续操作的要求。

IS型泵适用于输送清水和性质与水相似的液体，流量范围为6. 3～400mVh，扬程范围为8～125m，配用电动机功率为0 5～55kW，工作温度在80℃咀下，工作转速为2900r/min 或1450r/min.图2-2所示为IS型泵的结构图。

主要有泵壳、泵盖、叶轮、泵轴、密封环、轴套、泵体、填料及填料压盖等组成。

通过加长弹性联轴器使泵轴与电动机相联接，自进口方向看叶轮逆时针旋转。

检修时，拆下加长联轴器的中间连接体，即可取下泵的转子，故检修方便。

正常工作时，泵轴4及叶轮3等组成的转动部件，由电动机通过联轴器带动一起运转，使叶轮内的液体产生离心力，获得一定的能量后从出口排出;同时，由于叶轮人口处负压的作用，将液体由人口吸人叶轮，使液体不断地由人口经叶轮送至出口。

为防止叶轮出口处的高压液体从泵壳内回流至叶轮入口，造成内泄漏，在泵体上镶有密封环5，密封环与叶轮入口处的间隙较小，能起到一定的密封作用。

为防止叶轮出口的高压液体经叶轮背侧沿泵轴泄漏至泵外，造成外泄漏，在轴套与泵盖之间留有填料函，装上填料，并以填料压盖将填料压紧，阻止液体外泄。

液体以低压进入叶轮，而在高压下流出叶轮，也就是说，叶轮人口处液体的压力较低，叶轮背侧的压力较高，而且由于叶轮前后盖板形状的不对称，使得叶轮两侧受到的液体压力不相等，因而产生了轴向推力，如图2-3所示。

这个轴向推力作用在叶轮上，通过叶轮螺母传递到整个转子上，使泵的整个转子发生向叶轮吸人口方向的窜动，引起泵的振动，轴承发热，甚至损坏零件。

为避免轴向推力的不良影响，图2 2所示的IS型泵采用了在叶轮后盖板开平衡孔图2 3离心泵轴向力示意图的方法。

即在叶轮的后侧用钻头钻出小孔，并在泵盖与叶轮后盖板之间加工出类似干密封环的结构，使叶轮背侧一部分的压力与人口压力相等，从而平衡掉绝大部分的轴向推力。

泵 isg100-250b

长沙自平衡多级泵厂家宏力水泵整理泵isg100-250b概述：泵isg100-250b是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

ISG型号意义：例如：ISG100-315(I)ABIHG-单级单吸化工管道离心泵100-进出口口径(mm)315-叶轮名义直径(mm)I - 扩流型A、B-叶轮经第一、二次切割泵类别：ISG：单级单吸管道离心泵IRG：单级单吸热水管道离心泵IGRY：单级单吸高温管道离心油泵IHG：单级单吸化工管道离心泵YG：单级单吸离心管道油泵IHGB：单级单吸立式不锈钢防爆化工泵泵isg100-250b产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

离心泵泵isg100-250b性能范围:1、吸入压力≤1．0MPa（200以下口径），或泵系统最高工作压力≤1．6MPa （200及以下口径），即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

ISGB防爆管道泵性能参数选型表及结构图介绍

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道泵厂就来为大家简单的讲解一下防爆管道离心泵的规格型号参数及结构图，好让大家能够看了之后能够根据自己的需求从而选择到一款适合自己的管道泵。

现在就请大家跟着小编一起来看看下面的内容吧。

一、ISGB防爆管道泵概述：ISGB防爆管道泵，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在ISG管道离心泵型基础上派出适用化工、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

二、ISGB防爆管道泵型号意义：三、ISGB防爆管道泵性能参数选型表：四、ISGB防爆管道泵(结构图)：1、取压塞2、排气阀3、叶轮4、机械密封5、挡水圈6、电机7、轴8、联体座9、叶轮螺母 10、泵体 11、放水阀ISG型结构说明：1.泵与电机痛端盖，轴向尺寸缩短，结构简单。

2.泵体上设有取压孔和放水孔。

3.泵体上设有排气阀，工作前能排放泵内空气。

4.泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。

热水型结构：1、取压塞2、排气阀3、叶轮4、机械密封5、轴承6、电机7、联体座8、挡水圈9、叶轮螺母 10、泵体 11、放水阀IRG型结构说明:1.泵体与上部结构中间装有隔热盖，适用于介质温度T<120℃的场合。

2.泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。

3.可根据用户要求隔热盖内安装风冷装置。

高温型结构：1、排气阀2、叶轮3、泵盖4、机械密封5、机械密封6、电机7、轴承8、联体座9、冷却水管 10、叶轮螺母 11、泵体GRG型结构说明:1.泵体与上部结构中间采用外供水隔热和冷却，可以适用于温度-45℃ ~ +240℃的高温场合。

ISG型管道离心泵(精)

ISG型管道离心泵
ISG型管道泵概述：
ISG系列单级单吸立式离心泵是采用IS型离心泵之性能参数选用最先进的水力模型，按照国际标准ISO2858进行设计制造的，具有高效节能、噪声低、无泄漏、安装使用方便等优点。

根据使用温度、介质的不同派生出适用于热水、腐蚀性介质和石油化工产品的IRG、IHG、YG等系列产品。

电机功率在30kw以上的，设计为直联式和便拆式两种结构，便拆式即在电机、泵体不动的情况下，可将泵转子取出，大大降低了维修成本和劳动强度。

ISG型管道泵参数范围：
流量Q 1~1200m3/s
扬程H 8~150m
ISG型管道泵型号说明：
ISG50 160 (I)A(B)
ISG-泵类型
50－泵进出口直径（mm）
160－叶轮名义外径（mm）
I－流量分类
A(B)－叶轮经过第一次切割
ISG型管道泵结构型式：
ISG型号管道泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路中，外形紧凑，占地面积小。

ISG型管道泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。

简述离心泵结构与工作原理

简述离心泵结构与工作原理
离心泵是一种常见的水泵类型，它的工作原理是利用离心力和动能转换来将液体送出。

离心泵的结构主要由以下几个部分组成：
1. 泵壳：离心泵通常具有一个圆筒形的泵壳，用于封装和支撑其他部件，并提供流体的进出口。

2. 叶轮：叶轮是离心泵的关键部件，它通过旋转产生离心力，并将液体向外抛出。

叶轮通常由多个弯曲的叶片组成，可以分为封闭式叶轮和开放式叶轮两种类型。

3. 泵轴：泵轴是叶轮的转动轴，将电机或其他动力源的转动力传递给叶轮。

4. 导叶：导叶位于叶轮后方，它的作用是将离心泵进口的流体引导到叶轮中，增加进口流速，提高叶轮的效率。

5. 泵座和机座：泵座和机座用于支撑泵壳和电机等其他部件，同时提供了组装和维修的方便。

离心泵的工作原理如下：
1. 进口压力：当液体从进口进入泵内时，由于进口管道较长，形成一定的进口压力。

如果进口液体的压力较高，可以降低泵的吸入高度，从而减少泵的功耗。

2. 离心力：电机或其他动力源带动泵轴旋转，使叶轮也随之旋转。

液体被叶轮的离心力挤压，同时叶轮的旋转还可以增加液体的流速和动能。

3. 出口压力：当液体被叶轮抛出后，由于叶轮的旋转和泵壳的形状，形成一定的出口压力。

出口管道的直径较小，可提高出口液体的压力。

4. 内部流动：液体在离心泵内部的流动主要由泵壳、叶轮、导叶和泵壳的封闭性等因素影响，使液体按照一定的流动路径通过离心泵的进出口。

通过上述工作原理，离心泵可以将液体从低压区域输送到高压区域，适用于各种水处理、供水和排水等领域。

ISG型立式管道离心泵使用条件及价格

【ISG型立式管道离心泵】使用条件：1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。

泵系统工作压力大于1.6Mpa时应在订货时另行提出。

以便在制造时泵的过流部件和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

ISG、IRG、IHG、YG、IHGB立式、ISW卧式单级单吸管道离心泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式1 15-80 1.5 8 2800 0.18 220 417 723 / / /2 20-110 2.5 15 2800 0.37 220 500 931 / / /3 20-160 2.5 32 2900 1.1 220 765 1265 / / /4 25-110 4 15 2900 0.55 220 695 1209 1154 / /5 25-125 4 20 2900 0.75 220 737 1265 1140 / /6 25-160 4 32 2900 1.5 220 765 1404 1154 / /7 25-160A 3.7 28 2900 1.1 220 695 1334 1321 / /8 32-100 4.5 12.5 2900 0.55 220 765 1279 1307 / /9 32-100(I) 6.3 12.5 2900 1.1 220 765 1265 1154 / /10 32-125 4.5 20 2900 0.75 220 737 1195 1154 / /11 32-125A 4 16 2900 0.55 220 695 1140 / / /12 32-160 4 32 2900 1.1 220 765 1348 1265 / /13 40-100 6.3 12.5 2900 0.55 220 695 1140 / / /14 40-100A 5.5 8 2900 0.37 220 500 931 / / /15 40-125 6.3 20 2900 1.1 220 765 1334 1251 / /16 40-125A 5.5 16 2900 0.75 220 737 1209 1154 / /17 40-100(I) 12.5 12.5 2900 1.1 220 834 1209 1195 / /18 40-100(I)A 10.5 8 2900 0.75 220 737 1182 / / /19 40-125(I)A 10.5 16 2900 1.1 220 765 1362 1265 / /20 50-100 12.5 12.5 2900 1.1 220 765 1362 1321 / /21 50-100A 12.5 10 2900 0.75 220 737 1265 1168 / /22 50-125A 11.2 17.2 2900 1.1 220 765 1348 1251 / /23 50-100(I)A 22.4 10 2900 1.1 220 765 1404 1279 / /24 65-100A 20 8 2900 1.1 220 765 1390 1279 / /25 20-160 2.5 32 2900 1.1 380 723 1112 1195 1724 86226 25-160A25-160 4 20 2900 0.75 380 695 1084 1154 1724 83427 32-100(I) 4 32 2900 1.5 380 765 1279 1209 1863 90428 32-125 3.7 28 2900 1.1 380 723 1112 1182 1724 862编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式29 32-100(I) 6.3 20 2900 1.1 380 723 1126 1154 1724 86230 32-125 5 20 2900 0.75 380 695 1084 1154 1751 83431 32-125（I) 6.3 20 2900 1.1 380 723 1168 1195 1751 86232 32-160 4.5 32 2900 1.5 380 765 1460 1529 2335 90433 32-160A 4 25 2900 1.1 380 723 1209 1237 1877 86234 32-160(I) 6.3 32 2900 2.2 380 834 1696 1724 2335 97335 32-200 4.5 50 2900 3 380 1182 2057 2085 3253 132136 32-200A 4 40 2900 2.2 380 890 1696 1724 2599 104337 32-200(I) 6.3 50 2900 4 380 1362 2460 2502 3406 152938 40-125 206.3 20 2900 1.1 380 723 1209 1251 1863 86239 40-125A 5.6 16 2900 0.75 380 695 1084 1154 1738 83440 40-160 6.3 32 2900 2.2 380 834 1599 2502 2502 97341 40-160A 5.9 28 2900 1.5 380 765 1501 2335 2335 90442 40-160B 5.2 24 2900 1.1 380 723 1473 1529 2280 86243 40-200 6.3 50 2900 4 380 1362 2446 2502 3711 152944 40-200A 5.9 44 2900 3 380 1154 2113 2446 3253 139045 40-200B 5.5 38 2900 2.2 380 917 1974 1946 3058 111246 40-250 6.3 80 2900 7.5 380 2113 3600 3114 5185 229447 40-250A 5.9 70 2900 5.5 380 1988 3294 3183 4935 222448 40-250B 5.5 60 2900 4 380 1529 3058 2947 4643 166849 40-100(I) 12.5 12.5 2900 1.1 380 723 1084 1154 1668 86250 40-125(I) 12.5 25 2900 1.5 380 765 1473 1543 2307 90451 40-125(I)A 10.5 16 2900 1.1 380 723 1154 1279 1877 86252 40-160(I) 12.5 32 2900 3 380 1154 2085 2071 3197 139053 40-160(I)A 11.7 28 2900 2.2 380 834 1668 1696 2558 100154 40-160(I)B 10.5 22.5 2900 1.5 380 792 1626 1668 2405 97355 40-200(I) 12.5 50 2900 5.5 380 1946 3197 3100 4809 215556 40-200(I)A 11.7 44.5 2900 4 380 1390 2502 2433 3767 159957 40-200(I)B 10.5 35 2900 3 380 1182 2002 2294 3572 1362编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式58 40-250（I) 12.5 80 2900 11 380 3267 4865 5129 7047 361459 40-250（I)A 11.7 70 2900 7.5 380 2113 3725 3600 5324 236360 40-250（I)B 10.5 60 2900 5.5 380 1988 3267 3197 4865 229461 50-100 12.5 12.5 2900 1.1 380 723 1168 1182 1738 86262 50-125 12.5 20 2900 1.5 380 765 1473 1543 2307 90463 50-125A 11.2 17.2 2900 1.1 380 723 1237 1279 1877 86264 50-160 12.5 32 2900 3 380 1154 2085 2057 3197 139065 50-160A 11.7 28 2900 2.2 380 834 1654 1696 2558 100166 50-160B 10.5 22.5 2900 1.5 380 792 1640 1682 2460 93167 50-200 12.5 50 2900 5.5 380 1946 3169 3114 4809 215568 50-200A 11.7 44.5 2900 4 380 1390 2502 2433 3781 159969 50-200B 10.5 35 2900 3 380 1182 2363 2307 3614 139070 50-250 12.5 80 2900 11 380 3267 4879 5115 7047 361471 50-250A 11.7 70 2900 7.5 380 2113 3725 3545 5310 236372 50-250B 10.5 60 2900 5.5 380 2016 3267 3197 4865 222473 50-100A 25 12.5 2900 1.5 380 792 1501 1543 2335 93174 50-100(I)A 22.4 10 2900 1.1 380 723 1279 1279 1918 86275 50-125(I) 25 20 2900 3 380 11815 1849 1849 2558 139076 50-125(I)A 22.4 16 2900 2.2 380 834 1585 1585 2363 97377 50-160(I) 25 32 2900 4 380 1390 2391 2391 3836 159978 50-160(I)A 23.4 28 2900 3 380 1182 2280 2280 3308 139079 50-160(I)B 21.6 24 2900 3 380 1182 2141 2141 3169 139080 50-200(I) 25 50 2900 7.5 380 2113 3406 3406 5060 236381 50-200(I)A 23.4 44 2900 7.5 380 2113 3114 3114 4809 236382 50-200(I)B 21.6 37 2900 5.5 380 1974 2891 2891 4823 222483 50-250(I) 25 80 2900 15 380 3475 5352 5546 7562 378184 50-250(I)A 23.4 70 2900 11 380 3267 4907 5171 7172 360085 50-251(I)B 21.6 60 2900 11 380 3267 4935 5129 7103 355886 50-315(I) 25 125 2900 30 380 6366 9605 9494 13191 6936编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式87 50-315(I)A 23.4 110 2900 22 380 4809 7061 4962 9605 539388 50-315(I)B 23.6 93 2900 18.5 380 4684 6672 6783 9021 526889 65-100 25 12.5 2900 1.5 380 792 1501 1557 2335 93190 65-100A 22.4 10 2900 1.1 380 765 1279 1279 1918 90491 65-125 25 20 2900 3 380 1182 1863 1890 2794 132192 65-125A 22.4 16 2900 2.2 380 876 1585 1612 2502 101593 65-160 25 32 2900 4 380 1390 2446 2391 3711 159994 65-160A 23.4 28 2900 3 380 1182 2335 2280 3558 139095 65-160B 21.6 24 2900 2.2 380 1043 2057 2002 3155 125196 65-200 25 50 2900 7.5 380 2085 3114 3406 5060 229497 65-200A 23.4 44 2900 5.5 380 1946 3378 3239 4809 215598 65-200B 21.6 37 2900 4 380 1432 2502 2502 3753 159999 65-250 25 80 2900 15 380 3475 5352 5546 7562 3892 100 65-250A 23.4 70 2900 11 380 3267 4990 5171 7172 3614 101 65-250B 21.6 60 2900 11 380 3267 4935 5101 7117 3558 102 65-315 25 125 2900 30 380 6380 9605 9494 13205 7311103 65-315A 23.4 110 2900 22 380 4809 7061 7172 9605 5393 104 65-315B 21.6 93 2900 18.5 380 4406 6672 6783 8910 4823 105 65-100(I) 50 12.5 2900 3 380 1182 2168 2113 3308 1321 106 65-100(I)A 44.8 10 2900 2.2 380 917 1710 1724 2599 1056 107 65-125(I) 50 20 2900 5.5 380 1946 3044 3044 4670 2155 108 65-125(I)A 44.8 16 2900 4 380 1432 2502 2002 3767 1599 109 65-160(I) 50 32 2900 7.5 380 2085 3475 3406 5060 2294 110 65-160(I)A 46.8 28 2900 5.5 380 1946 3225 3169 4907 2155 111 65-160(I)B 43.2 24 2900 4 380 1432 2502 2502 3753 1599 112 65-200（I) 50 50 2900 15 380 3475 5254 5254 7423 3823 113 65-200（I)A 46.8 44 2900 11 380 3267 4879 4879 7047 2155 114 65-200（I)B 43 37 2900 7.5 380 2113 3670 3670 5254 2363 115 65-250(I) 50 80 2900 22 380 4684 6825 6825 9355 5282编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式116 65-250(I)A 46.8 70 2900 18.5 380 3781 5838 5838 8076 4198 117 65-250(I)B 43 60 2900 15 380 3628 5699 5699 7881 4059 118 65-315(I) 50 125 2900 37 380 6881 10731 10731 14025 7103 119 65-315(I)A 45.8 110 2900 30 380 6199 9438 9438 13525 6755 120 65-315(I)B 43 93 2900 30 380 6019 9396 9396 13233 7256 121 80-100 50 12.5 2900 3 380 1223 2168 2168 3308 1364 122 80-100A 44.8 10 2900 2.2 380 1070 1710 1710 2599 1209 123 80-125 50 20 2900 5.5 380 1946 3044 3044 4670 2155 124 80-125A 44.8 16 2900 4 380 1390 2502 2433 3781 1585 125 80-160 50 32 2900 7.5 380 2085 3475 3406 5060 2294 126 80-160A 46.8 28 2900 5.5 380 1946 3253 3183 4935 2224 127 80-160B 43.2 24 2900 4 380 1390 2502 2502 3753 1599 128 80-200 50 50 2900 15 380 3545 5254 5477 7437 3892 129 80-200A 46.8 44 2900 11 380 3267 4865 5115 7047 3753 130 80-200B 43 37 2900 7.5 380 2085 3600 3475 5185 2433 131 80-250 50 80 2900 22 380 5004 6825 7061 9355 5282 132 80-250A 46.8 70 2900 18.5 380 3823 5838 5908 8076 4379 133 80-250B 43 60 2900 15 380 3614 5602 5671 7812 3948 134 80-315 50 125 2900 37 380 7506 10953 10508 14984 7756 135 80-315A 45.8 110 2900 30 380 7228 10759 10314 14595 7409 136 80-315B 43 93 2900 30 380 6950 9855 9605 13455 7228 137 80-315C 41 85 2900 22 380 4865 8966 8729 12274 6199 138 80-350 50 150 2900 55 380 11815 17041 17639 24339 12149 139 80-350A 44 142 2900 45 380 9730 13997 14359 19849 9897 140 80-350B 40 135 2900 37 380 7506 10953 10578 14984 7756141 80-100(I) 100 12.5 2900 5.5 380 2016 3183 3114 4809 2224 142 80-100(I)A 89 10 2900 4 380 1529 2558 2474 3558 1668 143 80-125(I) 100 20 2900 11 380 3267 4865 5115 7047 3614 144 80-125(I)A 89 16 2900 7.5 380 2155 3600 3461 5185 2363编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式145 80-160（I) 100 32 2900 15 380 3475 5240 5477 7423 3892 146 80-160（I)A 93.5 28 2900 11 380 3267 4990 5171 7117 3614 147 80-160（I)B 86.4 24 2900 7.5 380 2155 3614 3614 5213 2363 148 80-200(I) 100 50 2900 22 380 5004 6825 7061 9369 5282 149 80-200(I)A 93.5 44 2900 18.5 380 4031 5838 5908 8076 4198 150 80-200(I)B 86.4 37 2900 15 380 3753 5602 5671 6755 3948 151 80-250(I) 100 80 2900 37 380 7645 10717 10467 14734 7617 152 80-250(I)A 93.5 70 2900 30 380 6672 9605 9494 13191 6936 153 80-250(I)B 86.4 60 2900 22 380 5282 9563 9452 13108 6894 154 80-315(I) 100 125 2900 75 380 13900 19905 19557 26257 14081 155 80-315(I)A 93.5 110 2900 55 380 11815 16916 16736 22977 12107 156 80-315(I)B 86.4 93 2900 45 380 9730 13747 13580 20155 9827 157 80-315(I)C 80 85 2900 37 380 7506 11398 10773 16527 7715 158 100-100 100 12.5 2900 5.5 380 2016 3169 3114 4420 2224 159 100-100A 89 10 2900 4 380 1460 2558 2474 3850 1599 160 100-125 100 20 2900 11 380 3267 4879 5115 7047 3642 161 100-125A 89 16 2900 7.5 380 2224 3600 3475 5185 2433 162 100-160 100 32 2900 15 380 3475 5254 5491 7437 3781 163 100-160A 93.5 28 2900 11 380 3267 4879 5115 7047 3600 164 100-160B 86.4 24 2900 7.5 380 2294 3614 3614 5282 2363 165 100-200 100 50 2900 22 380 4684 6825 7061 9355 5282 166 100-200A 93.5 44 2900 18.5 380 3767 5838 5908 8076 4184 167 100-200B 86.4 37 2900 15 380 3531 5602 5671 7812 3948 168 100-250 100 80 2900 37 380 6922 10717 10467 14734 7617 169 100-250A 93.5 70 2900 30 380 6380 9605 9494 13191 6936 170 100-250B 86.4 60 2900 22 380 4851 6922 7145 9480 5435 171 100-315 100 125 2900 75 380 13997 20072 19474 28175 14762 172 100-315A 93.5 110 2900 55 380 11315 17041 17639 24339 12510 173 100-315B 86.4 93 2900 45 380 9730 13997 14359 19849 10842编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式174 100-350 100 150 2900 90 380 17041 25548 24937 35223 18348 175 100-350A 88 142 2900 75 380 14359 21295 20683 28815 15012 176 100-350B 80 135 2900 55 380 11593 17639 17875 24978 12413177 100-100（I) 160 12.5 2900 11 380 3267 4670 4809 6547 3558 178 100-125(I) 160 20 2900 15 380 3475 5032 5352 7047 3795 179 100-125(I)A 143 16 2900 11 380 3267 4712 5004 6575 3586 180 100-160(I) 160 32 2900 22 380 4643 6978 7172 10467 5226 181 100-160(I)A 150 28 2900 18.5 380 3781 5699 5866 8966 4198 182 100-200(I) 160 50 2900 37 380 7047 10578 10634 15290 7742 183 100-200(I)A 150 44 2900 30 380 6450 9674 9744 13539 7006 184 100-200(I)B 138 37 2900 22 380 4643 7172 7256 10550 5226 185 100-250(I) 160 80 2900 55 380 11329 16972 17125 23741 12149 186 100-250(I)A 150 70 2900 45 380 9730 15221 15457 21865 10717 187 100-250(I)B 138 60 2900 37 380 7645 12663 13163 18709 9077 188 125-100 160 12.5 2900 11 380 3267 5060 5171 7520 3711 189 125-100A 143 10 2900 7.5 380 2294 3781 3836 5685 2405 190 125-125 160 20 2900 15 380 3475 5117 5296 7423 3725 191 125-125A 143 16 2900 11 380 3267 4990 5171 7200 3600 192 125-160 160 32 2900 22 380 4851 6922 7145 9480 5435 193 125-160A 150 28 2900 18.5 380 3711 5963 5963 8201 4031 194 125-160B 138 24 2900 15 380 3586 5713 5713 7937 4017 195 125-200 160 50 2900 37 380 7089 10842 10703 15568 7784 196 125-200A 150 44 2900 30 380 6533 9730 9730 13900 7089 197 125-2000B 138 37 2900 22 380 4726 7367 7228 10703 5282 198 125-250 160 80 2900 55 380 11398 19599 20197 28884 12510 199 125-250A 150 70 2900 45 380 9730 17041 17639 24339 10842 200 125-250B 138 60 2900 37 380 7645 14345 14470 20113 9105 201 125-315 160 125 2900 90 380 19015 26980 27091 41339 20294 202 125-315A 150 110 2900 75 380 16569 23435 23380 34083 17903编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式203 125-315B 143 100 2900 75 380 13997 20155 20155 28495 14873 204 125-315C 134 88 2900 55 380 11468 17597 17431 22157 12274 205 150-125 160 24 2900 11 380 3406 4990 5171 7172 3600 206 150-125A 150 16 2900 7.5 380 2502 3975 3656 5574 2502 207 150-160 160 32 2900 22 380 4851 6922 7145 9480 5435 208 150-160A 150 28 2900 18.5 380 3711 5963 5963 8201 4128 209 150-160B 140 24 2900 15 380 3586 5713 5713 7937 4017 210 150-200 160 50 2900 37 380 7228 10981 10842 15707 7923 211 150-200A 150 44 2900 30 380 6672 9869 9869 13900 7228 212 150-200B 140 38 2900 22 380 4865 7367 7367 10842 5421 213 150-250 200 80 2900 75 380 14039 21962 22379 31275 17097 214 150-250A 187 70 2900 55 380 11537 19460 20155 28912 12649215 150-250B 172 60 2900 45 380 9730 17097 17375 24325 10842 216 150-315 200 125 2900 110 380 27244 36974 36557 50318 28495 217 150-315A 187 110 2900 90 380 17041 25548 24937 35223 18362 218 150-315B 172 93 2900 75 380 14595 22101 22657 31553 17375 219 150-350 160 150 2900 110 380 29746 39476 3892 50735 30858 220 150-350A 150 142 2900 90 380 17041 25493 20683 35223 18362 221 150-350B 140 135 2900 75 380 14956 22240 22935 31831 17514 222 40-125(I) 6.3 5 1450 0.55 380 765 1362 1279 1904 9035 223 40-160(I) 6.3 8 1450 0.55 380 834 1418 1348 1974 973 224 40-160(I)A 5.8 6 1450 0.55 380 834 1418 1348 1974 973 225 40-200(I) 6.3 12.5 1450 0.75 380 973 1640 1543 2280 1112 226 40-200(I)A 5.8 11 1450 0.55 380 973 1487 1418 2085 1112 227 40-250（I) 6.3 20 1450 1.5 380 1251 2224 2113 3114 1390 228 40-250（I)A 5.8 17 1450 1.1 380 1112 1946 1849 2724 1251 229 50-125 6.3 5 1450 0.55 380 834 1362 1279 1904 973 230 50-160 6.3 8 1450 0.55 380 834 1418 1348 1974 973 231 50-160A 5.5 6 1450 0.55 380 834 1418 1348 1974 973编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式232 50-200 6.3 12.5 1450 0.75 380 973 1640 1543 2280 1112 233 50-200A 5.8 11 1450 0.55 380 945 1487 1418 2085 1084 234 50-250 6.3 20 1450 1.5 380 1251 2224 2113 3114 1390 235 50-250A 5.8 17 1450 1.1 380 1112 1946 1849 2724 1251 236 50-125(I) 12.5 5 1450 0.55 380 834 1487 1418 2085 973 237 50-160(I) 12.5 8 1450 0.75 380 973 1640 1543 2280 1112 238 50-160(I)A 11 6 1450 0.55 380 945 1487 1418 2085 1084 239 50-200(I) 12.5 12.5 1450 1.1 380 1084 1946 1849 2724 1223 240 50-200(I)A 11.2 10 1450 0.75 380 973 1640 1543 2280 1112 241 50-250(I) 12.5 20 1450 2.2 380 1529 2780 2585 3864 1668 242 50-250(I)A 11.7 17.5 1450 1.5 380 1321 2307 2196 2752 1460 243 50-250(I)B 10 13 1450 1.1 380 1182 2029 1946 2850 1321 244 50-315(I) 12.5 32 1450 4 380 1946 3475 3294 4865 2155 245 50-315(I)A 11.7 28 1450 3 380 1807 3197 3030 4476 2016 246 50-315(I)B 10 21 1450 3 380 1807 3197 3030 4476 2016 247 65-125 12.5 5 1450 0.55 380 945 1487 1418 2085 1112 248 65-160 12.5 8 1450 0.75 380 973 1640 1543 2280 1112 249 65-160A 11 6 1450 0.55 380 945 1487 1418 2085 1112 250 65-200 12.5 12.5 1450 1.1 380 1112 1960 1849 2724 1251 251 65-200A 11.2 10 1450 0.75 380 973 1640 1543 2280 1112 252 65-250 12.5 20 1450 2.2 380 1487 2780 2627 3864 1668253 65-250A 11.7 17.5 1450 1.5 380 1321 2307 2196 3225 1529 254 65-250B 10 13 1450 1.1 380 1182 2029 1946 2850 1390 255 65-315 12.5 32 1450 4 380 1946 3475 3294 4865 2155 256 65-315A 11.7 28 1450 3 380 1807 3197 3030 4476 2016 257 65-315B 10 21 1450 3 380 1807 3197 3030 4476 2016 258 65-125(I) 25 5 1450 0.75 380 973 1640 1543 2280 1112 259 65-160(I) 25 8 1450 1.5 380 1321 2363 2196 3225 1529 260 65-160(I)A 22 6 1450 1.1 380 1182 2029 1946 2850 1390编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式261 65-200（I) 25 12.5 1450 2.2 380 1529 2780 2627 3864 1668 262 65-200（I)A 23.3 11 1450 1.5 380 1321 2307 2196 3225 1529 263 65-250(I) 25 20 1450 3 380 1807 3197 3030 4476 2016 264 65-250(I)A 22.2 15.8 1450 2.2 380 1529 2780 2627 3864 1668 265 65-250(I)B 20 12.8 1450 1.5 380 1321 2363 2196 3225 1529 266 65-315(I) 25 32 1450 5.5 380 2641 4823 4531 6714 2919 267 65-315(I)A 22.5 26 1450 4 380 1946 3517 3336 4935 2155 268 65-315(I)B 20 21 1450 3 380 1807 3253 3100 4559 2016 269 80-125 25 5 1450 0.75 380 973 1640 1543 2280 1112 270 80-160 25 8 1450 1.5 380 1321 2363 2196 3225 1529 271 80-160A 22 6 1450 1.1 380 1182 2029 1946 2850 1390 272 80-200 25 12.5 1450 2.2 380 1529 2780 2627 3864 1738 273 80-200A 23.3 11 1450 1.5 380 1321 2363 2196 3225 1529 274 80-250 25 20 1450 3 380 1946 3253 3100 4559 2155 275 80-250A 22.2 15.8 1450 2.2 380 1599 2850 2697 3989 1807 276 80-250B 20 12.8 1450 1.5 380 1348 2266 2377 3336 1668 277 80-315 25 32 1450 5.5 380 2780 4823 4531 6867 3058 278 80-315A 22.5 26 1450 4 380 2016 3586 3406 5004 2224 279 80-315B 20 21 1450 3 380 1877 3308 3141 4629 2085 280 80-125(I) 50 5 1450 1.5 380 1321 2363 2196 3225 1599 281 80-160（I) 50 8 1450 2.2 380 1529 2780 2627 3864 1668 282 80-160（I)A 46 6 1450 1.5 380 1321 2363 2196 3225 1599 283 80-200(I) 50 12.5 1450 4 380 1946 3517 3336 4935 2224 284 80-200(I)A 44.7 10 1450 3 380 1877 3253 3100 4559 2155 285 80-250(I) 50 20 1450 5.5 380 2641 4823 4531 6867 2919 286 80-250(I)A 46 17 1450 4 380 2016 3586 3406 5004 2224 287 80-250(I)B 40.5 13 1450 3 380 1877 3308 3141 4629 2085 288 80-315(I) 50 32 1450 11 380 4448 6394 6255 9452 4865 289 80-315(I)A 46 27.9 1450 7.5 380 3058 5616 5407 8326 3336编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式290 80-315(I)B 40.5 21 1450 5.5 380 2919 5115 4893 7589 3197 291 100-125 50 5 1450 1.5 380 1390 2391 2266 3336 1599 292 100-160 50 8 1450 2.2 380 1557 2850 2697 3989 1807 293 100-160A 46 6 1450 1.5 380 1390 2446 2321 3419 1599 294 100-200 50 12.5 1450 4 380 1974 3572 3406 5004 2252 295 100-200A 44.7 10 1450 3 380 1835 3308 3141 4629 2085 296 100-250 50 20 1450 5.5 380 2919 5115 4823 7450 3197 297 100-250A 46 17 1450 4 380 2016 3656 3475 5129 2294 298 100-250B 40.5 13 1450 3 380 1877 3392 3211 4740 1960 299 100-315 50 32 1450 11 380 4240 6172 5977 8660 4448 300 100-315A 46 27.9 1450 7.5 380 3128 5616 5407 8326 3475 301 100-315B 40.5 21 1450 5.5 380 2919 5115 4893 7589 3197 302 100-125(I) 80 5 1450 2.2 380 1599 2850 2697 3989 1807 303 100-160(I) 80 8 1450 4 380 1974 3572 3406 5004 2252 304 100-160(I)A 72 6.5 1450 3 380 1835 3308 3141 4629 2085 305 100-200(I) 80 12.5 1450 5.5 380 2919 5115 4823 7450 3197 306 100-200(I)A 72 10 1450 4 380 2016 3656 3475 5129 2363 307 100-250(I) 80 20 1450 11 380 4448 6394 6255 9452 4726 308 100-250(I)A 75 17.5 1450 7.5 380 3128 5616 5407 8326 3475 309 100-250(I) 69 15 1450 5.5 380 2919 5115 4893 7589 3197 310 100-315(I) 80 32 1450 15 380 4796 7020 6811 10286 5143 311 100-315(I)A 75 27.5 1450 11 380 4518 6603 6603 9730 4865 312 100-315(I)B 70 24 1450 11 380 4518 6603 6603 9730 4865 313 100-400(I) 80 50 1450 22 380 6255 8757 8479 13344 6533 314 100-400(I)A 75 44 1450 18.5 380 5699 8201 8132 12232 5977 315 100-400(I)B 70 38 1450 15 380 4865 7089 6881 10425 5143 316 125-125 100 5 1450 2.2 380 1640 2989 2836 4170 1946 317 125-160 100 8 1450 4 380 2016 3656 3489 5129 2224 318 125-160A 87 6 1450 3 380 1946 3572 3406 5004 2155编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式319 125-200 100 12.5 1450 7.5 380 3128 5616 5407 8326 3406 320 125-200A 89 10 1450 5.5 380 2919 5115 4893 7589 3197 321 125-250 100 20 1450 11 380 4518 6811 6672 9730 4726 322 125-250A 93.5 17.5 1450 7.5 380 3197 5699 5546 8326 3753 323 125-250B 87 15 1450 5.5 380 3058 5560 5421 8201 3614 324 125-315 100 32 1450 15 380 4976 7228 6950 10564 5143 325 125-315A 91 27 1450 11 380 4587 6672 6672 9730 4865326 125-315B 87 24 1450 11 380 4518 6603 6603 9661 4865 327 125-400 100 50 1450 30 380 7645 11537 11120 16819 8062 328 125-400A 94 44 1450 22 380 5977 8757 8479 13344 6394 329 125-400B 87 37.5 1450 18.5 380 5699 8201 8062 12232 5699 330 125-200(I) 160 12.5 1450 11 380 4518 6603 6603 9730 4518 331 125-200(I)A 143 10 1450 7.5 380 3197 5699 5421 8340 3892 332 125-250(I) 160 20 1450 15 380 4935 7228 6950 10564 5004 333 125-250(I)A 147 17 1450 11 380 4587 6672 6672 9869 4587 334 125-250(I)B 134 14 1450 7.5 380 3267 5769 5491 8479 3962 335 125-315(I) 160 32 1450 22 380 6255 8757 8479 13344 6255 336 125-315(I)A 150 28 1450 18.5 380 5699 8201 8062 12232 5699 337 125-315(I) B 138 24 1450 15 380 4935 7228 6950 10564 5004 338 125-400(I) 160 50 1450 37 380 10008 14873 14456 21684 10147 339 125-400(I)A 150 44 1450 30 380 8062 11954 11537 17514 8201 340 125-400(I)B 138 38 1450 30 380 8062 11954 11537 17514 8132 341 150-200 200 12.5 1450 11 380 4587 6672 6672 9730 4587 342 150-200A 176 10 1450 7.5 380 3197 5699 5421 8340 3892 343 150-250 200 20 1450 15 380 4935 7228 6950 10564 5004 344 150-250A 184 17 1450 11 380 4587 6672 6672 9869 4587 345 150-250B 167 14 1450 7.5 380 3267 5769 5491 8479 3962 346 150-315 200 32 1450 22 380 6255 9174 9174 13483 6255 347 150-315A 187 28 1450 18.5 380 5977 8479 834 13066 5977编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式348 150-315B 173 24 1450 15 380 5074 7367 7367 10703 5213 349 150-400 200 50 1450 37 380 10286 19877 19738 25020 10634 350 150-400A 187 44 1450 30 380 7715 18904 18765 23352 8062 351 150-400B 174 38 1450 30 380 7715 18904 18765 23352 8062 352 150-200(I) 200 12.5 1450 15 380 4935 7228 6950 10564 5004 353 150-200(I)A 179 10 1450 11 380 4587 6672 6672 10008 4587 354 150-250(I) 200 20 1450 18.5 380 5908 8479 8340 13066 5977 355 150-250(I)A 187 17.5 1450 15 380 5004 7367 7367 10703 5213 356 150-250(I)B 173 14 1450 11 380 4657 7089 695 10286 4726 357 150-315(I) 200 32 1450 30 380 8062 11954 11815 17653 8201 358 150-315(I)A 187 28 1450 22 380 6255 9313 9174 13622 6394 359 150-315(I)B 173 24 1450 18.5 380 5977 9035 8896 13344 6116 360 150-400(I) 200 50 1450 45 380 11120 15985 15985 24742 11259 361 150-400(I)A 187 44 1450 37 380 9869 14734 14734 21823 10842 362 150-400(I)B 173 37.5 1450 30 380 7923 12093 12093 17931 8340 363 200-200 200 12.5 1450 15 380 5074 7367 7367 10703 5213364 200-200A 179 10 1450 11 380 4657 7089 7089 10425 4726 365 200-250 200 20 1450 18.5 380 5977 8757 8757 13066 5977 366 200-250A 187 17.5 1450 15 380 5074 7645 7645 10981 5213 367 200-250B 173 14 1450 11 380 4657 7228 7228 10564 5282 368 250-315 200 32 1450 30 380 8201 12232 12232 18070 8271 369 200-315A 187 28 1450 22 380 6255 9591 9591 13622 6464 370 200-315B 173 24 1450 18.5 380 5977 9174 9035 6116 6116 371 200-400 200 50 1450 45 380 10564 17375 17236 11398 11398 372 200-400A 187 44 1450 37 380 9869 15290 15151 10634 10634 373 200-400B 173 37.5 1450 30 380 7854 12232 12093 8479 8479 374 200-200(I) 400 12.5 1450 22 380 5838 9591 9452 6464 6464 375 200-200(I)A 358 10 1450 18.5 380 5560 9174 9035 6116 6116 376 200-250(I) 40 20 1450 30 380 7645 12093 11954 8062 8062编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式377 200-250(I)A 358 16 1450 22 380 5838 9591 9452 6464 6464 378 200-250(I)B 322 13 1450 18.5 380 5560 9174 9035 6116 6116 379 200-315(I) 400 32 1450 55 380 12788 20572 20294 13761 13761 380 200-315(I)A 374 28 1450 45 380 10564 17375 17236 11398 11398 381 200-315(I)B 346 24 1450 37 380 9869 15290 15151 10634 10634 382 200-400(I) 400 50 1450 90 380 17445 25715 25437 18835 18835 383 200-400(I)A 374 44 1450 75 380 15985 24047 23908 16819 16819 384 200-400(I)B 347 38 1450 55 380 13414 20433 20155 14387 14387 385 200-400(I)C 320 32 1450 45 380 10842 17514 17375 11676 11676 386 250-250 550 20 1450 45 380 11259 18765 18348 12024 12024 387 250-250A 490 16 1450 37 380 10078 16680 16263 10981 10981 388 250-315 550 32 1450 75 380 16541 24881 24603 17514 17514 389 250-315A 515 28 1450 55 380 14039 20989 20850 15012 15012 390 250-315B 476 24 1450 45 380 11537 18209 18070 12302 12302 391 250-400 550 50 1450 110 380 30302 / / / 31831 392 250-400A 515 44 1450 90 380 20711 / / / 22101 393 250-400B 476 37.5 1450 75 380 19599 / / / 21823 394 300-235(I) 1080 40 1450 160 380 41422 / / / 45453 395 300-235(I)A 965 32 1450 132 380 37252 / / / 41005 396 300-250 720 20 1450 55 380 14595 / / / 15707 397 300-250A 600 17 1450 45 380 12371 / / / 13344 398 300-315 720 32 1450 90 380 19738 / / / 21406 399 300-315A 650 28 1450 75 380 17236 / / / 18487 400 300-315B 580 24 1450 55 380 14595 / / / 15846 401 300-400 720 50 1450 132 380 36696 / / / 38364402 300-400A 600 44 1450 110 380 33916 / / / 34611 403 350-315 1200 20 1450 110 380 37113 / / / 38781 404 350-315A 1080 17 1450 75 380 24770 / / / 25423 405 350-400 1200 32 1450 160 380 50179 / / / 51708编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式406 350-400A 1080 28 1450 132 380 46843 / / / 48372 407 350-460 1210 50 1450 250 380 78396 / / / 79647 408 350-460A 1080 44 1450 200 380 70890 / / / 72280 409 300-235 720 18 970 55 380 28634 / / / 29607 410 300-235A 657 15 970 45 380 26410 / / / 27800 411 300-300 720 28 970 75 380 30580 / / / 31553 412 300-300A 666 24 970 75 380 30580 / / / 31553 413 300-300B 623 21 970 55 380 28495 / / / 29468 414 300-380 720 44 970 132 380 41005 / / / 42812 415 300-380A 666 38 970 110 380 37252 / / / 38642 416 300-380B 623 33 970 90 380 32804 / / / 34333 417 350-250 800 20 970 75 380 32943 / / / 33777 418 350-250A 715 16 970 55 380 29746 / / / 30580 419 350-315 800 32 970 90 380 38920 / / / 40241 420 350-315A 748 28 970 75 380 33777 / / / 34611 421 350-315B 692 24 970 75 380 33638 / / / 34472 422 350-400 800 50 970 160 380 60465 / / / 61855 423 350-400A 750 44 970 132 380 59075 / / / 60604 424 350-400B 697 38 970 110 380 51847 / / / 53237 425 400-400 1080 12.5 970 55 380 37252 / / / 37947 426 400-400A 966 10 970 45 380 35584 / / / 36001 427 400-500 1080 20 970 90 380 42117 / / / 43368 428 400-500A 996 17 970 75 380 40449 / / / 41144 429 400-500B 935 15 970 55 380 37947 / / / 38642 430 400-625 1080 32 970 132 380 61577 / / / 64635 431 400-625A 996 27 970 110 380 59631 / / / 60465 432 400-625B 935 24 970 90 380 52264 / / / 53376 433 500-400 1200 12.5 970 75 380 51569 / / / 51986 434 500-400A 1073 10 970 55 380 40449 / / / 37391编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式435 500-500 1200 20 970 110 380 67554 / / / 68110 436 500-500A 1106 17 970 90 380 60882 / / / 61855 437 500-500B 1040 15 970 75 380 51847 / / / 52125438 500-625 1200 32 970 160 380 81593 / / / 82566 439 500-625A 1106 27 970 132 380 68388 / / / 69778 440 500-625B 1040 24 970 110 380 65330 / / / 66720。

is型离心泵工作原理

is型离心泵工作原理
IS型离心泵的工作原理是利用离心力的作用，将液体从叶轮中心甩向边缘，产生一定的压力和动能。

在叶轮的进口处形成一个低压区，使得液体被吸入管路。

然后，在叶轮的作用下，液体获得的能量被传递给出口端的管道，从而实现液体的输送。

此外，IS型离心泵的优点是检修方便，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。

同时，为了防止进气或大量漏水，泵的轴向密封环由填料压盖和填料等组成。

如需更多与离心泵相关的信息，建议咨询专业技术人员或查看相关技术手册。
