欧陆590直流调速器调试步骤
欧陆590C直流调速器参数快速设置
欧陆590C直流调速器参数快速设置
在欧陆590C直流调速器中,参数设置对于保证设备正常运行至关重要。下面以1200字为目标,介绍欧陆590C直流调速器参数的快速设置方法。
首先,在设置参数之前,我们需要了解欧陆590C直流调速器的基本
参数和功能。欧陆590C直流调速器具有多种功能,包括调速、定位、伺
服控制等。其主要参数包括:额定电流(Rated Current)、最大输出电
流(Maximum Output Current)、电压等级(Voltage Level)、最大功
率(Maximum Power)等。
在快速设置过程中,首先需要修改欧陆590C直流调速器的基本参数,以适应实际工作环境。常见的基本参数设置包括:额定电流、最大输出电流、电压等级等。在设置额定电流时,需要根据实际工作负载来确定,确
保调速器能够满足工作要求;设置最大输出电流时,需要根据实际工作环
境和设备的额定负载来确定,以确保调速器在负载过大时能够正常工作;
设置电压等级时,需要根据实际电源电压和设备负载来确定,以确保调速
器能够正常工作。
在基本参数设置完成后,接下来需要设置欧陆590C直流调速器的控
制参数。控制参数设置包括速度闭环参数、电流闭环参数、速度限制参数等。速度闭环参数设置主要涉及速度比例增益(Proportional Gain)、
速度积分增益(Integral Gain)等,用于调整控制系统的速度响应;电
流闭环参数设置主要涉及电流比例增益、电流积分增益等,用于调整控制
系统的电流响应;速度限制参数设置主要涉及速度最大限制、速度最小限
欧陆590直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明2
操作面板的使用3
接线4
1、主回路接线4
2、控制端子接线5
3、查看控制端子配置7
默认控制端子基本接线8
必要的修改参数10
浏览内部设置11
系统菜单目录13
通电运行15
中英文对照报警说明16
附录参数表24
一、型号说明
担号
变・t
1
WMJ^iSr
59OP■590—4<?EK."T>zt
>■-■|r-^.^=0■I JI _1jn-,
凹他#t 磷卑oe JS*4dr 出电握-屉处值运牛竝曰r 丼为坦剩叮产皿蚣肛酋
»n ]咗=1牛上L .CHI 壬占=1m A
004O-4OA-0070-7OA <3110-]10A,盯15*二卩占启扎
01ac»=L 8UA.□2:
70=27U-A C380-S80A .OSOO-MIO-A
25=725A.O 呂申"■呂3-OA
dSOC»~SOO/k1」580—158O/\
LZC»e>-1■1■Pg 宀
卫二!M-卫二仙几・27<JIJ —27-UUA
应翘心己皱脸•1口社i*ft 电i 旦叛血小 220O LC 22OV f±30*i>g ■创血 500(He500V <士JO^.,Nl/石CHz sew IMJC &OOV <±]i>^i.J 50L '«JHZ rIXiJr-Kj 4*5>占閒SDOicrfi.^nv r ±ECF^)<IJi l-C 炎'屯>
-1
•=*
i!目他報m 连i ■內总
LW :
日:包齐q 4备以总fJLMirr 帜坦站在饰£扭

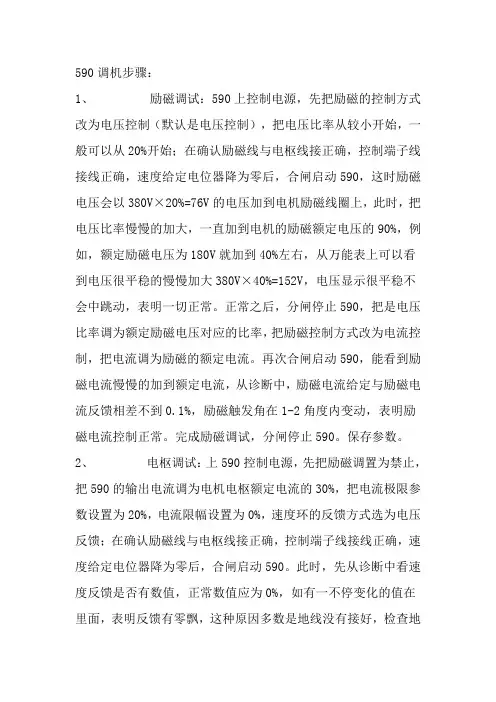

英国欧陆590C直流调速器的一般调试步骤
英国欧陆590C直流调速器的一般调试步骤英国欧陆590C直流调速器的一般调试步骤归纳如下:1. 先根据电机的名牌参数,参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈,反馈电压的设 定值。具体设置方法如下:翻开操作面板的下翻板,可看到有六只0~9的拨盘电位器,其中左面3只电位器供设置电枢电流用,其权从坐至右排列为:百位、十 位、个位;右面3只电位器供设置励磁电流用,其权从坐至右排列为:十位、个位、小数点后一位;在六只拨盘电位器的右面有四只拨动小开关,其设置方法如下: 例:有一电机的名牌参数为电枢电压440V;电枢电流329A;励磁电压180V;励 磁电流12.5A;额定转速1500转/分;所带直流测速电机参数为2000转/110伏。那六只拨盘电位器的数值从左至右应分别设置为:3、2、9、 1、2、5;四只拨动小开关从上至下应分别设置为:0、0、1、0或1、1、0、0;将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈 位置;直流反馈值约为110÷2000×1500=82.5伏,于是要将反馈量的百位开关(0或100)打在0位置,将下面的十位拨动开关打在8位置(代 表80),将上面的个位拨动开关打在3位置(代表3)。 2. 调速器首次通电时,在将四个操作键(↑键、↓键、E键、M键)都按下的情况下,给调速器送控制电源(使调速器的所有参数都恢复到出厂缺损值),此时,调速器液晶屏上行显示:DIGITAL DC DRIVE;下行显示:MENU LEVEL。 3. 按一下M键,此时,液晶屏上行显示:MENU LEVEL;下行显示DIAGNOSTICS(诊断)。按一下↓键,液晶屏下行显示变为SETUP PARAMETERS(设定参数),按一下M键(进入下一级子菜单),液晶屏上行显示:SETUP PARAMETERS,(原来在液晶屏下行显示的内容到了液晶屏的上行,液晶屏下行显示:RAMPS;按数下↓键,直至液晶屏下行显示:FIELD CONTROL(磁场控制)。按一下M键(进入磁场控制参数),液晶屏上行显示:FIELD CONTROL;下行显示:FIELD ENABLE(磁场使能)。按一下↓键,下行显示:FLD CTRL MODE IS(磁场控制模式选择)。按一下M键,液晶屏上行显示:FLD CTRL MODE IS;下行显示:VOLTAGE CONTROL(表示励磁为电压控制)。按一下↑键,液晶屏下行显示变为CORRENT CONTROL(将励磁改为电流控制,在实时控制中,一般都将磁场控制选择为电流控制,上列中,既将磁场电流控制在12.5A)。按一下E键(回到上一级 菜单),使液晶屏上行显示:FIELD CONTROL;下行显示:FLD CTRL MODE IS。按一下↓键,使液晶屏下行显示:FLD VOLTAGE VARS(磁场电压变量值),

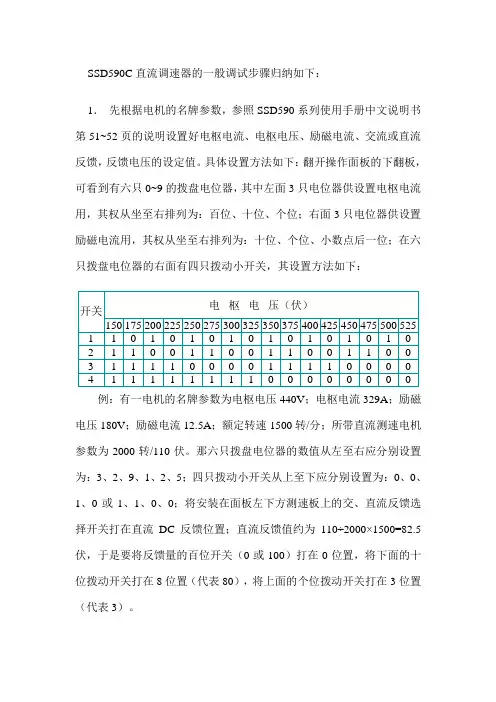

欧陆590C直流调速器的一般调试步骤
欧陆590C直流调速器的一般调试步骤
1.先根据电机的名牌参数,参照ssd590系列使用手册中文说明书第51~52页的说明
设置好电枢电流、电枢电压、励磁电流、交流或直流反馈,反馈电压的设定值。具体设置
方法如下:翻开操作面板的下翻板,可看到有六只0~9的拨盘电位器,其中左面3只电位
器供设置电枢电流用,其权从坐至右排列为:百位、十位、个位;右面3只电位器供设置
励磁电流用,其权从坐至右排列为:十位、个位、小数点后一位;在六只拨盘电位器的右
面有四只拨动小开关,其设置方法如下:
例:有一电机的名牌参数为电枢电压440v;电枢电流329a;励磁电压180v;励磁电
流12.5a;额定转速1500转/分;所带直流测速电机参数为2000转/110伏。那六只拨盘
电位器的数值从左至右应分别设置为:3、2、9、1、2、5;四只拨动小开关从上至下应分
别设置为:0、0、1、0或1、1、0、0;将安装在面板左下方测速板上的交、直流反馈选
择开关打在直流dc反馈位置;直流反馈值约为110÷2000×1500=82.5伏,于是要将反馈
量的百位开关(0或100)打在0位置,将下面的十位拨动开关打在8位置(代表80),
将上面的个位拨动开关打在3位置(代表3)。
2.调速器首次通电时,在将四个操作方式键(↑键、↓键、e键、m键)都按下的情
况下,给调速器送来掌控电源(并使调速器的所有参数都恢复正常至出厂坏死值),此时,调速器液晶屏下行表明:digitaldcdrive;上行表明:menulevel。
3.按一下m键,此时,液晶屏上行显示:menulevel;下行显示diagnostics(诊断)。按一下↓键,液晶屏下行显示变为setupparameters(设定参数),按一下m键
欧陆直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用;
面板示意图
三、接线
1、主回路接线
1L、N辅助电流输入;作为控制器控制电源输入端子接AC220V 为控制电路供电;
2L1、L2、L3三相主电源输入接AC380V为主电路供电;
3A+、A-电枢输出,A+正极,A-负极接电枢端口;
4F+、F- 励磁输出;F-为负,F+为正;接励磁端口;
上述端子一般分布图
2、控制端子接线;
1、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离;
A2 模拟输入 1;默认功能为速度输入,可修改;
A3 模拟输入 2;默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能;C8 低态时为速度输入量,C8 高态时为电流量电流控制方式,不可修改;
A4 模拟输入 3;默认功能为斜坡速度输入,可修改;
A5 模拟输入 4;默认功能为辅助负电流箝位,默认功能下由 C6 确定其是否使用;C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位;可修改;
A6 模拟输入 5;默认功能为主电流箝位或辅助正电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改;
欧陆590直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。

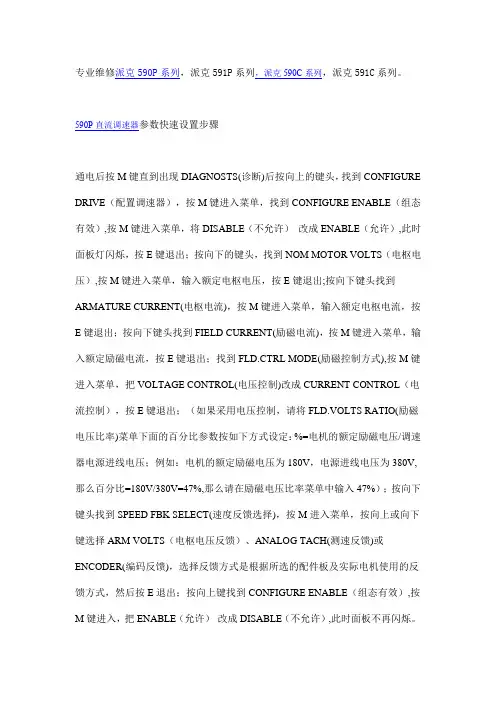

欧陆590直流调速器参数快速设置说明之欧阳与创编
欧陆590直流调速器参数快速设置说明之欧阳与创编欧陆590直流调速器参数快速设置说明1概述欧陆590直流调速器是一种电源调速器,可控制单相和三相的交流电机。主要用于调整机械设备的转速,调整水泵的流量,控制风机的风速,以及制冷、通风等。欧陆590直流调速器是一款高性能、多功能的电源调速器,具有卓越的性能,使负载可以得到完美的控制效果。2操作与参数快速设置欧陆590直流调速器具有简单的参数设置方式,调速器可以在较短的时间内完成快速参数设置,因此可以使用户在不熟悉各种参数设置的前提下,快速完成调速器的设置。此外,该调速器还具有自启动、参数可编程、定子接线灵活等特点。2.1运行模式设置欧陆590直流调速器的运行模式包括启动模式、调速模式和停止模式,经由这三种模式的设置,可以满足不同运行状态下的负载的要求,达到满足负载要求的操作效果。另外,欧陆590直流调速器可以选择多种调速模式,以满足不同的负载要求。2.2参数编程欧陆590直流调速器参数编程的方法非常简单,可以采用的方式设定参数,也可以采用的方法进行编程。
欧陆590C直流调速器参数快速设置
欧陆590C直流调速器参数快速设置
首先,我们需要了解一些基本概念和术语:
1. 电机额定电流(rated current):电机正常运行时所需的电流。
3. 母线电压(bus voltage):直流调速器的直流输入电压,通常在100V到1000V之间。
4. 脉宽调制(pulse width modulation):一种调制技术,通过调
整电压脉冲的宽度来实现调速效果。
以下是快速设置欧陆590C直流调速器参数的步骤:
1.确定电机额定电流:在调速器上可以设置电机的额定电流,一般来说,电机的额定电流应该小于调速器的额定电流。如果不清楚电机的额定
电流,可以参考电机的技术手册或者询问厂家。
2.选择换向方式:根据具体的应用情况,选择电流换向或者电压换向
的方式。通常来说,电压换向方式适用于电流要求较低的应用,而电流换
向方式适用于电流要求较高的应用。
3.设置母线电压:根据应用需求和电机输入电压,设置合适的母线电压。母线电压可以通过改变直流输入电压来调整,一般情况下,电压越高,电机的输出功率越大。
4.配置脉宽调制:脉宽调制是欧陆590C直流调速器的关键参数之一、通过调整脉冲的宽度,可以控制电机的转速。脉宽调制通常由调速器自动
进行,但也可以手动调整。在进行脉宽调制时,需要注意保持合适的占空比,以避免电机输出功率过高。
5.设置过流保护:为了保护电机和调速器,可以设置过流保护功能。过流保护可以在电机过载时自动降低输出功率或者停止电机运行。过流保护的设置可以根据电机和应用的具体需求进行调整。
6.运行测试:在完成参数设置后,进行一次运行测试以确保调速器的正常工作。运行测试时,可以检查电机转速、电流以及温度等参数,以确保调速器设置正确。
欧陆590直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。 A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
欧陆590直流调速器调试步骤(新)
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
欧陆 直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
(24)
附录参数表.
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
模拟端子(1)、A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。为高态时使用其功能来对负电流进行箝位。可修改。C6 为低态时不使用此功能,C6
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
欧陆 直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
欧陆直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
欧陆590直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
欧陆590直流调速器调试步骤
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
欧陆590直流调速器调试步骤
目录
型号说明 (2)
操作面板的使用 (3)
接线 (4)
1、主回路接线 (4)
2、控制端子接线 (5)
3、查看控制端子配置 (7)
默认控制端子基本接线 (8)
必要的修改参数 (10)
浏览内部设置 (11)
系统菜单目录 (13)
通电运行 (15)
中英文对照报警说明 (16)
附录参数表 (24)
一、型号说明
二、操作面板的使用。
面板示意图
三、接线
1、主回路接线
(1)L、N(辅助电流输入。作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F-(励磁输出。F-为负,F+为正。)接励磁端口。
上述端子一般分布图
2、控制端子接线。
(1)、模拟端子
A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。默认功能为速度输入,可修改。
A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可修改。
A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
A7 模拟输出 1。默认功能为速度反馈输出,可修改。
A8 模拟输出 2。默认功能为速度给定输出,可修改。
A9 模拟输出 3。默认功能为电流反馈输出,不可修改。
(2)数字端子
B5 数字输出 1,默认功能为电机零速检测,当电机零速时为高态(+24V 输出),当电机运转时为低态(0V 输出)可修改。
B6 数字输出 2,默认功能为控制器正常状态检测,当控制器正常,没有报警或报警复位时为高态(24V 输出),出现报警时为低态(0V 输出)可修改。
B7 数字输出 3,默认功能为控制器准备就绪状态检测,当控制器准备就绪,主电源合闸时为高态(24V 输出),当控制器分闸、停止、出现报警或主电源分闸时为低态(0V 输出),可修改。
C6 数字输入 1 默认功能为电流箝位选择,C6 为低态时为(A6)主电流箝位,C6 为高态时为(A5、A6)双极电流箝位,此时 A5 为负电流箝位,A6 为正电流箝位。可修改。
C7 数字输入 2,默认功能为斜坡保持,当 C7 为高态时,斜坡输出保持在斜坡输入的最后值,此时不管斜坡输入值为多少,输出都一直保持为这个值,当 C7 为低态时,斜坡输出跟踪斜坡输入值。可修改。
C8 数字输入 3,默认功能为电流控制方式与速度控制方式选择,当 C8 为高态时,选择电流控制方式,此时的速度环断开仅电流工作,当 C8 为低态时,选择速度控制方式,此时速度环、电流环同时工作。可修改。
(3)、其他端子
B8 程序停机,使用再生方式进行停机,即可以制动停机,停机时间可能通过参数来设定,只有 4Q 控制器才有效,B8 高态时控制器正常运行,B8 低态时控制器启动程序停机,停机完成之后主电源分闸,控制重新运行必需再次使能 C3。不可修改。
B9 惯性停机,不使用再生方式停机,即惯性滑行停机,B9 高态时控制器正常运行,B9低态时控制器启动惯性停机,主电源分闸,控制重新运行必需再次使能 C3。不可修改。
C3 启动/主电源合闸。启动控制器,主电源合闸,C3 高态时启动控制器主电源合闸,低态时停止控制器主电源分闸,如果电机处于运行中此时以参数设定的停机时间停机(只有 4Q控制器才可以,2Q 控制器以惯性滑行停机)。在 C3 为高态,当出现报警或 B8、B9 变为低态时,590 会记忆停机,此时 C3 高态没效,如果是报警要先复位报警再重新使能 C3,启动才有效;如果是 B8、B9 的状态改变,要先把两者的状态灰复为高态再重新使能 C3,启动才有效。不可修改。
C4 点动/拉紧。C3 为低态,C4 为高态时,启用点动方式C3 为高态,C4 为高态时,启用拉紧方式,没有斜坡加减速时间设定。可修改。
C5 允许工作。C5 为高态时,控制器启动有效;C5 为低态时,控制启动无效,可修改。
B1 零伏电位,与 C1、A1 同电位,与接地隔离。
B2 模拟速电机反馈输入。不可修改。
B3 +10V 基准电压。不可修改。。
B4 -10V 基准电压。不可修改。
C9 +24V基准电压。不可修改。
C1 零伏电位。与 A1、B1 同电位,与接地隔离。
C2 热敏电阻/微测温器。作为电机的过热保护之用,也可作为其他功能的联锁保护,如不使用 C1、C2 必需短接,如不短接会报电机过热报警。不可修改。
3、查看控制端子配置:
(此时仅给L、N辅助电流输入供AC 2200V电,下掉F+、F-励磁线)
A2、A3(不可修改)、A4、A5、A6端子:按2次M键屏幕显示DIAGNOSTICS (诊断)。按下键↓直到屏幕显示MENU LEVEL SYSTEM(菜单层系统),按M 键找到CONFIGURE I/O(配置输入/输出),按M键找到ANALOG INPUTS(模拟输入),按M键再按下键↓依次查看ANIN 1(A2)、ANIN 1(A4)、ANIN 1(A5)、ANIN 1(A6)中的设置:校准(Calibration) 、最大值(Max Value) 、最小值(Min Value)、目的标记(DESTINTION TAG) 。目的标记范围为0—549(具体看附录表)
A7、A8端子:按2次M键屏幕显示DIAGNOSTICS(诊断)。按下键↓直到屏幕显示MENU LEVEL SYSTEM(菜单层系统),按M键找到CONFIGURE I/O (配置输入/输出)按M键找到ANALOG OUTPUTS(模拟输出)按M键再按下键↓依次查看ANOUT(A7)、ANOUT(A8)中的设置:源标记(Source Tag)、10V 运算(10V CAL )、偏移(Offset)、模数(Modulus) 。源标记的范围0—549(具体看附录表) C4、C5、C6、C7、C8端子:按2次M键屏幕显示DIAGNOSTICS(诊断)。按下键↓直到屏幕显示MENU LEVEL SYSTEM(菜单层系统),按M键找到CONFIGURE I/O(配置输入/输出)按M键找到DIGITAL INPUTS(数字输入)按M 键再按下键↓依次查看DIGITAL INPUT C4、DIGITAL INPUT C5、DIGIN 1(C6)、DIGIN 1(C7)、DIGIN 1(C8)中的设置:值为真(VALUE TRUE) 、值为假(VALUE FALSE) 、目的标记(DESTINTION TAG) 。目的标记范围为0—549(具体看附录表)
B5、B6、B7端子:按2次M键屏幕显示DIAGNOSTICS(诊断)。按下键↓直到屏幕显示MENU LEVEL SYSTEM(菜单层系统),按M键找到CONFIGURE I/O (配置输入/输出)按M键找到DIGITAL OUTPUTS(数字输出)按M键再按下键↓依次查看DIGOUT 1(B5)、DIGOUT 2(B6)、DIGOUT 3(B7)中的设置:反向(INVERTED)、阈值(THRESHOLD、模数(MODULUS )、源标记(SOURCE TAG)。目的标记范围为0—549(具体看附录表)
默认的控制端子最基本的接线:
1、模拟量输入:A6、B3短接后再和B4分别接电位器两边的两根线。A4接电位器中间的那根线。
2、C1、C2短接为电机过热保护。
3、C3、C9接开关为合闸,C5、C9接开关为运行允许,B8、C9接开关为急停,B9、C9短接。
控制端子具体接线要按调速器内部的端子设定来接线
