DS1302原理及程序说明
DS1302原理及程序说明DS1302 是DALLAS 公司推出的涓流充电时钟芯片，内含有一个实时时钟/日历和31字节静态RAM ，通过简单的串行接口与单片机进行通信。
实时时钟/日历电路提供秒、分、时、日、日期、月、年的信息，每月的天数和闰年的天数可自动调整，时钟操作可通过AM/PM 指示决定采用24 或12 小时格式。
DS1302 与单片机之间能简单地采用同步串行的方式进行，DS1302的引脚命名如图1-1所示。
通信仅需用到三根信号线：（1）CE 片选，（2）I/O 数据线，（3）SCLK 串行时钟，DS1302与CPU 的连接如图1-2所示。
时钟/RAM 的读/写数据以一个字节或多字节的字符组方式通信，DS1302工作时功耗很低，保持数据和时钟信息时功率小于1mW 。
DS1302具有双电源管脚，用于主电源和备份电源供应Vcc1，为可编程涓流充电电源附加七个字节存储器，它广泛应用于电话传真便携式仪器以及电池供电的仪器仪表等产品领域。
DS1302主要的性能指标如下：实时时钟具有能计算2100 年之前的秒、分、时、日、日期、星期、月、年的能力，还有闰年调整的能力31× 8 位暂存数据存储RAM 串行I/O 口方式，使得管脚数量最少宽范围工作电压2.0~ 5.5V工作电流2.0V 时,小于300nA读/写时钟或RAM 数据时有两种传送方式：单字节传送和多字节传送字符组方式8 脚DIP 封装或可选的8 脚SOIC 封装根据表面装配简单3 线接口与TTL 兼容Vcc=5V 。
DS1302的读写模式工作时序如图1-3和图1-4所示。
图1-3 单字节读模式图1-4 单字节写模式注：在多字节模式下，SCLK 发出同步脉冲，CS 须持续保持高电平直到多字节操作结束，图1-1 DS1302引脚图1-2 DS1302与CPU 接口DS1302内部寄存器的地址定义如表1-1所示。
表1-1 寄存器的地址及定义实验说明1. DS1302与51单片机的连接IO ——P2.7：串行数据输入/输出引脚SCLK ——P2.6：串行时钟引脚CE ——P2.4：片选CE2. LCD 与单片机连接;************************************************************************* ; LCD Module LMB1602 与单片机连接：;************************************************************************* ; 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ;Vss Vdd V o RS R/W E D0 D1 D2 D3 D4 D5 D6 D7 BLA BLK ; 0V +5V 0V P32 P33 P34 ---------------- P1[0..7] ---------------- +5V 0V;*************************************************************************3. LCD 显示功能说明LCD1602显示格式如图1-5所示。

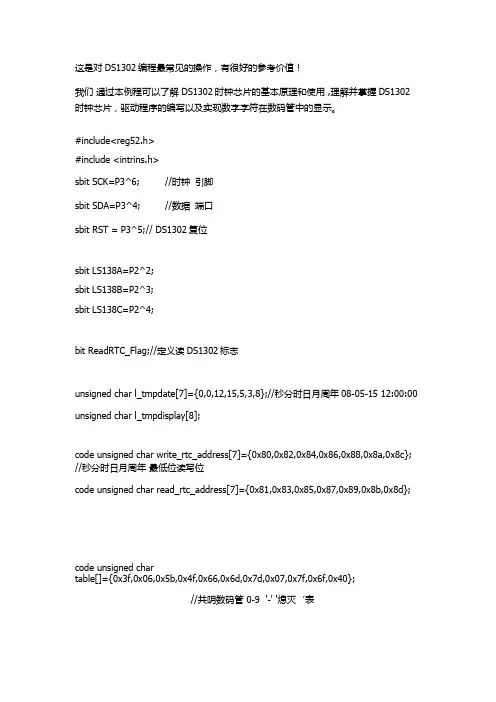

时钟芯片ds1302程序
这是对DS1302编程最常见的操作，有很好的参考价值！我们通过本例程可以了解 DS1302时钟芯片的基本原理和使用 ,理解并掌握DS1302时钟芯片，驱动程序的编写以及实现数字字符在数码管中的显示。
#include<reg52.h>#include <intrins.h>sbit SCK=P3^6; //时钟引脚sbit SDA=P3^4; //数据端口sbit RST = P3^5;// DS1302复位sbit LS138A=P2^2;sbit LS138B=P2^3;sbit LS138C=P2^4;bit ReadRTC_Flag;//定义读DS1302标志unsigned char l_tmpdate[7]={0,0,12,15,5,3,8};//秒分时日月周年08-05-15 12:00:00 unsigned char l_tmpdisplay[8];code unsigned char write_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned char read_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};code unsigned chartable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//共阴数码管 0-9 '-' '熄灭‘表/******************************************************************/ /* 函数声明 *//******************************************************************/void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0/******************************************************************/ /* 主函数 *//******************************************************************/ void main(void){InitTIMER0(); //初始化定时器0Set_RTC(); //写入时钟值，如果使用备用电池时候，不需要没每次上电写入，此程序应该屏蔽while(1){if(ReadRTC_Flag){ReadRTC_Flag=0;Read_RTC();l_tmpdisplay[0]=l_tmpdate[2]/16; //数据的转换，因我们采用数码管0~9的显示,将数据分开l_tmpdisplay[1]=l_tmpdate[2]&0x0f;l_tmpdisplay[2]=10; //加入"-"l_tmpdisplay[3]=l_tmpdate[1]/16;l_tmpdisplay[4]=l_tmpdate[1]&0x0f;l_tmpdisplay[5]=10;l_tmpdisplay[6]=l_tmpdate[0]/16;l_tmpdisplay[7]=l_tmpdate[0]&0x0f;}}}/******************************************************************/ /* 定时器0初始化 *//******************************************************************/ void InitTIMER0(void){TMOD|=0x01;//定时器设置 16位TH0=0xef;//初始化值TL0=0xf0;ET0=1;TR0=1;EA=1;}/******************************************************************/ /* 写一个字节 *//******************************************************************/ void Write_Ds1302_Byte(unsigned char temp){unsigned char i;for (i=0;i<8;i++) //循环8次写入数据{SCK=0;SDA=temp&0x01; //每次传输低字节temp>>=1; //右移一位SCK=1;}}/******************************************************************/ /* 写入DS1302 *//******************************************************************/ void Write_Ds1302( unsigned char address,unsigned char dat ){RST=0;_nop_();SCK=0;_nop_();RST=1;_nop_(); //启动Write_Ds1302_Byte(address); //发送地址Write_Ds1302_Byte(dat); //发送数据RST=0; //恢复}/******************************************************************/ /* 读出DS1302数据 *//******************************************************************/unsigned char Read_Ds1302 ( unsigned char address ){unsigned char i,temp=0x00;RST=0;_nop_();_nop_();SCK=0;_nop_();_nop_();RST=1;_nop_();_nop_();Write_Ds1302_Byte(address);for (i=0;i<8;i++) //循环8次读取数据{if(SDA)temp|=0x80; //每次传输低字节SCK=0;temp>>=1; //右移一位_nop_();_nop_();_nop_();SCK=1;}RST=0;_nop_(); //以下为DS1302复位的稳定时间_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return (temp); //返回}/******************************************************************/ /* 读时钟数据 *//******************************************************************/ void Read_RTC(void) //读取日历{unsigned char i,*p;p=read_rtc_address; //地址传递for(i=0;i<7;i++) //分7次读取秒分时日月周年{l_tmpdate[i]=Read_Ds1302(*p);p++;}}/******************************************************************//* 设定时钟数据 *//******************************************************************/ void Set_RTC(void) //设定日历{unsigned char i,*p,tmp;for(i=0;i<7;i++){ //BCD处理tmp=l_tmpdate[i]/10;l_tmpdate[i]=l_tmpdate[i]%10;l_tmpdate[i]=l_tmpdate[i]+tmp*16;}Write_Ds1302(0x8E,0X00);p=write_rtc_address; //传地址for(i=0;i<7;i++) //7次写入秒分时日月周年{Write_Ds1302(*p,l_tmpdate[i]);p++;}Write_Ds1302(0x8E,0x80);}/******************************************************************/ /* 定时器中断函数 *//******************************************************************/ void tim(void) interrupt 1 using 1//中断，用于数码管扫描{static unsigned char i,num;TH0=0xf5;TL0=0xe0;P0=table[l_tmpdisplay[i]]; //查表法得到要显示数字的数码段switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}i++;if(i==8){i=0;num++;if(10==num) //隔段时间读取1302的数据。
DS1302时钟芯片驱动程序
DS1302时钟芯片驱动程序//DS1302时钟芯片驱动程序#include <reg51.h>//下面是引脚连接关系sbit clock_dat=P1^0;sbit clock_clk=P1^1;sbit clock_clk=P1^2;sbit a0=ACC^0;sbit a1=ACC^1;sbit a2=ACC^2;sbit a3=ACC^3;sbit a4=ACC^4;sbit a5=ACC^5;sbit a6=ACC^6;sbit a7=ACC^7;void clock_out(unsigned char dd) {ACC=dd;clock_dat=a0;clock_clk=1;clock_clk=0; clock_dat=a1;clock_clk=1;clock_clk=0; clock_dat=a2;clock_clk=1;clock_clk=0; clock_dat=a3;clock_clk=1;clock_clk=0; clock_dat=a4;clock_clk=1;clock_clk=0; clock_dat=a5;clock_clk=1;clock_clk=0; clock_dat=a6;clock_clk=1;clock_clk=0; clock_dat=a7;clock_clk=1;clock_clk=0; }unsigned char clock_in(void) {clock_dat=1;a0=clock_dat;clock_clk=1;clock_clk=0;a1=clock_dat; clock_clk=1;clock_clk=0;a2=clock_dat; clock_clk=1;clock_clk=0;a3=clock_dat; clock_clk=1;clock_clk=0;a4=clock_dat; clock_clk=1;clock_clk=0;a5=clock_dat;clock_clk=1;clock_clk=0;a6=clock_dat;clock_clk=1;clock_clk=0;a7=clock_dat;return(ACC);}unsigned char read_clock(unsigned char ord) {unsigned char dd=0;clock_clk=0;clock_rst=0;clock_rst=1;clock_out(ord);dd=clock_in();clock_rst=0;clock_clk=1;return(dd);}void write_clock(unsigned char ord,unsigned char dd) {clock_clk=0;clock_rst=0;clock_rst=1;clock_out(ord);clock_out(dd);clock_rst=0;clock_clk=1;}/*注意事项：1.每次上电，必须把秒寄存器高位（第7位）设置为0，时钟才能走时。
ds1302时钟程序详解,ds1302程序流程图
ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。
控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。
数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。
同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。
DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。
此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。
ds1302程序流程图DS1302实时时间流程图4示出DS1302的实时时间流程。
根据此流程框图，不难采集实时时间。
下面结合流程图对DS1302的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护；D6=0，指定时钟数据，D6=1，指定RAM数据；D5～D1指定输入或输出的特定寄存器；最低位L SB(D0)为逻辑0，指定写操作(输入)， D0=1，指定读操作(输出)。
ds1302实时时钟程序说明
DS1302实时时钟在数码管上进行实时显示的程序
#include<reg52.h>
#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char
sbit rst=P2^4;
sbit io=P2^0;
}
write_ds1302(0x8e,0x80); //进行写保护
}
void read_rtc()
{
uchar i;
for(i=0;i<7;i++)
{
time_data[i]=read_ds1302(read_add[i]);
}
}
void time_pros()
{
disp[0]=time_data[6]%16;//将BCD码（这里与十六进制没有区别）进行十位个位的分离
{
j=time_data[i]/10;//十位5
time_data[i]%=10;//各位8
time_data[i]=time_data[i]+j*16;
}
write_ds1302(0x8e,0x00);//去除写保护
for(i=0;i<7;i++)
{
write_ds1302(write_add[i],time_data[i]);
disp[1]=time_data[6]/16;
disp[2]=17;
disp[3]=time_data[5]%16;
disp[4]=time_data[5]/16;
disp[5]=17;
DS1302驱动程序详解1
DS1302驱动程序详解DS1302引脚介绍特性介绍驱动程序详解sbit IO=P1^0; //DS1302数据线sbit SCLK=P1^1; //DS1302时钟线sbit RST=P1^2; //DS1302复位线uchar WEEK[][4]={"SUN","***","MON","TUS","WEN","THU","FRI","SAT"}; //亦可定义成指针数组*WEEK[]uchar LCD_DSY_BUFFER1[]={"DA TE 00-00-00 "};uchar LCD_DSY_BUFFER2[]={"TIME 00:00:00 "};uchar DateTime[7];void Initialize_LCD();void Display_LCD_String(uchar p,uchar *s);void DelayMS(uint ms);//------------------------------------------------------------------//向DS1302写入一个字节//------------------------------------------------------------------void Write_A_Byte_TO_DS1302(uchar x){uchar i;SCLK=0; //拉低SCLK，为脉冲上升沿写入数据做好准备for (i=0;i<8;i++){IO=x & 0x01; //取出x的第0位数据写入1302SCLK=1; //上升沿写入数据SCLK=0; //重新拉低SCLK，形成脉冲x >>=1; //将x的各数据位右移1位，准备写入下一个数据位}}//------------------------------------------------------------------//从DS1302读取一个字节,//注意：DS1302中所存放的数据是BCD码，在读写时要注意转换////------------------------------------------------------------------uchar Get_A_Byte_FROM_DS1302(){uchar i,b=0x00;for (i=0;i<8;i++){b |= _crol_((uchar)IO,i);//将uchar类型的IO数据左移i位SCLK=1; //将SCLK置于高电平，为下降沿读出SCLK=0; //时钟下降沿读取}return (b/16)*10+b%16; //将BCD码转换为十进制数}//------------------------------------------------------------------//从DS1302指定位置读取数据//------------------------------------------------------------------ uchar Read_Data(uchar addr){uchar dat;RST=0; //拉低RSTSCLK=0; //确保写数据前SCLK被拉低RST=1; //启动数据传输Write_A_Byte_TO_DS1302(addr); //写入命令字dat=Get_A_Byte_FROM_DS1302();SCLK=1; //将时钟电平置于已知状态RST=0; //禁止数据传递return dat;}//------------------------------------------------------------------//读取当前日期时间//------------------------------------------------------------------ void GetTime(){uchar i,addr =0x81;for (i=0;i<7;i++){DateTime[i] = Read_Data(addr);addr+=2;}}//------------------------------------------------------------------//日期与时间值转换为数字字符//------------------------------------------------------------------ void Format_DataTime(uchar d,uchar *a){a[0]=d/10+'0';a[1]=d%10+'0';}//------------------------------------------------------------------//主程序//------------------------------------------------------------------ void main(){Initialize_LCD();while(1){GetTime();Format_DataTime(DateTime[6],LCD_DSY_BUFFER1+5); //0x8D 年份寄存器Format_DataTime(DateTime[4],LCD_DSY_BUFFER1+8); //0x89 月份寄存器Format_DataTime(DateTime[3],LCD_DSY_BUFFER1+11); //0x87 日期寄存器//星期strcpy (LCD_DSY_BUFFER1+13,WEEK[DateTime[5]]);//将字符串WEEK[DateTime[5]]复制到字符数组LCD_DSY_BUFFER1+13中//0x8B 周日寄存器Format_DataTime(DateTime[2],LCD_DSY_BUFFER2+5); //0x85 小时寄存器Format_DataTime(DateTime[1],LCD_DSY_BUFFER2+8); //0x83 分钟寄存器Format_DataTime(DateTime[0],LCD_DSY_BUFFER2+11); //0x81 秒寄存器Display_LCD_String(0x00,LCD_DSY_BUFFER1); //第一行显示年、月、日、星期几Display_LCD_String(0x40,LCD_DSY_BUFFER2); //第二行显示小时、分钟、秒}}。
DS1302时钟程序(完整版),液晶显示
#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar table0[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39}; //液晶显示数字0——9代码sbit SCLK=P1^0;sbit DATA=P1^1;sbit CE=P1^2;sbit RS=P2^0;sbit RW=P2^1;sbit EN=P2^2;sbit FB=P0^7;sbit start=P1^4;sbit stop=P1^5;uchar i;/*******************延时n微秒函数*****************/void delaynus(uchar n) //n us延时函数{// uchar i;for(i=n;i>0;i--);}/*******************写数据函数*****************/void write1302(uchar add,uchar dat){CE=0;SCLK=0;CE=1;for(i=0;i<8;i++) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=0;i<8;i++) //写入数据{DATA=dat&0x01;SCLK=1;SCLK=0;dat>>=1;}SCLK=1;CE=0;}/*******************读数据函数*****************/uchar read1302(uchar add){uchar dat;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=8;i>0;i--) //读出数据/********************为神马？？？**************************/{dat>>=1;if(DATA==1)dat=dat|0x80;SCLK=1;SCLK=0;}SCLK=1;CE=0;return dat;}/*******************DS1302初始化函数*****************/void init1302(){uchar flag;flag=read1302(0x81);if(flag&0x80){write1302(0x8e,0x00);write1302(0x80,0x00);write1302(0x82,(((1/10)<<4)|(1%10)));write1302(0x84,(((20/10)<<4)|(20%10)));write1302(0x86,(((19/10)<<4)|(19%10)));write1302(0x88,(((7/10)<<4)|(7%10)));write1302(0x8a,((2/10)<<4)|(2%10));write1302(0x8c,(((11/10)<<4)|(11%10)));write1302(0x90,0xa5); //充电。
时钟芯片DS1302 的程序(C51程序)
时钟芯片DS1302 的程序（C51程序）模块名称：DS1302.c功能：实时时钟模块时钟芯片型号：DS1302 程序设计：zhaojunjie********************************************************************* /#includesbit T_CLK = P2^7; /*实时时钟时钟线引脚 */ sbit T_IO = P1^4; /*实时时钟数据线引脚 */ sbit T_RST = P1^5; /*实时时钟复位线引脚 */sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;void RTInputByte(uchar); /* 输入 1Byte */uchar RTOutputByte(void); /* 输出?1Byte */void W1302(uchar, uchar);uchar R1302(uchar);void Set1302(uchar *); /* 设置时间 */void Bcd2asc(uchar,uchar *);void Get1302(uchar curtime[]); /* 读取1302当前时间 *//********************************************************************函数名：RTInputByte()功能：实时时钟写入一字节说明：往DS1302写入1Byte数据 (内部函数)入口参数：d 写入的数据返回值：无设计：zhaojunjie********************************************************************* **/void RTInputByte(uchar d){uchar i;ACC = d;for(i=8; i>0; i--){T_IO = ACC0; /*相当于汇编中的 RRC */T_CLK = 1;T_CLK = 0;ACC = ACC >> 1;}}/********************************************************************函数名：RTOutputByte()功能：实时时钟读取一字节说明：从DS1302读取1Byte数据 (内部函数)入口参数：无返回值：ACC设计：zhaojunjie********************************************************************* **/uchar RTOutputByte(void){uchar i;for(i=8; i>0; i--){ACC = ACC >>1; /*相当于汇编中的 RRC */ACC7 = T_IO;T_CLK = 1;T_CLK = 0;}return(ACC);}/********************************************************************函数名：W1302()功能：往DS1302写入数据说明：先写地址，后写命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址, ucData: 要写的数据返回值：无设计：zhaojunjie********************************************************************* **/void W1302(uchar ucAddr, uchar ucDa){T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */RTInputByte(ucDa); /* 写1Byte数据*/T_CLK = 1;T_RST = 0;}/********************************************************************函数名：R1302()功能：读取DS1302某地址的数据说明：先写地址，后读命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址返回值：ucData :读取的数据设计：zhaojunjie********************************************************************* **/uchar R1302(uchar ucAddr){uchar ucData;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */ucData = RTOutputByte(); /* 读1Byte数据 */T_CLK = 1;T_RST = 0;return(ucData);}/********************************************************************函数名：BurstW1302T()功能：往DS1302写入时钟数据(多字节方式)说明：先写地址，后写命令/数据调用：RTInputByte()入口参数：pWClock: 时钟数据地址格式为: 秒分时日月星期年控制8Byte (BCD码)1B 1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302T(uchar *pWClock){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbe); /* 0xbe:时钟多字节写命令 */for (i = 8; i>0; i--) /*8Byte = 7Byte 时钟数据 + 1Byte 控制*/{RTInputByte(*pWClock); /* 写1Byte数据*/pWClock++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302T()功能：读取DS1302时钟数据说明：先写地址/命令，后读数据(时钟多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRClock: 读取时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302T(uchar *pRClock){uchar i;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbf); /* 0xbf:时钟多字节读命令 */for (i=8; i>0; i--){*pRClock = RTOutputByte(); /* 读1Byte数据 */pRClock++;}T_CLK = 1;}/********************************************************************函数名：BurstW1302R()功能：往DS1302寄存器数写入数据(多字节方式)说明：先写地址，后写数据(寄存器多字节方式)调用：RTInputByte()入口参数：pWReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302R(uchar *pWReg){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xfe); /* 0xbe:时钟多字节写命令*/for (i=31; i>0; i--) /* 31Byte 寄存器数据 */{RTInputByte(*pWReg); /* 写1Byte数据*/pWReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302R()功能：读取DS1302寄存器数据说明：先写地址，后读命令/数据(寄存器多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302R(uchar *pRReg){uchar i;T_CLK = 0;T_RST = 1;RTInputByte(0xff); /* 0xff:时钟多字节读命令 */for (i=31; i>0; i--) /*31Byte 寄存器数据 */{*pRReg = RTOutputByte(); /* 读1Byte数据 */pRReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：Set1302()功能：设置初始时间说明：先写地址，后读命令/数据(寄存器多字节方式)调用：W1302()入口参数：pClock: 设置时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void Set1302(uchar *pClock){uchar i;uchar ucAddr = 0x80;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/for(i =7; i>0; i--){W1302(ucAddr,*pClock); /* 秒分时日月星期年*/pClock++;ucAddr +=2;}W1302(0x8e,0x80); /* 控制命令,WP=1,写保护?*/}/********************************************************************函数名：Get1302()功能：读取DS1302当前时间说明：调用：R1302()入口参数：ucCurtime: 保存当前时间地址。
DS1302实时时钟原理与应用
DS1302实时时钟原理与应用
1.原理：
DS1302实时时钟通过一个简单的三线接口与微控制器相连，这三根
线分别是：数据线、时钟线和复位线。
通过这三根线，微控制器可以向
DS1302写入和读取时钟和日期信息。
具体的通信协议可以通过发送特定
的命令字节来实现。
当写入数据时，数据线的电平可以提供有效数据，而
时钟线的上升沿控制数据的传输。
当读取数据时，数据线的电平会反映
DS1302存储器中的信息。
2.应用：
a.数字时钟和日期显示器：DS1302实时时钟可以用来驱动数字时钟
和日期显示器，供人们查看当前时间和日期。
b.考勤系统：DS1302实时时钟可以用来记录员工的考勤信息，如签
到和签退时间。
c.定时器：DS1302实时时钟可以用来控制各种定时器，如定时开关、定时器插座等。
d.定时报警器：使用DS1302实时时钟可以实现定时报警功能，如定
时提醒服药、定时关机等。
e.温度和湿度监测：结合温湿度传感器，DS1302实时时钟可以用来
记录环境的温度和湿度信息，并提供时间戳。
f.数据日志记录器：DS1302实时时钟可以用来记录各种传感器的数据，并提供时间戳，以便后续分析和处理。
总之，DS1302实时时钟是一种非常实用的集成电路，具有精确和可靠的时间计量功能。
它可以广泛应用于各种需要时间记录和计量的电子设备和系统中。
通过合理的设计和应用，我们可以充分发挥DS1302实时时钟的功能，提高系统的可靠性和稳定性。
超详细的ds1302使用说明及其例程
DS1302时钟芯片简介
DS1302是 DALLAS 公司推出的涓流充电时钟芯片，内含一个实时时钟/日历和31字节静 态 RAM，可以通过串行接口与单片机进行通信。实时时钟/日历电路提供秒、分、时、日、 星期、月、年的信息，每个月的天数和闰年的天数可自动调整，时钟操作可通过 AM/PM 标 志位决定采用24或12小时时间格式。DS1302与单片机之间能简单地采用同步串行的方式进 行通信，仅需三根 I/O 线：复位（RST）、I/O 数据线、串行时钟（SCLK）。时钟/RAM 的读 /写数据以一字节或多达31字节的字符组方式通信。DS1302工作时功耗很低，保持数据和时 钟信息时，功耗小于1mW。
Write1302 (WRITE_PROTECT,0x80); 允许写保护
}
//十六进制转十
//禁止写保 //秒位初始 //分钟初始化
// //
51单片机综合学习系统之 DS1302时钟应用篇 《电子制作》2008年10月 站长原创，如 需引用请注明出处
大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有 所了解与熟悉，学会了使用 AD 模数转换的基本知识，体会到了综合学习系统的易用性与易 学性，这一期我们将一起学习 DS1302时钟的基本原理与应用实例。
ds1302实时时钟程序
/* 时间：4月19日功能：使用ds1302实时时钟芯片，用共阴数码管显示时，分，秒*/#include<reg51.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit io=P3^4;sbit cs=P3^5;sbit clk=P3^6;uchar code table1[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x80};uchar code table2[]={ //译码器与单片机的接线引脚P2.4 P2.3 P2.20xe3,0xe7,0xeb,0xef,0xf3,0xf7,0xfb,0xff};uchar time[7]={14,2,3,25,23,59,50}; //初始化实时时钟时间uchar register_wr[7]={0x8c,0x8a,0x88,0x86,0x84,0x82,0x80};uchar register_re[7]={0x8d,0x8b,0x89,0x87,0x85,0x83,0x81}; uchar temp1[7];uchar shi,ge;void delay_ms(uchar t);void delay(); //大约10usvoid spi_writebyte(uchar dat);uchar spi_readbyte();void ds1302_spiwrite(uchar add,uchar dat);uchar ds1302_spiread(uchar add);void ds1302_init();void ds1302_run(); //ds1302全运行过程void display(); //共阴数码管显示过程void main(){ds1302_init();while(1){ds1302_run();display();}}void delay_ms(uchar t){uchar x,y;for(x=t;x>0;x--)for(y=110;y>0;y--);}void ds1302_run(){ //ds1302全运行过程uchar i;for(i=0;i<7;i++){ds1302_spiwrite(0x8e,0x80);//写保护，不让写temp1[i]=ds1302_spiread(register_re[i]); //将十六进制数转换成相同数字的十进制shi=temp1[i]/16;ge=temp1[i]%16;time[i]=shi*10+ge;}}void display(){P0=table1[time[4]/10]; P2=table2[0];delay_ms(1);P0=table1[time[4]%10]; P2=table2[1];delay_ms(1);P0=table1[16];P2=table2[2];delay_ms(1);P0=table1[time[5]/10]; P2=table2[3];delay_ms(1);P0=table1[time[5]%10]; P2=table2[4];delay_ms(1);P0=table1[16];P2=table2[5];delay_ms(1);P0=table1[time[6]/10];P2=table2[6];delay_ms(1);P0=table1[time[6]%10];P2=table2[7];delay_ms(1);}void ds1302_init(){uchar i;ds1302_spiwrite(0x8e,0x00); //wp是写允许位。
DS1302显示时钟程序
#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit k1=P1^0; //开关的位置sbit k2=P1^1;sbit k3=P1^2;sbit k4=P1^3;sbit clk=P3^6; //时钟线sbit en=P3^5; //使能端sbit io=P3^4; //DS1302的IO口sbit lcden=P2^7; //液晶使能端sbit lcdrd=P2^6; //数据命令端sbit lcdwr=P2^5; //读写选择端sbit beep=P2^4; //蜂鸣器位置bit flag; //按键标志位uchar code t[]="LCD LOCK"; //第一行显示字符uchar code b[]="****"; //第二行显示字符uchar c[8] ={0x00}; //定义显示缓冲区uchar d[7] ={0,0,0x12,0,0,0,0}; //DS1302时间缓冲区，存放秒、分、时、日、月、uchar e[2]={0}; //用来存放分钟小时的中间值void delay(uint x) //延时函数{ uint i,j;for(i=0;i<x;i++)for(j=0;j<115;j++); //延时X*MS}void write_com(uchar com) //命令函数{ lcdrd=0; //选择命令端P0=com; //要写的命令送到P0口delay(5);lcden=1; //开启使能端delay(5);lcden=0; //关闭使能端}void write_data(uchar dat) //数据函数{ lcdrd=1; //数据选择端P0=dat;delay(5);lcden=1; //开使能delay(5);lcden=0;}bit busy() //忙碌检查函数{ bit result;lcdrd=0;lcdwr=1;lcden=1;_nop_(); //延时几微秒_nop_();_nop_();_nop_();result=(bit)(P0&0x80);lcden=0;return result;}void lcdclr() //LCD清屏函数{ write_com(0x01); //清零显示，数据指针清零delay(5);}void init() //初始化函数{ delay(15);write_com(0x38); //16*2显示，5*7点阵，8位数据delay(15);write_com(0x38);write_com(0x06); //写一个字符地址指针加1 delay(5);write_com(0x0c); //设置显示，不显示光标delay(5);write_com(0x01); //显示清零，数据指针清零}void write_byte(uchar date) //写一个字节函数{ uchar i;for(i=0;i<8;i++){ clk=0; //低电平改变数据if(date&0x01)io=1;elseio=0;clk=1; //高电平写入1302_nop_();date=date>>1;}}uchar read_byte() //读一个字节函数{uchar i,temp=0;io=1;for(i=0;i<7;i++){clk=0;if(io==1)temp=temp|0x80;elsetemp=temp&0x7f;clk=1; //产生下跳沿temp=temp>>1;}return temp;}void write1302(uchar com,uchar dat) //写1302函数在某个地址写数据{ clk=0;en=1;write_byte(com);write_byte(dat);clk=0;en=0;}uchar read1302(uchar add) //读1302函数，从地址读数据{ uchar d;clk=0;en=1;write_byte(add); //先写地址d=read_byte(); //后读数据clk=0;en=0;return d;}void set1302(uchar add,uchar *p,uchar n) //时间初始化{ write1302(0x80,0x00); //写控制，允许写操作for(;n>0;n--){ write1302(add,*p);p++;add=add+2;}write1302(0x8e,0x80); //写保护，不允许写操作}void get1302(uchar add,uchar *p,uchar n) //读取当前数据{ for(;n>0;n--){ *p=read1302(add);p++;add=add+2;}}void init1302() //初始化1302函数{ en=0;clk=0;write1302(0x80,0x00); //写秒寄存器write1302(0x90,0xab); //写充电器write1302(0x8e,0x80); //写保护，禁止写}void BEEP() //蜂鸣器函数{ beep=0; //响蜂鸣器delay(100); //响0.1sbeep=1;delay(100);}void lcdcon(uchar m1,m2,m3) //将数据转化成适合LCD显示的数据{ c[0]=m1/10+0x30; //小时十位数据c[1]=m1%10+0x30; //小时个位数据c[2]=m2/10+0x30; //分钟十位数据c[3]=m2%10+0x30; //分钟个位数据c[4]=m3/10+0x30; //秒十位c[5]=m3%10+0x30; //秒个位}void lcddis() //LCD显示函数{ write_com(0x44|0x80); //第二行第四列write_data(c[0]); //小时十位write_data(c[1]); //小时个位write_data(':'); //显示：write_data(c[2]); //显示分钟十位write_data(c[3]); //显示分钟个位write_data(':');write_data(c[4]); //显示秒十位write_data(c[5]); //显示秒个位}void keyscan() //按键函数{ uchar fen,shi; //定义两个16位分钟和小时write1302(0x8e,0x00); //1302写保护，允许写write1302(0x80,0x80); //时钟停止运行if(k2==0) //按键2被按下{ d elay(10); //去抖动if(k2==0) //确认被按下{ while(!k2); //等待按键释放BEEP(); //蜂鸣器函数d[2]=d[2]+1; //小时加1if(d[2]==24) //满24清零d[2]=0;shi=d[2]/10*16+d[2]%10; //将小时转化成16进制write1302(0x84,shi); //调整后写入1302}}if(k3==0) //按键3被按下{ delay(10); //抖动if(k3==0) //确认被按下{ while(!k3); //等待按键放开BEEP(); //蜂鸣器函数d[1]=d[1]+1; //分钟加1if(d[1]==60) //满60清零d[1]=0;fen=d[1]/10*16+d[1]%10; //将分钟转化为16进制write1302(0x82,fen); //调整后，写入1302}}if(k4==0) //按键4被按下{ d elay(10); //去抖动if(k4==0) //确认被按下{ while(!k4); //等待按键释放BEEP(); //蜂鸣器函数write1302(0x80,0x00); //调整后，启动时钟运行write1302(0x8e,0x80); //写保护，禁止写flag=0; //按键1标志位清零}}}void gettime() //读取当前时间，转化为10进制{ uchar miao,fen,shi;write1302(0x8e,0x00); //控制命令，0表示允许写write1302(0x90,0xab); //电流控制miao=read1302(0x81); //读取秒fen=read1302(0x83); //读取分shi=read1302(0x85); //读取小时d[0]=miao/16*10+miao%16; //转化为10进制d[1]=fen/16*10+fen%16; //转化为10进制d[2]=shi/16*10+shi%16; //转换为10进制}void main() //主函数{ uchar i;P0=0xff;P2=0xff;init1302(); //1302初始化函数lcdclr(); //1302清屏函数write_com(0x00|0x80); //第一行第0列i=0;while(t[i]!=0){ write_data(t[i]); //第一个字符显示i++;}write_com(0x40|0x80); //第二行显示第0列i=0;while(b[i]!=0);{ write_data(b[i]);i++;}init1302();while(1){ gettime();if(k1==0) //按键1按下{ delay(10); //去抖动if(k1==0) //确认按下{ while(!k1); //等待按键释放BEEP(); //蜂鸣器函数flag=1; //按键1标志位置位，进行时钟调整}}if(flag==1) //如为1，则进行调整keyscan();lcdcon(d[2],d[1],d[0]); //将1302的数据送到函数转换lcddis(); //调整LCD显示，显示小时，分钟，秒}}。
ds1302操作说明
一、 电路原理图说明
说明：1. 晶振为32.768KHz晶振，晶振参数如下表所示：
二、 寄存器说明
注：1. 上表为：日历时钟寄存器地址和数据位功能说明；
1、单字节读写时序
注：在单字节或多字节读操作时，读出的第一个bit位，必须是在命令发送完后第一个下降沿处取得的，否则，读出的数据会出错。
（如上图所示）
2、多字节读写程序
对于多字节写，需要特别注意的是，在发送0xbe命令并连续完成7字节的时钟数据写入后，必须在rst信号有效的情况下，再追加一个字节的写保护使能字节0x80；否则，无法完成写入操作。
当然，在多字节写之前，也必须先发一条写保护使能关闭命令。
（如上图的N，应该为8，而第8个字节写入的应该是0x80这个值）
四、 程序说明。
DS1302时钟程序详解
DS1302 时钟程序详解ds1302 时钟程序详解：DS1302 的控制字如图2 所示。
控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302 中，位6 如果为0，则表示存取日历时钟数据，为1 表示存取RAM 数据;位5 至位1 指示操作单元的地址;最低有效位(位0)如为0 表示要进行写操作，为1 表示进行读操作，控制字节总是从最低位开始输出。
2.3 数据输入输出(I/O)在控制指令字输入后的下一个SCLK 时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0 开始。
同样，在紧跟8 位的控制指令字后的下一个SCLK 脉冲的下降沿读出DS1302 的数据，读出数据时从低位0 位到高位7。
2.4 DS1302 的寄存器DS1302 有12 个寄存器，其中有7 个寄存器与日历、时钟相关，存放的数据位为BCD 码形式,其日历、时间寄存器及其控制字见表1。
此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM 相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302 与RAM 相关的寄存器分为两类：一类是单个RAM 单元，共31 个，每个单元组态为一个8 位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作;另一类为突发方式下的RAM 寄存器，此方式下可一次性读写所有的RAM 的31 个字节，命令控制字为FEH(写)、FFH(读)。
ds1302 程序流程图3.2 DS1302 实时时间流程图4 示出DS1302 的实时时间流程。
根据此流程框图，不难采集实时时间。
下面结合流程图对DS1302 的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护;D6=0，指定时钟数据，D6=1，指定RAM 数据;D5～D1 指定输入或输出的特定寄存器; 最低位LSB(D0)为逻辑0，指定写操作(输入)，D0=1，指定读操作(输出)。
基于STM32的DS1302时钟模块驱动程序（详细）
基于STM32的DS1302时钟模块驱动程序（详细）⽬录1.项⽬概述2.DS1032的数据⼿册解析2.1 DS1302的引脚介绍2.2 DS1302的通讯协议及时序2.3 DS1302的相关寄存器3.程序代码及其注释4.结果演⽰5.附录：7针0.96⼨OLED屏驱动代码（SPI驱动）1.项⽬概述本程序采⽤的主控芯⽚为STM32F103RCT6，通过主控芯⽚驱动DS1302时钟模块，并将其实时时间显⽰在7针0.96⼨OLED屏上。
使⽤STM32的普通IO⼝模拟DS1302的通信时序，使⽤STM32的SPI外设驱动OLED屏。
下⾯从DS1302的数据⼿册开始完成整个项⽬。
2.DS1302数据⼿册解析2.1DS1302引脚介绍VCC1,VCC2是电源引脚，VCC1是主供电引脚，VCC2接备⽤电池，当主供电电源电量不⾜或者断电时，备⽤电池会通过VCC2及时供电，保证时钟模块在主供电引脚断电后任然会正常计时。
GND是地引脚。
X1,X2是有关晶振的引脚，不做深究。
CE引脚是输⼊引脚，在单⽚机从DS1302读取数据或者向其写⼊数据时，CE引脚必须配置为⾼电平。
在芯⽚内部连接有40K下拉电阻。
I/O引脚充当双向数据引脚，即数据的发送和接收都在这条线上完成。
SCLK是同步时钟引脚，控制I/O引脚上数据的接收和发送。
2.2 DS1302的通讯协议及时序指令字节启动每次的数据传输，上图说明了指令字节的构造。
①位7必须为逻辑1，位7为逻辑0时指令会失效。
②我们使⽤的不是RAM当中的寄存器及数据，故位6应该为逻辑0。
③位1到位5为寄存器地址。
④位0为逻辑0时表明要往指定寄存器⾥⾯写数据，为逻辑1时要从指定寄存器⾥⾯读出数据。
指令字节的传输总是从位0(LSB)开始传输。
上图是ds1302通信时序图。
1.CE和时钟控制。
将CE置⾼将开启数据传输，CE输⼊提供俩个功能，⾸先CE开启了通信数据进⼊移位寄存器的通路，其次CE提供了⼀个可以终⽌单个字节或者多个字节的数据传输。
DS1302时钟基础使用（含代码）
DS1302时钟基础使⽤（含代码）了解其管脚X1 X2 32.768KHz 晶振管脚GND 地RST 复位脚I/O 数据输⼊/输出引脚，具有三态SCLK 串⾏时钟Vcc1,Vcc2（备⽤电源供电）电源供电管脚DS1302 的寄存器及⽚内RAM控制寄存器⽤于存放DS1302的控制命令字，DS1302的RST引脚回到⾼电平后写⼊的第⼀个字就为控制命令。
它⽤于对DS1302读写过程进⾏控制，它的格式如下：D7：固定为1D6：RAM/CK位，=1⽚内RAM，=0⽇历、时钟寄存器选择位。
D5~D1：地址位，⽤于选择进⾏读写的⽇历、时钟寄存器或⽚内RAM。
对⽇历、时钟寄存器或⽚内RAM的选择见表。
D0：读写选择，=0写，=1读⽇历时钟寄存器写保护寄存器⽤于初始化时钟void Ds1302Init(){uchar n;Ds1302Write(0x8E,0X00); //禁⽌写保护，就是关闭写保护功能for (n=0; n<7; n++)//写⼊7个字节的时钟信号：分秒时⽇⽉周年{Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);}Ds1302Write(0x8E,0x80); //打开写保护功能}寄存器说明数据输出输⼊在控制指令字输⼊后的下⼀个SCLK时钟的上升沿时，数据被写⼊DS1302，数据输⼊从低位即位0开始。
同样，在紧跟8位的控制指令字后的下⼀个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到⾼位7。
单字节读和写DS1302是通过SPI串⾏总线跟单⽚机通信的，当进⾏⼀次读写操作时最少得读写两个字节，第⼀个字节是控制字节，就是⼀个命令，告诉DS1302是读还是写操作，是对RAM还是对CLOK寄存器操作。
第⼆个字节就是要读或写的数据了。
单字节读写：只有在SCLK为低电平时，才能将CE置为⾼电平。
所以在进⾏操作之前先将SCLK置低电平，然后将CE置为⾼电平，接着开始在IO上⾯放⼊要传送的电平信号，然后跳变SCLK。
