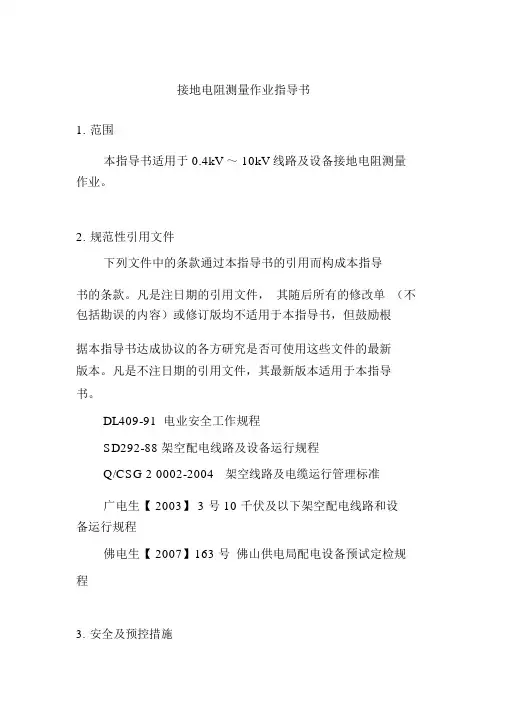

接地电阻测量作业指导书1.范围本指导书适用于 0.4kV ～ 10kV 线路及设备接地电阻测量作业。
2.规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91 电业安全工作规程SD292-88 架空配电线路及设备运行规程Q/CSG 2 0002-2004架空线路及电缆运行管理标准广电生【 2003】 3 号 10 千伏及以下架空配电线路和设备运行规程佛电生【 2007】163 号佛山供电局配电设备预试定检规程3.安全及预控措施危险点预防控制性措施号1铁锤伤人使用铁锤打接地棒前，使用前应检查锤头是否牢固。
（ 1）雷雨天应停止作业。
2触电（ 2）装、拆接地引线时戴绝缘手套。
（ 3）摇接地电阻表时，不得用手触摸所有裸露接线及接地引下线。
4.作业周期序项目号开关房、配电房、户外变压器、箱式变1压器、柱上开关设备的接地电阻周期（1 ） 6年（2）必要时要求说明必要时，如：按设更换接地装置或计规范对接地装置有疑要求问等线路杆塔、（1）6按设必要时，如：2年计规范项目周期要求说明号线路上避雷器 （2）必要 要求 更换接地装置或的接地电阻时对接地装置有疑问等必要时，如：0.4kV 线 路 （ 1 ） 6按 设 更换接地装置或年重复接地的接计 规 范3地电阻（2）必要对接地装置有疑时要求问等5. 作业内容及方法5.1 作业开工序工作项目工作内容或要求号工作负责人率领工作班成员到达作1核对工作范业现场，按工作单核对作业线路名称、围及设备杆塔号。
5.2 作业步骤及工艺要求作业步骤及工艺要求号或原因（1）拆卸所有接地引下线与杆塔的连接螺栓，使接地引下线与杆塔本体保持电气分离（测量变压器接地电阻应停电进行）。
接地电阻测试仪作业指导书
接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。
本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。
二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。
2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。
3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。
4. 严禁在潮湿或有爆炸危险的环境中进行测试。
5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。
三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。
b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。
c) 将测试仪的测试夹具、导线等连接准备好。
2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。
b) 检查连接是否牢固、导线是否有破损或裸露情况。
3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。
b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。
c) 确保测试参数设置正确并保存。
4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。
b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。
5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。
b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。
6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。
b) 存储测试结果和相关数据，确保数据的完整性和安全性。
四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。
接地电阻测试作业指导书
选择开阔、平坦、无障碍物的场 地进行测试，确保测试结果的准 确性。
在测试前应确保测试人员已接受 安全培训，佩戴相应的防护装备 ，如绝缘鞋、手套等。
选择测试设备
仪器类型
根据实际情况选择合适的接地电阻测试仪，如钳式、手摇式等 。
仪器精度
确保所使用的测试仪器具有较高的测量精度，以保证测试结果 的可靠性。
在使用测试设备时，应严格按照操作规程进行，避免误操作导 致设备损坏或人员伤害。
保证人员和设备安全
佩戴个人防护用品
在进行接地电阻测试时，应佩戴个人防护用品，如绝缘手套、 护目镜等。
保持安全距离
在测试过程中，应保持与高压设备的安全距离，避免触电事故发 生。
异常情况处理
在测试过程中，如遇到异常情况，应立即停止测试，并采取相应 的处理措施，确保人员和设备安全。
05
测试报告编写与提交
编写测试报告
01
测试报告应详细记录测试时间 、地点、设备、方法、结果等 数据。
02
报告中应包含接地电阻的数值 ，并对其进行分析，得出结论 。
03
报告中还需包含测试过程中发 现的问题和改进建议。
提交测试报告给相关人员
测试报告应按时提交给负责部门或指 定的管理人员。
提交前应对报告进行审查，确保数据的准 确性和完整性。
仪器校准
在测试前应对仪器进行校准，确保其处于正常工作状态。
准备测试辅助工具
测试线
准备足够长度的测试线，确保 在测试中能够满足接地电阻的
测量需求。
辅助电极
根据测试需求，准备相应的辅助 电极，如铜板、钢筋等。
清洁工具
对接地装置进行清洁，以确保测试 结果的准确性。
02
测试操作流程
001接地电阻测试作业指导书_修正版_修正版
#####工程技术有限责任公司设备安装专业作业指导书接地电阻检测作业实施细则文件编号：版本号：编制：批准：生效日期：二○一六年八月一日接地电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。
2. 适用范围接地电阻检测的准备、现场实施和分析计算。
3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015建筑物防雷设计规范GB50057-2010民用建筑电气设计规范JGJ16-2008建筑物防雷装置检测技术规范 GB/T21431-20154. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。
5. 主要仪器设备MS2302型接地电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、接地种类及检测数量，合理安排现场检测工作。
6.1.2检测人员在检测前要先检查接地电阻测试仪是否工作正常。
6.1.3测量接地电阻值采用三级法，三级法中的三级是指被测接地装置G，测量用的电压极P和电流极C。
6.1.4检测人员在检测前，应先测量对地电压，如果存在接地电压并超过10V，则会导致接地电阻的测量产生比较大的误差。
请切断被测对象的电源，待地电压降下后再进行检测。
6.1.5检测人员在检测前，应较为准确地找到实际零电位区。
可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次，每次移动的距离约为电流极C离被测接地装置G边缘距离d GC的5%，测量电压极P与接地装置G 之间的电压。
如果电压表的三次指示值之间的相对误差不超过5%，则可以把中间位置作为测量用电压极的位置。
6.2现场检测6.2.1检测时，三级（G、P、C）应布置在一条直线上且垂直于地网。
从被测装置开始，分别将P辅助接地棒、C辅助接地棒排成一直线后深深的打入大地，将测试线分别连接按被测装置、辅助接地棒P和辅助接地棒C。
测量用的电流极C和电压极P离被测接地装置G边缘的距离为d GC=（4～5）D和d GP=（0.5～0.6）d GC，D为被测接地装置的最大对角线长度。
SC004 接地电阻测试作业指导书
设置为4秒，地线驻用导线妥善接地。 2.将电源线插座插头插入交流电源，电源开关扳到“开”这
使用材料
名称 规格
数量
时红色信号灯即亮，预热15分钟。
/
/
/
/
/
/
/
/
/
二，测试方法
/
/
/
/
/
/
/
/
/
1.将被测试样（如显示器接地的插头或插座与主板的接地
/
/
/
备注：
点）接入面板上的两对接线柱间，按下启动按钮，转动测试
XXX公司
接地电阻测试仪测试作业指导书
产品名前准备工作
文件编 号：XXXSC/WI004 A/0 编制日 期：XXXX 年XX月XX 日
使用材料
名称 规格 数量
1.仪器面板上的电源开关置于“电源”状态，将测试电流调
节至规定的电流值25A，将门限电阻调节到100mΩ，测试时间
电流开关，选择所需测试电流25A，选择测试时间为4s.
2.当一个式样测试完毕，应及时将工作选择开关扳至“复位 控制印
”位置，待测试样经放电后才能取下，进行下一个试样测 章：
量，测量方法重复如前。调整旋钮恢复到测量前的准备工作 状态。
制定 审批
修订记 录：
接地电阻测试作业指导书
接地电阻测试作业指导书一、引言接地电阻测试是一项重要的安全检测工作，在电力、电子、通信等领域应用广泛。
接地电阻测试主要用于检测电气设备的接地性能是否符合标准要求，以确保人身安全和设备正常运行。
本作业指导书旨在帮助操作人员正确进行接地电阻测试，保证测试结果准确可靠。
二、测试原理接地电阻测试是通过测量设备接地系统中的接地电阻来评估其接地质量的一种方法。
电气设备的接地系统是将设备的金属外壳或导体与地面建立良好的电气连接，以提供安全可靠的接地。
接地电阻测试通过测试电流在接地回路中的通过情况，来计算出接地电阻的大小。
三、测试流程1. 确定测试设备和工具：接地电阻测试仪、测量导线、接地棒、导线夹等。
2. 准备测试点：选择需要测试的接地点，确保测试点无杂散电流干扰。
3. 连接测试仪器：将测试仪器与测试点连接，确保连接牢固可靠。
4. 设置测试参数：根据测试要求，设置测试仪器的测试参数，如测试电流大小、测试时间等。
5. 进行测试：启动测试仪器，进行接地电阻测试，并记录测试结果。
6. 分析测试结果：根据测试结果，评估接地系统的质量，并判断是否符合标准要求。
四、测试注意事项1. 安全措施：在进行接地电阻测试前，应确保测试设备和仪器的安全可靠，避免发生触电等危险情况。
2. 清除杂散电流：测试前应清除测试点周围的杂散电流干扰，以确保测试结果准确可靠。
3. 测试环境要求：测试时应确保测试环境的温度、湿度等条件符合测试要求，以避免测试结果受到环境影响。
4. 测试仪器校准：测试前应对测试仪器进行校准，确保测试结果的准确性和可靠性。
5. 测试导线选择：测试导线应选择导电性能好、长度适当的导线，以减小测试误差。
6. 测试时间控制：测试时间应根据具体情况进行控制，避免测试时间过长或过短导致测试结果不准确。
五、常见问题及解决方法1. 测试结果不稳定：可能原因包括测试点存在杂散电流干扰、测试导线接触不良等。
解决方法是清除测试点周围的杂散电流干扰，检查测试导线连接是否牢固。
接地电阻检测作业指导书
接地电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。
2. 适用范围接地电阻检测的准备、现场实施和分析计算。
3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015建筑物防雷设计规范GB50057-2010民用建筑电气设计规范JGJ16-2008建筑物防雷装置检测技术规范 GB/T21431-20154. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。
5. 主要仪器设备MS2302型接地电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、接地种类及检测数量，合理安排现场检测工作。
6.1.2检测人员在检测前要先检查接地电阻测试仪是否工作正常。
6.1.3测量接地电阻值采用三级法，三级法中的三级是指被测接地装置G，测量用的电压极P和电流极C。
6.1.4检测人员在检测前，应先测量对地电压，如果存在接地电压并超过10V，则会导致接地电阻的测量产生比较大的误差。
请切断被测对象的电源，待地电压降下后再进行检测。
6.1.5检测人员在检测前，应较为准确地找到实际零电位区。
可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次，每次移动的距离约为电流极C离被测接地装置G边缘距离d GC的5%，测量电压极P与接地装置G 之间的电压。
如果电压表的三次指示值之间的相对误差不超过5%，则可以把中间位置作为测量用电压极的位置。
6.2现场检测6.2.1检测时，三级（G、P、C）应布置在一条直线上且垂直于地网。
从被测装置开始，分别将P辅助接地棒、C辅助接地棒排成一直线后深深的打入大地，将测试线分别连接按被测装置、辅助接地棒P和辅助接地棒C。
测量用的电流极C和电压极P离被测接地装置G边缘的距离为d GC=（4～5）D和d GP=（0.5～0.6）d GC，D为被测接地装置的最大对角线长度。
接地电阻测量作业指导书
接地电阻测量作业指导书1 适用范围本指导书适用于电力设备接地系统接地电阻的测量。
2 编制依据2.1《铁路电力安全工作规程》（铁运〔1999〕103号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。
2.3《杭州供电段机械动力设备管理实施细则》。
2.4《ZC-8型接地电阻测试仪使用说明书》。
2.5《福禄克1625接地电阻测试仪使用说明书》。
2.6《CA6415单钳式接地电阻回路测试仪》。
2.7《直流电阻快速测试仪作业指导书》。
3 安全风险提示3.1 风险识别3.1.1使用时存在触电伤害。
3.1.2使用时存在车辆伤害。
3.2 管控措施3.2.1必须执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。
3.2.2设备不停电时，只允许使用单钳式接地电阻回路测试仪进行接地电阻测试，禁止拆除接地线。
使用非单钳式测试仪测量变压器工作接地时变压器须停电后再进行测量。
3.2.3雷雨天气时禁止进行测量作业。
3.2.4测量作业应至少两人及以上执行，一人测量，一人监护。
3.2.5为测量接地电阻而拆装接地线时应戴绝缘手套，在接地线与接地极断开后，禁止触及接地线。
3.2.6接地电阻测量作业可按口头或电话命令执行，并填入安全工作命令记录簿内。
3.2.7在测量时应注意来往的车辆，防止车辆勾住测量导线而对人员和设备产生伤害。
3.2.8测量作业时，人员和设备须与其他带电部位保持足够的安全距离。
人员、设备与带电体之间最小安全距(m)3.2.9高铁上道作业时，所有工器具需有明显的反光标识。
4 作业程序4.1作业前准备4.1.1准备好作业所需的工具材料（接地电阻测试仪，拆装工具）。
4.1.2执行“二票一簿”制度，办理好要令许可，并做好安全预想。
4.1.3根据实际设置驻站（驻所）联络员，做好登销记。
4.2作业内容4.2.1 ZC-8型接地电阻测试仪作业4.2.1.1 本仪器适用于在40m左右的范围内可插入接地棒的环境下，测量电力设备接地系统的接地电阻值。
接地网接地电阻测量作业指导书
1范围本程序文件适用于***主接地网接地电阻测量。
2规范性引用文件下列文件中的条款凡是注明日期的引用文件，其随后所有修改单或修订版不适用于本部分。
凡是不注日期的引用文件，其最版本适用于本部分。
DL/T 596—1996 电力设备预防性试验规程DL/T 621—1997 交流电气装置的接地3术语和定义接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。
按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。
4概述4.1接地网技术参数4.2涉及的资料及图纸5试验项目、周期和要求6试验所需仪器、材料、工器具6.1试验中工作使用的备品和易耗品6.2试验工作中使用的仪器仪表及工具7试验程序7.1试验方法7.1.1采用三极法即电流、电压极直线布置，沿电流极方向移动电压极，以寻找零电位区来确定接地网电阻值；7.1.2电流、电压引线沿相同方向进行人工放线；7.1.3试验测距S（即电流极引线长度）拟定为1000m，电流极打桩连接后，应测试接地电阻不大于5Ω；7.1.4以外施电源注入电流，地网注入电流不小于30A，依据相关规程的规定，测量电阻值的确定以注入电流30A时为准；7.1.5有效测点（即电压极位置数不小于3，以实测到零电位点为准）；7.1.6电流注入点选在变电站主变、避雷器接地引线处；7.1.7试验仪表采用准确度不低于1.0级的电流、电压表，电压表为高输入阻抗，不小于100kΩ，分辨率不大于1%的数字式电压表，以上表计均应在校验合格期风；7.1.8抗干扰措施：根据实际情况，若变电站有干扰源，则采用以下措施消除；⑴消除零序电流干扰措施:a)增大注入接地网的测试电流；b)采用倒相法式三相电源法消除；接一工频干容抗比电压表的输入阻抗大100倍以上的电容器；电流极以6~8根45×3mm，长为1.5~2m的角钢组成星形布置的圆环打入地下，电压极以φ15mm，长为1.5m的钢管制成。
接地电阻作业指导书(定稿)
试验名称接地连续性 试验试验信息试验作业步骤1.1 检查所有设备和材料是否齐全、有效，检验所有器具和安全设施的有效性图1 1.2 环境温度25±5℃，相对湿度＜75%- 1.3 接地电阻测试仪通电预热30分钟- 2.1 选定厂家指定的组件接地点和推荐的接地线，连接仪器红色输出端；图2 2.2 选定到接地点最大物理唯一的相邻（连接）外露导电部分，并接上仪器黑色输入端；图3 2.3 设定参数：接2.5倍±10%组件最大过流保护电流，测试时间至少2分钟- 2.4 按"START"键，开始测试(测试灯亮起）；- 2.5 待电压电流降低到零，按复位后测试结束；- 3.1 拆去仪器与组件的连接导线- 3.2 数据记录，编写试验报告-试验材料试验器具试验作业演示绝缘鞋1双导线若干光伏组件若干接地电阻测试仪1台绝缘手套1付温湿度计1只编制：会签：注意事项1.注意设备的安全检查批准/日期：外露导电部分和组件其他导电部分之间的电阻小于0.1Ω通过标准作业后制定依据IEC 61730-2 Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval2.过程严禁触摸测试线，待测物体，测试探头和输出端口3.不可着金属装饰衣服和装饰4.作业完毕请按复位键适用范围适用于本公司对组件接地连续性的试验试验目的作业中证明在组件的暴露传导表面之间有传导道，保证暴露的传导表面可以完全的接地作业前试验作业指导书XX 文件编号修改码版本页码1/1A1图2图3图1。
地网接地电阻测试作业指导书
地网接地电阻测试作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII地网接地电阻测量试验作业指导书编码：LSKYS -12二○一七年十月作业指导书签名页目录1. 适用范围 (1)2. 编写依据 (1)3. 作业流程 (1)4. 安全风险辨析与预控 (2)5. 作业准备 (3)6．作业方法 (4)6.1接地网电气完整性测试 (4)6.2接地电阻测量 (4)7. 质量控制措施及检验标准 (6)7．1质量控制措施 (6)7．2检验标准 (6)8验收记录 (6)9调试记录 (6)1. 适用范围本作业指导书适用于地网接地电阻测量。
2. 编写依据3. 作业流程3.1 作业（工序）流程图图3-1接地网电气设备完整性作业流程图4. 安全风险辨析与预控请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备5.1 人员配备5.2 工器具及仪器仪表配置注:主要工器具及仪器仪表根据具体工程量规模配备（见设备报审）。
6．作业方法6.1接地网电气完整性测试6.1.1 测试条件：（1）现场条件：接地网已按设计要求制作完。
（2）天气条件：晴天。
6.1.2测试方法：在一个电压等级的场区以每个间隔汇控箱接地引下线为参考点，用地网导通电阻测试仪测试以下直流电阻：（1）本间隔电气设备接地部分与参考点之间。
（2）相邻间隔汇控箱接地引下线之间。
（3）汇控箱与母线设备接地引下线之间。
（4）不同电压等级的场区以一台主变接地引下线为参考点，测试其它主变与参考点、不同电压等级母线接地引下线与参考点的直流电阻。
6.1.3 测试步骤（1）测量同一电压等级每一间隔电气设备接地引下线与参考点的直流电阻。
（2）测量同一电压等级相邻间隔汇控箱接地引下线之间的直流电阻。
接地电阻测试作业指导书
6．4因器具具有过流报警功能，在回路电流大于28A时仪器报警并切断电流输出，此时按下“复位”按钮可消除警报并将电流调节旋钮逆时针调小至25A。
6．5仪器不要在高温，潮湿多尘的环境中使用和存放，避免阳光正面直射。
6．6如仪器发生故障，不得私自修理。
6．7未经培训人员，不能操作仪器。
4．1．5准备状态已设定好后可进行测试。
版本号
A0
实施日期
2010.10.10
页次：共．1测试电流，将测试电流调到25A。
4．2．2手动测试：
A按下“启动”按钮，测试灯亮此时仪器处在测试状态。
B将黑色测试线夹住测试插座的接地线，将红色测试夹接触所测试的位置（底座的“接地”触点，电水壶成品的金属外壳），测试时间2-5秒。
3．0品管部指定设备操作规程并负责制定年度校核计划，负责培训员工上岗，使用部门
负责日常使用、保养与自校。
4．0测试步骤
4．1测试前准备
4．1．1测试前先将红粗线接红色电流接线柱，红细线接红电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑电阻接线柱，连接电源线，确认OK后按下电源开关,电源指示灯亮。
4．1．2调节电流调节旋钮逆时针旋至0位；选择量程200mΩ。
C当被测物接电阻大于设定电阻值时，则仪器的蜂鸣器报警。
4．3按要求每隔2小时，自校核机器一次。确保接线可靠，机器无故障。
5．0品质判定
通过以上测试，当出现蜂鸣器尖叫报警及红色指示灯亮时，则被测物接地电阻值测试不合格。反之则OK。
6．0注意事项
6．1测试时，测试时间不能太长以免损伤被测物。
6．2测试时，以接触良好的状态读数为准，消除接触电阻的影响。
7．0经测试后不合格的物品需作好不合格品标识！！！
线路接地电阻测量作业指导书(范本)
编号：AQ-JS-07919( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑线路接地电阻测量作业指导书(范本)Operation instruction for line grounding resistance measurement (model)线路接地电阻测量作业指导书(范本)使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1适用范围适用于湖南省电力公司110~500kV送电线路接地电阻测量作业。
2引用文件《110-500kV架空送电线路施工及验收规范》GB50233-2005 电力安全工作规程（电力线路部分）架空送电线路运行规程DL/T741—2001接地装置工频特性参数的测量导则DL475—1992交流接地电气装置的DL/T621—1997110～500kV架空送电线路设计规程DL/T5092—19993检测前准备3.1准备工作安排√序号内容标准责任人备注1准备好测试用的工器具及资料工器具必须有试验合格证，资料应齐全2学习作业指导书、交待工作范围、带电部位、安全措施及危险点工作班组必须全员参加，认真学习，全面分析3.2工器具√序号名称型号单位数量备注1接地电阻测量仪ZC-08台1含辅助线、插钎2专用工具拆接地引下线螺栓专用套13绝缘手套及个人工具3.3危险点分析√序号内容1正在连接辅助射线时摇动摇表2拆、装接地螺栓未戴绝缘手套3.4作业分工√序号作业内容分组负责人签字作业人员签字1拆、装接地螺栓、接地电阻摇测及记录2放、收测量线4作业程序4.1开工√序号内容作业人员签字1进入现场2工作负责人落实危险点控制措施4.2作业内容及标准√序号作业内容作业步骤及标准安全注意事项责任人签字1拆开接地连接螺栓用专用工具拆开接地连接螺栓，并使接地引下线语与杆塔分离1.接地测量应在雷季前干燥季节进行，不得在阴雨天进行2.测量工作至少应2人进行2测量1.将仪器放平、调零2.按规程要求布置探针，电流极为4倍接地线长度、电压极为2.5倍接地线射线长度3.确认辅助射线与探针连接牢固，无人员接触时以每分钟不少于120转的速度摇动把手、调整倍率盘，使指针稳定4.读数、记录5.计入季节换算系数,换算实际接地电阻值3装设接地连接螺栓装设接地引下线时螺栓连接要紧固4.3竣工√序号内容负责人签字1工作负责人检查接地引下线与铁塔连接是否牢固2资料整理并存档5工作总结1工作评价2存在问题及处理意见6指导书执行情况评价存在问题改进意见编写：年月日审核：年月日批准：年月日作业负责人:作业日期年月日时至年月日时这里填写您的公司名字Fill In Your Business Name Here。
接地网接地电阻试验作业指导书
接地网接地电阻试验作业指导书DQ-0281总则1.1 目的为了加强XXXXXX接地网接地电阻试验技术工作，确保接地网接地电阻试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保接地网接地电阻试验后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2 范围本指导书适用于XXXXXX接地网接地电阻试验。
2规范性引用文件《电气装置安装工程接地装置施工及验收规范》 GB 50169—2006《电力设备预防性试验规程》 DL/T 596-1996《电力设备预防性试验规程》 DL/T 596－1996《接地装置特性参数测量导则》 DL/T 475-2006《交流电气装置的接地》 DL/T 621-19973作业过程控制3.1 作业准备3.1.1 人员配备3.1.2 工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3 消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
02-05 接地电阻测试作业指导书
一
测试工位
电压/电流
V/A
报警电阻
mΩ
测试时间
s
例行检验
12V/25A
100
2
出库检验
12V/25A
100
60
注
意
事
项
1．手不要碰及测试棒头、被测机，以免触电。
2．测试时间及测试电流、电压请务必按上表格调校。
3．每次开机后必须对仪器点检，并做好点检记录及注明各点检项目。
4．检查仪器发生故障后应及时停止使用，并且通知工程部进行检修，检修完后送国家认可计量机构进行校验。
公司
名称
深圳市文通电子有限公司
文件编号
WI-GC–02-05
制订日期
2011-10-20
工序
名称
接地电阻测试作业指导书
版本
A/0
页次
1
操
作
仪电源，根据机型安全规格及检验工位要求，调出测试条件(依表一调校)
2．然后自检接地电阻测试仪是否正常，即拿测试夹点测连接自制大功率电阻，发出断续声光报警、接着按复位键、报警声灯光熄说明仪器正常。
5．对点检不通过的测试机，应及时追溯前次点检合格的测试产品，并进行隔离、重新检查。
使用物料详情
工具/测架/仪器详情
名称/规格
用量
名称/规格
数量
1接地电阻测试仪
2AC电源线、笔、报表
1台
1条
制表
审核
批准
3．用测试夹点测被测外露的金属体，如莲花插座。
4．如点测时，测试仪上报警灯亮及报警，说明被测机为不良品(漏电)此时按复位键，反之为良品。
5．点测完毕后，先按复位键，再放好测试棒，然后拔去电源线，贴上“QC PASS”纸。流至下一工位，不良品放置不良品区内。接地电阻测试O K在接地电阻测试记录表上画“√”不良品用“×”作记录以便对策。
接地电阻测试作业指导书(正式)
编订：__________________单位：__________________时间：__________________接地电阻测试作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4231-50 接地电阻测试作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1、接通电源,开启电源开关，显示屏数码点亮。
2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。
时间为60秒。
3、将电流调节旋钮逆时针退至零位。
将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。
4、将两组测量线的夹子端分别接被测物的测试点。
5、定时测量：将仪器置“复位”状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。
测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。
本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动“复位”按钮，可取消报警状态，并将“电流调节”旋钮逆时针旋小一些，以备下次测量。
地网接地电阻测量作业指导书
地网接地电阻测量作业指导书一、目的为了规范地网接地电阻测量、地网接地电阻试验，保证试验结果的准确性，为设备运行、监督、检修提供依据。
规定了接地电阻测量试验的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等，特制定本作业指导书。
二、适用范围本作业指导书适用于地网接地电阻测量。
三、内容与工作流程1、工器具的选用个人工具：榔头一把，平口钳一把或平锉一把（00#砂纸），活动扳手两把，工具包一个。
专用工具：ZC-8接地电阻测量仪一套（测量线三根，接地棒两根），合格绝缘手套一副。
2、测量前的准备工作.检查接地电阻测量仪看表面是否有年度检验合格证，有效期是否过期。
仪表表面是否脏污，受潮。
轻轻摇动摇表，指针是否左右正确摇摆。
轻轻转动地轴表，读数盘是否有阻碍。
将地轴表水平放置，摇表指针应与刻度盘的刻线重合，如果没有重合，调微调旋钮，轻轻摇动手柄，没有阻碍现象。
.检查测试线、接地棒是否符合规格要求，测量线无破损，接头，接地棒截面不得小于190mm2，长度不得小于（打入绝缘深度不得小于）.检查接地引下线断线、断股、锈蚀，如果有，要用沥青做防锈处理，连接点有无锈蚀，有进行打磨。
3、测量接地电阻用接地电阻仪测试接地电阻时，一般有直线布极法，三角形布极法、两侧布极法。
三极法是接地电阻测试中使用最多和最普遍的方法。
三极指的是被测接地体、测量用的电压极、测量用的电流极。
当测试现场不是平地，而是斜坡的话，则接地电阻仪电流极棒和电压极棒距地网接地体间的距离应是水平距离投影到斜坡上的距离。
、以ZC29B-2型摇表测试方法如下：1.在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
柱接随仪表配来的20m纯铜导线，导线另一端接插针。
柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻测试作业指导书
示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
接地电阻测试作业指导书示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1、接通电源,开启电源开关，显示屏数码点亮。
2、选择测试电流量程开关25A，当开关按下时为25A
量程，此时显示屏电阻十位小数点点亮。
时间为60秒。
3、将电流调节旋钮逆时针退至零位。
将红色测试夹的
黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线
端接B，黑色测试夹的红线接b。
4、将两组测量线的夹子端分别接被测物的测试点。
5、定时测量：
将仪器置“复位”状态；
按下定时开关至开位置，设置时间为60秒；
按动启动按钮，测试灯亮，显示屏计数器开始倒计
数，调节电流调节旋钮并观察显示电流值至所选择的电流
值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。
测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。
本仪器具有过电流保护功能，当回路电流超过30A 时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动“复位”按钮，可取消报警状态，并将“电流调节”旋钮逆时针旋小一些，以备下次测量。
6、手动测量
将定时开关置关状态；
按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。
如需停止测试，则按动“复位”按钮，“测试”灯熄灭，回路电流即可切断，
将测试夹从被测物上取下，以备下次测量。
测试电阻值不应超过0.1Ω。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
