长短排针PIN针规格图
排母排针介绍--创辉诚科技
3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。
单排双排三排四排4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。
S W T5、按照是否需要增高，是否需要带定位柱来划分，定位柱有2种，一种是内 定位柱，一种是耳定位柱。
排母端子类型: U型端子和Y型端子U型端子，接触有3个面一般塑高低的用U型端子Y型端子，接触有2个面一般塑高高的用Y型端子排母（Y型端子）排母(U 型端子)排针作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担 负起电流或信号传输的任务。
通常与排母配套使用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接。
排针,连接器的一种，英文名称：Pin Header。
应用：这种连接器广泛应用于电子、电器、仪表中的PCB电路板中。
分类1、排针按照间距划分：分0.8，1.0，1.27，2.0，2.54间距。
2、按照塑胶高度和塑胶数量划分（比如说单塑，双塑，3塑等等）划分。
4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。
3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。
规格1、排数2、针数3、针脚4、尺寸5、间距6、材质1、排数：单排、双排、三排、四排，最多为四排。
2、针数：02 to 80 。
3、针脚：直脚、弯脚、 SMT；针的大小 。
4、尺寸：外形尺寸长度、宽度、厚度，排距。
5、间距：有0.8，1.0，1.27，2.0，2.54间距。
6、材质：指接触件材质及表面处理，绝缘体材质。
包装：袋装、卷袋、散装。
材料：插针材料： 黄铜或磷青铜 ；绝缘体材料：塑胶UL 94V-0。
表面处理：镀金0.8u，镀锡、镀镍。
备注：影响价格的因素很多，通常影响最大的为镀金，塑胶高度等。
•排针和排母检测项目：•1、排针与排母的整体高度。
（游标卡尺）•2、排母的针脚宽度。
（目测）•3、排针与排母之间结合是否紧密。
电脑电源主板电源插头 20pin针以及ATX使用的24PIN针 针脚定义(转)
电脑电源主板电源插头20pin针以及ATX使用的24PIN针针脚定义（转）1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
排针系列
端接方式：焊接
电流：5 A
接触电阻：≤4 mΩ
绝缘电阻：＞1 GΩ
测试电压：～1500 V
工作温度：-40 ℃～+125 ℃
湿度：75%，符合DIN40 040和MIL-C-21 097B标准
PCB板厚度：≤2.0 mm
双排装配尺寸
产品编号
芯数
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
94
欧度PCB板连接器 排针系列
254/I排母，517系列
配合插针截面0.64×0.64 mm 双排，曲针，垂直插孔，间距2.54×2.54 mm
技术参数
绝缘体材料：PBT玻璃纤维增强型 插孔：铜合金 表面镀层：1.25µm Ni + 0.5µm Au，符合MIL-G45 204B Class 00*)标准 *) 接触部分镀在Ni基上镀Au，非接触部分在Ni基上 镀Sn。
水平安装
产品编号
517.220.003.001 517.220.003.002 517.220.003.003 517.220.003.004 517.220.003.005 517.220.003.006 517.220.003.007 517.220.003.008 517.220.003.009 517.220.003.010 517.220.003.011 517.220.003.012 517.220.003.013 517.220.003.014 517.220.003.015 517.220.003.016 517.220.003.017 517.220.003.018 517.220.003.019 517.220.003.020 517.220.003.021 517.220.003.022 517.220.003.023 517.220.003.024 517.220.003.025 517.220.003.026 517.220.003.027 517.220.003.028 517.220.003.029 517.220.003.030
排针系列检验规范
0.46四方针 ±0.005
0.50四方针
+0.006 -0.005
0.64四方针
0.635四方针
+0.009 -0.005
对角线径
尺寸"B"
0.385±0.02 0.530±0.02 0.610±0.02 0.660±0.02 0.855±0.02 0.855±0.02
钉头顶部
尺寸"C"
0.15±0.05 0.25±0.05 0.27±0.10 0.30±0.10 0.40±0.10 0.40±0.10
制定日期 2011-10-22 版本 B/0 页次 5/7
f.SMT 产品的共面度检测参见下表.
PIN 数 共面度
2(1)*5P 以下
2(1)* 5~10P
2(1)*
2(1)*
2(1)*
11~15P 16~20P 21~25P
2.54PIN 距及以上 ≤0.10 ≤0.12 ≤0.15 ≤0.15 ≤0.20
≤0.10
≤0.10
≤0.12
≤0.12
1.27PIN 距及以下 ≤0.05
≤0.05
≤0.05
≤0.05
≤0.08
≤0.10
≤0.12
≤0.12
5)塑胶上的模穴号只能有一个,并且位置不能错误;
6)塑胶表面不能有很多毛边,并且射出的塑胶毛边不超过 0.05mm;
7)塑胶是否有混料、色差;
8)包装数量是否正确,标签内容是否与实物相符.
2)重点检验尺寸(如图三)：
塑胶与锡脚共面度
1
2
3
1
2
3
塑胶与锡脚共面度 正脚位 正脚位
电脑电源主板电源插头pin针以及ATX使用的PIN针针脚定义转
电脑电源主板电源插头20pin针以及AT X使用的24PIN针针脚定义（转）1. 24针A TX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与G ND 针短接后，Pi n 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当P in 14针与GN D 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Re d＝+5V橙Ora nge＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Pu rple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Blac k＝COM＝GND＝接地24pin 我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
ATX电源排针
12V
提供+12V电源
11
3.3V
提供+3.3V电源
12
-12V
提供-12V电源
13
GND
地线
14
PS-ON
电源启动信号，低电平-电源开启，高电平-电源关闭
15
GND
地线
16
GND
地线
17
GND
地线
18
-5V
提供-5V电源
19
5V
提供+5V电源
20
5V
提供+5V电源
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

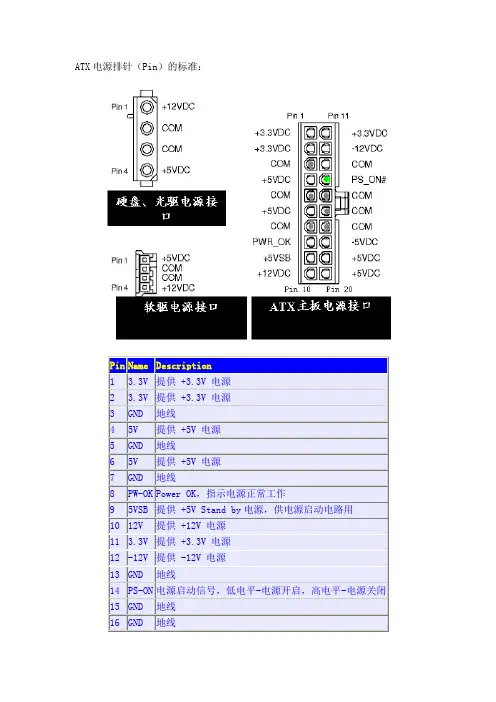

ATX电源排针（Pin）的标准：
Pቤተ መጻሕፍቲ ባይዱn
Name
Description
1
3.3V
提供+3.3V电源
2
3.3V
提供+3.3V电源
3
GND
地线
4
5V
提供+5V电源
5
GND
地线
6
5V
提供+5V电源
7
GND
地线
8
PW-OK
Power OK，指示电源正常工作
9
5VSB
提供+5V Stand by电源，供电源启动电路用
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线）与任意一个GND针短接就可以了。
关于针灸针长度和直径的新旧对照
关于针灸针长度和直径的新旧对照
针灸针从长度（指针身）
针的结构依序为：针尾、针柄、针根、针身、针尖，长度指的是针身的部份，不包含针柄。
几寸针指的的是针身的长度，几号针指的是针身的粗细。
常用的规格有：13mm（半寸）、25mm（一寸）、40mm（一寸半）、50mm（二寸）、60mm（二寸半）、75mm（三寸）其中25mm，40mm，50mm最最常用！二、针灸针从粗细分有：常用规格，特殊规格常用的规格有：0.25mm、0.30mm、0.35mm、0.4mm！其中0.25mm 0.30mm 0.35mm最常用，0.25mm又在美容上用的比较多！
第一、是针身长度，即不算针柄的剩下长度。
第二、寸为古制，大致同英寸（1英寸int=2.54厘米）。
我在学校读书的时候就一直将寸单位写成int ，比如0.5int（0.5寸），虽然这并不太对！但这个是目前使用单位中最接近的，这也是我从事针灸3年的想法！
针的粗细规格一般可以分为24号直径0.45毫米，26号0.40毫米，28号0.35毫米，30号0.30毫米，32号0.25毫米
针灸针（毫针）的粗细规格如下：26号0.45mm27号0.42mm28号 0.38mm29号 0.34mm30号 0.32mm31号 0.30mm32号 0.28mm33号 0.26mm34号 0.24mm35号 0.22mm 引自《经络穴位针灸》。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
排针排母简介PPT课件
3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。
单排
双排
三排
四排
4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。
S
W
T
5、按照是否需要增高，是否需要带定位柱来划分，定位柱有2种，一种是内
定位柱，一种是耳定位柱。
.
5
规格 同排针
三视图的投影关系： 主俯视图：长对正 俯左视图：宽相等 主左视图：高平齐
分类 1、排针按照间距划分：分0.8，1.0，1.27，2.0，2.54间距。 2、按照塑胶高度和塑胶数量划分（比如说单塑，双塑，3塑等等）划分。 3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。
4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。
.
2
规格
KLS1-208B-6.35-4-XX-S
S,R,T Pin:2～120
1排,2排,3排,4排
塑高6.35毫米 P2.00mm系列
产品编号
.
6
排母端子类型: U端子和Y端子
U型端子，接触有3个面 一般塑高低的用U型端子
带凸点排母（Y型端子）
Y型端子，接触有2个面 一般塑高高的用Y型端子
.
7
其他形式排针、排母 排母蜈蚣脚
Pin=2 to 80 1.27x2.54系列备注： 针规 塑高 单位 (mm)
间距 项目
针规 塑高 额定电流 额定电压 接触电阻 绝缘电阻 工作温度
1.00mm
1.27 mm
2 mm
2.54 mm
0.3×0.3
0.4×0.4
0.5×0.5
0.64×0.64
双子星电源板针脚定义
双子星电源板针脚定义ATX电源排针(Pin)的标准定义为:14号针(Pin14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线(GND)都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14 针与 GND 针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了--要想无主板开启ATX电源，只需要将Pin 14针(绿色线，图中也标绿了)与任意一个GND针(黑色线，图中标灰了)短接就可以。
14号针(Pin 14PS-ON)就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线(GND)都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当 Pin 14针与 GND 针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了--要想无主板开启ATX电源，只需要将 Pin14针(绿色线，图中也标绿了)与任意一个GND针(黑色线，图中标灰了)短接就可以。
+3.3V:2、+3.3V;3、地线:4、+5V;5、地线;6、+5V;7、地线:8、PWRGD(供电良好);9、+5V(待机):10、+12V:11、+12V:12、2*12连接器侦察:13、+3.3V:14、-12V:15、地线:16、PS-ON#(电源供应远程开关):17、地线:18、地线:19、地线:20、无连接:21、+5V:22、+5V23、+5V;24、地线-ATX12V 电源4 针(2*2)接口，提供直接电源供应给 CPU 电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
2、地线:2、地线:3、+12V;4、+12V为了降低 CPU供电部分的发热量，厂商们对电源回路也进改进，以往两个 MOSFET 管为一组进行供电，6个就是三相电源，现在，某些主板使用了四个MOSFET管为一组，两组电源供电。
