35kv高压成套开关柜安装作业指导方案

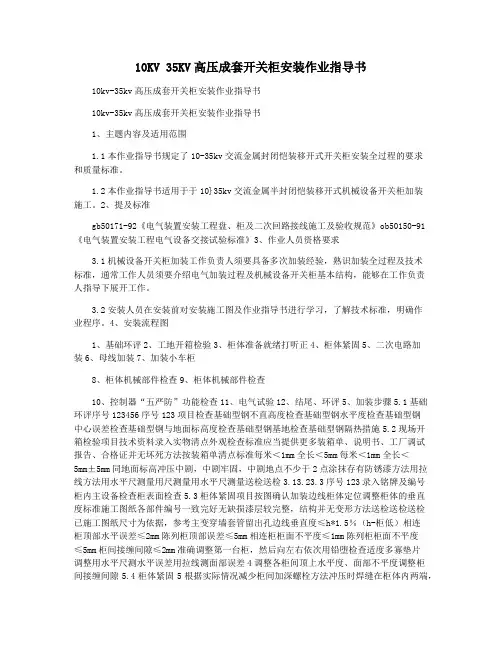

10KV 35KV高压成套开关柜安装作业指导书
10KV 35KV高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书1、主题内容及适用范围1.1本作业指导书规定了10-35kv交流金属封闭恺装移开式开关柜安装全过程的要求和质量标准。
1.2本作业指导书适用于于10}35kv交流金属半封闭恺装移开式机械设备开关柜加装施工。
2、提及标准gb50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》ob50150-91《电气装置安装工程电气设备交接试验标准》3、作业人员资格要求3.1机械设备开关柜加装工作负责人须要具备多次加装经验，熟识加装全过程及技术标准，通常工作人员须要介绍电气加装过程及机械设备开关柜基本结构，能够在工作负责人指导下展开工作。
3.2安装人员在安装前对安装施工图及作业指导书进行学习，了解技术标准，明确作业程序。
4、安装流程图1、基础环评2、工地开箱检验3、柜体准备就绪打听正4、柜体紧固5、二次电路加装6、母线加装7、加装小车柜8、柜体机械部件检查9、柜体机械部件检查10、控制器“五严防”功能检查11、电气试验12、结尾、环评5、加装步骤5.1基础环评序号123456序号123项目检查基础型钢不直高度检查基础型钢水平度检查基础型钢中心误差检查基础型钢与地面标高度检查基础型钢基地检查基础型钢隔热措施5.2现场开箱检验项目技术资料录入实物清点外观检查标准应当提供更多装箱单、说明书、工厂调试报告、合格证并无坏死方法按装箱单清点标准每米＜1mm全长＜5mm每米＜1mm全长＜5mm±5mm同地面标高冲压中剧，中剧牢固，中剧地点不少于2点涂抹存有防锈漆方法用拉线方法用水平尺测量用尺测量用水平尺测量送检送检3.13.23.3序号123录入铭牌及编号柜内主设备检查柜表面检查5.3柜体紧固项目按图确认加装边线柜体定位调整柜体的垂直度标准施工图纸各部件编号一致完好无缺损漆层较完整，结构并无变形方法送检送检送检已施工图纸尺寸为依据，参考主变穿墙套管留出孔边线垂直度≤h*1.5％（h-柜低）相连柜顶部水平误差≤2mm陈列柜顶部误差≤5mm相连柜柜面不平度≤1mm陈列柜柜面不平度≤5m m柜间接缠间隙≤2mm准确调整第一台柜，然后向左右依次用铅堕检查适度多寡垫片调整用水平尺测水平误差用拉线测面部误差4调整各柜间顶上水平度、面部不平度调整柜间接缠间隙5.4柜体紧固5根据实际情况减少柜间加深螺栓方法冲压时焊缝在柜体内两端，并把垫铁一并固定设备基础型钢上序号1项目冲压紧固标准焊缝约为20~40mm没柜不少于4处为，冲压应当稳固可信，冲压在柜体内测。
35KV开关柜安装措施
一、引用文件：1、《电气装置安装工程施工及验收规范》二、主要工器具配置：三、劳动组织：1、施工负责人：廖宗满2、技术负责人：李伟3、施工人员：廖正勇、廖宗桥等15人四、作业前检查：1、型号与设计一致。
2、外观应完好，附件应齐全，无锈蚀和机械损伤。
3、二次接线端子应完整，引出线端子应连接牢固，标志清晰。
4、相间及对地距离应符合设计。
五、安装步骤及技术要求：1、按设计图子安装就位．2、盘柜及柜内设备与各构件间连接应牢固。
3、成列盘柜的垂直、水平偏差以及盘柜面偏差和盘柜间接缝必须符合下表要求。
必须可靠；照明装置必须齐全，5、“五防”装置齐全，并动作灵活可靠。
6、动触头与静触头的中心线必须一致，触头接触紧密。
7、二次回路辅助开关的切换接点必须动作准确、接触可靠。
8、手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。
9、手车和柜体间的二次回路连接插件必须接触良好。
10、安全隔离板应开启灵活，随手车推出而相应动作。
11、柜内控制电缆的位置不应防碍手车的进出，并应牢固。
12、手车与柜体间的接地触头应紧密接触，当手车推入柜内时，其接地触头应应比主触头先接触，拉出时接地触头应应比主触头后断开。
13、盘柜上的小母线规格必须符合设计，小母线两侧必须标明代号或名称，其字迹必须清晰、工整、不易退色。
14、屏顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12㎜；爬电距离不得小于20㎜。
六、安全及文明施工：1、作业区内设置安全警示牌，坑、沟、孔洞等均应设置可靠的围栏或警示标志．2、作业前必须检查所用工器具是否安全可靠．3、梯子应架设稳固，梯脚应有可靠的防滑措施，顶端与构筑物应牢靠。
在松软的地面上使用时，应有防陷、防倾斜的措施。
4、高处作业人员必须系安全带和安全绳，且必须系牢后再施工，同时，必须用绳索传递工器具，不能高空抛物。
5、施工过程中注意成品保护。
6、开箱时撬棍不能伸入包装箱内过深，开箱板应及时清理，朝天钉朝下堆放整齐。
35kv高压成套开关柜安装作业指导书要点
35kv高压成套开关柜安装作业指导书要点随着电力行业的发展和电网的不断扩大，35kv高压成套开关柜的安装工作变得越来越重要。
为了确保安装工作的顺利进行，制定一份详细的作业指导书是必不可少的。
本文将介绍35kv高压成套开关柜安装作业指导书的要点。
第一，施工前的准备工作。
在进行35kv高压成套开关柜的安装之前，需要进行一系列的准备工作。
首先，要对施工现场进行勘察，了解地形、地貌、土质等情况，确保施工的安全性。
其次，要准备好所需的施工工具和设备，包括起重机械、电焊机、电动工具等。
同时，还需要组织施工人员进行技术培训，确保他们具备安全操作的能力。
第二，安装过程中的注意事项。
在进行35kv高压成套开关柜的安装过程中，需要注意以下几个方面。
首先，要确保安装过程中的安全性，采取必要的防护措施，如佩戴安全帽、安全鞋等。
其次，要按照设计要求进行安装，确保各个部件的位置和连接方式正确。
同时，还要注意保护好设备，避免损坏。
此外，要定期进行安全检查，及时发现和处理安全隐患。
第三，施工后的验收工作。
在35kv高压成套开关柜的安装完成后，需要进行验收工作，以确保安装质量符合要求。
首先，要进行外观检查，检查设备的表面是否有划痕、变形等问题。
其次，要进行功能检查，测试设备的各项功能是否正常运行。
同时，还要进行电气性能测试，检测设备的绝缘电阻、接地电阻等指标是否符合要求。
最后，还要进行安全检查，确保设备的安全性。
第四，施工中的常见问题及解决方法。
在35kv高压成套开关柜的安装过程中，往往会遇到一些问题，如设备连接不坚固、电气性能不稳定等。
针对这些问题，需要及时采取相应的解决方法。
比如，对于设备连接不坚固的问题，可以采取加固措施，如增加螺栓的紧固力度。
对于电气性能不稳定的问题，可以进行电气性能测试，找出问题所在，并进行修复。
综上所述，35kv高压成套开关柜的安装作业指导书是确保安装工作顺利进行的重要文件。
在编写指导书时，需要关注施工前的准备工作、安装过程中的注意事项、施工后的验收工作以及常见问题及解决方法。
35kV、10kV开关柜安装施工方法要点
35kV、10kV开关柜安装施工方法要点1、开关柜安装机械闭锁、电气闭锁动作准确、可靠。
动触头与静触头的中心线一致，触头接触紧密。
二次回路辅助开关的切换接点动作准确、接触可靠。
柜内照明齐全。
柜体就位找正。
2、断路器检查及安装断路器在出厂前均已调整好，安装时不能任意将零件拆卸，导电母线的固定螺钉应拧紧，同时断路器的连接母线不应使断路器受到来自母线方面的机械应力。
3、避雷器、隔离开关、熔断器等设备安装设备型号、规格符合设计要求，外观良好，排列整齐，固定牢固，密封良好。
4、绝缘子、穿墙套管安装安装前应检查瓷件、法兰完整无裂纹，胶合处填料完整，结合牢固，穿墙套管的安装应符合安装穿墙套管的孔径应比嵌入部分大5mm以上，且水平安装时法兰应在外。
5、硬母线安装对需要矫正的母线，采用将母线放在平台上或平直的型钢上，用硬质木锤直接敲打平直的方式，加工后其截面减少值，铜母线不大于原截面的3％，铝母线不大于原截面的5％；母线安装，螺栓搭接面安装要求接触面保持清洁，涂以电力复合脂，螺栓长度露出螺母2～3扣；螺栓受力均匀。
6、引下线安装（需待设备吊装到位后进行）使用专门的施工用升降工作车，经检验合格，满足安全要求后方可上人。
由升降工作车将一名施工人员送到母线引下T型线夹位置，另一名施工人员在设备顶端配合，对母线引下T型线夹到设备接线板的距离进行测量，并记录。
计算下线尺寸：下线尺寸=测量值+弧度所需估计长度根据下线尺寸下线，压接一端设备线夹，安装间隔棒，然后用升降工作车将携带引下线的施工人员送到位穿上螺丝临时固定，另一名施工人员在设备顶端配合，满足视觉效果后做下记号，然后放下引下线，由画印点减去压伸量处截断导线，进行另一端设备线夹压接。
压接后用前面方法将引下线安装到位，接触面抹导电膏，上紧螺栓。
7、跳线安装线长=绝缘子串长×3.14/2按计算值下线，压出一端的设备线夹，有悬垂绝缘子串的将线夹穿好临时固定，用吊车将人员送到一端，把跳线压好的一端用螺栓临时固定好，移动升降工作车送人员到悬垂绝缘子串位置，将线夹连上悬垂绝缘子串，再移动吊臂到另一端，进行画印，画好后放下进行压接，注意减去压伸量。
2、35KV开关柜安装施工方案
一般施工方案报审表工程名称：福建风电场机电设备安装工程编号：PZ-DQGIS-002注 1.本表一式 4 份，由施工项目部填报，业主工程部和项目部、监理项目部各 1 份，施工项目部存 2 份。
福建风电场机电设备安装工程35KV开关柜安装施工方案电力建设集团有限公司风电站机电安装工程项目部2018年10月批准：年月日审核：年月日编写：年月日目录一、编制依据 (1)二、施工准备 (1)三、施工方案 (2)四、质量保证措施 (3)五、安全保证措施 (4)六、环境保护措施 (4)1.编制依据：1.1设计院提供的施工图纸及施工图纸会审文件。
主要电气图纸：35KV配电装置及10kV屋内配电装置电气图纸。
1.2《变电施工质量检验及评定标准》（电气装置篇）1.3《电力建设安全工作规程》。
1.4 已审批的《电气专业施工组织设计》。
2.施工准备：2.1 参加施工的人员要具备一定的专业技术水平，考试合格持证上岗，作业前充分熟悉图纸，并了解设备，结构特点，要进行全员技术交底，在专业技术人员指导下、质量部门人员监督下施工。
2.2作业所需机具一般工器具：活扳手6″ 8″ 12″各6把锉刀 8把直角尺4把线坠2个倒链3T 4付力矩扳手50N·m 100N·m 各4把机具：切割机1台电焊机4台冲击钻4台台钻1台母线煨弯机1台计量器具，施工所用的各种计量器具必须经计量检验后方可使用钢卷尺50m 1把盒尺3m 2把测量仪1台水平仪1套塞尺0.05×10 4把2.3施工前对土建的要求。
2.3.1. 屋顶、楼板施工完毕，不得有渗漏。
2.3.2. 结束室内地面工作2.3.3.预留孔符合设计要求，并且孔洞盖板齐全。
2.3.4.门窗安装完毕。
2.3.5.土建工作全部完成并办交接手续。
2.3.6.通风装置及照明安装工作结束，并运行良好，上下水接通，并经验收合格。
2.4施工组织：施工负责人：卢秋洁组员：吴伟芳、许业如、仰碧云、吴锐涛、贾献文、童苏龙、蒋燕、刘美英3.施工方案：3.1盘柜安装：3.1.1基础制安：3.1.1.1基础槽钢下料前应找平找直，并在土建地面二次抹面前进行安装。
35KV~10kv开关柜安装作业指导书
进出小车检查机械动作及闭锁情况，分合接地刀检查及动作及闭锁情况。
(1)小车滚轮与轨道配合间隙均匀，小车推拉轻便不摆动。
(2)安全隔离板开闭灵活，无卡涩
(3)小车与接地刀闭锁正确，接地刀分合灵活，指示正确。
(4)机械闭锁、电气闭锁应动作准确、可靠。
机械装置动作伤人
熟悉开关柜机械性能，掌握操作程序。
施工电源
应由合格电工正确接线，电动工具使用前应做绝缘检查。
3.3
从第二面柜起，依次将每面柜找正找直，并边连接边固定，最后去掉线绳，将末端柜重新找正，
连接固定好。
3.4
用上述方法找正固定
好第二至第四列柜子。
4
母线连接
4.1
核实母线规格、数量符合要求，两进线相序相位
时否一致
(1)母线制作工艺符合验标及规范要求。(2)母线相序标示清楚。
1)在工作位置时，五防装置使二次插头不能拔下和插上。
2)试验位置插上二次插头后，开关控制面板即可显示开关状态及相关错误报警。
3)在插上二次插头后，还应检查合闸、储能等二次开关状态及二次保险是否良好。
(5)安全隔离板应开启灵活，随手车的进出而相应动作。
(6)柜内控制电缆的位置不应妨碍手车的进出，并应牢固。
1把
台钻
1台
板锉
1把
切割机
1台
圆锉
1把
弯排机
1台
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1
准备工作和安装前检查
1.1
办理工作票，检查安
措
按《安规》规定
1.2
列队交代安全措施和
注意事项
每个成员必须知道
35kV高压开关柜安装施工工艺方法
35kV高压开关柜安装施工工艺方法35kV 高压开关柜安装施工工艺方法1、工艺流程图：2、施工准备：（1）和设备厂家联系，复核各种设备的安装孔距及电缆进出孔位置是否和设计图纸相符。
（2）复核基础槽钢安装位置及水平度是否满足施工要求。
3、设备运输及进场：（1）盘柜随变电所其他设备一起进场。
（2）设备运到施工现场后，及时进行开箱检查，检查开关柜外壳是否有碰撞痕迹，各部位螺栓应紧固，油漆完整无锈蚀现象。
（3）检查开关柜铭牌是否与设计相符，产品说明书、合格证、备品备件等技术资料应齐全，并做好收集工作。
4、盘柜组立及拼接：（1）根据开关柜的安装孔尺寸，在槽钢上用墨斗弹出两条直线，定出第一面开关柜安装孔位置，然后用钢卷尺定出所有开关柜的安装孔位置，复核安装孔的对角线应相等。
（2）安装孔位置无误后用手电钻在槽钢上打孔，用攻丝器攻丝。
（3）用液压叉车将开关柜运至基础槽钢附近后，按设计图纸要求利用门型吊装支架将第一面开关柜安装到位。
（4）用自制吊装架吊装开关柜到基础槽钢上，利用线坠或水平仪校整开关柜的垂直度，调整完毕后应及时将开关柜固定。
用同样方法将第二面开关柜运至第一面柜附近约1米远（以能容一人进出的宽度为限）的位置，调整两柜盘面保持在同一水平面上（5）设备清洁处理①用吸尘器将开关柜外表面清扫干净，拿掉母线套筒防护罩并拆除套筒外侧设备运输及进场施工准备安装固定盘、柜组立及拼接接地35kV 开关柜安装流程图法兰挡板。
②检查套筒内母排固定螺栓是否缺失，松开母线双层铜排间的联接螺栓并取出套筒内的干燥剂。
③打开母线套筒上的操作法兰盘。
④用洁净的无纺布和脱脂棉蘸无水酒精（或丙酮）将套筒内表面、法兰连接面及母线铜排清理干净。
（6）盘柜拼接将硅脂（或中性凡士林）均匀涂抹至法兰连接面及法兰密封圈上，将密封圈压到法兰连接面处。
用跨顶平行移动第二面柜缓慢接近第一面柜，柜移动过程中，在柜顶母线套筒操作法兰孔处和两柜联接处观察母线的搭接情况，当出现母线联接错位及相邻盘柜不在同一水平面等情况时，应及时调整。
35kV开关柜安装指导书
54
2
（1）运输过程中，行走应平稳匀速，速度不宜太快，车速应小于15km／h，并应有专人指挥，避免开关柜、屏在运输过程中发生倾倒现象。（2）拆箱时作业人员应相互协调，严禁野蛮作业，防止损坏盘面，及时将拆下的木板清理干净，避免钉子扎脚。（3）使用吊车时，吊车必须支撑平稳，必须设专人指挥，其他作业人员不得随意指挥吊车司机，在起重臂的回转半径内，严禁站人或有人经过。
2成套柜开箱后搬运就位过程中，应避免大幅晃动冲撞，对需垂直搬运的柜不得横抬，重量较重时，可在柜底用“溜滚”拖运，在搬运过程中应避免柜变形，元件受损，对重心较高的柜应采取防倾倒措施，手车的搬运不得抓住断路器的接线端子搬运断路器；
3高压成套柜与基础的固定可用螺栓连接或电焊焊接，柜间应采用螺栓连接，柜在基础型钢上螺接前，应先实际画印，按规定开孔，绞丝口在固定。制造厂还有特殊要求时还应按制造厂要求进行；
35kV开关柜安装指导书
一、开箱检查
1 开箱检查应有监理单位、我施工方及厂家三方在场。
2 成套柜的规格和型号、柜内配套的电器元件、设备的规格型号应符合设计的要求，附件、备品备件应齐全，元件、设备无损坏现象。
3 主控室屏的型号规格应符合设计要求，设备无损坏、变形。
二、35kV开关柜就位安装
1成套柜的基础型钢应预先施工完毕，复测其不垂直度每米应不大于1mm，整列应不大于5mm，水平度每米应不大于1mm，整列每米应不大于5mm；
4安装使用的紧固件应采用镀锌制品，并应采用标准件；
5成套柜成列安装时，其垂直度、水平度及柜面不平度误差的允许偏差如下表：
成套柜成列安装时垂直度、水平度及柜面不平度的允许偏差表
序号
项目
允许偏差（mm）
1
235KV开关柜安装施工方案
235KV开关柜安装施工方案一、前期准备工作1.制定施工计划，确定施工任务、工期和进度；2.组织材料和设备的购买和运输，保证施工所需材料的供应；3.组织施工人员的培训和技术指导，确保施工人员具备相应的技术能力；4.进行现场勘测和综合布置设计，确认开关柜安装位置和连接方式；5.与相关部门进行沟通协商，取得施工的必要手续和许可证件；二、施工流程1.现场准备：(1)确定好工作区域，并对场地进行清理和平整，确保施工区域的通道畅通；(2)搭设安全围栏和警示标识，保证工作区域的安全性；(3)检查所需材料和设备是否齐全，并做好防护措施，以免遭到损坏；(4)确认施工人员是否具备施工所需的工具和器械，保证施工的顺利进行；2.开挖基础：按照设计要求，对开关柜的基础进行开挖和清理，保证基础的平整和坚固，避免影响开关柜的正常使用；3.安装地下进线：根据设计要求，进行电缆敷设和连接，确保与主控室的连接畅通；4.安装开关柜：(1)根据设计要求，将开关柜放置在基础上，定位好位置，并进行水平调整，确保开关柜的稳定性；(2)进行开关柜的组装和接线，确保接线的可靠性和正确性；(3)根据开关柜的功能要求，进行相应设备的安装和调试，确保设备的正常运行；(4)检查开关柜的安装质量，包括接地、绝缘、接线等方面的检测，确保开关柜符合相关标准和规范要求；5.连接电缆：(1)根据设计要求，连接开关柜与主控室的电缆，确保电缆的连接牢固和安全；(2)进行电缆的测试和调试，确保电缆传输的正常和可靠；6.接地和绝缘处理：对开关柜进行接地和绝缘处理，确保设备的安全性和可靠性；7.验收和测试：进行开关柜的验收和测试工作，包括静态和动态测试，确保开关柜的性能和稳定性；三、施工安全措施1.严格遵守操作规程和安全操作规定，确保施工人员的人身安全；2.合理布置工作区域，保证施工区域的安全性；3.使用符合要求的工具和设备，确保施工过程的安全和效率；4.在施工现场设置好防护设施，保护施工人员和设备的安全；5.进行施工前的技术交底和安全教育，提高施工人员的安全意识；6.做好施工现场的通风和防护措施，避免施工人员受到有害物质的污染；7.对施工过程中的危险情况进行及时评估和处理，确保施工的顺利进行；四、施工质量控制1.严格按照设计要求进行施工，确保开关柜的安装质量；2.检查施工过程中的关键环节，及时发现和纠正问题；3.加强与设计、监理、施工单位之间的沟通协调，及时解决各种问题；4.开展质量检查和质量评估，及时发现和整改施工过程中的不合格问题；5.做好开工、巡检、竣工等各个阶段的记录和档案管理，保证施工质量的可追溯性和可控性；五、施工总结和收尾工作1.进行施工总结和经验总结，总结施工过程中的问题和不足，为今后的施工工作提供参考；2.组织施工人员进行收尾工作，包括清理工地、整理设备和材料，以及处理废弃物；3.与相关部门进行验收和交接工作，确保施工任务的正常完成；4.做好施工档案和报告的整理和归档工作，为今后的项目管理提供依据；5.对施工过程中的成本和预算进行核算和结算，确保施工的经济性和合理性。
35kv高压成套开关柜安装作业指导说明书
35kv高压成套开关柜安装作业指导说明书一、前言本文档旨在对35kv高压成套开关柜的安装作业进行详细的指导说明，确保安装过程顺利进行并符合相关要求。
本指导说明书适合于35kv高压成套开关柜的安装作业人员参考。
二、安装前准备1. 确保安装场地满足相关要求，如地基平整、通风良好等。
2. 检查所需安装工具和设备的完好性和数量，确保满足安装需求。
3. 准备好所需的安装材料和配件，确保质量合格。
三、安装步骤1. 安装前的检查1.1 检查35kv高压成套开关柜的外观，确认无损坏或者缺陷。
1.2 检查配套设备和材料的齐全性，确保符合要求。
1.3 检查安装场地的环境和安全状况，消除潜在的安全隐患。
2. 安装基础2.1 根据设计要求和图纸，进行35kv高压成套开关柜的基础施工。
2.2 确保基础的平整度和强度符合要求。
2.3 安装基础完成后，进行基础的检查和验收。
3. 安装设备3.1 根据设计要求和图纸，进行35kv高压成套开关柜的设备安装。
3.2 确保设备安装位置准确无误，且固定坚固。
3.3 安装设备时，注意避免对设备造成损坏或者划伤。
4. 连接路线4.1 根据设计要求和图纸，进行35kv高压成套开关柜的路线连接。
4.2 确保路线连接正确无误，且连接坚固可靠。
4.3 进行路线连接后，进行路线的测试和验收，确保正常通电。
5. 调试和测试5.1 对35kv高压成套开关柜进行调试和测试，确保各项功能正常。
5.2 检查开关柜的各个部件和功能是否正常运行。
5.3 进行各项测试后，记录测试结果并进行验收。
6. 安全注意事项6.1 在安装过程中，严格遵守相关安全操作规程和标准。
6.2 确保安装人员穿戴符合要求的个人防护装备。
6.3 注意避免触碰高压设备，确保人身安全。
四、安装后验收1. 对35kv高压成套开关柜进行全面的验收和检查，确保安装质量符合要求。
2. 检查各项功能和部件是否正常运行。
3. 进行相关测试，如绝缘测试、开关试验等，确保设备安全可靠。
开关柜安装标准化作业指导书
1．标准化作业流程图开关柜安装标准化作业流程图2．适用范围本作业指导书适用于220kV 金港变电所35KV屋内高压组合开关柜安装调整工作。
3．编制依据3.1《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）3.2《电气装置安装工程质量检验及验评规范DL/T 5161.1～5161.17-2002》3.3 盐城电力设计院设计电气图纸（图号：0203）3.4《国家电网公司电力安全工作规程(变电站和发电厂电气部分)(试行)》(国家电网安监[2005]83号)3.5《电力建设安全工作规程（变电所部分）》DL5009.3-19973.6《国家电网公司安全生产规程规定》(国家电网总[2003]407号)3.7《电力建设安全健康环境评价标准》（国家电网工[2004]488号）3.8《国家建设部工程建设标准强制化条文(电力工程部分)》 (2006年版)3.9《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（国家电网基建安[2005]50号）4．工程概况及工程量4.1工程概况220kV 金港变电所工程由盐城电力设计院设计，其中220kV屋外配电装置采用支持管母中型双列布置，本期出线3回，分别为响水1、响水2、风电；远景出线8回，为双母线单分段接线。
110kV屋外配电装置采用支持管母中型单列布置，本期出线7回，分别为响水变、立礼、热电、备用线、陈港1、陈港2、银海；远景出线12回，接线型式不变。
35KV配电装置采用户内中置式开关柜布置，本期出线6回，采用单母线接线，远景出线12回，采用单母线分段接线。
4.2 工程量5．作业前应做的准备工作及条件5.1 准备工作安排5.4 工器具5.5 人员分工项目负责人：杨广东技术负责人：环俊质检员：孙兆启起重负责人：朱月林试验负责人：陆海云安全员：夏劲丰6．安装流程图7．作业程序及作业标准7.1 开工7.2 施工电源使用7.3 施工工艺要求7.4作业内容及质量标准8．工序交接和成品保护9．安全措施10.文明施工及环境保护12. 强制性条文检查记录（以下空白）。
35kV高压盘柜安装指导书0806
目录1.工程概况2.施工前应具备的必要条件3.施工机械及工器具配置4.劳动力配置5.质量目标6.施工工序及施工方法7.工序质量及工艺标准8.职业健康安全目标9.作业危险点分析及控制措施10.安全文明施工及环境保护目标11.环境因素分析及控制措施12.成品保护措施13.施工完成后应交付的资料1．工程概况1．1施工地点及名称、范围本工程为220kV额尔齐斯变电站工程35kV屋内配电装置（图册号为65-B1581S-D0104）的成套高压配电柜安装（包括电流互感器安装、避雷器安装、隔离开关安装），主要施工地点在35kV屋内配电装置室内。
1．2主要工程量35kV高压成套柜XGN17-40.5 #1～#7 7面35kV高压成套柜母线桥4套附件1批1．3编制依据1．3．1《220kV额尔齐斯变电站工程施工组织设计》1．3．2《220kV额尔齐斯变电站工程35kV屋内配电装置安装》（65-B1581S-D0104）1．3．3《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB 50171-92) 1．3．4《电气装置安装工程母线装置施工及验收规范》(GBJ 149-90) 1．3．5《国家电网公司电力安全工作规程》2005年版1．3．6《电力建设安全管理规定》2003 年版1．3．7《新疆电力建设公司质量体系文件》（Q/XDJ-1-GCB-ZLCX-2003）1．3．8《输变电工程达标投产考核标准》(2005年版) 2．施工前应具备的必要条件2．1施工图已会审完毕及技术资料文件齐全。
2．2作业指导书编写完毕，且已经审核批准允许使用。
2．3工器具准备齐全，起重机械准备齐全，并经检验合格。
2．4施工场地清理干净，平整工作结束，具备施工条件。
2．5.施工现场的通道畅通，照明充足布置整齐。
3．施工机械及工器具配置1．汽车吊25t 1台2．汽车10t 1辆3．台式钻床1台4．活扳手10'ˊ4把5．呆头扳手4把6．扭力扳手NB100 1把7．克丝钳2把8．麻绳Φ25 2条9．盒尺3m 3把10．盘尺50m 1把11．电焊机1台12. 火焊割炬1套13. 角尺1把14. 线坠1个15. 角向磨光机100型1台16. 千斤顶5t 2个4．劳动力配置母线桥安装组5人、盘柜就位组6人、母线安装组5人5．质量目标5．1变电站35kV高压成套柜安装工程5．1．1 分项工程检验项目合格品率100％。
高压开关柜安装作业指导书
高压开关柜安装作业指导书1000字高压开关柜安装作业指导书一、前言高压开关柜是高压电器中的一种电器设备，用于对高压电力进行分配和控制。
本文将提供一些安装高压开关柜的指导方法。
二、安装前准备1. 根据安装图纸检查安装位置，确认设备安装位置、安装方式、大小、结构等。
2. 确认电路图纸，严格按照电路图纸进行设备的接线。
3. 工具准备：哑铃，配套螺丝、螺母和垫片，钳子，螺丝刀，榔头等。
4. 安全准备：安装场所周围建立安全防护区，并配备完整的安全防护设施和验电工具。
三、设备安装安装步骤如下：1. 机壳升起并悬挂在指定位置（安装角铁）。
2. 安装大梁（角铁）。
3. 安装卷扬机。
4. 提升设备并悬挂在设备架上。
5. 安装角铁。
6. 将设备调整到规定的位置，校正水平度。
7. 安装支架、箱盖、箱底。
8. 检查设备安装是否牢固，并调整好设备水平度。
9. 统一接地。
四、接线1. 五芯线的接线需要注意两个方向，一端连接刀开关，一端连接电动机。
2. 先接好电流互感器的中性点，然后接好电缆地线。
3. 信号线尽量不要与电缆公共道串在一起，避免互干扰。
4. 保证接线的牢固度，连接端子螺丝扭紧力度应达到规定的扭矩。
五、调试1. 高压开关柜安装完毕后需做全套检查，如机械部分、电气部分、接地等方面。
2. 将开关接好线，并检查线路连接的顺序和线路的可靠性。
3. 进行高压电源连接测试、动作试验和个别道路连接测试，以确保高压开关柜的功能完全正确。
4. 完成测试后，对高压开关柜的整体可靠性进行检查和评估。
六、注意事项1. 开关柜内部和外部及接线盒必须保持清洁和干燥。
2. 接线尽量保持整齐，要避免松动和繁琐，不要使线缆弯曲。
3. 检查开关柜的接地情况，如接地不良或阻抗高，应重新接地或采取措施。
4. 在安装过程中，注意安全，必要时应戴上绝缘手套等防护工具。
七、结论以上是高压开关柜安装作业指导书，通过这些方法，可更好地促进高压开关柜的安装，确保设备的安全稳定运行。
35kv高压成套开关柜安装作业指导书
35kv高压成套开关柜安装作业指导书一、引言本文档旨在为35kv高压成套开关柜的安装作业提供详细指导。
本指导书将涵盖安装前的准备工作、安装过程中的注意事项以及安装后的验收和测试等内容。
请在进行安装作业前仔细阅读本指导书，并按照指导书的要求进行操作。
二、准备工作1. 确认安装位置：根据设计要求和现场实际情况，确定35kv高压成套开关柜的安装位置，并确保该位置符合相关安全要求。
2. 准备所需材料和工具：根据安装要求，准备好所需的电缆、接线端子、螺丝、垫片等材料，并准备好必要的工具，如扳手、电动螺丝刀、电缆剥皮工具等。
3. 安全措施：在进行安装作业前，确保所有操作人员已经接受相关安全培训，并佩戴好必要的个人防护装备，如安全帽、绝缘手套等。
4. 关闭电源：在进行安装作业前，确保相关电源已经关闭，并采取必要的措施防止误操作导致的电击事故。
三、安装过程1. 安装柜体：根据设计要求和现场实际情况，将35kv高压成套开关柜的柜体放置在预定位置上，并使用螺丝将其固定好。
2. 安装电缆：根据设计要求，将电缆引入开关柜内，并连接到相应的接线端子上。
在连接过程中，应确保电缆接头的绝缘良好，并采取必要的防水措施。
3. 安装开关设备：根据设计要求，将各种开关设备（如断路器、隔离开关等）安装到开关柜中，并正确连接到电缆和接线端子上。
在安装过程中，应注意设备的位置和固定方式，以确保其稳固可靠。
4. 连接控制线路：根据设计要求，将控制线路连接到相应的控制器和指示灯上，并进行必要的接线和标识工作。
在连接过程中，应注意线路的绝缘和接触良好，以确保控制功能的正常运行。
5. 安装辅助设备：根据需要，安装相应的辅助设备，如电能表、电压互感器等，并正确连接到相应的电缆和接线端子上。
在安装过程中，应注意设备的位置和固定方式，以及与主设备的连接方式。
6. 安装接地装置：根据设计要求，安装相应的接地装置，并确保其与开关柜、设备及电源的接地良好。
在安装过程中，应注意接地装置的位置和固定方式，以及与其他金属部件的连接方式。
35kv高压成套开关柜安装作业指导书
35kv高压成套开关柜安装作业指导书一、引言高压成套开关柜是电力系统中重要的设备之一，用于控制和保护电力设备。
本指导书旨在详细介绍35kV高压成套开关柜的安装作业流程和注意事项，确保安装过程顺利进行，保证设备的正常运行。
二、安装前准备1. 确认安装位置：根据设计要求和现场情况，确定高压成套开关柜的安装位置，并进行标记。
2. 安装工具准备：准备好所需的安装工具和设备，包括扳手、螺丝刀、电动工具等。
3. 安装人员培训：确保安装人员具备相关的安全知识和操作技能，了解相关的安装规范和标准。
三、安装作业流程1. 安装地基：根据设计要求和现场情况，进行地基的准备工作，包括挖掘、夯实等。
2. 安装柜体：将高压成套开关柜的柜体按照设计要求放置在地基上，并使用水平仪进行调整，确保柜体水平。
3. 安装支架：根据设计要求，安装支架，并使用水平仪进行调整，确保支架水平。
4. 安装电缆槽：根据设计要求，安装电缆槽，并确保电缆槽与柜体之间的连接坚固可靠。
5. 安装电缆：根据设计要求，将电缆连接到高压成套开关柜的对应位置，并进行绝缘处理和连接固定。
6. 安装电力设备：根据设计要求，将高压成套开关柜的电力设备（如断路器、隔离开关等）安装到柜体中，并进行固定和连接。
7. 安装控制装置：根据设计要求，将高压成套开关柜的控制装置（如保护装置、仪表等）安装到柜体中，并进行固定和连接。
8. 连接电源：根据设计要求，将高压成套开关柜与电源进行连接，并进行绝缘测试和接地处理。
9. 调试测试：根据设计要求，对安装完成的高压成套开关柜进行调试和测试，确保设备的正常运行。
10. 安全防护：在安装完成后，对高压成套开关柜进行安全防护措施，包括加装防护罩、标识等。
四、安全注意事项1. 安全帽和防护鞋是必需的个人防护装备，必须佩戴。
2. 在安装过程中，严禁使用带电工具，必要时需断电操作。
3. 严禁在高压成套开关柜上堆放杂物，保持周围环境整洁。
4. 在进行电缆连接时，必须确保电缆的绝缘完好，避免短路和漏电。
35KV变电站高压开关柜施工作业指导书
第二部分35KV变电站高压开关柜施工作业指导书1 目的为规范35KV变电站高压开关柜施工作业，使施工作业达到预期要求，特制定本作业指导书。
2 范围本作业指导书适用于35KV变电站高压开关柜施工。
3 职责：检修部一次班负责35KV变电站高压开关柜施工作业4 施工工艺5 各工序施工方法5.1 施工准备5.1.1技术准备：参与施工的人员必须先熟悉施工图纸资料经盘柜及二次接线施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。
5.1.2人员准备：成立二次安装小组，施工人员必须持有相应工种的操作证。
5.1.3工器具准备：5.1.4施工现场清理及布置：清理现场土建施工杂物。
5.2 基础复核用经纬仪、钢尺复测二次盘柜基础槽钢的长度/宽度/标高及相对误差不得超过允许值。
基础槽钢质量标准：直线度，1mm/米，全长5mm；平度，1mm/米，全长5mm。
5.3 高压开关柜开箱检查高压开关柜安装前，协同监理、设备生产厂家对高压开关柜开箱检查，检查其型号规格及屏面布置是否符合设计，有无损坏或脱漆，元件是否完好无损。
根据装箱单核对零件、备件、专用工具及技术文件是否齐全完好，登记并做好妥善保管。
断路器支架焊接应良好，外部油漆完好，真空断路器的灭弧室、瓷套与铁件间应粘贴牢固，无裂纹及破损。
5.4 开关柜就位用T吊车将开关柜按先内后外的顺序吊至进柜口，用钢管做滚筒，人工就位，各柜间应留有一定间隙，以便于拼装。
5.5 开关柜拼装开关柜拼装时，应按其安装位置顺序初步就位，对每面开关柜进行粗调，调到大致水平后，再精调第一面开关柜，然后以第一面开关柜为标准将其它柜逐次调整。
调整时用水平尺、吊线陲控制开关柜水平度和铅直度。
调整完毕后，再重新检查一遍。
最后再将柜体与基础型槽钢焊牢，每面柜体不少于4处，焊缝长约100mm。
为保证美观焊缝应在柜体内侧。
开关柜拼装质量标准：A、垂直度：每米1.5mm；B、水平度：成列盘顶部5mm；C、盘面不平度：相邻盘顶部1mm，成列盘顶部5mm；D、盘间接缝：小于2mm。
35KV开关柜安装施工方案024
35KV开关柜安装施工方案工程名称：菏泽市无量光伏发电有限公司20MWP光伏发电项目编号：CYQQ-HNAK-1-1-024本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份（含方案及措施）菏泽市无量光伏发电有限公司20MWP光伏发电项目35KV开关柜安装施工方案施工项目部（章）_2016_ 年_8月批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录1. 适用范围 (2)2.编写依据 (2)3.作业流程 (2)4.作业准备 (3)4.1 人员配备 (3)4.2 工器具及仪器仪表配置 (3)5．作业方法 (4)6．安健环控制措施 (6)7. 质量控制措施及检验标准 (7)1.适用范围本作业指导书适用于变电站内35kV 小车式、固定式高压开关柜的安装作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1 作业（工序）流程图图3-1 作业流程图4. 作业准备4.1 人员配备表4-1作业人员配备注:作业人数根据具体工程量规模配备。
4.2 工器具及仪器仪表配置表4-2 主要工器具及仪器仪表配置5．作业方法5.1施工准备5.1.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；5.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；5.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；5.1.4施工材料准备：焊条、螺栓、油漆等。
5.2基础检查5.2.1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
35KV高压开关柜安装施工方案
35KV高压开关柜安装施工方案一、施工前准备工作1.安排专业人员进行施工，包括电气工程师、施工队长、电工等。
2.准备施工所需工具和材料，包括电钻、电焊机、螺丝刀、电缆、连接器等。
3.安排专业人员进行现场勘测，确定安装位置和布置方式。
4.对施工现场进行环境检查，确保施工条件符合要求。
二、开关柜安装工程1.开关柜的位置确定：根据设计图纸确定开关柜的位置，并进行标线。
2.组件检查：检查开关柜的各个组件是否完好，如电缆插头、连接器等。
3.开挖基坑：根据开关柜尺寸和要求，在开关柜位置开挖基坑，并进行加固处理。
4.安装柜体和机械连锁装置：在基坑内安装开关柜的柜体，并安装机械连锁装置，确保开关柜的稳定和安全运行。
5.安装电力系统：根据设计要求，安装开关柜的电力系统，包括电缆、电缆槽等。
6.连接器安装：根据开关柜的布置要求，安装开关柜的连接器，连接各个电缆。
7.电气设备安装：根据设计图纸，将开关柜需要的电气设备（如断路器、电流互感器等）安装到开关柜内。
8.导线连接：根据设计图纸，将电缆和电气设备进行正确连接。
9.线缆布线：根据导线和电缆的安装位置，进行线缆的布线。
10.检查和试运行：对安装好的开关柜进行检查和试运行，确保其正常运行和安全可靠。
三、施工安全措施1.施工人员必须穿戴符合安全要求的工作服和个人防护用品。
2.施工现场必须设置明显的警示标志，确保周围人员的安全。
3.施工期间，必须遵守相关的电气安全操作规程和操作规定。
4.施工过程中，严禁乱拉乱接电缆，确保电缆连接的安全可靠。
5.使用电气工具时，必须检查其绝缘情况，确保使用安全。
6.施工现场必须保持清洁整齐，防止器材和工具杂乱无章。
四、施工质量控制1.施工过程中，必须按照设计要求进行施工，确保施工质量。
2.开关柜的各个组件必须安装牢固，不得出现松动现象。
3.开关柜的电力系统和连接器必须正确安装，不得出现接触不良现象。
4.施工完成后必须进行检查和试验，确保开关柜的运行正常和安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1.3母线安装应符合下列要求：
（1）交流母线的固定金具或其他支持金具不应成闭合磁路。
（2）当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压板应与母线保持1.5~2mm的间隙。
1.4、《变电站安健环设施标准》
1.5、《电力设备预防性试验规程》
1.6、《110kV~500kV送变电工程质量检验及评定标准》
1.7、黑龙江省电力勘察设计研究院设计图纸
1.8、厂家说明书
2、
名称
单位
数量
35KV高压开关柜
面
24
3、
3.
表4-1作业人员配备
工序名称
工作人数
负责人数
监护人数
施工前准备
5
4
火灾
作业现场严谨吸烟和明火，严格执行动火作业票制度，现场配备足量合适灭火器材。动火作业旁清除易燃物质，如不能清离现场的，应采取必要的防火措施
5
盘、柜搬运及安装时挤伤、压伤手脚
(1)平面移动不得在盘柜的正面使用撬棍。
(2)柜底加垫时，不得将手伸入柜底，多面柜并列安装时，应防止挤伤手。
(3)柜就位后应马上固定以防止倾倒。
6
6.1控制措施
6.1.1吊装作业时，索具、机具必须先经过检查，不合格者不得使用。
6.1.2电动工具使用前必须经检查合格，其额定电压符合现场电源电压，电源引接线安全可靠，电动工具接地良好，才许使用。
6.1.3盘柜就位时人力应充足，指挥应统一，以防倾倒伤人，狭窄处应防止挤伤。
6.1.4柜底加垫时不得将手伸入盘底，单面柜并列安装时应防止靠柜时挤伤手。
5.5.3母线安装应符合下列要求：
（1）交流母线的固定金具或其他支持金具不应成闭合磁路。
（2）当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压板应与母线保持1.5~2mm的间隙。
（3）母线对地及相与相之间最小电气距离应符合规程中的规定：10kV不小于125mm。
5.5开关柜内母线安装
5.5.1柜内母线厂家已配备。柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放置；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符表7-1的规定。
5.5.2封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。
螺栓规格（mm）
力矩值（N.m）
螺栓规格（mm）
力矩值（N.m）
M8
8.8--10.8
M10
17.7—22.6
M12
31.4--39.2
M14
51.0—60.8
M16
78.5--98.1
M18
98.0--127.4
M20
156.9--196.2
M24
274.6--343.2
在母线验收合格后应对所有螺栓进行紧固检查，确认达标的用油性笔划上记号，防止个别螺栓没有紧固。
●
5
二次回路检查及接线
●
注：H：停工待检点；W：见证点；S：旁站点
危险识别及对策表
序号
作业项目、场所和
使用工机具
可能发生的危险
危险级别
风险
等级
是否
控制
安全对策
A
B
C
D
一
场地和环境
1
施工现场
忽视警告、冒险进入危险区域
√
3
√
加强职工的安全意识,加强危险源及危险标示的管理。
5.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；
5.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；
5.1.4施工材料准备：焊条、螺栓、油漆等。
5.2基础
5.2.1用水准仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
8
力矩扳手
把
2
9
棘轮扳手
把
2
10
吊带
8m
对
2
11
钢卷尺
50m
把
1
12
短木方
5cm厚
根
若干
临时支垫
13
短木方
10cm厚
根
若干
临时支垫
14
螺丝刀
一字
把
2
15
螺丝刀
十字
把
2
16
锉刀
圆形
把
1
17
锉刀
扁形
把
1
18
撬杠
根
4
19
手锤
2磅
把
1
20
垫铁
1mm
片
若干
21
垫铁
2mm
片
若干
22
垫铁
3mm
片
若干
23
吸尘器
台
1
5.6.2隔离开关的调整（固定式开关适用）：检查隔离开关是否满足规范要求，如达不到要求通知厂家到现场调整。隔离开关的具体检查项目：三相同期性，触头是否偏心，触头与触指的接触情况。
注：小车式无上、下隔离刀闸，只有接地刀闸，调整方法与上述类同。
5.6高压柜安装完后，要全面地进行检查，清理工作现场的工具。
6.安健环境控制措施-------------------------------------7
7.质量控制措施及检验标准-------------------------------10
1、
1.1、《电气装置安装工程盘柜及二次回路接线施工及验收规范》
1.2、《电业安全工作规程》
1.3、《电力建设安全工作规程》
5.4.3依次将盘逐块找正靠紧。检查盘间螺丝孔应相互对应，如位置不对可用圆锉修整。带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mm。
7.1.7高压开关柜安装后表面应保护油漆完好，表面无剥落生锈、划痕、碰损等。柜内应干净，无积尘。
断路器操作机构各部件工作正常，刀闸操作灵活、无卡阻现象。五防闭锁功能良好无损坏。
7.2质量控制表
表7-1质量控制表
序号
控制点
控制方式
W
H
S
1
基础检查及设备开箱检查
●
2
开关柜就检查安装
●
3
柜内母线安装
●
4
断路器及隔离开关调整
6.1.5安装前现场必须清理干净，不得有木屑、施工渣土等杂物，施工前对高压柜进行一次吸尘处理，营造无尘的安装环境；现场需保持通风和干燥。
6.1.6预留孔洞的防护措施在高压柜未就位前依然要保留，施工前检查措施完好，防止施工过程中不慎摔落，施工时只打开到施工部位的孔洞盖板。
6.1.7设备、安装部件、配件及专业工具统一规划整齐放置，保持安全通道通畅。
5.2.2清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
5.3搬运及开箱检查
5.3.1现场搬运盘柜
（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
（2）根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。
1
-
基础检查、开箱检查
7
1
-
盘柜就位安装
10
1
1
母线安装断路器、刀闸调整
10
1
1
注:作业人数根据具体工程量规模配备。
3
表4-2主要工器具及仪器仪表配置
序号
名称
规格/编号
单位
数量
备注
1
液压叉车
3T
台
1
2
吊车
25T
台
1
3
交流焊机
380V台14 Nhomakorabea冲击钻
台
1
5
移动式电源盘
220V
只
1
6
水准仪
台
1
7
套筒扳手
套
1
（3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
5.3.2设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
7.1.5真空断路器的安装（技术指标供参考）
