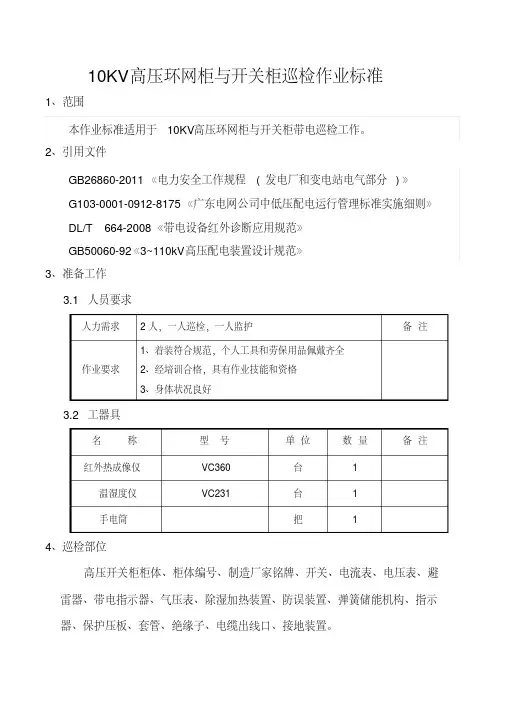

10KV高压环网柜与开关柜巡检作业标准1、范围本作业标准适用于10KV高压环网柜与开关柜带电巡检工作。

2、引用文件GB26860-2011 《电力安全工作规程 (发电厂和变电站电气部分)》G103-0001-0912-8175《广东电网公司中低压配电运行管理标准实施细则》DL/T 664-2008《带电设备红外诊断应用规范》GB50060-92《3~110kV高压配电装置设计规范》3、准备工作3.1 人员要求人力需求2人,一人巡检,一人监护备注作业要求1、着装符合规范,个人工具和劳保用品佩戴齐全2、经培训合格,具有作业技能和资格3、身体状况良好3.2 工器具名称型号单位数量备注红外热成像仪VC360 台 1温湿度仪VC231 台 1手电筒把 14、巡检部位高压开关柜柜体、柜体编号、制造厂家铭牌、开关、电流表、电压表、避雷器、带电指示器、气压表、除湿加热装置、防误装置、弹簧储能机构、指示器、保护压板、套管、绝缘子、电缆出线口、接地装置。

5、作业步骤及要求5.1 开关柜上铭牌、分合闸位置指示及开关编号等标志齐全、正确;柜门关闭正常,油漆无剥落;5.2 开关柜上安装的电压表、电流表指示正常,电流值在允许范围内;5.3 故障指示器工作指示灯无闪烁,显示正常;5.4 开关分、合闸位置与指示相符,要求上锁的开关操作机构已上锁;5.5 开关柜电缆室内套管及绝缘子无破损、裂纹、严重污秽、闪络放电的痕迹,电缆出线口处的封堵严密,无小动物进入痕迹;5.6 开关柜无异常的声音及气味;5.7 电缆头上的示温腊正常;5.8 六氟化硫负荷开关柜上气压表的压力正常;5.9 开关柜内设备无凝露,除湿加热装置处于良好状态;5.10 防误装置外观完好,工作正常;5.11 弹簧储能机构正常;5.12 开关柜上各种保护信号指示正常,保护压板位置正确;5.13 接地装置良好,无严重锈蚀、损坏;5.14 用红外成像仪检测开关、电缆头温度不超过70℃。

开关站10kV开关柜检修、试验标准化作业指导书1

开关站10kV开关柜检修、试验标准化作业指导书1

编号:10kV变电所及10kV开关柜检修/试验标准化作业指导书编写:年月日审核:年月日批准:年月日作业负责人:作业时间:年月日时分至年月日时分目录1.标准化作业流程图2.范围3.引用文件4.准备阶段5.检修/试验流程图6.作业阶段及作业标准7.验收8.作业指导书执行情况评估1.标准化作业流程图10kV开关柜检修/试验专业标准化作业流程图2.范围本作业指导书适用于10kV开关柜的检修/试验工作。

3.引用文件1.《电力安全工器具预防性试验规程》2.《电气装置安装工程电气设备交接试验标准》国家技术监督局、建设部联合发布GB50150-1991 3.《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)国家电网公司2005发布4.《电力设备交接和预防性试验规程》(试行准备阶段4.1准备工作安排10kV开关柜检修/试验准备工作安排4.2作业人员要求10kV开关柜检修/试验作业人员要求4.3工器具及材料准备10kV开关柜检修/试验作业工器具及材料准备工器具准备人:工器具收回人:年月日4.4危险点分析及安全控制措施10kV开关柜检修/试验作业危险点分析及安全控制措施4.5作业人员分工×××变电所10kV开关柜检修/试验作业人员分工4.检修/试验流程图××变电所10kV开关柜检修/试验流程5.作业阶段6.1开工×××变电所10kV开关柜检修/试验作业开工6.2检修/试验电源的使用×××变电所10kV开关柜检修/试验作业电源使用6.3作业内容、步骤及工艺标准×××变电所10kV开关柜检修/试验作业内容及工艺标准6.4竣工×××变电所10kV开关柜检修/试验竣工6.验收×××变电所10kV开关柜检修/试验作业验收总结7.作业指导书执行情况评估×××变电所10kV开关柜检修/试验作业指导书执行情况评估。

10kVKYN型开关柜检修作业指导书共19页

10kVKYN型开关柜检修作业指导书共19页

10kV(KYN型)开关柜检修作业指导书1 范围
本作业指导书适用于10kV (KYN型)开关柜检修工作。

2 检修前准备
2.1 备品备件(见表1)
表1 备品备件
第 1 页
2.2 工器具(见表2)
表2 工器具
2.3 材料(见表3)
表3 材料
第 2 页
2.4 危险点分析(见表4)
表4 危险点分析
第 3 页
2.5 安全措施(见表5)
表5 危险点分析
第 4 页
3 检修内容和工艺标准(见表6)
表6 检修内容和工艺标准
第 5 页
第 6 页
第 7 页
第 8 页
第 9 页
第 10 页
第 11 页
第 12 页
第 13 页
第 14 页
4 设备检修记录卡(见表7)
表7 设备检修记录卡
第 15 页
接上表
第 16 页
第 17 页
希望以上资料对你有所帮助,附励志名言3条::
1、世事忙忙如水流,休将名利挂心头。

粗茶淡饭随缘过,富贵荣华莫强求。

2、“我欲”是贫穷的标志。

事能常足,心常惬,人到无求品自高。

3、人生至恶是善谈人过;人生至愚恶闻己过。

第 18 页。

高压开关柜检修作业指导书

高压开关柜检修作业指导书

高压开关柜检修作业指导书第一篇:高压开关柜检修作业指导书高压开关柜检修作业书一、注意事项1、严格执行电力安全作业规程2、检修电源屏时,必须将各方面的电源断开,应特别注意与停电柜有关的变压器、电压互感器,必须从两侧断开,防止向停电检修的柜反送电,被拉开的刀闸应加绝缘挡板,并挂好禁示牌3、临时照明采用安全电压照明4、远距离操作时,应与现场取得联系后方可进行二、准备工作 a、接到任务通知单b、相关资料、图纸、材料的准备c、拿出高压开关柜检修标准工具单,迅速按标准工具单的要求将所需工具准备好d、根据任务单上的要求,电话咨询用户材料准备情况e、认真做好检修过程中可能碰到的风险f、拿出相关表格三、工具及材料a、工具:组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套b、材料:抹布若干、酒精两瓶、棉纱手套五副四、人员需求电力类工程师一名,技术工人4名五、工期一天六、工作步骤1、开关柜的检查a、严格按操作程序将高压配电房的有可能来电的开关断开b、将接地线挂好c、打开柜门将专用小车推至柜门前d、将专用小车固定好e、确认断路器在断开位置 f、拔出断路器的二次接线接头 g、将断路器从开关柜中抽出h、检查开关的触头,对触头用酒精进行清洗i、检查开关的机械锁或程序锁 j、将开关柜的后盖打开k、检查开关柜连接母排,主要检查其连接处,看连接螺丝是否松动l、检查母排的支撑绝缘子,对其进行清洁,若用损坏的进行更换m、打开关柜的电缆室,检查电缆接头及其支撑绝缘子,用酒精擦洗电缆头及支撑绝缘子n、清理开关柜电缆室、母线室,经两人检查后,将开关柜的电缆室门及母排门关好 o、将手车推入开关柜p、试验开关柜在断开位置、试验位置、分闸位置的动作情况q、检查断路器推入、拉出时是否有阻碍,要求出入灵活r、打开继电器门s、对所有继电器进行清扫 t、检查二次接线头的牢固情况2、避雷器的检查a、用干净抹布和酒精对其表面进行清洁b、使用2500V摇表对其进行绝缘测试,并将结果记录c、用直流泄漏工具对其进行试验,记录好电流在1mA时的电压值,重新加入电压,将电压升至75%,记录好其泄漏电流值3、电压互感器、电流互感器的检查a、使用抹布与酒精,对其表面进行清洁b、使用2500V高摇表对其进行对地绝缘检查并将结果记录好c、检查其连接头是否完好3、试验a、将所有试验按规定摆放好b、将进线电缆连接头拆开,并要求有足够的安全净距c、将出线电缆的连接头拆除,并要求有足够的安全净距d、将配个配电柜的接地刀断开e、将所有开关合上f、将PT、CT的二次侧短接g、将交流耐压试验装置的线接好h、做好试验的隔离措施i、按试验规程要求做好交流耐压试验j、测量开关的接触电阻,通100A的电流进行测量k、按断电保护的要求,将所有的继电器进行较验l、将所有试验及继电保护的数据进行记录好,并做出试验报告m、将所有继电器复位 n、拆除所有的零时防护措施 o、将开关柜所有的连接复位 p、清扫现场七、工作结束前的检查与交待1、工作现场的检查a、现场已清理、无遗留工具、仪器、任何杂物等b、检查所有的元件均已恢复,且连接良好c、会同相关人员进行检查,并说明检查过程中存在的问题,检查无误后工作结束八、工作完成后的报告与档案1、将检查内容和测量的数据记入相关表格,并存档2、将检查内容交一份给用户并一式两份,用户与永创力各一份第二篇:高压开关柜KYN28-12金属铠装中置式开关柜KYN28开关柜系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。

10kV(GG-1A)型开关柜标准化作业指导书

10kV(GG-1A)型开关柜标准化作业指导书

修试管理所
安全措施及注意事项
7
修试管理所
1.1.4
1.1.5
1.1.6 1.1.7
1.1.8
1.1.9 1.1.10
1.2 1.2.1 序号
断路器底座接地检查
真空度检查(用断路器断口间交流耐 压代替)
断路器底座接地应可靠,焊接应牢固,无松动、变形、损伤、锈蚀等现 象
外观检查,无放电痕迹及裂缝,外面揩擦清洁。在分闸位置对断路器断 口施以 42kV 工频电压 1min。在合闸位置,在断路器一次回路对地间施 以 42kV 工频电压 1min。以上绝缘试验都不得发生击穿闪络现象。
8 接地线接触不良
使用接地夹。
9 随意扩大或更改工作范围、工作内容
必须先履行工作票许可手续后,方能进入工作现场,做好“二交一查”工作。
10 梯子摆放不平稳,梯子、绝缘棒搬运未按要求 工作时梯子摆放平稳,搬运长物时应放到搬运。
11 设备漏电
检查接地线,穿绝缘鞋。更改期试验接线或试验完毕时,必须确认试验电源切断,被测试品应充分 放电,并将升压设备高压部分短路接地。
工艺标准
安全措施及注意事项
8
1.2.2 分、合闸脱扣器检修
1.2.3 传动齿轮的检修
1.2.4 传动部件、开口销的检修 1.2.5 分、合闸弹簧的检修 1.2.6 缓冲器检修
1.2.7 辅助开关与行程开关的检修
1.2.8 储能电机的检修 1.2.9 机械五防装置的检查 1.2.10 手动储能功能的检查 1.2.11 各继电器功能、接线检查 1.2.12 计数器、操作开关检查 1.2.13 检修后操作试验
9 拆、搭、移动工作台之前应交待明确安全措施、带电部位
10 搬运长物时应放倒,并且不少于 2 人。母线带电时严禁竖直放置铝排、梯子、钢材等长物。

高压开关柜作业指导书

高压开关柜作业指导书

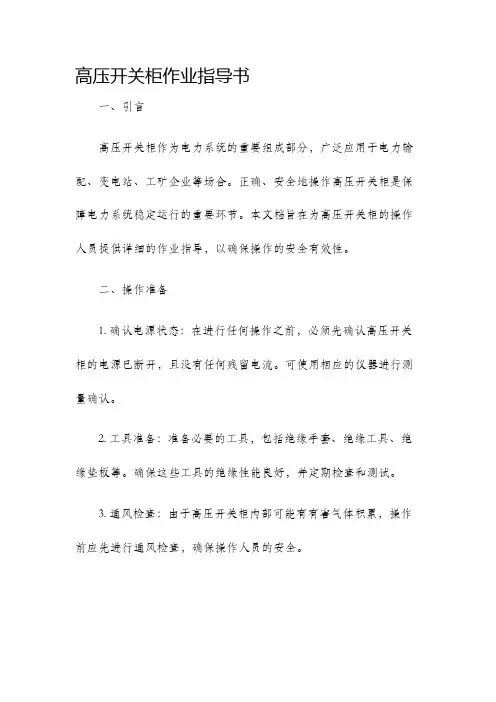

高压开关柜作业指导书一、引言高压开关柜作为电力系统的重要组成部分,广泛应用于电力输配、变电站、工矿企业等场合。

正确、安全地操作高压开关柜是保障电力系统稳定运行的重要环节。

本文档旨在为高压开关柜的操作人员提供详细的作业指导,以确保操作的安全有效性。

二、操作准备1. 确认电源状态:在进行任何操作之前,必须先确认高压开关柜的电源已断开,且没有任何残留电流。

可使用相应的仪器进行测量确认。

2. 工具准备:准备必要的工具,包括绝缘手套、绝缘工具、绝缘垫板等。

确保这些工具的绝缘性能良好,并定期检查和测试。

3. 通风检查:由于高压开关柜内部可能有有害气体积累,操作前应先进行通风检查,确保操作人员的安全。

4. 操作人员准备:操作人员必须具备相关的电力知识和操作经验,并严格按照规定进行操作。

在操作过程中,必须穿戴合适的防护服装和防护用具。

三、操作流程1. 开柜操作:a. 使用正确的绝缘工具打开高压开关柜的门。

b. 检查柜内是否有异物或掉落物,若有,必须予以清除。

c. 检查各回路的接地情况,确保接地装置正常。

2. 操作前检查:a. 检查开关柜的操作机构是否处于安全位置。

b. 检查所有的开关、隔离刀闸和断路器是否处于断开状态。

c. 检查仪表仪器的状态和准确性,如压力表、温度计等。

3. 操作过程:a. 操作人员必须持握绝缘手套,并严禁触摸带电部分。

b. 按照操作步骤,依次合闸开关、合闸隔离刀闸、合闸断路器。

c. 在操作过程中,要密切观察仪表仪器的显示和指示灯,确保各项参数正常。

d. 若操作过程中出现故障或异常情况,必须立即停止操作并上报处理。

4. 操作结束:a. 全部开关和隔离刀闸必须断开,断开前要确认是否有电流或电压存在。

b. 确定操作机构处于安全位置后,用绝缘工具关闭高压开关柜的门。

c. 清理操作现场,确保没有残留物。

四、安全注意事项1. 操作人员必须严格按照操作规程进行操作,切勿擅自修改或忽略任何步骤。

2. 操作前必须确保周围环境无爆炸性气体或易燃物质。

10KV配电变压器检修作业指导书实用版_1

10KV配电变压器检修作业指导书实用版_1

YF-ED-J9745可按资料类型定义编号10KV配电变压器检修作业指导书实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.(示范文稿)二零XX年XX月XX日10KV配电变压器检修作业指导书实用版提示:该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的,相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改,请根据实际需要调整使用。

1. 目的规范10KV配电变压器检修行为,提高10KV配电变压器的检修水平,确保10KV配电变压器的检修质量和设备运行的可靠性。

2. 适用范围本作业指导书适用于10KV干式配电变压器的大修、小修、临时检修作业,不包含更换绕组和铁芯等非标准项目的检修。

本作业指导书作为进口干式10KV配电变压器的检修作业的参考。

3. 技术术语3.1小修:常规性检修,主要对变压器附件进行检查调试。

3.2大修:变压器吊芯对配电变压器芯部检修,大修不仅对附件进行检修,更主要的是对变压器箱体内部,特别是芯体进行检修。

4. 安全措施4.1.配电变压器停电检修时,必须填写第一种工作票。

并严格按照《电业安全工作规程(发电厂及变电所电气部分)》、《绝缘电阻、吸收比和极化指数试验》、《电力变压器检修导则》、《有载分接开关运行维护导则》、《电力设备预防性试验规程》网公司有关工作票制度执行。

当线路不停电时,工作负责人应向全体人员说明线路上有电并加强监护。

4.2.作业开始前,工作负责人向参加工作的所有人员宣读工作票并交待现场安全措施、技术措施、作业方法及危险点(参加工作人员均应在第一种工作票背面签字)。

10kV架空线路检修标准化作业指导书要点

10kV架空线路检修标准化作业指导书要点
3.1.3监督工作班成员在工作过程中遵守《电业安全工作规程》;
3.1.4对施工现场的安全措施、作业环境负责检查;
3.1.5工作结束,负责全面检查并确认工作结束后汇报调度作业结束;
3.1.6按规定要求进行填写作业记录并交有关部门存档;
3.1.7对未能按规定的安全、质量、计划时间要求完成施工任务负有第一责任。
1、新拉线的线夹的舌板与拉线应紧密接触,受力后不应滑动。
2、线夹的凸肚应在尾线侧,安装时不应使线股损伤;
3、拉线弯曲部分不应有明显得松股,其断头应用镀锌铁丝扎牢,线夹尾线宜露出300~500mm,尾线回头后与本线应采取有效方法扎牢或压牢;
4、同组拉线使用两个线夹时,其线夹尾端的方向应统一。
1.将旧拉线拆除
10kV

视线路情况而定
5
绝缘手套

每组1副
6
验电器
10kV

每组1支
绝缘工器具机械及电气强度均应满足安规要求,周期预防性检查性试验合格
5.1.5补修导线工器具

序号
名 称
型 号
单 位
数 量
备 注
1
传递绳
φ12

1
2
滑车
1T

1
3
预绞丝或铝包带

按实际情况定
4
接地线10kV副视线路况而定5绝缘手套
验电
挂接地线
工作许可
架空线路全线检修
添补及调整塔材、螺丝、脚钉
紧固螺栓
调整、更换拉线
绝缘子清扫
补修导线
对检修工作进行自验收
工作终结、
清理现场
拆除安全措施
工作票终结
28

10KV高压开关柜检修规程完整

10KV高压开关柜检修规程完整

本标准规定10KV开关柜检修及校验规程1.通用检修工艺及考前须知检修所需人员及机具材料1.1所需人员:3〜6人.1.2工具:常用电工工具及专用检修工具.1.3材料:润滑油1kg,油漆〔红、黄、绿各1kg/台〕,扁油刷1把,抹布0.5kg, 防锈漆2kg,干黄油2kg.1.4开关柜检修前,了解设备的运行状况,存在的缺陷.1.5根据大修工程,制定大修进度,工时方案、备品备料、人员安排.1.6熟悉设备图纸,安装说明书1.7组织工作班成员学习检修规程.1.8向工作人员交代技术要求及平安举措.1.9检修前办理好相关检修工作票;认真填写相关检修记录.2.检修周期〔表1〕表13.高压开关柜的检修说明3.1高压开关柜的检修,包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备,关于开关柜内的独立设备,如本检修工艺未详细说明, 可参见相关设备的检修工艺.3.2开关柜内二次回路每三月检查一次,对小车隔离触指进行检查;操作机构的合闸与分闸线圈的电阻,每二年测量一次.4.高压开关柜日常维护工程和要求4.1检查、清扫开关柜,柜体清洁无灰尘.柜面观察窗清洁透明.4.2柜面元件安装端正,接线牢固,电度表、高压带电指示装置、继电器及信号灯工作正常,符合相关规定.检查开关位置指示信号灯指示正确.4.3检查开关柜密封良好,门锁齐全,机械和电气带电闭锁装置作用可靠,在有电情况下不能翻开柜门. 手车位置检测行程开关作用良好, 能正确反映手车位置.开关机械位置闭锁装置作用良好. 检查二次回路连接牢固,接线正确.4.4拉出手车,检查开关柜后部带电防护档板作用良好,开关手车拉出后能自动复位.4.5检查柜体接地良好,手车接地轨道接触良好,外表无锈蚀现象,并涂干黄油. 手车推拉应轻松灵活,到位后能自动闭锁定位,无卡滞现象.4.6电流互感器及过电压吸收装置.用抹布擦拭互感器及过电压吸收装置外表, 检查一次接线紧固情况.检查互感器二次端子和铁芯接地良好.检修工艺及质量标准5.高压开关柜的方案检修高压开关柜中修要编制详细的检修方案,工区进行讨论修改通过后,上报部门审批前方可进行作业.5.1真空断路器检修.清扫断路器绝缘子和真空室,用抹布擦拭干净.检查储能弹簧应无变形,无锈蚀现象.传动轴转动灵活,并注润滑油.各零部件应正常完好.由于分、合闸时的震动致使螺钉、开口销松动阻碍机构的正常工作,因此,各固定螺钉、开口销等应齐全牢靠.各部螺栓连接巩固,受力均匀.检查三相触指弹簧应无变形,接触面无发热变色现象.5.2微机保护单元检修.清洁保护单元外部端子,用干扁油刷刷干净,各部件应正常完好无松动发热现象.保护定值及压板投退检查,应与台帐相符,对保护单元进行校验.更换保护单元前应仔细核对单元类型,并根据新保护单元提供两个版本图纸及施工方案报电控部审批前方可进行.5.3电流互感器检修.用抹布擦拭互感器外表,检查互感器二次端子和铁芯接地良好.撤除电流互感器所有一次线后进行校验,更换电流互感器应仔细核对设备型号,先校验前方可更换.完美整理5.4过电压吸收装置检修.用抹布擦拭外表,一次线撤除,一次线严禁拉提. 按规程进行校验,不合格进行更换.5.5小修全部工程检修工艺及质量标准。

高压开关柜作业指导书

高压开关柜作业指导书

目录1. 适用X围12. 编写依据13. 作业流程14. 安全风险辨识与预控15. 作业准备26.作业方法47. 质量控制措施与检验标准61.适用X围本作业指导书适用于变电站内10kV 小车式、固定式高压开关柜的安装作业。

哈密星星峡35kV 变电站采用XX重开电气XX提供的固定式高压开关柜,型号为KYN28A-12。

安装包括:配电盘安装、硬母线安装、真空断路器检查、二次回路检查与接线的安装作业。

2. 编写依据表2-1编写依据3.1 作业(工序)流程图图3-1 作业(工序)流程图4.安全风险辨识与预控表4-1 危险点辨识与预控措施施工单位检查人:监理单位检查人:日期:日期:注1:对存在风险且控制措施完善填写“√”,存在风险而控制措施未完善填写“×”,不存在风险则填写“一”,未检查项空白。

注2:安全风险辨析与预控措施表在有新的风险因素与预控措施时可增加补充,下同。

5. 作业准备5.1 人员配备表5-1作业人员配备5.2 工器具与仪器仪表配置表5-2 主要工器具与仪器仪表配置6.作业方法6.1施工准备技术准备:按规程、厂家安装说明书、图纸、设计要求与施工措施对施工人员进行技术交底,交底要有针对性。

人员组织:技术负责人、安装负责人、安全质量负责人和技术工人。

机具的准备:按施工要求准备机具并对其性能与状态进行检查和维护。

施工材料准备:焊条、螺栓、油漆等。

6.2基础检查6.2.1 用经纬仪与钢卷尺对开关柜基础进行核对尺寸,检查基础槽钢长度、宽度、标高与相对位置是否符合设计要求,以与检查基础槽钢的直线度和水平度,误差不得超过允许值;检查高压与控制电缆的孔洞是否对应开关柜的排列布置。

6.2.2 清除基础槽钢面上的灰砂,完成槽钢的接地工作,测量基础槽钢的水平度和不直度,找出最高点,并标注高差,开关柜宜从中间开始就位。

6.3 搬运与开箱检查6.3.1 现场搬运盘柜(1)开关柜的搬运设专人指挥,配备足够的施工人员,以保证人身和设备安全。

高压开关柜作业指导书

高压开关柜作业指导书

高压开关柜作业指导书高压开关柜作业指导书(一)一、引言高压开关柜是电力系统中非常重要的设备之一,用于控制和保护电路。

为了确保高压开关柜的正常运行,本文将详细介绍高压开关柜的作业指导。

二、作业前准备1. 熟悉高压开关柜的基本结构和原理,了解相关操作规程。

2. 确认开关柜的通电状态和工作环境是否安全稳定。

3. 检查所需工具和设备是否完备,如绝缘手套、绝缘靴、工具箱等。

4. 做好防护措施,如穿戴绝缘工具、带好安全帽等。

三、作业步骤1. 开启高压开关柜门,确保柜内无明火、异味等危险情况。

2. 检查各种开关的位置和状态,并做好记录。

3. 根据实际需求,选择合适的操作方式。

如手动操作、远程控制等。

4. 操作前,先确认所需操作的开关是否处于停止状态,并拉下备开关。

5. 操作时,要轻拿轻放,避免用力过猛或拧紧过度,以免损坏设备。

6. 操作过程中,要保持清洁卫生,及时清除杂物和灰尘。

7. 操作后,关闭高压开关柜门,确保安全可靠。

四、应急处理1. 遇到设备异常或故障时,首先切断电源,并立即报告上级。

2. 在应急情况下,严禁擅自操作,应按照规定流程处理。

3. 在作业过程中,如遇短路、漏电等情况,应立即停止操作,并采取应急措施。

高压开关柜作业指导书(二)五、作业注意事项1. 严格遵守作业规程和操作流程,确保作业安全。

2. 操作时应集中注意力,切勿分心或大意。

3. 操作人员必须经过专业培训和持证上岗,具备相关技能和知识。

4. 严禁在高压开关柜附近吸烟、使用明火等危险行为。

5. 操作人员要注意个人防护,严格按照规定穿戴绝缘工具和防护设备。

6. 严禁擅自改变高压开关柜的接线、调整参数等操作。

7. 不得将高压开关柜用于不正当用途,防止违规操作。

六、作业结束1. 完成作业后,将高压开关柜恢复到正常工作状态,并做好记录。

2. 清理作业现场,保持整洁。

3. 及时将作业情况报告上级,并做好相关资料整理和存档。

七、结语高压开关柜的作业是一项非常重要的工作,要严格按照操作规程进行,确保作业安全和设备正常运行。

10kVGG1A开关柜小修维护作业指导书

10kVGG1A开关柜小修维护作业指导书

Q/×××××变电站10kV××线×× GG-1A型高压开关柜(配ZN28真空断路器、CD10机构)小修、维护标准化作业指导书(范本)编写:年月日审核:年月日批准:年月日作业负责人:作业日期年月日时至年月日时蚌埠供电公司1 范围1、本作业指导书适用于××变电站10kV××线×× GG-1A型高压开关柜(配ZN28真空断路器、CD10型电磁机构)的小修、维护工作。

2、在使用本作业指导书时,如发现设备缺陷或异常,工作负责人可根据设备具体情况,增加工作内容,以消除缺陷,并在作业指导书内记录。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

《国家电网公司电力安全工作规程(变电站和发电厂电气部分、电力线路部分)(试行)》的通知国家电网安监[2005]83号GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程(热力和机械)DL/T 596—1996 电力设备预防性试验规程真空断路器安装使用说明书CD10型电磁机构安装使用说明书GG-1A型高压开关柜安装使用说明书3 工作准备3.1 准备工作安排3.2备件、材料、仪器3.3 危险点分析及预控3.4 安全措施4、作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 检修内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估Word文档仅限参考Word文档仅限参考。

10kV开关柜温升测试标准化作业指导书

10kV开关柜温升测试标准化作业指导书

10kV开关柜温升测试标准化作业指导书1. 背景和目的本作业指导书旨在规范化10kV开关柜温升测试的操作流程,确保测试结果准确可靠。

通过测试开关柜在运行过程中的温度变化,可以评估其工作状态和热负荷情况,为设备的运行和维护提供依据。

2. 测试准备在进行10kV开关柜温升测试之前,需要做好以下准备工作:- 确保测试仪器和传感器的准确性和可靠性。

- 检查开关柜的运行状态,并确保所有部件和连接都正常。

- 检查测试环境,确保温度、湿度等条件符合测试要求。

3. 测试步骤3.1 测量初始温度在测试开始前,首先测量开关柜各部件的初始温度,包括接线端子、电气元件、导电材料等。

记录并标明测量位置。

3.2 运行测试将开关柜接通电源,并按照正常运行状态进行测试。

期间,记录不同时间点的温度变化,并标明测量位置。

3.3 测量终止温度在测试结束后,测量开关柜各部件的终止温度。

确保测试过程中没有出现异常情况。

4. 数据处理和分析根据测试步骤中记录的温度数据,进行数据处理和分析。

可以采用以下方法:- 计算开关柜各部件的温升,即终止温度减去初始温度。

- 绘制温度变化曲线图,以观察温度变化趋势。

- 比较测试结果与标准要求,评估开关柜的工作状态和热负荷情况。

5. 报告编制根据测试结果和数据分析,编制测试报告。

报告应包括以下内容:- 测试的目的和背景。

- 测试的方法和步骤。

- 测试结果和数据分析。

- 对开关柜工作状态和热负荷情况的评估。

- 结论和建议。

6. 安全注意事项在进行10kV开关柜温升测试时,需要注意以下安全事项:- 在操作过程中,确保符合相关的安全标准和规定。

- 使用合适的个人防护装备,如手套、眼镜等。

- 在操作高压设备时,遵循正确的操作程序和操作规范。

以上是10kV开关柜温升测试标准化作业指导书的内容。

通过按照指导书的操作流程进行测试,我们可以准确评估开关柜的工作状态和热负荷情况,为设备的运行和维护提供依据。

最新10kVKYN型开关柜检修作业指导书

最新10kVKYN型开关柜检修作业指导书

10k V K Y N型开关柜检修作业指导书
10kV(KYN型)开关柜检修作业指导书1 范围
本作业指导书适用于10kV (KYN型)开关柜检修工作。

2 检修前准备
2.1 备品备件(见表1)
表1 备品备件
2.2 工器具(见表2)
表2 工器具
仅供学习与交流,如有侵权请联系网站删除谢谢2
2.3 材料(见表3)
表3 材料
2.4 危险点分析(见表4)
表4 危险点分析
仅供学习与交流,如有侵权请联系网站删除谢谢3
2.5 安全措施(见表5)
表5 危险点分析
3 检修内容和工艺标准(见表6)
表6 检修内容和工艺标准
仅供学习与交流,如有侵权请联系网站删除谢谢4
仅供学习与交流,如有侵权请联系网站删除谢谢5
仅供学习与交流,如有侵权请联系网站删除谢谢6
仅供学习与交流,如有侵权请联系网站删除谢谢7
4 设备检修记录卡(见表7)
表7 设备检修记录卡
仅供学习与交流,如有侵权请联系网站删除谢谢8
接上表
仅供学习与交流,如有侵权请联系网站删除谢谢9
仅供学习与交流,如有侵权请联系网站删除谢谢10。

10kV高压室开关柜安装作业指导书

10kV高压室开关柜安装作业指导书

10kV高压室开关柜安装作业指导书10kV 高压开关柜作业指导书一、执行技术标准NO. 标准名称1 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-902 《电气装置安装工程母线装置施工及验收规范》GBJ149-903 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-924 《电气装置安装工程电气设备交接试验标准》GB50150-915 《电气装置安装工程接地装置施工及验收规范》GB50169-926 《中华人民共和国工程建设标准强制性条文》(电力工程部分) 5 《防止电力生产重大事故的二十五项重点要求》(国家电力公司2000-9-28) 6 《佛山电力工业局反事故技术措施》7 《佛山电力工业局电力设备交接试验规程》(修订稿)110kV 高压开关柜作业指导书二、施工程序 2.1工序流程BD-GA—01安装前验收BD-GA—02设备安装BD-GA—03设备检查及调试210kV 高压开关柜作业指导书二、施工程序2.2工序总体安排工序名称工作内容BD-GA—01-01基础验收 BD-GA—01安装前验收 BD-GA—01-02开箱检查、核对型号BD-GA—02-01设备安装就位 BD-GA—02设备安装 BD-GA—02-02母线安装BD-GA—03-01柜内设备检查调试 BD-GA—03设备检查及调试 BD-GA—03-02设备耐压试验310kV 高压开关柜作业指导书三、施工准备3.1施工机具及仪器准备NO. 品名型号/规格适用阶段 1 水平仪安装前验收 2 手动液压车安装前验收 3 悬垂线安装前验收 4 力矩扳手、呆扳手设备安装 5 开关特性测试仪检查、调试 6 游标卡尺检查、调试检查、调试 7 高压试验操作箱检查、调试 8 试验变压器检查、调试 9 兆欧表 1000V检查、调试 10 兆欧表 2500V检查、调试 11 万用表检查、调试 12 大电流发生器 1000A检查、调试 13 标准CT、PT 0.2级检查、调试 14 电流、电压表检查、调试 15 三相调压器410kV 高压开关柜作业指导书三、施工准备3.2施工力量施工阶段建议总人数负责人安全监护人计划/完成时间BD-GA—01-01 3人 1人 1人 1天BD-GA—01-02 8人 1人 1人 1天/室BD-GA—02 6人 1人 1人 6天/室BD-GA—03 6人 1人 1人 2天/室510kV 高压开关柜作业指导书四、记录控制受控编号 NO. 记录名称份数适用范围1 设备开箱检查记录变(电)1—3 每只木箱1份2 变电工程质量等级汇总表变(电)1—4 按部颁标准填写 3 真空断路器安装调整记录变(电)2—7 每台1份 4 开关柜安装记录变(电)2—21 每柜1份 5 10kV开关柜安装过程质量控制表 HY—R—变安010 每柜1份 6 变流器特性试验记录 HY—R—变调002 每组1份 7 馈线微机保护装置试验报告(一) HY—R—变调005.01 每组1份 8 馈线微机保护装置试验报告(二) HY—R—变调005.02 每组1份 9 安全、环保措施确认表 HY-R-安-001 每项目1份 10 现场安全检查评分表 HY-R-安-002 每工程1份广东省广电集团公司质量控制卡11 隔离开关安装 BD05 12 硬母线安装 BD08 13 开关柜安装 BD12 14 干式电抗器安装 BD15 15 10kV真空开关试验 BD22 16 氧化锌避雷器试验 BD23说明:1、业主对提交的记录表格份数有要求时,按业主要求提供;2、广电集团质量控制记录卡,应统一按公司提供的格式及控制级别填写。

10KV高压开关柜检修作业指导书-8#区域变I段

10KV高压开关柜检修作业指导书-8#区域变I段

恒力石化(大连)炼化有限公司10KV高压开关柜检修作业指导书作业项目:批准:审核:编制:刘宝山2020-00-00发布 2020-00-00实施10KV高压开关柜检修作业指导书1 范围本指导书适用于恒力石化(大连)炼化有限公司10KV高压开关柜检修工作。

KYN28-12型高压开关柜的检修。

包括检修周期、检修项目、工艺、工序及质量标准。

2 本指导书涉及的文件、技术资料和图纸2.1 KYN28-12铠装移开式金属封闭开关设备安装使用与维护手册(常太)2.2 DL408-91《电业安全工作规程(发电厂和变电所电气部分)》2.3 GB50150-91《电气装置安装工程电气设备交接试验标准》2.4 Q/CDT 107 001-2005《电力设备交接和预防性试验规程》2.5 GB 3906、GB 11022、DL/T 404等规范标准2.6 GB50149-2010《电气装置安装工程母线装置施工及验收规范》2.7 《发电厂及电力系统反事故技术措施汇编》(电气部分)2.8 《电力设备典型消防规程》(DL 5027-1993)2.9 《火力发电厂与变电所设计防火规范》(GB 50229-1996)2.10 《交流电气装置的接地》(DL/T 621-1997)2.11 《电气检修工艺规程》(2008)3 安全措施等相关要求3.1 严格执行《电业安全工作规程》3.2 工作人员认真执行现场安全措施。

3.3 停电等安全措施完善并符合现场实际。

3.4 开工前召开专题会,对各检修参加人员进行组内分工,并且进行安全、技术交底。

3.5 必须办理一般作业票、电气一种工作票,登高作业许可证等票证。

3.6 参加检修的人员须熟记熟背本作业指导书的检修项目、工艺流程及质量标准等。

3.7 参加本检修项目的人员必需持证上岗,并熟记本作业指导书的安全技术措施。

3.8 工作人员认真执行现场安全措施。

3.9 检查验证相关停电等安全措施的完善性并与现场实际相对应。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10KV高压开关柜检修作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。

1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103)2.2 行业标准《铁路电力设备安装标准》(铁机字1817号)2.3 《西安铁路局电力设备检修管理细则》(西机函〔2005〕46 号)考评标准:指导书使用范围不正确减5分;引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察,班组提报停电计划。

3.1.2 作业班组对作业高压开关柜进行修前鉴定,对需要处理的问题进行归纳整理,移交给工作票签发人。

考评标准:未对检修区段进行勘察减2分,未对设备进行修前调查鉴定,确定检修重点减5分。

3.2 由各单位调度或工区(检修车间)按照相关规定时间,将具体停电时间电话或书面通知用户,并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准:未通知用户减5分,记录未填写减3分。

3.3 工作票(倒闸票)签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求,提前一天签发电力停电作业工作票(倒闸票)。

工作票签发人指派的工作执行人(领导人)1人,作业人员数量必须满足许可、检修、监护等需要(5人以上)。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核,审核无误后双方分别签字确认。

考评标准:工作票签发人指派的工作人员未满足要求减5分,工作票(倒闸)票签发完后未提前交工作执行(领导)人减2分,审核后双方未签字确认减2分,签发工作票内容有误不合理减3分。

3.4 召开预想会3.4.1 由工作执行(领导)人组织作业组全体人员召开工前预想会,进行技术交底和安全交底,并分配工作任务。

3.4.2 危险点及控制措施3.4.3 进行图示分工,工作执行人工作领导人(或)宣读工作票、倒闸票、网络图,合理安排安全措施及工作任务,做到每一名工作组员都知道工作地点、内容、和停电范围,并进行部分提问。

3.4.4重要负荷确认备用电源正常。

3.4.5工作监护人在现场不间断地监护。

3.4.6工作组员听从工作领导人(工作执行人)和调度的指挥,工作领导人(工作执行人)不得参加具体检修作业。

考评标准:未召开预想会减10分,预想会预想存在漏项及关键卡控点未涉及到减3分,未对人员进行分工减5分,分工不明确减2分。

3.5 工器具、材料准备考评标准:工器具、材料缺少一项减2分;未按照规定进行工器具、材料出入库登记减3分。

3.6 出发前检查3.6.1 工作执行(领导)人出发前检查人数及作业人员精神状态。

3.6.2 工作执行(领导)人检查所带的工器具、材料质量、数量满足需要。

考评标准:出发前未检查人数、工器具、材料减2分。

四、现场检修作业4.1 停电操作及许可工作4.1.1 需要配电所或上级变电站停电的,工作执行(领导)人向电力调度申请停电,配电所值班员根据电力调度命令进行倒闸作业,并做好相应的地线设置工作。

4.1.2由工作执行(领导)人向电力调度申请停电,工作许可人根据电力调度命令断开线路上的断路器或隔离开关,工作许可人负责布置现场的安全措施,并向工作执行人汇报安全措施布置情况。

4.1.3 许可开始工作的命令,应由工作许可人亲自传达工作执行人(工作领导人)。

电话传达时,工作许可人及工作执行人要记录清楚,并复诵核对无误;当面下达时,工作许可人和工作执行人都应在工作票上记录许可时间,并签名。

工作执行人接到工作许可人许可工作的命令后,下令开始检修作业。

考评标准:工作许可人未布置现场安全措施,开始传达开工命令减20分,安全措施布置完毕未传达给工作执行人减10分,工作执行人未得到工作许可人开工命令直接下达开工检修命令减20分。

4.2 10KV高压开关柜检修4.2.1 作业组成员根据自己分工对设备进行检修作业,作业人员打开高压柜前核对柜体名称及编号、确认无误后方可开始作业。

考评标准:作业人员在作业前未核对柜体路名称及编号减2分。

4.2.2主触头的检修,主触头接触面无过热、烧伤痕迹,镀银层无脱落现象。

考评标准:主触头有接触面过热、烧伤痕迹,镀银层有脱落现象未处理减5分。

4.2.3触头弹簧的检修, 触头弹簧无锈蚀、分流现象。

考评标准:触头弹簧有锈蚀、分流现象未处理减5分。

4.2.4导电臂的检修,导电臂无锈蚀、起层现象。

考评标准:导电臂有锈蚀、起层现象未处理减5分4.2.5清除刀片、触头间氧化物,有烧损的刀片和触头应打磨或更换,接触面应使用“0”号砂纸打磨光滑。

考评标准:未清除刀片、触头间氧化物减5分,未处理烧损的刀片和触头减10分。

4.2.6调整刀片和固定触头接触压力,用0.05×10mm塞尺检查局部塞入不大于6mm。

考评标准:未调整刀片和固定触头接触压力减5分。

4.2.7调整分合位置,断开刀片时,刀片与接触头距离为180mm合入时刀片距静触头底部保持3~5mm。

刀片与静触头两接触应是同一中心线,若有偏移,应调整触头或刀片位置。

4.2.8三相刀片合入深度应保持一致,不同期误差不大于3mm,否则应调节传动拉杆或拉杆绝缘子的调节螺丝。

考评标准:检修方法错误减5分。

4.3 机构和传动部分4.3.1轴套、轴销轴套应具有自润滑措施,应转动灵活,无锈蚀,新换轴销应采用防腐材料。

4.3.2传动部件的检修传动部件应无变形、无锈蚀、无严重磨损,水平连杆端部应密封,内部无积水,传动轴应采用装配式结构,不应在施工现场进行切焊配装。

4.3.3机构与传动轴的连接紧密,定位销无松动,机械锁销应完好牢靠。

4.3.4清除操作机构积灰盒脏污,检查各部螺丝垫圈,销子完整。

考评标准:未检查每项减5分。

4.4 绝缘子4.4.1清扫绝缘子,表面应光洁发亮,无放电痕迹、裂纹、斑点。

固定瓷瓶应无松动现象,基座无变形,腐蚀和损伤,活动绝缘子与操作机构的紧固螺钉,连接销子及垫片应完整。

4.4.2绝缘子完好、清洁,无掉瓷现象,上下节绝缘子同心度良好。

4.4.3法兰无开裂,无锈蚀,油漆完好,法兰与绝缘子的结合部位应涂防水胶。

考评标准:未检查每项减5分。

4.5金具4.5.1 金具无锈蚀,横担不倾斜、不偏移。

4.5.2 横担、抱箍的对应螺栓,长短、直径应一致。

4.5.3 高压杆顶支持器安装位置应符合标准。

4.5.4 垫片齐全。

4.6 接地线:4.6.1 从接地极引地线,必须是不小于25平方毫米的镀锌钢绞线、直径6毫米圆钢、截面48平方毫米厚度4毫米的扁钢,连接线也可用不小于25平方毫米的铝绞线代替。

4.6.2 接地引下线在敷设前应先矫正,敷设在直线段不应有高低起伏及弯曲现象。

4.6.3 接地引下线在易受机构损坏的地区,在地上1.7米至地下0.3米处加防护。

4.6.4 电气设备的接地引下线在地上1.8米处设断接卡,断接卡处用接线板或并沟线夹连接。

6.5 接地引下线的固定点间距离应均匀,垂直方向间隔为1.5米,水平方向为1米转弯处及端部固定点为0.5米。

4.7 检修验收4.7.1工作领导人(或工作执行人)详细检查工作质量。

4.7.2 工作组员清理工作现场的工具、材料等物品。

4.8 检修终结及恢复送电4.8.1由工作领导人(或工作执行人),安排工作许可人认真清点工作组员,确认工作人员全部从作业设备上撤离,检查现场无遗留物品。

安排工作许可人撤除安全措施。

并向电力调度申请消除作业命令。

4.8.2由工作领导人(或工作执行人)要倒闸令,安排许可人倒闸送电并在工作票上签字确认。

考评标准:工作执行人(工作领导人)对检修质量未检查减2分,工作许可人未确认人员、机具撤出、安全措施撤除现场减5分。

五、作业结束阶段5.1 召开收工会5.1.1 作业结束后工作执行人(领导人)要组织全体作业组成员召开收工会。

5.1.2 收工会内容要包括:人员组织情况、检修任务完成情况、作业中存在的安全和设备质量问题、下次检修注意事项或整改措施等。

考评标准:作业结束后工作领导人未组织全体作业组成员召开收工会减5分;收工会程序不正确、内容不全按照《电力设备检修预想会及收工会指导书及考评标准》的规定执行。

5.2 统计、上报检修进度及设备问题处理情况5.2.1作业组根据本次作业完成情况,按段要求向生产调度、生产技术科等部门上报作业完成情况及检修进度。

5.2.2 对本次作业处理的或新发现、未处理的设备问题要重点向生产调度、生产技术科等部门汇报并填写相应的设备缺陷台账记录。

考评标准:作业组未按照规定向段生产调度、生产技术科等部门上报作业完成情况及检修进度减5分;对发现、处理的设备问题未向段生产调度等部门汇报并填写设备缺陷台账记录减5分。

5.3 资料归档5.3.1 作业组整理本次作业相关记录,相关人员进行签字确认。

5.3.2 作业组成员确认记录、资料填写完成,符合段相关规定后,将记录、资料归档、保存。

考评标准:作业记录填写不全每缺1种减3分;填写不规范每处减1分;需要工作执行人确认的未由工作执行人确认、签字每处减2分。

5.4 工器具、材料入库5.4.1 作业结束后,作业组要及时将工器具、材料入库。

5.4.2 对作业消耗的材料要及时填写材料消耗记录。

考评标准:作业组未及时将工器具、材料入库的减5分;对作业消耗的材料未及时填写材料消耗记录的减3分;填写不正确或漏项的每处减1分。
