51单片机仿真器简介

51单片机常用外设(硬件)软仿真

51单片机常用外设（硬件）软仿真（陕西师范大学物理学与信息技术学院，杨春江,西安，710062）摘要：单片机体积小,功能强,具有很强的灵活性，具有逻辑判断，定时计数等多种功能，广泛应用于仪器仪表，家用电器，医用设备的智能化管理和过程控制等领域。

以单片机为核心的嵌入式系统已经成为目前电子设计最活跃的领域之一。

但在嵌入式系统的中，开发板成本高，特别是对于大量的初学者而言，还可能由于设计的错误导致开发板损坏。

然而我们也发现基于51单片机的嵌入式应用几乎都要用到这几种常用外设硬件（51单片机，LED，LCD，RAM，键盘，D/A，A/D）。

Proteus 就是一款功能强大的EDA仿真软件。

它拥有丰富的库元件，尤其是动态外设的仿真极大地补充了其他仿真软件的不足；虚拟工具箱的引入为仿真测试提供了方便。

本文以51单片机为例具体分析了该软件在仿真微处理器及其外设硬件方面的独到之处，protues能有效的仿真51单片机及其常用外设硬件，大幅提高开发效率和降低开发成本。

关键词:51单片机Proteus软仿真常用外设（硬件）0.引言单片机应用技术所涉及到的试验实践环节比较多，而且硬件投入比较大。

在具体的工程实践中，如果因为方案有误而进行相应的开发设计，会浪费较多的时间和经费。

所以进行软件的软仿真是非常有用和必要的。

有一点必须先肯定，软件仿真不能替代硬件仿真。

软件仿真只是对硬件的仿真模拟，但是软件仿真仍有必要。

目标系统是千变万化的，需要开发者去实现。

实现可能需要相当长一段时间，甚至完成后不能随意调试，因此有必要对目标系统进行模拟或仿真，以便开发、检测嵌入式软件。

外围设备软件仿真可以快速建立开发目标的模拟系统。

由于各仿真部件是软件，因此只要部件存在，就没有采购、制作电路板的过程。

将各部件按规则布置、用软件连接，就构成了目标模拟系统。

外围设备软件仿真可以使嵌入式的软件设计与硬件设计相对独立。

软件设计者可以先在模拟软件上进行功能和逻辑测试，从而减少了对硬件的依赖。

Keilc51单片机仿真机使用说明

K51U/Keil_CPU单片机仿真机使用说明K51U/Keil_CPU是一个支持keil c51 设计软件的软件断点仿真机。

使用一片SST89C58 单片机和一片AT90S8515 单片机来实现仿真功能(主CPU 和用户CPU)，两片CPU 之间通过一根I/O 引脚通讯(通讯速率在33 兆晶振时约100KBPS)，主CPU 负责跟keil c51 通讯，用户CPU 只跟主CPU 通讯.结构框图：一，主要功能和特性：1 支持串口的仿真功能2 串口中断用户可以使用3 不占用定时器24 完全仿真p0 p2 口5 支持89C52 等嵌入式CPU 仿真6 占用1 条I/O : P3.57 ISP 在线编程,在线下载8 仿真频率最高33 兆9 支持同时最多10 个断点10 支持单步,断点,全速运行11 支持汇编,c 语言,混合调试12 支持KEIL C51 的IDE 开发仿真环境UV1 UV2(V5.20 V6.02 V6.10 V6.12 V6.14)13 单步执行时间(60 毫秒)14 程序代码载入(可以重复装载,无需预先擦除用户程序空间)15 SFR 读取速度(128 个)200 毫秒16 跟踪记录(trace record)256 条17 可以仿真标准的89c51 89c52 89c58 等51 内核的单片机仿真二，如何使用：1 如何接仿真机的接线把K51U/Keil_CPU按CPU正视方向插入用户板CPU/实验仪CPU插卡区。

系统通信口：要接到你的电脑的串口，这是跟keil c51 进行通讯的接口，keil c51 通过这个串口发命令到仿真机。

（实验仪通信开关：KB6->51）用户通信口：是连接到你的仿真CPU 的串口的,用来监视你的CPU 的串口发出的数据的.如果你的程序没有用到串口,就不用接到电脑的串口. 如果你想看你的单片机的串口发出的数据,就要连接到你的电脑的串口(这时需要使用你的电脑的两个串口.)2 如何设置Keil C51 仿真机的工作参数?这里拿keil c51 V6.14 来说明keil c51，v6.02,v6.10,v6.12 的设置跟v6.14是一样的.1.先打开一个工程文件，如果你没有工程文件就要先建立一个，这里拿keil c51提供的hello.prj 为例子说明用鼠标点击菜单的project 选择open project 如图：2.选择keil\c51\examples\hello\hello,点击打开如图：3 选择菜单的Project->Option for Target 'Simulator',如图：3.1，选择C51 栏的设置如图:删掉define:里的MONITOR51 这几个字母,如果define 栏是空的可以跳过这一步:删掉MONTOR51 之后的设置如下图,不要点击确定,因为还要进行其他设置:附注:3.1 的步骤是调试keil 提供的这个Hello 工程才需要做的,对你自己建立的工程不需要这个设置,你自己的工程可以跳过这步,直接进行下一个设置.在这里用红色来写这个说明,是需要引起用户注意,一些用户买回仿真机之后,然后说调试到第二步就死机了.把仿真机退回换一个新的,结果还是这样,我检查了退回的仿真机,仿真机没有问题.而是忽略了要做这一步的设置.这是我的说明文件漏掉了这一步的说明,特此更正.4 选择debug 栏的设置项目Us e：Keil Monitor-51 DriverLoad Application at Star t：选择这项之后keil 才会自动装载你的程序代码Go till mai n：调试c 语言程序时可以选择这一项，pc会自动运行到main 程序处点击上图的Settings,打开新的窗口，Port:设置你的串口号为仿真机的串口连接线所连接的串口Baudrate:设置为57600 仿真机固定使用57600bps 跟keil 通讯Serial Interrupt:选中它Cache Options: 可以选也可以不选，推荐选它这样仿真机会运行的快一点，最后点击ok 和确定关闭你的设置5 编译你的程序选择Project -> Rebuild all target files6.编译完毕之后选择Debug->Start/Stop Debug Session,就进入仿真了7 装载代码之后在左下角显示如图Connected to Monitor-51 V1.0表示连接到仿真机仿真机的版本号为1.0 这是我的第一个版本Load "C:\\Keil\\C51\EXAMPLES\\HELLO\\HELLO"表示代码装载成功8 其他的调试方法跟软件仿真是一样的三，K51U/Keil_CPU开关设置1，如何使用用户板的晶振答:板上有一个拨码开关是8 路的默认的设置如上图设置的位置如下1 ON2 OFF3 OFF4 OFF5 OFF6 OFF7 OFF8 ON拨码开关拨到右边为ON, 左边为OFF其中的123 路拨码开关是设置使用仿真板的晶振还是用用户板的晶振默认是用仿真板上的晶振为hz 的要使用用户板的晶振请将123 路设置为1 OFF2 ON3 ON2，如何使用用户板的复位其中的第4 路拨码开关是设置使用仿真板的复位RESET 还是用用户板的复位(RESET)，默认是用仿真板上的复位，就是SST89C58 的RESET 脚不连到用户板，要使用用户板的复位就是SST89C58 的RESET 脚连到用户板,请将第4 路设置：4 ON使用看门狗复位时最好设置为OFF .3，如何在仿真板脱机运行用户程序1 ON2 OFF3 OFF4 OFF5 OFF6 OFF7 ON8 ON4，如何使用板上的电平转换电路其中的第5 6 路拨码开关是设置使用仿真板的MAX232 做为电平转换还是用用户板的电平转换，默认是用用户板上的转换，要使用仿真板的串口将第5 6 路设置为5 ON6 ON这时才可以通过我提供的第二条串口线来查看串口的输入输出5, 我的程序可以使用P3.5 吗答:由于监控系统要使用P3.5 来进行通讯，最好不要使用。

自制51芯片仿真器完全手册

自制51芯片仿真器完全手册初学51单片机或是业余玩玩单片机开发，每次总要不断的调试程序，如没有仿真器又不喜欢用软件仿真，那只有每次把编译好的程序烧录到芯片上，然后在应用电路或实验板上观察程序运行的结果，对于一些小程序这样的做好也可以很快找到程序上的错误，但是程序大了，变量也会变的很多，而直接烧片就很难看到这些变量的值了，在修改程序时还要不断的烧片实验，确实很麻烦，这时如果有一台仿真器就会变得很好方便了。

但一台好的仿真器对于业余爱好者来说确实有一些贵，在这里介绍这种易于自制的51芯片仿真器虽然有一些地方不够完善，但还是非常适于初学51单片机的朋友和经济能力不是很好的业余爱好者。

这个仿真器的仿真CPU是使用SST公司的SST89C58或SST89C54（其它相容的芯片也可，这里主要讲述SST89C58），对于没有可以烧写SST89C58芯片的朋友应该选用CA版本的SST89C58芯片，这个CA型号的芯片出厂时已内置了BSL1.1E的固件程序。

那什么是BSL呢？BSL就是英文BOOT－Strap Loader，意思就是可引导装载，形象来说就像电脑用DOS起动盘起动后可以装载应用程序并运行。

只不过SST89C58是用串口来输入程序资料的。

为了能把编译好的单片机程序HEX或BIN文件下载到SST89C58芯片上，SST 公司还提供了一种叫EasyIAP的软件,IAP为In-ApplicationProgramming，有了这个软件就可以把SST89C54变为在线下载的实验器。

在这里不详述EasyIAP的使用，只讲述如何利用它去把SST89C58升级为带SoftICE固件程序的51仿真器。

图1SST89C58一、制作带串口的的最小化应用板无论是EasyIAP还是仿真器，都需要用串行口使SST89C58芯片和PC上位机进行通讯传输数据，因此我们先要制作一个带RS232/TTL转换的应用板，如果你的51实验电路板或目标电路板已带有这样的电路那么你就可以跳过这一段了。

51单片机简易仿真器的制作

51单片机简易仿真器的制作实验目的：由于市场上现有的单片机仿真器非常昂贵，为了减少在开发单片机时的成本，故提出利用SST公司的SST89E564RD系列单片机制作简单的51单片机仿真器。

实验环境：1．硬件环境：计算机一台SST89E564RD单片机MAX232芯片串口线一根2．软件环境：Protel99SE软件和KeilC51软件。

其中Protel99SE可以完成硬件原理图的设计，以及PCB板的制作；KeilC51可以完成工程的建立，代码的编写，程序的编译以及最终的软硬件仿真。

实验内容：1.实验原理：只需将SST单片机的RXD P3.0和TXD P3.1管脚通过一个RS232的电平转换电路连接到PC的COM串口即可，可使用这个RS232的转换电路做一个通用的8051的下载线。

下载时只需将下载线连接到用户目标板上单片机的P3.0P3.1 VCC，GND4个管脚即可进行下载或仿真。

设计的原理图如图1所示，在实际的设计过程中，添加了一个发光二极管，其目的很简单，就是为了验证仿真器供电正常。

图1SST89E564单片机仿真器原理图设计的SST89E564单片机仿真器的测试板如图2所示，在设计并印制PCB 板之后，硬件电路的设计就完成了。

图2仿真器测试板2．实验步骤：1）通过SST串口下载软件BootLoader下载SOFTICE监控代码由于SST的MCU在出厂时已经将BOOT LOADER的下载监控程序写入到芯片中，因此无需编程器就可通过SST BOOT-STRAP LOADER软件工具将用户程序下载到SST的MCU中，从而运行用户程序。

SST BOOT-STRAP LOADER软件工具还可将原来的MCU内部的下载监控程序转换为SoftICE的监控程序，从而实现SOFTICE的仿真功能。

执行SSTEasyIAP11F.exe软件运行SST Boot-Strap Loader，在内部模式下检测到对应器件的型号后，SoftICE固件通过按SoftICE菜单下“Download SoftICE”选项下载，便将SoftICE固件下载到MCU。

基于MCS051单片机的PLC仿真器

数据和途径。
关键词：可编程控制器；真器；仿ＭＣＳ５一１单片机；编程设计中图分类号：３２１ＴＰ３７ＴＰ０．；３文献标识码；Ａ文章编号：０３５６（０２０ — ６７０１０—００２０）４０３—４
ｄｅｉｓｇｎ
Ｏ引
口
目前，Ｌ系统设计过程一般包括离线设计和在线调试两大步骤，系统设计可靠性、理性和经ＰＣ其合济性等问题最终靠在线模拟运行检验，果设计不够正确合理，必增加设备投资、长开发周期及耗如势延费人力资源，至可能涉及到系统安全。对这一情况，用ＭＣ一１单片机设计了一种简易的ＰＣ仿甚针使Ｓ５Ｌ真器，过应用证明，仿真器为ＰＣ系统设计提供一定的仿真开发环境，传统设计与调试之间增加经该Ｌ在了仿真环节，Ｐ对ＬＣ应用系统的优化设计产生积极作用。
ｄｓｕｂｎｅ，ｈｇｅｉｂｌｔｎｌｘｂｅｐｏｒｍｍｉｇＩｄｅｏｏｐｔｍｉｅｈｅｄｅｉｉｔｒａｃｉｈｒｌｉｉｙａｄｆｅｉｌｒｇａａｎ．ｎｏｒｒｔｉｚｔｓｇｎｏｆＰＬＣｙｓｓ —
ＰＬＣｉｕｌｔｒｂａｅｎＭＣＳ一ｍｉｒｏｒｌｅｓｍａｏｓｄｏ５ｃｏｃｎｔｏｌｒ１

单片机仿真器的原理

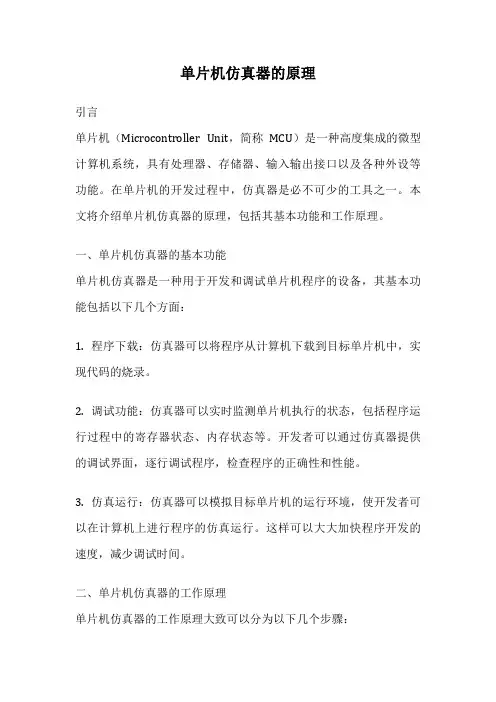

单片机仿真器的原理引言单片机（Microcontroller Unit，简称MCU）是一种高度集成的微型计算机系统，具有处理器、存储器、输入输出接口以及各种外设等功能。

在单片机的开发过程中，仿真器是必不可少的工具之一。

本文将介绍单片机仿真器的原理，包括其基本功能和工作原理。

一、单片机仿真器的基本功能单片机仿真器是一种用于开发和调试单片机程序的设备，其基本功能包括以下几个方面：1. 程序下载：仿真器可以将程序从计算机下载到目标单片机中，实现代码的烧录。

2. 调试功能：仿真器可以实时监测单片机执行的状态，包括程序运行过程中的寄存器状态、内存状态等。

开发者可以通过仿真器提供的调试界面，逐行调试程序，检查程序的正确性和性能。

3. 仿真运行：仿真器可以模拟目标单片机的运行环境，使开发者可以在计算机上进行程序的仿真运行。

这样可以大大加快程序开发的速度，减少调试时间。

二、单片机仿真器的工作原理单片机仿真器的工作原理大致可以分为以下几个步骤：1. 程序下载：首先，开发者需要将编写好的程序通过计算机与仿真器连接，并选择下载的目标单片机型号。

然后，仿真器将程序下载到目标单片机的存储器中，准备进行后续的调试工作。

2. 调试功能：在程序下载完成后，开发者可以通过仿真器提供的调试界面对程序进行逐行调试。

仿真器会实时监测目标单片机的状态，并显示相关的信息，如寄存器状态、内存状态等。

开发者可以通过调试界面设置断点，在程序执行到断点处时停止，以便检查程序的执行情况。

3. 仿真运行：除了调试功能外，仿真器还可以在计算机上模拟目标单片机的运行环境，实现程序的仿真运行。

开发者可以通过仿真器提供的功能模拟外部输入信号的变化，观察程序对不同输入的响应情况，以及程序的执行效果。

三、单片机仿真器的应用领域单片机仿真器在嵌入式系统开发中起着重要的作用，广泛应用于以下几个领域：1. 学习教育：单片机仿真器可以帮助学生更好地理解单片机的工作原理和程序开发过程，提高学习效率。

单片机仿真器和仿真环境

单片机基本原理，如何使用DX516 仿真器，如何编程点亮和灭掉一个LED 灯，如何进入KEILC51uV调试环境，如何使用单步，断点，全速，停止的调试方法单片机现在是越来越普及了，学习单片机的热潮也一阵阵赶来，许多人因为工作需要或者个人兴趣需要学习单片机。

可以说，掌握了单片机开发，就多了一个饭碗。

51 单片机已经有30 多年的历史了，在中国，高校的单片机课程大多数都是51，而51 经过这么多年的发展，也增长了许多的系列，功能上有了许多改进，也扩展出了不少分支。

而国内书店的单片机专架上，也大多数都是51 系列。

可以预见，51 单片机在市场上只会越来越多，功能只会越来越丰富，在可以预见的数十年内是不可能会消失的。

作为一个初学者，如何单片机入门？需要那些知识和设备呢？知识上，其实不需要多少东西，会简单的C 语言，知道51 单片机的基本结构就可以了。

一般的大学毕业生都可以快速入门，自学过这2 门课程的高中生也够条件。

就算你没有学过单片机课程，只掌握了C 语言的皮毛，通过本系列的教程，您也会逐渐的进入单片机的大门。

当然在学习的过程中，您还是必须多去研读单片机书籍，了解他们的基本结构及工作方式。

下面以51 为例来了解一下单片机是什么东西，控制原理又是什么？在数字电路中，电压信号只有两种情况，高电平和低电平，用数字来记录就是1 和0。

单片机内部的CPU，寄存器，总线等等结构都是通过1 和0 两种信号来运作的，数据也是以1 或者0 来保存的。

单片机的输入输出管脚，也就是IO 口，也是只输出或识别1 和0 两种信号，也就是高电平和低电平。

当单片机输出一个或一组电平信号到IO 口后，外部的设备就可以读到这些信号，并进行相应操作，这就是单片机对外部的控制。

当外部一个或一组电平信号送到单片机的IO 口时，单片机也可以读到这些信号，并进行分析操作，这就是单片机对外部设备信号的读取。

当然实际的操作中，这些信号可能十分复杂，必须严格地按照规定的时间顺序（时序）输入输出。

普中51仿真器简介

仿真单片机简介
1.首家采用高速USB通信，通信速度达到1M以上，非传统采用串口通信和USBHID通信，仿真极速没有延迟、停顿、断线感。

2.支持51内核的全资源仿真，不占用51的任何硬件资源，包括串口，可以串口仿真。

3.支持8M 11.0592 12M 18.432M 24M 48M 晶振选择，方便各种波特率的通信调试
4.支持12T和6T模式
5.支持进行全速运行、单步运行、多步运行、多断点设置、停止、复位等各种仿真操作方式。

6.支持63K仿真程序空间
7.仿真RAM足够大，由当前开发环境具体型号决定，不受仿真器硬件限制。

8.支持C语言和汇编语言
9.支持XP WIN7 WIN8 WIN10 操作系统。

单片机仿真器原理

单片机仿真器原理
单片机（Microcontroller）仿真器是用于对单片机程序进行仿
真和调试的一种工具。

它通过模拟单片机内部硬件运行状态和外部环境，帮助开发人员在不实际烧录程序到硬件上的情况下，验证和调试他们的代码。

单片机仿真器的原理主要包括仿真软件和仿真硬件两个方面。

首先，仿真软件是单片机仿真器的核心。

它能够模拟单片机内部的寄存器、时钟、计时器、中断等器件的运行状态，并根据输入的程序指令按照单片机的执行规则进行仿真运行。

仿真软件还可以提供调试功能，如单步调试、断点调试、变量监视等，方便开发人员观察程序运行的中间状态和结果。

其次，仿真硬件是单片机仿真器的物理支持。

它通常由一个硬件接口和与之对应的芯片组成。

硬件接口与开发人员的计算机相连接，并通过特定的协议和通信方式与仿真软件进行数据传输。

芯片则负责将仿真软件发送的指令转换为适合单片机理解的电信号，并将单片机的状态等信息反馈给仿真软件。

硬件接口的设计要兼容不同型号、不同品牌的单片机，以便能够支持不同的开发需求。

在使用单片机仿真器时，开发人员首先将仿真硬件与计算机相连，并选择相应的仿真软件。

然后，将待仿真的程序通过仿真软件上传到仿真器中。

仿真软件会根据程序指令，模拟单片机的执行过程，并将执行结果显示在开发人员的计算机上。

开发人员可以通过单步调试、断点调试等操作，观察程序在不同阶段的状态变化，并进行错误排查和代码优化。

总之，单片机仿真器通过模拟单片机内部硬件运行状态和外部环境，帮助开发人员验证和调试程序。

它既能提高开发效率，又能减少由于实际硬件上的调试所带来的成本和风险。

单片机开发与仿真软件keilc51的使用

单片机开发与仿真软件Keil C51的使用一、Keil C51 操作入门Keil C51 简介Keil C51 是德国知名软件公司Keil（现已并入ARM 公司）开发的基于8051 内核的微控制器软件开发平台，是目前开发8051 内核单片机的主流工具。

Keil 51支持汇编语言、C语言等各种开发语言。

其中，uVision2集成开发环境包含项目管理、源代码编辑和强大的程序调试环境。

uVision2调试器是一个强大的全特性调试器，允许用户在PC机上完全模拟目标程序、指令集和片内外围功能。

实验所用的是Keil C51 评估版。

Keil C51 的启动双击桌面上的“Keil uVision2”图标，启动Keil C51程序，启动界面如图1所示。

图1 Keil C51的启动界面建立第1 个Keil C51 程序Keil C51 是一个功能很强大的软件，但是使用起来并不复杂。

现在就通过建立一个简单的LED（发光二极管）闪烁发光的实例来初步掌握Keil C51的基本用法。

硬件电路参见图2，单片机I/O 输出低电平可点亮LED。

图2 LED 闪烁发光电路●新建工程。

执行Keil C51 软件的菜单“Project | N ew Project…”，弹出一个名为“Create New Project”的对话框。

先选择一个合适的文件夹准备来存放工程文件，比如“E:\Project\LedFlash”，其中“LedFlash”是新建的文件夹。

建议：今后每新建一个工程都要在适当的磁盘位置新建一个文件夹用来保存工程文件，以方便管理，并养成良好的习惯。

最后，为工程取名为“LedFlash”，并保存。

参见图3。

图3 新建Keil C51 工程●选择CPU。

紧接着，Keil C51 提示选择CPU 器件。

8051 内核单片机最早是由鼎鼎大名的Intel 公司发明的，后来其他厂商如Philips 、Atmel 、Winbond 等先后推出其兼容产品，并在8051 的基础上扩展了许多增强功能。

51仿真器原理图及制作过程

51仿真器原理图及制作过程
--------------------------------------------------------------------------------
51仿真器原理图及制作过程
此仿真器是采用SST89E564 芯片配合一些电子元器件制作的仿真器。

仿真程序代码63K，现将此仿真器的资料整理如下(部分网站上也有整理，但不够完善)：
1．仿真器电路原理图：
2．根据以上原理图将以上硬件搭好，再准备一条串口延长线和电路板连好，另
外我们再下载一个制作仿真器的软件SSTEasyIAP11F.exe 将*程序写入到
芯片，写完之后我们仿真器也就做好了。

具体方法如下：
3．SSTEasyIAP11F.exe 软件的下载地址：
/products/software_utils/softice/index.xhtml
本文来自: 原文网址：/mcu/51mcu/0084927.html
/products/software_utils/softice/index.xhtml
4．解压后打开如下界面：
5．按下图操作，点击红色箭头：
6．得到如下界面，我们先选择仿真芯片为SST89E564，然后点击OK
7．得到下图后，我们点击确定,上电.
8.当出现下图红色箭头所示,表示连接成功.
9.接下来我们开始下载*程序,单击红色箭头的Download SoftICE
10.如下图所示,我们点击OK开始下载*程序
11.整个下载过程不到1分钟就完成了,就这样一个仿真器做好了
本文来自: 原文网址：/mcu/51mcu/0084927.html。

Mon51仿真器使用说明书

M ON51单片机仿真器使用手册 Mon51仿真器是依据Keil的Mon51标准设计的51系列单片机仿真器，一个支持keil C51设计软件的软件断点仿真器。

一、主要功能和特性：1．完全仿真IO口；2．支持89C52等嵌入式CPU仿真，可以仿真标准的89C51，89C52，89C58等51内核的单片机；3．ISP 在线编程,在线下载,28K/63K程序空间；4．仿真频率最高33MHz；5．支持同时最多10个断点；6．支持单步,断点,全速运行；7．支持汇编,C语言,混合调试；8.体积非常小巧,非常方便插入到用户板中.插入时紧贴用户板,没有连接电缆,这样可以有效地减少运行中的干扰,避免仿真时出现莫名其妙的故障；9. 完全兼容keilC51 UV2调试环境,可以通过UV2环境进行单步,断点,全速等操作；二、功能限制：仿真器占用单片机串口及定时器2，与Keil C(PC)通讯，故不支持串口及定时器2的仿真功能。

全速运行时单片机串口及定时器2可供用户使用。

三、仿真器使用方法：1．将仿真器插入需仿真的用户板的CPU插座中，仿真器由用户板供电；2．将仿真器的串行电缆和PC机接好，打开用户板电源；3．通过Keil C 的IDE开发仿真环境UV2 下载用户程序进行仿真、调试。

4．仿真器硬件说明(参见下图)：4.1、仿真器上的J3-4两个跳线，用来切换仿真器内部晶振和用户板晶振，当两个短路块连接时，默认使用仿真板上的晶振（11.0592MHz）, 当两个短路块取掉时，使用用户板的晶振。

4.2、仿真器上的J2跳线，是为便于调试带看门狗的用户板，连接时，仿真器使用自身的复位电路，断开时使用用户板复位电路；4.3、仿真器上的J1跳线，是仿真器自身的手动复位端子，瞬间短路即可复位。

默认为断开状态。

四、Keil C51 IDE开发仿真环境的设置方法1.先打开一个工程文件。

如果你没有工程文件就要先建立一个。

这里拿 keil c51提供的 hello.prj为例子说明：用鼠标点击菜单的project，选择open project。

自制Monitor-51仿真器

键盘左右键可以进行前后翻页操作自制Monitor-51仿真器自制Monitor-51仿真器51单片机是很适合初学单片机的人学习的，一则其结构和原理相对于其他单片机而言要简单些，二则现在国内关于51的书籍等学习资源也是很丰富的。

初学单片机的人可以在动手自己制作的过程中得到到动手能力的锻炼，而且往往动手过程要比只坐在那里写程序而言更为有趣味些。

尤其是这个过程中往往多少经历些失败挫折最终获得成功。

学单片机呢，仿真器往往是最为让人着迷的了，因为它可以帮助人更好理解和学习程序知晓程序的运行程序的结构，并能从中获得更多成功的喜悦---亲眼一步一步地看到自己程序的运行，而自制仿真器也是一件很有挑战和好玩的事了。

自己也亲手做过51和AVR单片机的仿真器，这里先介绍51单片机的Moniter-51仿真器，能在Keil编译环境中对51单片机仿真。

下图为用万用板焊的Monitor-51仿真器，由于不是做板焊的，多少看起来是有点粗糙了。

Monitor-51制作的资料包括电路图和调试程序等。

其实光是焊好还并不代表好使，之后的软件配置和烧写过程还颇费些力气的。

下面就介绍在XP系统中利用Keil编译器的仿真器配置文件INSTALL.BAT来生成自己做的仿真器所需要的配置文件。

这个文件在\Keil\C51\MON51中，同意文件夹下还有INSTALL.A51和MON_BANK.A51,这两个文件是Moniter-51的资源配置文件，用户需要修改相关的参数后才能使得仿真器正常运行。

首先由“开始”-->“运行”-->“CMD”进入XP系统的DOS状态，在进入提示界面光标闪烁处键入“CD C:\Keil\C51\MON51 ”（其中C:\为Keil所在的硬盘，可以根据你自己的电脑所安装的路径修改）然后敲”回车“进入MON51所在的文件夹。

然后在下一行的光标闪烁处键入”install.bat 0 7f 0"再敲回车，中途按提示按一次任意键就OK 了（其中参数0 7f 0 是可更改的，需要根据自己的仿真器的电路来设置。

51单片机仿真虚拟打印

51单片机仿真虚拟打印摘要：1.单片机简介2.51 单片机仿真3.虚拟打印技术4.51 单片机仿真虚拟打印的应用5.结论正文：1.单片机简介单片机（Single-chip Microcomputer）是一种集成电路，它将CPU、存储器、外设接口等多个功能模块集成在一颗芯片上，具有体积小、成本低、功耗低、功能强大等特点。

单片机广泛应用于嵌入式系统、智能家居、工业自动化等领域。

2.51 单片机仿真51 单片机是一种经典的8 位单片机，由Intel 公司于1981 年推出。

由于其成本低、资源丰富，成为了很多学习者和工程师接触单片机的入门产品。

在实际应用中，为了降低开发成本和提高开发效率，通常使用仿真工具进行51 单片机的开发和测试。

3.虚拟打印技术虚拟打印技术是一种将数据转换为打印格式并输出到打印机的技术。

这种技术可以在不使用实际打印机的情况下，方便地测试打印功能。

虚拟打印机通常包括打印任务管理、打印数据处理、打印机驱动等多个部分。

4.51 单片机仿真虚拟打印的应用在实际应用中，51 单片机常常需要与其他设备进行数据交互，打印输出就是其中一种常见的交互方式。

通过使用虚拟打印技术，可以在51 单片机仿真环境中方便地测试打印功能。

例如，当开发一个智能家居系统时，可以通过51 单片机控制相关设备并进行数据打印。

使用虚拟打印技术，可以快速地验证系统的打印功能是否正常。

5.结论51 单片机仿真虚拟打印技术为单片机开发提供了一种便捷的测试方法。

在实际应用中，通过使用虚拟打印技术，可以降低开发成本、提高开发效率，并快速地验证系统的打印功能。

单片机仿真软件概述

单片机仿真软件概述随着电子技术的不断发展，单片机在各个领域得到了广泛应用。

为了方便用户进行单片机程序的调试和开发，各种单片机仿真软件应运而生。

这些软件可以在计算机上模拟单片机的运行，帮助用户检查和验证程序的正确性，提高开发效率。

单片机仿真软件基于计算机仿真技术，通过模拟单片机的运行环境和运行状态，为用户提供了一个虚拟的实验平台。

用户可以在这个平台上编写和调试单片机程序，观察程序的执行结果，并对程序进行修改和优化。

高仿真度：单片机仿真软件能够模拟单片机的各种特性和参数，如定时器、计数器、中断系统等，从而保证了仿真结果的准确性和可靠性。

丰富的调试功能：单片机仿真软件具备强大的调试功能，如断点调试、单步调试、变量观察等，方便用户对程序进行调试和排错。

跨平台开发：许多单片机仿真软件支持多种操作系统和平台，如Windows、Linux、Mac等，为用户提供了更加灵活的开发环境。

多样化的接口：单片机仿真软件通常支持多种单片机型号和开发环境，如STMPIC、AVR等，可以满足不同用户的需求。

易学易用：单片机仿真软件的操作界面友好，使用方便，即使是初学者也可以快速上手。

Protel：Protel是一款著名的电路设计软件，也支持单片机仿真。

用户可以在Protel中绘制电路图，编写单片机程序，并进行仿真测试。

Keil：Keil是德国Keil公司开发的一款单片机开发工具，支持多种单片机型号和开发环境。

Keil具有丰富的调试功能和代码优化能力，是广大单片机开发者常用的工具之一。

IAR：IAR是瑞典IAR Systems公司开发的一款嵌入式系统开发工具，支持多种单片机型号和开发环境。

IAR具有高度集成和灵活的调试功能，广泛应用于嵌入式系统的开发。

MPLAB：MPLAB是美国Microchip公司推出的一款单片机开发工具，支持多种Microchip公司的单片机型号。

MPLAB具有直观易用的界面和丰富的调试功能，深受Microchip用户的喜爱。

Study51 单片机仿真机说明书

Study51单片机仿真机说明书 2007.12.13一、Study51单片机仿真器配件清单仿真器主机一台两头孔串口直连线一条资料光盘一张(含说明书、教学软件、工具软件、开发软件等)二、主要特点Study51仿真器是一款方便精巧的仿真器，该仿真器通过与KEIL µVision2 Debugger软件的配合，完成C51程序的加载、单步、断点、全速运行等功能。

仿真器以完整的功能、精巧的做工、低廉的价格（全国最低），让您以极小的投入获取最大的回报。

■ 体积轻巧、精巧耐用、携带方便■ 在线下载Inter HEX文件■ 支持ASM汇编语言和C51高级语言的在线实时DEBUG仿真功能■ 智能反汇编CODE区的内容■ 在线行汇编■ 单步执行（STEP）■ 跨步执行（SETP OVER）■ 设置/去除断点■ 运行到断点或光标所在行■ 读/写Data区■ 读/写Code区■ 读/写特殊寄存器■ 读/写端口■ 硬件复位■ 可仿真63K的程序■ 可仿真内外陪晶振■ 功耗低，无须外部电源，直接从目标板取电三、可仿真的器件列表Inter公司 Atmel公司 Temic公司 Philips公司Winbond公司i87C54i87C58i87L54i87L58i87C51FB i87C51FC AT89C51AT89C52AT89S51AT89LV52AT89S53AT89LS53AT89C55AT89LV5580C5180C5283C15483C154D89C5187C52P80C54P80C58P87C54P87C58P87C524P87C528W78C54W78C58W78E54W78E54Siemens公司 ISSI公司 Dallas公司 SST公司C501-1R C501-1E C513A-H C503-1R C504-2R IS80C52IS89C51IS89C52DS83C520DS87C520SST89C54SST89C58注：判断是否可仿真的说明Study51仿真器是52兼容内核，具备的资源是P0、P1、P2、P3的32个IO，64K程序空间。

51单片机仿真器简介51单片机仿真器简介一、主要功能和特性1，可以仿真63K程序空间,接近64K 的16位地址空间;2，可以仿真64Kxdata 空间,全部64K 的16位地址空间;3，可以真实仿真全部32 条IO脚;4，完全兼容keilC51 UV2 调试环境,可以通过UV2 环境进行单步,断点, 全速等操作;5，可以使用C51语言或者ASM汇编语言进行调试 ;6，可以非常方便地进行所有变量观察,包括鼠标取值观察,即鼠标放在某变量上就会立即显示出它此的值;7，可选使用用户晶振，支持0-40MHZ 晶振频率;8，片上带有768字节的xdata,您可以在仿真时选使用他们,进行xdata 的仿真;9，可以仿真双DPTR 指针;10，可以仿真去除ALE 信号输出. ;11，自适应300-38400bps 的所有波特率通讯;12，体积非常细小,非常方便插入到用户板中.插入时紧贴用户板,没有连接电缆,这样可以有效地减少运行中的干扰,避免仿真时出现莫名其妙的故障;13，仿真插针采用优质镀金插针,可以有效地防止日久生锈,选择优质园脚IC插座，保护仿真插针，同时不会损坏目标板上的插座. ;14，仿真时监控和用户代码分离,不可能产生不能仿真的软故障;15，RS-232接口不计成本采用MAX202集成电路,串行通讯稳定可靠,绝非一般三极管的简易电路可比。

二、功能限制仿真器占用单片机串口及定时器2，与Keil C(PC)通讯，故不支持串口及定时器2 的仿真功能。

全速运行时单片机串口及定时器2 可供用户使用。

三、仿真器使用方法1.将仿真器插入需仿真的用户板的CPU 插座中，仿真器由用户板供电;2.将仿真器的串行电缆和PC 机接好，打开用户板电源;3.通过Keil C 的IDE 开发仿真环境UV2 下载用户程序进行仿真、调试。

四、仿真器硬件说明1、使用用户板的晶振：仿真器晶振旁有两组跳线用来切换内部晶振和用户板晶振，当两个短路块位于仿真器晶振一侧时，默认使用仿真板上的晶振(11.0592MHz), 当两个短路块位于电容一侧时，使用用户板的晶振。

51TRACER仿真器操作手册

目前市面上专业的51仿真器价格在2000元以上，初学者无力承受。

而大量网上销售的采用SST单芯片公版方案仿真器由于速度慢且占用较多资源，并没有实际使用价值。

51TRACER（追踪者）仿真器是深圳市学林电子有限公司开发生产的具有自主知识产权的新一代专业仿真器，无论技术，工艺，品质均具有跨时代的进步！十大创新设计：2大量采用最新工艺和器件，全贴片安装，进口钽电容，贴片电解。

4 单USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。

三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，是一款真正独立的仿真器。

6不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。

8独创内置晶体功能，可以选择最常用的4，11.0592，12，24mhz晶体。

完美解决晶体引线过长导致的不稳定。

10独创长按复位键自动进入脱机运行模式，这时仿真机就相当于目标板上烧好的一个芯片，可以更加真实的运行。

这种情况下实际上就变了一个下载器，而且下次上电时仍然可以运行上次下载的程序。

第一步：用随机USB电缆连接仿真器USB插座和计算机USB口；显示找到新硬件向导，选择“从列表或指定位置安装（高级）”选项，进入下一步；第三步：弹出“硬件安装”对话框，如果系统提示“没有通过Windows 徽标测试…”，不用理会，点击“仍然继续”，向导即开始安装软件；然后弹出“完成找到新硬件向导”对话框，点击完成。

第四步：重复以上几个步骤；右下角弹出对话框“新硬件已安装并可以使用了”，你可以进入系统的：控制面板\系统\硬件\设备管理器中看到以下端口信息，表示系统已经正确的安装了USB驱动。

安装失败的解决方法：如果在安装中中途退出或掉电等，可能造成安装失败。

这时，可以在设备管理器中删除带有黄色感叹号的USB设备，然后在重复以上的安装步骤即可。

特别情况下的usb安装：一般情况下的usb安装如上所述，特别情况下，您的电脑可能已经安装了其他的usb打印机，usb 编程器等。

单片机仿真器的原理

单片机仿真器的原理单片机仿真器是一种用于模拟单片机工作的设备，它可以帮助开发人员在没有硬件的情况下进行软件开发和调试。

单片机仿真器的原理主要包括仿真器的基本组成部分、工作原理和实现方式等方面。

一、仿真器的基本组成部分单片机仿真器主要由以下几个基本组成部分构成：1. 单片机芯片：仿真器需要与目标单片机芯片兼容，并能够模拟其内部结构和工作方式。

2. 外部接口：仿真器通常具有与目标单片机芯片相连接的接口，用于与其通信和控制。

3. 仿真软件：仿真器需要配套的仿真软件，用于创建和加载目标单片机程序，并实时监测和控制单片机的运行状态。

4. 调试工具：仿真器还需要提供一些调试工具，如断点、单步执行、观察窗口等，以便开发人员能够方便地调试程序。

二、仿真器的工作原理单片机仿真器的工作原理可以简述为以下几个步骤：1. 加载程序：开发人员使用仿真软件将目标单片机程序加载到仿真器中。

2. 模拟执行：仿真器通过模拟目标单片机芯片的内部结构和工作方式，逐条执行加载的程序指令。

3. 监测状态：仿真器实时监测目标单片机的运行状态，包括程序计数器、寄存器、标志位等。

4. 调试操作：开发人员可以通过调试工具设置断点，单步执行程序，并观察目标单片机的内部状态，以便调试程序。

5. 输出结果：仿真器可以将目标单片机的输出结果显示在仿真软件的界面上，方便开发人员进行结果验证和调试。

三、仿真器的实现方式单片机仿真器可以通过不同的实现方式来实现，常见的方式包括：1. 软件仿真：通过软件模拟目标单片机的内部结构和工作方式，实现仿真器的功能。

这种方式成本低、灵活性高，但仿真速度相对较慢。

2. 硬件仿真：通过硬件电路实现对目标单片机的仿真。

这种方式仿真速度较快，但需要对目标单片机进行硬件逻辑设计和实现。

3. 混合仿真：将软件仿真和硬件仿真相结合，兼具两者的优点。

这种方式通常使用FPGA等可编程器件来实现，既能够实现高速仿真，又能够提供灵活性。

单片机仿真器是一种用于模拟单片机工作的设备，通过模拟目标单片机的内部结构和工作方式，帮助开发人员进行软件开发和调试。

一种有效的51系列单片机软件仿真器

一种有效的51系列单片机软件仿真器
荣蓉
【期刊名称】《电子世界》
【年(卷),期】2001(000)006
【摘要】@@ 单片机仿真器有硬件,软硬结合及纯软件仿真器之分.其中纯软件仿真器是指完全用软件实现对单片机的硬件模拟、指令模拟、运行状态模拟,从而完成应用软件开发.软件仿真器可充分利用计算机的软硬件资源,降低软件开发难度,提高开发效率.另外,软件仿真器还可以克服硬件仿真器存在的诸多缺陷(如价格高、易损坏等).在实时性要求不太高的场合,应用软件仿真器开发软件已经成为一种趋势.目前市场上出现多种软件仿真器,其中Keil公司出品的51系列单片机软件仿真器因功能强大、配置齐全,已经成为最流行的软件仿真器之一.下面就以该公司的产品为例对软件仿真器进行详细阐述.
【总页数】1页(P32)
【作者】荣蓉
【作者单位】华东理工大学机械工程学院
【正文语种】中文
【中图分类】TP391.9
【相关文献】
1.新一代51系列单片机仿真器──DUCK—IV [J], 贾文祥
2.51系列在线仿真器SL—K51L简介 [J], 赵千
3.基于MCS-51系列单片机时间控制器软件的设计与实现 [J], 陈继军
4.51系列单片机软件抗干扰设计方法 [J], 李莉
5.利用MCS—51单片机仿真器固化PC机软件 [J], 谌斌
因版权原因，仅展示原文概要，查看原文内容请购买。
