蝶阀的工艺流程和分类
蝶阀分类及作用
蝶阀分类及作用蝶阀是一种常见的工业管道阀门，由于其结构简单、体积小、重量轻、启闭迅速等特点，被广泛应用于石油、化工、电力、冶金、水处理等行业中。
蝶阀根据结构和作用可分为下列几类：1.偏心蝶阀：偏心蝶阀是指阀杆偏离阀座中心的蝶阀。
它通过偏心构造实现了阀杆与传动机构的分离，从而有效地减小了阀杆在流体中的波动，提高了流体的密封性能。
偏心蝶阀广泛应用于液态和气态介质的工艺管道中。
2.含硬密封蝶阀：含硬密封蝶阀主要利用双向硬质密封件（金属或陶瓷）实现密封，具有良好的耐磨、耐腐蚀、耐高温的特性。
这种类型的蝶阀适用于高温、高压、强腐蚀等特殊工况。
3.高温蝶阀：特殊材质的高温蝶阀能够在高温环境下稳定运行。
常见的高温蝶阀材质主要包括高温合金、耐热钢等，其密封结构和材质的选择十分重要，以确保在高温环境下的良好密封性和可靠性。
4.电动蝶阀：电动蝶阀是指通过电动装置驱动蝶板实现启闭动作的阀门。
电动蝶阀具有自动化程度高、控制精度高、启闭速度快等特点，适用于对流量要求较高的管道系统。
5.水力控制蝶阀：水力控制蝶阀是通过水力传动系统对蝶板进行启闭动作的阀门。
它具有启闭速度快、响应灵敏、可靠性高等特点，广泛应用于水处理、供水系统、洪水防控等领域。
6.带节流装置蝶阀：带节流装置蝶阀是在蝶阀的球面上加工相应的节流孔，通过改变孔的大小和位置，实现对流体流量的调节。
这种类型的蝶阀适用于需要根据实际工况调节流量的场合。
蝶阀的作用主要有控制流体流量、调节流体压力、截断流体的作用。
蝶阀在流体管道系统中起到了控制和调节流体的重要作用，具有结构简单、启闭迅速、密封性好等优点，被广泛应用于各个领域。

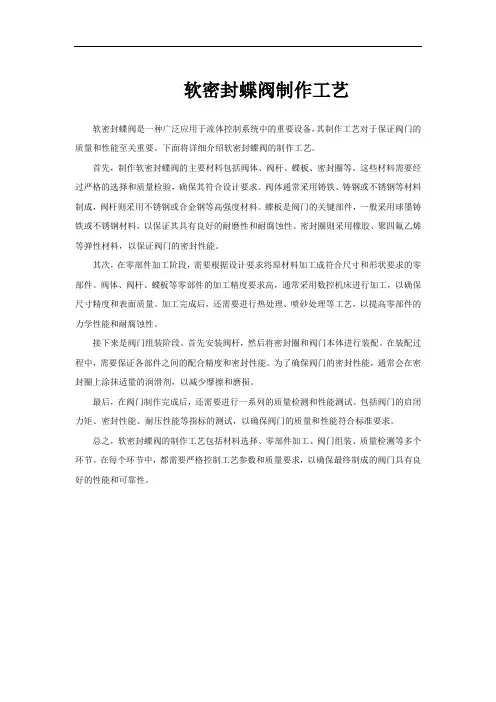

软密封蝶阀制作工艺
软密封蝶阀制作工艺
软密封蝶阀是一种广泛应用于流体控制系统中的重要设备，其制作工艺对于保证阀门的质量和性能至关重要。
下面将详细介绍软密封蝶阀的制作工艺。
首先，制作软密封蝶阀的主要材料包括阀体、阀杆、蝶板、密封圈等。
这些材料需要经过严格的选择和质量检验，确保其符合设计要求。
阀体通常采用铸铁、铸钢或不锈钢等材料制成，阀杆则采用不锈钢或合金钢等高强度材料。
蝶板是阀门的关键部件，一般采用球墨铸铁或不锈钢材料，以保证其具有良好的耐磨性和耐腐蚀性。
密封圈则采用橡胶、聚四氟乙烯等弹性材料，以保证阀门的密封性能。
其次，在零部件加工阶段，需要根据设计要求将原材料加工成符合尺寸和形状要求的零部件。
阀体、阀杆、蝶板等零部件的加工精度要求高，通常采用数控机床进行加工，以确保尺寸精度和表面质量。
加工完成后，还需要进行热处理、喷砂处理等工艺，以提高零部件的力学性能和耐腐蚀性。
接下来是阀门组装阶段。
首先安装阀杆，然后将密封圈和阀门本体进行装配。
在装配过程中，需要保证各部件之间的配合精度和密封性能。
为了确保阀门的密封性能，通常会在密封圈上涂抹适量的润滑剂，以减少摩擦和磨损。
最后，在阀门制作完成后，还需要进行一系列的质量检测和性能测试。
包括阀门的启闭力矩、密封性能、耐压性能等指标的测试，以确保阀门的质量和性能符合标准要求。
总之，软密封蝶阀的制作工艺包括材料选择、零部件加工、阀门组装、质量检测等多个环节。
在每个环节中，都需要严格控制工艺参数和质量要求，以确保最终制成的阀门具有良好的性能和可靠性。
蝶阀分类
一、蝶阀分类1、同心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。
结构简单、制造方便。
常见的衬胶蝶阀即属于此类。
缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。
2、单偏心蝶阀为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。
3、双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高（特别是金属阀座）、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。
4、三偏心蝶阀要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。
这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
阀门工艺过程设计方案
阀门工艺过程设计方案阀门工艺过程设计方案是根据阀门的工艺要求和生产设备条件等因素综合考虑，为实现阀门的生产目标而制定的一套操作流程和工艺参数。
一、工艺流程：1. 原材料准备：根据阀门的要求，选择合适的材料，并对原材料进行检验和入库，确保质量符合要求。
2. 加工工艺：包括原材料的切割、锻造、焊接等工艺，确保阀门的形状和尺寸满足设计要求。
3. 热处理工艺：对已加工好的阀门进行热处理，提高材料的机械性能和金属结构的稳定性。
4. 油漆涂装：将已处理好的阀门进行喷漆涂装，提高表面的防腐能力和美观度。
5. 组装和调试：将零部件组装成成品阀门，进行密封性和操作性能的测试和调试。
6. 定型和包装：对已调试好的阀门进行定型，包装成品，贴上标识和说明书。
二、工艺参数：1. 选材：根据阀门的工作介质和使用条件选取合适的材料，如碳钢、不锈钢、铜等。
2. 加工精度：根据阀门的使用要求和形状特点确定加工精度要求，如尺寸公差、表面光洁度等。
3. 焊接参数：根据材料和焊接方法确定焊接参数，如焊接电流、电压、焊接速度等。
4. 热处理参数：根据材料和热处理方法确定热处理参数，如加热温度、保温时间、冷却速度等。
5. 涂装参数：根据涂料和涂装方法确定涂装参数，如喷涂厚度、喷涂速度、涂装次数等。
6. 组装参数：根据零部件的连接方式和安装要求确定组装参数，如紧固力矩、连接方式等。
三、质量控制措施：1. 严格按照工艺流程进行操作，保证每个环节的质量符合要求。
2. 加强原材料的检验和出厂合格率的监控。
3. 对加工过程中的关键工艺进行过程检查和指导，确保加工质量。
4. 对热处理过程进行严格的温度和时间控制。
5. 对涂装过程进行质量检查，确保涂层的质量和厚度符合要求。
6. 对组装过程进行严格检查和测试，确保阀门的密封性和操作性能达到要求。
通过以上的工艺流程设计方案和工艺参数，可以实现阀门的高质量生产，确保阀门在使用过程中的可靠性和安全性。
蝶阀工艺过程
不锈钢蝶阀加工路线
1.切割钢板200*200
2.摇臂钻打中心孔（尽量大些）。
3.车床装夹中心孔车法兰外形（为节省时间可先用切刀加工出大体
轮廓）。
注：若用标准件法兰可省略前三步。
4.车床装夹发兰外沿扩中心孔（轴线方向留2毫米余量，周向余量
自定）。
5.车中心管道两端。
6.焊接法兰与中心管道（要求平行度，可装夹在车床上点焊）。
7.车中心管道达到设计标准。
8.车蝶阀上部小法兰和底部小端盖，车出中心孔，中心孔尺寸与棒
料相符。
9.焊接棒料与小法兰，钻中心孔，尺寸依照开关拨杆（要求粗糙度）。
10.卧式钻床在主管道打孔，尺寸依照开关拨杆（要求粗糙度）。
11.焊接小法兰与底部端盖，在小法兰打通孔。
12.车中心管道开关阀板，注意倒角以方便开启，车开关拨杆铣出键
槽和端面。
13.焊接拨杆与阀板并调试阀门转动是否流畅。
14.钻法兰连接孔，安装调试。
注：小法兰通孔必须在焊接阀门前钻好。

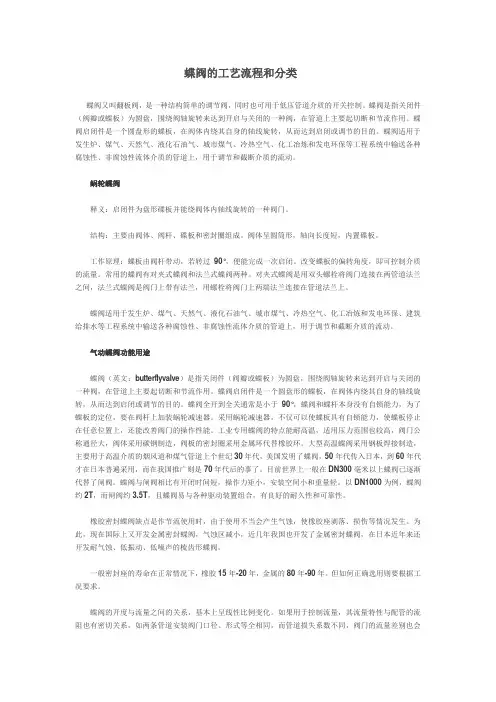

蝶阀的工艺流程和分类
蝶阀的工艺流程和分类蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蜗轮蝶阀释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、碟板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置碟板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
气动蝶阀功能用途蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。
蝶阀施工方案
蝶阀施工方案在工业生产中，蝶阀是一种常见的阀门类型，常用于控制介质的流动。
蝶阀由外壳、阀瓣和阀杆组成，通过旋转阀瓣来调节流量。
在蝶阀施工过程中，需严格按照施工方案进行操作，以确保阀门的正常运行。
本文将探讨蝶阀施工方案的一些关键步骤和注意事项。
材料准备：在开始蝶阀施工之前，首先需要准备所需的材料和工具。
常用的材料包括阀门本体、密封垫圈、螺栓、螺母等。
根据具体情况选择相应的材料，并确保其质量符合要求。
此外，还需要准备管道连接部件、润滑剂和密封胶等。
施工前的准备工作：在进行蝶阀施工之前，需要进行相关的准备工作。
首先，检查阀门的清洁程度，确保阀门内外无杂质和污垢。
其次，对阀门进行严密性测试，确保阀门无泄漏现象。
最后，检查阀门各个部件是否完好无损，并进行必要的更换和修复。
阀门安装：蝶阀施工的一个重要步骤是阀门的安装。
在安装过程中，需注意以下几点。
首先，按照工程图纸或相关标准确定阀门的安装位置和高度。
其次，确保阀门的使用方向正确，并根据要求进行固定，使用适当的螺栓和螺母进行紧固。
最后，检查阀门与管道之间是否对中，确保阀门的正常开关。
密封件安装：蝶阀的密封件是阀门施工过程中的关键部分。
一般来说，蝶阀的密封方式有软密封和硬密封两种。
在施工时，需根据实际情况选择合适的密封件，并按照相关规范进行安装。
在安装过程中，需确保密封件的质量良好，无破损、老化等情况。
同时，需适当涂抹润滑剂，以减少密封件的摩擦阻力。
管道连接：蝶阀的施工还包括管道的连接。
在进行管道连接时，需遵循以下原则。
首先，注意连接部件的选用，确保其质量可靠，无泄漏隐患。
其次，连接部件的安装应牢固可靠，紧固螺栓时要均匀用力，以避免出现紧固不严或过紧的情况。
最后，连接部件的连接方式应与管道系统的要求相符，如螺纹连接、焊接连接等。
性能验证：蝶阀施工完成后，还需要进行性能验证，以确保阀门的正常使用。
一般来说，性能验证主要包括启闭试验、泄漏试验等。
启闭试验用于检查阀门的开关是否灵活，泄漏试验则用于检测阀门的严密性。
蝶阀如何分类及蝶阀型号及参数有哪些
蝶阀如何分类及蝶阀型号及参数有哪些
（1）蝶阀的分类
1）按结构型式分类：蝶阀按结构型式可分为对称轴蝶阀、偏心轴蝶阀、管状蝶阀、转动式蝶阀和倾斜旋转式蝶阀等。
2）按密封面材料分类：蝶阀按其密封面材料可分为软密封（密封副由非金属软质材料对非金属软质材料或金属硬质材料对金属软质材料构成）、硬密封（密封副由金属硬质材料对金属硬质材料构成）。
（2）蝶阀的应用传统意义上的蝶阀是一种简单的且关闭不严的挡板阀，通常用于水管路系统中作为流量调节和阻尼用。
近十几年来，蝶阀制造技术发展迅速，在美、日、德、法等发达国家，蝶阀的使用非常广泛，其使用品种也在不断扩大，井向高温、高压、大口径、高密封性、长寿命、优良的调节性能及一阀多功能的方向发展，其密封性及安全可靠性均达到了较高的水平，并已部分地取代截止阀、闸阀和球阀。
传统意义上的蝶阀已不复存在。
因此，蝶阀广泛应用于给水、油品、燃气等管路。
蝶阀的分类
蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。
根据其特点和用途的不同，蝶阀可以分为以下几类。
一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。
这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。
2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。
这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。
3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。
这种蝶阀适用于高温、高压、腐蚀性流体的控制。
二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。
它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。
手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。
2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。
当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。
气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。
3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。
电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。
电动蝶阀适用于需要远程控制和调节的场合。
三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。
阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。
这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。
2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。
阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。
线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。
蝶阀解析和工艺流程
蝶阀解析和工艺流程蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蜗轮蝶阀释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、碟板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置碟板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
气动蝶阀功能用途蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。
蝶阀的分类和工作原理
蝶阀的分类和工作原理如下：
蝶阀的分类：
1. 按结构形式分类：可分为中线型蝶阀、三偏心型蝶阀、双偏心型蝶阀和弹性型蝶阀等。
其中，中线型蝶阀是较常用，它属于硬密封焊接蝶阀，具有耐高温、耐磨损、弹性减退小等特点。
三偏心蝶阀属于非焊接蝶阀，它的特点是启闭迅速，流道通畅，密封面与球面间的摩擦力小，从而提高了密封性能和延长使用寿命。
双偏心蝶阀适用于在20至150度的夹角内各种管路上作调节介质流量之用。
2. 按连接方式分类：可分为对夹连接蝶阀和法兰连接蝶阀。
对夹连接蝶阀的优点是结构长度短，体积小，开启快速，维修方便。
蝶阀的工作原理：
当阀门开启时，蝶板绕着轴进行旋转运动，这样能使阀门达到启闭动作。
若阀门关闭，在蝶板轴向压力的作用下，蝶板进行密封。
一般来说，在阀门使用过程中若有明显的介质偏流或全开、全关变化时，此时阀门也可看作球阀或闸阀使用。
此外，当介质温度和工作压力不高的情况下，可直接在管路上使用。
而在某些特殊情况下，如阀瓣长时间没有进行检修而堵塞或阀瓣密封面因经常性摩擦后有沟槽产生时，则需要人工盘动阀门进行手动操作。
以上信息仅供参考，建议咨询专业人士获取更具体的信息。
蝶阀加工工艺
蝶阀加工工艺下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!蝶阀加工工艺简要流程：①材料选择与准备：根据蝶阀用途选择合适材料，如碳钢、不锈钢或特殊合金，同时准备密封材料如橡胶、聚四氟乙烯等。
②阀体铸造/锻造：对于金属蝶阀，采用铸造或锻造工艺成型阀体，确保材质致密、无缺陷。
③机械加工：对阀体、蝶板等部件进行车削、铣削、钻孔等机械加工，保证尺寸精确，表面光洁。
④焊接装配：若阀体为多部件组合，需通过焊接将其牢固连接，确保密封性和结构强度。
⑤密封处理：对蝶板边缘及阀座进行密封面堆焊或镶嵌耐磨、耐腐蚀材料，提升密封性能。
⑥衬里处理（针对衬氟蝶阀）：若为衬氟蝶阀，则需在阀体内表面衬覆聚四氟乙烯等耐腐蚀材料，确保介质流通面的防腐要求。
⑦组装：将蝶板、阀杆、密封圈等部件组装到阀体上，调整位置确保动作顺畅无卡涩。
⑧检测与试验：对成品蝶阀进行密封性测试、压力测试等，确保符合设计及安全规范要求。
⑨表面处理与涂装：进行表面打磨、清洗后，根据需求进行喷漆、电镀等处理，防止腐蚀，延长使用寿命。
⑩包装与发货：最终检验合格后，对蝶阀进行适当包装，准备发往客户或用于安装现场。
蝶阀工艺流程卡
蝶阀工艺流程卡
《蝶阀工艺流程卡》
蝶阀是一种常用的控制和截流阀门，广泛应用于化工、石油、冶金等工业领域。
蝶阀的生产过程中，为了保证生产的质量和效率，需要制定一份详细的工艺流程卡。
首先，蝶阀的工艺流程卡应包括原材料采购、加工工艺、装配工艺、检验标准及方法等内容。
在原材料采购方面，需要明确规定使用的材料规格、标准、检验要求等，以确保采购的原材料符合要求。
接下来是加工工艺环节，工艺流程卡应详细描述蝶阀的加工方法、工艺参数、工序要求以及加工设备的选择等。
对于蝶阀的装配工艺，需要规定装配顺序、装配要求以及装配工具的使用等内容，以确保装配的质量和效率。
在蝶阀生产的过程中，检验是至关重要的环节，工艺流程卡中应标明检验标准、检验方法、检验频率以及不合格品的处理等内容，以保证生产的产品符合质量要求。
总之，一份完善的蝶阀工艺流程卡对于生产的质量和效率至关重要。
只有制定了详细的工艺流程卡，生产才能有章可循，从而保证产品质量的稳定和可靠。
不锈钢N200气动快装蝶阀设备工艺原理
不锈钢N200气动快装蝶阀设备工艺原理简介不锈钢N200气动快装蝶阀是一种常用的控制阀门。
其操作简单，耐用而且可靠，广泛应用于化工、食品、医药等行业。
在这篇文档中，我们将为您讲解不锈钢N200气动快装蝶阀的设备工艺原理。
设备构成不锈钢N200气动快装蝶阀主要由以下几个部分组成：•阀体•阀盘•驱动机构•密封件•阀杆阀体是蝶阀的主体，阀盘通过它来转动。
驱动机构是蝶阀的“大脑”，控制阀盘的开启和关闭。
密封件则是保证蝶阀无泄漏的关键，阀杆则是将阀盘和驱动机构连接在一起的部分。
工艺原理•工艺流程不锈钢N200气动快装蝶阀的工艺流程如下：1.将蝶阀安装在管道上，确保管路内部光滑无杂质。
2.通过驱动机构控制阀盘的开启和关闭，达到控制介质流量和压力的目的。
3.定期检查蝶阀的密封性能，更换磨损的密封件。
•工艺参数不锈钢N200气动快装蝶阀的工艺参数主要包括以下几个方面：1.材质：阀体和阀盘一般都采用不锈钢材料，密封件则根据介质的性质选择相应的材料。
2.压力等级：一般分为PN10、PN16、PN25三个等级。
3.连接形式：蝶阀的连接形式主要有法兰连接和螺纹连接两种，应根据实际情况选择合适的连接方式。
4.接口标准：蝶阀的接口标准有国内标准GB/T、国际标准ISO、欧洲标准EN等。
•技术要点1.阀门的开启和关闭应当缓慢，避免介质因为瞬时的冲击而引起损坏。
2.对于高温高压的工况，应当选择耐高温高压的密封件，并适当加强驱动机构的扭矩。
3.蝶阀常见的故障原因有腐蚀、磨损、变形等，应当定期检查和维护，并及时更换磨损的部件。
总结不锈钢N200气动快装蝶阀是一种性能表现良好的控制阀门，广泛应用于化工、食品、医药等行业。
在使用蝶阀的过程中，要注重安装质量，控制开启和关闭的速度，定期检查和维护蝶阀的密封性、外形等方面，从而保证蝶阀的正常运行。
蝶阀的铸造工艺流程
蝶阀的铸造工艺流程
蝶阀的铸造工艺流程大致为以下几个步骤：
1. 技术准备：确定蝶阀的结构、尺寸、材质等技术要求，并进行模具设计和制作。
2. 开模：将设计好的模具放入压力铸造机中，进行压合，形成模具空腔。
3. 熔炼金属：将所需的金属材料放入熔炉中进行熔炼。
4. 浇注：将熔融的金属材料倒入模具空腔中，并让其自然流动充满整个模腔。
浇注后待金属材料凝固后，模具可拆卸，形成蝶阀雏形。
5. 去毛刺：将蝶阀表面的毛刺去除，并进行打磨、抛光等表面处理。
6. 检验和包装：对蝶阀进行各项检验和测试，检查其质量和性能是否符合要求，合格后进行包装。
蝶阀施工方案
蝶阀施工方案蝶阀是一种常见、常用的控制阀门，常用于管道的开关和调节流量。
蝶阀施工方案包括以下几个主要步骤：1. 材料准备首先，需要准备好所需的蝶阀和相关附件。
蝶阀的材质可以根据实际需求选择，常见的有铸铁、碳钢和不锈钢等。
此外，还需准备好阀门联轴器、电动或手动控制装置以及管道连接件等。
2. 施工准备在进行蝶阀安装前，需要对施工环境进行清理和整理。
确保工作区域干净、整洁，没有妨碍施工的杂物。
同时，需要检查施工图纸，确认蝶阀的安装位置和安装方式。
3. 安装蝶阀根据施工图纸的要求，确定蝶阀的安装位置，并进行标记。
然后，将蝶阀放置在安装位置上，与管道连接。
根据蝶阀的型号，使用合适的连接件进行固定。
4. 安装控制装置如果是电动蝶阀，需要根据实际需要安装电动控制装置。
安装时需要注意电源连接和开关控制线路的接线工作。
如果是手动蝶阀，需要根据需要安装手动控制装置。
5. 进行试运行在完成蝶阀的安装后，需要进行试运行。
首先，检查蝶阀和管道连接是否紧密，是否有泄漏现象。
然后，手动或电动操作蝶阀，观察蝶阀的动作是否灵活，并检查流体的流量情况。
6. 进行验收在蝶阀安装完成后，进行验收工作。
验收时需要检查蝶阀的外观是否完好，控制装置是否安装正确。
此外，还需进行泄漏测试和流量调节测试，确保蝶阀的性能符合要求。
总结：蝶阀施工方案包括材料准备、施工准备、安装蝶阀、安装控制装置、试运行和验收等步骤。
通过这些步骤的操作，可以确保蝶阀的安装质量和性能，保证其在管道系统中正常运行。
大型蝶阀的制造工艺
关于水利工程大型蝶阀的制造水轮机进水管道上的阀门有蝶阀、球阀及筒阀等形式。
蝶阀的优点是结构简单，密封效果好，缺点是蝶阀全开时会对水流有一定的扰动。
二、蝶阀的结构特点蝶阀的基本结构形式为重锤式双偏心液控蝶阀。
一、前言水轮机进水管道上的阀门有蝶阀、球阀及筒阀等形式。
蝶阀的优点是结构简单，密封效果好，缺点是蝶阀全开时会对水流有一定的扰动。
二、蝶阀的结构特点蝶阀的基本结构形式为重锤式双偏心液控蝶阀。
蝶阀操作机构通常为直缸摇摆式接力器，操作方式为油压开启、重锤关闭。
蝶阀主要包括阀体、活门、阀轴、密封装置、接力器、锁定装置、连接管、伸缩节、旁通管路及自动化控制装置等。
蝶阀基本装配形式如图1所示。
图1 蝶阀基本装配形式1.活门2.连接管3.阀体4.旁通阀座5.伸缩节6.重锤7.接力器阀体采用钢板焊接结构，其上设有连接上游连接管的上游法兰和用于连接下游伸缩节的下游法兰、地脚支座、支撑活门的两个阀座、全闭和全开位置设置液压锁定装置和指示锁定状态的行程开关，如图2所示。
阀体应具有足够的刚强度，抗振能力强。
阀体通过支承底座可以将全部垂直载荷和动荷载传给基础，支承底座上的地脚螺栓孔为长圆孔，允许底座有轻微轴向移动，以便于安装、检修。
为了适应这种水平移动，接触表面应加工平滑，并涂有润滑剂。
图2 阀体示意图活门采用双平板空心框架焊接结构，以减小水力损失，如图3所示。
为增加重锤关闭蝶阀的水转矩，蝶阀采用双偏心结构，即活门对阀体偏心，阀轴与活门偏心。
活门应具有良好的强度、刚度和水力性能。
偏心结构的活门具有水力自关闭特性，活门可以在机组紧急状态下，实现动水自关闭，保证机组安全。
活门的肋板与盖板的迎水面与出水面通常采用翼形设计，这不仅使活门获得良好的流态，避免活门在紊流中抖动，同时能保证全开时流阻系数最小，可有效提高水力资源的利用率。
图3 活门示意图活门上的主密封采用整圈高硬度实心橡胶围带，用不锈钢压板及螺栓固定在活门上，其密封紧量可以通过不锈钢压板进行微调，也可在不拆卸阀体的情况下检修或更换橡胶围带，如图4所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蝶阀的工艺流程和分类蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蜗轮蝶阀释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、碟板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置碟板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
气动蝶阀功能用途蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。
目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀。
蝶阀与闸阀相比有开闭时间短，操作力矩小，安装空间小和重量轻。
以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。
橡胶密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。
为此，现在国际上又开发金属密封蝶阀，气蚀区减小，近几年我国也开发了金属密封蝶阀，在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。
一般密封座的寿命在正常情况下，橡胶15年-20年，金属的80年-90年。
但如何正确选用则要根据工况要求。
蝶阀的开度与流量之间的关系，基本上呈线性比例变化。
如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。
如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。
蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。
蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。
另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。
阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁.蝶阀的分类1．按结构形式分类（1）中心密封蝶阀（2）单偏心密封蝶阀（3）双偏心密封蝶阀（4）三偏心密封蝶阀2．按密封面材质分类（1）软密封蝶阀。
1）密封副由非金属软质材料对非金属软质材料构成。
2）密封副由金属硬质材料对非金属软质材料构成。
（2）金属硬密封蝶阀。
密封副由金属硬质材料对金属硬质材料构成。
3．按密封形式分类（1）强制密封蝶阀1）弹性密封蝶阀。
密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
2）外加转矩密封蝶阀。
密封比压由外加于阀门轴上的转矩产生。
（2）充压密封蝶阀。
密封比压由阀座或阀板上的弹件密封元件充压产生。
（3）自动密封蝶阀。
密封比压由介质压力自动产生。
4．按工作压力分类（1）真空蝶阀。
工作压力低于标堆大气历的蝶阀。
（2）低压蝶阀。
公称压力PN<1．6MPa的蝶阀。
（3）中压蝶阀。
公称压力PN为2．5--6．4MPa的蝶阀。
（4）高压蝶阀。
公称压力PN为10。
0--80．0MPa的蝶阀。
（5）超高压蝶阀。
公称压力PN>100MPa的蝶阀。
5．按工作温度分类（1）高温[1]。
t>450°C的蝶阀（2）中温蝶阀。
120C（3）常温蝶阀。
一40C（4）低温蝶阀。
一100（5）超低温蝶阀。
t<一100°C的蝶阀。
6．按连接方式分类1、对夹式蝶阀手动中线蝶阀对夹式蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。
对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
2、法兰式蝶阀法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈法兰式软密封蝶阀为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。
软密封阀门的密封圈为丁橡胶材质，是安装在蝶板上的。
（3）凸耳式蝶阀。
支耳式蝶阀（4）焊接式蝶阀。
焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
结构特点1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆，在管道口积存液体最少。
低压下，可以实现良好的密封。
调节性能好。
3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。
与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
蝶阀的优点1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
蝶阀的缺点1、使用压力和工作温度范围小。
2、密封性较差。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
按密封形式可分为软密封型和硬密封型两种。
软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
蝶阀的安装与维护1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础常见故障蝶阀中的橡胶弹性体在连续使用中，会产生撕裂、磨损、老化、穿孔甚至脱落现象。
而传统的热硫化工艺很难适应现场修复的需要，修复时要采用专门的设备，消耗大量热能和电能，费时费力。
当今逐步采用高分子复合材料的方法替代传统方法，其中应用最多的是福世蓝技术体系。
其产品所具备的优越的粘着力及出色的抗磨损、抗撕裂性能，确保修复后达到甚至超出新部件的使用周期，大大缩短停机时间。
蝶阀的选用蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
使用过程目前，蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。
由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。
现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。
多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
但是，这种蝶阀在使用过程中仍然存在以下问题：一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。
