第七章 继电保护自动装置与二次回路

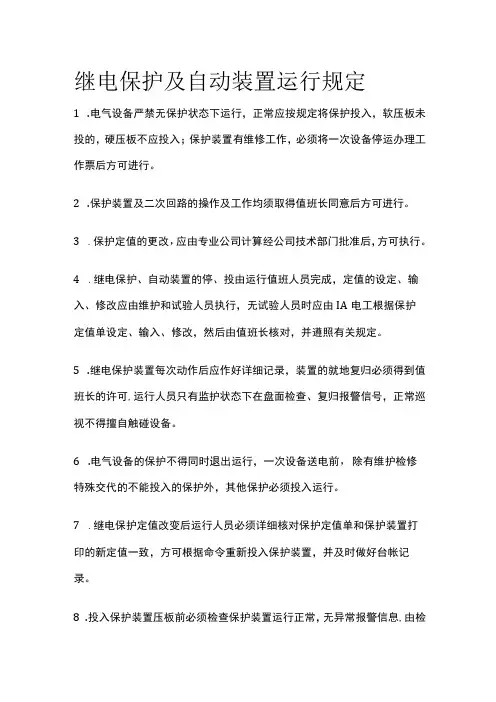

继电保护及自动装置运行规定
继电保护及自动装置运行规定1.电气设备严禁无保护状态下运行,正常应按规定将保护投入,软压板未投的,硬压板不应投入;保护装置有维修工作,必须将一次设备停运办理工作票后方可进行。
2.保护装置及二次回路的操作及工作均须取得值班长同意后方可进行。
3.保护定值的更改,应由专业公司计算经公司技术部门批准后,方可执行。
4.继电保护、自动装置的停、投由运行值班人员完成,定值的设定、输入、修改应由维护和试验人员执行,无试验人员时应由IA电工根据保护定值单设定、输入、修改,然后由值班长核对,并遵照有关规定。
5.继电保护装置每次动作后应作好详细记录,装置的就地复归必须得到值班长的许可,运行人员只有监护状态下在盘面检查、复归报警信号,正常巡视不得擅自触碰设备。
6.电气设备的保护不得同时退出运行,一次设备送电前,除有维护检修特殊交代的不能投入的保护外,其他保护必须投入运行。
7.继电保护定值改变后运行人员必须详细核对保护定值单和保护装置打印的新定值一致,方可根据命令重新投入保护装置,并及时做好台帐记录。
8.投入保护装置压板前必须检查保护装置运行正常,无异常报警信息,由检修维护人员用万用表测量保护输出压板两端对地无异极性电压后方可投入。
9.保护装置投退操作由运行人员负责,并按规定填写操作票。
运行中的设备,在保护压板投入前,应检查保护装置无异常,保护装置投退应相应做好记录。
10.在保护装置及二次回路上工作前,运行人员必须认真审查工作票及其安全技术措施。
更改定值和变更接线一定要有经领导批准的定值通知单和图纸才允许工作,临时性变更定值运行人员应按要求布置好安全措施,特别应将检修设备与运行设备有效隔离,防止可能发生的误动和拒动后果。
11.保护装置检修或定值更改结束后,运行人员应进行验收。
如检查接线、元件、标志、压板是否恢复正常,设备环境卫生是否合格,按继电保护工作记录簿说明栏要求做好正确记录,作为运行操作依据,如属保护装置改接线或定值更改还应在设备异动登记簿内做好记录。
继电保护、自动装置及二次回路
继电保护、自动装置、二次回路内容提要继电保护:发电机、输电线路、变压器、母线、电动机常用的、基本的继电保护装置的工作原理与接线。
二次回路:断路器的控制、信号及同期回路。
自动装置:备用电源自动投入装置、自动重合闸装置、自动调节励磁装置、自动按频率减负荷装置的工作原理及组成。
第一章:继电保护的基本知识基本要求:选择性、快速性、灵敏性、可靠性。
第二章:输电线路的继电保护包括:{1、反映相间短路的电流电压保护。
2、反映相间短路的方向过电流保护。
3、输电线路的接地保护。
4、输电线路的距离保护。
5、输电线路的差动保护。
6、输电线路的高频保护。
}第一节:反映相间短路的电流电压保护。
包括:{定时限过电流保护、反时限过电流保护、电流速断保护(瞬时电流速断保护、限时电流速断保护)、电流电压连锁速断保护}三段式电流保护装置:35KV及以下的单侧电源供电线路常采用。
第一段为瞬时电流速断保护,第二段为限时电流速断保护,第三段为定时限过电流保护。
反时限过电流保护主要用在较低电压线路及电动机保护上。
第二节:反映相间短路的方向过电流保护。
第三节:输电线路的接地保护。
1、中性点直接接地电网的接地保护。
在我国,110KV及以上电压等级的电网,均为中性点直接接地电网,又称为大接地电流电网。
2、中性点非直接接地电网的接地保护。
电压为3~35KV的电网,采用中性点不接地或经消弧线圈接地方式,统称为中性点非直接接地电网。
第四节:输电线路的距离保护。
第五节:输电线路的差动保护。
包括:{线路纵差动保护、平行线路的横联方向差动保护、平行线路的电流平衡保护}第六节:输电线路的高频保护。
包括:{高频闭锁方向保护、相差高频保护、高频闭锁距离保护}高频通道的种类:输电线路高频通道,微波通道,光纤通道。
第七章继电保护自动装置与二次回路
电流速断保护
电力线路电流速断保护是按躲过本线路末 端三相最大短路电流整定计算的。 在本线路上电流速断保护保护不到的区域 称为死区。死区内发生短路事故时由过电 流保护动作跳闸,因此过电流保护是电流 速断保护的后备保护。
继电保护用电流互感器
1、三相星形接线 三相星形接线适用于对所有短路类型都要求动作的保护装 置。
2、两相不完全星形接线方式 在中性点非直接接地的电力系统中广泛采用两相不完全星 形接线方式来实现相间短路保护。
3、两相电流差接线方式 4、三角形接线方式
三角形接线方式主要应用与Y,d接线的变压器差动保护 装置。 在正常运行或三相短路时,流过继电器线圈的电流为相电 流的 3倍,并且在相位上相差300。
常用继电器介绍
1.电磁式电流继电器KA
反应电流增大到某一定值 及以上动合(断)接点由 断开(闭合)状态到闭合 (断开)状态的继电器叫 电流继电器。
常用继电器介绍
动作电流 能使继电器动合接点由断开状态到闭合状态的 最小电流称为动作电流。
返回电流 能使继电器动合接点由闭合状态到断开状态的 最大电流称为动作电流。
动作电压
使继电器动合接点由断开到闭合状态的最小电压。
返回电压
使继电器动合接点由闭合到断开状态的最大电压。
返回系数
返回电压除以动作电压。
Kre Ure Uact
常用继电器介绍
2.低电压继电器
反应电压下降到某一整定值及以上动断接 点由断开到闭合状态的继电器
动作电压
使继电器动断接点由断开状态到闭合状态的最大电压。
电力装置(二次回路)继电保护和自动装置设计规范
电力装置(二次回路)继电保护和自动装置设计规范1本章适用于继电保护、自动装置、控制、信号的二次回路。
2二次回路的工作电压不应超过500V。
3互感器二次回路连接的负荷,不应超过继电保护和自动装置工作准确等级所规定的负荷范围。
4发电厂和变电所,以及其它重要的或有专门规定的二次回路应采用铜芯控制电缆和绝缘导线。
在绝缘可能受到油侵蚀的地方,应采用耐油的绝缘导线或电缆。
5按机械强度要求,铜芯控制电缆或绝缘导线的芯线最小截面为:强电控制回路,不应小于1.5;弱电回路,不应小于0.5。
电缆芯线截面的选择尚应符合下列要求:a.电流回路:应使电流互感器的工作准确等级,符合本规范第2.0.8条的规定。
短路电流倍数无可靠数据时,可按断路器的断流容量确定最大短路电流,电缆芯线截面不应小于2.5。
b.电压回路:当全部保护装置和安全自动装置动作时(考虑到发展,电压互感器的负荷最大时),电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。
电缆芯线截面不应小于1.5。
c.操作回路:在最大负荷下,操作母线至设备的电压降,不应超过额定电压的10%o 6在安装各种设备、断路器和隔离开关的连锁接点、端子排和接地线时,应能在不断开3KV及以上一次线的情况下,保证在二次回路端子排上安全地工作。
7电压互感器的一次侧隔离开关断开后,其二次回路应有防止电压反馈的措施。
8电流互感器的二次回路应在一点接地,一般在配电装置附近经端子排接地。
但对于有几组电流互感器连接在一起的保护装置,应在保护屏上经端子排接地。
9电压互感器二次侧中性点或线圈引出端之一应接地。
对UoKV直接接地系统的电压互感器,应设置公共接地点。
接地点宜设在控制室内,并应牢固焊接在小母线上。
向交流操作的保护装置和自动装置操作回路供电的电压互感器,应通过击穿保险器接地。
采用B 相直接接地的星形接线的电压互感器,其中性点也应通过击穿保险器接地。
10在电压互感器二次回路中,除开口三角绕组和另有专门规定者外,应装设熔断器或自动开关。
第七章:继电保护及自动装置运行规程
第七章继电保护及自动装置运行规程7.1总则7.1.1继电保护自动装置的投入与解除1、继电保护装置对设备及系统的安全正常运行起着重要保护作用,因此值班人员应加强对运行中继电保护装置及二次回路的维护检查,并熟悉下列各项:(1)保护装置交直流二次回路的原理接线图及展开图。
(2)保护装置的动作原理及整定值。
(3)在各种运行方式下保护装置的使用及切换。
(4)保护装置的保险丝,试验部件压板及专用小刀闸等位置及作用。
2、值班人员应对所有的运行或备用设备的继电保护二次回路及自动装置进行外观检查,每班至少一次,检查内容如下:(1)继电器盖子应盖好,玻璃、密封完整、外壳清洁。
(2)掉牌无落下(3)所投的保护应与现实的运行方式相符,装置所属试验部件、压板及专用小断路器位置应正确可靠。
(4)交直流电源、开关合闸回路的信号灯应指示正确。
(5)电器应无强烈振动、过热及烧伤、水汽现象。
(6)继电器接点的开闭情况应正确,螺丝无松动。
3、值班人员在检查中或运行值班中发现保护装置有任何不正确情况如CT、PT回路开路、短路、继电器接点烧伤、强烈振动、接地等应立即采取消除措施,如出现保护误动作可能造成事故时应立即报告值长、运行班长,车间主任、试验室班长或保护负责人,并记入操作记录本内。
必要时(可能误动时)经值长批准方可将继电保护退除运行。
4、每班应对继电保护、自动装置盘面及其它电气设备外壳至少清扫一次,清扫时应防止使继电器受振动和防止使带电部分接地或短路,开式的电气设备,继电保护、自动装置盘及电气设备的背面接线侧,应由继电保护人员负责清扫。
5、直流系统接地由值班人员选择出故障支路,通知有关班组进行处理。
6、当发生事故或不正常情况时(如电流冲击、电压下降、开关自动闸等)值班人员应:(1)恢复音响信号。
(2)检查继电器并根据掉牌信号判断何种保护动作。
(3)报告值长和车间主任或运行班长。
(4)记录开关掉闸及音响信号动作时间和当时异常情况。
7、查明异常性质,并得到班长许可后,才能恢复掉牌,此工作应由两人进行。
二次回路作用
继电保护及操作型自动装置回路
继电保护和操作型自动装置回路是由测量机构、传 送机构、执行机构及继电保护和自动装置组成的。其作 用是自动判别一次设备的运行状态,在系统发生故障或 异常运行时,自动跳开断路器,切除故障或发出异常运 行信号,故障或异常运行状态消失后,快速投入断路器, 恢复系统正常运行。
操作电源系统
本节主要内容
一、二次回路的基本概念和作用★ 二、二次回路的内容 三、二次回路图的分类★
作业
1
二次回路的概念和作用
一次设备(也称主设备)是构成电力系统的主体, 它是直接生产、输送、分配电能的电气设备。
二次设备是对一次设备进行监测、控制、调节 和保护的电气设备。
一次回路指一次设备及其相互连接的回路 (又 称主回路或主系统或主电路)。
回 数,以便运行人员掌握一次设备运行情况。它
路 是分析电能质量,计算经济指标,了解系统潮流和
和 主设备运行工况的主要依据。
调
调节回路是指调节型自动装置。它是由测
节 量机构、传送机构、调节器和执行机构组成的。
回 路
其作用是根据一次设备运行参数的变化,实时 在线调节一次设备的工作状态,以满足运行要
求。
7
二次回路指二次设备及其相互连接的回路。
2
二次回路作用:二次回路是电力系统
安全生产、经济运行、可靠供电的重要保障, 它是发电厂和变电站中不可缺少的重要组成 部分。
3
二
控制回路
次 回
信号回路
路
测量回路
的
调节回路
内 容
继电保护及自动装置回路
操作电源系统
4
控制回路是由控制开关和控制对象(断路器、
操作电源系统是由电源设备和供电网络组成的,它 包括直流电源和交流电源系统。其作用是供给上述各回 路工作电源。发电厂和变电站的操作电源多采用直流电 源系统,简称为直流系统,部分小型变电站也可采用交 流电源或整流电源(如硅整流电容储能或电源变换式直流 系统)。
继电保护与二次回路
继电保护与二次系统(高压电工进网作业)主要介绍继电保护二次系统和传统的继电保护一.继电保护任务及基本要求1.继电保护任务造成电气设备故障或异常运行的原因:由于外力破坏、内部绝缘击穿、过负荷、误操作等。
最常见故障:短路故障短路故障:三相短路、两相短路、大电流接地系统发生的单相接地短路、以及变电器、电机类设备的内部线圈匝间短路。
任务:(1)当电气设备发生短路故障时,能自动、迅速、有选择地将故障设备从电力系统切除,将事故尽可能控制在最小范围内。
(2)当正常供电的电源因故中断时,继电保护和自动装置将自动投入备用电源。
2.继电保护基本要求基本要求:为了能正确无误迅速切除故障,使电力系统能以最快速度恢复正常运行,要求继电保护具有足够的选择性、快速性、灵敏性、可靠性。
电力系统故障基本特点:电流突增、电压突降或过高、电流和电压相位角发生变化,以及出现负序或零序分量等。
还有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等特点。
利用这些基本特点可以构成各种不同原理的继电保护。
各种继电保护:电流过负荷、过电流、电流速断、电流方向保护、低电压、过电压、电流闭锁电压速断、差动、距离、高频保护等。
此外还有如瓦斯保护。
选择性当电力系统发生故障时,继电保护应能有选择地将故障部分切除,让非故障部分继续运行,使停电范围尽量缩小。
为此一般按整定电气量的动作值和上下级保护动作时限进行配合(一般时差取~秒)。
快速性减轻故障设备损坏程度,缩小故障波及范围,提高系统运行稳定性,加快系统电压的恢复,提高自动重合闸和备用电源或备用设备自动投入的效果等。
灵敏性灵敏性系指继电保护装置对故障和异常工作状况的反映能力。
在保护装置的保护范围内,不管短路点的位置如何、不论短路的性质怎样,保护装置均不应产生拒绝动作;但在保护区外发生故障时,又不应该产生错误动作。
相邻设备的上下级保护之间的灵敏性配合也是选择性的条件之一。
可靠性可靠性是指保护该动作时应可靠动作,不该动作时应可靠不动作,可靠性是对继电保护装置性能的最根本的要求。
_继电保护装置及二次回路故障检修典型实例_
S42 | ・电力电气专刊・2007年第1期/总第2期电气安全连,并保证其接地的可靠性及电气的连续性。
严禁利用存储、输送可燃性介质的金属管道、设备以及与之相关的金属构件进行接地连接。
3.接地干线、接地标识接地干线长度若超过10m或周围有强磁场设备,应采取屏蔽措施,将接地干线穿钢管保护,或采用屏蔽电缆,钢管或电缆的屏蔽层应单端接地。
如接地干线在室外走线并距离超过10m,应采用双层屏蔽,内层单点接地,外层两端接地,以防雷击及电磁脉冲的干扰。
对隐蔽工程,包括在接地网上的接入点和接地基本位置应设置标识,接地线应有颜色标识:接地系统的颜色应为绿色或绿黄色。
接地连接的要求1.连接电阻和接地电阻连接电阻是指从控制系统的接地端子到总接地板间的导体及连接点电阻的总和,DCS控制系统的连接电阻应小于1Ω。
接地电阻是指接地极对地电阻和总接地板、接地总干线及接地总干线两端的连接点电阻之和,DCS控制系统的接地电阻为工频接地电阻,应小于4Ω。
2.接地连线的规格接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。
根据连接设备的数量和长度,可参考下表数据范围进行接地线的截面选用。
3.接地连接结构的要求DCS系统所有接地连线在接到接地汇流排前均应绝缘良好,所有接地分干线在接到接地汇总板前均应绝缘良好,所有接地干线在接到总接地板前均应绝缘良好。
接地汇流排、接地汇总板、总接地板应用绝缘支架固定。
接地系统的各种连接应保证良好的导电性。
接地连线、接地分干线、接地干线、接地总干线与接地汇流排、接地汇总板的连接应采用铜线片和镀锌钢质螺栓,并采用防松和防滑脱件,以保证连接的牢固可靠或采用焊接。
结束语在DCS控制系统的调试运行过程中,从多次排除故障的经验可以看出,接地系统是否完好对DCS控制系统的安全、正常运行非常关键。
不断从该系统的接地完善过程中总结经验、查找技术规范和相关安装要求,逐步完善了接地系统,从而保障了DCS系统安全、稳定运行。
表 接地线截面选用数据。
继电保护自动装置与二次回路
A、0.2s B、0.5s C、0.7s D、1s
48.电力线路过电流保护的动作时间一般在(D)。p244
A、0.2-0.5s B、0.5-0.8s C、0.8-1s D、1-1.2s
49.对于高压电力线路,(C)的动作时间一般取0.5s。p244
21.(B)是指当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现。P234
A、主保护B、远后备保护C、辅助保护D、近后备保护
22.辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的(C)。P234
A、电流保护B、电压保护C、简单保护D、断路器保护
23.(B)是指当主保护或断路器拒动时用来切除故障的保护。P234
A、1 B、2 C、3 D、4
65.微机保护装置中,模数转换回路的符号是(D)。P251
A、ALF B、S/H C、VFC D、A/D
66.微机保护装置中,采样保持回路的符号是(B)。p251
A、ALF B、S/H C、VFC D、A/D
67.微机保护装置中,模拟低通滤波器的符号是(A)。p251
A、ALF B、S/H C、VFC D、A/D
A、动断接点B、动合接点C、延时动断接点D、自保持接点
27.(B)是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。P235
A、过电压继电器B、低电压继电器C、时间继电器D、中间继电器
28.(D)主要应用于Y,d接线的变压器差动保护装置中。P236
A、三相星形接线B、两相不完全星形接线方式
59.中小容量的高压电容器组如配置延时电流速断保护,动作时限可取(B),以便避开电容器的合闸涌流。P248
《110kV变电站典型二次回路图解》1-9(正式版)概要
110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。
在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。
形成这种局面的原因是多方面的。
首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。
其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。
微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。
在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。
这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。
鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。
本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。
前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。
继电保护自动装置与二次回路
欠电压继电器:电压降低到某一整定值及以上时,接点动作。
1、整定值:动作基准。 2、动作电压:能使接点动作的最大电压。 3、返回电压:能使接点返回的最小电压。
4、返回系数:返回电压/动作电压(>1)。
四、常用继电器介绍
(三)电磁式时间继电器:用于建立保护所需要的延时时间的
继电器,具有延时动合接点。
四、常用继电器介绍
(二)电磁式电压继电器:分为过电压和欠电压两种。
过电压继电器:电压增大到某一整定值及以上时,接点动作。
1、整定值:动作基准。 2、动作电压:能使接点动作的最小电压。 3、返回电压:能使接点返回的最大电压。
4、返回系数:返回电压/动作电压(<1)。
四、常用继电器介绍
(二)电磁式电压继电器:分为过电压和欠电压两种。
继电保护任务及基本要求 2. 变压器保护 3. 电力线路保护 4. 电力系统自动装置 5. 二次回路基本知识 6. 变电所操作电源
1.
1、一次系统
发电厂和变电所中直接与生产和输配电能有关的设备称为 一次设备,包括:发电机、变压器、断路器、隔离开关、母 线、互感器、电抗器、移相电容器、避雷器、输配电线路等。 由一次设备连接的系统称为一次系统。
行时,能够向运行值班人员及时发出警告信号,
或者直接向所控制的断路器发出跳闸命令以终止
这些事件发展的一种自动化措施和设备,一般通
称为继电保护装置。
不正常运行状态:电力系统中电器元件的 正常工作遭到破坏,但没有发生故障的运 行状态,如过负荷、过电压、频率降低、 系统震荡等。
故障状态:包括各类型的短路和短线,如 三相短路、两相短路、单向接地短路等。
(四)电磁式中间继电器:用于增加触电数量和触电容量,有 动断接点和动合接点。
火力发电厂继电保护及安全自动装置、二次回路检修规程的探讨
76 EPEM 2020.21 火电厂继电保护设备现状作为河北南网建厂早的电厂,西柏坡电厂所采用的电气二次设备具有典型性和代表性。
主要的二次系统设备均采用国内或国外主流厂家的成熟设备,部分设备型号偏老旧。
但是主要的二次设备均实现了微机化,运行可靠。
发变组保护装置,4台330MW 机组均采用国电南自DGT-801系列、2台600MW 机组采用南瑞继保PCS-985B+许继电气WFB-801A 系列组成,发变组故障录波器均采用浪拜迪MGR-8000型,励磁调节器有三套南瑞继保的PCS9410、两套ABB UN5000、一套北京吉斯GEC300。
6kV 厂用设备保护主要采用金智科技WDZ-5200、WDZ-400、WDZ400EX 系列综合保护装置和国电南自PS690系列,快切装置主要采用金智科技的MFC2000-6、MCF2000-3A、MFC2000-2系列。
400V 低压厂用设备保护装置主要采用继电器实现,主要继电器有许继电气的电磁行继电器、深圳锦祥的静态继电器等。
升压站断路器保护和操作箱主要采用南瑞继保的PCS-921和RCS-921系列,CZX-22R/G 系列;母差保护主要采用南瑞继保PCS915、南自WMZ41B、许继WMH801;线路保护型号较多,包含南瑞继保、南瑞科技、许继电气、四方继保、国电南自五个厂家,均为微机型光纤纵差保护。
2 火电厂继电保护设备检修现状目前继电保护设备检修方面主要的参考规程是火力发电厂继电保护及安全自动装置、二次回路检修规程的探讨河北西柏坡发电有限责任公司 史新龙 冯景来摘要:继电保护及安全自动装置检修重点、周期、项目随设备制造技术进步而变化关键词:继电保护;检修;周期;侧重点;项目DL/T-995、DL/T-587、DL/T-478、GB/T-14285、GBT50976和西柏坡电厂厂内检修规程等。
此类规程近几年均有更新,对继电保护及二次回路的检修维护的指导意见有了新的变化,包括从检修周期和检修项目的设定方面。
继电保护自动装置与二次回路培训
继电保护自动装置与二次回路培训
继电保护自动装置与二次回路培训
一、继电保护装置的任务
继电保护的任务是:
1. 当电力系统发生短路故障时,能自动、迅速 地将故障设备从电力系统中切除,将事故尽 可能地限制在最小范围内,或发出信号由值 班人员消除异常工况根源,以减轻或避免设 备的损坏;保证电力系统的稳定运行。
继电保护自动装置与二次回路培训
电力设备在运行过程中,由于外力破 坏、设备内部绝缘击穿、过负荷、误操作 等原因,可能造成电气设备(线路)故障或 异常工作状态。
最常见的电力故障是短路
短路包括:三相短路、两相短路、大 电流接地系统的单相接地等、变压器、电 机内部线圈的匝间短路等等。(小电流接地系统)
继电保护自动装置与二次回路培训
继电保护自动装置与二次回路培训
三、继电保护和二次回路常用的电气符号
• 常用继电器的图形符号
KA
继电器
继电器的触点 和线圈出线
电流继电器
继电保护自动装置与二次回路培训
KV
电压继电器
KS
信号继电器
常用继电器图形符号2
KT
时间继电器
KD
KM
中间继电器
KG
差动继电器
气体继电器
继电保护自动装置与二次回路培训
继电器的触点由动、静触点组合——有常开、常闭、切换触点
继电器线圈未通电(或正常运行)时触点处于断开状态的,称为“常开触点” 继电器线圈未通电(或正常运行)时触点处于接通状态的,称为“常闭触 点”。
继电保护自动装置与二次回路培训
中 间 继 电 器 断 面 图
继电保护及安全自动装置、二次回路红外测温记录-升压站
继电保护及安全自动装置、二次回路红外测温记录1、准备工作安排根据工作安排合理开展准备工作,准备工作内容见表1。
表1 准备工作安排2、劳动组织及人员要求2.1 劳动组织劳动组织明确了工作所需人员类别、人员职责和作业人员数量,见表2。
表2 劳动组织2.2 人员要求表3明确了工作人员的精神状态,工作人员的资格包括作业技能、安全资质和特殊工种资质等要求。
3 、环境要求3.1 被检设备是带电运行设备,并尽量移开视线中的封闭遮挡物如玻璃窗、门或盖板。
3.2 环境温度一般不宜低于5℃、空气湿度一般不大于85%。
3.3 不应在有雷、雨、雾、雪的情况下进行检测,风速一般不大于5m/s(树叶和微枝摆动不息,旗帜展开相当于3 级风,3.4~5.4m/s)。
3.4 气候为阴天、多云为宜、晴天要避开阳光直接照射或反射入镜,无雾。
在室内检测应避开灯光的直射,最好闭灯检测。
3.5 检测电流致热的设备,最好在设备负荷高峰状态下进行,一般不低于额定负荷的30%。
4、工器具与仪器仪表工器具与仪器仪表主要包括通信工具、照明工具、防护器具、测温设备、钥匙等,见表4。
5、危险点分析与预防控制措施表6 危险点分析与预防控制措施序号防范类型危险点预防控制措施(1)测温必须有人监护,并与带电设备保持足够的安全距离,10kV—0.7m,110 kV—1.5m,220kV—3m,500kV—5m;(2)测温时不得进行其它工作(严禁进行电气工作),不得移开或越过遮栏;必须打开遮拦门检查时,要在监护人监护下进行,严禁擅自解锁操作;(3)发现缺陷及异常时,应按局缺陷管理制度规定执行,不得擅自处理。
(1)熟悉现场道路情况,现场防摔跌警示标识、措施完备;(2)夜间测温应带照明工具。
砸伤测温时戴好安全帽。
中毒进入SF6 高压室提前进行通风15min,或SF6 检测信息无异常、含氧量正常。
(1)开、关设备门应小心谨慎,防止过大振动;(2)在继电室禁止使用各类移动通讯工具。
什么是二次回路?二次回路怎么看?
▲一、二次回路的重要性一次设备:是指直接参加发、输、配电能的系统中使用的电气设备,如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路,称之为一次接线或主接线。
二次设备:是指对一次设备的工况进行监测、控制、调节、保护,为运行人员提供运行工况或生产指挥信号所需要的电气设备,如测量仪表、继电器、控制及信号装置、安全自动装置等。
这些设备,通常由电流互感器和电压互感器的二次绕组出线以及直流回路,按着一定的要求连接在一起构成的电路,称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二次回路:一般包括:控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分,又可分为交流电压和电流回路以及直流逻辑回路。
重要性:●一次设备是重要的,●二次设备也是重要的。
●两者构成一个整体,只有二者都处在良好的状态,才能保证电力生产的安全,尤其是在大型的、现代化的电网中,二次设备的重要性更显突出。
所以,从事二次回路施工的工作人员,都必须熟悉二次回路的原理,充分理解设计图纸的意图,正确方法读懂二次回路图,认真检查二次设备的质量、有效施工确保二次回路的正确。
二、符号说明◆二次回路图中的图形符号、文字标号和回路标号都有国家的统一规定。
◆其图形符号和文字标号用以表示和区别二次回路图中的电气设备;◆其回路标号用以区别电气设备间相互连接的各种回路。
图形符号◆在二次回路图中,所有断路器和继电器的触点,都按照它们在正常状态时的位置来表示。
所谓正常位置是指断路器和继电器的线圈未通电无电压、无外力时,它们的触点(对断路器系指其辅助触点)所处的状态。
如:继电器常开触点(动合触点)。
图线的布置:横平竖直尽可能减少交叉和弯折三、看二次回路图的基本方法看图的要领:➢“先交流,后直流;交流看电源,直流找线圈;抓住触点不放松,一个一个全查清。
”➢➢“先上后下,先左后右,屏外设备一个也不漏。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变压器电流差动保护的动作原理如图7-6所示。 图7-6(a)中表示变压器外部故障时的电流分布图,(b)表示
变压器内部故障时的电流分布图。
从图中可见,当变压器外部故障时,流人继电器的电流是变
压器一、二次侧的两个电流之差。如果适当选择一、二次侧 变流器,使变压器流过穿越性电流时,在一、二次变流器的 副边出现接近相等的电流,则流入继电器的电流iⅠ-iⅡ。接 近为零,继电器不动作。
两相有TA,各相TA二次绕组与各自的KA线圈串联后,
然后接成不完全星形连接。
中性点非直接接地系统中,广泛应用。
3.两相电流差接线方式
两相有TA,其差电流接入的KA线圈。 通常应用在6—10KV中性点不接地系统中以保护较小容
量的高压电动机。
4.三角形接线方式 能反应所有短路类型。 应用于Y,d接线的变压器差动保护装置。 在正常运行或三相短路时,流过继电器线圈的电流为
定时限过流保护接线图
四、变压器电流速断保护
中、小容量变压器装设,作为防止相间短路故障的主
保护。 动作无延时,利用动作电流(大于3-5倍In)保证选择 性。 按不完全星形接线的两继电器构成。 须经中间继电器启动跳闸回路。(电流继电器触点容 量小)
电流速断保护原理接线图
五、变压器纵差动保护 对于容量较大的变压器,应装设电流纵差动保护。 变压器过电流保护具有一定时限,动作不够迅速。变压 器速断保护虽然动作迅速,但是动作电流整定较大,对 于轻微的内部故障不能反应;而且在变压器内部,靠近 二次出线还存在死区,即速断保护不起作用的地方。 因此规程规定对于大容量变压器应装设电流差动保护。 电力变压器是电力系统中十分重要的设备,它的故障将 对供电可靠性和系统的正常运行带来严重影响。变压器 内部的某些故障,虽然最初故障电流较小,但产生的电 弧将引起变压器内部绝缘油分解,产生可燃性气体;严 重时引起喷油、爆炸。为了避免变压器事故的扩大,要 求变压器内部发生故障时应迅速切断电源,使变压器退 出运行。
相电流的√3倍(1.732), 保 护
一、故障和异常运行状态
故障分为: 油箱内:内部绕组匝间或层间绝缘损坏造成的相间和
匝间短路、直接接地系统侧绕组的接地短路。 油箱外:外部绝缘套管及引出线上的多相短路、单相 接地短路。 异常运行状态:保护范围外部短路引起的过电流、电 动机自启动引起的过负荷、油浸变压器油箱漏油造成 油面降低
一般的快速保护动作时间为0.06—0.12s,最快的可达0.01—0.04s。 一般的断路器的动作时间为0.06—0.15s,最快的可达0.02—0.06s。 当系统发生故障时,快速切除故障可以提高系统并列运行的稳定性、
减少用户在低电压下工作的时间,减少故障元件的损坏程度,避免故 障进一步扩大。
图7-6 变压器差动保护原理图
当变压器内部发生故障时,可能有两种情况,一种 情况是变压器只一侧加有电源,流入继电器的电流仅为 iⅠ,如果故障电流足够大,则电流iⅠ足以使差动继电 器动作。 另一种情况,如果变压器两侧都有电源,则就有两 个流动方向相反的电流流人变压器。这两个电流通过变 流器后,流人差动继电器时方向相同,两个电流相加, 足以使继电器动作。 电力变压器差劲保护的动作电流按躲过二次回路断 线、变压器空载投运时激磁涌流和互感器二次电流不平 衡,防止由此出现误动作来整定。动作时间取0s。
延时,有选择性地切除故障的保护称为主保护。 后备保护:当主保护拒动时起作用,从而动作于相应 断路器以切除故障元件。分为近后备保护和远后备保 护。 近后备保护:当主保护拒动时,由本电力设备或线路 的另一套保护来实现后备的保护。 远后备保护:当主保护或断路器拒动时,由相邻电力 设备或线路的保护来实现的后备保护。
(四)电磁型中间继电器 在继电保护装置中,中间继电器用以增加触点数 量和触点容量;也可使触点闭合或断开时带有不
大的延时,或者通过继电器的自保持,以适应保 护装置动作程序的需要。
有动合、动断接点。
DZ-10型中间继电器
(五)电磁型信号继电器 在继电保护回路中,信号继电器用来发出保护动作信
中被广泛应用。 这种继电器的感应元件部分动作时间与电流的大小有 关:电流大,动作时间短;电流小,动作时间长。因此 也称作反时限保护。
GL系列感应型过电流继电器结构图
继电保护与二次回路常用电气符号
在绘制继电保护二次回路图时,需要用图形符号来表示 继电器和触点。
五、继电保护用电流互感器 将电力系统中一次大电流按一定变比变换成二次较小 的电流,供给测量表计和继电器,同时将二次设备与 一次高压隔离,保证人身与设备的安全。
为保证继电保护装置具有足够的可靠性,应力求接线
方式简单、继电器性能可靠、回路触点尽可能最少。 还必须注意安装质量,并对继电保护装置按时进行维 护和校验。
2.选择性
当电力系统发生故障时,继电保护装置应该有选择性 地切除故障部分,让非故障部分继续运行,使停电范围尽 量缩小。 继电保护动作的选择性,可以通过正确地整定电气量的动 作值和上下级保护的动作时限来达到互相配合。一般上下 级保护的时限差取0.3—0.7秒。 如果只依靠动作时限级差来达到选择性,则由于从电源侧 到负荷侧要经过多级电压变换和传输,电源侧继电保护的 动作时限必然很长,这样不利于切除故障设备的快速性。 因此必须通过合理整定电气量的动作值,有时要利用各类 不同保护等来取得继电保护的选择性、灵活性和快速性。
四、常用继电器介绍
继电器是一种在其输入物理量(电气量或非电量)达
到规定值时,其电气输出电路被接通和分断的自动装 置。
动合接点:继电器不动作时处于断开状态的接点。
动断接点:继电器不动作时处于闭合状态的接点。
(一)电磁式电流继电器
反应电流增大到整定值,接点动作。 动作电流:使继电器动合接点由断开到闭合的最
事故:对用户少送电或停止送电,电能质量降低
到不能允许的程度,造成人身伤亡及电气设备损 坏。
继电保护和自动装置是反映电力系统中
各种电气设备故障和不正常运行状态的 自动装置。
是保证电力系统安全运行和提高电能质
量的重要组成部分。
第一节
继电保护任务及基本要求
一、继电保护的任务
当电气设备发生故障时,能自动、迅速、有选择地将故 障元件(主变、线路)从电力系统切除,避免故障元件 继续遭到破坏,使非故障元件迅速弧腹正常运行,将事 故尽可能限制在最小范围内。
3.速动性
保护快速切除故障的性能。 故障切除时间包括继电保护动作时间和断路器的跳闸时间。 可以把故障部分控制在尽可能轻微的状态,减少系统电压因短路 故障而降低的时间,提高电力系统运行的稳定性。但快速性有时会与 选择性发生矛盾,这时就要根据具体情况,通过选取最佳保护配合方 式以达到在确保所需选择性的基础上,达到令人满意的快速性。
三、变压器过电流保护
分定时限和反时限 1.定时限:变压器电源侧,作为电流速断的后备保护
。 动作电流按躲过变压器最大负荷电流来整定。 动作时间采用阶梯原则,上级比下级动作时间长。 动作时间整定后不变化。
2.反时限:动作时间随电流大小变化。 I越大,t越短, I越小,t越长。
型号为DS-l1。DS时间继电器的外形尺寸和电磁型电流 继电器相仿,其内部结构包括一个电磁铁和一套机械 型钟表机构,以及动合、动断触点。当电源电压加到 电磁铁的线圈上时,产生电磁力,吸引铁心,带动钟 表机构开始动作。在钟表机构启动的同时,带动动合 触点的动触点向静触点移动,经过预定的时间后动静 触点闭合,时间继电器动作完成。时间继电器动作时 间的长短只与动、静触点之间的距离有关,调整这个 距离即可调整时间继电器的动作时间。
出现不正常运行状态时,发出报警信号,避免事故发生。
二、继电保护的基本要求
电气设备发生短路时,产生很大的短路电流;电网电压 下降,电气设备烧坏;充油设备的绝缘油在电弧作用下分解 产生气体,出现喷油甚至着火;导线被烧断,供电被迫中断。 特别严重时电力系统的稳定运行被破坏,发电厂的发电机被 迫解列,甚至可能引起电网瓦解.
电工进网作业许可考试参考教材
高压类理论部分 第七章 继电保护自动装置与二次回路 送电车间员工培训
电力系统在运行中,各种电气设备都有可能出现不 正常运行状态和故障。 1、不正常运行:电气元件正常工作遭到破坏。 (过负荷、过电压、频率降低 、系统振荡等) 2、故障:包括各种类型短路和断线。 短路:三相短路、 两相短路、单相接地短路、两 相接地短路、发电机和电动机以及变压器绕组间 的匝间短路等 断线:单相断线、两相断线 故障或不正常运行状态不及时处理,引发事故。
小电流。 返回电流:使继电器动合接点由闭合到断开的最 大电流。 返回系数:继电器的返回电流除以动作电流。
电流继电器的返回系数要求在0.85—0.9之间。
DL型电磁式过电流继电器结构图
(三)电磁型时间继电器
用以在继电保护回路中建立所需要的动作延时。
在直流操作继电保护装置中使用的电磁型时间继电器
号。 根据信号继电器研发出的信号,值班人员能够很方便 地发现事故和统计保护装置动作的次数。
有机械或电气自保持,需手动恢复。
X-11型信号继电器
(六) 感应式电流继电器(GL式电流继电器)
利用电磁感应原理构成,兼有电磁式电流继电器、时
间继电器、中间继电器、信号继电器的功能。
结构分为两部分: 电磁速断机构,构成电流速断保护; 感应机构,构成反时限过电流保护,在工厂供电系统
电流互感器(TA)均是单相式,一次通入的是电流源, 二次接相应负载。
电流互感器接线方式
1.三相星形接线
三相均有TA,各相TA二次绕组和KA的线圈串联,然后
接成星形连接。 能反应三相短路、两相短路、单相接地短路等各种故 障。 适用于对所有短路类型都 要求动作的保护装置。
