锅炉制粉系统及燃烧基础知识一、燃料基础知识1.煤的元素分析成分即煤的化学组成成分。
经过分析，煤的成分包括碳（C）、氢（H）、氧（O）、氮（N）、硫（S）五种主要元素以及水分（M）和灰分（A）。
2.煤的工业分析成分，工业分析主要测定煤中的水分、挥发分、固定碳和灰分含量，用以表明煤的某些燃烧特性。

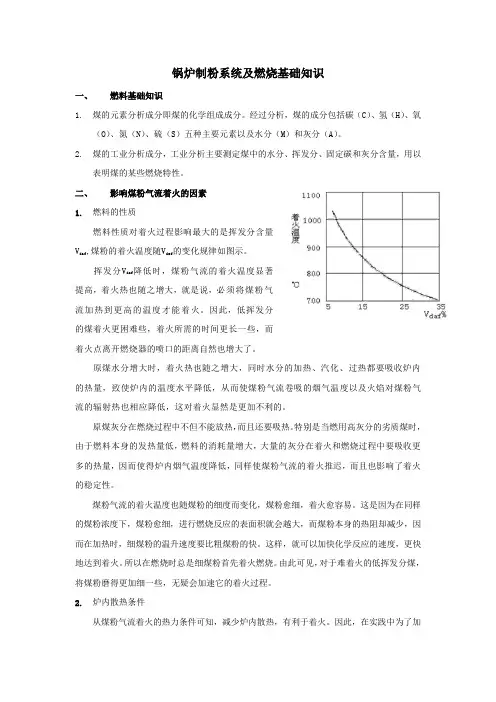

二、影响煤粉气流着火的因素1.燃料的性质燃料性质对着火过程影响最大的是挥发分含量V daf,煤粉的着火温度随V daf的变化规律如图示。
挥发分V daf降低时，煤粉气流的着火温度显著提高，着火热也随之增大，就是说，必须将煤粉气流加热到更高的温度才能着火。
因此，低挥发分的煤着火更困难些，着火所需的时间更长一些，而着火点离开燃烧器的喷口的距离自然也增大了。
原煤水分增大时，着火热也随之增大，同时水分的加热、汽化、过热都要吸收炉内的热量，致使炉内的温度水平降低，从而使煤粉气流卷吸的烟气温度以及火焰对煤粉气流的辐射热也相应降低，这对着火显然是更加不利的。
原煤灰分在燃烧过程中不但不能放热，而且还要吸热。
特别是当燃用高灰分的劣质煤时，由于燃料本身的发热量低，燃料的消耗量增大，大量的灰分在着火和燃烧过程中要吸收更多的热量，因而使得炉内烟气温度降低，同样使煤粉气流的着火推迟，而且也影响了着火的稳定性。
煤粉气流的着火温度也随煤粉的细度而变化，煤粉愈细，着火愈容易。
这是因为在同样的煤粉浓度下，煤粉愈细，进行燃烧反应的表面积就会越大，而煤粉本身的热阻却减少，因而在加热时，细煤粉的温升速度要比粗煤粉的快。
这样，就可以加快化学反应的速度，更快地达到着火。
所以在燃烧时总是细煤粉首先着火燃烧。
由此可见，对于难着火的低挥发分煤，将煤粉磨得更加细一些，无疑会加速它的着火过程。
2.炉内散热条件从煤粉气流着火的热力条件可知，减少炉内散热，有利于着火。
因此，在实践中为了加快和稳定低挥发分煤的着火，常在燃烧器区域用铬矿砂等耐火材料将部分水冷壁遮盖起来，构成所谓燃烧带。
