OUC液晶光电效应综合实验
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应是指当液晶受到光照射时,其分子结构发生改变,从而产生电场效应的现象。
本实验旨在通过实验验证液晶光电效应,并对其进行深入的研究和分析。
实验仪器与材料:1. 液晶样品。
2. 偏振光源。
3. 偏振片。
4. 电压源。
5. 示波器。
6. 光源。
7. 电源。
8. 电压表。
9. 电流表。
10. 电阻。
实验步骤:1. 将液晶样品置于偏振片之间,使其与偏振光源垂直。
2. 调节偏振光源,使其通过偏振片后照射到液晶样品上。
3. 通过电压源对液晶样品施加不同的电压,观察并记录液晶样品的光透过率随电压的变化情况。
4. 使用示波器对液晶样品施加电压后的响应进行监测和记录。
实验结果与分析:在实验过程中,我们观察到液晶样品在不同电压下的光透过率发生了变化。
当施加电压时,液晶分子结构发生了改变,导致光的透过率发生了变化。
通过示波器的监测,我们还可以清晰地观察到液晶样品的响应时间和稳定性。
根据实验结果,我们可以得出液晶光电效应存在的结论,并对其进行进一步的分析和讨论。
液晶光电效应的产生主要是由于液晶分子在电场作用下的取向改变,从而影响光的透过率。
这一现象在液晶显示器等光电器件中具有重要的应用价值。
结论:通过本实验,我们成功验证了液晶光电效应的存在,并对其进行了深入的研究和分析。
液晶光电效应作为一种重要的光电现象,在光电器件领域具有广泛的应用前景,对于提高光电器件的性能和稳定性具有重要意义。
在今后的研究中,我们将进一步探讨液晶光电效应的机理和特性,以期能够更好地应用于光电器件的研发和生产中。
同时,我们也将继续深入研究其他光电效应现象,为光电器件领域的发展做出更大的贡献。
通过本次实验,我们不仅加深了对液晶光电效应的理解,同时也提高了我们对光电器件的认识,为今后的科研工作奠定了坚实的基础。
希望通过我们的努力,能够为光电器件领域的发展贡献自己的一份力量。
光电效应实验报告.
光电效应实验报告.光电效应实验报告引言光电效应是指当光照射到金属表面时,金属释放出电子的现象。
这一现象的发现对于量子物理学的发展具有重要意义。
本实验旨在通过实际操作,观察和研究光电效应,并探究其相关的物理原理。
实验装置实验装置主要包括:光源、金属板、电压表、电流表、电源等。
光源采用高亮度的LED灯,金属板选用铝材料,电压表和电流表用于测量电压和电流的变化。
实验步骤1. 将实验装置搭建好,确保电路连接正确,并保持实验环境的稳定。
2. 将金属板置于光源的照射下,并通过电压表和电流表记录下光照强度和电流的变化。
3. 逐渐调整电压,观察电流的变化情况,并记录下相关数据。
4. 分别改变光源的距离和金属板的面积,观察光电效应的变化规律。
实验结果在实验过程中,我们观察到以下现象和结果:1. 随着光照强度的增加,电流逐渐增大,但存在一个临界值,超过该临界值后电流基本保持不变。
2. 当改变光源的距离时,电流的变化与距离的平方成反比。
3. 当改变金属板的面积时,电流的变化与面积成正比。
讨论与分析基于实验结果,我们可以得出以下结论:1. 光电效应的发生与光照强度有关,当光照强度超过一定临界值时,金属表面的电子会被激发出来。
2. 光电效应的电流与光源的距离成反比,这是因为光的强度随着距离的增加而减弱,导致电子产生的动能减小。
3. 光电效应的电流与金属板的面积成正比,这是因为金属板的面积越大,光照射到的金属表面积也越大,从而激发出的电子数量增多。
进一步探索在实验的基础上,我们可以进一步探索以下问题:1. 光电效应与光的频率有关吗?是否存在特定频率的光才能激发出电子?2. 光电效应是否与金属的材料有关?不同金属是否会有不同的光电效应?3. 是否存在其他因素会影响光电效应的发生,比如温度、压力等?结论通过本次实验,我们对光电效应有了更深入的了解。
光电效应的发生与光照强度、距离和金属板的面积等因素密切相关。
进一步研究光电效应的机制和影响因素,有助于我们更好地理解量子物理学的基本原理,并在光电器件的设计和应用中发挥重要作用。
液晶电光效应实验报告.doc
液晶电光效应实验报告【实验目的】1.在掌握液晶光开关的基本工作原理的基础上,测量液晶光开关的电光特性曲线,并由电光特性曲线得到液晶的阈值电压和关断电压。
2.测量驱动电压周期变化时,液晶光开关的时间响应曲线,并由时间响应曲线得到液晶的上升时间和下降时间。
3.测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度,了解液晶光开关的工作条件。
4.了解液晶光开关构成图像矩阵的方法,学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式,从而了解一般液晶显示器件的工作原理。
【实验仪器】液晶电光效应实验仪一台,液晶片一块【实验原理】1.液晶光开关的工作原理液晶的种类很多,仅以常用的TN(扭曲向列)型液晶为例,说明其工作原理。
TN型光开关的结构:在两块玻璃板之间夹有正性向列相液晶,液晶分子的形状如同火柴一样,为棍状。
棍的长度在十几埃(1埃=10-10米),直径为4~6埃,液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极,电极的表面预先作了定向处理(可用软绒布朝一个方向摩擦,也可在电极表面涂取向剂),这样,液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里;电极表面的液晶分子按一定方向排列,且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用,趋向于平行排列。
然而由于上下电极上液晶的定向方向相互垂直,所以从俯视方向看,液晶分子的排列从上电极的沿-45度方向排列逐步地、均匀地扭曲到下电极的沿+45度方向排列,整个扭曲了90度。
理论和实验都证明,上述均匀扭曲排列起来的结构具有光波导的性质,即偏振光从上电极表面透过扭曲排列起来的液晶传播到下电极表面时,偏振方向会旋转90度。
取两张偏振片贴在玻璃的两面,P1的透光轴与上电极的定向方向相同,P2的透光轴与下电极的定向方向相同,于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下,来自光源的自然光经过偏振片P1后只剩下平行于透光轴的线偏振光,该线偏振光到达输出面时,其偏振面旋转了90°。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应是指在外界电场作用下,液晶分子排列方向发生变化,从而改变液晶分子的各向异性,使得光透过液晶时的偏振状态发生变化的现象。
本实验旨在通过实验验证液晶光电效应,并对其进行深入的研究和分析。
实验一,液晶光电效应的基本原理。
首先,我们将液晶样品置于电场中,通过改变电场的强度和方向,观察液晶样品的光学性质变化。
实验结果显示,当电场作用下,液晶分子会发生排列方向的变化,从而导致光透过液晶时的偏振状态发生变化。
这一现象正是液晶光电效应的基本原理。
实验中,我们还对不同类型的液晶样品进行了测试,结果表明不同类型的液晶样品对电场的响应程度有所差异,这为进一步研究液晶光电效应提供了重要的参考。
实验二,液晶光电效应的应用。
在实验中,我们还探讨了液晶光电效应在光电器件中的应用。
通过改变电场的强度和方向,我们成功实现了对液晶样品的光学性质进行控制,这为液晶显示器、液晶光阀等光电器件的设计和制造提供了重要的理论基础。
同时,我们还对液晶光电效应在光学调制器件中的应用进行了研究,结果表明液晶光电效应在光学通信、光学信息处理等领域具有广泛的应用前景。
实验三,液晶光电效应的影响因素。
在实验过程中,我们还对液晶光电效应的影响因素进行了深入的分析。
实验结果显示,温度、电场强度、液晶样品的性质等因素都会对液晶光电效应产生影响。
特别是在液晶显示器等光电器件中,对液晶光电效应的影响因素进行深入研究,可以为光电器件的性能优化提供重要的理论指导。
结论。
通过本次实验,我们深入了解了液晶光电效应的基本原理、应用前景以及影响因素,并对液晶光电效应在光电器件中的应用进行了探讨。
实验结果表明,液晶光电效应具有重要的理论和应用价值,对于光电器件的设计和制造具有重要的指导意义。
相信随着对液晶光电效应研究的深入,液晶光电效应将在光电器件领域发挥越来越重要的作用。
大学物理实验 液晶光电效应综合实验
液晶光电效应综合实验摘要:本实验主要通过液晶光开关电光特性综合试验仪来进行液晶的电光特性测量实验,测量液晶光开关的电光特性曲线,并由此得到阈值电压和关断电压,并绘制液晶光开关的时间响应曲线得到液晶的上升时间和下降时间,测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度,了解液晶光开关的工作条件。
关键字:液晶光电效应引言:液晶是介于液体与晶体之间的一种物质状态。
一般的液体内部分子排列是无序的,而液晶既具有液体的流动性,其分子又按一定规律有序排列,使它呈现晶体的各向异性。
当光通过液晶时,会产生偏振面旋转,双折射等效应。
液晶分子是含有极性基团的极性分子,在电场作用下,偶极子会按电场方向取向,导致分子原有的排列方式发生变化,从而液晶的光学性质也随之发生改变,这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。
实验目的:1.在掌握液晶光开关的基本工作原理的基础上,测量液晶光开关的电光特性曲线,并由电光特性曲线得到液晶的阈值电压和关断电压。
2.测量驱动电压周期变化时,液晶光开关的时间响应曲线,并由时间响应曲线得到液晶的上升时间和下降时间。
3.测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度,了解液晶光开关的工作条件。
4.了解液晶光开关构成图像矩阵的方法,学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式,从而了解一般液晶显示器件的工作原理。
实验原理:1.液晶光开关的工作原理液晶的种类很多,仅以常用的 TN(扭曲向列)型液晶为例,说明其工作原理。
TN型光开关的结构如图 1 所示。
在两块玻璃板之间夹有正性向列相液晶,液晶分子的形状如同火柴一样,为棍状。
棍的长度在十几埃(1 埃= 10-10米),直径为 4~6 埃,液晶层厚度一般为 5-8 微米。
玻璃板的内表面涂有透明电极,电极的表面预先作了定向处理(可用软绒布朝一个方向摩擦,也可在电极表面涂取向剂),这样,液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里;电极表面的液晶分子按一定方向排列,且上下电极上的定向方向相互垂直。

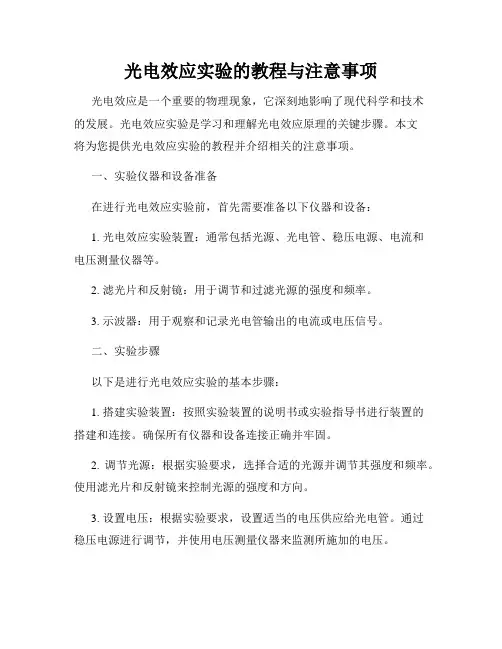

光电效应实验的教程与注意事项
光电效应实验的教程与注意事项光电效应是一个重要的物理现象,它深刻地影响了现代科学和技术的发展。
光电效应实验是学习和理解光电效应原理的关键步骤。
本文将为您提供光电效应实验的教程并介绍相关的注意事项。
一、实验仪器和设备准备在进行光电效应实验前,首先需要准备以下仪器和设备:1. 光电效应实验装置:通常包括光源、光电管、稳压电源、电流和电压测量仪器等。
2. 滤光片和反射镜:用于调节和过滤光源的强度和频率。
3. 示波器:用于观察和记录光电管输出的电流或电压信号。
二、实验步骤以下是进行光电效应实验的基本步骤:1. 搭建实验装置:按照实验装置的说明书或实验指导书进行装置的搭建和连接。
确保所有仪器和设备连接正确并牢固。
2. 调节光源:根据实验要求,选择合适的光源并调节其强度和频率。
使用滤光片和反射镜来控制光源的强度和方向。
3. 设置电压:根据实验要求,设置适当的电压供应给光电管。
通过稳压电源进行调节,并使用电压测量仪器来监测所施加的电压。
4. 观察和记录:通过示波器或电流测量仪器来观察和记录光电管输出的电流或电压信号。
注意记录实验条件、参数和观察到的现象。
5. 实验数据分析:根据实验数据进行分析和计算,比如计算光电管的截止电压、光电流等重要参数。
6. 结果验证与讨论:将实验结果与理论知识进行对比和验证,进行讨论和解释实验现象。
三、注意事项在进行光电效应实验时,需要注意以下事项:1. 安全第一:确保实验环境安全,并遵守实验室的安全规定,如穿戴实验服、戴护目镜等。
2. 仪器检查:在进行实验之前,仔细检查实验装置和仪器是否正常工作,如电源是否正常、示波器是否校准等。
3. 光源控制:根据实验要求,控制光源的强度和频率,避免对光电管产生过大的影响。
4. 数据记录:及时记录实验数据,并保持实验区域整洁,以便后续的数据分析和对比。
5. 参数调节:根据实验需要,适时调节光源强度、电压和其他参数,并记录下实验过程中的变化。
6. 实验结果解释:根据实验数据和理论知识进行实验结果的解释和讨论,分析实验数据与理论期望值的差异。
大学物理实验---液晶光电效应
⼤学物理实验---液晶光电效应实验题⽬:液晶电光效应实验⽬的:1、在掌握液晶光开关的基本⼯作原理的基础上,测量液晶光开关的电光特性曲线;2、观察液晶光开关的时间响应曲线,并求出液晶的上升时间和下降时间;3、测量液晶显⽰器的视⾓特性;4、了解⼀般液晶显⽰器件的⼯作原理。
实验原理:TN型液晶光开关⼯作原理两张偏振⽚贴于玻璃的两⾯,上下电极的定向⽅向相互垂直,P1的透光轴与上电极的定向⽅向相同,P2的透光轴与下电极的定向⽅向相同,于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下,来⾃光源的⾃然光经过偏振⽚P1后只剩下平⾏于透光轴的线偏振光,该线偏振光到达输出⾯时,其偏振⾯旋转了90°。
这时光的偏振⾯与P2的透光轴平⾏,因⽽有光通过。
(见原理⽰意图)当施加⾜够电压时(⼀般为1~2伏),在静电场的作⽤下,液晶分⼦趋于平⾏于电场⽅向排列。
原来的扭曲结构被破坏,从P1透射出来的偏振光的偏振⽅向在液晶中传播时不再旋转,保持原来的偏振⽅向到达下电极。
这时光的偏振⽅向与P2正交,因⽽光被关断。
由于上述光开关在没有电场的情况下让光透过,加上电场的时候光被关断,因此叫做常⽩模式。
液晶光开关电光特性曲线液晶驱动电压和时间响应曲线实验步骤:1、校准透过率为100%,2、液晶电光特性的测量:静态模式下使电压从0v到6v记录相应的透射率。
绘制电光曲线图求出阈值电压与关断电压。
3、液晶时间特性曲线测定:静态闪烁状态,透过率为100%,电压为2v,由⽰波器观察到驱动电压波形及时间特性曲线,并求出上升时间与下降时间。
4、液晶视⾓特性的测量(1) ⽔平视⾓的测量电压在0v下,⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼤值。
电压在2v下,⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼩值。
计算对⽐度,绘制曲线图。
(2) 垂直视⾓的测量(同上)电压在0v下,⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼤值。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应是指在外加电场作用下,液晶分子发生取向改变,从而导致光学性质的变化。
本次实验旨在通过观察液晶光电效应的现象,探究其机理原理,并对实验结果进行分析和总结。
实验仪器与材料:1. 液晶样品。
2. 透明电极玻璃基板。
3. 电源。
4. 偏振片。
5. 光源。
实验步骤:1. 将液晶样品均匀涂布在透明电极玻璃基板上,形成液晶薄膜。
2. 将偏振片置于液晶样品的上方,使其与液晶薄膜垂直。
3. 将电源接通,施加外加电场。
4. 调节光源位置和强度,观察液晶样品的光学特性变化。
实验结果与分析:在实验过程中,我们观察到了明显的液晶光电效应。
当施加外加电场后,液晶样品的光学特性发生了明显的变化,透过偏振片观察液晶样品时,可以看到光强度的变化。
这表明外加电场导致了液晶分子的取向改变,从而影响了光的传播方向和强度。
液晶光电效应的机理原理是液晶分子在外加电场作用下发生取向改变,从而影响了光的透过性。
液晶分子是具有一定取向性的长形分子,当外加电场施加在液晶样品上时,液晶分子会受到电场力的作用而发生取向改变,从而影响了光的透过性。
通过本次实验,我们深入了解了液晶光电效应的现象和机理原理。
液晶光电效应在液晶显示器等光电器件中具有重要的应用价值,对于我们深入理解液晶材料的光学性质和应用具有重要意义。
总结:本次实验通过观察液晶样品在外加电场作用下的光学特性变化,探究了液晶光电效应的机理原理。
实验结果表明,外加电场导致液晶分子取向改变,从而影响了光的传播方向和强度。
液晶光电效应在光电器件中具有重要的应用价值,对于我们深入理解液晶材料的光学性质和应用具有重要意义。
通过本次实验,我们对液晶光电效应有了更深入的了解,也为今后的相关研究和应用奠定了基础。
希望通过不断的实验和研究,能够进一步拓展液晶光电效应的应用领域,为光电技术的发展做出更大的贡献。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应是一种重要的物理现象,它在许多电子产品中被广泛应用。
为了更好地了解液晶光电效应,我们进行了一系列实验,并在此报告中分享我们的实验过程和结果。
实验步骤1. 实验器材:液晶屏、电压源、光源、透射光管、偏振片、毛玻璃等。
2. 准备工作:将液晶屏与电压源连接,以及透射光管、偏振片和毛玻璃等器材组装好。
3. 实验一:观察液晶屏将光源照射在液晶屏上,并观察屏幕的显示效果。
此时,我们可以观察到液晶屏上呈现出一些形态各异的图案,这是因为液晶分子在光的作用下发生了变化。
4. 实验二:光扰动效应在实验一的基础上,将偏振片放在液晶屏前,透过偏振片照射光源,然后旋转偏振片,观察液晶屏上的图案变化。
我们可以发现,液晶屏上的图案会随着偏振片的旋转产生变化,这说明光扰动了液晶分子的排列状态。
5. 实验三:电光效应在实验一的基础上,给液晶屏加上电压,观察液晶屏上的图案变化。
我们可以发现,当电压作用在液晶分子上时,液晶分子会发生变化,图案也会发生变化。
实验结果通过我们的实验,我们可以得出以下结论:液晶光电效应是一种重要的物理现象,可以应用于液晶屏等电子产品中。
光扰动效应是指光作用在液晶分子上,使得液晶分子的排列状态发生变化。
电光效应是指电场作用在液晶分子上,使得液晶分子的排列状态发生变化。
指导意义液晶光电效应是一种非常重要的物理现象,研究液晶光电效应对于我们深入理解和应用电子产品都有着重要的意义。
本次实验的过程中,我们不仅仅了解了液晶光电效应的基本原理,而且还通过实验观察和分析,深入了解了光扰动效应和电光效应等细节。
这对我们今后在学习和应用电子产品方面都有着很大的指导意义。
总之,液晶光电效应是一种非常重要的物理现象,我们应该深入了解和学习,以更好地应用到实际生活中。
光电综合设计实验报告
一、实验目的1. 深入理解光电效应的基本原理,掌握光电效应实验的基本方法。
2. 掌握光电传感器的原理及其在光电检测中的应用。
3. 熟悉光电转换器的工作原理,提高实验操作技能。
4. 培养团队协作和实验设计能力。
二、实验原理光电效应是指光照射到金属表面时,金属表面会释放出电子的现象。
根据爱因斯坦的光电效应理论,光子的能量与光的频率成正比,当光子的能量大于金属的逸出功时,金属表面会释放出电子。
光电效应实验主要包括光电效应现象的观察、光电效应方程的验证、光电传感器的应用等。
三、实验仪器与设备1. 光电效应测试仪2. 汞灯及电源3. 滤色片(五个)4. 光阑(两个)5. 光电管6. 光功率计7. 示波器8. 数据采集器9. 计算机四、实验内容及步骤1. 光电效应现象的观察(1)打开汞灯及电源,调整光强至适中。
(2)将光电管接入电路,调节光电管偏置电压,观察光电管的光电流变化。
(3)改变滤色片,观察光电流的变化,分析光电效应现象。
2. 光电效应方程的验证(1)记录不同频率的光照射下光电管的光电流。
(2)根据光电效应方程,计算光电子的最大动能。
(3)分析光电子最大动能与光频率的关系,验证光电效应方程。
3. 光电传感器的应用(1)搭建光敏电阻电路,观察光敏电阻的阻值变化。
(2)搭建光敏二极管电路,观察光敏二极管的输出电压变化。
(3)搭建光电耦合器电路,观察光电耦合器的输出信号变化。
五、实验结果与分析1. 光电效应现象的观察实验中观察到,随着光强的增加,光电流逐渐增大;改变滤色片,光电流也随之变化,验证了光电效应现象。
2. 光电效应方程的验证根据实验数据,计算光电子的最大动能,发现光电子最大动能与光频率呈线性关系,验证了光电效应方程。
3. 光电传感器的应用实验中观察到,光敏电阻、光敏二极管和光电耦合器均能实现光电转换,验证了光电传感器的应用。
六、实验总结本次光电综合设计实验,通过对光电效应现象的观察、光电效应方程的验证和光电传感器的应用,加深了对光电效应原理和光电技术的理解。
光电效应实验
环境温度的变化可能会影 响实验结果。例如,温度 变化可能导致光源波长的 变化,或者影响光电效应 仪的灵敏度。为了减小这 种误差,可以在实验过程 中保持环境温度的稳定, 或者在实验过程中记录环
境温度并进行分析
实验误差分析
综上所述,为了减小误差,可以在实验过程中采取多 种措施,如选择稳定的光源、使用同一台光电效应仪 进行多次实验、对不同光电效应仪的灵敏度进行标定、
将光源放置在光电效应仪前方:调整好光源 的位置和角度
打开光源:调整光照强度,观察光电效应仪 上的光电流变化
对实验数据进行处理和分析:验证光电效应 定律
了解光电效应的应用:如光电传感器、光电 倍增管等
将光电效应仪放置在支架上:调整好高度和 角度
在光电效应仪上放置滤光片:选择不同波长 的单色光进行实验
记录实验数据:包括光的波长、光照强度、 光电流等
保持环境温度的稳定等
7
实验注意事 项
此外,根据爱因斯坦的光电效应公式:E = hν - φ,其中E是光电子的 能量,h是普朗克常数,ν是光的频率,φ是逸出功。逸出功是指光电子 从物质表面逸出所需克服的功。不同物质具有不同的逸出功,因此对于不 同的物质,逸出功也不同
3
实验步骤
实验步骤
准备实验器材:光电效应仪、光源、滤光片、 支架、记录本等
2
-
1 2 3 4
目录
CONTENTS
实验目的
5
实验原理
6
实验步骤
7
实验结果与分析
结论与展望 实验误差分析 实验注意事项
光电效应实验
以下是关于光电效应实验的详细描 述,约2000字,包含标题和段落编 号
光电效应是指光照射在物质表面时, 物质能够吸收光的能量并激发出电子 的现象。光电效应是物理学中非常重 要的现象之一,对于研究光的本质和 电子行为有重要意义。光电效应实验 也是物理学实验中的经典实验之一
光电效应实验实训报告 .doc
光电效应实验实训报告 .doc一、实验目的1.了解光电效应的基本原理,理解电子的运动规律。
2.掌握光电效应实验的基本步骤和方法。
3.通过实际操作,掌握实验数据的处理方法。
二、实验原理光电效应是一种半经典理论,是物质与光相互作用的基本现象之一。
当金属或半导体材料遇到光子时,光子的能量可以被转移到电子上,电子吸收光子能量后,能够克服金属表面的势垒并跃出金属表面。
外加一个正电压使电子能从金属表面逃逸出来,经过电子束聚焦后进入一个二次电子倍增管,最终通过一个信号处理器输出信号。
根据爱因斯坦的光电子动力学理论,光电效应的电流I与光电子的光子能量E、金属的逸出功φ和入射光的频率v有关,具体公式为I∝E-v。
三、实验仪器光电效应实验箱、放电管、电源、校准器、万用表等。
四、实验步骤1.接通实验箱电源,在光电效应实验装置中的灯箱中设定指定波长和亮度的灯光。
2.打开电子万能表,将它的接线对准实验箱上的接线端,将选择开关转移到放大器端并调整校准器和放大器,使万用表显示为零。
3.将电源开关打开,并根据实际情况调整高压调节旋钮,将高压调整至所需范围之内。
4.调节阀门并选择泵压,将电流调节到想要的值,然后调节校准器的扭矩,以使它达到基准值。
5.将放电管安装在实验箱上,使其尽可能靠近灯箱后方,打开灯箱以便读出数据。
6.调整实验箱上的放大器,直到万用表的活动指针指向所期望的位置。
7.进行实验,调整阀门和泵压等参数,记录电流与电压的数据。
8.按照实验指导书的要求,对实验数据进行处理和分析,得出实验结果。
五、实验结果根据实验数据,我们可以得到光电效应电流和电压之间的关系:通过绘制这些数据的图表,我们可以看出实验结果与理论预测的非常接近。
同时,我们还可以通过计算出实验数据的平均值和标准偏差来评估实验的准确程度。
在本次实验中,我们得出的实验平均值是4.5A,标准偏差为±0.2A,这表明我们的实验数据具有很高的准确性和可靠性。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应实验报告引言:液晶光电效应是指液晶材料在外界光场的作用下产生的光学现象。
液晶光电效应的研究不仅在理论上对液晶材料的性质有深入了解,而且在实际应用中也具有广泛的意义。
本实验旨在通过实验观察液晶光电效应,深入了解液晶材料的光学特性。
实验装置:本实验所需的装置包括:液晶样品、偏振片、光源、电源等。
实验步骤:1. 准备工作:首先,确保实验装置的安全可靠,检查电源和光源是否正常工作。
然后,用纸巾擦拭液晶样品的表面,确保其干净无尘。
2. 实验一:光透过液晶样品的实验。
将液晶样品放置在两片偏振片之间,其中一片偏振片的方向与另一片垂直。
然后,打开光源,使光线透过液晶样品。
观察光线透过液晶样品后的效果,并记录下观察结果。
3. 实验二:电场对液晶样品的影响实验。
在实验一的基础上,接通电源,给液晶样品施加电场。
观察液晶样品在电场作用下的光学变化,并记录下观察结果。
实验结果与分析:通过实验一观察到,当光线透过液晶样品时,由于液晶分子的排列结构,光线会发生偏振现象。
当两片偏振片的方向相同时,光线透过液晶样品后仍然保持原有的偏振方向。
而当两片偏振片的方向垂直时,光线透过液晶样品后会被液晶分子的排列结构所影响,使得光线发生偏振转换,只有一部分光线能够透过。
通过实验二观察到,在给液晶样品施加电场后,液晶分子的排列结构发生变化,导致光线透过液晶样品的偏振现象发生改变。
当电场作用方向与液晶分子排列方向平行时,光线透过液晶样品后的偏振方向与实验一中相同。
而当电场作用方向与液晶分子排列方向垂直时,光线透过液晶样品后的偏振方向发生了改变,与实验一中的结果相反。
这一现象可以通过液晶分子的电光效应来解释。
液晶分子在电场的作用下会发生形变,从而改变液晶分子的排列结构。
这种形变会导致光线在液晶样品中的传播速度发生变化,进而改变光线的偏振状态。
结论:通过本实验,我们观察到了液晶光电效应的现象,并深入了解了液晶材料的光学特性。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应实验报告一、引言液晶光电效应是指液晶在受到光照后能够产生电流的现象。
液晶作为一种特殊的材料,在光学和电学特性上表现出独特的性质。
本实验旨在通过探究液晶光电效应,了解液晶的光学性质和电学性质之间的关联,并借此探讨液晶屏幕的工作原理。
二、实验原理液晶光电效应是由液晶屏幕的构造特性所决定的。
液晶分子是呈棒状形态排列的,当它们处于较低的温度下时,分子间的排列会以某种确定的方式对齐。
而液晶屏幕中通过添加电场,在不同的电场作用下可以改变液晶分子的取向,进而控制通过液晶屏幕的光强度。
当液晶屏幕受到光照时,液晶分子的排列方式会发生变化,进而导致电流的变化。
本实验中将利用这种液晶光电效应来探究液晶分子排列和光电效应之间的关系。
三、实验过程1. 实验器材准备:实验所需器材包括液晶显示屏、白光源和电阻等。
2. 搭建实验电路:将白光源和电阻连接到液晶显示屏上。
3. 测量电流和光强:调整白光源的强度,分别测量不同光强下的电流大小。
4. 记录实验数据:根据测量结果绘制电流和光强之间的关系曲线。
四、实验结果与分析根据实验数据并利用绘图工具,我们得到了电流和光强之间的关系曲线。
在实验中,我们观察到光强越大,液晶屏幕产生的电流越大。
这说明了液晶分子排列的不同状态会对光电效应产生影响。
当液晶分子处于不同的取向状态时,光通过液晶屏幕的效果也会发生变化,从而导致电流的变化。
通过实验数据的测量和记录,我们掌握了液晶光电效应的基本规律。
五、实验总结通过本次实验,我们深入了解了液晶光电效应的原理和实验方法。
液晶光电效应作为液晶屏幕工作的基本原理之一,其研究对于提高液晶屏幕的性能具有重要的意义。
通过对液晶分子排列和光强度之间关系的研究,我们可以进一步探索液晶显示技术的应用领域和发展方向。
参考内容:1. Sato, H., & Kawamura, H. (1988). Influence of the direction of the incident light on the photocurrent in a nematic liquid crystal cell. Applied Physics Letters, 53(11), 981-983.2. Wu, S. T., & Chen, L. (2009). Third Edition, Introduction to Flat Panel Displays. John Wiley & Sons.3. Sasaki, M., et al. (2017). Photocurrent enhancement in dye-sensitized liquid-crystalline photovoltaic cells by doping chiral dopants. Synthetic Metals, 223, 71-77.4. Eccher, J., et al. (2014). Generalized nematic-isotropic phase transition in a system with competing symmetry-breaking interactions. Physical Review E, 90(4), 042507.5. Rashidnia, N., et al. (2018). Photo-generation of ac voltages invertical aligned nematic liquid crystals cells doped with azobenzene chromophore. Journal of Physics Communications, 2(3), 035019.。
液晶电光效应综合实验实验报告
液晶电光效应综合实验实验报告液晶电光效应实验报告Guizhou Minzu University液晶电光效应实验实验题目:液晶电光效应实验学院(系):信息工程学院专业:光电信息科学与工程年级:2013级姓名:学号:完成时间:2016年6月6日一、实验目的1.学习液晶的电光效应原理;2.测量液晶光开关的电光特性曲线;3.由电光特性曲线得到液晶的阈值电压和关断电压。
二、实验仪器仪器二、实验原理 2.1 液晶液晶态是一种介于液体和晶体之间的中间态,既有液体的流动性,粘度,形变等机械性质,又有晶体的热、光、电、磁等物理性质。
液晶与晶体,液体之间的区别是:液体是各向同性的,分子取向无序;液晶分子有取向序,但无位置序;晶体则既有取向序又有位置序。
液晶可分为热致液晶和溶致液晶。
热致液晶又可分为近晶相,向列相和胆甾相。
其中向列相液晶显示器件的主要材料。
2.2液晶电光效应液晶分子是在形状、介电常数、折射率及电导率上具有各向异性特性的物质,如果对这样的物质施加电场(电流),随着液晶分子取向结构发生变化,其光学特性也随之变化,这就是通常说的液晶的电光效应。
液晶的电光效应种类繁多,主要有动态散射型(SD)、扭曲向列相型(TN)、超扭曲向列相型(STN)、有源矩阵液晶显示(TFT)型、电控双折射(ECB)等。
其中应用较为广泛的有:TFT型—主要用于液晶电视,笔记本电脑等高档产品;STN型——主要用于手机屏幕等中档产品;TN型——主要电子表、计算器、仪器仪表、家用电器等中低端产品,是目前应用最广泛地液晶显示器件。
TN 型液晶显示器件显示原理较为简单,是STN TFT 等显示方式的基础。
本实验所用的液晶样品即为TN型。
2.3 TN型液晶盒结构TN型液晶盒结构是在涂覆透明电极的两枚玻璃基板之间,夹有正介电各向列相液晶薄膜层,四周用密封材料(一般为环氧树脂)密封。
玻璃基板内侧覆盖着一层定向层,通常是以薄层高有机分子,经定向摩擦处理,可使棒状液晶分子平行于玻璃板表面,沿定向处理的方向排列。
液晶光电效应综合实验
120 100 80 60 40 20 0 0 10 20 30 40 坐标轴标题 50 60 70 80 Y值
2.2.3 液晶响应时间 τd = 44ms
3.液晶光开关的视角特性
液晶光开关的视角特性表示对比度与视角的关系。对比度定义为光开关打开和关断时 透射光强度之比,对比度大于 5 时,可以获得满意的图像,对比度小于 2,图像就模糊不清 了。
16.9 16.6 16.9
9.4 9.4 9.4
1.6 1.6 1.6
1.9 1.9 1.9
1.6 1.7 1.7
1.3 1.3 1.3
1.0 1.0 1.0
100
99.8
99.7
97.8
78.2
61.1
43.4
28.3
16.8
9.4
1.6
1.9
1.7
1.3
1.0
学期:2013 学年;课程名: 《综合设计与创新物理实验》 ;课序号 202173020;姓名:xx;学号:xxxxx
学期:2013 学年;课程名: 《综合设计与创新物理实验》 ;课序号 202173020;姓名:xx;学号:xxxxx
文章题目 姓名 学号 电话 邮箱
液晶电光效应综合实验研究 xx xxx xxx xxxxx 液晶在我们现实生活领域,尤其是显示领域,里越来越起
着重要的作用。这次实验我们要了解到液晶的工作原理和各种 性质。 试验过后我们明白了液晶的工作原理,通过实验寄托分析
2.液晶光开关的时间响应特性
2.1 液晶驱动电压和时间响应 加上(或去掉)驱动电压能使液晶的开关状态发生改变,是因为液晶的分子排序发生了 改变,这种重新排序需要一定时间,反映在时间响应曲线上,用上升时间 τr 和下降时间 τd 描述。给液晶开关加上一个如【图 3】上图所示的周期性变化的电压,就可以得到液晶的时 间响应曲线,上升时间和下降时间。如【图 3】下图所示。
