定稿木结构桥梁制作教程.ppt
合集下载
木结构桥梁承重模型简介通用课件
考虑木材的塑性变形，分析桥梁在荷载作用下的 塑性发展和破坏机理。
03 有限元分析
利用有限元方法，建立木结构桥梁的数值模型， 模拟其在不同荷载作用下的变形和破坏过程，为 桥梁设计和优化提供依据。
木结构桥梁承重模型的设计
03
和施工
承重模型设计的基本要素
结构设计
木结构桥梁承重模型的设计首先 需要考虑桥梁的结构类型、跨度 和荷载等，以确保模型能够准确
敲击检测：通过敲击模型的 不同部位，听声音判断是否 有内部空洞、腐朽等问题。 这种方法需要经验积累，才 能准确判断。
仪器检测：使用专业的检测 设备，如超声波检测仪、X 光检测仪等，对模型进行更 全面、准确的检测。这种方 法最科学可靠，但成本也相 对较高。
检测标准主要参考国家相关 桥梁检测规范，以及模型制 造商提供的技术参数和指标 。
材料科学进步
新材料和制造技术的发展 推动木结构桥梁承重模型 的精细化，考虑更多材料 性能和结构行为。
承重模型在桥梁工程中的应用前景
设计和优化
01
利用承重模型进行木结构桥梁的设计和优化，确保桥梁在满足
承重需求的同时，实现材料的高效利用。
安全评估
02
通过承重模型对现有木结构桥梁进行安全评估，识别潜在的结
性。
结构组装
按照设计要求，采用适当的组装 技术和顺序，确保各个构件能够 准确地定位和连接，形成稳定且
符合设计要求的承重结构。
质量控制
在施工过程中进行质量检查和控 制，包括材料的质量、加工的精 度、组装的准确性等，以确保承
重模型的质量和可靠性。
承重模型设计和施工的案例分析
案例一
某座木结构古桥的承重模型设计。通过详细调研和分析古桥的结构特点、荷载情况以及历史背景，进行承重模型 的设计和施工。案例介绍了如何还原古桥的独特风貌和结构特点，并讨论了在设计和施工过程中遇到的挑战和解 决方法。
03 有限元分析
利用有限元方法，建立木结构桥梁的数值模型， 模拟其在不同荷载作用下的变形和破坏过程，为 桥梁设计和优化提供依据。
木结构桥梁承重模型的设计
03
和施工
承重模型设计的基本要素
结构设计
木结构桥梁承重模型的设计首先 需要考虑桥梁的结构类型、跨度 和荷载等，以确保模型能够准确
敲击检测：通过敲击模型的 不同部位，听声音判断是否 有内部空洞、腐朽等问题。 这种方法需要经验积累，才 能准确判断。
仪器检测：使用专业的检测 设备，如超声波检测仪、X 光检测仪等，对模型进行更 全面、准确的检测。这种方 法最科学可靠，但成本也相 对较高。
检测标准主要参考国家相关 桥梁检测规范，以及模型制 造商提供的技术参数和指标 。
材料科学进步
新材料和制造技术的发展 推动木结构桥梁承重模型 的精细化，考虑更多材料 性能和结构行为。
承重模型在桥梁工程中的应用前景
设计和优化
01
利用承重模型进行木结构桥梁的设计和优化，确保桥梁在满足
承重需求的同时，实现材料的高效利用。
安全评估
02
通过承重模型对现有木结构桥梁进行安全评估，识别潜在的结
性。
结构组装
按照设计要求，采用适当的组装 技术和顺序，确保各个构件能够 准确地定位和连接，形成稳定且
符合设计要求的承重结构。
质量控制
在施工过程中进行质量检查和控 制，包括材料的质量、加工的精 度、组装的准确性等，以确保承
重模型的质量和可靠性。
承重模型设计和施工的案例分析
案例一
某座木结构古桥的承重模型设计。通过详细调研和分析古桥的结构特点、荷载情况以及历史背景，进行承重模型 的设计和施工。案例介绍了如何还原古桥的独特风貌和结构特点，并讨论了在设计和施工过程中遇到的挑战和解 决方法。

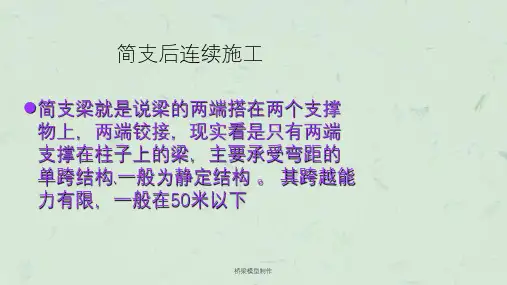

桥梁模型制作课件
桥梁模型制作
预制安装法
n 自行式吊车安装法： 先将梁运到桥位处，采用一台或两台自行式汽 车吊机或履带吊机直接将梁片吊起就位； 适用于陆地桥梁、城市高 架桥。
n 自行式吊车安装法
n
陆地桥梁、城市高架桥预制梁安装常采用自行吊车安装。一般
先将梁运到桥位处，采用一台或两台自行式汽车吊机或履带吊机直接
将梁片吊起就位，方法便捷，履带吊机的最大起吊能力达3MN。
桥梁模型制作
预制安装法
• 浮吊架设法： 在通航河道或水深河道上架桥，可采用浮 吊安装预制梁。
• 浮吊架设法
•
在通航河道或水深河道上架桥，可采用浮吊安装预制
梁。当预制梁分片预制安装时，浮船宜逆流而上，先远后
近安装，如图所示。
•
用浮吊安装预制梁，施工速度快，高空作业较少，吊
装能力强，是大跨多孔河道桥梁的有效施工方法。采用浮
落梁就位，接着准备架设下一根梁。
•
在水深不超过5m、水流平缓、不通航的中小河流上的小桥孔
，也可采用跨墩龙门吊机架梁。这时必须在水上桥墩的两侧架设龙门
吊机轨道便桥，便桥基础可用木桩或钢筋混凝土桩。
•
在水浅流缓而无冲刷的河上，也可用木笼或草袋筑岛来作便桥
的基础。便桥的梁可用贝雷组拼。
桥梁模型制作
预制安装法
和万能杆件系统的大量应用，在其他施工方法都比较困难或经过比较
施工方便、费用较低时，也有在中、大桥梁中采用就地浇筑的施工方
法。目前，就地浇筑施工在简支梁中已经较少采用。
桥梁模型制作
就地浇筑施工
n
就地浇筑施工方法的优缺点：
n
１）桥梁的整体性好，施工平稳、可靠，不需大型起重设备；
n
２）施工中无体系转换；
预制安装法
n 自行式吊车安装法： 先将梁运到桥位处，采用一台或两台自行式汽 车吊机或履带吊机直接将梁片吊起就位； 适用于陆地桥梁、城市高 架桥。
n 自行式吊车安装法
n
陆地桥梁、城市高架桥预制梁安装常采用自行吊车安装。一般
先将梁运到桥位处，采用一台或两台自行式汽车吊机或履带吊机直接
将梁片吊起就位，方法便捷，履带吊机的最大起吊能力达3MN。
桥梁模型制作
预制安装法
• 浮吊架设法： 在通航河道或水深河道上架桥，可采用浮 吊安装预制梁。
• 浮吊架设法
•
在通航河道或水深河道上架桥，可采用浮吊安装预制
梁。当预制梁分片预制安装时，浮船宜逆流而上，先远后
近安装，如图所示。
•
用浮吊安装预制梁，施工速度快，高空作业较少，吊
装能力强，是大跨多孔河道桥梁的有效施工方法。采用浮
落梁就位，接着准备架设下一根梁。
•
在水深不超过5m、水流平缓、不通航的中小河流上的小桥孔
，也可采用跨墩龙门吊机架梁。这时必须在水上桥墩的两侧架设龙门
吊机轨道便桥，便桥基础可用木桩或钢筋混凝土桩。
•
在水浅流缓而无冲刷的河上，也可用木笼或草袋筑岛来作便桥
的基础。便桥的梁可用贝雷组拼。
桥梁模型制作
预制安装法
和万能杆件系统的大量应用，在其他施工方法都比较困难或经过比较
施工方便、费用较低时，也有在中、大桥梁中采用就地浇筑的施工方
法。目前，就地浇筑施工在简支梁中已经较少采用。
桥梁模型制作
就地浇筑施工
n
就地浇筑施工方法的优缺点：
n
１）桥梁的整体性好，施工平稳、可靠，不需大型起重设备；
n
２）施工中无体系转换；
木结构桥梁制作教程
木结构（桥梁）模型
宁波市模型无线电运动协会
材料和工具准备
2、夹子
1、木条 一：设计桥梁
根据套材提供的木条数量来设计桥梁；
步骤二：裁切木条
根据桥梁设计图，裁切出相应的木条；
步骤三：根据设计图画工作图
根据自己桥梁设计图，绘画出桥梁工作图，方 便制作；
步骤四：立柱底梁顶梁粘接
3、将所有斜撑梁粘接完成；
步骤六：完成两个桥侧面
根据桥梁设计图，将桥左右两边的桥侧面全部 完成；
步骤七： 横梁的粘接
将横梁与各连接点进行粘合，使两边桥侧面连 接，成为一座完整的桥；
步骤八： 抗扭杆加固
利用剩余的木条制作一些抗扭杆等部件，将其 填补到模型较容易折断部分，进行加固；
梯形桥完成
谢谢观看！
1、 3、
2、
1、用直尺和笔在底梁（顶梁）上标出粘 结位置；
2、立柱粘接底梁（顶梁）时，用直角尺 定位，使之形成90°夹角，并用胶水粘结；
步骤五：斜撑杆粘接
1、
斜撑梁切割时要稍长 于实际长度，使它能 紧密的卡入模型，提
高模型粘结强度。
3、
2、
1、将斜撑梁与桥侧面进行比较 ，切除多余 部分后将边角切成45°后粘接到桥侧面； 2、将另一根斜撑梁对切两半后，进行第一步 骤，对模型进行加强；
宁波市模型无线电运动协会
材料和工具准备
2、夹子
1、木条 一：设计桥梁
根据套材提供的木条数量来设计桥梁；
步骤二：裁切木条
根据桥梁设计图，裁切出相应的木条；
步骤三：根据设计图画工作图
根据自己桥梁设计图，绘画出桥梁工作图，方 便制作；
步骤四：立柱底梁顶梁粘接
3、将所有斜撑梁粘接完成；
步骤六：完成两个桥侧面
根据桥梁设计图，将桥左右两边的桥侧面全部 完成；
步骤七： 横梁的粘接
将横梁与各连接点进行粘合，使两边桥侧面连 接，成为一座完整的桥；
步骤八： 抗扭杆加固
利用剩余的木条制作一些抗扭杆等部件，将其 填补到模型较容易折断部分，进行加固；
梯形桥完成
谢谢观看！
1、 3、
2、
1、用直尺和笔在底梁（顶梁）上标出粘 结位置；
2、立柱粘接底梁（顶梁）时，用直角尺 定位，使之形成90°夹角，并用胶水粘结；
步骤五：斜撑杆粘接
1、
斜撑梁切割时要稍长 于实际长度，使它能 紧密的卡入模型，提
高模型粘结强度。
3、
2、
1、将斜撑梁与桥侧面进行比较 ，切除多余 部分后将边角切成45°后粘接到桥侧面； 2、将另一根斜撑梁对切两半后，进行第一步 骤，对模型进行加强；
木结构桥梁承重模型简介(课堂PPT)
.
8
制作者在制作时，对用502胶水的地方一定要迅速 用夹子夹上，凝固过程需要4分钟左右，这个制作当 天与天气情况相关。
.
9
参考模型
梯形设计
.
10
检查
样品制作好以后，要将多余的胶水打磨掉 ，当然需要补胶水来加固的地方也要补胶 水，进行一些细节的处理。进行这一系列 工序之后，要称一下桥的质量是不是小于 22g，过大或者过小都说明桥的设计有问题 。如果过重，可以剪掉一些不起主要作用 的结构（比如一些多余的毛刺）如果过小 ，可以对薄弱的地方加木条以加固。
.
13
静压承重具体细则
（一）指定材料为松木条，规格： 2.5mm×2.5mm×550mm， 材料数量：12 根。
（二）制作完成的模型重量不得超过 22g，须能 使 80mm× 80mm 的承重台（图 1）平稳放置其中 心处（公差±5mm；(图 2）；无法放置者，竞赛 成绩计为零。承重测试距离：400mm。(图 3)
（七）参赛者可以对木条进行弯曲处理，但不 得使用明火、化学方法等危险方式进行处理。
（八）承重测试最大承重量上限定为：40kg 。
（九）参赛者出场顺序由抽签决定。
（十）运动员完成添加承重物后须脱离承重模
型和测试装置并举手示意，裁判员开始 3秒钟
计时，3 秒时间内，模型未发生严重型变，该
次承重量计入成绩；不足 3 秒模型即发生严
.
6
在制作前，制作者需要对结构有一 个整体的构思和各个段木条的长度做 好精密的计算。
在制作时，时间是有限制的，需要 考虑时间的合理分配时有一些小技 巧，多准备一点夹子，就不需要等 夹子使用。
.
7
尺寸量取之后，可用铅笔做标 记
在制作过程中，用502胶水时需要 自己把握加的量和方法。制作者将 两根木条做沾和时，将木条一端沾 好，另一端适度向下倾斜，这样节 省时间，涂料均匀，不易将502胶水 涂到手上。
框架桥施工工艺幻灯片ppt
墙体浇筑顺序是自一端向另一端进行，浇筑厚度每 层不超过30cm；顶板浇筑时斜向分层并且自墙体 强中间位置靠拢，每层厚度不超过30cm，混凝土 的流动面长度不允许大于6m，即混凝土的流动坡面 坡度不大于1:5，以保证混凝土每层之间的间隔时间 在混凝土得初凝时间之内。
墙身顶板混凝土浇筑示意图
顶板予埋件设置
本工程墙身顶板混凝土数量4000立方米，墙身数量 约800立方米，顶板3200立方米。
拟定在墙体混凝土浇筑时采用5台泵车，每台泵车 负责一道墙体进行混凝土浇筑。每到墙一名技术人 员及领工员进行管理。
浇筑到顶板部位时采用6台泵车进行。每3台泵车负 责两孔桥体施工，4个工作面，两侧的泵车浇筑时 兼顾中间泵车。
滑板及后背混凝土浇筑等
钢筋加工、安装等
在进场后进行施工场地清理的同时，材料人 员到市场了解钢材的信息，并根据技术提供 的材料计划进料。在取得原材质量证明材料 后，经相关单位确认后，材料进场，试验人 员根据进场情况取样送检，合格后方允许下 料。下料时根据钢筋工及技术人员要求进行。 钢筋对焊前要对焊工进行培训，培训合格并 制作班前焊接试件，试件合格允许其正式对 焊。之后再根据规范要求数量进行取样试验。
钢筋加工、安装等
钢筋进场前，钢筋工结合现场实际以及项目 部预先制定的场地规划，布置钢筋加工场地 并安排钢筋加工区以及加工平台。本工程在 施工准备阶段就开始钢筋进场，3月15日左 右开始钢筋对焊等施工。钢筋加工的主要指 标有：对焊接头的位置、钢筋弯起接头的位 置、同一截面的百分数量等。
钢筋加工及安装照片
框架桥施工混凝土浇筑一般分两部分进行，第一部 分为底板以及顶进三角块，第二部分为墙身以及顶 板。本工程主体及顶进三角块混凝土数量总体达到 7200余立方米，底板及顶进三角块3200立方米， 墙身及顶板4000立方米。属于大体积混凝土工程。 一次浇筑混凝土采用泵车及罐车等数量大。根据本 工程施工情况以及在南中轴路改扩建工程的重要性， 每次混凝土浇筑之前，总监办以及建设单位、铁路 监理、施工单位以及混凝土搅拌站一起商讨具体的 混凝土浇筑方案。
墙身顶板混凝土浇筑示意图
顶板予埋件设置
本工程墙身顶板混凝土数量4000立方米，墙身数量 约800立方米，顶板3200立方米。
拟定在墙体混凝土浇筑时采用5台泵车，每台泵车 负责一道墙体进行混凝土浇筑。每到墙一名技术人 员及领工员进行管理。
浇筑到顶板部位时采用6台泵车进行。每3台泵车负 责两孔桥体施工，4个工作面，两侧的泵车浇筑时 兼顾中间泵车。
滑板及后背混凝土浇筑等
钢筋加工、安装等
在进场后进行施工场地清理的同时，材料人 员到市场了解钢材的信息，并根据技术提供 的材料计划进料。在取得原材质量证明材料 后，经相关单位确认后，材料进场，试验人 员根据进场情况取样送检，合格后方允许下 料。下料时根据钢筋工及技术人员要求进行。 钢筋对焊前要对焊工进行培训，培训合格并 制作班前焊接试件，试件合格允许其正式对 焊。之后再根据规范要求数量进行取样试验。
钢筋加工、安装等
钢筋进场前，钢筋工结合现场实际以及项目 部预先制定的场地规划，布置钢筋加工场地 并安排钢筋加工区以及加工平台。本工程在 施工准备阶段就开始钢筋进场，3月15日左 右开始钢筋对焊等施工。钢筋加工的主要指 标有：对焊接头的位置、钢筋弯起接头的位 置、同一截面的百分数量等。
钢筋加工及安装照片
框架桥施工混凝土浇筑一般分两部分进行，第一部 分为底板以及顶进三角块，第二部分为墙身以及顶 板。本工程主体及顶进三角块混凝土数量总体达到 7200余立方米，底板及顶进三角块3200立方米， 墙身及顶板4000立方米。属于大体积混凝土工程。 一次浇筑混凝土采用泵车及罐车等数量大。根据本 工程施工情况以及在南中轴路改扩建工程的重要性， 每次混凝土浇筑之前，总监办以及建设单位、铁路 监理、施工单位以及混凝土搅拌站一起商讨具体的 混凝土浇筑方案。
《木结构模型的制作》课件
上色准备
上色与细节处理
对木结构模型进行上色处理，并注意 细节部分的涂装，确保整体效果符合 设计要求。
根据设计要求选择合适的颜色和涂料 ，并准备好上色工具和材料。
05
木结构模型制作中的注意事项
安全操作规程
使用工具前检查电 源线是否破损，确 保电源开关处于关 闭状态
操作时保持稳定， 避免因滑倒或碰撞 导致伤害
《木结构模型的制作》ppt课 件
CONTENTS
• 木结构模型简介 • 木结构模型的制作材料 • 木结构模型的制作工具 • 木结构模型的制作流程 • 木结构模型制作中的注意事项 • 木结构模型制作实例展示
01
木结构模型简介
木结构模型的定义
01
木结构模型是指以木材为主要材 料，通过拼接、粘合、雕刻等工 艺制作的立体模型。
谢谢您的聆听
THANKS
02
木结构模型具有自然、质朴、美 观的特点，常用于展示、装饰、 教学等领域。
木结构模型的特点
可塑性强
木材易于加工，可以根据 设计要求进行雕刻、切割 、拼接等操作，制作出各
种形状的模型。
环保可持续
木材是可再生资源，使用 木材制作模型有利于环保
和可持续发展。
质感良好
木结构模型表面质感丰富 ，给人温馨、自然的感觉
03
木结构模型的制作工具
木工锯
木工锯是制作木结构模型必备的工具之一 ，用于切割木材。
根据不同的切割需求，可以选择不同类型 的木工锯，如框锯、带锯、盘锯等。
使用木工锯时需要注意安全，保持锯片锋 利，并正确掌握切割技巧。
木工刨
木工刨用于将木材表面刨 平，使其光滑、平整。
木工刨有不同的规格和类 型，如长刨、短刨、粗刨 、细刨等。
木结构桥梁承重模型简介专题培训课件
我们在设计桥时，要统筹好桥的质量和承 重这两个量的关系，既要使桥的承重量比 较大又要使桥的质量比较小。在设计桥梁 时，我们可以考虑让桥是三角形结构，利 用三角形具有稳定性这一特性，可以含有 半圆形或者半椭圆形结构，从物理力学的 角度讲上述结构是比较科学合理的结构。
制作
首先要设计一个桥的草图，根据草图测算 所需要木条的长度，要使草图所需的木条 长度和小于套材中木条的总长度，不是越 小越好，太小说明你的设计不合理。要使 二者比较接近，因为最终比的是桥的承重 量，承重量当然和桥的质量有着密切的关 系。
静压承重具体细则
（一）指定材料为松木条，规格： 2.5mm×2.5mm×550mm， 材料数量：12 根。
（二）制作完成的模型重量不得超过 22g，须能 使 80mm× 80mm 的承重台（图 1）平稳放置其中 心处（公差±5mm；(图 2）；无法放置者，竞赛 成绩计为零。承重测试距离：400mm。(图 3)
“木结构桥梁”模型承重计分赛
竞赛规则：
（一）参赛选手现场制作限在3小时内完成。 模型制作开始后发现缺少零件者，必须在 10 分钟内举手报告裁判，过时不予受理。
（二）制作竞赛所用工具由参赛者自带，所 用模型套材由组委会统一提供。参赛者不得 私自夹带模型套材、零件或半成品入场，不 得采用套材以外的其它材料，违反者取消参 赛资格。
?五参赛者入场并将桥梁按照图3要求放置完后举手示意裁判员开始计时参赛者在3分钟内向承重容器内加入沙子增加桥梁的承重重量3分钟内若桥梁出现断裂以该参赛者最后一次成功加沙后的电子秤的显示成绩作为其最终成绩
木结构桥梁承 重模型简介
PPT讲座
简述
设计决定着木桥的承重量，这里蕴含着物 理的力学知识和数学知识，它是一个设计 师智慧的结晶。桥的设计越科学合理，压 的重量越多，反之，压重就比较小，这里 当然包含制作工艺的因素。根据现行的比 赛规则，制作好的木桥和胶水的总质量小 于等于22g，比赛比的是承重量，承重量大 着为优，相同承重量的情况下看桥的质量 ，质量小的为优。
《桥梁模型制作》课件
详细描述：拱桥模型是一种具有优美曲线的桥梁模型，其结构特点是通过拱形的结构实现承载和跨越 。在制作过程中，需要精确计算和制作拱的形状和尺寸，以确保模型的稳定性和美观度。同时，需要 注意材料的选择和处理，以确保模型的质量和持久性。
07
总结与展望
学习成果回顾
01
02
03
04
掌握桥梁模型制作的基 本原理和流程
详细设计
对初步设计进行细化，包括对 材料的选择、连接方式、色彩 搭配等。
制作与测试
按照详细设计图进行制作，完 成后进行测试，确保模型的稳
定性和功能性。
设计软件介绍
AutoCAD
专业的CAD设计软件，常用于二维绘图和基 本的三维设计。
SolidWorks
功能强大的三维CAD软件，适用于复杂机械 设计和工程分析。
颜料和画笔
用于装饰桥梁，使桥梁更具美观性。
工具准备
剪刀
用于剪裁桥梁所需的各个部分。
刻刀
用于切割纸板等材料。
尺子
铅笔和橡皮
用于测量和划线，保证桥梁制作的准确性 。
用于绘图和修正错误。
安全注意事项
确保工作区域干净整 洁，避免在制作过程 中发生意外。
使用胶水时要避免胶 水溅到眼睛或皮肤上 ，如不慎溅到要及时 清洗。
SketchUp
易学易用的三维建模软件，适合进行建筑和 桥梁的模型设计。
Revit
建筑信息模型软件，可以实现建筑、结构和 设备的协同设计。
04
桥梁模型制作材料与工具
材料选择
纸板
用于制作桥梁的主体结构，要求具有 一定的强度和稳定性。
纸巾或棉花
用于填充桥梁的内部结构，增加桥梁 的韧性和稳定性。
胶水
07
总结与展望
学习成果回顾
01
02
03
04
掌握桥梁模型制作的基 本原理和流程
详细设计
对初步设计进行细化，包括对 材料的选择、连接方式、色彩 搭配等。
制作与测试
按照详细设计图进行制作，完 成后进行测试，确保模型的稳
定性和功能性。
设计软件介绍
AutoCAD
专业的CAD设计软件，常用于二维绘图和基 本的三维设计。
SolidWorks
功能强大的三维CAD软件，适用于复杂机械 设计和工程分析。
颜料和画笔
用于装饰桥梁，使桥梁更具美观性。
工具准备
剪刀
用于剪裁桥梁所需的各个部分。
刻刀
用于切割纸板等材料。
尺子
铅笔和橡皮
用于测量和划线，保证桥梁制作的准确性 。
用于绘图和修正错误。
安全注意事项
确保工作区域干净整 洁，避免在制作过程 中发生意外。
使用胶水时要避免胶 水溅到眼睛或皮肤上 ，如不慎溅到要及时 清洗。
SketchUp
易学易用的三维建模软件，适合进行建筑和 桥梁的模型设计。
Revit
建筑信息模型软件，可以实现建筑、结构和 设备的协同设计。
04
桥梁模型制作材料与工具
材料选择
纸板
用于制作桥梁的主体结构，要求具有 一定的强度和稳定性。
纸巾或棉花
用于填充桥梁的内部结构，增加桥梁 的韧性和稳定性。
胶水
《建桥梁》ppt课件
交通安全
如何确保建成后的桥梁在 运营过程中安全可靠，降 低交通事故的风险。
应急预案
如何制定有效的应急预案， 应对可能发生的自然灾害 或其他紧急情况。
06 建桥梁的未来发展
CHAPTER
新材料的应用
高性能钢材
利用高强度、高韧性、耐腐蚀等 性能更好的钢材，提高桥梁的承
载力和耐久性。
复合材料
利用碳纤维、玻璃纤维等复合材 料，减轻桥梁自重，提高结构效 率，同时具有较好的耐久性和抗
也有应用。
木料和石材具有自然环保、质轻 耐久等优点，但强度较低，只适
用于小型桥梁。
复合材料如玻璃钢、碳纤维等具 有高强度、轻质、耐腐蚀等优点，
但成本较高，应用相对较少。
04 建桥梁的步骤与流程
CHAPTER
规划与设计
确定桥梁规模和功能
根据实际需求，确定桥梁的跨度、荷载、通行能力等参数，以及 明确桥梁的具体用途和要求。
总结词
施工难度较大
详细描述
拱桥的施工难度相对较大，需要采用大型机械和预制构件 进行施工。同时，拱桥的设计和维护也需要专业人员进行 操作。
悬索桥
总结词
以悬索为主要承重结构的桥梁
详细描述
悬索桥是一种以悬索为主要承重结构的桥梁类型，其悬索 一般由高强度钢丝或钢缆组成。悬索桥的桥面承载重量通 过吊杆传递到主索上，再传递到桥墩上。
总结词
抗震性能好
详细描述
斜拉桥的抗震性能较好，由于其斜拉索的支撑作用，可以 减少地震对桥梁的影响。同时，斜拉桥的设计、施工和维 护也需要专业人员进行操作。
03 建桥梁的材料
CHAPTER
混凝土
混凝土是建桥梁的主要材料之一，具 有优良的抗压性能和耐久性，成本相 对较低。
第四章 木结构桥梁制作-桥梁欣赏与模型制作
第四章 木结构桥梁制作细细竹签细细编，世间乾坤尽展现。
用细木条作为材料制作模型简单方便而实用。
木结构模型的制作是有趣而有用的，相信通过前面的桥梁欣赏和力学结构分析，同学们肯定很有兴致，想亲手去尝试模型的制作了，接下来就让我们一起来学习桥模制作吧！５９０桥梁欣赏与模型制作第一节 材料与设计一、主要材料木条，规格２畅５ｍｍ×２畅５ｍｍ×５５０ｍｍ，１２根（由桥协提供）。
其他材料由自己准备，有直尺、美工刀、５０２胶水、夹子、坐标纸等（图４‐１）。
图４‐１ 主要材料二、图纸设计１．桥体的受力分析———绘制设计图纸的前提桥的立体效果图可视为四棱台（如图４‐２），桥的组成：正面，梯形ＤＣＧＨ，背面，梯形ＡＢＦＥ；顶部，四方形ＡＢＣＤ，底部，四边形ＥＦＧＨ；左侧面，长方形ＡＤＨＥ，右侧面，长方形ＢＣＧＦ。
桥身质量：不得超过２２ｇ。
承重台规格：８０ｍｍ×８０ｍｍ白色正方形，正中心处镂空。
测试间距：桌与桌之间４００ｍｍ。
根据正面横截面又称之为梯形桥。
比赛时采用悬空承重测试，白色放置台承受的压重力会沿着四棱台的四条棱ＡＥ、ＤＨ、ＢＦ、ＣＧ将重力分解为向外的力ｆ１、ｆ２、ｆ３、ｆ４和垂直向下的力ｆ５。
由此，可设计合理的图纸。
６９０第四章 木结构桥梁制作图４‐２ 桥的立体效果２．合理化设计原理———制作承重桥梁的前提（１）重力是否合理传导到桌子上？正因为悬空测量，顶部的压力往往会向下传递到梯形底部的四个顶点Ｅ、Ｆ、Ｇ、Ｈ，所以四个底角的顶点必须牢固。
常见的设计如图４‐３、图４‐４所示。
图４‐３ 三条平行线正面底角 图４‐４ 斜三角形汇聚一点底角分析：图４‐３中梯形的底角采用正面三条平衡线，与梯形下底交叉为Ｈ１、Ｈ２、Ｈ３彼此独立分开存在，并没有汇聚一点Ｈ，能平行传递，但缺少三角形稳定性。
图４‐４中梯形的底角采用斜三角形，Ｈ１、Ｈ２、Ｈ３慢慢向底角的顶点Ｈ集中，最后交汇在顶点Ｈ处，这样设计具有三角形稳定性特点。
木结构桥梁制作教程ppt课件
1
材料和工具准备
2、夹子
1、木条 3、胶水
ቤተ መጻሕፍቲ ባይዱ4、美工刀 5、直尺
2
步骤一：设计桥梁
根据套材提供的木条数量来设计桥梁；
3
步骤二：裁切木条
根据桥梁设计图，裁切出相应的木条；
4
步骤三：根据设计图画工作图
根据自己桥梁设计图，绘画出桥梁工作图，方 便制作；
5
步骤四：立柱底梁顶梁粘接
1、 3、
2、
1、用直尺和笔在底梁（顶梁）上标出粘 结位置； 2、立柱粘接底梁（顶梁）时，用直角尺 定位，使之形成90°夹角，并用胶水粘结；
根据桥梁设计图，将桥左右两边的桥侧面全部 完成；
8
步骤七： 横梁的粘接
将横梁与各连接点进行粘合，使两边桥侧面连 接，成为一座完整的桥；
9
步骤八： 抗扭杆加固
利用剩余的木条制作一些抗扭杆等部件，将其 填补到模型较容易折断部分，进行加固；
10
梯形桥完成
11
谢谢观看！
12
6
步骤五：斜撑杆粘接
1、
斜撑梁切割时要稍长 于实际长度，使它能 紧密的卡入模型，提
高模型粘结强度。
3、
2、
1、将斜撑梁与桥侧面进行比较 ，切除多余 部分后将边角切成45°后粘接到桥侧面； 2、将另一根斜撑梁对切两半后，进行第一步 骤，对模型进行加强；
3、将所有斜撑梁粘接完成；
7
步骤六：完成两个桥侧面
材料和工具准备
2、夹子
1、木条 3、胶水
ቤተ መጻሕፍቲ ባይዱ4、美工刀 5、直尺
2
步骤一：设计桥梁
根据套材提供的木条数量来设计桥梁；
3
步骤二：裁切木条
根据桥梁设计图，裁切出相应的木条；
4
步骤三：根据设计图画工作图
根据自己桥梁设计图，绘画出桥梁工作图，方 便制作；
5
步骤四：立柱底梁顶梁粘接
1、 3、
2、
1、用直尺和笔在底梁（顶梁）上标出粘 结位置； 2、立柱粘接底梁（顶梁）时，用直角尺 定位，使之形成90°夹角，并用胶水粘结；
根据桥梁设计图，将桥左右两边的桥侧面全部 完成；
8
步骤七： 横梁的粘接
将横梁与各连接点进行粘合，使两边桥侧面连 接，成为一座完整的桥；
9
步骤八： 抗扭杆加固
利用剩余的木条制作一些抗扭杆等部件，将其 填补到模型较容易折断部分，进行加固；
10
梯形桥完成
11
谢谢观看！
12
6
步骤五：斜撑杆粘接
1、
斜撑梁切割时要稍长 于实际长度，使它能 紧密的卡入模型，提
高模型粘结强度。
3、
2、
1、将斜撑梁与桥侧面进行比较 ，切除多余 部分后将边角切成45°后粘接到桥侧面； 2、将另一根斜撑梁对切两半后，进行第一步 骤，对模型进行加强；
3、将所有斜撑梁粘接完成；
7
步骤六：完成两个桥侧面
木结构桥梁承重模型简介(共23张PPT)
木结构桥梁
简述
设计决定着木桥的承重量，这里蕴含着物理 的力学知识和数学知识，它是一个设计师智 慧的结晶。桥的设计越科学合理，压的重量 越多，反之，压重就比较小，这里当然包含 制作工艺的因素。根据现行的比赛规那么， 制作好的木桥和胶水的总质量小于等于22g ，比赛比的是承重量，承重量大着为优，相 同承重量的情况下看桥的质量，质量小的为 优。
制作
首先要设计一个桥的草图，根据草图测算所 需要木条的长度，要使草图所需的木条长度 和小于套材中木条的总长度，不是越小越好 ，太小说明你的设计不合理。要使二者比较 接近，因为最终比的是桥的承重量，承重量 当然和桥的质量有着密切的关系。
在制作前，制作者需要对结构有一个 整体的构思和各个段木条的长度做好精 密的计算。
制作者在制作时，对用502胶水的地方一定要迅速用夹子夹上， 凝固过程需要4分钟左右，这个制作当天与天气情况相关。
参考模型
梯形设计
检查
样品制作好以后，要将多余的胶水打磨掉， 当然需要补胶水来加固的地方也要补胶水， 进行一些细节的处理。进行这一系列工序之 后，要称一下桥的质量是不是小于22g，过 大或者过小都说明桥的设计有问题。如果过 重，可以剪掉一些不起主要作用的结构〔比 方一些多余的毛刺〕如果过小，可以对薄弱 的地方加木条以加固。
〔六〕参赛者不得使木条有任何形式的平行重 叠粘接，两根木条之间的平行距离不得小于 10mm。
〔七〕参赛者可以对木条进行弯曲处理，但不 得使用明火、化学方法等危险方式进行处理。
〔八〕承重测试最大承重量上限定为：40kg 。
〔九〕参赛者出场顺序由抽签决定。
〔十〕运发动完成添加承重物后须脱离承重模 型和测试装置并举手示意，裁判员开始 3秒钟 计时，3 秒时间内，模型未发生严重型变，该 次承重量计入成绩；缺乏 3 秒模型即发生严 重型变甚至断裂的，视为承重失败，该次承重 量不计入成绩。
简述
设计决定着木桥的承重量，这里蕴含着物理 的力学知识和数学知识，它是一个设计师智 慧的结晶。桥的设计越科学合理，压的重量 越多，反之，压重就比较小，这里当然包含 制作工艺的因素。根据现行的比赛规那么， 制作好的木桥和胶水的总质量小于等于22g ，比赛比的是承重量，承重量大着为优，相 同承重量的情况下看桥的质量，质量小的为 优。
制作
首先要设计一个桥的草图，根据草图测算所 需要木条的长度，要使草图所需的木条长度 和小于套材中木条的总长度，不是越小越好 ，太小说明你的设计不合理。要使二者比较 接近，因为最终比的是桥的承重量，承重量 当然和桥的质量有着密切的关系。
在制作前，制作者需要对结构有一个 整体的构思和各个段木条的长度做好精 密的计算。
制作者在制作时，对用502胶水的地方一定要迅速用夹子夹上， 凝固过程需要4分钟左右，这个制作当天与天气情况相关。
参考模型
梯形设计
检查
样品制作好以后，要将多余的胶水打磨掉， 当然需要补胶水来加固的地方也要补胶水， 进行一些细节的处理。进行这一系列工序之 后，要称一下桥的质量是不是小于22g，过 大或者过小都说明桥的设计有问题。如果过 重，可以剪掉一些不起主要作用的结构〔比 方一些多余的毛刺〕如果过小，可以对薄弱 的地方加木条以加固。
〔六〕参赛者不得使木条有任何形式的平行重 叠粘接，两根木条之间的平行距离不得小于 10mm。
〔七〕参赛者可以对木条进行弯曲处理，但不 得使用明火、化学方法等危险方式进行处理。
〔八〕承重测试最大承重量上限定为：40kg 。
〔九〕参赛者出场顺序由抽签决定。
〔十〕运发动完成添加承重物后须脱离承重模 型和测试装置并举手示意，裁判员开始 3秒钟 计时，3 秒时间内，模型未发生严重型变，该 次承重量计入成绩；缺乏 3 秒模型即发生严 重型变甚至断裂的，视为承重失败，该次承重 量不计入成绩。
木制桥梁的制作过程
木制桥梁的制作过程嘿，小伙伴们！你们知道木制桥梁是怎么制作出来的吗？今天我就来给你们讲讲我亲眼看到的木制桥梁制作过程，那可真是太神奇啦！有一次，我去乡下的爷爷家玩。
爷爷家附近有一个木工叔叔，他正在制作一座木制桥梁呢。
我好奇地跑过去，眼睛一眨不眨地看着他干活。
木工叔叔首先要准备好木材。
他挑选了一些又粗又直的木头，就像在挑选一群强壮的士兵一样，这些木头可都是建造桥梁的“主力军”哦。
叔叔用锯子把木头锯成合适的长度，那锯子发出“滋滋滋”的声音，就像在唱歌一样。
我问叔叔：“为什么要把木头锯成这样呀？”叔叔笑着说：“宝贝，这样才能让木头适合我们搭建桥梁的尺寸呀，不然怎么能搭得稳呢？”我似懂非懂地点点头。
接下来，叔叔要把木头加工一下。
他用斧头把木头的表面砍得平平整整的，每一斧头下去都很有力量，就像在给木头做按摩一样，让它们变得更加光滑。
然后，叔叔又用凿子在木头上凿出一些洞，这些洞可都是有大用处的哦。
我看着那些洞，好奇地问：“叔叔，这些洞是用来干什么的呀？”叔叔说：“这些洞是用来插连接木头的木榫的，就像我们搭积木的时候，要把积木块插在一起一样，这样桥梁才会更牢固。
”哇，原来是这样啊，我觉得叔叔真的好聪明啊！准备工作做好后，叔叔就开始搭建桥梁的框架啦。
他把一根根木头按照一定的顺序排列好，然后用木榫把它们连接起来。
这时候，我看到叔叔的脸上露出了专注的神情，就像一个超级大英雄在建造自己的城堡一样。
他小心翼翼地把木榫插进洞里，再用锤子轻轻地敲打着，让它们紧紧地结合在一起。
我在旁边忍不住也想帮忙，叔叔就给了我一个小锤子，让我帮他敲敲钉子。
我高兴地拿着锤子，学着叔叔的样子敲了起来，虽然我敲得不是很好，但是我觉得很有趣。
框架搭好后，叔叔还要给桥梁铺上木板。
那些木板就像桥梁的“地板”一样，要让人们走在上面安全又舒服。
叔叔把木板一块一块地铺在框架上，然后用钉子固定好。
他干活的速度可真快呀，不一会儿，桥梁的“地板”就铺好了。
木结构桥梁承重模型简介教学内容25页PPT
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
木结构桥梁承重模型简介教学内容
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
