显示器逻辑板维修的方法

显示器逻辑板维修的方法显示器逻辑板是显示器的核心部件之一，负责接收来自输入信号源的数据并将其转换为图像显示在屏幕上。

在长时间使用过程中，逻辑板可能会出现故障，导致显示器无法正常工作。

针对这种情况，可以通过以下方法进行维修:1. 查看连接:首先，检查逻辑板与其他部件的连接是否牢固，包括电源线、数据线、视频线等。

确保它们没有损坏或松动，如果发现问题可以重新连接或更换。

2. 清洁接口:有时，逻辑板上的接口可能会受到灰尘或腐蚀的影响，导致信号传输不畅。

可以使用棉签和洗涤酒精轻轻擦拭接口以去除污垢，并确保它们干燥后再次连接。

3. 检查电源:逻辑板所配备的电源模块可能会出现故障。

通过使用万用表检测电源输出电压是否正常，可以判断电源是否损坏。

如果电压异常或没有输出，可以考虑更换电源模块。

4. 重新焊接:逻辑板上的焊点可能存在松动或没有正确连接的情况。

使用焊接铁和焊锡，重新焊接可能引起故障的焊点，以确保信号传输正常。

5. 更换电容:逻辑板上的电容器也是常见的故障点之一。

如果检查电容器时发现它们的外观似乎有损坏或漏液的迹象，应及时更换它们。

注意在更换电容时保持正确的电极极性。

6. 升级固件:有些显示器的逻辑板上可能有可以升级的固件。

更新固件可能修复一些已知的软件问题和漏洞，提高显示器的稳定性和性能。

可以在显示器厂商的官方网站上查找适用于逻辑板的固件升级。

7. 专业维修:如果以上方法无效，或者您不具备维修技能，可以选择将显示器逻辑板送去专业维修中心修理。

专业技术人员能够准确诊断并修复逻辑板故障，确保显示器正常工作。

综上所述，对于显示器逻辑板的维修，可以采取多种方法，从检查连接和清洁接口开始，到检查电源和焊接，更换故障电容，升级固件等。

如果无法自行解决问题，可以寻求专业维修服务。

无论采取何种方法，保持维修环境整洁，小心操作，确保安全。

逻辑板损坏后常见的故障现象有黑屏知识分享

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。

只有该电压正常，逻辑板才可能正常工作。

逻辑板的供电电压的测试点常选择在保险电阻一端。

2、正确的LVDS 信号在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。

3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。

许多逻辑板均标有上述四种电压的测试点。

VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。

4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。

一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

该选择电压一般有0V 、3.3V 、5v 和12V 几种。

5．正确的帧频选择电压部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章电路图纸国产彩电外阜彩电维修手册全集单元电路介绍系统内存(EEPROM) 刷屏数据 IIC 总线进入汇编看图辨故障错误检修代码贴片元器件维修技巧及分析厨卫设备彩电特殊故障的检修解童锁冷冻空调设备小家电屡烧元件原因及解决前车之鉴接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。

逻辑板坏的故障现象

逻辑板坏的故障现象以及维修方法逻辑板是由屏厂家和屏配套提供的，目前主要的逻辑板生产商有视显光电。

逻辑板也叫:屏驱动板,中心控制板，TCON板。

逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包含RGB数据信号、时钟信号和控制信号三大类。

）通过逻辑板处理后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片，驱动液晶屏显示图像。

逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。

可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。

逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）1。

逻辑板的典型故障

逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。

可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。

逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）1。

外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；2。

测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③V AA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；4。

测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；5。

检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。

等离子(PDP屏)各部件板好坏的判断及维修更换

等离子（ PDP 屏）各部件板好坏的判断及维修更换
和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。原因是这几部分是工作在高压、大电流状态。由于目前对等离子电视机的维修，都是板级维修，所以，在实际检修中，只需要判断出有故障的部件板或电路板就可以了，而不需要对部件板上的元器件进行维修和更换。只是因为：一方面等离子电视机电路板里的元器件，大多为进口的，国内无法购到或屏的制造方不提供；另一方面，等离子电视机里的各种电路板，都是多层结构，非工厂条件下的维修，很容易因拆装不良而给电路板制造新的故障，所以目前的等离子电视、液晶电视的维修，整个行业执行的都是板级维修，也就是换整个部件板。在对 PDP 屏的电路进行维修和检测、拆卸时，必须注意大容量的电容是否已经放完电？并注意检测电压时的冷地和热地的不同之处，同时必须严格注意防静电即 ESD。对电源板的判断和检测，首先就应该检测电源板的各路输出电压，是否和屏右上角上贴的帖纸里标的一样（此时把该贴纸指给大家看），如果测到的电压和屏上标的不一样，则很有可能是：①、电源板本身损坏，导致电压和屏上标的不一样；②、电源板的负载有问题，导致了电源板输出的电压和屏上标的不一致。我们可以先检测电源板输出的各个插座的电压值，发现那个插座上的电压值有异常，就拔下该插座上的插头线，让它和后级电路断开，此时再测下电源插座的输出电压，如果电压正常了，则说明是后级的电路板有问题了，反之是在电源板本身。有一点必须要注意，那就是 VS 电压是在这里的两个插座上都有输出的（此时指出这两个插座的位置），所以，如果拔下一路的插头时，VS 电压还是异常的话，还要必须把另一边的有 VS 电压的插子头一起拔下，这样才能判断是否是电源板或还是后级的电路板问题。在实际维修中，电源板最常见的故障就是无驱动电压输出或驱动电压太低导致黑屏（黑屏是指整个屏不亮，或有声音或无声音）。对其进行检测，可以发现 VS 驱动电压已经大幅下降，而 VSC 驱动电压，则已经是降到了 0V 左右。PS42D8的电源板，在实际检修中，不需要带假负载，就能试机，这样维修就会很方便。当我们怀疑电源板有问题时，我们可以把整个电源板组件的所有插头都拔掉，把电源板组件拆下来，短路电源板上的 CN802（或 CN9004）插座的左起第3、第4脚，再给电源板通上220V 的电源（此时需做示范），如果电源板部件是好的话，则通上电后，它的所有插座都将输出和屏上标的、印制板上印的一样的电压（有一定的偏差，但偏差数值很小），只要有一路电压或一组电压不一样的话，则该电源板部件就是坏的。屏的 X 驱动板如果坏掉的话，则可能出现如下故障： 1、图像很暗或无对比度或层次感很差； 2也有可能出现黑屏； 3、图象上有色斑块。怀疑是 X 驱动板坏时，可将该板从电路中脱开出去，如果把 X 驱动板拆下，图象的几乎没变化，也就是 X 驱动板装上和不装上，几乎都一个样时，则该 X 驱动板可能就是坏的。或者有好的 X 驱动板也可代换它。X 驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。屏的 Y 驱动电路板如果坏了的话，将可能出现如下故障现象： 1、黑屏；2、上半部黑屏或下半部黑屏；3、花屏（图像杂乱无章）；4、水平亮线或黑线或亮带或黑带；5上半部亮屏或下半部亮屏；6、烧 Y 上、下选址电路板。Y 驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。逻辑板损坏的常见现象是：1、花屏；2、黑屏；3、水平和垂直方向上的竖线或横线或竖带或横带；4、控制失效；5、无图象等；

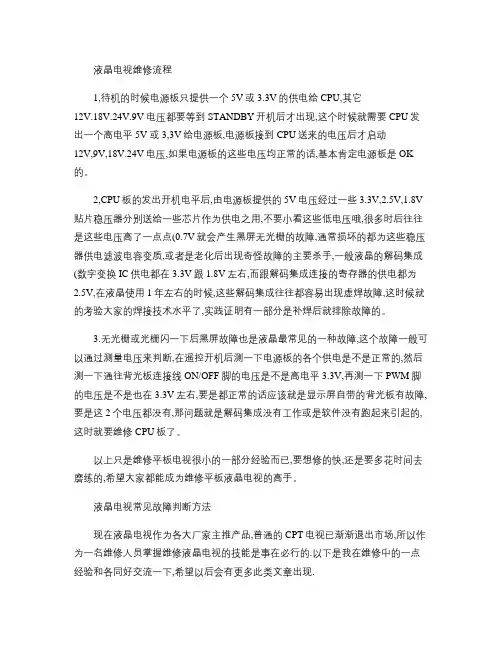

液晶电视维修流程概要

液晶电视维修流程1,待机的时候电源板只提供一个5V或3.3V的供电给CPU,其它12V.18V.24V.9V 电压都要等到STANDBY开机后才出现,这个时候就需要CPU发出一个高电平5V 或3,3V给电源板,电源板接到CPU送来的电压后才启动12V,9V,18V.24V电压,如果电源板的这些电压均正常的话,基本肯定电源板是OK 的。

2,CPU板的发出开机电平后,由电源板提供的5V电压经过一些3.3V,2.5V,1.8V 贴片稳压器分别送给一些芯片作为供电之用,不要小看这些低电压哦,很多时后往往是这些电压高了一点点(0.7V就会产生黑屏无光栅的故障,通常损坏的都为这些稳压器供电滤波电容变质,或者是老化后出现奇怪故障的主要杀手,一般液晶的解码集成(数字变换IC供电都在3.3V跟1.8V左右,而跟解码集成连接的寄存器的供电都为2.5V,在液晶使用1年左右的时候,这些解码集成往往都容易出现虚焊故障,这时候就的考验大家的焊接技术水平了,实践证明有一部分是补焊后就排除故障的。

3.无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障,这个故障一般可以通过测量电压来判断,在遥控开机后测一下电源板的各个供电是不是正常的,然后测一下通往背光板连接线ON/OFF脚的电压是不是高电平 3.3V,再测一下PWM脚的电压是不是也在3.3V左右,要是都正常的话应该就是显示屏自带的背光板有故障,要是这2个电压都没有,那问题就是解码集成没有工作或是软件没有跑起来引起的,这时就要维修CPU板了。

以上只是维修平板电视很小的一部分经验而已,要想修的快,还是要多花时间去磨练的,希望大家都能成为维修平板液晶电视的高手。

液晶电视常见故障判断方法现在液晶电视作为各大厂家主推产品,普通的CPT电视已渐渐退出市场,所以作为一名维修人员掌握维修液晶电视的技能是事在必行的.以下是我在维修中的一点经验和各同好交流一下,希望以后会有更多此类文章出现.要维修液晶就要学会判断是那一部分有故障,这是弟一步.以下就说说液晶电视的主要故障及部位的判断.1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.2:出现开机一个时后花屏(马赛克,音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好.弟二是机内连线接触不好.3:开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.4:灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS不良,"BIOS"IC和CPU之间接触不良等离子屏的各部件板好坏的判断及维修更换家电维和普通的电视机一样,等离子电视机的高故障部位也是在电源板、驱动板这几大部分。

等离子(PDP屏)各部件板好坏的判断及维修更换

等离子（ PDP 屏）各部件板好坏的判断及维修更换
和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。原因是这几部分是工作在高压、大电流状态。由于目前对等离子电视机的维修，都是板级维修，所以，在实际检修中，只需要判断出有故障的部件板或电路板就可以了，而不需要对部件板上的元器件进行维修和更换。只是因为：一方面等离子电视机电路板里的元器件，大多为进口的，国内无法购到或屏的制造方不提供；另一方面，等离子电视机里的各种电路板，都是多层结构，非工厂条件下的维修，很容易因拆装不良而给电路板制造新的故障，所以目前的等离子电视、液晶电视的维修，整个行业执行的都是板级维修，也就是换整个部件板。在对 PDP 屏的电路进行维修和检测、拆卸时，必须注意大容量的电容是否已经放完电？并注意检测电压时的冷地和热地的不同之处，同时必须严格注意防静电即 ESD。对电源板的判断和检测，首先就应该检测电源板的各路输出电压，是否和屏右上角上贴的帖纸里标的一样（此时把该贴纸指给大家看），如果测到的电压和屏上标的不一样，则很有可能是：①、电源板本身损坏，导致电压和屏上标的不一样；②、电源板的负载有问题，导致了电源板输出的电压和屏上标的不一致。我们可以先检测电源板输出的各个插座的电压值，发现那个插座上的电压值有异常，就拔下该插座上的插头线，让它和后级电路断开，此时再测下电源插座的输出电压，如果电压正常了，则说明是后级的电路板有问题了，反之是在电源板本身。有一点必须要注意，那就是 VS 电压是在这里的两个插座上都有输出的（此时指出这两个插座的位置），所以，如果拔下一路的插头时，VS 电压还是异常的话，还要必须把另一边的有 VS 电压的插子头一起拔下，这样才能判断是否是电源板或还是后级的电路板问题。在实际维修中，电源板最常见的故障就是无驱动电压输出或驱动电压太低导致黑屏（黑屏是指整个屏不亮，或有声音或无声音）。对其进行检测，可以发现 VS 驱动电压已经大幅下降，而 VSC 驱动电压，则已经是降到了 0V 左右。PS42D8的电源板，在实际检修中，不需要带假负载，就能试机，这样维修就会很方便。当我们怀疑电源板有问题时，我们可以把整个电源板组件的所有插头都拔掉，把电源板组件拆下来，短路电源板上的 CN802（或 CN9004）插座的左起第3、第4脚，再给电源板通上220V 的电源（此时需做示范），如果电源板部件是好的话，则通上电后，它的所有插座都将输出和屏上标的、印制板上印的一样的电压（有一定的偏差，但偏差数值很小），只要有一路电压或一组电压不一样的话，则该电源板部件就是坏的。屏的 X 驱动板如果坏掉的话，则可能出现如下故障： 1、图像很暗或无对比度或层次感很差； 2也有可能出现黑屏； 3、图象上有色斑块。怀疑是 X 驱动板坏时，可将该板从电路中脱开出去，如果把 X 驱动板拆下，图象的几乎没变化，也就是 X 驱动板装上和不装上，几乎都一个样时，则该 X 驱动板可能就是坏的。或者有好的 X 驱动板也可代换它。X 驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。屏的 Y 驱动电路板如果坏了的话，将可能出现如下故障现象： 1、黑屏；2、上半部黑屏或下半部黑屏；3、花屏（图像杂乱无章）；4、水平亮线或黑线或亮带或黑带；5上半部亮屏或下半部亮屏；6、烧 Y 上、下选址电路板。Y 驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。逻辑板损坏的常见现象是：1、花屏；2、黑屏；3、水平和垂直方向上的竖线或横线或竖带或横带；4、控制失效；5、无图象等；

逻辑板损坏后常见的故障现象有黑屏

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下：1．正确的供电电压逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。

只有该电压正常，逻辑板才可能正常工作。

逻辑板的供电电压的测试点常选择在保险电阻一端。

2、正确的LVDS 信号在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。

3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。

许多逻辑板均标有上述四种电压的测试点。

VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。

4、正确的液晶屏信号格式选择电压LVDS 信号格式有VESA 格式和JEIDA 格式两种。

一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

该选择电压一般有0V 、3.3V 、5v 和12V 几种。

5．正确的帧频选择电压部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理82液晶电视逻辑板的原理58液晶显示器编程器的操31液晶屏逻辑板关键测试23液晶显示屏及其驱动原 22TFT 液晶显示屏原理21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章电路图纸国产彩电外阜彩电维修手册全集单元电路介绍系统内存(EEPROM) 刷屏数据IIC 总线进入汇编看图辨故障错误检修代码贴片元器件维修技巧及分析厨卫设备彩电特殊故障的检修解童锁冷冻空调设备小家电屡烧元件原因及解决前车之鉴接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。

屏逻辑板原理分析与维修#精选.

屏逻辑板原理分析与维修屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。

针对这种认识上的误解，现特通过维修实例供大家参考，维修技巧及经验交流以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。

屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。

）；第二个电压是25V或者是30V，由屏而定。

（它是由DC----DC变换电路输出的。

）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。

一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。

液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。

因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。

用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是死马当活马治，不成功就真的成死马了。

一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ，25V左右电压为0 ，即为白屏。

电视黑屏什么故障

电视现在已经是每家每户必备的电器了，随着普及和广泛长时间使用，那么如果电视机出现了黑屏是什么故障呢？接下来就给大家简单介绍一下几种会导致电视机黑屏的故障。

1. 如果是液晶屏故障：由于液晶屏造价几乎占了整台电视机的50-70%, 液晶屏损坏的电视机将失去维修价值。

2. 如果是电源板出现问题：一般会出现无图、无声、无光"三无故障",如果是电源板中的LED背光源驱动电源电路出现故障,一般可能出现有声音,无图像,如果在完全黑暗的环境，有些还能看到非常灰暗的图像。

3. 如果是电视机主板故障：故障的表现多种多样,维修过程要具体原因具体分析。

4 如果是逻辑板故障：造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，由于大部分电视机有独立的逻辑板,而且逻辑板的价格较低,我们可以尝试使用替换法修复。

啄木鸟家庭维修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电
视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

液晶电视逻辑板故障

液晶电视逻辑板故障LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的 LVDS 信号转换成 TTL 信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

逻辑板实物图：视显光电-逻辑板领先品牌一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ， 25V左右电压为0 ，即为白屏。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测 5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

二、奇美 V260B1-L07 屏，黑屏,测从数字板过来的 5V 正常，5V 经供电经电感 LP1，二极管 DP11，MOS 管 Q2 等元件组成的升压电路把此电压升高到 13V，查此电压不对，更换电感 LP1 后故障排除。

三、中华屏,黑屏,此处电容 C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险 FU101 开路,更换后故障排除.四、在中心控制板上， LVDS 线插座和从中心控制板到屏去的 TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障；五、MS18 机芯在更换不同的屏时如出现负像，可以把数字板上 LVDS 插座的第 39 脚接线取下，如原来是高电平可接地，原来是低电平可接到 3.3V 就可以了，就不用再更改电阻 R316、 R317 了。

(合肥分公司张磊提供)一、机型：L32M61B 机芯：LCD-MS88 机芯烧大电容通电，PFC 工作了就烧大电容，电压瞬间达到 500V 左右，待机很正常原因：J6 位号那颗精密电阻 470K 坏。

液晶屏逻辑板和屏坏简易判断及检修

屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为逻辑板是随屏一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的，很多维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，通过维修实例、维修技巧及经验交流供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。

屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的 LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。

逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。

白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，1、屏供电电压是5V或者是12V，2、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。

18V---24v3、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl; -6v---- -7vVGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V，由屏而定。

VGL负7V，它也是由DC---DC变换电路输出的。

一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是很高，故也不讨论。
