组态王局域网通讯教程
基于网络的组态王MODBUSTCPIP联网方案通讯参考
基于网络的组态王MODBUS TCPIP协议连接通讯参考文档此文档由北京亚控公司提供，仅作为组态王与SIEMENS PLC 通讯配置的使用参考，亚控公司不对此文档涉及的SIEMENS软硬件配置部分承担任何使用责任，SIEMENS软硬件的详细说明请参考SIEMENS厂家提供的使用说明，关于SIEMENS软硬件配置过程中的疑问请致电SIEMENS厂家技术支持工程师。
目录简介： (3)网络结构 (3)使用说明： (3)Modbus TCPIP Server (3)Modbus TCPIP Client (4)简介：此为组态王提供的基于INTERNET广域网络的软件互联驱动。
本驱动基于标准的Modbus TCPIP协议，支持组态王间通过以太网网络进行软件间的互联通讯。
因为此协议是基于标准的Modbus TCPIP协议开发的，所以如果第三方软件能提供Modbus接口，也可以作为与第三方软件进行互联的一种方式。
网络结构驱动分为Client和Server两个部分，其中中心计算机安装Modbus TCPIP Client驱动程序，分控计算机安装Modbus TCPIP Server驱动程序。
中心计算机主动采集各分控计算机的数据。
使用说明：Modbus TCPIP Server组态王中的设备定义：PLC－莫迪康－modbusserver(以太网)－以太网组态王中的设备地址设置：地址用户可以根据实际任意设置，注意如果网络中有多个Modbus TCPIP Server地址不应该相同。
寄存器列表:寄存器 xxx 取值范围数据类型 变量类型 读写属性0xxx 0－－50000 BIT I/O离散 读写1xxx 0－－9999 BIT I/O离散 只读3xxx 0－－9999 INT I/O整型 只读4xxx 0－－9999 INT I/O整形 读写8xxx 0－－50000 FLOAT I/O实型 只读9xxx 0－－50000 FLOAT I/O实型 读写Timeout 0 UINT I/O整形 读写SWAP 0 UINT I/O整形 读写 Modbus TCPIP Client组态王中的设备定义：PLC－莫迪康-MODBUS(以太网)-网卡。
台达PLC与组态王通过ModbusTCP通讯
官方网址台达PLC与组态王通过ModbusTCP通讯台达PLC与组态王通过ModbusTCP通讯步骤是怎样的？成都永浩机电工程技术有限公司做了以下总结，供大家参考：1、打开组态王设备配置向导，选择莫迪康ModbusTCP通讯协议。
2、选择串口号，与PLC连接的COM口。
3、输入PLC地址，与PLC在一个网段内，502代表PLC端口，01代表PLC地官方网址 址，地址与端口需与PLC对应。
4、定义变量，输入与PLC寄存器对应的地址。
注意：MODBUS地址中，HEX地址与绝对地址对应关系如下：官方网址如果您想要了解更多关于台达PLC与组态王通过ModbusTCP通讯方面的信息，成都永浩机电工程技术有限公司就是一个不错的选择！成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。
研发的AP200系列压力变送器采用了先进的模块一体化设计，独立菜单操作，液晶背光显示。
产品变送器防护等级达到IP65~IP68，适应于潮湿、浸泡等恶劣环境下的使用。
成都永浩机电工程技术有限公司成立于2006年，是专注于自动化技术的领导厂商。
面对日益严峻的环境问题以及工业自动化落后的现状，永浩长期致力于自控仪表及自控系统的研发、集成，秉乘“开创智能、环保新时代”的经营使命，整合国际先进自动化技术，持续开发创新节能产品及解决方案，不断努力提升自控技术在各行业的应用和转化，以减轻环境问题对经济发展的冲击以及劳动力成本攀升对工业制造的制约。
近年来，永浩已逐步从自控仪表的提供商成功转型为整体解决方案的服务商，深耕“传感层产品”、“控制层产品”及“行业解决方案”三大业务范畴。
成都永浩机电工程技术有限公司是台达产品经销商，专注于自动化过程控制，现场仪表设计、销售服务的现代化高新技术企业，公司引进德国先进的技术，开发艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代，自投入市场以来，广泛应用于石油、化工、电力、冶金、环保、制药、水处理等行业，得到了广大用户的一致好评。
组态王7.5SP1版本第10章网络连接
第十一讲网络连接第一节网络连接说明概述组态王网络结构是真正的客户/服务器模式，客户机和服务器必须安装并同时运行组态王软件（最好是相同版本的）。
在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个局域网上的站点并启动该网。
网络结构如图11-1所示。
客户端图11-1 网络结构图常用站点简介IO服务器：负责进行数据采集的站点。
如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。
IO服务器可以按照需要设置为一个或多个。
报警服务器：存储报警信息的站点。
系统运行时，IO服务器上产生的报警信息将会传输到指定的报警服务器上，经报警服务器验证后，产生和记录报警信息。
历史记录服务器：存储历史数据的站点。
系统运行时，IO服务器上需要存储的历史数据将会传输到指定的历史记录服务器上保存起来。
登录服务器：登录服务器负责网络中用户登录的校验。
在网络中只可以配置一个登录服务器。
校时服务器：统一网络上各个站点的系统时间。
客户端：某个站点被指定为客户后可以访问其指定的服务器。
一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户（如一台机器被指定为校时服务器的同时也可指定为IO服务器的客户）。
第二节网络配置要实现组态王的网络功能，除了具备硬件设施外还必须对组态王各个站点进行网络配置，设置网络参数并定义在网络上进行数据交换的变量、报警数据和历史数据的存储和引用等。
下面以一台服务器和一台客户机为例介绍网络配置的过程。
服务器配置服务器端计算机配置过程如下：1、将组态王的网络工程（即d:\演示工程\我的工程）设置为完全共享。
2、在工程浏览器窗口左侧“工程目录显示区”中双击“系统配置”中的“网络配置”选项，弹出网络配置对话框，对话框配置如图11-2所示。
图11-2 服务器网络参数页对话框“本机节点名”必须是计算机的名称或本机的IP地址。
3、单击网络配置窗口中的“节点类型”属性页，其属性页的配置如图11-3所示。
040第九讲 组态王的网络连接
第九讲组态王的网络连接第一节网络连接说明概述组态王网络结构是真正的客户/服务器模式，客户机和服务器必须安装WindowsNT/2000操作系统并同时运行组态王软件（最好是相同版本的）。
在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个局域网上的站点并启动该网。
网络结构如图9-1所示：图9-1 网络结构图常用站点简介IO服务器：负责进行数据采集的站点。
如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。
IO服务器可以按照需要设置为一个或多个。
报警服务器：存储报警信息的站点。
系统运行时，IO服务器上产生的报警信息将会传输到指定的报警服务器上，经报警服务器验证后，产生和记录报警信息。
历史记录服务器：存储历史数据的站点。
系统运行时，IO服务器上需要存储的历史数据将会传输到指定的历史记录服务器上保存起来。
登录服务器：登录服务器负责网络中用户登录的校验。
在网络中只可以配置一个登录服务器。
校时服务器：统一网络上各个站点的系统时间。
客户端：某个站点被指定为客户后可以访问其指定的服务器。
一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户（如一台机器被指定为校时服务器的同时也可指定为IO服务器的客户）。
第二节网络配置要实现组态王的网络功能，除了具备硬件设施外还必须对组态王各个站点进行网络配置，设置网络参数并定义在网络上进行数据交换的变量、报警数据和历史数据的存储和引用等。
下面以一台服务器和一台客户机为例介绍网络配置的过程。
服务器配置服务器端计算机配置过程如下：1、将组态王的网络工程（即d:\peixun\我的工程）设置为完全共享。
2、在工程浏览器窗口左侧“工程目录显示区”中双击“系统配置”中的“网络配置”选项，弹出网络配置对话框，对话框配置如图9-2所示：图9-2服务器网络参数页对话框“本机节点名”必须是计算机的名称或本机的IP地址。
3、单击网络配置窗口中的“节点类型”属性页，其属性页的配置如图9-3所示：图9-3服务器节点类型页对话框设置完成后本机器就具备了五种功能，它既是登录服务器又是IO服务器、报警服务器和历史记录服务器，同时又实现了历史数据备份的功能。
组态王和永宏PLC网口通讯
组态王和永宏PLC网口通讯在工业领域中，自动化控制是一项重要的技术，它能够提高生产效率、降低成本，并增强产品的可靠性。
而在自动化控制系统中，PLC（可编程逻辑控制器）是一种非常常见的设备。
而组态王，则是一款常用于与PLC通讯的软件，而永宏PLC则是国内较为常见的PLC品牌之一。
本文将探讨组态王和永宏PLC之间的网口通讯。
网口通讯是目前工控领域中常见的一种通讯模式。
通过以太网网口来实现设备间的数据交换，提高了通讯速度和可靠性。
对于组态王与永宏PLC之间的网口通讯，可以通过简单的设置来实现。
首先，我们需要确保组态王和永宏PLC之间的硬件连接正常。
一般情况下，组态王和永宏PLC之间通过以太网线连接。
确保网络线路连接无误，并且连接的接口工作正常。
另外，还需要确认组态王和永宏PLC的IP地址设置，确保它们在同一个网络段内。
接下来，在组态王的软件界面中，选择“通讯管理”或者类似的选项，点击“添加通讯口”。
在弹出的对话框中，选择网口通讯，并填写相应的参数。
一般情况下，需要填写IP地址、端口号、PLC站号等信息。
根据实际情况填写完毕后，保存并关闭对话框。
在组态王的编程界面中，选择要与永宏PLC通讯的页面或对象。
通过设置相关的数据项，可以实现与永宏PLC之间的数据交互。
例如，可以设置读取永宏PLC的某个寄存器的数值，并在组态王的界面上进行显示或处理。
同样地，也可以通过组态王设置的数据项，向永宏PLC中的指定寄存器写入数据。
通过上述的设置，就可以实现组态王和永宏PLC之间的网口通讯。
而在实际的应用中，还可以根据具体需要，进行更加复杂的通讯设置。
例如，可以设置定时读取永宏PLC的数据，实现实时监控和数据处理。
另外，还可以设置异常报警的功能，当永宏PLC的某个值超出设定的范围时，自动触发报警操作。
组态王和永宏PLC之间的网口通讯在自动化控制领域中扮演着重要的角色。
通过这种通讯方式，可以实现设备之间的高效数据交换，为生产过程提供良好的支持。
第一章组态王的联网方式
服务器端组态王软件需要进行一些配置。将其定义为“连网”模式。选择服务 器端软件工程浏览器大纲项“系统配置/网络配置”，双击该项，弹出网络配置对话 框，如下图所示。
选择“连网”选项，在“本机节点名”中输入本机的机器名或IP地址，如客户端 为“客户端”。在“节点类型”属性页中，选择所有选项。
这样可以将远程站点上的组态王实时数据采集到客户端上来。实现网络上组态王之 间的互相通讯。
4
北京亚控科技有限公司

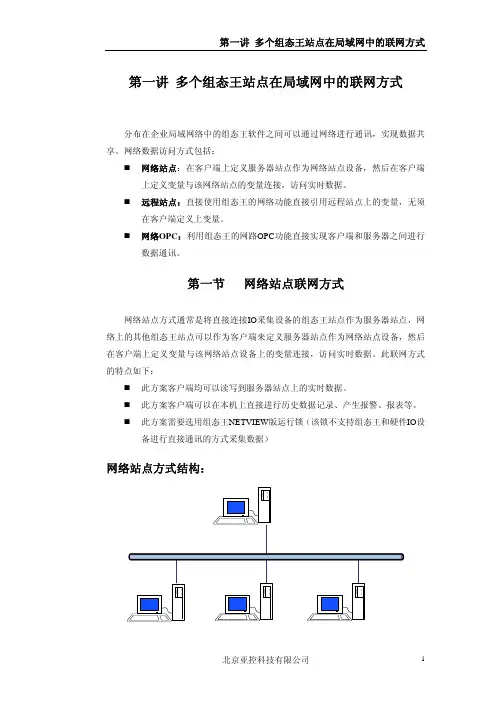

第一讲 多个组态王站点在局域网中的联网方式
第二节 远程站点方式
远程站点方式是使用组态王的网络共享功能直接进行远程站点上变量的相互引 用，无需在客户端上重新定义变量。此联网方式的特点如下：
此种方法软件间可以相互访问得到实时数据。 此种方法需要网络间的文件夹完全共享，对网络的安全性要求较高，一般
网络OPC：利用组态王的网路OPC功能直接实现客户端和服务器之间进行 数据通讯。
第一节 网络站点联网方式
网络站点方式通常是将直接连接IO采集设备的组态王站点作为服务器站点，网 络上的其他组态王站点可以作为客户端来定义服务器站点作为网络站点设备，然后 在客户端上定义变量与该网络站点设备上的变量连接，访问实时数据。此联网方式 的特点如下：
此方案客户端均可以读写到服务器站点上的实时数据。 此方案客户端可以在本机上直接进行历史数据记录、产生报警、报表等。 此方案需要选用组态王NETVIEW版运行锁（该锁不支持组态王和硬件IO设
备进行直接通讯的方式采集数据）
网络站点方式结构：
北京亚控科技机模式 服务器配置成网络模式
北京亚控科技有限公司
9
基于企业局域网的软件应用
新远程站点建立成功后，就可以进一步进行IO采集站的网络配置了。选择IO采 集站工程管理器上的“系统”标签，双击“网络配置”项，选择“节点类型”页， 去掉“本机是登录服务器”选项，在“登录服务器”列表中选择“数据服务器”作 为本机的登录服务器，如图所示。选择“客户配置”页，选中“客户”选项，此时， 报警服务器和历史记录服务器列表变为有效可选，在这两个列表中列出了当前工程 中添加的作为报警服务器和历史记录服务器的站点名称。选中各列表的站点名称前 的复选框，如图21.16所示，表示当前的“IO采集站1”作为“数据采集站”的客户端， 看到报警和历史记录数据。配置完成后，单击“确定”按钮关闭对话框。IO采集站1 的网络配置全部完成。IO采集站2的网络配置完全按照这个步骤执行。
组态王网络联机
组态王⽹络联机组态王⽹络联机实现⽬的：（1）、远程客户站能够监视（控制）现场I/O站的数据。
（2）、在客户站⾥建⽴⽇报表记录远程I/O站数据（3）、在客户站上控制I/O站灯开关。
准备⼯作：（1）、两台PC电脑，XP系统，同版本6.55组态王软件。
（2）、交叉⽹线⼀根（⽤于两台电脑直连）。
（3）、组态王软件的⼯程项⽬⽂件要求设置为【完全共享】。
1、⽹络构架IO服务器：负责进⾏数据采集的站点。
如果某个站点虽然连接了设备，但没有定义其为IO服务器，那这个站点采集的数据不向⽹络上发布，远程⽆法接收数据。
登录服务器：登录服务器在整个系统⽹络中是唯⼀的,它拥有⽹络中唯⼀的⽤户列表.当⽤户在⽹络上建⽴任何⼀个其它站点时，必须选择该服务器。
客户：某个站点被指定为客户，可以访问其指定的服务器。
⼀个站点被定义为服务器的同时，也可以被指定为其它服务器的客户。
本例中登录服务器被指定为IO服务器的客户。
2、先设置两台PC机在同⼀⼯作组内，设置好后在“⽹上邻居”-“查看⼯作组计算机”-可以看到对⽅电脑。
3、分别设置两组态王软件的项⽬⼯程⽂件为“完全共享”在“权限”⾥允许可“更改-读取”。
4、先设置I/O站，打开组态王软件，在⽹络设置⾥设置“⽹络参数”-联⽹，“节点类型”-本机是I/O服务器，（连本机是登陆服务器也选上，组⽹完成后再撤销，不然过不了）。
5、在“站点”内点右键新建“远程站点”“读取节点配置”选择“⽹络邻居”-选择对⽅电脑的组态王共享⼯程⽂件，⾄此可看到远程站的组态王数据词典“客户配置”选本机是客户端，其他设置⼀样。
完成后也可看到对⽅数据词典。
7、组⽹完成，撤销I/O站“本机是服务器选项”。
8、建⽴I/O站的数据词典及⼯程画⾯，然后运⾏。
9、在客户站的“站点”⾥删掉原有的远程站数据词典，重新加⼊（因为远程站新建的变量采集不到必须重加才可），读到后在画⾯⾥关联需要的远程站变量。
10、在客户站⾥建⽴⽇报表记录远程站数据。
组态王通信例程
单片机与组态王通信单片机与组态王通信，准备工作做好了，接下来就是编程实现了。
当然少不了要看kingview提供的资料了。
以下引用自kingview的资料-------------------------------------------------1．通讯口设置：通讯方式：RS-232,RS-485,RS-422均可。
波特率：由单片机决定（2400，4800，9600and19200bps）。
字节数据格式：由单片机决定。
起始位数据位校验位停止位注意：在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致2．在组态王中定义设备地址的格式格式：＃＃．＃前面的两个字符是设备地址，范围为0－255，此地址为单片机的地址，由单片机中的程序决定；后面的一个字符是用户设定是否打包，“0”为不打包、“1”为打包,用户一旦在定义设备时确定了打包，组态王将处理读下位机变量时数据打包的工作。
3．在组态王中定义的寄存器格式寄存器名称dd上限dd下限数据类型Xdd 65535 0 FLOAT/BYTE/UINT斜体字dd代表数据地址，此地址与单片机的数据地址相对应。
注意：在组态王中定义变量时，一个X寄存器根据所选数据类型（BYTE,UINT,FLOAT）的不同分别占用一个、两个，四个字节，定义不同的数据类型要注意寄存器后面的地址，同一数据区内不可交叉定义不同数据类型的变量。
为提高通讯速度建议用户使用连续的数据区。
3．组态王与单片机通讯的命令格式：读写格式（除字头、字尾外所有字节均为ASCII码）字头设备地址标志数据地址数据字节数数据…异或CR 说明；字头：1字节1个ASCII码，40H设备地址： 1字节2个ASCII码，0—255（即0---0x0ffH）标志：1字节2个ASCII码，bit0~bit7，bit0= 0:读，bit0= 1:写。
bit1= 0：不打包。
bit3bit2 = 00,数据类型为字节。
plc怎么用网口与组态王通讯
plc怎么用网口与组态王通讯PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备，它可以接收各种信号并根据事先设定的程序完成相应的控制任务。
现如今，PLC与组态软件的结合已成为工业领域中常见的自动化方案。
其中，PLC通过网口与组态王通讯，极大地方便了控制系统的调试和维护工作。
一、PLC与组态王的基本概念1. PLC：PLC是一种专门用于工业控制和自动化领域的电子设备。
它通过输入输出模块与外部设备进行连接，并利用其内部的存储和处理单元完成各种逻辑和运算任务。
通过编程，可以实现各种自动化控制操作。
2. 组态王：组态王是一种常用的人机界面软件，它能够将PLC 的内部逻辑与人机交互界面进行无缝连接。
用户可以通过组态王软件对PLC进行编程和配置，使得PLC能够根据需要执行相应的控制命令。
二、PLC与组态王通讯的方式PLC与组态王之间的通讯方式主要有网口通讯、串口通讯等。
其中，网口通讯方式由于其速度快、传输距离远等优点得到了广泛应用。
1. 网口通讯原理：PLC通过网口与工控机或者上位机相连，利用网线进行数据传输。
在通讯过程中，PLC和组态王之间会通过一些协议实现数据的传输和交换。
2. 网口通讯配置：首先，确定PLC和组态王之间的连接方式，包括网线的连接和IP地址的配置。
其次，在组态王软件中进行相应的设置，例如选择PLC型号、设置通讯协议等。
三、PLC与组态王的应用场景PLC与组态王通讯的应用场景非常广泛，主要包括以下几个方面：1. 自动化生产线控制：如汽车制造、电子设备生产等工业领域，PLC与组态王的结合可以实现生产线的自动化控制，提高生产效率和质量。
2. 智能楼宇系统：PLC与组态王的应用使得楼宇自控系统更加智能化。
通过组态王软件，用户可以对楼宇的照明、空调、安防等设备进行集中控制。
3. 智能家居系统：通过PLC与组态王的结合，可以实现家居设备的智能控制和管理。
例如，用户可以通过手机上的组态王APP控制家中的照明、洗衣机、音响等设备。
组态王与通讯设置说明
组态王与通讯设置说明组态王与S7200&S7300 Profibus-DP通讯设置说明组态王与S7200&S7300Profibus-DP通讯设置说明1.概述PROFIBUS-DP协议是为满足自动化工厂中分散I/O和现场设备之间所需要的高速数据通讯的需求而设计的。
典型的DP配置是单主站结构。
主站与从站之间的通讯基于主-从原理，即主站向从站发出请求，按照站号顺序轮询从站。
Profibus-DP协议用于组态软件与带有DP通讯口的设备间一种主从方式的通讯协议。
系统中上位机必须安装有支持DP的通讯卡，如CP5611/CP5613。
下位机设备也必须有支持DP 通讯口，如EM277 Profibus-DP模块，通过DP 通讯电缆连接组态软件和硬件设备。
PROFIBUS-DP主站分为一类主站和二类主站。
一类主站完成总线通信控制与管理，完成周期性数据访问，包括PLC、PC或可做一类主站的控制器。
二类主站完成非周期性数据访问，如数据读写、系统配置、故障诊断等，包括操作员工作站（如PC 机加图形监控软件）、编程器、HMI 等。
本设置以CPU312+CP 342-5DP 模块为一类主站，带CP5611卡的PC 机为二类主站为例介绍组态王在Profibus-DP 混合网络上使用时的通讯设置。
CP 5611EM 277DP Master-class 2 (PC)Station address : 1DP Slave (CPU 226)Station address : 3DP Master-class 1 (CPU 312)Station address : 2CP 3422. 硬件和软件需求硬件：（1）CPU 200和EM277 Profibus-DP 模块（2）CPU 300和CP342 Profibus-DP 模块（3）CP5611卡和通讯电缆软件：（1）STEP 7 V5.4 ，SIMATIC NET6.3/6.2（2）Kingview6.5x3.配置说明配置共需6步：1.配置Step 7(S7 300 Station)2.配置Station Configuration3.配置Configuration Console4.配置Step 7(S7 PC Station)5.配置OPC Scout6.配置Kingview3.1配置Step 7(S7 300 Station)1）从开始菜单中打开Step7 V5.42）新建工程，在工程中新建SIMATIC 300 Station，如图3.1.1所示图3.1.13）双击Hardware进入HW Config界面，在右侧树形Catalog 中选择与用户实际情况对应的CPU-300和CP 342-5模块，并PC机架上添加，如图3.1.2所示。
西门子300PLC连接组态王KingSCADA实现ModbusTCP通信
西门⼦300PLC连接组态王KingSCADA实现ModbusTCP通信西门⼦300PLC连接组态王KingSCADA实现ModbusTCP通信
西门⼦300系列PLC 本案例⽤PLC的是315-2DP，此型号PLC有两个通信接⼝分别是MPI、DP⼝。
⾸先把300PLC连接兴达易控PLC转以太⽹模块CHNet-S7300MD通过ModbusTCP或者是S7TCP 与上位机组态软件通信
1. 新建⼯程并打开⼯程,右击“IOServer 应⽤组”，选择“添加新 IOServer 应⽤组”。
2. 在弹出的对话框中，填⼊“应⽤名称”，点击“确定”。
3. 选择“设备”，在右边空⽩区域，点击⿏标右键，选择“新建”。
4. 在“设备名称”处输⼊⼀个名称，点击“下⼀步”。
5. “采集驱动”选择“S7_TCP”；“链路类型”选择“以太⽹”，点击“下⼀步”。
6. “链路逻辑名”默认即可，点击“下⼀步”。
7. “设备系列”选择“S7-300（TCP）”，“设备地址”的格式为：CHNet-S7MPI 的 IP 地址:0:2，这⾥CHNet-S7MPI 的 IP 地址为
192.168.1.188，点击“下⼀步”。
8. 其他参数默认，直⾄完成。
组态王与plc的网口通讯
组态王与plc的网口通讯组态王（SCADA）与PLC（可编程逻辑控制器）之间的网口通讯是现代自动化控制系统中至关重要的一环。
这种通讯方式使得组态王可以通过与PLC的网络连接来实时监控和控制远程设备。
在本文中，我们将探讨网口通讯的工作原理、应用场景和优势。
首先，让我们了解一下组态王与PLC的基本概念。
组态王是一种监控和控制软件，它可以将多个设备的数据整合在一个界面上，进行实时监控和远程操作。
而PLC是一种专用的工控计算机，它负责实时控制和监测生产过程。
通过组态王与PLC的网口通讯，我们可以实现实时数据的传输和远程控制的功能。
那么，网口通讯的工作原理是什么呢？通常情况下，组态王和PLC之间通过以太网或串口进行连接。
使用以太网连接时，组态王和PLC需要在同一个局域网中，并配置好各自的IP地址和端口号。
一旦连接建立，组态王可以向PLC发送指令，PLC接收到指令后执行相应的操作，并将执行结果返回给组态王。
网口通讯的应用场景非常广泛。
在工业控制系统中，组态王与PLC的网口通讯可以实现对各种设备的监控和控制，如生产线的自动化控制、设备的运行状态监测等。
在能源管理系统中，网口通讯可以实现对电力、燃气等资源的实时监测，以及对各种设备的远程操作。
此外，网口通讯还可以应用于交通、建筑、环境监测等领域，实现对各种系统的智能化管理。
那么，网口通讯相比于其他通讯方式有什么优势呢？首先，网口通讯具有较高的传输速度和稳定性，可以实现实时数据的传输和远程控制。
其次，网口通讯支持多对多的连接方式，可以同时与多个PLC进行通讯，实现对多个设备的控制和监测。
此外，网口通讯还支持远程升级和维护，可以通过网络对PLC进行固件升级和程序调试，大大提高了系统的可维护性和可靠性。
然而，网口通讯也有一些限制和挑战。
网络安全性是一个重要的问题，组态王和PLC需要采取各种措施来保护网络免受恶意攻击。
此外，网络环境的稳定性和可靠性也是一个挑战，不稳定的网络连接可能导致通讯中断或数据丢失。
西门子S7-1200PLC与组态王以太网通信步骤（超详细）
西门子S7-1200PLC与组态王以太网通信步骤（超详细）
回复：西门子全套，领西门子全系列PLC电子资料包！
说到组态王如何与我们常用的西门子S7-1200 PLC通信，这就设计到一个难题，想必大家之前学习通信过组态王与S7-200SMART PLC以太网通信，那么设计到高端PLC，1200PLC该如何通信呢？本文档说明就带大家来详细的操作直到通信成功。
1.组态王配置
第一步：（点击菜单栏的新建项目，然后点击下一步）
第二步：（在设备里选择S7-1200 TCP驱动）
第三步：（创建设备名称）
第四步：（随便选择一个驱动）
第五步：（这里的IP地址填写S7-1200 PLC通信IP地址，后面:0这是指的插槽）
第六步：（这里只要默认就好啦，然后点击下一步）
第七步：（刚才配置的PLC信息，点击完成即可！）
1.编写程序
第一步：（编写点击正反转程序）
第二步：（双击CPU属性—保护—连接机制—勾选允许从运程伙伴(PLC、 HM、OPC、、）使用PUTIGET通信访问）
第三步：（下载程序至1200 PLC）
1.设计组态王画面
第一步：（在数据词典创建并填写PLC变量地址）
第二步：（在画面里设计画面）
1.演示效果
第一步：（正转启动）
第二步：（反转启动）。
S7-1200与博途以及组态王的通讯设置ppt课件
（1）使用博途V13组态S7-1200并编写程序，编写完成之后编译并下载
4
计算机与S7 1200PLC之间的通信是基于以太网卡的TCP/IP协议通信，我们可以查看组态 的PLC设备的TCP/IP地址，默认为192.168.0.1，
5
编写、编译并下载程序
6
编写、编译并下载程序 在右侧的指令窗口中可以拖入进基本指令
22
然后使用组态王KingVIEW 6.55组态人机界面
（1）定义I/O设备：前面在测试设备的过程中，我们已经定义好了IO设备，此处略去 （2）定义I/O变量 根据程序，选择需要检测和控制的寄存器变量，在组态王数据词典中定义相应的IO变量。 先为复位开关M0.0建立一个IO变量
23
我们为其他寄存器定义好的I/O变量如下图： 其中，变量USB_Com用来显示组态王与PLC的通信状态，以帮助我们判断是否通信正常。 关闭（0）表示通信正常，打开（1）表示通信异常，也可以自行更改。或者可以在组 态王的产品帮助文档中输入CommErr以查看使用说明。 全部建立好的变量如下图：
确认计算机中安装有以太网卡并与plc连接到同一网络中直接通过网线直通过step7编程软件为通信模块cp4431设定ip地址和子网掩码并下传到plc中如ip地址19216801子网掩码2552552550为计算机设定ip地址和子网掩码如ip地址1921680110子网掩码2552552550使用ping命令保证能ping到plcpgpc接口配置通信测试以检查运行组态王的计算机是否和plc正常通信使用博途v13组态s71200并编写程序编写完成之后编译并下载计算机与s71200plc之间的通信是基于以太网卡的tcpip协议通信我们可以查看组态的plc设备的tcpip地址默认为19216801编写编译并下载程序编写编译并下载程序在右侧的指令窗口中可以拖入进基本指令编写编译并下载程序编写好的程序如下图
组态王和FX2N通讯设置
组态王和FX2N通讯设置
1.在设备管理器中设置通讯参数
2.测试PLC软件通讯是否正常
3.在组态王端口1或2下双击修改端口参数和通讯方式其他不填
4.在组态王端口1或2下建立新设备选择FX2-编程口
5.选择和设备管理器对应的端口号点下一步直到完成
6.在新建的设备上点右键选择测试-设备测试添加PLC软元件和数据
类型，点读取查看数据是否能够读取
7.在数据词典中建立变量对应PLC的软元件地址
8.在画面中创建图形，完毕点击文件-全部存
9.切换到View视图，看日志文件了解通讯状态并组态画面的按键进
行测试。
