南方CASS断面法计算土方步骤

南方CASS断面法计算土方步骤

南方CASS断面法计算土方步骤1.断面投影首先,将设计的线路投影到平面上,以得到线路的纵横坐标。

然后,根据线路所在位置的地形情况,确定断面间距,通常为50米到100米之间。

根据断面间距,在平面上画出线路的所有断面位置,标出断面号。

2.断面分割在每个断面位置上,根据地形特点和设计要求,将断面细分为若干个小块,使得每个小块的地形相对均匀。

断面分割的原则是在地形起伏变化明显的地方进行分割,例如在山脚、山腰、山顶等位置均需要进行分割。

3.测量断面高程在每个断面位置上,通过测量仪器(如全站仪或水平仪)对断面的高程进行测量。

通常要求测量断面的左右两侧,以及断面中心线处的高程。

测量断面高程时,应注意选取合适的测量点和测量线。

4.断面面积计算根据测量所得断面高程数据,对每个小块的横截面积进行计算。

根据断面形状的不同,常用的计算方法有直线梯形法、直线差法等。

例如,对于直线形断面,可以使用直线梯形法,即根据左右两侧的高程数据计算出梯形的面积,再将各个梯形的面积求和即可得到总面积。

5.土方计算根据断面面积和断面间距,可以计算出每个小块的体积。

首先,根据断面面积和断面间距计算每个小块的土方量,再将各个小块的土方量求和即可得到总土方量。

如果需要考虑填方和挖方,还需要根据断面高程和设计要求计算填方和挖方的体积。

需要注意的是,在进行土方量计算时,应根据实际测量情况进行合理的取舍和修正。

例如,在测量断面高程时,应尽量选取具有代表性的测量点,同时避免局部异常值的影响。

此外,还要考虑到地形的起伏、施工工艺和设计要求等因素对土方量的影响,以得到更准确的土方计算结果。

总之,南方CASS断面法计算土方的步骤主要包括断面投影、断面分割、测量断面高程、断面面积计算以及土方计算等。

通过合理选择测量点,进行准确的测量和计算,可以得到准确可靠的土方量结果,为工程设计和施工提供有效的参考。

南方CASS道路断面法土方计算

南方CASS道路断面法土方计算
Βιβλιοθήκη 道路断面设计和绘制04
道路断面类型和选择
道路断面类型:直线型、曲线型、折线型
适用范围:不同类型道路断面适用于不同条件的路段
优缺点比较:各种类型道路断面的优缺点比较分析
选择依据:地形、地质、交通量、道路等级等
道路断面设计和参数设置
道路断面设计:根据地形、交通量等因素确定断面形式,如单幅路、双幅路等。
南方CASS道路断面法土方计算
, a click to unlimited possibilities
汇报人:
单击此处添加目录项标题
南方CASS道路断面法概述
数据准备和输入
道路断面设计和绘制
土方量计算和输出
精度和误差分析
目录
添加章节标题
01
南方CASS道路断面法概述
02
定义和原理
1
定义:南方CASS道路断面法是一种基于GIS技术的道路土方计算方法,通过断面法对道路进行土方量计算。
可视化效果:颜色、线条等视觉元素增强展示效果
展示内容:计算结果、断面图、高程变化等
输出方式:表格、图形等多种形式
精度和误差分析
06
精度评估方法和标准
提高精度的方法:针对影响精度的因素,采取相应的措施和方法,如数据预处理、参数优化等。
影响因素:分析影响计算精度的因素,如数据来源、数据处理方法、参数设置等。
计算步骤和流程
执行土方计算,生成土方量清单
确定土方计算范围和边界条件
输入道路设计参数,包括道路宽度、设计高程等
打开南方CASS软件,选择道路断面法模块
数据准备和输入
03
数据来源和收集
测量数据:通过实地测量获取道路断面数据
设计图纸:从设计单位获取道路设计图纸,了解道路断面设计

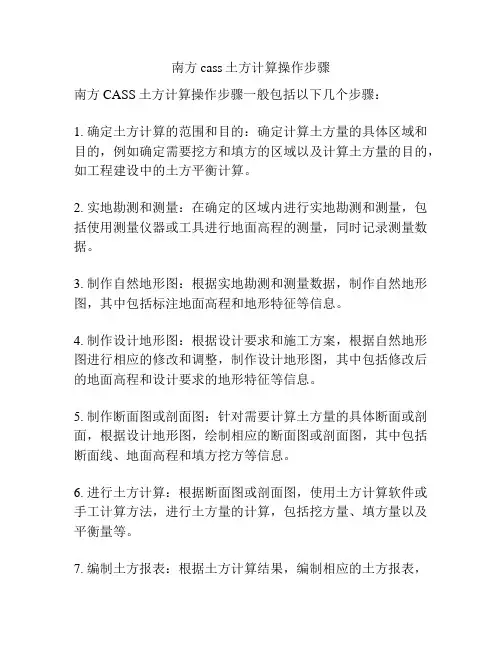

南方cass土方计算操作步骤

南方cass土方计算操作步骤

南方cass土方计算操作步骤
南方CASS土方计算操作步骤一般包括以下几个步骤:
1. 确定土方计算的范围和目的:确定计算土方量的具体区域和目的,例如确定需要挖方和填方的区域以及计算土方量的目的,如工程建设中的土方平衡计算。

2. 实地勘测和测量:在确定的区域内进行实地勘测和测量,包括使用测量仪器或工具进行地面高程的测量,同时记录测量数据。

3. 制作自然地形图:根据实地勘测和测量数据,制作自然地形图,其中包括标注地面高程和地形特征等信息。

4. 制作设计地形图:根据设计要求和施工方案,根据自然地形图进行相应的修改和调整,制作设计地形图,其中包括修改后的地面高程和设计要求的地形特征等信息。

5. 制作断面图或剖面图:针对需要计算土方量的具体断面或剖面,根据设计地形图,绘制相应的断面图或剖面图,其中包括断面线、地面高程和填方挖方等信息。

6. 进行土方计算:根据断面图或剖面图,使用土方计算软件或手工计算方法,进行土方量的计算,包括挖方量、填方量以及平衡量等。

7. 编制土方报表:根据土方计算结果,编制相应的土方报表,
包括填写计算结果、单位、工程名称等信息。

8. 土方计量与监测:在施工过程中,根据土方计算结果进行土方量的实际监测和计量,确保施工进度和质量的控制。

需要注意的是,具体的土方计算操作步骤可能会根据不同的工程项目和计算要求而有所不同,上述步骤仅供参考。

在实际操作中,建议根据具体情况和要求进行合理调整和补充。

南方CASS断面法计算土方步骤

南方CASS断面法计算土方步骤

南方C A S S断面法计算
土方步骤
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第一步:点击绘图处理—展野外测点点号—回车-选择高程数据文件第二部:用复合线连线野外测点成一个封闭区域(用C闭合)
第三部:绘制纵断面线(用复合线),纵断面线不能超出封闭区域第四步:点击工程应用—生成里程文件—由纵断面线生成—新建—选择纵断面线—选择合适的间距及左右边距离—回车
第五步:点击工程应用—生成里程文件—由纵断面线生成—设计—点击切割边线—选择横断面线—输入清后或填后的高程—依
次选择每根断面线至全部完成-回车
第六步:点击工程应用—生成里程文件—由纵断面线生成—生成—导入之前展野外测点是选择的高程数据文件—输入要生成的里
程文件名及选好保存路径—回车
第七步:点击工程应用—断面法计算土方—选择场地断面—导入生成号的里程文件(设计文件不用管)参数默认,比例自行
设置—点击确定—在绘制纵断面里面选择右侧断面图位置
(随便点击一点)-回车—点击一点(断面图就会在图面生
成)
第八步:点击工程应用—断面法计算土方—选择场地断面—图面土方计算(图面土方计算excel)--鼠标把断面图全部选择—
回车—选择一点土方计算表就会生成。

2。

CASS工程应用中断面法计算二断面线间土方的步骤

CASS工程应用中断面法计算二断面线间土方的步骤

第一步:生成里程文件.一般选择由纵断面生成,在生成前需要用复合线划出你这两个断面之间的纵断面线(也就是用复合线把这两个断面的中桩连起来)。

用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。

屏幕提示:请选取纵断面线:用鼠标点取所绘的那条纵断面线屏幕提示:输入横断面间距:(米)〈20。

0〉输入每两个横断面的间距。

断面间距默认值为20米。

可根据不同的地形条件选择,如果精度要求高可按(1至5)米任选.屏幕提示:输入横断面左边长度:(米) 20 输入大于0的任意值.根据你的设计要求选择横断面左边长度输入横断面右边长度:(米) 20 输入大于0的任意值。

根据你的设计要求选择横断面左边长度选择中桩点获取方式: (1)结点(2)等分(3)等分且处理结点〈2〉1表示结点上要有断面通过;2表示从起点开始用相同的间距;3表示用相同的间距且要考虑不在整数间距上的结点。

选择其中的一种方式后则自动沿纵断面线生成横断面线.你可根据你那里的实际情况选择,如果生成的横断面在里程的分配上不合理你可在以后修改.对横断面的修改有以下编辑功能添加、变长、剪切、设计、生成.添加:在现有基础上添加横断面线。

执行“添加”功能,命令行提示:选择纵断面线用鼠标选择纵断面线;输入横断面左边长度:(米)输入横断面右边长度:(米)选择获取中桩位置方式:(1)鼠标定点(2)输入里程<1〉1表示直接用鼠标在纵断面线上定点。

2表示输入线路加桩里程。

指定加桩位置:用鼠标定点或输入里程。

变长:可将图上横断面左右长度进行改变;执行“变长"功能,命令行提示:选择纵断面线:选择横断面线:输入横断面左边长度:(米)21输入横断面右边长度:(米)21,输入左右的目标长度后该断面变长。

剪切:指定纵断面线和剪切边后剪掉部分断面多余部分。

设计:直接给横断面指定设计高程。

首先绘出横断面线的切割边界,选定横断面线后弹出设计高程输入框:生成:当横断面设计完成后,点击“生成”将设计结果生成里程文件。

南方CASS断面法计算土方步骤

南方CASS断面法计算土方步骤

南方CASS断面法计算土方步骤该方法的主要步骤如下:第一步:进行断面测量在实地测量前,需要详细了解工程建设的要求,包括道路的宽度、几何形状、路基和路堤的高度等参数。

然后在设计施工图纸上标注出所有断面的位置,并将断面分为等距的若干个测量点。

然后,在每个测量点上进行详细的测量。

测量范围包括道路面、路基、边沟、边坡等。

可以使用测量仪器(例如测距仪、水准仪等)进行测量,在测量时要保持仪器的准确性,并保持测量点的连续性。

第二步:数据录入及校核将测量得到的数据,包括断面的高程、横坐标和纵坐标等信息录入计算机中。

要确保数据的准确性,可以在录入时进行数据校核,例如对同一测点进行多次测量,然后将多次测量的结果进行比对,以确保数据的正确性。

第三步:数据处理与参数设置在计算机中打开相应的计算软件,将测量数据导入软件,然后根据土方计算的需求进行参数设置。

包括路基和路堤的坡度、边坡的系数、均匀线和变均线等数据的设置。

第四步:计算土方体积根据测量数据和参数设置,将数据输入软件中相应的功能模块中进行计算。

软件可以根据不同的土方体积计算方法(如平差法、三角法、辛普森法等)进行计算,并给出计算结果。

计算结果包括路基和路堤的土方体积、边坡的体积等。

第五步:结果分析与调整根据计算结果进行分析。

如果土方体积符合设计要求,则可以继续后续的土方施工工作;如果土方体积与设计要求有较大偏差,则需要对参数进行调整,重新进行计算,直到符合要求为止。

通过以上步骤,可以实现对南方CASS断面的土方计算。

这种土方计算方法准确、高效,可以提高土方工程的施工效率和质量。

同时,还可以通过软件模拟不同的设计方案,以比较不同设计方案的优劣,为土方工程的设计提供参考。

CASS7.0断面法土方算量-操作步骤(实际案例)

CASS7.0断面法土方算量-操作步骤(实际案例)

简述步骤
一、无现场采集数据
1、根据图纸纵断面编制导入数据文件,如图:
2、复制右侧“编制数据文件”编写成“TXT”文件,然后改后缀为:“DAT”,如图:
3、打开CASS7.0界面,导入数据
4、“多段线”命令将各点连在一起,如图:
5、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”,然后点击多段线。

根据需要调整或选择该“窗口”,如图:(注意:横断面左、右边长度根据上开口需要设置长度,不然横断面图形成不全)
6、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”,然后点击多段线。

弹出“窗口”,如图:
“里程文件对应数据文件”另存、新建即可,“起始里程”按实际填写,如6856.5,这三个文件尽量放在同一个文件夹内。

7、编制断面数据,如图:
根据选择“里程文件”实际调整“中桩设计高程(暂时)”及“左边”,“右边”的数据。

“任意断面设计参数”,输入时尽量第一次输入一个符合要求的数据。

根据需要调整相关数据。

生成断面如图:修改设计参数-点击生成的横断面线-弹出窗口-进行修改。

南方cass断面法计算土方量详细步骤及文件格式

南方cass断面法计算土方量详细步骤及文件格式

南方c a s s断面法计算土方量详细步骤及文件格式
-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式,里程文件的格式为:
begin,5315:1 begin,桩号:编号
-10,6.803 左幅居中10米,高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。

可在工程应用-断面法土方计算-道路设计参数文件,在这里面可以编辑
3、编辑好后保存为xxx.txt格式。

4、在工程应用-断面法土方计算-道路断面,打开道路断面设计参数对话框,加载保存的里程文件和横断面设计文件。

5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算(EXCLE),框选所有横断面得填挖土石方表。

CASS断面法计算土方量方法

CASS断面法计算土方量方法

CASS断面法计算土方量方法第一步:生成里程文件。

一般选择由纵断面生成,在生成前需要先用复合线划出道路的纵断面线(也就是用复合线把断面的中桩连起来)。

用鼠标点取“工程应用\生成里程文件\由纵断面生成”。

屏幕上弹出“输入断面里程数据文件名”的对话框,来选择断面里程数据文件。

这个文件将保存要生成的里程数据。

屏幕上弹出“输入坐标数据文件名”的对话框,来选择坐标数据文件。

这个文件是原始坐标数据文件,将用来生成里程数据。

屏幕提示:请选取纵断面线:用鼠标点取所绘的那条纵断面线屏幕提示:输入横断面间距:(米)<20.0>输入每两个横断面的间距。

断面间距默认值为20米。

可根据不同的地形条件选择,如果精度要求高可按(1至5)米任选。

屏幕提示:输入横断面线上点距:(米)<5.0>输入横断面上取样点的间距。

默认值为5米。

此值越小,单位长度的横断面线上取样次数越多,如果外业数据合理,这将导致生成的里程文件准确度增加。

但是,如果外业数据不足,单纯减小采样间距是没有实际意义的,只会增加里程文件的大小。

屏幕提示:输入带状区域的宽度:(米)<40.0>输入每个横断面的长度。

注意:每个横断面都被纵断面平分成两部分,左右相等均为给定值的一半。

系统自动根据上面几步给定的参数在图上绘出所有横断面线,同时生成每个横断面的里程数据,写入里程文件。

通常,用这种方法生成的里程文件都需要对断面重新进行编辑修改,以满足实际需要。

第二步:选择土方计算类型。

用鼠标点取“工程应用\断面法土方计算\道路断面”。

点击后弹出对话框,道路断面的初始参数都可以在这个对话框中进行设置的。

第三步:在上述对话框中给定计算参数。

选择里程文件:点击确定左边的按钮(上面有三点的),出现“选择里程文件名”的对话框。

选定第一步生成的里程文件。

把实际设计参数填入各相应的位置。

注意:单位均米。

点“确定”按钮后,屏幕提示:横向比例为1:<500>输入绘制断面图的横向比例纵向比例为1:<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺(米)<直接回车只在两侧绘标尺>系统根据上步给定的比例尺,在图上绘出道路的纵断面,然后提示:指定横断面图起始位置:指定土石方计算表左上角位置:至此,图上已绘出道路的纵断面图及每一个横断面图,并将土石方计算表绘制在指定的位置。

南方cass实用操作指南2—道路设计断面土石方计算

南方cass实用操作指南2—道路设计断面土石方计算

南方cass实用操作指南2—道路设计断面土石方计算
1.展开高程点,编辑道路中心线,新建生成道路里程文件
2.工程应用,断面法土方计算,道路设计参数文件,输入参数,另存为道路设计参数文件。

确定设计道路的横断面相关参数,横断面设计文件格式为“断面序号,H=中桩设计高程,ZI=1:左坡度,YI=1:右坡度,ZW=左宽,YW=右宽,A=横坡率,ZC=左超高,YC=右超高,ZTG=左单坡限高,YTG=右单坡限高,ZWH=左坡间宽,YWH=右坡间宽,ZI2=1:左二级坡度,YI2=1:右二级坡度,ZSL=左碎落台宽,YSL=右碎落台宽,ZWG=左边沟上宽,YWG=右边沟上宽,ZDG=左边沟下宽,YDG=右边沟下宽,ZHG=左边沟高,YHG=右边沟高,END(下一行)”注意:以END作为结束标志。

3断面法土方计算,道路断面,导入上述里程文件和道路参数文件
3.得到设计断面
4.编辑设计断面为符合现场实际的场地断面,修改参数
5.断面法土方计算,图面土方计算,全选断面图,点击空白界面
6.断面法土方计算,图面土方计算(Excel),点击空白界面导出为数据。

南方cass断面法计算土方量详细步骤及文件格式

南方cass断面法计算土方量详细步骤及文件格式

南方Cass断面法计算土方量详细步骤及文件格式引言南方Cass断面法是针对土方工程中土方量计算而进行的专业分析方法。

该方法通过对单个路段内路基横截面进行剖面分析,结合土方开挖法、回填法和计算面积法,计算出路基段土方量的方法。

本文将详细介绍南方Cass断面法计算土方量的步骤与文件格式。

南方Cass断面法土方量计算步骤1.路线与断面数据准备在进行南方Cass断面法计算处理前,需要提供路线和断面相关数据信息。

路线信息通常由路线中心线坐标点信息,道路桩号范围等构成;断面信息通常由设计断面、实测断面或者路基图等信息组成。

数据准备需要将路线和断面信息数字化,导入Cass软件中进行处理。

2.数字化断面为将断面进行数字化处理,需要使用Cass软件中的“绘图”命令。

在断面绘图界面中,用直线、圆弧和曲线等图元绘出断面的实线部分和标记点。

标记点通常是变化的地面高程点,可以确定断面的最低点和边缘边坡的转折点。

3.剖面标高在数字化断面后,需要为断面进行剖面标高。

在Cass软件中,可以用“剖面”命令为数字化的断面添加标高值。

4.土方开挖回填分析进行土方量计算前,需要先进行土方开挖、回填的分析。

在Cass软件中,有专门的土方开挖、回填计算命令,通过给定土方开挖深度、回填高度和边坡参数等信息进行计算求解。

5.计算土方量在进行了土方开挖、回填计算后,可以进行土方量的计算。

Cass软件中,有专门的计算面积命令可以用于计算数字化断面的面积。

将断面的开挖面积、回填面积和边坡面积加和即可得到该断面的土方量。

6.批量处理数据针对不同断面进行土方量计算处理后,需要进行数据批量处理。

将不同断面的计算结果汇总到一个文件中,方便后续进行数据统计和分析。

南方Cass断面法计算土方量文件格式为方便进行数据批量处理和数据统计,需要将不同断面的计算结果汇总到一个文件中。

一般情况下,该文件格式可以为Excel表格文件或者CSV文件。

在该文件中,应包含路线信息、断面编码、断面长度、断面土方量等相关信息。

cass断面法土方计算详细步骤

cass断面法土方计算详细步骤

一、系统环境:(1)操作系统 WIN XP ;(2)应用环境:南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据:坐标高程数据文件:dgx.dat(路径:\Program Fil es\CASS70\DEMO\dgx.dat )三、准备工作:展绘坐标数据文件dgx.dat 中的测点点号,并绘制等高线。

基本操作如下:(1)【绘图处理】菜单--【展野外测点点号】;弹出“输入坐标数据文件名”对话框中,打开dgx.dat文件,展绘出测点点号;(2)【等高线】菜单--【建立DTM】;弹出“建立DTM”对话框中,“选择建立DTM方式”中单选“又数据文件生成”;“坐标数据文件名”中打开d gx.dat文件;“结果显示”中单选“显示建三角网结果”;单击【确定】完成DTM的建立。

(3)【等高线】菜单--【绘制等高线】;弹出“绘制等值线”对话框,修改“等高距”为0.5米;“拟合方式”中单选“三次B样条拟合”;单击【确定】完成等高线的绘制。

(4)【等高线】菜单--【删三角网】。

四、道路断面设计阶段工作:1.设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线:使用pline绘多段线命令,连接dgx.dat 中测点点号421和 227,起点测点421,终点测点227。

如图所示:2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

基本操作如下:【工程应用】菜单-【绘断面图】-【根据已知坐标】,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”;在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米(该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程);单击【确定】按钮。

弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1:500;纵向1:100;在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击【确定】按钮。

cass断面法土方计算详细步骤

cass断面法土方计算详细步骤

一、系统环境:(1)操作系统 WIN XP ;(2)应用环境:南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据:坐标高程数据文件:dgx.dat (路径:\Prog ram Files\CASS70\DEMO\dgx.dat )三、准备工作:展绘坐标数据文件dgx.dat 中的测点点号,并绘制等高线。

基本操作如下:(1)【绘图处理】菜单--【展野外测点点号】;弹出“输入坐标数据文件名”对话框中,打开dgx.dat文件,展绘出测点点号;(2)【等高线】菜单--【建立DTM】;弹出“建立DTM”对话框中,“选择建立DTM方式”中单选“又数据文件生成”;“坐标数据文件名”中打开dgx.dat文件;“结果显示”中单选“显示建三角网结果”;单击【确定】完成DTM的建立。

(3)【等高线】菜单--【绘制等高线】;弹出“绘制等值线”对话框,修改“等高距”为0.5米;“拟合方式”中单选“三次B样条拟合”;单击【确定】完成等高线的绘制。

(4)【等高线】菜单--【删三角网】。

四、道路断面设计阶段工作:1. 设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线:使用pline绘多段线命令,连接dgx.dat 中测点点号421和 227,起点测点421,终点测点227。

如图所示:2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

基本操作如下:【工程应用】菜单-【绘断面图】-【根据已知坐标】,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”;在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米(该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程);单击【确定】按钮。

弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1:500;纵向1:100;在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击【确定】按钮。

南方cass断面法计算土方量详细步骤及文件格式

南方cass断面法计算土方量详细步骤及文件格式

南方cass断面法计算土方量 1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式,里程文件的格式为:
begi n, 5315:1 begi n,桩号:编号
-10,6.803 左幅居中10米,高程6.803 -6,6.846
0,6.894
5,6.209
10,6.126
begi n,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。

可在工程应用-断面法土方计算-道路设计
参数文件,在这里面可以编辑
3、编辑好后保存为xxx.txt格式
4、在工程应用-断面法土方计算-道路断面,打开道路断面设计参数对话框,加载保存的里程文件和横断面设计文件
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算(EXCLE ,框选所有横 断面得填挖土石方表。

K54-31SJ0 TA=+,39 WGCltM K54-34O.D0 TA=2.15 刖4HDD | K5+31S0D 0,36 | K5+340.00 0,25。

CASS道路断面法土方计算

CASS道路断面法土方计算

CASS道路断面法土方计算背景在开展道路设计的过程中,土方计算是一个非常关键的环节。

对于工程师而言,如何快速准确地计算道路工程所需的土方量是一个必须面对的问题。

在道路设计中,传统的土方计算只涉及到道路的横断面和纵断面的面积计算。

但在实际的道路设计中,针对大多数断面,无法直接使用传统的方法进行土方计算。

因此,需要一种新的土方计算方法。

CASS道路断面法土方计算方法就是一种新的方法,该方法通过建立道路模型,对每个断面进行缩放和移动,并对各个断面进行拼接,以得到道路的完整模型。

这种方法能够快速且准确地计算道路所需土方量,从而提高道路设计的效率和准确性。

CASS道路断面法土方计算方法CASS道路断面法土方计算方法主要包括以下几个步骤:1.获得道路模型首先需要获得道路的模型,可以使用CAD软件进行建模,或者使用地理信息系统(GIS)进行地形建模。

在建模的时候需要注意,道路的断面必须是合理的,包括高度和宽度等方面。

建立好道路模型后,需要将其转换为道路模型文件(*.tin)。

2.缩放和移动道路模型对于每个道路断面,需要将其缩放到合适的比例,并进行移动,以使得它们可以适应道路整体模型。

在比例缩放和移动时,需要注意每个断面的大小和位置,确保它们的变换不会影响到整个道路模型。

3.拼接道路模型拼接道路模型是将各个断面连接起来,形成整个道路的过程。

在拼接道路模型时,需要注意每个断面之间的过渡和连接。

如果过渡不流畅,将会影响到道路的视觉效果。

4.计算土方量完成道路整体模型拼接后,可以使用CASS道路断面法对土方进行计算。

在使用该方法进行计算时,需要注意以下几个问题:•每个断面的宽度和高度必须是正确的,否则计算结果可能不准确。

•各个断面之间的连接必须合理。

连接不合理可能会影响到土方计算的准确性。

•土方计算时需要考虑到道路的几何形状以及附近的地形情况。

示例以下是一个示例,演示了如何使用CASS道路断面法进行土方计算。

1.获得道路模型首先,需要使用CAD软件或者GIS进行道路的建模。

南方CASS7.1场地断面土方计算

南方CASS7.1场地断面土方计算

南方CASS7.1场地断面土方计算地形图上表示地貌的方法有很多种,在测量工作中通常采用等高线法。

所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。

用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计。

本文就如何生成准确合理的等高线作简单的探讨。

外业的数据采集采用全站仪,内业等高线的生成利用广州南方测绘仪器公司开发的地形地籍成图软件(CASS)。

一、外业数据采集为了让成图软件生成准确合理的等高线,在外业用全站仪采集数据时,除了在地貌变向点和坡度变换点都要立镜外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下立镜测量,并记录陡坎的走向和坎向。

在测量居民区时,有时难免要在房顶上立镜,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(DTM)时不予考虑该点。

外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量,所以立镜人一般由搞测量多年的老工程师担当。

二、等高线的生成当外业工作结束后,回到室内启动CASS成图软件,设置好通讯参数,利用CASS 软件的数据传输功能把全站仪上的坐标数据传出来保存为*.DAT格式的文件,然后就可以利用此文件开始内业成图了,在这里仅讨论内业成图中等高线的生成。

首先在建立地面高程模型(DTM)之前,应剔除明显高出地面不能代表当地高程的碎部点,把其高程改为零即可。

重要的一点是要使用“选择地性线”功能,使DTM的三角网边经过地性线,一般要将山脊线、山谷线、坡度变化线、地貌变向线、坡顶线和坡底线等用复合线绘出,在建DTM时考虑地性线,当然陡坎的坎上和坎下没有同时测量时,应在建DTM之前先绘出,并注意输入坎高,然后建DTM 时根据提示选择考虑陡坎。

只有这样才能生成合理的DTM三角网,进而绘出准确逼真的等高线。

如果不考虑这些地性线,而用坐标数据文件直接生成三角网,往往会出现三角网边横穿陡坎、山脊线等不合理现象,以此绘制的等高线将失真。

CASS断面法土方计算

CASS断面法土方计算
CASS断面法土方计算(部分功能)使 用
目录:
1、CASS软件介绍
2、CASS软件断面法土方计算 (部分功能)应用
1、CASS软件介绍 :
CASS软件是广州南方测绘仪器有限公司基于 CAD平台开发的一套集地形、地籍、空间数据建库、 工程应用、土石方算量等功能为一体的软件系统。
2、CASS软件断面法土方计算 (部分功能)应用:
2.3 绘制横断面—多级边坡
2.4 土方量计算
工程应用(c)→断面法土方计算→ 画图土方计算→选取所有横断面图→ 回车→选取土方计算表位置→右键单 击→土方量计算完毕
2.4 土方量计算
选取所有横断面图→回车
2.4 土方量计算—土方计算结果
感谢观看 不足之处请指正
2.3 绘制横断面 —生成纵断面图
工程应用(c)→断面法土方计算→ 道路断面/任意断面→选择文件/参数录入 →选择纵断面图位置→选择横断面图位 置→自动生成纵、横断面图
2.3 绘制横断面 —生成纵断面图
2.3 绘制横断面—道路断面
必 须 有 数 值
按比例 设置
2.3 绘制横断面—任意断面
2.3 绘制横断面—选取纵断面图位置
2.3 绘制横断面 —生成里程
工程应用(c)→生成里程文件→生 成→选择已画出的中线→编辑文件名 (默认存储路径)/选择存储路径编辑文 件名→输入开始里程→确定→自动生成 里程并等分
2.3 绘制横断面
—生成里程
2.3 绘制横断面 —生成里程
2.3 绘制横断面 —生成里程
里程等分生成完毕(如果不满足要求) →工程应用(c)→生成里程文件→添加 /变长/剪切进行修改→修改完毕后→重新 生成一次里程和对应原地面
2.3 绘制横断面 —建立DTM
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法:南方CASS断面法是一种用于土方量算的快速
计算法,由南方公司开发,它采用模型断面作为计算土方的依据,根据断
面形状,以比较简单的方法映射出复杂的土方体积,是一种非常有效的量
算方法。

2、土方:土方指的是对工程地基需要测量的挖掘或回填土方体积,
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量,确定挖掘
数量和回填数量,后者一般比前者多,得出总体积就是测量出的土方体积。

二、计算土方的步骤
1、准备断面图:首先,在开始计算土方之前,我们需要准备断面图,根据断面图可以确定工程的挖掘和回填深度,以及挖掘后的稳定断面形状,从而确定土方的断面图。

2、确定模型断面:接下来,我们需要确定模型断面,即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型,如常见的双曲线断面、心形断面等,这一步是南方CASS断面法最重要的环节。

3、计算模型断面土方体积:计算模型断面土方体积是执行南方CASS
断面法最重要的步骤,根据选定的断面模型,以及模型断面平面上的挖掘
深度和回填深度,采用南方CASS断面法计算出断面体积。

4、汇总土方体积:最后。

相关文档
最新文档
