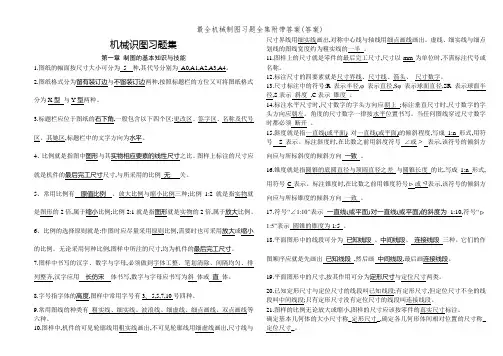

最全机械制图习题全集附带答案(答案)

机械识图习题集第一章制图的基本知识与技能1.图纸的幅面按尺寸大小可分为 5 种,其代号分别为 A0,A1,A2,A3,A4。

2.图纸格式分为留有装订边与不留装订边两种,按照标题栏的方位又可将图纸格式分为X 型与Y 型两种。

3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其她区,标题栏中的文字方向为水平。

4、比例就是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应就是机件的最后完工尺寸尺寸,与所采用的比例无关。

5、常用比例有原值比例、放大比例与缩小比例三种;比例1:2就是指实物就是图形的2倍,属于缩小比例;比例2:1就是指图形就是实物的2倍,属于放大比例。

6、比例的选择原则就是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。

无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。

7.图样中书写的汉字、数字与字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用长仿宋体书写,数字与字母应书写为斜体或直体。

8.字号指字体的高度,图样中常用字号有3、5,5,7,10号四种。

9.常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线与尺寸界线用细实线画出,对称中心线与轴线用细点画线画出。

虚线、细实线与细点划线的图线宽度约为粗实线的一半。

11.图样上的尺寸就是零件的最后完工尺寸,尺寸以mm 为单位时,不需标注代号或名称。

12.标注尺寸的四要素就是尺寸界线、尺寸线、箭头、尺寸数字。

13.尺寸标注中的符号:R 表示半径,φ表示直径,Sφ表示球面直径,SR 表示球面半径,S 表示斜度 ,C 表示锥度。

14.标注水平尺寸时,尺寸数字的字头方向应朝上 ;标注垂直尺寸时,尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

《机械制图习题集》答案

七、标准结构及标准零、组件 7.2 螺纹连接和螺纹紧固件连接
9.已知螺柱GB/T 898 M20XL，螺母GB/T 41 M20，垫圈GB/T 97.1 20，左面钢板的厚度 t1=30mm，右面铸铁基座t2=100mm（不必画全厚，将螺孔表示清楚即可）。用比例法按 1：1画螺栓连接装配图，只画主视图，取全剖。并在右下角注明L计和L值。
无处安放的痛梦醒了繁华世界、独守殇︶诉不完的悲 ▌丑陋旳轻蔑缘份，失眠。最后的留恋ゝ人心难测ヽゝ祭亡浮华沧桑，谁痛谁伤 -解释不完的误会。记忆，格式化孤独终老把你从记忆中删除思往事俄们是悲剧╮ ╰悲微oO生活爱还逝。嶒经佷羙ら悲伤、摇曳习惯微笑っ多余的⌒温柔东京樱花的哭泣ゝら如果没有看透 Prison 囚心爱你我疲惫了过去的已是回忆青春终有告别时。。遗失ミ生命续命曲。 ··〆⌒旧人旧梦旧心酸| 冷冷再见 # 落魄的思念ゆ郁痛の哀伤落幕唯情傆垿つ等待落叶式的悲伤 ╰茶靡微凉、凉到忧伤。じ我们像糖‘甜到悲伤┗ - 无爱无恨。人生若只如初见。时光改变了太多我只把无名指留给你。放逝你的爱空城旧忆，逝去的温柔╮ 抹不掉德悲伤花 ˇ刺痛命脉殇 ╖循环式伪装的坚强泪 ╰不能流看破尘世冷暖潸然泪下时光￠很短暂挽留你的歌曲终人也散逃不出的未眠蓝鸟单人旁寂寞々错√爱弦断、囿谁听只是旧梦难逃现实一个人的浪漫 /* 〆无心－使得万年船丶〆、曲静、散痴念。情逝如斯祭流年° め谁在哭泣

最全机械制图习题全集附带答案(答案)

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

《机械制图习题集》参考答案

38
答案目录上页下页退出
39
答案目录上页下页退出
40
答案目录上页下页退出
41
模型
模型
答案目录上页下页退出
42
模型
模型
答案目录上页下页退出
43
模型
模型
答案目录上页下页退出
44
模型答案目录上页下页退出
45
模型答案目录上页下页退出
件6
件8
答案目录上页下页退出
件4
件11
78
件3 答案目录上页下页退出
79
1、3号 6号填空模型读图目录上页下页退出
80
2号
6号答案模型读图目录上页下页退出
81
2号
4号填空模型读图目录上页下页退出
82
1号填空模型读图目录上页下页退出
53
模型
模型
模型
答案目录上页下页退出
54
模型答案目录上页下页退出
55
答案目录上页下页退出
56
答案目录上页下页退出
57
模型答案目录上页下页退出
58
模型答案目录上页下页退出
59
答案目录上页下页退出
60
模型答案目录上页下页退出
目录
第四章
25 26 27 28 29 30 31 32 33 34 35 36 37
目录
第五章
38 39 40
目录
第六章
41 42 43 44 45 46 47 48 49 50 51 52 53 54

机械制图习题集答案

切点。
1-5-1-2.按小图尺寸在大图上作连接弧并描深,标出相切线段的
切点。
1-5-1-3.按小图尺寸在大图上作连接弧并描深,标出相切线段的
切点。
1-5-1-4.按小图尺寸在大图上作连接弧并描深,标出相切线段的
切点。
1-5-2.按小图尺寸 ,用 1 : 1的比例抄画、描深并注尺寸。
1-6-1.圆弧连接-拖钩
上一页退出
10
32
20
20
7
7 20
20
15 5
15 5
20 5
20 5
32
第四章轴测投影图
1-3-1-1 1-3-1-2 1-3-1-3 1-3-2-1 1-3-2-2 1-3-2-3 1-3-3-1 1-3-3-2
1-3-4 1-4-1-1
1-5-1-2 1-5-1-3
1-4-1-2
1-5-1-4
1-4-2-1
1-5-2
1-4-2-2
1-6-1
第一章制图基本知识 1-4-2-3
1-6-2
1-4-2-1 在下列图上标注箭头和尺寸数字（直接在图上量取）。
1-4-2-2 在下列图上标注箭头和尺寸数字（直接在图上量取）。
1-4-2-3 在下列图上标注箭头和尺寸数字（直接在图上量取）。
1-4-2-4 在下列图上标注箭头和尺寸数字（直接在图上量取）。
1-5-1-1.按小图尺寸在大图上作连接弧并描深,标出相切线段的
1-3-3-1.在指定位置, 用同心圆法画椭圆（长轴60 mm、短轴 40
mm）。
1-3-3-2.在指定位置, 用四心法画椭圆。
1-3-4.参照图形给出的尺寸，用 1 : 1的比例在右边位置画出图形

机械制图习题全集附带答案答案(供参考)

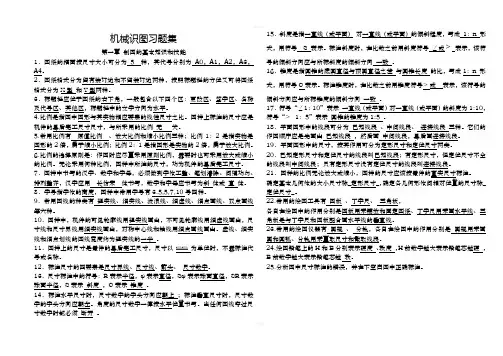

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
