地感线圈施工规范(1)要求须知1. 线圈材料：标准Φ0.75mm 耐高温镀锡线。
2. 周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3. 周围1米范围内不能有超过220V 的供电线路。
4. 作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
5. 标准3米宽马路，地感线圈的尺寸为2米长80-100CM 米宽，角上做45°、20厘米长的切角。
6. 线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30－40m 。
7. 埋设线槽切割参数：宽度3-5mm 、深度40-50mm ，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
8. 线圈应与道闸或控制机处于同一平衡位置。
9.线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
10.在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断了或是破皮造成地感工作不正常。
①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为0.8-1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
地感线圈施工规范
河南今迈实业发展有限公司地感线圈施工规范（修订第二版）河南今迈实业发展有限公司2017年10月1 目的规范地感线圈施工过程，提高线圈稳定性，确定道闸使用的安全性。
2 范围凡是与公司产品配套的地感线圈切割埋设施工过程均属于本范围。
3 内容主要分为地感线圈原理、布设原则、线圈匝数、线槽切割、线圈埋设、和线圈维修和双线圈的施工要求及注意事项。
3.1 地感线圈原理1．工作原理环形线圈、线圈引线馈线（L）加上车辆检测器的电容（C）构成了LC振荡电路，地感线圈检测器检测的就是该LC振荡电路的振荡频率。
如果振荡频率相对于基准频率发生了变化，地感检测器就判断为有车辆通过。
因此保证振荡频率的改变只与车辆进入线圈有关就成为地感检测器检测成功与否的关键。
振荡频率计算公式：f0=1/{2π(LC)1/2] Hz由于电容C是固定的，可以发生改变的只有电感L。
电感L的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。
当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。
工程实践上面说的电容并不是固定的。
因为线圈除了电感之外，在线圈与线槽之间还寄生着电容。
电容的大小与线槽密封材料的介电系数成正比。
如果封装施工工艺不好，造成封装不完整，没有完全密封填满切槽，使水进入切槽，穿透线圈导体之间，电容量就会大大改变。
线圈在阴雨天测速故障多也就是这个原因。
2．线圈尺寸原理埋在路面下的有源环形线圈产生的电磁场有一定的作用范围，路面上部有效高度称为检测场高。
场高决定开线圈的几何尺寸和匝数，约等于长方形线圈长边长度的一半；车辆底盘高度大于场高，将无法获得车辆整体通过的有效输出，小尺寸环形线圈只能得到与单个轮轴相对应的输出信号。
因此，线圈的几何尺寸应由被检车辆底盘高度决定。
3.2 布设原则布设地感线圈前要考虑以下几点：1、避开破损的路面、不平整的路面、地砖松动的路面、大密度钢筋混凝土路面、混凝土路面避开接缝。
地感线圈安装规范
地感线圈施工规范(1)要求须知1.线圈材料：标准Φ0.75mm 耐高温镀锡线。
2.周围 50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3.周围 1米范围内不能有超过 220V的供电线路。
4.作多个线圈时，线圈与线圈之间的距离要大于 2米，否则会互相干扰。
5.标准 3米宽马路，地感线圈的尺寸为 2米长 80-100CM米宽，角上做45°、20 厘米长的切角。
6.线圈与马路边的距离在 30-50 厘米左右，线圈为垂直叠加绕 4-6 圈，总长度在 30－40m。
7.埋设线槽切割参数：宽度 3-5mm、深度 40-50mm，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
8.线圈应与道闸或控制机处于同一平衡位置。
9.线圈引出的两根线应该双绞，密度为每米不少于 50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过 5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
10.在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断了或是破皮造成地感工作不正常。
①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为0.8-1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1 米。
感应长度② 倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向③ “8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此 种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在 100uH －300uH 之 间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝 数就倾斜45°时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内（如在100uH—300uH 之间）。
最新地感线圈标准规范
最新地感线圈标准规范

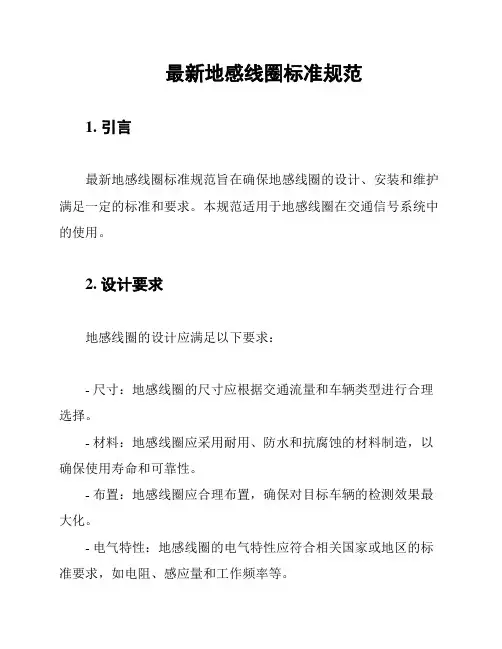

1. 引言
最新地感线圈标准规范旨在确保地感线圈的设计、安装和维护满足一定的标准和要求。
本规范适用于地感线圈在交通信号系统中的使用。
2. 设计要求
地感线圈的设计应满足以下要求：
- 尺寸：地感线圈的尺寸应根据交通流量和车辆类型进行合理选择。
- 材料：地感线圈应采用耐用、防水和抗腐蚀的材料制造，以确保使用寿命和可靠性。
- 布置：地感线圈应合理布置，确保对目标车辆的检测效果最大化。
- 电气特性：地感线圈的电气特性应符合相关国家或地区的标准要求，如电阻、感应量和工作频率等。
3. 安装指南
地感线圈的安装应按照以下指南执行：
- 安装位置：地感线圈应放置在交通道路上的适当位置，以便
检测过往车辆。
- 嵌入式安装：地感线圈通常采用嵌入式安装方式，应确保固
定稳固且与周围路面平齐。
- 连接与调试：地感线圈的连接和调试应由专业技术人员进行，以确保信号的准确传输和数据的可靠采集。
4. 维护要求
为确保地感线圈的正常运行和长期可靠性，应进行定期维护和
检修：
- 清洁：地感线圈应定期清洁，防止积尘和杂物影响检测效果。
- 检测：定期进行地感线圈的检测和测试，确保其正常运行和
准确性。
- 维修：出现故障或损坏的地感线圈应及时维修或更换，以恢复正常功能。
5. 总结
最新地感线圈标准规范提供了对地感线圈设计、安装和维护的详细要求。
遵循这些标准规范，可以确保地感线圈在交通信号系统中的稳定运行和有效性。
请确保在设计、安装和维护地感线圈时遵循这些规范，以确保交通系统的正常运行和安全。
地感线圈安装规范
地感线圈施工规范(1)要求须知1.线圈材料：标准Φ0.75mm耐高温镀锡线。
2.周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3.周围1米范围内不能有超过220V的供电线路。
4.作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
5.标准3米宽马路，地感线圈的尺寸为2米长80-100CM米宽，角上做45°、20厘米长的切角。
6.线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30－40m。
7.埋设线槽切割参数：宽度3-5mm、深度40-50mm，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
8.线圈应与道闸或控制机处于同一平衡位置。
9.线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
10.在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断了或是破皮造成地感工作不正常。
①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为0.8-1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
线圈施工指导

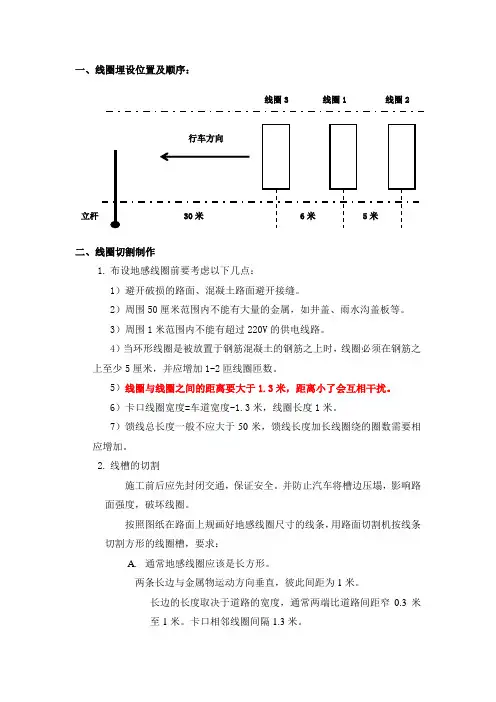

一、线圈埋设位置及顺序：二、线圈切割制作1.布设地感线圈前要考虑以下几点：1）避开破损的路面、混凝土路面避开接缝。
2）周围50厘米范围内不能有大量的金属，如井盖、雨水沟盖板等。
3）周围1米范围内不能有超过220V的供电线路。
4）当环形线圈是被放置于钢筋混凝土的钢筋之上时，线圈必须在钢筋之上至少5厘米，并应增加1-2匝线圈匝数。
5）线圈与线圈之间的距离要大于1.3米，距离小了会互相干扰。
6）卡口线圈宽度=车道宽度-1.3米，线圈长度1米。
7）馈线总长度一般不应大于50米，馈线长度加长线圈绕的圈数需要相应增加。
2.线槽的切割施工前后应先封闭交通，保证安全。
并防止汽车将槽边压塌，影响路面强度，破坏线圈。
按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：A.通常地感线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
卡口相邻线圈间隔1.3米。
B.转角处切割14厘米×14厘米的倒角，防止坚硬的混凝土直角割伤线圈。
C.根椐线圈线数量和线径，线槽切割宽度为3至5毫米，深度为6cm至8cm。
要求开槽断面齐整，根据需要开槽机应使用不同厚度的金刚石锯片（锯片厚度取值：比设计切割宽度小1毫米），并保持各线槽深度和宽度要均匀一致。
D.同时还要为地感线圈引线切一条通到路边的槽。
引线槽要切割至安全岛或路边手井的范围内，用切割机切两次，保证宽度为6至8毫米。
E.切割完毕的槽内不能有杂物，尤其不能有硬物和导体，要先用水冲洗干净，然后烘干。
切槽内必须清洁无水或其它液体渗入。
使用吹风机、吹吸两用机、喷灯等吹干、烘干线槽，并注意烘干时喷灯移动的速度，防止破坏沥青混凝土的化学特性。
3.线圈埋设线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。
按如下步骤制作地感线圈：1)在清洁的线圈及引线槽底部铺一层0.5厘米厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。
地感线圈埋设要求与方法
地感线圈埋设要求与方法一、地感线圈埋设要求1.埋设位置合理：地感线圈应埋设在车辆或行人经过的位置上，一般按照车辆的停车或行驶需求进行布置。
2.埋设深度适当：地感线圈的埋设深度要适当，一般要求深度在5-10厘米之间，以保证线圈的稳定性和可靠性。
3.埋设宽度合适：地感线圈的埋设宽度应根据车辆或行人的通行宽度进行设计，以确保能够准确检测到车辆或行人的通过。
4.线圈间距恰当：如果需要同时检测多条车道的车辆或行人，地感线圈之间的间距应合理设置，以充分覆盖车道，避免漏测或重测现象的发生。
5.埋设密度合理：地感线圈的埋设密度要合理，一般车辆经过的位置要保证有至少两个线圈，以提高检测的准确性和可靠性。
6.衔接稳定可靠：地感线圈与检测设备之间的连接要牢固可靠，以确保检测信号的传输和处理正确无误。
7.耐久性强：地感线圈要具备一定的耐久性和抗外界干扰能力，能够在各种恶劣环境下正常工作。
二、地感线圈埋设方法1.清理路面：在正式进行地感线圈埋设之前，首先要清理路面上的杂物和灰尘，以确保线圈能够贴合路面并保持良好的接触。
2.准确定位：确定好地感线圈的埋设位置，并在路面上做好标记，以便准确埋设。
3.开槽：使用电锤等工具在路面上开槽，将地感线圈放入槽中，保持线圈的整齐和平整。
4.固定线圈：使用特殊的胶水或胶带将地感线圈固定在槽内，保证线圈与路面的贴合度。
5.连接线圈：将线圈与检测设备进行连接，一般使用线缆将线圈与设备之间进行连接，注意连接的牢固和正确。
6.测试调试：完成地感线圈埋设后，需要进行测试和调试，确保线圈能够正常工作并能准确检测到车辆或行人的通过。
7.封闭槽口：完成调试后，将线圈埋设的槽口进行封闭，一般使用特殊的水泥材料填充槽口，以保护线圈并提高线圈的使用寿命。
总结：地感线圈埋设的要求与方法是确保地感线圈能够准确可靠地检测到车辆或行人的通过，通过合理的埋设位置、正确的埋设方法以及稳定可靠的连接和调试，可以保证地感线圈的工作效果，并提高道路交通的管理和控制能力。
最新地感线圈标准规范
最新地感线圈标准规范一、引言地感线圈是用于监测车辆通过的一种传感器装置。
为了确保地感线圈的质量与性能符合要求，特制定本标准规范。
二、适用范围本标准规范适用于地感线圈的设计、制造、安装和维护。
三、地感线圈的要求1. 材料要求：- 线圈材料应具有良好的耐磨性和耐腐蚀性。
- 线圈外壳材料应具有良好的防水性能。
2. 尺寸要求：- 地感线圈的尺寸应符合标准要求，并能适应各种道路条件。
3. 电气要求：- 地感线圈应具备稳定的工作电压范围，并能适应电压波动。
- 线圈的电阻应符合标准要求，并能保持在合理范围内。
4. 安装要求：- 地感线圈的安装位置应符合交通管理部门的规定。
- 安装时应保证线圈与道路之间的紧密接触。
5. 维护要求：- 定期检查地感线圈的工作状态，及时处理线圈故障或损坏。
- 清洁线圈表面，保证线圈的正常工作。
四、测试方法1. 电阻测试：- 使用万用表测量地感线圈的电阻值。
- 电阻值应在合理范围内。
2. 工作电压测试：- 使用电压表测量地感线圈的工作电压范围。
- 工作电压范围应符合标准要求。
五、标签和包装地感线圈应附有标签和合适的包装，以保护线圈免受损坏和污染。
六、质量控制1. 生产过程中应严格按照标准规范进行控制和检验。
2. 产品出厂前应进行质量检测，确保符合标准要求。
七、附则本标准规范的制定、执行和解释归属于相关监管部门。
以上为最新地感线圈标准规范的主要内容，请按照规范要求进行设计、制造、安装和维护。
如有疑问，请及时与相关管理部门联系。
最新地感线圈安装规范
最新地感线圈安装规范
本文档旨在提供最新的地感线圈安装规范，确保地感线圈的正
确安装和性能。
1. 安装位置和方向
- 安装地感线圈应选择平整、干燥、无明显裂痕的道路表面。
- 地感线圈应垂直于道路方向安装，以确保最佳的信号接收效果。
2. 安装方法
2.1 准备工作
- 在安装地感线圈之前，清理并清除安装位置的杂物和灰尘。
- 根据车辆流量和道路宽度要求，确定地感线圈的数量和间距。
2.2 安装步骤
1. 使用合适的工具将地感线圈的安装位置划线。
2. 使用切割工具切割道路表面，确保切割宽度和深度符合要求。
3. 将地感线圈放置在切割的道路表面内，确保线圈完全贴合。
4. 使用耐高温胶水或焊接材料固定地感线圈，确保线圈不会移动。
5. 用道路补材料填充切割的道路表面，保持平整。
3. 注意事项
- 安装地感线圈时应注意保护线圈，避免损坏。
- 定期检查地感线圈的连接情况和运行状态，确保正常工作。
- 不得随意更改线圈位置和方向，以免影响地感系统的准确性
和可靠性。
以上为最新地感线圈安装规范，请按照规范要求进行安装。
如
有任何疑问或需要进一步的指导，请咨询专业人士。
地感线圈施工规范
地感线圈施工规范（1）、线圈和馈线应该用绝缘铜线（最小横截面积1.5平方毫米）制作。
（2）、馈线应该每米至少双绞20圈。
（3）、应该尽量避免焊接点，万不得已则必须良好接触并做好绝缘。
非良好的连接点将导致线圈检测器误操作。
（4）、馈线将受到外界电磁干扰，所以应该使用屏蔽电缆，屏蔽电缆的屏蔽线在线圈检测器端良好接地。
（5）、为了避免线圈检测器误操作，线圈之间应至少相隔0.3米，并做不同的频率设定。
（6）、串扰是指两个相邻线圈的馈线或与电源220v之间的至相互干涉。
解决的办法为馈线必须双绞，如与供电电源在同一管道内，则馈线必须加屏蔽电缆，并使屏蔽层在一端良好接地（接地电阻不大于5Ω）。
（7）、所需设备为路面线槽切割工具；（8）、为了保护线圈在直角处不被损坏，在直角处应按两个45度角的切割。
（9）、线槽应该8mm宽，30mm到40mm深。
（10）、注意从线圈的一角到路边延伸线槽以放馈线。
（11）、为了达到最好的效果，应该使用一整根没有接点的电线，从检测器引出，到路面线圈再返回到检测器。
（12）、应该记住的是：双绞馈线会缩短电线的长度，所以应保证足够长的电线。
（13）、线圈和馈线安放好以后，缝隙应该用沥青填充物充分填好。
（14）、封口材料：对线槽的封口一般用热熔沥青、密封胶或环氧树脂，线槽封口的主要标准是保证线圈线缆完全密封，内部无气泡。
为了保证寿命长，推荐所有线圈线缆完全密封在树脂中，但当线槽或线缆较湿时不可用此方法。
（15）、安装示意图：注：1: 线圈1和线圈2为一组, 且按行车方向线圈1在前, 线圈2在后2: 线圈3和线圈4为一组, 且按行车方向线圈3在前, 线圈4在后注：1: 线圈1和线圈2为一组, 且按行车方向线圈1在前, 线圈2在后2: 线圈3和线圈4为一组, 且按行车方向线圈3在前, 线圈4在后*。
地感线圈安装规范
地感线圈施工规范(1)要求须知1.线圈材料：标准Φ耐高温镀锡线。
2.周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3.周围1米范围内不能有超过220V的供电线路。
4.作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
5.标准3米宽马路，地感线圈的尺寸为2米长80-100CM米宽，角上做45°、20厘米长的切角。
6.线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30－40m。
7.埋设线槽切割参数：宽度3-5mm、深度40-50mm，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
8.线圈应与道闸或控制机处于同一平衡位置。
9.线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
10.在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断了或是破皮造成地感工作不正常。
①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝线圈周长线圈匝数3米以下根据实际情况，保证电感值在100uH－200uH之间即可3—6米5-6匝6—10米4-5匝10--25米3匝25米以上2匝由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
【施工管理】地感线圈施工规范说明
地感线圈施工规范检测器能否良好工作在很大程度上取决于它所连接的感应线圈。
线圈的几个重要参数包括：线圈材料,线圈形状大小，匝数(电感量）和是否正确施工埋设.在安装时必须注意以下事项：一:线圈串扰当两个感应线圈靠得很近，两个线圈的磁场迭加在一起，相互造成干扰.这种现象就是串扰。
串扰会导致错误的检测结果和环路检测器的死锁。
在相邻的但属于不同感应器的线圈间，要消除串扰，可以采取以下措施：•选择不同的工作频率。
•将相邻的线圈匝数不一样，间距加大。
必须保证探测线圈之间的间距大于1米左右;•对线圈引出导线进行良好的屏蔽,屏蔽线必须在探测器端接地。
线圈电缆和接头最好采用多股铜导线。
在电缆和接头之间最好不要有接线处。
如果必须有接线端，也要保证连接可靠，用烙铁将它们焊接起来,并且放置于防水处。
二：线圈材料在理想状况下(不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，由于导线一旦老化或抗拉伸强度不够导至导线破损，则检测器将不能正常工作。
在实际的工程中，建议最好采用1.0mm以上铁氟龙在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
高温镀银铜软导线或国标截面积不小于1。
0——1.5平方毫米多股双层防水铜线。
三：线圈形状•矩形安装通常探测线圈常用的是长方形。
两条长边与金属物运动方向垂直，线圈宽度推荐为1米以上.长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米.地感控制器说明书接线端子说明接线端说明LOOP地感线圈的两个端子GND／+１２V POWER－／POWER＋4A＋／4A－485通讯口（暂时没有此功能）A ＮＣA继电器常闭触点ＮＯA继电器常开触点ＣＯＭA继电器公共端BＮＣB继电器常闭触点。
地感线圈安装规范
地感线圈施工规范(1)要求须知1. 线圈材料：标准Φ耐高温镀锡线。
2. 周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3. 周围1米范围内不能有超过220V 的供电线路。
4. 作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
5. 标准3米宽马路，地感线圈的尺寸为2米长80-100CM 米宽，角上做45°、20厘米长的切角。
6. 线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30－40m 。
7. 埋设线槽切割参数：宽度3-5mm 、深度40-50mm ，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
8. 线圈应与道闸或控制机处于同一平衡位置。
9. 线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
10.在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断了或是破皮造成地感工作不正常。
①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝线圈周长线圈匝数3米以下根据实际情况，保证电感值在100uH－200uH之间即可3—6米5-6匝6—10米4-5匝10--25米3匝25米以上2匝由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
地感线圈安装规范
地感线圈安装规范-CAL-FENGHAI.-(YICAI)-Company One1地感线圈施工规范(1)要求须知 1. 线圈材料：标准Φ耐高温镀锡线。
2. 周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3. 周围1米范围内不能有超过220V 的供电线路。
4. 作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
5.标准3米宽马路，地感线圈的尺寸为2米长80-100CM 米宽，角上做45°、20厘米长的切角。
6. 线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30－40m 。
7. 埋设线槽切割参数：宽度3-5mm 、深度40-50mm，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
8. 线圈应与道闸或控制机处于同一平衡位置。
9. 线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
10. 在进行线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断了或是破皮造成地感工作不正常。
①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，线圈周长线圈匝数3米以下根据实际情况，保证电感值在100uH－200uH之间即可3—6米5-6匝6—10米4-5匝10--25米3匝25米以上2匝会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
地感线圈施工规范
地感线圈施工规范⑴线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。
⑵线圈形状①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
⑷输出引线在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。
绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。
否则，未双绞的输出引线将会引入干扰使线圈电感值变得不稳定。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
⑸埋设方法线圈埋设首先要用切路机在路面上切出槽来。
地感线圈铺设规范
地感线圈施工规范车辆检测器的地感线圈是停车场管理系统中的重要部件，它的工作稳定性直接影响整个系统的运行稳定性，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。
制作地感线圈前要考虑以下几点：⑴线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。
⑵线圈形状①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
⑷输出引线在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。
绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。
地感线圈建筑施工规范
德立达详解地感线圈施工规对于从事停车行业的工作人员来说，掌握地感线圈的施工规是很重要的，稍微一点疏忽就会导致停车场系统工作不正常，所以德立达科技小德觉得很有必要来分享一下这个干货，希望可以给您带来一定的帮助：⑴线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。
⑵线圈形状①矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
②倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
③“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
⑶线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作围之(如在100uH—300uH之间)。
⑷输出引线在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。
绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海康威视智能交通事业部地感线圈施工规范（修订第二版）杭州海康威视系统技术有限公司2012年04月1 目的规范地感线圈切割埋设施工过程，提高线圈测速准确性、稳定性。
2 范围凡是与公司产品配套的地感线圈切割埋设施工过程均属于本范围。
3 职责3.1 工程部负责《地感线圈施工规范》以及其它相关文件的编写、培训及技术支持。
3.2硬件设计组负责《地感线圈施工规范》的审核。
工程部经理负责《地感线圈施工规范》的批准。
3.3 工程部工程人员负责地感线圈切割埋设或指导施工。
3.4 现场项目经理负责地感线圈切割埋设施工的质量检查。
3.5 技术服务中心负责地感线圈的维修或指导维修。
4 内容主要分为地感线圈原理、布设原则、线圈匝数、线圈材料、线槽切割、线圈埋设、馈线敷设、线圈检测和线圈维修九部分。
4.1 地感线圈原理1．工作原理环形线圈、线圈引线馈线（L）加上车辆检测器的电容（C）构成了LC振荡电路，地感线圈检测器检测的就是该LC振荡电路的振荡频率。
如果振荡频率相对于基准频率发生了变化，地感检测器就判断为有车辆通过。
因此保证振荡频率的改变只与车辆进入线圈有关就成为地感检测器检测成功与否的关键。
振荡频率计算公式：f0=1/{2π(LC)1/2] Hz由于电容C是固定的，可以发生改变的只有电感L。
电感L的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。
当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。
工程实践上面说的电容并不是固定的。
因为线圈除了电感之外，在线圈与线槽之间还寄生着电容。
电容的大小与线槽密封材料的介电系数成正比。
如果封装施工工艺不好，造成封装不完整，没有完全密封填满切槽，使水进入切槽，穿透线圈导体之间，电容量就会大大改变。
线圈在阴雨天测速故障多也就是这个原因。
2．线圈尺寸原理埋在路面下的有源环形线圈产生的电磁场有一定的作用范围，路面上部有效高度称为检测场高。
场高决定开线圈的几何尺寸和匝数，约等于长方形线圈长边长度的一半；车辆底盘高度大于场高，将无法获得车辆整体通过的有效输出，小尺寸环形线圈只能得到与单个轮轴相对应的输出信号。
因此，线圈的几何尺寸应由被检车辆底盘高度决定。
4.2 布设原则布设地感线圈前要考虑以下几点：1、避开破损的路面、混凝土路面避开接缝。
2、周围50厘米范围内不能有大量的金属，如井盖、雨水沟盖板等。
3、周围1米范围内不能有超过220V的供电线路。
线圈布设位置干扰源干扰线圈产生的电压不超过2mv，测量方法：把事先做好的线圈平铺在线圈布设的路面上，用万用表毫伏档位直接测量线圈两个端子之间的电压，2mv之内不存在干扰，超过2mv电压越高干扰越大，容易造成空拍、速度过高、闪光灯乱闪等问题。
4、当环形线圈是被放置于钢筋混凝土的钢筋之上时，线圈必须在钢筋之上至少5厘米，并应增加1-2匝线圈匝数。
5、线圈与线圈之间的距离要等于1.3米，距离小了会互相干扰，距离大了跨中线行驶车辆会漏触发及测速不准。
卡口前后线圈距离5米，线圈电警前后线圈距离2.5米。
6、卡口线圈宽度=车道宽度-1.3米，线圈长度1米；线圈电警线圈宽度=车道宽度-1.3米，线圈长度0.6米。
7、馈线总长度一般不应大于350米。
4.3 线圈的匝数为了使检测器工作在最佳状下，线圈的电感量应保持在100μH－300μH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般对于单圈线圈，圆周长上的电感每米1.5uH，3圈线圈是每米9.3uH。
双绞的馈线，每米电感为0.6uH。
为了提高灵敏度，应保证线圈的电感量大于馈线的电感，因此对于小线圈长馈线情况，应增加线圈的圈数，线圈电感与馈线电感之比最少应为4 ：1。
一般可参照下表（馈线距离按照30-50米考虑）：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供参考。
在实际施工时应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100μH—300μH之间)即可。
目前海康这边的经验一般线圈电警都需要环绕5圈以上，卡口一般是四圈，实际施工中馈线距离如果超过50米，线圈环绕的圈数还需要增加，以保证线圈电感同馈线电感满足或接近4:1.4.4 线圈材料工程实践中，必须考虑导线的机械强度、高低温抗老化和防水等问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
环形线圈要求耐高温抗腐蚀防水，宜使用多芯低阻抗软铜线的电缆，单芯铜线直径约0.5mm,导电总截面积约为1.5mm2 (如7芯铜线)，外包聚丙烯或交键聚乙烯作为绝缘层，绝缘层的平均厚度约0.8～1.0mm；电缆外径不大于4mm，其性能指标应满足超低压（32VA以下）电缆的要求。
线圈馈线一般采用KVVRP2*1.5。
工程上实际使用过的线圈线种类繁多，要求使用耐高温导线FVN49/0.26。
封槽辅料：1．速凝环氧树脂构成：环氧树脂+聚酰胺树脂+稀释剂环氧树脂品种、牌号很多，固化剂也有多种，必须使用说明书调配。
根据不同型号，聚酰胺树脂与环氧树脂配比可在1：1、2：1和3：1之间不同。
聚酰胺树脂是环氧树脂的固化剂和增韧剂。
当聚酰胺树脂过量时，固化物硬度增加，当聚酰胺树脂减少时，固化产物更具柔韧性，但耐热性和耐介质性略降低。
如果粘度太大，可加入少量（不多于15％）的甲苯、二甲苯、丙酮、无水乙醇或丁醇等作稀释剂。
工程实际配比时，还要考虑气候、温度、道路可封闭时间等因素。
2．熔化的硬质沥青硬质(沥青标号55号以内)。
4.5 线槽切割施工前后应先封闭交通，保证安全。
并防止路面线槽及环氧树脂没有凝固前，汽车将槽边压塌，影响路面强度，破坏线圈。
根据路面情况及产品方案在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：1、通常地感线圈应该是长方形，在四个角做45度倒角。
两条长边与金属物运动方向垂直，彼此间距为根据现场系统不同间距不同，双线圈卡口间距5米，三线圈卡口间距3米，线圈电警间距2.5米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
相邻线圈间隔1.3米。
要求尺寸：1）一般收费车道的线圈宽度×长度=2.4米×1.0米，超宽车道的线圈宽度×长度=3.4米×1.0米。
线圈绕4圈。
2）卡口地感线圈宽度×长度=（车道宽度-1.3）米×1.0米。
3）线圈电警地感线圈宽度×长度=（车道宽度-1.3）米×0.6米2、转角处切割10厘米×10厘米的倒角，防止坚硬的混凝土直角割伤线圈。
3、根椐线圈线数量和线径，线槽切割宽度为4至8毫米，深度为30至60毫米。
要求开槽断面齐整，根据需要开槽机应使用不同厚度的金刚石锯片（锯片厚度取值：比设计切割宽度小1毫米），并保持各线槽深度和宽度要均匀一致。
4、同时还要为地感线圈引线切一条通到路边的槽。
引线槽要切割至安全岛或路边手井的范围内，引线必须双绞，因此引线槽通常比线圈环线槽要宽，否则双绞的线缆难以放入线槽内，避免引线无线槽、无管道而裸露在路面。
5、切割完毕的槽内不能有杂物，尤其不能有硬物和导体，要先用水冲洗干净，然后烘干。
切槽内必须清洁无水或其它液体渗入。
使用吹风机、吹吸两用机、喷灯等吹干、烘干线槽，并注意烘干时喷灯移动的速度，防止破坏沥青混凝土的化学特性。
4.6 线圈埋设线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。
按如下步骤制作地感线圈：1、在清洁的线圈及引线槽底部铺一层0.5厘米厚的细沙，防止天长日久槽底坚硬的棱角割伤电线，在实际施工过程中，这道工序比较耗时间，不少工程商省了这道工序，从应用角度来讲对效果没有什么影响。
2、所有环线（线圈线＋引线）中间不能有接头，一根线走到底。
3、在线圈槽中按顺时针方向放入4-5匝电线（根据现场情况操作）。
放入槽中的电线应按自然状态松弛放线，不能有应力，而且要一匝一匝地压紧至槽底。
不可损坏绝缘层，对地要绝缘，示意图如下：4、一旦线圈线有伤点，必须更换重新敷设。
5、线圈的引线按顺时针方向双绞（每米大于20周），放入引线槽中，在安全岛或路边手井出线时留1.5米长的线头。
引线双绞示意图如下：图1-26、在线圈的绕制过程中，应使用电感测试仪实际测试电感线圈的电感值，并确保线圈的电感值在在100μH—300μH之间。
否则，应对线圈的匝数进行调整。
7、用胶带对环线的两个端头进行密封，防止水气进入。
8、线圈及引线在槽中压实后，上铺一层0.5厘米厚的细沙，可防止线圈外皮被高温熔化。
9、用熔化的硬质沥青或环氧树脂浇注已放入电线的线圈及引线槽。
冷却凝固后槽中的浇注面会下陷，继续浇注，这样反复几次，直至冷却凝固后槽的浇注表面与路面平齐。
线圈布设完毕，务必进行浇灌，否则石子容易进入线槽压断或损伤线圈线，而且雨天线槽进水会导致乱触发。
10、清理施工现场。
为保养线圈，最好能封闭交通12个小时以上。
4.7 馈线的敷设当需要多条馈线或馈线较长（超过50米）时，要尽可能在离线圈较近的地方接线。
线圈馈线不可使用多芯电缆，应采用2芯屏蔽双绞线。
并保证每个线圈分别使用一对双绞线。
接头必须保证低阻率，并且对外绝缘程度要求不比原始线缆绝缘程度差。
线圈馈线与引线的连接，必须焊接，并用防水胶布和绝缘胶布包二层，并接在防水的接线盒内（如用环氧树盒脂包封）。
馈线屏蔽线与车检器相连的一端屏蔽层必须做接地处理。
4.8 线圈的检测测试线圈的导通电阻及绝缘电阻，验证线圈是否可用。
线圈线和引线对地的绝缘电阻在500伏电压时测量应大于10MΩ，串联电阻应小于4Ω。
4.10 车检器设置单通道车检器推荐采用南非Nortech的TD136HS单通道2路存在输出车检器。
多通道车检器推荐采用海康威视生产的LD1004或南非Nortech的TD634ES四通道单路存在输出卡式车检器。
两款车检器海康LD1004测速精度更高，南非Nortech 的TD634ES 则稳定性较好。
按照说明书正确设置车检器拨码。
为测速准确稳定，灵敏度必须设置为中低档，前后线圈灵敏度设置必须一致。
相邻线圈频率错开。
其中海康威视生产的LD1004频率错开建议采用手动方式，即除频率拨码错开外，在侧面板S8拨码设置ON ，设置为手动调节频率。
无论是哪款车检卡，在实际使用中灵敏度最高或最低都严禁设置，尽量把灵敏度设置为中低。
对于四通道卡式车检器，一般工作模式是在固定的时间每块车检卡循环检测四个线圈，因此在同一个车检卡上面连接的四个线圈是不存在线圈之间的串扰的。
