风机盘管组合式空调箱风机盘管风柜变风量机组诱导-电气安装与控制
风机盘管安装工艺流程
2.2.3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
3 操作工艺
3.1工艺流程：
预检→施工准备→电机检查试转→表冷器水压检验
→吊架制安→风机盘管安装发愤器安装→连接配管→检验
3.2风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。
4—7风机盘管及诱导器安装工艺标准
（407—1998）
1 范围
本工艺标准适用于卧式、立式、立柱式的风机盘管和诱导器的标准产品安装工程。
2 施工准备
2.1材料要求及主要机具：
2.1.1所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。
2.1.2风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
5.4立式暗装风机盘管，安装完后要配合好土建安装保护罩。屋面喷浆前应采取防护措施，保护已安装好的设备，保证清洁。
6 应注意的质量问题
应注意的质量问题见表4-30。
常见质量问题及防治措施表4-31
序号
常产生质量Leabharlann 题防治措施1冬季施工易冻坏表面交换器
试水压后必须将水放净以防冻坏
2
风机盘管运输时易碰坏
搬运时单排码放轻装轻卸
3.6诱导器安装前必须逐台进行质量检查，检查项目如下：
3.6.1各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。
3.6.2静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。
3.7诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。
风机、组合式空调机组电气调试
风机、组合式空调机组电气调试发布时间：2022-07-08T02:48:47.320Z 来源：《科学与技术》2022年第3月5期作者：蒋凯凯[导读] 组合式空调机组是一种普遍应用的空调末端机器设备蒋凯凯南京福加智能科技有限公司江苏南京 210000摘要：组合式空调机组是一种普遍应用的空调末端机器设备。
发电机组电气调试不合理，会马上危害到全部空调设备，以至于专业技术人员经常猜疑是不是能实现设计标准或作用规定。
文中介绍了组合式空调机组的电气调试及关键点。
关键词：组合式空调机组；电气调试前言在机电安装工程空调机组的电气调试过程中，常常会遇上许多问题。
阐述了电力专业调节过程中离心通风机工程施工过程中产生的问题、很有可能的缘故、解决方案及其应留意的问题。
1.概述组合型空调机组是由各种各样空气解决柴油发电机构成的空气处理设备。
适用摩擦超出100Pa的空调机组。
柴油发电机的一部分空气饱和状态计划方案包含空气混合、均流、过滤、制冷、一、二次加热、去湿、加湿、空气流通、离心通风机、音乐喷泉、消音、余热回收利用等控制模块。
新鲜空气进到家用中央空调，并在混合区与屋子里供货的气体混合。
混合后的空气在根据初期公共过滤器段后将过滤漂浮的尘土和污渍，随后经过正中间公共过滤器段开展二次过滤，以除去较小的尘土和污渍。
随后，空气在表层制冷段或加热段被冷却或加热做到需要的温度点，加湿段系统规定的空气相对湿度做到指定的排气管工作中点。
最终由风机段处理的空气送进房间内。
机组家用中央空调机组为厢式机组，无冷热源，以冷、沸水或蒸气为物质，进行空气净化、加温、制冷、增湿、消音、余热回收利用、新风系统解决方法、新风系统与送风混合等作用。
1.1机组式中央空调机组归类按构造可分为立柱式、立式、悬架势。
依据重要运用特性，可分成一般机组、家用新风系统机组、净化处理机组和独特机组（如房顶机组、地铁口机组和计算机房独特机组等)。
还可以按尺寸归类，控制器的主要规格型号可以用额定值排风量来表明。
风柜及风机盘管技术要求
2.空调机组、新风处理机组（含能量回收式新风处理机组）2.1.总则2.1.1.说明2.1.1.1.本章说明有关双层金属外壳之空调机及新风处理机组（含热回收机组），包括风机段、盘管段、空气过滤器段及混合箱段等的生产及安装的各项技术规格要求。
2.1.2.一般要求2.1.2.1.须按照设备表内所标注的冷冻／采暖负荷、送风量、用电量、水流量、水温差等技术要求，选取及提供合适的空调机组。
2.1.2.2.有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
而空调机组的所有出入接口在接驳风管和水管前应有适当的覆盖和保护。
2.1.2.3.在设备表内所标注的空调机送风静压值，是按设计概算，仅作招标参照，而实际所需的送风静压要求须由本承包单位按照其所提供的送风设备和送/回风管道及配附件等所引起的风阻，再作计算确定，有关计算结果须提交审核。
但如其后仍发觉所提供的空调机组于实际系统运行时不协调，而需对部份设备（风机、电动机、控制组件、电缆等）作修改或更换以配合时，所引起的一切经济损失，一概由本承包单位负责。
2.1.2.4.供应及安装一组工字或槽钢结构底座架，将空调机组及新风处理机组安放在结构基座上，使空调机组及新风处理机组能满意地运行。
2.1.2.5.空调机冷盘管的空气阻力不能超过250Pa，而热盘管的空气阻力不能超过125Pa，流过盘管的风速不能超过2.5m/s。
2.1.2.6.在工地进行最后清洁前，如需试运行或调试空调机组时，须在进行调试的空调机组安装临时的空气过滤器。
2.1.2.7.机组盘管水流阻力不应超过60kPa。
2.1.2.8.当项目所在地存在盘管冻结风险时采暖热水盘管应设置在冷水盘管之前，以避免冬季冷水盘管爆管情况。
2.1.3.质量保证2.1.3.1.制造厂家应为本章内所建议的厂家之一。
但选取的产品须具有五年以上同类产品的经验，而有关空调机组必须符合有关技术要求。
[风机盘管的选型与安装施工]风机盘管型号

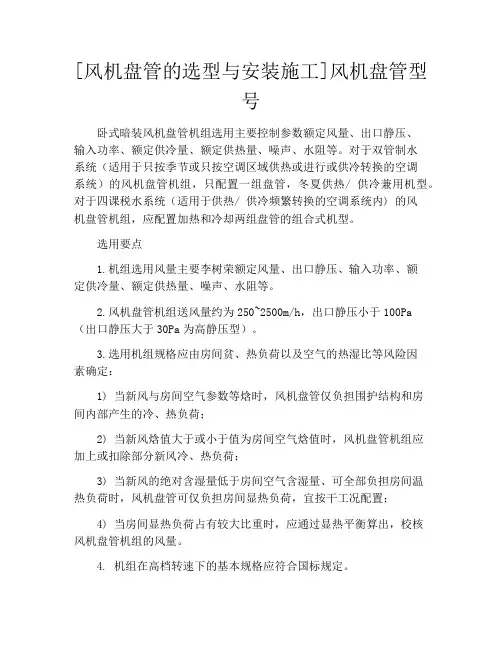

![[风机盘管的选型与安装施工]风机盘管型号](https://img.taocdn.com/s3/m/669da3cf55270722182ef774.png)
[风机盘管的选型与安装施工]风机盘管型号卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
对于双管制水系统（适用于只按季节或只按空调区域供热或进行或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。
对于四课税水系统（适用于供热/ 供冷频繁转换的空调系统内) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
选用要点1.机组选用风量主要李树荣额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
2.风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3.选用机组规格应由房间贫、热负荷以及空气的热湿比等风险因素确定：1) 当新风与房间空气参数等焓时，风机盘管仅负担围护结构和房间内部产生的冷、热负荷；2) 当新风焓值大于或小于值为房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间温热负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；4) 当房间显热负荷占有较大比重时，应通过显热平衡算出，校核风机盘管机组的风量。
4. 机组在高档转速下的基本规格应符合国标规定。
额定风量(m3/h)额定供冷量(kW)额定供热量(kW) FP-343401.802.70FP-515102.704.05FP-686803.605.40FP-858504.506.75FP-1025.408.10FP-13613607.2010.80FP-17017009.0013.50FP-204204010.8016.20FP-238238012.6018.905.在选用机组时，应需要考虑实际性能与额定值的偏差，并注意以下特点：1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；3) 额定值各项参数均为风机在高档转速下才的值，设计时一般宜按产品样本的中档风速下的数值选用。
DCU_SCADA800系统培训手册
DCU SCADA800中央空调能源管理控制系统培训手册浙江大冲能源科技目录1、中央空调根底知识2、中央空调节能控制系统〔DCU SCADA800系统〕根本知识3、客户空调现场诊断知识4、中央空调节能效果检测方法5、中央空调节能控制系统问题汇编第一部、中央空调根底知识二、商用中央空调近年来，各种大、中型供冷、供热的中央空调工程越来越受到各行各业人们的重视。
中央空调系统广泛应用于各类大型空调工程，改善和提高了人们工作和居住环境的质量及生活和健康水平。
随着功能齐全的现代化新建筑，尤其是高层建筑不断涌现，中央空调将成为人们生活和工作中不可缺少的设备。
中央空调系统有主机和末段系统。
按负担室内热湿负荷所用的介质可分为全空气系统、全水系统、空气-水系统、冷剂系统。
主要组成设备有空调主机〔冷热源〕风柜风机盘管等等。
水冷中央空调组成：1)冷热源：常见的中央空调冷热源：●水冷冷水机组+锅炉这种配置，夏季用水冷冷水机组制冷，冬季用锅炉供热。
用水冷冷水机组制冷时消耗电能。
在设计工况的能效比( 制冷量／耗电量) 较高。
水冷冷水机组要有一个冷却水系统，包括冷却塔和水泵等，机组运行时有一定的耗水量，在水源比拟充足的地区使用水冷冷水机组比拟适宜。
冬季的供热锅炉有燃煤、燃油、燃气锅炉和电锅炉，其中燃煤锅炉为多。
对于天然气丰富的地区可适当使用燃气锅炉。
根据我国目前的电力供给状况，不应提倡使用电锅炉。
●水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空调技术。
水源热泵可分为地源热泵和水环热泵。
地源热泵包括地下水热泵、地表水〔江、河、湖、海〕热泵、土壤源热泵；利用自来水的水源热泵习惯上被称为水环热泵。
地球外表浅层水源〔一般在1000 米以内〕，如地下水、地表的河流、湖泊和海洋，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。
水源热泵技术的工作原理就是：通过输入少量高品位能源〔如电能〕，实现低温位热能向高温位转移。
风机盘管加新风系统的典型设计与控制
风机盘管加新风系统的典型设计与控制在风盘加新风系统的分类上，会出现一些分类的形式。
如果按照新风机组在工作时所承担的室内负荷状况来进行分类则可以分为以下几类，即新风不承担室内负荷、新风承担部分室内负荷Ⅰ，（承担部分显热负荷，不承担潜热负荷）、新风承担部分室内负荷Ⅱ（承担部分显热负荷，并承担全部潜热负荷）。
下面，分别就这些类型的设计特点以及其控制逻辑的设计思路进行说明。
新风不承担室内负荷新风不承担室内负荷，由风机盘管承担全部室内负荷。
这样设计要求新风机组在处理室外新风时将其处理到室内状态的等焓线上。
即，送入室内的经过处理后新风不会与室内的经过风盘处理的空气产生热量的搬运。
送风温湿度的确定新风机组控制的是通过冷、热盘管上水阀的调节进而调节机组送风的温湿度。
那么根据焓湿图上对于该类型系统工作状态的描述可以得出。
这一类型系统新风机组的送风温湿度应该处理到机器露点，或者是考虑一定温升（管道或风机）后的机器露点。
机器露点的确定机器露点通过焓湿图可以看出，是由室外状态和室内状态的等焓线以及90%的相对湿度线所确定的。
在这三个量中，只有90%相对湿度线是确定的，其余两个状态在空调系统的实际运行过程中都是变化的。
在确定送风状态点时，首先要确定室内状态点。
确定室内状态点的温湿度参数后，可以很容易的确定出基于这一组参数的焓值，这个焓值也就是室内状态的焓值。
沿该焓值所在等焓线与90%相对湿度线相交后得到的就是新风机组所需要处理到的机器露点，同时也就是新风机组的送风状态点。
所以可以看出，新风机组的送风状态点的确定是与室内状态参数相关的，其与室外状态参数无关。
室内状态参数的改变导致了机器露点的变化。
冬季运行工况相对于制冷季而言，在冬季的运行工况下，新风机组处理新风的任务变成了对新风进行加温加湿处理。
其送风状态点的确定也有所变化。
送风状态点依旧是可以由室内状态参数求得。
但是，在求取送风状态点时，一些对于每个项目来讲是个性化的参数将会出现在计算过程中，例如风机盘管的加热能力（KW）、空调房间的冬季计算热、湿负荷等。
中央空调末端设备
8、故障诊断
现象
可能原因
对策
(一).漏风
面板密封不良 钣金件间存在接缝 机组安装不良造成变形
重新粘贴面板密封条 密封接缝 调整机组安装位置
(二).漏水 (三).冒汗 (四).接水盘排水不良
风量太大造成飞水 上层盘管未装水盘或没排 水管
水盘底下保温不良造成冷凝水
钣金件保温不良，造成冷 桥 面板保温不良或密封不良
以下提供三种配管方式供选择参考（以下仅为双 水管系统）：
方式一
软接头
电动二通阀 闸阀
回水管外附保温层
供水管外附保温层
凝结水排水管外附 保温层，保持1-2% 斜度
方式二
软接头
电动三通阀
闸阀
回水管外附保温层
供水管外附保温层
凝结水排水管外附 保温层，保持1-2% 斜度
方式三
软接头 闸阀
回水管外附保温层 供水管外附保温层 凝结水排水管外附 保温层，保持1-2% 斜度
1、机组功能
控制功能： ■ 遥控控制（机组自带控制系统及遥控器，使用遥控
器即可操作机组，无需其它控制开关） ■ 工作模式控制（用户可自由循环选择“制冷-除湿-
送风-制热-自动-制冷”工作模式） ■扫风控制（用户可自由控制送风口导风板扫风的开
停） ■ 睡眠控制（此功能运行时，可达到节能目的。） ■定时控制（开机状态下可进行0~24小时定时关机时
1）送回风管布置不好 管路太长，风口分布不均 利用吊顶回风易短路
2）空调机并联运行相互干扰风量受影响
3）空调箱凝结水排不出箱外。
4）送风口结露
现象之一:某饭店宴会厅夏季空调很好，室温 也不高，但有时送风口处掉水滴。偶尔滴入 食物中，很令人不愉快，是设计空调时未引 起注意。 原因： 当设计t=26℃，φ=50％时，室内露 点为14．8℃，而送风干球温度若低于这一值 太多时则将结露。特别用直接蒸发式，当风 量减少后更易发生。
空调系统介绍
L(m3/h)=
（4.5~5）℃x1.163
空调系统介绍
3）水泵扬程的确定
• • • 冷冻水泵扬程的组成 1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本） 2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为 5~7mH2O； （据体值可参看产品样本） 3.回水过滤器阻力，一般为3~5mH2O； 4.分水器、集水器水阻力：一般一个为3mH2O； 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O； 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
系统形式 供冷 供热
方法2： 1kw取0.4L
全空气 0.45-0.55 1.25-2.00
空气-水 0.7-1.30 1.2-1.90
空调系统介绍
方法3：
系统水容量2%-3%
方法4： 系统水流量1‰-2‰
空调系统介绍
空调系统介绍
空调风系统
空调系统介绍
• 1.风管系统设计主要包括风管系统材料的选用、风管形状尺寸的确定 和风管阻力的计算。 • 2.常用制作风管的材料有：镀锌钢板、无机玻璃钢、酚醛泡沫复合风 管、聚胺脂发泡复合风管等。 • 3.风管形状及尺寸： A×B＝风量Q(m3/h) / 3600×风速v(m/s)
• • • • • •
注意：扬程的计算要根据制冷系统的具体情况而定，不可照 搬经验值！
空调系统介绍
• • • • • • • 冷却水泵扬程的组成 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本） 2.冷却塔喷头喷水压力：一般为2~3mH2O 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O 4.回水过滤器阻力，一般为3~5mH2O； 5.制冷系统水管路沿程阻力和局部阻力损失： 一般为5~8mH2O； 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。
全面了解风机盘管(设计安装等)
全面了解风机盘管(设计安装等)[分享]全面了解风机盘管发表于2017-1-5风机盘管的原理、形式风机盘管(FCU)、空调箱（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防送排风（SEF/SPF）一、风机盘管工作原理。
二、风机盘管接线。
风机盘管系统组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。
风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。
其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
主要特点优点：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
缺点由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。
由于增加了风机，需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。
工作原理：依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒服的环境温度。
中央空调系统的典型制冷运行过程中央空调系统运行的过程实质上是热量转移的过程。
中央空调制冷时，典型的制冷时热量转移过程如下：⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；⑵制冷机耗能做功，把冷水中的热量转移到冷却水中；⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。
空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体净化了环境。
中央空调系统制热运行过程中央空调系统运行的过程实质上是热量转移的过程。
组合式空调箱各功能段及选用原则
组合式空调箱各功能段及选用原则组合式空调机一般都有三个以上的功能段所组成。
如：初效新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。
组合式空调机对机组的漏风率、冷桥因子、箱体机械强度等都有较高要求。
混合段空调机组需选用混合段作为系统回风与新风混合之用。
通常在回风口和新风口安装有风阀，两个风阀实现联动，即当一个风阀开大，另一个风阀将关小。
风阀带有手动调节器。
混合段一侧设有维修门，维修门方向可在定单中指明。
未指明的维修门方向默认为机组盘管段进出水管一侧。
如混合段只需要法兰而不需要风阀、不需要手动调节器、需要联动以及需要带电动调节器时，均应在定单中指明。
组段原则：设置在空调机组的进风侧最前端。
混合过滤段混合过滤段是在混合段的基础上，将板式初效过滤器加入段内，其余功能及组段原则与混合段完全相同。
板式初效过滤器安装方式：侧面安装，设置有滑道，可以打开侧面的维修门，装入或抽出过滤器。
优点：装拆方便，不需要正面安装所需要的空段。
板式初效过滤段可拆卸式铝合金框架板式初效过滤器，滤料为无纺布，可以清洗十余次，还可以方便地更换滤料，过滤框重复使用，以降低用户的使用成本。
这种G4效率的过滤器，常用于空调与通风系统的初级过滤，以保护系统中的下一级中效过滤器；也适用于只需一级过滤的简单空调和通风系统。
活性炭板式初效过滤器：化学过滤器——活性炭板式初效过滤器，可以吸附空气中的有害气体，比如酸性气体、碱性气体、甲醛、汞蒸汽、放射性气体、恶臭等。
该种过滤器与普通板式初效过滤器规格、尺寸、过滤精度以及风阻相同。
安装方式：有侧面和正面安装两种方式。
板式初效过滤段侧面安装时，设置有滑道式过滤器支架，可以打开侧面的维修门，装入或抽出过滤器。
优点：装拆方便，不需要正面安装所需要的空段。
组段原则：板式初效过滤段单独作为一个运输段时，该段段长为3M；当与其他段组合成运输段体时，该板式初效过滤段段长为2M。
组合式空气处理机组种类暖通空调
• 3、内区系统的延伸 建筑物内部是全 空气系统。周边区的新风由内部系统
提供。通过管道向各个房间风机盘管 装置送风。
• 这种方法的缺点在于内部系统无法给 周边的区域送纯净的空气。所送空气 为室外新风和内部系统回风的混合物。
• 这样，独立的新风系统就是为室内风 机盘管提供室外新风的最佳方法。显
然，这种方法会增加系统的成本，并 使系统成为空气－水系统。
立式机组 安装在窗下 明装或暗装
卧式机组 安装在天花板 上走道吊顶上 明装或暗装
柱式机组 地板到天花板 明装或暗装 内含水管
卧式暗装
嵌入式机组 -镶嵌于墙内 -有面板
立式明装
第7页/共75页
柱式机组 立式暗装
公司风机盘管型谱
返回目的
卧式暗装式 此机型可明立式暗装式 装立卧两用
四面出风嵌入式
座吊两用式
• 给两管制系统加一个辅助电加热盘管就可以解 决这种达不到房间舒适条件的问题。这样就可 以使系统一直用冷水，直至室外条件达到必须 供热时，系统从制冷切换至供热。
第14页/共75页
可切换的两管系统
•一根供水管 •一根回水管 •向末端设备供应冷水或热水 •中央水源一年须切换两次
—春季和秋季 •缺点:在春季和秋季
• 可切换的两管制系统有一根供水管和一根回水 管，连接在房间末端设备的盘管上面，两管制 系统用于热负荷很小的温带地区。系统正常运 行时，管路中有冷水或热水循环。但管路中不 可能冷热水同时循环。系统必须每年切换两次， 春季和秋季。这会造成在一年中的某些时间房 间内达不到舒适状态，例如某些房间需要供热， 而某些房间却需要制冷。有时候可以采用管道 系统分区的方法解决这个问题，但也不是经常 可行的。
培训内容
空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥
空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥1、F C U(全称: F an C o i l U n i t风机盘管)风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
2、A H U(全称: A ir H a n d l i n g U n i t s,空气处理机组)空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
3、H R V全热交换器H R V,全称:H e a t R e c l a i m V e n t i l a t i o n,中文名称:能量回收通风系统。
为大金空调在1992年发明,现如今被称作“全热交换器”。
这类空调器通过通风设备回收损失的热能，减少了空调的负荷，同时保持了舒适清新的环境。
此外,H R V可与V R V系统、商用分体系统及其它空调系统连用，并可以自动转换通风模式，进一步提高节能效果。
4、F A U(全称: F r e sh A i r U n i t,新风机组)F A U新风机组提供新鲜空气的一种空气调节设备，分家用和商业用。
工作原理：在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
AH U空气处理机组与F A U新风机组的区别: A H U 不但包括新风工况，还包含回风工况; F A U新风机组主要是指带有新风工况的空气处理机组。
组合式空调箱的技术要求
1.组合式空调机组的额定风量、全压、供冷量、供热量等基本参数，在规定的试验工况下应符合下列规定：(1)机组风量实测值不低于额定值的95%，全压实测值不低于额定值的88%，机组供冷量和供热量不低于额定值的93%，功率实测值不超过额定值的10%。
(2)机组额定供冷量的空气焓降应不小于17kJ/kg；新风机组的空气焓降应不小于34kJ/kg。
(3)机组供热量的空气温升应不小于蒸汽加热时温升20℃；热水加热时温升15℃。
2.机组使用的冷、热水均应经软化防腐处理。
3.新风机组在进气温度低于冰点运行时，应有防止盘管冻裂措施。
4.机组应设排水口，运行中排水应畅通，无溢出和渗漏。
5.机组的风机出口应有柔性短管，风机应设隔振装置。
6.为加强机组防腐性能，箱体材料宜采用镀锌钢板或玻璃钢，对于采用黑色金属制作的构件表面应作防腐处理，玻璃钢箱体应采用氧指数不小于30的阻燃树脂制作。
7.机组内气流应均匀流经过滤器、换热器(或喷水室)和消声器，以充分发挥这些装置的作用。
机组横断面上的风速均匀度应大于80%。
8.在机组内静压保持700Pa时，机组漏风率应不大于3%，用于净化空调系统的机组，机组内静压应保持1000Pa，洁净度低于1000级(ISO 3级) 时，机组漏风率不大于2%；洁净度高于等于1000级时，机组漏风率不大于1%。
9.机组内宜设置必要的气温遥测点(包括新风、混合风、机器露点、送风等)；过滤器宜设压差检测装置；各功能段根据需要设检查门、检测孔和测试仪表接口；检查门应严密，内外均可灵活开启，并能锁紧。
10.喷水段应有观察窗、挡水板和水过滤装置。
喷水段的喷水压力小于245kPa时，其空气热交换效率不得低于80%。
喷水段的本体及其检查门不得漏水。
11.热交换盘管在安装前应作下列任一试验，确保无渗漏：(1) 水压试验压力应为设计压力的1.5倍，保持压力3min不漏；(2) 气压试验压力应为设计压力的1.2倍，保持压力1min不漏。
