立体车库地下室项目：升降横移设备顶净空高度3.6M；简易升降：3.5M。
户外设备：安装设备后通道宽度必须大于5M ；设备高度不能遮挡住户采光；靠路边的安装规划报建通过的可能性等等（其他的还要考虑到：地面尺寸，消防安全，机械装载车辆后的重量和楼层（地面）的承受范围，住户户数，规划车位数、甲方对车位的要求、预备电源的安置、等等。
）一般来说车库规定长宽高分别为5200×2500×1650（1950）如果是第一层，就是1950mm，上面的统一是1650mm，第一层要人可以进去，所以必须高于1800mm二层升降横移俯仰类图中二层红色车辆要取车，设备需要完成以下动作来实现该车辆的取车：1、二层红色车辆的正下方对应的车辆开出设备；2、二层红色车辆所在的载车板下降至地面；3、红色车辆开出完成取车。
俯仰类智能停车场的产品特点1、设备占地面积小，空间利用率高，土建高度要求在3000mm左右，可根据用户要求合理布置列数。
2、可根据用户要求设计全包装式、半包装式、简易包装式及无包装式等包装形式。
3、设备造价低、维保费用低。
4、垂直升降，操作简单，存取车方便，故障率低，超低噪音。
俯仰类智能停车场的适用场合多适用于酒店、企事业单位及住宅小区大型车D型式车辆尺寸长×宽×高(mm) ≤5000×1850×1550车重≤1700Kg需求空间A(mm) 3700 B(mm) 5500 C(mm) 3000 D(mm) 1050 F(mm) 2500电机功率提升电机 2.2Kw额定速度提升速度 2.5-4m/min驱动方式液压动力电源3相5线制 380V，50HZ 控制方式按钮表面处理喷漆、镀锌载车板内宽(mm) 2000简易升降三层垂直升降类巷道堆垛平面移动类智能停车场管理系统是现代化停车场车辆收费及设备自动化管理的统称。
是将停车场完全置于计算机统一管理下的高科技机电一体化产品。
立体车库技术要求
立体车库技术要求根据了解，建设立体车库的潍坊本地就一家，就是大洋泊车。
外地很多，青岛上海重庆成都，全国各地都有建立体车库的。

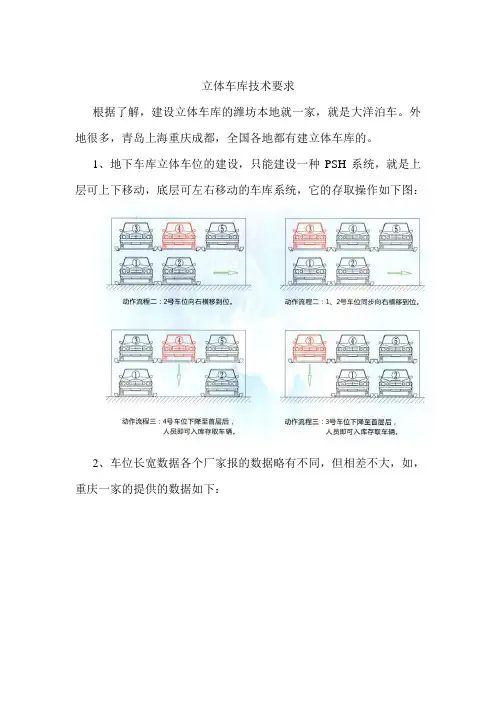

1、地下车库立体车位的建设，只能建设一种PSH系统，就是上层可上下移动，底层可左右移动的车库系统，它的存取操作如下图：2、车位长宽数据各个厂家报的数据略有不同，但相差不大，如，重庆一家的提供的数据如下：而大洋泊车提供的数据如下页所示。
同时电话咨询了青岛一家单位，要求的尺寸大同小异。
比较如下：（1）要求的柱横向间距净尺寸：大洋7.3米重庆7.2米，青岛7.2米，但最好达到7.3-7.4米。
（2）柱纵向间距净尺寸：重庆5.85米，大洋5.8米，青岛5.85米+10cm设备尺寸。
如果车位靠墙边，则需要柱子与墙的净距离至少要6.0米。
（3）高度要求：从地面算起，留给车位安装的净高：重庆和青岛要求3.6米，大洋要求至少3.7米。
同时要求地面下预留10cm的坑放轨道设备。
（4）因为车库柱子布置不一样，有三种尺寸形式，如大洋所列。
其中第二种造价最低，如果柱子纵向净尺寸不能满足5.8你，那么柱子横向净间距必须达到8.2米。
（5）要求的车行道宽都一样，要求至少达到6米宽度。
（6）无论是高度3.6米，还是3.7米，第一层的车位高度为1.97米，第二层车位高度为1.6米。
因此，无论第一层还是第二层都放不下面包车等高度比较高的车。
只能放普通轿车，如果要让第一层车位放下大多数车，那么第一层高度需要加40cm，需要达到2.3米，这样需要加高车库的层高。
（7）要求建设的高度：从阀板顶到地下车库梁底4.1米，如果，要求第一层车位能停高度比较高的车，就再加0.4米，达到4.5米。
这种要求是通风管道和防排烟管道全部留在车行道的情况下。
如果设计无法把通风管道和防排烟管道全部设计在车行道位置，必须留在车位顶上，那么要求的建设高度再加至少0.4米，就分别为4.5米和4.9米。
如下图。
简易升降类立体车库的形式种类及参数
简易升降类车库说明1、特点简易升降类机械式停车设备是借助升降机构或载车板的俯仰（摆动）实现存取车的停车设备。
该类设备一般为准无人方式，即人将车开到载车板后离开，然后移动汽车的方式。
结构简单，操作容易。
2、适用范围地上室外广场、地下室、小别墅住宅3、布置方式简易升降类机械式停车设备按其具体构造或配置关系划分，有垂直升降半地下两层、垂直升降半地下三层、垂直升降地上两层、俯仰（摆动）地上两层等。
4、技术要求4.1 出入口及构造4.1.1 出入口的高度。
机械式停车设备的出入口高度不宜小于1800mm。
4.1.2 通道。
停车设备内部人的通道高度不宜小于1800mm。
底坑简易升降两层汽车库1、主要技术参数容车数量2N N为横向跨数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500 底坑简易升降三层汽车库1、主要技术参数容车数量3N N为横向排数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500液压式简易升降车库1、适停车辆规格参数型式中型车小型车全长（mm）5050 4700全宽（mm）1850 1700含后视镜宽（mm）1950 1800全高（mm）1550 1450全重（kg）2000注：1）下层车位可直接进出车辆，上层车位存取车时，下层汽车开走，上层车位通过俯仰机构或升降机构将车位载车板降到地面后，汽车存入或取出。
2）容车车辆长*高为4700*1450时，方满足最小H及J要求。
立体车库标准通用安全要求
立体车库标准通用安全要求为了保证立体车库使用的安全性和可靠性，以下是标准通用的安全要求。
建筑结构1.地基的承重能力应与整个立体车库的总重量相适应；2.建筑物的地基应在设计和建造过程中进行专业的地质勘测、调查和评估；3.建筑物的结构应符合国家或行业标准，并应进行专业的建筑结构验收；4.立体车库的各部分应进行实心设计，防止极端情况下的倒塌。
通电安全1.安全电缆应保证其适宜的负荷能力，根据建筑物的总功率来确定电缆的大小；2.全部电器配件应由经过授权的专业电气工程师安装，以确保正确连接；3.所有接地的地块和附近的土壤应进行地质勘测；4.建筑空间内应放置恰当的灭火设备，以便在电力故障事件发生时保护建筑物和车辆。
车辆安全1.所有车位应满足适当的宽度和深度，以使客户方便停车；2.所有车位的高度应考虑到生活车和低越野车等特殊车辆的需求；3.斜坡和坡度应在车辆进出和内部行驶时保持安全和可操作性；4.所有车位的高度、宽度和深度应符合国家或行业标准，并在建设过程中进行专业的车辆动态测试。
空气质量1.立体车库应备有满足空气质量标准的通风设备，以为车主提供干净和新鲜的空气；2.所有加油站和个人保养空间应在专用区域内完成，以减少对车辆和客户的污染。
安全检查1.在车库投入使用前，应对系统和设备进行全面检查和测试，以确保安全有效；2.对于每项检查和维护任务应建立记录，以便在疏忽或事故的情况下为安全人员提供数据支持。
以上是立体车库标准通用的安全要求，这些标准对于任何类型的立体车库都是适用的。
所有车库安全标准要求的一个关键点是，立体车库由经过授权和彻底培训的专业人员设计、建造和维护，确保车主和客户的安全和舒适。
各种立体停车场参数介绍
各种立体停车场参数介绍机械式立体停车场种类树状图：一、升降横移类1、二层升降横移式：·二层升降横移式适用于室内、户外。
·车位可增加到1.8倍以上·考虑同时进出车的可能性，以3－6联最为合理。
·二层升降横移式梁下净高要求3650mm以上。
·若横移台要求停车高顶车则要求3950mm以上·二层升降横移式运行原理如下图：2、三层升降横移式：·三层升降横移底坑式适用于室内、户外。
·车位可增加到2.8倍以上·考虑同时进出车的可能性，以3－6联最为合理。
·空间利用率最好的一种升降横移类机型·三层升降横移底坑式梁下净高要求3600mm以上。
底坑要求净深2000mm 以上(重列式要求2100mm以上）·三层升降横移底坑式运行原理如下图:3、四层升降横移钢索式：·四层升降横移钢索式多用于户外。
·车位可增加到3.5倍以上·考虑同时进出车的可能性，以3－6联最为合理。
·同类机型有三层、五层、六层升降横移钢索式·四层升降横移钢索式梁下净高要求7200mm以上。
·雨棚须有泄水坡设计·四层升降横移钢索式运行原理如下图：4、配合介面管路系统：消防系统：·上方消防管道利上轿车头、尾位置较低的情况做为消防喷头，合理利用空间。
·中、下车台利用后方设备与墙体或设备间空隙做一消防喷头侧喷。
出入口设计：前斜板设计(11度)无斜板设计，方便车辆出入库。
浅坑边缘用收边角铁保护，防止设备使用时车辆对边缘的损坏，如下图：二、简易升降类1、简易升降式（交换钥匙）·二层简易升降式适用于别墅区、高级酒店、高级小区、医院等·车位可增加到2倍。
·二层简易升降式梁下净高要求2900mm以上。
非常适用于家庭式、楼层较低的楼宇。
立体车库技术参数及要求

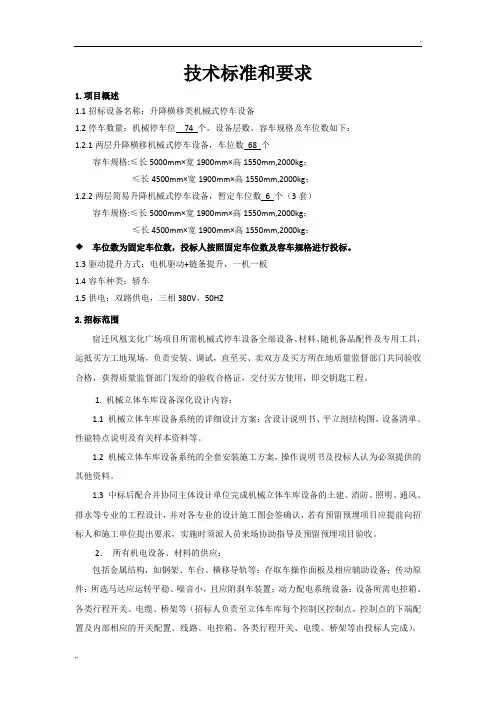

技术标准和要求1.项目概述1.1招标设备名称：升降横移类机械式停车设备1.2停车数量：机械停车位74 个，设备层数、容车规格及车位数如下：1.2.1两层升降横移机械式停车设备，车位数68 个容车规格:≤长5000mm×宽1900mm×高1550mm,2000kg；≤长4500mm×宽1900mm×高1550mm,2000kg；1.2.2两层简易升降机械式停车设备，暂定车位数6 个（3套）容车规格:≤长5000mm×宽1900mm×高1550mm,2000kg；≤长4500mm×宽1900mm×高1550mm,2000kg；车位数为固定车位数，投标人按照固定车位数及容车规格进行投标。
1.3驱动提升方式：电机驱动+链条提升，一机一板1.4容车种类：轿车1.5供电：双路供电，三相380V，50HZ2.招标范围宿迁凤凰文化广场项目所需机械式停车设备全部设备、材料、随机备品配件及专用工具，运抵买方工地现场，负责安装、调试，直至买、卖双方及买方所在地质量监督部门共同验收合格，获得质量监督部门发给的验收合格证，交付买方使用，即交钥匙工程。
1. 机械立体车库设备深化设计内容：1.1 机械立体车库设备系统的详细设计方案：含设计说明书、平立剖结构图，设备清单、性能特点说明及有关样本资料等。
1.2 机械立体车库设备系统的全套安装施工方案，操作说明书及投标人认为必须提供的其他资料。
1.3 中标后配合并协同主体设计单位完成机械立体车库设备的土建、消防、照明、通风、排水等专业的工程设计，并对各专业的设计施工图会签确认，若有预留预埋项目应提前向招标人和施工单位提出要求，实施时须派人员来场协助指导及预留预埋项目验收。
2．所有机电设备、材料的供应：包括金属结构，如钢架、车台、横移导轨等；存取车操作面板及相应辅助设备；传动原件：所选马达应运转平稳、噪音小，且应附刹车装置；动力配电系统设备：设备所需电控箱、各类行程开关、电缆、桥架等（招标人负责至立体车库每个控制区控制点，控制点的下端配置及内部相应的开关配置、线路、电控箱、各类行程开关、电缆、桥架等由投标人完成），以及安装所需的连接件、预埋件、材料辅料、涂装等。
立体停车库技术要求
立体停车库技术要求
4项空间利用技术
1、电机QZ技术
2、电机NZ技术
3、局部场地利用优选技术
4、全局场地利用系统技术。
20项安全保障技术
1．防坠落装置2．相序保护3．车位上下越程保护4．松断链（绳）保护 5.电机过载保护 6.阻车装置
7.时间保护8.过欠压保护9.人车误入保护
10.防移动装置11.电气互锁装置12.紧急停车装置
13.智能报警装置14.自动门防夹装置15.超长、超宽、超高保护装置16.超重保护装置17.防重迭保护自动检测装置。
18.防冲顶、防蹲底保护装置19.语音安全提示装置20.警示装置
21项智能控制技术
1.停车位车长、车宽、车高自动检测功能
2. 人、车误入自动检测功能
3.语音提示功能
4.认址功能
5.自动平层功能
6. 车位记忆功能
7.自动门防夹功能
8.自动调速功能
9.超速限制功能10.超载限制功能11.先入为主自动排序功能12.车辆引导功能13.故障自动诊断功能14.故障自动报警功能15.远程监控功能16.自动捕捉功能17.车辆对照识别功能18.自动计时功能19.自动收费功能20、磁卡识别功能
21、呼救功能。
三车位式立体车库的技术指标
三车位式立体车库的技术指标三车位式立体车库是一种高效利用空间的停车设备，可以在有限的土地面积内容纳多辆车辆。
它采用创新的设计和先进的技术，可以实现便捷的停车和取车操作。
下面将从设计原理、功能特点和安全性能三个方面详细介绍三车位式立体车库的技术指标。
一、设计原理三车位式立体车库的设计原理是通过垂直升降设备和平移装置实现车辆的上下和左右移动，从而实现多车位停车功能。
其主要组成部分包括垂直升降系统、平移装置、控制系统和安全保护装置。
垂直升降系统采用液压或电动机驱动，通过升降柱和悬挂装置将车辆升降到指定的停车位。
平移装置则通过导轨和电动机，将车辆从升降柱上移动到相应的停车位。
控制系统负责监控和控制升降和平移的运动，确保车辆的安全停放。
安全保护装置包括防撞装置、防坠装置、防盗系统等，以确保车辆和人员的安全。
二、功能特点1. 多车位停车：三车位式立体车库可以同时停放多辆车辆，大大提高了停车位的利用率，节省了土地资源。
2. 快速停取车：车辆的停取车过程快速便捷，只需在控制系统中输入相应指令，车库系统会自动完成升降和平移操作，节省了停车时间，提高了停车效率。
3. 安全可靠：三车位式立体车库配备了多种安全保护装置，如防撞装置、防坠装置和防盗系统等，保障了车辆和人员的安全。
4. 环保节能：车库系统采用电动机驱动，无需燃油，减少了对环境的污染。
同时，车库系统的运行效率高，能够节约能源。
5. 灵活可扩展：三车位式立体车库的设计具有一定的灵活性，可以根据实际需求进行扩展和改造，增加停车位数目。
三、安全性能1. 防撞装置：车库系统配备了防撞装置，可以检测到车辆和障碍物之间的距离，一旦发生撞击，系统会立即停止运动，避免事故的发生。
2. 防坠装置：垂直升降系统采用了防坠装置，可以在升降柱发生故障时自动锁定，确保车辆不会意外坠落。
3. 防盗系统：车库系统配备了防盗系统，通过视频监控、入侵报警等手段，保障车辆的安全。
4. 紧急救援措施：系统设计了紧急救援按钮，一旦发生紧急情况，用户可以及时求助，保证人员的安全。
立体车库资料
·升降横移类立体车库（PSH型）产品介绍1、机械部分：1、立柱：由150X150的H型钢制作而成，用来承载二层提升部分。
2、纵梁：由280X84的槽钢制作而成，用来承载载车板、车辆的重量，并用来安装提升机构。
3、载车板：主要由Z型梁和浪板用螺栓拼接而成，用来承载车辆。
4、提升装置：由电机、传动轴、链轮、滑轮、链条、钢丝绳组成、用来提升载车板及车辆。
5、横移装置：有电机、传动轴、链轮、滑轮、链条组成，用来横移载车板及车辆。
6、安全机构：外购防坠器，用来防止二层载车板坠落。
2、电器控制：1、检测元件：1）限位开关：检测载车板的准确到位。
2）极限开关：保护载车板不超越限位。
3）热继电器：检测电机是否超载，超载断电。
2、执行元件：1）横移电机：驱动载车板横移2）提升电机：驱动载车板升降3、控制元件：1）可编程控制器（PLC）：对来自各个检测元件的信号按程序进行处理，并输出信号给电机2）按钮箱：车库现场操作设备3）由以上各种检测、执行及控制元件组成的系统，控制着整个停车设备载车板的升降动作，使各车位安全有序地进行。
三、基本参数四、安全保护装置1.超长检测：在车库前、后各有一对光电开关，用来检测车辆的长度尺寸，超过长度限制的车辆进入车库后，设备不会运行。
车辆在载车板上停放的位置不准确，设备也不会运行。
2.人车误入检测：在设备运行中，如有人员或车辆进入车库内，车库会自动停止运行，以保证人员及车辆的安全。
3.防坠落装置：每个二层车位上，都安装有四个防坠器，防止二层车库意外坠落，如果发生钢丝绳断裂等重大事故，防坠器挂钩不能正常收回，设备将不能正常运行。
4.防越限装置：设置有极限开关，当限位开关因损坏等原因没有动作时，极限开关动作，防止设备超限运行。
5.警示装置：在设备明显位置悬挂有本设备存车规格、载重量、运行速度以及操作的注意事项。
并在明显位置设置光电报警灯。
6.紧急停止按钮：在设备明显位置设有紧急停止按钮。
(完整word版)立体车库技术参数及要求(DOC)
技术标准和要求1.项目概述1.1招标设备名称：升降横移类机械式停车设备1.2停车数量：机械停车位74 个，设备层数、容车规格及车位数如下：1.2.1两层升降横移机械式停车设备，车位数68 个容车规格:≤长5000mm×宽1900mm×高1550mm,2000kg；≤长4500mm×宽1900mm×高1550mm,2000kg；1.2.2两层简易升降机械式停车设备，暂定车位数6 个（3套）容车规格:≤长5000mm×宽1900mm×高1550mm,2000kg；≤长4500mm×宽1900mm×高1550mm,2000kg；车位数为固定车位数，投标人按照固定车位数及容车规格进行投标。
1.3驱动提升方式：电机驱动+链条提升，一机一板1.4容车种类：轿车1.5供电：双路供电，三相380V，50HZ2.招标范围宿迁凤凰文化广场项目所需机械式停车设备全部设备、材料、随机备品配件及专用工具，运抵买方工地现场，负责安装、调试，直至买、卖双方及买方所在地质量监督部门共同验收合格，获得质量监督部门发给的验收合格证，交付买方使用，即交钥匙工程。
1. 机械立体车库设备深化设计内容：1.1 机械立体车库设备系统的详细设计方案：含设计说明书、平立剖结构图，设备清单、性能特点说明及有关样本资料等。
1.2 机械立体车库设备系统的全套安装施工方案，操作说明书及投标人认为必须提供的其他资料。
1.3 中标后配合并协同主体设计单位完成机械立体车库设备的土建、消防、照明、通风、排水等专业的工程设计，并对各专业的设计施工图会签确认，若有预留预埋项目应提前向招标人和施工单位提出要求，实施时须派人员来场协助指导及预留预埋项目验收。
2．所有机电设备、材料的供应：包括金属结构，如钢架、车台、横移导轨等；存取车操作面板及相应辅助设备；传动原件：所选马达应运转平稳、噪音小，且应附刹车装置；动力配电系统设备：设备所需电控箱、各类行程开关、电缆、桥架等（招标人负责至立体车库每个控制区控制点，控制点的下端配置及内部相应的开关配置、线路、电控箱、各类行程开关、电缆、桥架等由投标人完成），以及安装所需的连接件、预埋件、材料辅料、涂装等。
车库的总体结构参数与计算
无避让定轨道立体车库的结构参数和计算1、本车库的适用车型本车库是针对目前国内普遍使用的轿车和家庭乘用车而研发的，适合在楼前、屋后、地下室的零星场地上建造，例如超市、商场、机关、大型酒店、企事业单位、居民小区等停车位不足的场所。
本车库设计容许停车的车辆最大外形尺寸长X宽X高为5000mm X 2000mm X 1800mm，容许最大重量不超过2000kg，车库的总体规格尺寸长X宽X高为5800mm X 2700mm X 4640mm 分两层，下层高度为2000mm。
一、车库钢结构构架钢结构是整个车库的支撑部分。
目前立体车库多采用钢结构或混凝土结构。
针对钢结构可靠性高、制造简便、施工工期短等优点,车库整体采用钢结构建造。
在设计中,首先要保证车库有足够的安全性,即使系统有足够的刚度与强度,同时考虑车库建造的经济性,需对钢结构部分进行优化设计。
车库是一个受力比较复杂的系统,针对车库规模的不同,可以对其受力情况做适当的简化。
本文所设计为一小型车库,所以在设计过程中,在不影响其安全性的前提下,对其受力情况与模型进行了适当的简化。
1.上载车板强度、刚度计算其三维立体图为先对载车板受力模型简化得下图：上载车板受力简化图上载车板是用普通碳素钢Q235,其比例极限σp≈200MPa, 弹性模量E≈200Gpa, 屈服应力σs≈235MPa，强度极限σb≈380MPa。
图中力F1、F2是汽车本身的重量通过轮胎对载车板施加的力(考虑两轮胎作用点距离？)，力F A、Fc是圆柱滚子对载车板的支撑力，力F B是转盘对载车板的支撑力。
对载车板建立剪力、弯矩方程：又平衡方程∑M A =0、∑M B =0、∑M C =0得到A、B与C端的支反力分别为：F A =1500×F1/1600=15F1/16F B1 =100×F1/1600=F1/16F B2 =100×F2/1600=F2/16F B = F By1 + F By2 =（F1+F2）/16F C=1500×F2/1600=15F2/16取D处截面，作用有载荷F1,故应按梁段AD与DB，分段建立剪力、弯矩方程。
经济型立体车库系统的参数及特点
经济型立体车库系统的参数及特点
经济型立体车库的主要特点在于：性能价格比高，车库每车位售价在(20 000～50 ooo)元之间，比起多数城市里平均100 000元以上的车位价格来说，性价比优势明显，适应性强，运行稳定且功耗小，易于维护.其主要参数如下<引：1)允许停车规格：外形尺寸，长×宽×高≤5000×1 850×1 550 mm;重量≤1800 kg。
2)允许停车数量：7辆。
3)存取车控制方式：手动自动均可。
4)电机功率：升降电机，2.2 kW;平移电机，00.2 kW。
5)运行速度：升降速度，6 m/min;横移速度，6.8 m/min。
本立体车库已经投入使用，系统运行稳定可靠，是解决小区停车难的良好举措.同时该系统易于扩展，对于多车位车库设计有重要的参考价值.。
立体车库相关的技术指标
立体车库相关的技术指标(1)应用模型大多数汽车形状根据标准生产,能根据不同的汽车大小,选择合适的模型,设计可以用在标准模型尺寸,请参阅表1到4,根据运动精度的访问设备在各个方向上增加安全系数,一般取200 - 300毫米,山上和计算停车停车空间。
(2)利用有限的能力和容量利用率和访问时间公园占地更多车辆的容量是最大的是最基本的立体车库的设计目标,同时尽量缩短车库存取时间。
青岛德通立体车库有限公司,强大的科研力量,能满足机械停车设备的研究和开发模型、组件设计、分析、仿真和实验,如研究和开发的需要,对新产品的开发、试验、鉴定提供了可靠的保证。
目前,公司已形成了从市场调研、产品规划、设计、仿真、结构设计等科学研究和开发,产品生产能力。
2.立体车库选型机械式在设计和选择库型时首先应考虑以下因素:停车库的库容量、停放车辆的规格、停车库的存(取)车时间、停车库所服务的区域半径、车位周转率、管理与收费方式等，同时必须考虑土地价格、土建成本，设备投资以及投资回报率等因素(''I.一般情况下.不同类型的机械式停车设备都有其独特的优点，只有正确选用，才能充分发挥停车设备的作用。
(1)应用模型大多数汽车形状根据标准生产,能根据不同的汽车大小,选择合适的模型,设计可以用在标准模型尺寸,请参阅表1到4,根据运动精度的访问设备在各个方向上增加安全系数,一般取200 - 300毫米,山上和计算停车停车空间。
(2)利用有限的能力和容量利用率和访问时间公园占地更多车辆的容量是最大的是最基本的立体车库的设计目标,同时尽量缩短车库存取时间。
青岛德通立体车库有限公司,强大的科研力量,能满足机械停车设备的研究和开发模型、组件设计、分析、仿真和实验,如研究和开发的需要,对新产品的开发、试验、鉴定提供了可靠的保证。
目前,公司已形成了从市场调研、产品规划、设计、仿真、结构设计等科学研究和开发,产品生产能力。
2.立体车库选型机械式在设计和选择库型时首先应考虑以下因素:停车库的库容量、停放车辆的规格、停车库的存(取)车时间、停车库所服务的区域半径、车位周转率、管理与收费方式等，同时必须考虑土地价格、土建成本，设备投资以及投资回报率等因素(''I.一般情况下.不同类型的机械式停车设备都有其独特的优点，只有正确选用，才能充分发挥停车设备的作用。
毕业设计立体车库设计说明书
毕业设计立体车库设计说明书本立体车库设计采用了现代化的空间设计理念和结构技术，旨在为用户提供更加便捷和高效的停车解决方案。
以下是本设计的详细说明书，包括设计原理、结构特点、功能特性等。
一、设计原理本设计遵循以下原则：1、空间充分利用：采用立体结构设计，使车位数量大幅度提升，使得有限的空间能够最大限度地使用。
2、结构力学稳定：采用窄跨度+高强度的钢梁加以加固支撑，有效承担楼层间的载荷，保证结构稳定而牢固。
3、安全可靠：采用多项安全措施，如紧急停机、防坠落等，以及配备消防设施，保证用户停放汽车的安全。
4、环保节能：整个车库的运行可以实现全自动化和智能化管理，减少人工干预，节能潮⅛°二、结构特点1、采用立体结构设计，单个车位标准面积为2.5m×5m,可同时停放两辆轿车。
2、主要结构采用高强度的钢梁、螺栓连接和锚固方式，支撑柱体为高强度混凝土材料^成。
3、每一层均配有消防灭火器和应急灯具，在紧急情况下可以快速疏散。
4、配备紧急停机装置，保证在停车中出现安全问题时立即冻结动作。
5、配备防坠落防护网，以保证行人和车辆的安全。
6、整个车库可实现智能化运行，配备自动信号控制和计算机辅助管理系统。
三、功能特性1、车位数目丰富，能够满足消费者停车的需求。
2、标准车位设计，能够满足不同类型的汽车停放需求。
3、运行噪音低，对周围居民环境安全造成的影响小。
4、全自动化管理，节约人工成本。
5、快速响应及处理突发事件，缩短居民疏散的时间。
四、运行流程整个车库的运彳亍过程如下：1、车主在入口处的自动支付系统上进行支付及登记，随后进入车库。
2、根据系统指示，车主将车辆停放在智能升降机上，并离开车库。
3、智能升降机会将车辆移至指定楼层停车位，并进行安全固定。
4、车主在出口处自动支付系统上进行结算并取车。
五、总结本立体车库设计结构稳定、安全可靠、环保节能，并且具有丰富的功能特性，为用户提供了高效、便捷的停车方案。
立体车位尺寸国标
立体车位尺寸国标
立体车位尺寸国标
立体车位尺寸国标
立体车位尺寸国标是指针对立体停车机械设备和系统的车位尺
寸规定。
该规范旨在保证立体停车设备的可靠性和安全性，同时满足车辆的停放需求。
根据《立体停车设备设计规范》（GB 50998-2013）的规定，立体车位应具备以下尺寸要求：长度应不小于5.0m，宽度应不小于2.3m，高度应不小于1.5m。
此外，为了确保车辆的安全，车位底部应设置防坠安全措施，如防坠钢板、防坠网、防坠挡板等。
同时，车位的内部应平整且无障碍物，以便车辆进出停车位时不会受到影响。
在立体停车场设计中，应根据车位数量和停车需求进行合理布局和设计，以达到最大化停车效率和空间利用率的目的。
- 1 -。
立体车库技术要求
机械式停车设备招标文件1.项目概述2.招标设备清单及招标内容2.1招标设备清单2.1.1招标设备名称：机械式停车设备2.1.2停车数量：停车位不少于173个，其中立体停车位不少于165个。
2.1.3 机械式停车设备型式：二层升降横移式。
2.1.4 驱动方式：电机驱动链条，一机一板。
2.1.5 容车种类：轿车。
2.2 招标内容大厦负二层所需机械式停车设备全部设备、材料、随机备品配件及专用工具，运抵买方工地现场，卸货、就位，负责安装、调试，直至买、卖双方及买方所在地质量监督部门共同验收合格，获得质量监督部门发给的使用许可证，交付买方使用，即交钥匙工程。
2.3 主要技术参数：说明：机械式停车设备布置详见附件：金城科技大厦地下负二层平面图。
停车位置及数量为参考。
生产加工前应现场复核尺寸。
3. 技术要求及有关规范3.1 有关要求：3.1.1机械式停车设备的设计、制造、安装和验收应符合如下标准和规范：(机械式停车设备的设计、制造、安装和验收应符合(包含但不限于)以下最新国家及行业标准和规范。
)JB/T8910-1999升降横移类机械式停车设备JB/T8713-1998 机械式停车设备类别、型式及基本参数GB17907-1999机械式停车设备通用安全要求GBT3805-93特低电压极限值GB/T3811-2008起重机设计规范GBT4942.2-93低压电气外壳防护等级GB50067-1997汽车库设计防火规范JGJ16-2008建筑电气设计规范3.1.2投标人应选择可靠、方便、简易的操作方式。
3.1.3投标人应充分考虑到机械式停车设备的安全性和可靠性，如在使用过程中由于设备自身原因发生的一切事故，均由卖方负责。
3.1.4卖方提供的设备，工作时的噪音，应符合环保要求。
3.1.5 投标人能否提供投标设备保险，如能提供，在“投标一览表”中注明，并标明单位车位的保额及投保年限。
3.2 技术要求：3.2.1 焊接：应符合JC/T532-2007建材机械钢焊接件通用技术规程的规定。
立体车库的净高和高度有什么要求-你知道吗？
立体车库的净高和高度有什么要求，你知道吗？在立体车库的设计中，设计师会根据客户项目地点的特点来选择立体车库的类型。
本文从立体车库的高度及净高要求入手，讲述立体车库设计中在层高上经常遇到的一些问题。
立体车库的出现主要是由于汽车数量的急剧增加以及停车场地的面积狭小所导致的。
空间有限，立体车库无限。
为了增加停车位，人们向纵向高度上做文章，利用停车设备建设立体车库增加停车位。
文章图来自武汉天马华源分类按照国家的相关标准立体车库可以分为9大类：升降横移类、垂直升降类、平面移动类、巷道堆垛类、简易升降类、垂直循环类、水平循环类、多层循环类、汽车升降机类。
莱钢泰达做为业内实力雄厚的立体车库厂商可以生产其中的7大类50多种停车设备产品，是产品线覆盖面最广的立体车库公司。
项目特点根据立体车库的项目地点，从某种意义上我们可以把立体车库分为：地上、地下、地上地下结合等三种类型。
因为地下型会增加土建成本，所以目前大多数立体车库属于建于地上的产品类型，即70%以上的是升降横移类立体车库产品。
而升降横移类产品中，又以二层升降横移类最为常见。
很多房地产项目的地下室都建设了此类立体车库产品。
高度在地域空旷的地方，如果层高没有限制，立体车库最高可以建成25层的塔式建筑。
其结构形式可以为混凝土建筑亦可以为全钢结构形式。
如果高度有限制，也可以建成为地上与地下结合的25层建筑。
升降横移类立体车库中建设难度最大的是正五负三8层升降横移产品。
山东青岛的帝威国际大厦立体车库产品其中的典型案例之一，并且至今使用状况良好。
层高建设常见的地下室二层升降横移式立体车库需要的净高一般为3.65米。
大多数新建房地产项目的地下室在设计时都已经考虑到了建设立体车库的需求。
有些地下室高度达到了3.65米，但是因为有排风管道而导致净高减少，因此低于3.65米的净高是没有办法建设二层升降横移类立体车库的。
随着经济的发展，消费能力逐渐提高，城市中心地带高端仓储式全自动立体车库也越来越多。
无避让立体停车库总装图参数说明
标准输入电源
三相5线制AC 380V/50Hz
输入电源范围
电压三相325V～480V，频率50Hz±5％
运动方式
移动－转动－升降
电机功率
升降：2.2 KW移动：0.75 KW，
转动：0.25 KW，
运行时间
升降：29S/32S、转动：15S，移动：20S
存、取车单程时间
≤70S
控制方式
遥控操作或按键操作
以上资料由锐达工作室整理，全套图纸请咨询腾讯软件球球：1157150570
无避让立体停车库
无避让立体车库从总装配图中可以看出主要由四部分组成：
1、升降系统
2、转动系统
3、移动系统
4、载车板
无避让停车设备技术参数
YLB1T（室外型）
YLB1D（室内型）
备注基本参数占地源自装尺寸（长×宽）5500×2600（mm）
设备安装高度
3800mm
3500mm
不含轨道基础高度
设备前方通道最少净宽度
运行噪音
≤70DB
使用环境温度和湿度
－10℃～＋40℃（不结冰），35~85%RH(不结露)
安全保障装置
1．动态防坠落锁定机构；2．上升到位闭锁保护机构；
3．断电自锁保护机构；4．人机误入保护装置；
5．相邻及对面互锁保护；6．声、光报警提示；
7．双保险限位传感器；8．过流过载保护；
9．欠压相序保护；10．车辆超高报警保护装置（选装）。
3.8m
设备自重
1.5T
不含轨道基础件
停车规格
上层停车尺寸（单位mm）
（长×宽×高）
5000×1950×2000
5000×1950×1550
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术标准和要求1.项目概述1.1招标设备名称：升降横移类机械式停车设备1.2停车数量：机械停车位74 个，设备层数、容车规格及车位数如下：1.2.1两层升降横移机械式停车设备，车位数68 个容车规格:≤长5000mm×宽1900mm×高1550mm,2000kg；≤长4500mm×宽1900mm×高1550mm,2000kg；1.2.2两层简易升降机械式停车设备，暂定车位数6 个（3套）容车规格:≤长5000mm×宽1900mm×高1550mm,2000kg；≤长4500mm×宽1900mm×高1550mm,2000kg；车位数为固定车位数，投标人按照固定车位数及容车规格进行投标。
1.3驱动提升方式：电机驱动+链条提升，一机一板1.4容车种类：轿车1.5供电：双路供电，三相380V，50HZ2.招标范围宿迁凤凰文化广场项目所需机械式停车设备全部设备、材料、随机备品配件及专用工具，运抵买方工地现场，负责安装、调试，直至买、卖双方及买方所在地质量监督部门共同验收合格，获得质量监督部门发给的验收合格证，交付买方使用，即交钥匙工程。
1. 机械立体车库设备深化设计内容：1.1 机械立体车库设备系统的详细设计方案：含设计说明书、平立剖结构图，设备清单、性能特点说明及有关样本资料等。
1.2 机械立体车库设备系统的全套安装施工方案，操作说明书及投标人认为必须提供的其他资料。
1.3 中标后配合并协同主体设计单位完成机械立体车库设备的土建、消防、照明、通风、排水等专业的工程设计，并对各专业的设计施工图会签确认，若有预留预埋项目应提前向招标人和施工单位提出要求，实施时须派人员来场协助指导及预留预埋项目验收。
2．所有机电设备、材料的供应：包括金属结构，如钢架、车台、横移导轨等；存取车操作面板及相应辅助设备；传动原件：所选马达应运转平稳、噪音小，且应附刹车装置；动力配电系统设备：设备所需电控箱、各类行程开关、电缆、桥架等（招标人负责至立体车库每个控制区控制点，控制点的下端配置及内部相应的开关配置、线路、电控箱、各类行程开关、电缆、桥架等由投标人完成），以及安装所需的连接件、预埋件、材料辅料、涂装等。
3．机械立体车库设备系统全部工艺设备的安装和调试。
4．全部工程的验收、培训和移交：投标人必须按国家与宿迁市主管部门对机械立体车库设计施工的有关规定、本招标文件所附图纸及技术要求，对投标的设备进行合适的选择，选用适当的设备品牌与型号，以确保立体停车设备符合设计及使用要求。
有关设备的分项详细报价应填入“报价分项报价表”中。
对虽未详细列出并说明但为机械立体车库系统安装与运行不能缺少的部件亦包括在本次招标范围内，由中标人提供。
5．除上述要求外，中标人还需负责与该工程报审、验收、运行、使用、保修有关的下列工作：负责设备的验收工作。
提供进口设备、部件、材料清单，包括规格型号、产地。
提供各类工作与建议，包括机械立体车库设备操作手册、维修保养规程、备品备件与专用工具清单及价目表、设备维修支持系统（包括维修零件供应地点、维修承诺条件）、设备保修期间的工作计划，保修期后的服务承诺与一般收费标准等。
按招标文件的要求提交所报价产品的生产许可证、设备及主要系统部件的产品样本等。
编拟并提供详尽的施工组织计划、包括工程进度计划、钢结构安装施工方案、设备安装调试规程与方案、对设备使用单位的培训方案、设备的验收与移交方案等。
二、技术规格、参数及要求招标设备的方案及技术要求详见招标文件所附电子版设计图纸。
下述有关技术描述如与设计图纸有冲突，应以设计图纸为准。
升降及横移电机推荐采用合资及以上产品，可编程控制器、可编程扩展器、可编程形状电源、电源干扰滤波器、中间继电器、光电传感器、紧急停按钮、限位开关、小型限位开关采用进口件产品。
框架部分、轴承、链条、钢板及其钢制品应由国内知名厂家生产（如马钢、莱钢或宝钢、苏州环球、杭州东华或者技术参数不低于上述品牌的产品）。
投标人可根据本招标文件的技术要求，选用推荐的品牌产品投标。
（1）、技术标准1、对机械停车设备设计、制造、安装和验收应符合如下标准：GB17907-2010机械式停车设备通用安全要求GBT3805-93特低电压极限值GB3811-83起重机设计规范GBT4942.2-92低压电气外壳防护等级GB50067-1997汽车库设计防火规范JGJ/T16-92建筑电气设计规范以上标准若有新规，以最新规定实施。
2、技术规范2.1 焊接：应符合JC532的规定。
2.2 表面处理：表面喷漆防锈处理。
2.3 联结形式：车库立柱与行架间不得焊接，必须用螺钉联接。
2.4 外观质量：车库构件的外表面应平整，不得有明显凹凸不平等影响外观质量的缺陷。
2.5 立柱与立住：立柱与立柱横向、纵向距离偏差≤±2MM。
2.6 立柱：立柱上下倾斜≤±5MM。
2.7 导轨间距：误差≤±3MM。
2.8 移动架装配：必须保证传动轴空载时灵活，手可转动。
2.9 移动架安装板与底板应保持平行。
2.10 移动架联轴器应安装在同一轴线上，转动灵活，不得有强制装配现象。
2.11 无承载运行：应无异常响声和振动，升降时无停顿，车板平移定位准确，按设定程序运行。
各保险开关手动时应起到保险作用，车长光电扫描开关被挡急停。
2.12 承载运行：运转时无异常响声和振动，升降无停顿现象，车板平移平稳定位准确。
2.13 安全系统2.13.1机械结构的设计应尽量避开对人员造成可能的伤害。
电气控制装置在操作时间触及件不应带电。
电气控制装置的设置，应避免车库运行时操作人员偶然的人为错误接触，即使发生错误动作也能确保设备和人员的安全。
2.13.2车库应安全接地。
（2）、主要技术参数：容车尺寸及重量：长5000mm×宽1850mm×高1550mm，载重2000kg长4500mm×宽1900mm×高1550mm，载重2000kg1、两层简易升降类（四柱）技术规格各厂家自报2、两层升降横移类技术规格表2.1.2安全装置系统要求：（1）运转中警告装置：当停车设备运转时，即启动红色转警示灯及电子蜂鸣器，警告使用者、行人及来往注意。
（2）紧急停止按钮装置：操作盘上设有紧急按钮（大型红色扣），当遭遇特殊紧急状况时，按下按钮，则所有机械即刻动作停止，同时状况若未解除前，则停车设备不会启动。
（3）欠逆相保护装置：控制回路对于电力电源之欠相、反相时，必须予以检出，并禁止马达运转，以确保整体设备之安全。
（4）电力过负荷保护装置：当马达之电力使用超过负荷时，过负荷保护装置启动，电源立刻切断，保护马达主机不至受损及车台上车辆之安全。
（5）入口处光电开关：当有异物入设备区时，所有机械动作停止，以确保进出中之人、车安全，同时紧急按钮未解决及在状况若未解除前，则停车设备不会启动。
（6）车轮定位装置：限制车辆停放位置，以免造成上升时碰撞设备，并可防止车辆滑动，并设置水平定位行程开关。
（7）在安全电眼作动或按下紧急停止按钮时，状况若未解除前，则停车设备不得启动。
（8）连锁装置：应设定升降及横移定点相互连锁，以防升降车台与横移车台产生重叠或碰撞之情形。
另应有可自动检出行程时间异常时可令马达断电停止之措施。
（9）松索检知装置：升降车台应设松索检知装置，防止车台因意外断索等造成车台倾斜或坠下，以确保车辆及人员之安全。
（10）防坠落装置采用电磁式防坠装置。
当升降车台上升至上定位时，应设安全挂钩，以防止车台因意外断链及马达刹车失灵时造成车台坠下，以确保车辆及人员之安全。
（11）防止横移逾限装置：于横移导轨终端应装设止档块，防止横移逾限而损坏设备或车辆。
（12）上下定位极限开关：应设有上、下限定位开关，来定位升降台之上升、下降。
（13）上升终点极限开关：当升降车台上升时，于上限定位极限开关上应设终点极限开关，以确保升降车台于上升时免发生过行程之危险。
（14）断电制动装置：横移或升降车台之电动机电源中断时，电磁刹车器立即启动，防止继续行走及避免升降车台于静止时自然下降。
（15）警示标语及操作说明：机械停车区之适合位置设置操作说明牌、注意事项告示牌、最大容车尺寸告示牌、倒车入库或前进入库标示牌及公司电话和二十四小时服务电话等。
（16）过电压保护装置：控制回路在电压过大时在PLC前端切除控制回路电源，以免PLC损坏。
（17）车长检查装置：车辆停于车台板上，必须有车长检出装置，以防止设备在运转过程中损坏。
（18）各区安全护栏：防止人员进入车库非正常进出位置，各区之间应设置安全护栏。
（19）时程保护装置：设备控制程序有针对升降时间及横移时间的自动侦测功能，当因限位开关失灵或碰到异物造成升降或横移时间超时，电机都会自动停止运行，并故障报警，同时故障未解除前，设备无法运行。
（20）车辆重量检知装置：防止超重车辆停放导致电机超负荷运转。
2.2. 其它要求2.2.1投标人应选择可靠、方便、简易的操作方式。
2.2.2投标应充分考虑到机械停车设备的安全性和可靠性，如在使用过程中由于设备自身原因发生的一切事故，均由卖方负责。
2.2.3卖方提供的设备，工作时的噪音，应符合环保要求。
3. 其他要求3.1投标人必须对本次招标的全部内容进行投标；否则，招标人不予接受。
3.2本次招标对各主要部件的要求：电机采用推荐品牌产品，可编程控制器、可编程扩展器、可编程形状电源、电源干扰滤波器、中间继电器、光电传感器、紧停按钮、限位开关、小型限位开关采用不低于合资品牌的系列产品。
轴承、链条、钢丝绳、钢板及其钢制品应由国内知名厂家生产（如宝钢、莱钢、马钢或同级品）。
投标人可根据本招标文件的技术要求，选用推荐的品牌或相当于此的产品投标。
3.3文件、资料的提供3.3.1 投标人在投标文件中应提供相关资质证书及其他资料。
（1）企业营业执照；（2）法人委托授权书；（3）国家特种设备制造许可证、许可明细表；（4）国家安装维修资质证书。
（5）质量管理体系认证证书；（6）所报车型的型式试验报告；（7）有关业绩清单；（8）售后服务承诺；3.3.1.1 投标人在投标文件中应提供设备制造商相应资质证书；4.3.1.2 投标人在投标文件中应提供立体停车库安装、维保资质证书。
3.3.2 投标人应随同投标文件提供设备性能说明书、产品样本等。
3.3.3 投标人在投标文件中应提供其投标设备在南京及周边地区备品配件库及供应情况。
3.3.4中标人中标后7天内，向买方提供设备基础图；在设备到货前，向买方提供设备操作规程和使用说明书、维护手册和保养修理所需要的各种机械、电气资料。
3.3.5 卖方在设备交货时，应同时向买方提供设备装箱清单、有关测试、检验报告、产品合格证书；所提供的设备或部件，如有国外制造的，除提供上述资料外，还应提供原产地证书、报关资料、完税手续及检验检疫证明。
