定向钻穿越扩孔中泥抱钻和台阶问题的解决措施
定向钻穿越扩孔中泥抱钻和台阶问题的解决措施1王跃军中国石油管道局工程有限公司第四分公司, 河北廊坊, 065000摘要：在软硬交替的地层中，极易发生泥抱钻和扩孔时产生台阶的现象。
采取正确的应对措施，解决了泥抱钻和台阶问题，保持孔洞通畅，这样就给下道工序—管道回拖，打下了坚实的基础。
关键词：定向钻; 泥抱钻; 台阶; 中心定位器; 加强级钻杆定向钻穿越施工，由于不可控因素众多，地下情况复杂，施工难度大，风险高。
在软硬交替的地层中，极易发生泥抱钻和扩孔时产生台阶的现象。
一旦发生，会出现中心定位器和牙轮钻头被岩屑包裹而导致无效切削，使单根钻杆扩孔用时大幅度增加，同时会产生台阶。
如果解决不了，轻则会使本次扩孔失败，更换钻具再次扩孔；重则会出现塌孔，导致孔洞作废，要重新选择地点再次穿越；会造成直接的经济损失和工期延误。
如果采取正确的应对措施，解决了泥抱钻和台阶问题，保持孔洞通畅，这样就给下道工序--管道回拖，打下了坚实的基础。
在西二线广南支干线芦苞涌定向钻穿越施工中，该技术得到了充分的应用。
作者简介：王跃军，高级工程师，研究方向定向钻进技术，邮箱：cy-wyj@。
2019年8月 第4期 No.4 Aug.,2019《非开挖技术》杂志社TRENCHLESS TECHNOLOGY MAGAZINE1.工程简介西二线广南支干线芦苞涌定向钻穿越位于广东省佛山市三水区芦苞镇，穿越包含2条管道，分别为输气管道Φ1016×21mm，硅管套管Φ114×6.0mm，穿越工程等级为大型，穿越实长为874m，穿越地层主要为泥质砂岩与粉质粘土互层。
泥质砂岩属于中等硬度岩石，比花岗岩软，但是在施工中产生的岩屑和粉质粘土混合极易对大口径钻具产生泥抱钻现象，而使扩孔器在中心定位器后面发生无效切削的现象。
在芦苞涌定向钻穿越施工到最后一级54〃扩孔时就发生了此现象。
图1 定向钻穿越施工断面图2.施工难点分析芦苞涌定向钻穿越在完成前五级扩孔后，当最后一级（第六级）54〃扩孔到300米时，突然发现扭矩增大卡钻频繁，单根钻杆的扩孔用时剧增到220分钟，比原位置第五级扩孔的单根钻杆用时100分钟提高了一倍以上，当机组向项目部汇报此情况后，项目经理牵头到施工现场实地查看，经过机组技术人员和项目部技术人员共同分3.解决策略由于单根钻杆扩孔时间很长，开始分析为钻头磨损加上岩屑堆积和泥抱钻现象，采取退出中心定位器和岩石扩孔器，用筒式扩孔器洗孔，将堆积的岩屑趟平，尽可能的携带出来。
市政、油气管道工程水平定向钻简介_ppt课件
钻孔穿越曲线设计的一般原则：
钻进曲线设计和规划是成功穿越钻进最重要的因 素之一，尤其要重视以下的原则，保证安全施工： 1．在作钻进规划时，计划导向孔离地下公用管线 或其它障碍物的最小净空是非常重要的。因为扩 孔器必定穿过整个钻孔，足够的净空是非常重要 的。同时，也允许钻头在定位时有点偏差。 2．钻进规划软件考虑到了钻杆和管线的曲率半径 因素，以便提供规划钻进路径要求的数据；要注 意的是：钻头的入土点和出土点的地面的标高情 况，对曲线的布局有一定的改变。
穿越施工分为二个阶段
第一阶段是按照设计曲线尽可能准确的钻 一个导向孔； 第二阶段是将导向孔进行扩孔，并将产品 管线（一般为钢管，PE管道，光缆套管） 沿着扩大了的导向孔回拖到导向孔中，完 成管线穿越工作。
鉆导向孔
预扩孔
回拖管道
水平定向钻施工的特点：
1．定向钻穿越施工具有不会阻碍交通，不会破坏 绿地，植被，不会影响商店，医院，学校和居民 的正常生活和工作秩序，解决了传统开挖施工对 居民生活的干扰，对交通，环境，周边建筑物基 础的破坏和不良影响。 2．现代化的穿越设备的穿越精度高，易于调整敷 设方向和埋深，管线弧形敷设距离长，完全可以 满足设计要求埋深，并且可以使管线绕过地下的 障碍物。
水平定向钻机系统组成
各种规格的水平定向钻机都是由钻进系统、 动力系统、控向系统、泥浆系统、钻具及 附助机具组成，只是采取了不同的安装方 式或结构，它们的一般结构及功能介绍如 下： 1 钻进系统： 2 动力系统：3 控向系 统：4 泥浆系统： 5 钻具及辅助机具
第二章 施工设计和施工前的准备
非开挖穿越施工的关键是作好穿越曲线即导向孔 曲线的设计和地质勘察。 穿越曲线的设计和施工受许多因素的制约，其中 最主要的是施工现场的地上和地下条件，地上条 件包括地形，地貌以及周围建筑物，道路，河流 等； 地下情况包括原有地下管道，地下水和地质结构 等，因此，在穿越曲线设计和施工之前必须进行 详细的现场勘察，取得第一手的地质资料，为编 制施工方案和计算工程造价提供依据。
定向钻穿越工程施工方案
9-1/2 ″牙轮钻头 +造斜短节 +7″无磁钻铤 +5-1/2 ″钻杆 控向对穿越精度及工程成功至关重要，并直接关联到主管穿越。 在开钻前仔细分析地质资料，确定控向方案，泥浆与司钻重视每一个环节， 认真分析各项参数，互相配合钻出符合要求的导向孔，钻导向孔时，随时对照 地质资料及仪表参数分析成孔情况，达到出土准确，成孔良好。
求的泥浆，措施如下：
a) 水源就近取用河水，用水泵输送至水罐内，在水罐中沉淀、过滤，并对
水质进行化验，达到使用要求后配浆。
b) 按照指定的配比用一级膨润土加泥浆添加剂，配制性能满足要求的泥
浆。
c) 回流泥浆的处理： 钻机场地和管线场地各有一个返浆收集池， 各有一套
回收系统。泥浆通过泥浆池收集，再经过回收系统处理后再利用。
地锚坑中心线在穿越管线中心线上，地锚坑尺寸为 6m× 4m×1. 8m。挖泥浆 池及地锚坑时要留出足够边坡，泥浆池及地锚坑尺寸如图所示：
20m 3m
20 泥 浆 池
14
地锚坑
4m
６ｍ
6m
地锚坑完成后，将地锚放入，用混凝土加固。如下示意图：
3.3 入土点钻机场地和出土点平面布置示意图 参见附图一和附图二 钻机场地平面布置图和出土点场地平面布置图。
第三部 分： 技术部 分
500 米至 900 米的中距离穿越：包括三宝沥水道（ Φ660，900 米 ）、卢四 顷水道穿越（ Φ 660， 760 米）、十二股涌水道穿越（ Φ762，690 米）。 1) 钻机及配套设备就位 : 将钻机就位主管穿越中心线位置上，钻机就位完成后， 进行系统连接、试运转，保证设备正常工作。 2) 测量控向参数 : 按操作规程标定控向参数，为保证数据准确，在管中心线的不
定向钻施工方法介绍
定向钻中的主要数据
导向孔作业关键要把握住2 个角度、1个工具面和4个 数据（4个数据时依据探头 测定的2个角度和输入的钻 杆长度计算所得）：
INC（倾斜角）
AZ （方位角） HS （工具面） ELVE（标高）
AWAY（水平长度） MD（实长）
RIGHT（水平偏差）
定向钻可以调整角度的原理
1°--2°的角度
工，特殊情况下可以采用12 ″的钻头施工，在进行岩石 地质穿越时还需要增加泥浆马达。 普通地质一般不采用泥浆马达钻孔，而是直接采用钻机 本身的推进和旋转功能进行钻进施工。坚硬地质由于钻 机本身的旋转速度有限，同时由于钻机旋转钻进只能钻 进直线，因此必须加装泥浆马达，利用泥浆马达的高速 旋转进行钻孔施工。
4.3.2人工磁场线圈的角点采用木桩固定，保持四边笔直减少测量误差 。线圈的宽度以3倍的探头深度为宜，也可以取3倍于设计曲线的最深 值，长度不易过长，以免造成电阻过大，电流小而影响测量的真实度 。线圈所使用的的导线截面积在10mm2以上为宜，
• 4.3.3在钻头进入人工磁场后的下一根钻杆钻进完成时进行测量 偏差。测偏时首先根据控向员的指令接通电源为线圈供电，供电 设备选用现场的直流电焊机（或两块电瓶串联），通直流电的电 流以70～80A为宜。测量完成后断开电源，重复测量2～3次取平 均值做为当时的偏差量。进入磁场后每钻进一根钻杆测量一次， 对比前后测量结果及时发现偏差和偏差趋势，如果不在标准要求 范围内需及时纠偏或将钻进钻杆抽回至满足曲线要求处后重新钻 进调整。
择进行司钻操作。控向人员根据测定的角度数据，输入钻进的钻 杆长度，由计算机程序自动计算当前钻头的三维坐标，控向员根 据当前数据制定下一步钻进计划，并提供给司钻。
数据传输示意图
定向钻施工工艺

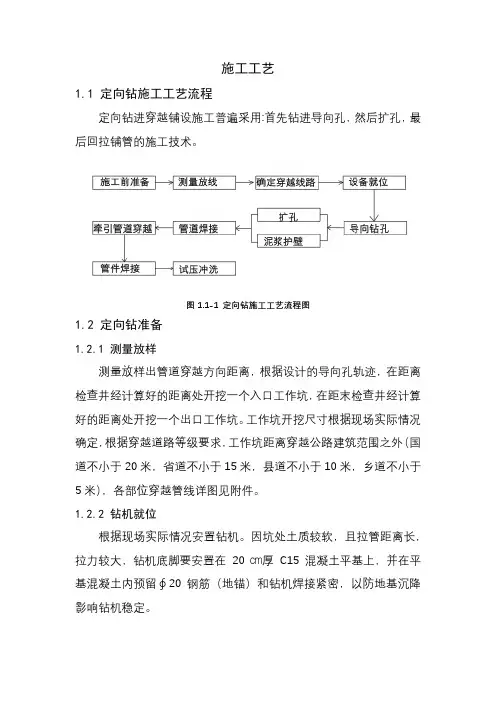

施工工艺1.1 定向钻施工工艺流程定向钻进穿越铺设施工普遍采用:首先钻进导向孔，然后扩孔，最后回拉铺管的施工技术。

图1.1-1 定向钻施工工艺流程图1.2 定向钻准备1.2.1 测量放样测量放样出管道穿越方向距离，根据设计的导向孔轨迹，在距离检查井经计算好的距离处开挖一个入口工作坑，在距末检查井经计算好的距离处开挖一个出口工作坑。
工作坑开挖尺寸根据现场实际情况确定，根据穿越道路等级要求，工作坑距离穿越公路建筑范围之外（ 国道不小于20米，省道不小于15米，县道不小于10米，乡道不小于5米），各部位穿越管线详图见附件。
1.2.2 钻机就位根据现场实际情况安置钻机。
因坑处土质较软，且拉管距离长，拉力较大，钻机底脚要安置在（20（㎝厚（C15（混凝土平基上，并在平基混凝土内预留∮20（钢筋 地锚）和钻机焊接紧密，以防地基沉降影响钻机稳定。
图1.2-1 定向钻1.3 导向钻进1.3.1 安装调试钻机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行位放线确定，钻杆中心与管道轴线应一致。
确定拉管机方位后，固定好钻孔机。
1.3.1 钻进在导向钻头中安装发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面向角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔轨迹进行对比，以便及时纠正。
地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进。
在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向头位置与钻进路线图的偏差，随时调整。
并把调整数值记录在“钻进位置”相应的表格中。
为保证导向头能严格按照操作人员发出的指令前进，需要在管道线路初步布点后对控制点进行加密加细。
间隔3m设中线、高程控制点，用木桩做出明显标志，并在桩点周围用混凝土砌出护墩加以保护。
控制人员严格按照点位，操纵仪器。
根据以往的施工经验，PE管在孔内拉动的过程中受重力的作用，会发生管道下沉现象。
