消防控制柜操作说明共40页
消防控制系统操作说明
消防控制系统操作说明消防系统操作规程(消防报警控制柜)一、火警的一般处理方法1、当发生火警时,应先检查发生火警的部位,并确认是否有火灾发生。
2、若确认为火灾发生,应将主机切换至自动状态,并立刻通知消防部门,组织人员疏散。
故障一般可分为两类,一类为控制器内部部件产生的故障,如主备电故障、总线故障等;另一类是现场设备故障,如探测器故障、模块故障等。
故障发生时,可按“消音”键终止故障警报声。
若主电掉电,采用备电供电,处于充满状态的备电可维持控制器工作8小时以上,直至备电自动保护;在备电自动保护后,为提示用户消防报警系统已关闭,控制器会提示1小时的故障声;在使用过备电供电后,需要尽快恢复主电供电并给电池充电48小时,以防蓄电池损坏。
若系统发生故障,应及时检修,若需关机,应做好详细记录。
若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽,待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键,调出启动方式菜单,可按“△=”、“=▽”键选择相应方式,按“确认”键存储,系统即工作在所选的状态下。
说明:手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作,手动允许时,面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后,系统自动进行的联动操作,其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时,面板上的“自动允许”灯亮部分自动允许只允许联动公式中含有“==”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
其选择方式包括“提示所有联动公式”、“只提示含‘==’的公式”以及“没有提示”三种方式。
四、总线制被控设备的手动启动与停动操作1、对外部设备进行手动启动操作的条件提醒用户注意,这些外部设备都是消防专用的。
错误的操作一方面可能导致不应有的损失;另一方面可能会消弱固有消防能力。

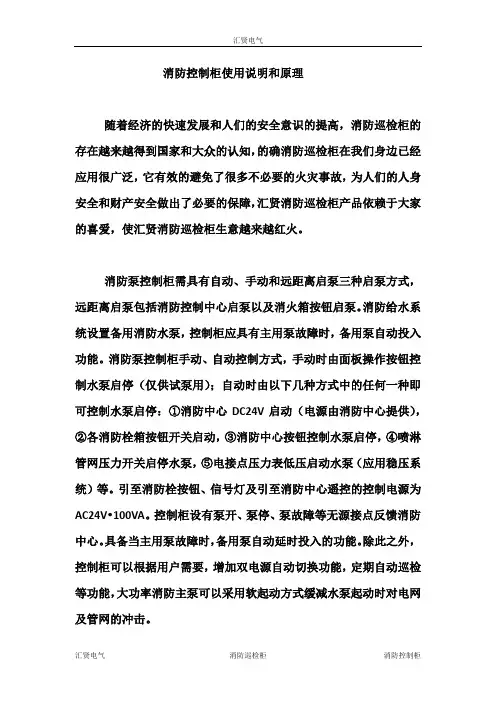

消防控制柜使用说明和原理
消防控制柜使用说明和原理
随着经济的快速发展和人们的安全意识的提高,消防巡检柜的存在越来越得到国家和大众的认知,的确消防巡检柜在我们身边已经应用很广泛,它有效的避免了很多不必要的火灾事故,为人们的人身安全和财产安全做出了必要的保障,汇贤消防巡检柜产品依赖于大家的喜爱,使汇贤消防巡检柜生意越来越红火。
消防泵控制柜需具有自动、手动和远距离启泵三种启泵方式,远距离启泵包括消防控制中心启泵以及消火箱按钮启泵。
消防给水系统设置备用消防水泵,控制柜应具有主用泵故障时,备用泵自动投入功能。
消防泵控制柜手动、自动控制方式,手动时由面板操作按钮控制水泵启停(仅供试泵用);自动时由以下几种方式中的任何一种即可控制水泵启停:①消防中心DC24V启动(电源由消防中心提供),②各消防栓箱按钮开关启动,③消防中心按钮控制水泵启停,④喷淋管网压力开关启停水泵,⑤电接点压力表低压启动水泵(应用稳压系统)等。
引至消防栓按钮、信号灯及引至消防中心遥控的控制电源为AC24V•100VA。
控制柜设有泵开、泵停、泵故障等无源接点反馈消防中心。
具备当主用泵故障时,备用泵自动延时投入的功能。
除此之外,控制柜可以根据用户需要,增加双电源自动切换功能,定期自动巡检等功能,大功率消防主泵可以采用软起动方式缓减水泵起动时对电网及管网的冲击。
当某区域内发生火灾时,按动消防PLC自动控制柜上对应区域的火警启动按钮,各相应的泡沫泵、消防水泵、电动阀将自动按顺序在最短时间内按预定程序开启,当灭火完成后按动相应火警复位钮,各相应电动阀将自动关闭,泡沫水泵、消防水泵自动停止。
当消防水泵房内设施处于自动控制状态时,请注意人身设备安全!消防泵房内设施均可处于手动状态,以备应急之需!。
消防控制柜操作说明
对日常检查中发现的问题及时 记录并报告,以便及时处理和
维修。
03
消防控制柜操作注意事项
安全注意事项
01
操作前应确保消防控制 柜已正确安装,并符合 相关安全规定。
02
操作时应穿戴适当的防 护装备,如防护手套、 安全鞋等。
03
操作时应保持清醒,避 免疲劳操作,以免发生 意外。
04
操作时应遵循消防控制 柜的操作规程,不得违 规操作。
经验。
模拟操作
02
通过模拟火灾场景,让操作人员进行实际操作,提高应对突发
事件的反应速度和准确性。
总结与改进
03
对演练过程中出现的问题进行总结分析,不断改进和优化操作
流程,提高操作水平。
THANKS
感谢观看
启动控制软件
系统自检
在控制柜面板上按下相应的软件启动按钮 ,启动消防控制软件。
启动控制软件后,系统会自动进行自检, 检查各部件是否正常工作。
关机步骤
01
02
03
关闭控制软件
在消防控制软件界面上选 择“退出”或“关机”选 项,关闭控制软件。
关闭电源开关
将控制柜的电源开关旋转 至“OFF”位置,观察控 制柜面板上的电源指示灯 是否熄灭。
消防控制柜操作说明
• 消防控制柜简介 • 消防控制柜操作步骤 • 消防控制柜操作注意事项 • 消防控制柜常见问题及解决方案 • 消防控制柜操作培训与演练
01
消防控制柜简介
消防控制柜的定义
01
消防控制柜是一种专门用于消防 系统控制的设备,它集成了消防 设备的控制、监测、报警等功能 ,是消防系统的重要组成部分。
操作过程中的注意事项
01

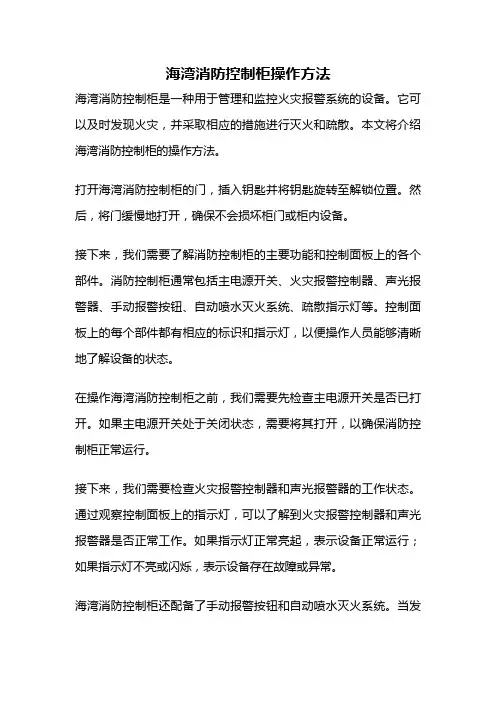

海湾消防控制柜操作方法
海湾消防控制柜操作方法海湾消防控制柜是一种用于管理和监控火灾报警系统的设备。
它可以及时发现火灾,并采取相应的措施进行灭火和疏散。
本文将介绍海湾消防控制柜的操作方法。
打开海湾消防控制柜的门,插入钥匙并将钥匙旋转至解锁位置。
然后,将门缓慢地打开,确保不会损坏柜门或柜内设备。
接下来,我们需要了解消防控制柜的主要功能和控制面板上的各个部件。
消防控制柜通常包括主电源开关、火灾报警控制器、声光报警器、手动报警按钮、自动喷水灭火系统、疏散指示灯等。
控制面板上的每个部件都有相应的标识和指示灯,以便操作人员能够清晰地了解设备的状态。
在操作海湾消防控制柜之前,我们需要先检查主电源开关是否已打开。
如果主电源开关处于关闭状态,需要将其打开,以确保消防控制柜正常运行。
接下来,我们需要检查火灾报警控制器和声光报警器的工作状态。
通过观察控制面板上的指示灯,可以了解到火灾报警控制器和声光报警器是否正常工作。
如果指示灯正常亮起,表示设备正常运行;如果指示灯不亮或闪烁,表示设备存在故障或异常。
海湾消防控制柜还配备了手动报警按钮和自动喷水灭火系统。
当发生火灾时,操作人员可以按下手动报警按钮,触发声光报警器响起,并通知消防人员进行灭火。
自动喷水灭火系统则会根据火灾报警控制器的信号自动启动,喷水灭火以控制火势的蔓延。
海湾消防控制柜还配备了疏散指示灯,用于指引人员疏散逃生。
在火灾发生时,疏散指示灯会亮起并显示疏散方向,提醒人员迅速有序地离开危险区域。
在操作海湾消防控制柜时,需要经常检查设备的工作状态,确保其正常运行。
同时,还需要定期进行设备的维护和保养,包括清洁设备表面、检查电源线路等。
如果发现设备故障或异常,应及时报修或更换设备,确保消防系统的可靠性和安全性。
海湾消防控制柜是火灾报警系统中至关重要的设备,它能够及时发现火灾并采取相应的措施进行灭火和疏散。
通过掌握海湾消防控制柜的操作方法,我们可以更好地保护人们的生命财产安全。
希望本文对大家有所帮助。
消防控制柜操作规范
赋安公司消防控制柜规范操作为了更好的保障商场的消防安全和设备的完好备用性,特规范消防控制柜的操作:
系统报火警,如何处理?
打开控制柜门-→按“F6”进行消音-→消音后,按“F5”进入控制界面,输入控制密码“0000”进入系统-→按“F4”复位,即可。
手自动更换,如何操作?
打开控制柜门-→按“F5”进入控制界面,输入控制密码“0000”进入系统-→按“F1”下拉按键进行选择到“设置”控制键-→按“F2”进入“设置”系统的“手自动更换”-→按“F1”选择手自动-→“F2”确定后-→按“F3”退出主系统,即可。
此是本系统日常的系统操作,请按操作执行!
注:白天调手动、晚间调自动。
西丽防损部
2005年2月22日。
消防控制柜操作说明培训课件
3 各操作开关说明
1)火灾断定
持续按下2秒
确认火警后,当需要释放被屏蔽的设备时,可按
键。
消防主机面板 2)火灾断定亮灯
【火灾断定灯】被点亮,被屏蔽的设备释放,并参与联动。
消防主机面板 1)火灾断定(解除时)
●火警消除后,按 复位 键,【火灾断定灯】被熄灭。
消防主机面板
3 各操作开关说明2
2)主音响停止
联动灯 产生联动时点亮
预警灯 火警预警点亮
故障灯
传输故障灯
发生故障时点亮
与BA系统通讯故障 时点亮
报警按钮灯
监管报警灯 接入主机的外部系
统动作时点亮
非地址手报报警 时点亮 手动灯
手动状态时点亮
开关注意灯
有故障或开关处于 不当位置时点亮
消防主机状态指示灯
燃气泄漏灯 燃气探测器报警时
点亮
备用电源灯 使用备电时点亮
R23Z主机火灾报警时的处置
水泵
• 按下手动启动按钮,启动相关重要设备。确认需要起动的终端设备,按下该按钮,按 钮的启动灯(红色)同时点亮,设备被启动后,若收到该设备的反馈信号时,则认 为其启动完成,该按钮的反馈灯(红色)点亮 。注意,不论主机在手动还是自动状态,手动启动设备均有效。 • 拨打119报火警
上述操作,直至不再收到故障信号为止; 故障消除后,可按 复位 键,【主音响停止灯】被熄灭。
消防主机面板
3 各操作开关说明3
3)声光报警停止
当主机收到报警信号并确认后,会联动声光报警设备鸣动,可按 键以停止声光报警设备的鸣动; 则【声光报警停止灯】被点亮; 火警或故障消除后,按 复位 键,【声光报警停止灯】被熄灭。
R23Z消防主机操作说明
消防控制柜操作说明
消防控制柜的组成与结构
组成
消防控制柜主要由主控单元、输入单 元、输出单元、电源ห้องสมุดไป่ตู้元等部分组成 。
结构
消防控制柜的结构通常采用模块化设 计,方便维护和升级。同时,控制柜 的外观应符合相关标准和规定,如防 水、防尘、防震等要求。
02
消防控制柜操作流程
开机前的准备工作
检查电源连接
确保消防控制柜的电源 连接正确,无短路或断
当控制柜发出报警信息时,确认报警类型和位置,并采取相应
措施。
排除故障
02
根据报警信息,检查相关设备和线路,排除故障,恢复控制柜
正常运行。
记录与报告
03
将报警信息和处理过程记录下来,并及时向上级报告。
03
消防控制柜常用功能操作
消防泵启动与停止操作
启动
按下消防泵启动按钮,观察消防泵是 否正常启动,同时检查水泵运行指示 灯是否亮起。
停止
按下消防泵停止按钮,观察消防泵是 否正常停止,同时检查水泵运行指示 灯是否熄灭。
喷淋泵启动与停止操作
启动
按下喷淋泵启动按钮,观察喷淋泵是否正常启动,同时检查水泵运行指示灯是 否亮起。
停止
按下喷淋泵停止按钮,观察喷淋泵是否正常停止,同时检查水泵运行指示灯是 否熄灭。
排烟机启动与停止操作
启动
按下排烟机启动按钮,观察排烟机是否正常启动,同时检查排烟机运行指示灯是 否亮起。
THANKS
感谢观看
控制柜安全操作规程
操作前检查
在操作消防控制柜之前,应进行全面检查,确保控制柜正常、无故障。
严格按照程序操作
操作人员应严格按照规定的程序进行操作,避免误操作导致设备损坏或安全事故。
消防控制柜操作规程
消防控制柜操作规程消防控制柜操作规程一、目的和适用范围本操作规程是为了规范消防控制柜的使用,确保消防设备的正常运行和安全使用。
适用于所有需要操作消防控制柜的人员。
二、操作前的准备1. 操作人员需要熟悉消防设备的基本知识,并且具备相关操作证书和培训经验。
2. 在操作消防控制柜之前,需要确保所有消防设备处于正常工作状态,并且具备相应的供电。
检查消防控制柜和周围环境是否干燥、无尘、无水。
确保消防控制柜的密封性良好。
三、操作流程1. 操作人员需要先了解消防控制柜的基本结构和功能,并在操作之前阅读相关的操作手册或说明书。
2. 打开消防控制柜的门,并检查内部的设备和线路是否正常。
如果发现异常情况,应立即向上级报告并维修。
3. 打开消防控制柜的电源开关,确保电源供应正常。
4. 根据实际需要,启动相应的消防设备。
例如,启动消防水泵、喷淋系统等。
5. 监控消防设备的工作状态,并定时检查相关参数是否正常。
例如,消防水泵的压力、流量等。
6. 在操作过程中,如果发现异常情况或设备故障,应立即停止操作,并采取相应的应急措施。
在解决问题之前,不得随意更改消防设备的设置和参数。
7. 在操作结束后,关闭相应的消防设备,并关闭消防控制柜的电源开关。
关闭消防控制柜的门。
四、操作注意事项1. 操作人员应严格按照操作规程进行操作,并且不能将消防控制柜用于其他用途。
2. 在操作过程中,要保持冷静和专注,不能慌张或随意调整设备。
3. 遵守消防设备的使用寿命和维护周期,及时进行设备检修和保养。
4. 在使用过程中,应注意消防控制柜的通风和散热,不得堆放杂物或堵塞通风口。
5. 坚决杜绝非操作人员进行操作,严禁未经授权的人员进入操作区域。
五、操作记录和报告1. 操作人员应及时记录消防控制柜的操作情况,包括操作时间、操作内容和问题处理等,并及时上报相关部门。
2. 发生设备故障或操作不当导致事故时,应立即向上级报告,并配合进行事故调查。
六、操作培训和考核1. 对新员工进行操作培训,并确保其掌握相关知识和技能。
消防控制柜操作说明
消防控制柜操作说明一、消防控制柜的常见功能1.报警控制:消防控制柜能够接收来自建筑物各个区域的火灾报警信号,并根据实际情况进行相应的控制操作,如启动喷淋系统、排烟系统等。
2.管道监测:消防控制柜能够实时监测建筑物内的消防管道状态,如水压、水位等,确保消防系统正常运行。
3.系统控制:消防控制柜能够对消防系统进行整体控制,如手动测试、自动喷水、关闭系统等。
4.能源管理:消防控制柜能够监测建筑物内各个区域的能源使用情况,并根据需要进行控制,以确保消防设备正常供电。
5.通信功能:消防控制柜能够与其他建筑物管理系统进行通信,如监控系统、报警系统等,以实现信息的共享和协作。
二、消防控制柜的操作方法1.开机操作:按下控制柜上的电源开关,确认柜内的电源正常打开,待控制柜显示屏亮起后,可以进行后续操作。
2.报警处理:当控制柜显示屏上出现报警信息时,需要立即查看具体的报警内容,并进行相应的处理。
常见的报警包括火灾报警、故障报警等。
对于火灾报警,需要按照预设的应急方案进行相应操作,如启动喷淋系统、疏散人员等。
对于故障报警,需要查找故障原因并及时处理,以保证消防系统正常运行。
3.系统控制:消防控制柜通常配备了触摸屏或按钮操作界面,可以通过触摸屏选择相应的操作模式,如手动、自动等。
在手动模式下,可以选择启动喷淋系统、排烟系统等。
在自动模式下,控制柜会根据预设的参数自动判断并执行相应操作。
4.监测数据查看:通过触摸屏操作界面可以查看消防控制柜实时监测到的各项数据,如水压、水位、电压等。
可以根据这些数据判断消防系统的运行状态,并及时采取相应措施。
5.系统维护:控制柜需要定期进行维护,包括检查柜内的电气连接是否松动,清洁控制柜外壳和显示屏等。
同时,还需要及时更换电池、检测温湿度等环境参数,以确保控制柜的正常运行。
总结:以上是消防控制柜的常见功能和操作方法。
掌握正确的操作方法,能够确保消防系统的正常运行,提高建筑物的消防安全性。
消防控制柜操作说明
消防控制柜操作说明一、操作前准备1.确认消防控制柜所在位置:在进入消防控制柜操作前,首先要确认它的位置,一般位于建筑物内部的消防控制中心或专门的消防机房。
2.确认是否具备操作资格:操作消防控制柜需要经过专门的培训和授权,因此在进行操作前,必须确认自己是否具备相关资格。
如果没有操作资格,务必遵守相关规定,不得擅自进行操作。
3.了解消防控制柜的功能:在操作消防控制柜之前,要了解它的功能和工作原理,熟悉各个元件的作用和配置,以便于正确操作。
4.检查消防设备的运行状态:在进行操作前,要对消防设备进行检查,确保其正常运行,如检查火灾自动报警系统、消防水泵、消防喷淋装置等是否正常工作。
二、操作过程1.开始操作前的准备:首先确认消防控制柜的供电是否正常,以及相关的指示灯和按钮是否正常工作。
然后根据实际情况,确认是否需要调整控制柜的参数。
2.启动消防系统:按照所需操作,按下相应的按钮或开关,完成消防系统的启动。
启动过程中要注意观察各个元件的工作状态,确保系统正常运行。
3.监控消防系统:在消防控制柜上配备了相关的监控设备,可以实时监测消防系统的运行状况。
操作人员需要通过监控设备,及时了解消防系统的状态,如火灾报警、防火门状态等。
4.调整控制参数:根据实际情况,可以对消防控制柜进行参数调整,如调整报警灵敏度、喷淋时间等。
在进行参数调整时,要谨慎操作,避免造成误操作。
三、操作后注意事项1.关闭消防控制柜:在操作结束后,要及时关闭消防控制柜,断开供电,确保其安全运行。
关闭过程中要注意按照正确的顺序进行操作,避免漏掉一些步骤。
2.记录操作过程:在进行操作时,要及时记录相关的操作过程和维护记录,以备后续查询和分析。
如果出现异常情况,尤其需要详细记录,以便及时排查故障。
3.定期维护保养:消防控制柜需要进行定期的维护和保养,以确保其长期稳定运行。
维护包括对设备的检查、清洁以及更换老化的零部件等。
4.安全防护:在操作消防控制柜时,要注意个人安全防护,如穿戴防护服、佩戴防护眼镜等。
消防控制柜简单操作说明
文献编号:WI04-001消防控制柜简朴操作阐明火警解决:当发生火警时,首先应按“消音”键中断警报声。
然后应根据控制器的报警信息检查发生火警的部位,确认与否有火灾发生;若确认有火灾发生,应根据火情采用对应方法。
例如:☆ 启动报警现场的声光警报器发出火警声光提示,告知现场人员撤离;☆ 拨打消防报警电话报警;☆ 启动消防灭火设备等。
若为误报警,应采用以下方法:☆ 检查误报火警部位与否灰尘过大、温度过高,确认与否由于人为或其它因素造成误报警;☆ 按“取消”键使控制器恢复正常状态,观察与否还会误报;如果仍然发生误报可将其隔离,并尽快告知安装单位或厂家进行维修。
故障与异常解决:当发生故障时,首先应按“消音”键中断警报声。
然后应根据控制器的故障信息检查发生故的部位,确认与否有故障发生;若确认有故障发生,应根据状况采用对应的方法:☆ 当报主电故障时,应确认与否发生市电停电,否则检查主电源的接线、溶断器与否发生断路。
主电断电状况下,备电能够持续供电 8 小时;☆ 当报备电故障时,应检查备用电池的连接器及接线;当备用电池持续工作时间超出 8 小时后,也可能因电压过低而报备电故障;☆ 若为现场设备故障,应及时维修,若因特殊因素不及时排除的故障,应将其隔离,待故障排除后再运用设备释放功效将设备恢复;☆ 当发生故障因素不明或无法恢复时,请尽快告知安装单位或厂家进行维修;☆ 若系统发生异常的声音、光批示、气味等状况时,应立刻关闭电源,并尽快告知安装单位或厂家。
启动/停动:当确认发生火警时,可通过手动方式快速启动消防灭火设备。
首先应确认该设备为总线制设备还是多线制设备。
☆ 总线制设备:根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元,按下这个单元的手动键,命令灯点亮,启动命令发出。
若再次按下该键则命令灯熄灭,启动命令被终止;☆ 多线制设备:根据多线制控制盘面板上的标签找到要启动的设备对应的单元,按下这个单元的手动键,命令灯点亮,启动命令发出。
消防系统操作规程(消防报警控制柜)
消防系统操作规程(消防报警控制柜)消防系统操作规程 (消防报警控制柜)1.1消防报警联动控制柜。
1.21.1.1 消防报警a.系统自检:主菜单下按系统自检数字键进入"系统复位自检"界面,再按界面提示按数字键进行系统自检。
b.报警显示:报警器报警后,自动显示在控制柜显示屏上,控制柜按"火警"按钮,可查到火警的具体位置。
c.系统复位:现场报警器复位后,主菜单下按数字键"7",进入"系统复位自检"界面,再按复位数字键将进行系统复位。
1.1.2 联动系统a.联动系统自动启动:主菜单下按"自动"按钮,进入"联动启动方式"设定界面,按"设置"按钮设定联动设备自动启动。
按"解除"按钮,联动设备手动启动。
b.联动系统手动启动:主菜单下按界面提示按下相应数字键进入"联动设备信息显示及启动"界面,再继续按提示按下相应数字键进入"强制启动联动设备",选择相应的设备,强制启动联动设备。
c.联动设备停止:主菜单下按界面提示按下相应数字键进入"系统自检和辅助系统"界面,再继续按截面提示按下相应数字键进入"停止所有联动执行",停止联动执行。
d.联动手动盘操作:主菜单上按"允许" 键进入"手动操作键设定"界面,输入密码,允许手动操作。
在手动盘上选择设备,按"启动"键启动设备,按"停止"键停止设备。
1.1.3 不同品牌、型号消防联动控制柜的操作会有所不同,消防中心负责人应根据设备特性、使用说明书等组织消防中心值班人员进行培训,掌握相关操作程序、要领。
1.2 打印。
1.2.1 安装打印纸。
a.将新纸卷穿在送纸转轴上;b.将送纸转轴安放在打印机支架上;c.将纸头向内折入约半寸,造成一平直纸头备用;d.将纸头穿过光电开关掣后装进打印机构上,按动打印机面板上"送纸"按钮,使纸头穿过打印机构。
消防联动柜功能及其操作说明
消防联动柜功能及其操作说明消防联动控制柜是消防系统中一个重要的组成部分,它与消防报警控制器,CRT显示器,消防线路及消防终端设备等相连接并组成个一个完整的消防设备系统。
<一>消防联动控制柜功能介绍(工作状态有手动,自动和停止状态)(1)远程控制消防设备功能:当消防联动控制柜处于手动状态,远程终端消防设备处于自动状态时,可以通过联动控制柜面板上的手动按钮启动或控制相应区域的消防设备(包括警钟,防排烟风机,防排烟阀,消防水泵,消防电梯迫降,切空调电源,切照明电源等)(2)自动状态联动设备功能:消防报警控制器和联动控制柜及终端消防设备控制柜处于自动状态时.当报警控制器接收到任意一组报警信号(烟感,温感,水流指示器,手报破玻按钮)后;立即向消防联动控制柜输出联动信号,消防联动控制柜通过控制模块启动或控制相应设备.(3)设备监视反馈功能:以上所有消防终端设备的动作状态都可以通过联动控制柜的显示灯指示设备的相应状态(动作或停止)另所有的指示灯可以通过试灯按钮检测是否处于正常工作状态.<二>消防联动柜的检测与操作说明:为了检测消防联控制动柜及各终端消防设备是否处于正常工作状态,必须定期按计划进行消防联动控制柜及终端设备的手动和联动测试,以达到消防规范的要求,现结合宾馆实际情况进行说明.(1)手动测试:即是远程启动设备测试,它包括防排烟风机启动,防排烟阀开启,消防水泵的启动,警钟的启动,电梯的迫降,切非消防电源(包括空调电源和照明电源)等a>防排烟风机的手动启动测试:当联动控制柜处于手动状态,风机控制柜处于自动状态时;按下联动柜相应区域的风机启动按钮,风机动作,同时反馈风机动作信号,联动控制柜指示灯亮;风机的停止:首先消防联动柜复位,然后终端风机控制柜停止,因为在消防联动柜上是不能停止风机的b>防排烟阀的手动启动测试:当消防联动控制柜处于手状态时,按下相应区域的防排烟阀启动按钮,防排烟阀开启同时动作指示灯亮;防排烟阀的复位:到达防排烟阀现场,将防排烟阀手动按钮按下关闭,再然后将联动控制柜防排烟阀启动按钮复位.并将钥匙置于停止状态.c>消防水泵的手动启动测试:当联动控制柜处于手动状态,水泵控制柜处于自动状态时按下联动控制柜水泵启动按钮,水泵启动并反馈动作信号.联动指示灯亮;水泵的停止:首先联动控制柜复位,然后再水泵控制柜停止,因为在消防中心联动控制柜上是不能停止水泵的>d>警钟的手动启动测试:当联动控制柜处于手动状态时,按下相应区域警钟的启动按钮,则警钟鸣响同时区域指示灯亮.警钟的停止:联动控制柜警钟启动按钮复位,并将钥匙置于停止状态.e>电梯迫降的手动测试:当联动控制柜处于手动状态时则消防电梯会下降至首层;电梯的复位:将联动柜电梯钥匙置于停止状态则电梯恢复到正常.f>切非消防电源的手动测试:非消防电源包括空调电源和照明电源;根据目前宾馆的实际情况,可以在消防联动柜上完成切空调电源,但是不能直接切照明电源,切空调电源的操作程序是:将联动控制柜切空调电源钥匙置于手动状态,启动相应区域空调停止按钮,则空调停止.若要重新启动空调则必须消防中心先复位,然后再现场空调控制柜启动.而切照明电源操作程序是:当需要切断某一区域的照明电源时,将消防联动控制柜切照明电源钥匙置于手动状态,按下区域的停止按钮,此时东电房切非消防电源控制柜将收到切非消防电源请求信号.电房值班人员经确认后再手动切相应区域的照明电源.(2)联动测试:即是将消防联动控制柜所有的设备控制钥匙和消防终端设备控制柜置于自动状态,然后测试某一区域报警设备(烟感、温感、手报破玻按钮、水流指示器)消防中心报警控制器收到报警信号后,向联动控制柜输出联动指令,联动控制柜通过控制模块启动相应的消防终端设备,联动设备具体情况如下:①、当烟(温)感报警时可以联动的设备有:防排烟阀开启,防排风机启动,切断空调电源;②、当手报破玻按钮报警时可以启动的设备有警钟上下三层联动鸣响(报警层本层及上下层),防排烟阀开启,防排烟风机启动,消防栓水泵启动,切断空调电源;③、水流指示器报警时消防报警控制器收到报警信号,无联动程序;④、消防电梯无自动程序,只手动状态可以用到;⑤、切照明电源无联动程序,当需要切断某一区域的照明电源时,可以通过消东电房值班室内的切消防电源控制柜发出请求信号,待电房确认后.现场值班人员手动切断电源;⑥、喷淋泵无联动程序,只可以通过消防联动控制柜手动启动.。
消防控制柜操作说明
消防控制柜操作说明一、本控制柜是作为对消防泵和稳压泵的启动控制之用,具有双路电源进线,具有手动、自动两种工作方式,和消防控制中心联动功能,并对消防泵、稳压泵的缺相、过载等起到保护作用,消防泵还具有一用一备、故障互投功能,故障声光报警、消防水池水位低报警等各种保护功能.二、本产品在下列条件下能可靠工作1、周围空气温度范围不超过-5~+40℃;2、周围空气温度24小时的平均温度≤+35℃;3、空气月平均最大湿度,不大于90%平均气温为25℃;4、安装地点海拔不超过2000米.三、产品型号及意义:四、手动控制:将仪表门上的转换开关打在“手动”位置时,消防泵和稳压泵的启动是通过“启动”、“停止”按钮来控制泵的启停,消防泵和稳压泵采用直接启动方式,每一台泵可以单独启停,同时面板上显示每台泵的运行状态、电流指示,以便于检测泵的工作状态和转向,若电机反转,任意调换两相电机线即可.手动位置也可作为手动紧急启动消防的应急启动方式和手动巡检功能.五、自动控制:将转换开关打到“自动”位置时,稳压泵的启动停止通过压力罐上的电接点压力表来控制,当压力低于稳压下限时稳压泵启动,到达稳压上限时稳压泵停止.平消防水泵台数控制电机功率消防气压控制柜时消防泵处于待机状态,两台泵定期自动巡检,防止泵因长期停止不用而锈死.一旦有火情发生,控制柜在接收到消防信号后,1消防主泵自动启动,投入运行,当1消防主泵出现故障时,1消防主泵停止工作,2消防主泵自动投入运行.当消防信号解除后,消防泵又回到待机状态,定期自动巡检.六、控制柜还具有显示消防泵的工作状态和故障状态的输出端子,消防控制室远程控制消防泵的启动的信号输入端子.当水池水位低时,能停止消防泵及稳压泵的工作并发出声光报警.在消防泵的自动巡检过程中如果遇到消防信号能自动退出巡检,投入到消防运行状态.控制柜还具有对泵的过流、短路、缺相等故障的保护功能和声光报警功能,当泵出现故障后,相应的故障指示灯亮,并有铃声报警,以便于提醒工作人员及时排除故障后方可重新投入工作.。
消防稳压控制柜操作规程
消防稳压控制柜操作规程一、操作前准备1.检查消防稳压控制柜维护记录,确保定期维护和检修工作已经进行;2.检查消防稳压控制柜周围是否有杂物,确保周围环境整洁;3.确认消防稳压控制柜电源已经切断,以防止电气危险;4.穿戴必要的个人防护装备,如绝缘手套和绝缘鞋;5.准备好必要的工具和备件,如螺丝刀、电表和保险丝。
二、操作步骤1.首先,检查消防稳压控制柜的外观是否完好,如有破损或异物应进行清理和维修;2.打开控制柜的门,并确认内部各部件是否正常运行;3.检查消防稳压控制柜的电源,确认是否有电流通过;4.根据需要,调整消防稳压控制柜的输出电压,调节旋钮或开关进行操作;5.注意观察消防稳压控制柜内部仪表的显示情况,确保设备工作正常;6.如需要更换或维修组件,应按照相关操作规程进行操作,并记得将电源切断;7.关闭控制柜的门,并确保门锁紧,以防止他人未经许可进入;8.退出操作现场后,进行现场巡检,确保稳压控制柜周围环境整洁。
三、安全注意事项1.操作人员必须经过专门培训,熟悉消防稳压控制柜的结构和工作原理;2.操作人员禁止在未切断电源时进行任何维修或更换工作;3.操作人员禁止私自触碰消防稳压控制柜内部的任何电气和机械部件;4.操作人员禁止由于个人原因擅自调整控制柜的参数,必须按照标准的操作步骤进行;5.若消防稳压控制柜出现异常情况(如异常噪音、烟雾等),应立即切断电源,并通知维修人员进行检修;6.禁止在控制柜周围堆放杂物,以免影响设备的散热和安全运行;7.操作人员在操作过程中应注意个人防护,如佩戴绝缘手套和绝缘鞋,以避免触电事故的发生;四、操作记录与维护1.每次操作消防稳压控制柜,都应填写操作记录,记录如下信息:操作时间、操作内容、操作人员和相关参数;2.定期(一般为每个月)对消防稳压控制柜进行维护和检修,记录如下信息:维护时间、维护内容、维护人员;3.若发现消防稳压控制柜存在问题或需更换零件,应及时向上级报告,并进行相应的修理和更换。
