发电厂电气专业试题
(完整版)《发电厂电气部分》考试题库
填空1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂变为的工厂，称为发电厂。
答：电能3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6.由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.水电站所用的发电机为。
答：水轮发电机10.火力发电厂所用的发电机为。
答：汽轮发电机12.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂13. 是变换和分配电能的设备。
答：变压器14. 可将高电压变为低电压。
答：电压互感器15. 是限制短路电流的设备。
答：电抗器16.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。
答：单线图20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器23.电气主接线中应用最多的开关电器是_________。
答：隔离开关24. _________起汇集和分配电能的作用。
答：母线25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
发电厂电气部分试题汇总和答案解析(全)
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器~4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
、A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线…13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

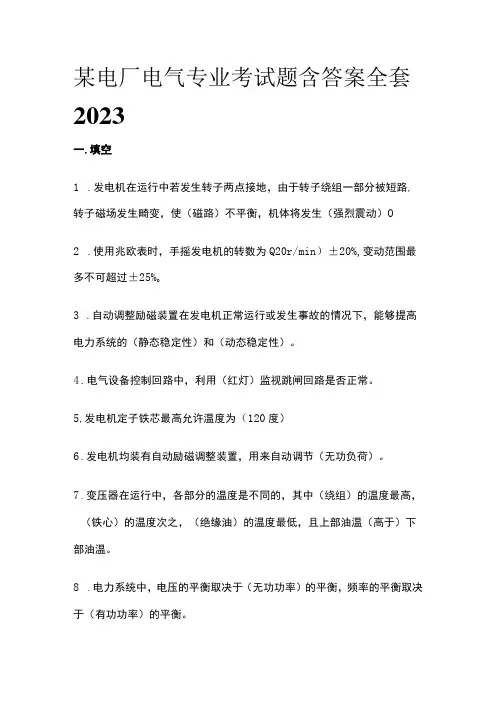

某电厂电气专业考试题含答案全套2023
某电厂电气专业考试题含答案全套2023一.填空1.发电机在运行中若发生转子两点接地，由于转子绕组一部分被短路,转子磁场发生畸变，使（磁路）不平衡，机体将发生（强烈震动）O2.使用兆欧表时，手摇发电机的转数为Q20r/min）±20%,变动范围最多不可超过±25%o3.自动调整励磁装置在发电机正常运行或发生事故的情况下，能够提高电力系统的（静态稳定性）和（动态稳定性）。
4.电气设备控制回路中，利用（红灯）监视跳闸回路是否正常。
5,发电机定子铁芯最高允许温度为（120度）6.发电机均装有自动励磁调整装置，用来自动调节（无功负荷）。
7.变压器在运行中，各部分的温度是不同的，其中（绕组）的温度最高，（铁心）的温度次之，（绝缘油）的温度最低，且上部油温（高于）下部油温。
8.电力系统中，电压的平衡取决于（无功功率）的平衡，频率的平衡取决于（有功功率）的平衡。
9.发电机内部着火时，应立即将发电机（解列），停电后可用（水）或（二氧化碳）进行灭火。
10.短路电压是变压器的一个重要参数，它表示（额定电流）通过变压器时，在一二次绕组上所产生的（电压降）。
11.在三相交流电路中所谓三相负载对称是指（电阻相等，电抗相等，电抗性质相同）。
12.规定为星形接线的电动机，而错接成三角形，投入运行后（空载电流）急剧增大。
13.规定为三角形接线的电动机，而误接成星形，投入运行后（负荷电流）急剧增加。
14电动机在运行中，从系统吸收无功功率，其作用是（既建立磁场，又进行能量转换）。
15.三相交流电ABC涂刷相色依次规定（黄绿红）。
164是高功率因数的目的是：提高设备的（利用率），降低供电线路的（电压降），减少（功率）损失。
17.在单相电路中，视在功率是（电压）和（电流）有效值的乘积。
18.兆欧表是测量绝缘电阻和（吸收比）的专用仪表。
19.发电机振荡或失步时，应增加发电机励磁，其目的是（增加定子与转子磁极间的拉力）。
发电厂电气部分期末考试题(含答案)
《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。
A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。
发电厂电气部分试题汇总和答案解析全
一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。
A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。
A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。
A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。

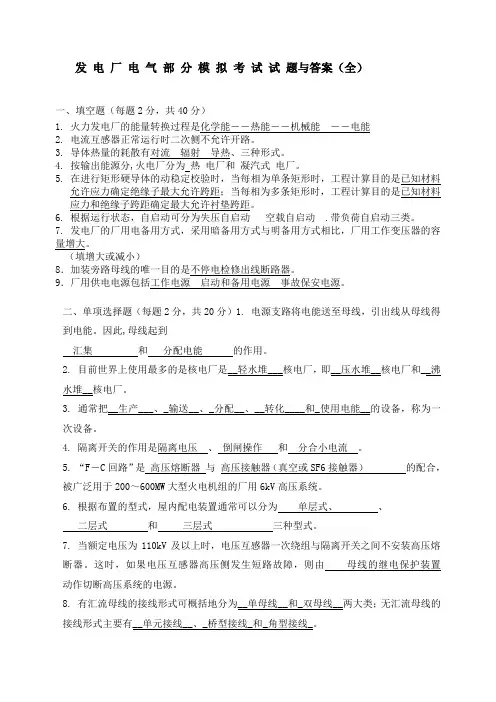

发电厂电气部分模拟考试试题和答案全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
发电厂电气部分考试题
发电厂电气部分考试题
一、选择题
1. 下列哪个是一个光伏发电系统中常用的电气设备？
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
2. 发电厂中用于将交流电转化为直流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
3. 发电厂中用于将直流电转化为交流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
4. 发电厂中常用的用于保护电气设备免受过电流损害的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
5. 以下哪个是发电厂中常见的电气部分故障？
A. 短路故障
B. 水压故障
C. 温度过高故障
D. 电池放电故障
二、填空题
6. 发电厂中交流电的频率通常为______Hz。
7. 在一个光伏发电系统中，光伏电池板将太阳能转化为直流电，逆变器将直流电转化为交流电。
三、简答题
8. 请简要介绍一下发电厂电气系统的工作原理。
9. 光伏发电系统中常见的问题有哪些？请列举并简要解释。
10. 发电厂电气部分的安全措施有哪些？请列举并简要解释。
写在结尾：
希望以上考试题目能够帮助你巩固对发电厂电气部分的知识。
做好发电厂电气部分的工作对确保电力供应的稳定和安全非常重要。
祝你顺利通过考试！。
发电厂电气部分试题汇总和答案解析(全)
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
发电厂运行部电气专业试题
职工业务培训试题库发电运行部电气专业高级一、填空题：1.所谓同步是指磁场与磁场以相同的速度和相同的方向旋转。
答：转子；定子2.如果高厂变高压侧开关跳闸，而6kV工作电源进线未跳，此时由低电压保护装置启动，再次去跳6kV开关。
答：电源进线3.等电位刀闸操作前，应取下并连开关的。
答：控制保险4.电气设备不允许运行。
答：无保护5.发电机定子电压正常变化范围是，当发电机运行电压超过或低于额定电压时，应调整发电机的，使电压恢复至变化范围内。
答：±5％；±5％；励磁电流6.发电机正常运行时定子电流应三相平衡，但各相电流之差不得超过额定值的，且最大一相电流不得超过。
答：8％；额定值7.有零序分量的条件是三相电流之和不等于。
答：08.变压器内部着火时，必须立即把变压器从各侧＿＿＿＿断开，变压器有爆炸危险时应立即将＿＿＿＿放掉。
答：电源；油9.同步发电机的转子磁场与定子电流产生的＿＿＿之间，在发电机运行时是静止相对的。
答：旋转磁场10.在发电机三相定子电流不对称时，就会产生＿＿＿电流，它将形成一个磁场，其转速对转子而言，相对速度是＿＿＿倍的同步转速。
答：负序；2。
11.在运行中，发电机失去励磁，使转子＿＿＿消失，一般叫做发电机的＿＿＿运行。
答：磁场；失磁12.负序磁场扫过同步发电机转子表面，将在＿＿＿上感应出＿＿＿HZ的电流。
答：转子；10013.发电机失磁瞬间，发电机的电磁力矩减小，而原动机传过来的主力矩没有变，于是出现了＿＿＿力矩，使发电机转速＿＿＿而脱出同步。
答：过剩；升高14.发电机振荡可能有两种结果：⑴能稳定在新的工作点保持＿＿＿运行；⑵可能造成发电机＿＿＿运行。
答：同步；失步15.发电机失磁后脱出同步而产生的＿＿＿力矩，起＿＿＿作用，发电机转子克服这个力矩的过程中做了功，发出＿＿＿功率。
答：异步；制动；有功16.发电机定子里安放着互差120度的三相绕组，流过对称的三相交流电流时，在定子里将产生＿＿＿。
发电厂电气主系统试题
一、单项选择题。
一、单项选择题。
1．隔离开关的用途之一是．隔离开关的用途之一是 。
【【 c c 】】 A A．切断负荷电流．切断负荷电流．切断负荷电流 B B B．切断短路电流．切断短路电流．切断短路电流 C C．拉合小电流回路．拉合小电流回路．拉合小电流回路 D D D．拉合大电流回路．拉合大电流回路．拉合大电流回路2．双母线接线采用双母线同时运行时，具有单母线分段接线特点．双母线接线采用双母线同时运行时，具有单母线分段接线特点 。
【【 d d 】】 A. A.因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的 B. B.但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性 C. C.并且两者的设备数量一样并且两者的设备数量一样并且两者的设备数量一样D. D.但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性3．如果要求母线发生短路故障不会影响各支路供电，则应选用．如果要求母线发生短路故障不会影响各支路供电，则应选用 。
【 c c 】】 A A．双母线接线．双母线接线．双母线接线 B B B．双母线分段带旁路接线．双母线分段带旁路接线．双母线分段带旁路接线 C C．二分之三接线．二分之三接线．二分之三接线 D D D．多角形接线．多角形接线．多角形接线4．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的 而造成损坏妨碍继续工作的性能。
而造成损坏妨碍继续工作的性能。
而造成损坏妨碍继续工作的性能。
【【 c c 】】 A A．长期工作时的最高允许温度．长期工作时的最高允许温度．长期工作时的最高允许温度 B B B．长期工作时的最高允许温升．长期工作时的最高允许温升．长期工作时的最高允许温升 C C．短路时的最高允许温度．短路时的最高允许温度．短路时的最高允许温度 D D D．短路时的最高允许温升．短路时的最高允许温升．短路时的最高允许温升 5、装设分段电抗器的作用是。
火力发电厂电气专业考试题库
火力发电厂电气专业考试题库目录第一章：发电机部分3一、填空题3二、选择题13三、判断题19四、问答题26第二章：电动机部分109一、填空题109二、选择题112三、判断题116四、问答题119第三章：变压器部分151一、填空题151二、选择题158三、判断题167四、问答题173第四章：直流、UPS系统部分216一、填空题216二、选择题218三、判断题220四、问答题221第五章：配电装置部分231一、填空题231二、选择题232三、判断题240四、问答题247第六章：电气基础知识部分274一、填空题274二、选择题276三、判断题279四、问答题281第七章：继电保护部分292一、填空题292二、选择题297三、判断题303四、问答题310第八章：倒闸操作部分340一、填空题340二、选择题341三、判断题343四、问答题344第九章：安全管理部分359一、填空题359二、选择题361三、判断题362四、问答题363第一章：发电机部分一、填空题1、所谓发电机进相运行是指（发电机发出有功而吸收无功的稳定运行状态）。
2、电力系统同期并列的条件是：并列开关两侧的（相序）、（相位）相同；并列开关两侧的（频率）、（电压）相等。
3、当发电机欠励磁、失磁状态下或出现大容量高电压长距离输电系统带轻负荷时，机端电压（低于）系统电压，发电机将处于（进相）运行。
4、发电机并列过程中，当发电机电压与系统电压相位不一致时，将产生（冲击电流），该最大值发生在两个电压相差为（180）度时。
5、发电机如果在运行中功率因数过高(cosqo=1)会使发电机（静态稳定性降低）。
6、当电力系统无功功率失去供需平衡时就会出现（电压波动）现象，无功功率不足会使电压（降低），无功功率过剩会使电压（升高）。
7、当电力系统有功功失去平衡时会使（频率）变动，同时也会使（电压）变动。
有功功率不足时会使频率（降低），有功功率过剩时会使（频率）、电压（升高）。
发电厂电气专业考试题库含答案
发电厂电气专业考试题库含答案一、选择题1.在三相交流电路中所谓三相负载对称是指（C）。
A、各相阻抗值相等；B、各相阻抗值不等；C、电阻相等，电抗相等，电抗性质相同；D、阻抗角相等。
2.交流电正弦量的三要素指的是（C）oA、电压、电流、电阻；B、电压、频率、相序；C、幅值、频率、初相位；D、幅值、频率、相序。
3.一般电气设备铭牌上的电压和电流的数值是（C）0A、瞬时值；B、最大值；C、有效值；D、平均值。
4.交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（B）。
A、Q/P;B、P/S;UQ/S;D、P∕Q o5.对称三相交流电路总功率等于单相功率的（B）。
A、倍；B、3倍；C、1/倍;D、1/3倍。
6.三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于（C）。
A.1:1;B.1I2;C,1:3;D.1:4o7.对称三相交流电路中，中性点对地电压等于（D）。
A、1/；B,1;J；D、O o8.在电阻、电感、电容组成的电路中，不消耗电能的元件是（A）。
A、电感与电容；B、电阻与电感；C、电容与电阻；D、电阻。
9.在电阻串联电路中，每个电阻上的电压大小（A）。
A、与电阻大小成正比；B、相同；C、与电阻大小成反比；D、无法确定。
10.三个相同的电阻串联总电阻是并联时总电阻的（B）倍。
A,6倍；B、9倍；C、3倍；D、1/9倍.11.两个电阻器件的额定功率不同，但额定电压相同，当它们并联在同一电压上时，则功率大的电阻器（C）。
A、发热量相等；B、发热量不等；C、发热量较大；D、发热量较小。
12.绝缘体的电阻随着温度的升高而（B）。
A、增大；B、减小；C、增大或减小；D、不变。
13.铝材料与铜材料相比较，两者导电性能相比（B）。
A、铝比铜好；B、铜比铝好；C、二者一样好；D、不一定。
14.IMW的负荷使用IOh,等于（D）kWh oA、10;B、100;C、1000;D、100OO o15.在纯电感交流电路中电压超前（D）90o oA、电阻；B、电感；C、电压；D、电流。
(完整版)火力发电厂电气专业考试题库
42、我厂发电机冷却方式为（水氢氢）,即（定子线圈（包括定子引线、定子过渡引线和出线））采用水内冷，（转子线圈）采用氢内冷，（定子铁心及端部结构件）采用氢气表面冷却,（集电环）采用空气冷却。
13、发电机负载特性是指发电机的转速、定子电流为额定值，功率因数为常数时，（定子）电压与（励磁）电流之间的关系曲线。
14、发电机的调整特性是指在发电机定子电压转速和功率因数为常数的情况下，（定子）电流与（励磁）电流之间的关系曲线。
15、发电机的外特性是指在发电机的励磁电流、转速和功率因数为常数的情况下，（定子）电流和发电机（端电压）之间的关系曲线。
23、氢冷发动机提高氢压运行可以提高效率，但能提高多少效率决定于定子绕组和转子绕组的（温升）。
24、发电机采用定子绕组水内冷的关键问题是：保证定子绕组（不漏水），有足够长的（寿命）。
25、发电机并列操作时，要求在并列瞬间的（冲击）电流不能超过允许值，并列后发电机应能迅速转入（同步）运行。
26、为防止水内冷发电机因断水，引起定子绕组（超温）而损坏，所装设的保护叫（断水）保护。
火力发电厂电气专业考试题库
第一章：发电机部分
一、填空题
1、所谓发电机进相运行是指（发电机发出有功而吸收无功的稳定运行状态）。
2、电力系统同期并列的条件是：并列开关两侧的（相序）、（相位）相同；并列开关两侧的（频率）、（电压）相等。
3、当发电机欠励磁、失磁状态下或出现大容量高电压长距离输电系统带轻负荷时，机端电压（低于）系统电压，发电机将处于（进相）运行。
10、发电机广泛采用氢气冷却，因为氢气的重量仅为空气的（1/14），导热性能比空气高（6）倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷(100分)Name _________ Unit _________ Mark _________一填空题(共20分,每空1分)1.(3分)描述正弦交流电的三要素是______,______,_______。
2.(3分)半导体有三个主要特性：(1)__特性(2)__特性(3)__特性。
3.(1分)根据电流作用下人体表现的特征，通常确定直流电__毫安为人体的安全电流。
4.(2分)由于人员误操作引起__发供电设备__运行，则不论时间长短，都算作事故。
5.(2分)充足电的铅蓄电池，如果放置不用，将逐渐失去__，这种现象叫做蓄电池__。
6.(1分)在半导体中，靠空穴导电的半导体称__型半导体。
7.(2分)防止直击雷的保护装置有：__针和__线。
8.(2分)操作过程中发生__时，不准擅自更改__9.(1分)在半导体中，靠__导电的半导体称P型半导体。
10.(2分)在纯电感电路中，__超前__90 。
11.(1分)接地线应用多股软铜线，其截面应符合短路电流的要求，但不得小于__mm 2。
二选择题(共20分,每题1分)1.(1分)交流电压表指示的数值是__。
A. 平均值 B . 有效值 C. 最大值2.(1分)在R L串联电路中，电流I=___。
A．UR XL+ B ．UR XL22+C ．UR RL22+3.(1分)电容器的电容量与极板间介质的介电常数___。
A. 有关B. 无关4.(1分)R L C串联电路产生串联谐振条件是___。
A．X L＞X C B ．X L=X C C．X L＜X C5.(1分)发生串联谐振时，电路总阻抗Z=___。
A． r B．X L+X C C ．X L D X C6.(1分)把额定电压220伏的灯泡，接在110伏电流上，灯泡的功率是灯泡额定功率的___。
A．12B．14C ．187.(1分)空芯线圈中，放入铁芯电感L如何变化___。
A .增大很多B .变化不大 C.不变8.(1分)电路中各点电位高低与选择的参考点___。
A. 有关 B .无关9.(1分)电路中的参考点是___选择的。
A . 任意 B. 不是任意10.(1分)电路中任意两点间电压与参考点的选择___关。
A . 有B . 无11.(1分)在一段线性电路中V=Ir，那么电阻r的大小与加在电阻上的电压大小___。
A . 有关B . 无关12.(1分)在一段线性电路中U=Ir，那么电阻的大小与通过电阻的电流___。
A . 有关 B. 无关13.(1分)在电路中，任一节点的各电流的代数和___。
A 等于零B 不等于零C 大于零14.(1分)电路中任一回路电位升高___电位降低。
A 大于B 等于C 小于15.(1分)恒压源的内阻是___。
A． 0 B． 0＜r0＜∞ C．∞16.(1分)变压器在运行中的能量损耗主要有铁损和铜损，铁损___空载损耗。
A 小于B 大于C 等于17.(1分)运行中的变压器，当电源电压恒定时，它的铁损大小是___，与负载电流大小无关。
A 不变的B 变化的18.(1分)同步发电机无励磁运行时，发电机向电网送___。
A 有功功率B 无功功率19.(1分)多油断路器，它的油箱___。
A 带电B 不带电20.(1分)变压器额定方式运行时，允许___。
A 高于额定负载B 低于额定负载C 带额定负载三判断题(共20分,对的打√,错的打×)1.(1分)感性电路的无功功率是负值( )2.(1分)容性电路的无功功率是正值( )3.(1分)发电机的极对数和转子转速，决定了交流电势的频率( )4.(1分)有效值是交流量的热效应方面所相当的电流值( )5.(1分)电压源和电流源的等值变换，只能对外电路等值，对内电路则不等值( )6.(1分)电阻，电感和电容元件串联的电路，画相量图时，最简单的方法是以电流为参考相量( )7.(1分)电力系统信息传输交换方式大致分为问答式和循环式两种( )8.(1分)三支相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于 3 ∶1( )9.(1分)在中性点不接地系统中，当A相发生接地时，则非接地相(B相和C相)的对地电容电流值便增大 3 /2倍( )10.(1分)非线性电路的分析计算有图解法和解析法两种( )11.(1分)大容量的发电机采用离相封闭母线，其目的主要是防止发生相间短路( )12.(1分)电压互感器的变比与其匝数比相等( )13.(1分)直流输电主要用于长距离，大容量的输电线路( )14.(1分)当变压器的铜耗等于铁耗时，其效率最高( )15.(1分)鼠笼式和绕线式异步电机的定子结构相同，转子结构不同( )16.(1分)发电机转子回路发生一点接地，定子三相电流将出现不平衡( )17.(1分)三相电源发出的总有功功率，等于每相电源发出的有功功率之和( )18.(1分)串联谐振电路的阻抗最大，电流最小( )19.(1分)变压器投入运行后，它的激磁电流几乎不变( )20.(1分)变压器的使用年限主要决定于绕组运行温度( )四问答题(共20分)1.(3分)常见的接地方式有几种?2.(5分)各种工作接地的作用是什么?3.(8分)发生哪些情况应立即停止电动机的运行?4.(4分)氢冷同步发电机结构的主要特点是什么?五计算题(共20分)1.(5分)1U=120V，R1=30Ω，R2=10Ω，R3=20Ω，R4=15Ω求：I1，I2，I4，U1，U4U IUIRRRR 121234I42.(3分)把一只220V，40W的灯泡接到110V电源上，问灯泡消耗的电功率?3.(3分)3100mA表头，内阻r为1000Ω，如果把改成最大量程为10mA电流表，求并联的分流电阻?I I2rrI14.(5分)若一只110V,100W灯泡接在220电源上，需串联一个什么样电阻?5.(4分)判断线圈1，2感应电势真实正方向E K12EK12End of the Test Paper试题答案(仅供参考)一填空题(共20分,每空1分)1.(3分)幅值；角频率；初相角2.(3分)光敏；热敏；掺杂3.(1分)104.(2分)主要；停止5.(2分)电量；自放电6.(1分)N7.(2分)避雷；避雷8.(2分)疑问；操作票9.(1分)电子10.(2分)电压；电流11.(1分)25二选择题(共20分,每题1分)1.(1分)B2.(1分)B3.(1分)B4.(1分)B5.(1分)A6.(1分)B7.(1分)A8.(1分)A9.(1分)A10.(1分)A11.(1分)B12.(1分)B13.(1分)A14.(1分)B15.(1分)A16.(1分)C17.(1分)A18.(1分)A19.(1分)B20.(1分)C三判断题(共20分,对的打√,错的打×)1.(1分)X2.(1分)X3.(1分)V4.(1分)V5.(1分)V6.(1分)V7.(1分)V8.(1分)X9.(1分)X10.(1分)V11.(1分)V12.(1分)X13.(1分)V14.(1分)V15.(1分)V16.(1分)X17.(1分)V18.(1分)X19.(1分)V20.(1分)V四问答题(共20分)1.(3分)常见接地方式有：保护接地、工作接地、防雷接地(过电压保护接地)、接零和重复接地等。
2.(5分)(1)变压器和发电机的中性点直接接地，能维持相线对地电压不变( 故障相除外)；(2)降低人体的接触电压；(3)变压器或发电机的中性点经消弧线圈接地，能在单相接地时消除接地点的电弧。
(4)防雷设备的接地，是为了防止大气过电压危害设备。
3.(8分)电动机运行中发生下列情况应立即停止运行：(1)危及人身安全时(如触电及机械伤人)；(2)电机内及所属电缆或启动调节装置出现火花、冒烟、有短路象 征时。
(3)电动机出现强烈振动。
（4）轴承温度剧烈升高超过规定值。
（5）定子电流超过正常运行数值很多时。
（6）转速急速下降并有异音或绝缘有烧焦的气味时。
（7）转子与定子有摩擦声音并有火花时。
（8）大型密闭冷却电机的冷却水系统发生故障时。
（9）电动机受水害威胁时。
4.(4分)它的结构特点是由供氢，密封氢和防止氢气爆炸等因素决定的。
它有一套充氢及置换冷却介质用的管路系统，还有一套监视、测量、调节装置和较复杂的密封油系统。
五 计算题(共20分) 1.(5分)解： R R R '223102030=+=+=ΩR R R R R '''42424301530154504510=⋅+=⨯+==ΩR R R =+=+=14301040'ΩI U R A ===120403U I R V 1133090=⋅=⨯= U U U V411209030=-=-=I U R A 24230301===' I U R A44430152===2.(3分)解：r U P e e ===222220401210ΩI U r A ===110121000909.P I r W==⨯=2200909121010.3.(3分)解：I I I A 21310101009900=-=⨯-=μ r I r I =⋅=⨯=10210010009900101.Ω4.(5分)解：r U P D D ===22110100121Ω I P U A D ===1001100826. R r r U I D =+===22008262262..Ωr R r D =-=-=22621211452..Ω电阻瓦数：I r W 220826*******=⨯=..5.(4分)End of the Answer Paper。
