XK3201B(V3.1)数字称重显示器使用说明书(1)

第一章概述

1. 1 简介

XK3201B型数字称重显示器是专门为水泥包装机提供自动定量控制的智能仪表。本机是由单片微机控制，集称重、控制于一体的智能仪表，采用了独特的抗干扰措施，能在恶劣的环境中使用。

XK3201B型数字称重显示器接受来自传感器输出的模拟信号，经内部采集处理后计算并显示出秤体上物料的重量值。本仪表能对秤体上物料的重量值与设定值进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备（如进行停止给料、掉袋等动作）。

1.2 主要功能特点

●双闸门控制

●流程式按键校秤

●按键去皮或置零功能

●远程按扭置零功能

●远程按扭启动控制

●工作状态LED指示

●累计计数

●输出状态可转换

●可显示日历时钟

●自动调节装袋的速度

●具有按键启动单周期工作方式及自动重复工作方式选择.

●峰鸣器报警功能

●延迟输出掉袋信号

●具有定时定量陷阱功能,密码设定与解除

1.3 技术参数

1.3.1型号XK3120B

1.3.2准确度III级n=3000

1.3.3模拟部分

转换原理双积分A/D

传感器灵敏度范围： 1.5~3mV/V

转换速度20~40次/秒

A/D转换分辨码5万码

非线性＜0.01%F.S

满量程温度系数8PPM/℃

标定全部采用键盘操作完成

供桥电源DC8V，可连接至多8个350Ω传感器或12个700Ω的传感器传感器的连接方式采用4线式,或6线式(长线自动补偿)

1.3.4显示15位1英寸高亮数码管及5个状态指示灯

显示周期 200ms

分度值 1/2/5/10/20/50/100可选

1.3.5键盘

数字键 4个 [+] [- ] [→] [←]

功能键4个[清零] [置零] [F1] [F2]

1.3.6使用电源

交流电源AC220V（-15%~+10%）;50HZ(-2%~+2%)

交流保险丝0.5A

1.3.7使用环境

使用温度0℃-40℃

储运温度-25℃-55℃

相对湿度≤85%RH

1.3.8外形350*220*61（mm）

自重约2.5公斤

第二章安装与连接

2.1仪表前面板介绍

仪表前面板示意图

2.1.1显示功能简介：

重量数据窗口：在称重状态时显示实际重量值；在校称状态时显示砝码重量或内码；

在查看内码状态时显示内码等参数。

设定数据窗口：在称重状态时显示控制A或B的预置重量值；

在设定参数状态时显示各个参数值或参数标志。

计数窗口：显示累积次数。

控制指示灯A：闸门A的输出指示。

控制指示灯B：闸门B的输出指示。

控制指示灯C：掉袋信号的输出指示。

稳定指示灯：当重量稳定时（即：当重量在2秒内的变化不超过稳定范围时）亮，

不稳定时灭。

置零指示灯：当重量显示数值为零时亮,不为零时灭。

2.1.2 键盘功能简介：

[清零]：将计数窗口中的累计值归零。

[置零]：手动置零操作。

[F1]：用于校秤、参数设定操作。

[F2]：退出参数设定操作。

[+] ：增加数据。

[--] ：减少数据。

[←] :光标向左移位。

[→] : 光标向向右移位。

2.2 传感器和仪表的连接

传感器的连接采用9芯插头座，下图中标注了各引脚的意义。

传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。连接线不允许在仪表通

电状态进行插拔，以防止静电损坏仪表或传感器。

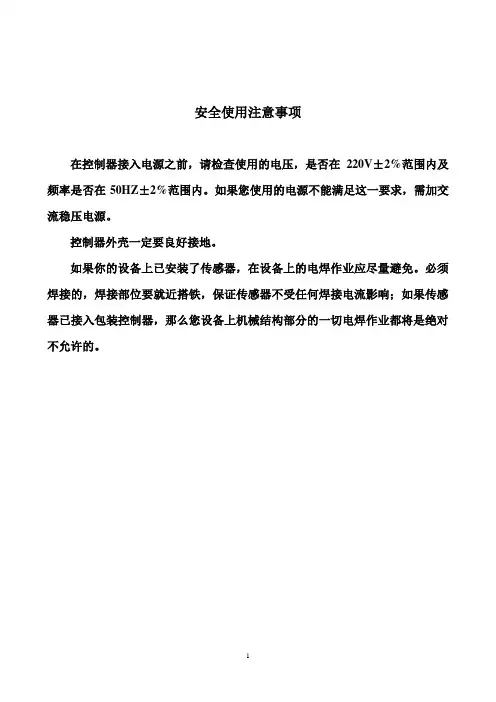

传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进

行电焊操作或其他强电操作。在雷雨季节，必须落实可靠的避雷措施，以防止因雷击造

成传感器和仪表的损坏。确保操作人员的人身安全和称重设备及相关设备的安全运行。

传感器与仪表连接图（4线式）

2.3 电源输入与控制输出

电源输入： AC220V ，保险管0.5A.

控制A ： DC12V 电压输出，输出最大电流为1A

控制B ： DC12V 电压输出，输出最大电流为1A

控制C ： DC12V 电压输出，输出最大电流为1A

模拟输出： 0~5V

COM+ A - B - C - +DA-

启动 置零 WP 控制A ﹑B ﹑C 公共端 控制A 负端 控制B 负端 控制C 负端 0～5V

2.4仪表安装与固定

2.4.1 控制器的固定方式有三种（背挂式、背部固定式及底部固定式），可根据现场

条件选则振动源小的位置安装。

2.4.2 传感器为高灵敏器件，安装时应保持垂直，各部位保持紧固，不能有松动或

位移，传感器应有一定的预拉力，传感器引线不得过紧或过松，传感器周围不能有卡碰现象。

2.4.3 秤体的机械部分应牢固，不能松动，秤体相对悬空，尽量避免秤体与非秤体2.4.4 仪表安装要牢靠，尽量远离强电机械设备及强振动源。

第三章操作方法

3.1开机及开机自动置零

1). 接通交流电源后，仪表先进行“99….9”~“00…0”的笔划自检，完成后自动进入称

重状态。在笔划自检过程中，如果按任意键则立即停止自检。也可将仪表设置为不进行自检，设置方法详见3.6参数设置方法。

2). 开机时，如果秤上的重量偏离零点但在开机自动置零的范围内，则仪表将自动置零。

开机置零范围的参数选择、设置方法详见第一组参数设定方法。

3.2手动置零操作

按[置零]键则进行手动置零，但条件是重量不能超出已设置的手动置零范围。

3.3去皮操作

本仪表提供二种去皮方式：

1). 一般去皮：

在称重显示状态下，当显示重量为正且称量稳定时，同时按［清零］+［置零］键，连续按三次可将显示的重量作为皮重扣除，此时仪表显示净重为零，去皮标志符亮。2) 预置皮重：

参考3.6.6参数设置方法中皮重的设置方法。

注意：在称重显示状态下，可连续去皮。当皮重为零时去皮标志符熄灭。

3.4预置重量设定及计数功能操作：

3.4.1预置重量设定：

1). 在称重状态下，如果“设定（kg）”窗口中显示“A****”或“B****”时，（*

为任意数字），通过[←]或[→]键及数字[+] [-]键修改A****或B****即可输入闸门A或闸门B的预置重量值。

2). 在称重状态下，如果“设定（kg）”窗口中显示“*****”（*为任意数字），通

过[←]或[→]键及数字[+] [-]键修改*****，即可输入闸门B的预置重量值。然后还可以输入闸门A的预置重量百分比,其设置方法详见参数设置3.6.5。

3.4.2计数功能操作：

在称重状态下，当“重量（kg）”窗口中的瞬时重量值达到“设定（kg）”窗口中的预置重量值且控制A和控制B都输出动作后，“计数”窗口中的数字加一。

3.4.3计数清零功能操作：

在称重状态下，连续按三次清零键，可将“计数”窗口中的数字清零。
