石油化工项目球罐安装施工方案

中国石化项目

球罐安装施工方案

编制：

审核：

审批：

XXX建设公司

二OO八年四月二十五日

第一章............................................................ 编制依据1

第二章.................................................. 工程概况及工程特点1

第一节工程概况 (1)

第二节工程特点 (3)

第三章罐本体组装施工技术措施 (3)

第一节球罐组装工艺程序 (3)

第二节球罐组对 (4)

2.1球壳板及附件检查复验 (5)

2.2基础验收 (6)

2.3球罐的组装 (7)

第四章焊接施工技术措施 (9)

第一节一般要求 (9)

第二节主体焊缝焊接 (10)

第三节焊缝修补与返修 (12)

第四节焊接质量检验 (13)

第五章梯子平台的安装 (14)

第六章水压试验 (14)

第一节水压试验 (14)

第二节沉降观测 (15)

第七章防腐措施 (15)

第八章质量保证措施 (17)

1. 质量保证体系 (17)

2．质量目标 (17)

3．质量检查的控制 (17)

4．质量过程的控制 (18)

5．施工过程技术管理 (18)

第九章 HSE保证措施 (19)

1．HSE目标 (19)

2．HSE组织体系 (19)

3．安全管理技术措施 (20)

4．工作危害分析及预防措施 (27)

第十章人员、机具及手段用料使用计划 (34)

1．人力使用计划 (34)

2．机具使用计划 (34)

3．手段用料使用计划 (35)

第十一章施工进度计划 (37)

第十二章球罐施工质量控制点 (38)

第十三章平面布置图 (39)

附录A

兰州国家石油储备基地工程设备及管道安装工程

第一章编制依据

1.1 XXX项目《项目管理手册》。

1.2XXX总承包项目部编制的《XXX项目管理手册》中质量管理体系、HSE管理体系和相关的程序及管理规定。

1.3质量监督计划。

1.4XXX设计院的施工图。

1.5 执行规范标准

《钢制压力容器》GB150—1998；

《钢制球形储罐》GB12337—1998；

《球形储罐施工及验收规范》GB50094—98；

《压力容器无损检测》JB4730—2005；

《压力容器安全技术监察规程》国家质量技术监督局；

《钢制压力容器焊接规程》GB/4709—2000；

第二章工程概况及工程特点

第一节工程概况

XXX项目公用工程空压站2×400m3球罐工程施工内容为1台400m3仪表空气储罐（791-T-001）和1台400m3装置空气缓冲罐（791-T-002）的组装、焊接。本工程项目由XXX设计院EPC工程总承包，中国石化集团XXX建设公司安装施工。两台球罐结构为六柱三带桔瓣式，仪表空气储罐重81.665吨，18块球壳板，壁厚36mm；装置空气缓冲罐重43.65吨，18块球壳板，壁厚18mm。球罐设计技术参数见下表

400m3仪表空气储罐设计技术参数（791-T-001）

400m3装置空气缓冲罐设计技术参数（791-T-002）

球罐施工方案

2000m3丙烯球罐安装技术方案审批：审定：审核：编制：有限公司年月日

目录 1、工程概况 (3) 2、编制依据 (4) 3、施工要求及条件 (5) 4、球罐组装与焊接 (5) 5、焊后整体热处理 (17) 6、产品焊接试板的制备及试验 (18) 7、球罐附属钢结构制作安装 (18) 8、球罐压力试验 (18) 9、球罐气密性试验 (19) 10、球罐及附属钢结构防腐 (20) 11、劳动力组织 (20) 12、手段用料及工机具 (21) 13、施工现场总平面布置 (22) 14、施工质量控制 (22) 15、施工安全和环境管理技术措施 (23) 16、交工技术资料 (25) 17、雨天、台风季节施工 (25)

1、工程概况 xxxx有限公司2台2000m3丙烯球罐，储存介质为丙烯，由业主负责将压制好的球皮运至安装现场，我公司负责现场组焊。 1.1球罐的结构特性球壳为混合式三带结构型式，其内径为φ15700mm，材质Q370R，共有34块球壳板，其中赤道带板20块，上、下极板各7块，球壳板厚度为：赤道板53mm，上下极板52 mm。球罐共有10个支柱，与球壳赤道带板焊接，支柱之间安装有可调式拉杆。共有13个接管，两个人孔安装于上、下极板。 1.2球罐的技术特性设计压力 2.16MPa 工作压力＜2MPa 设计温度-19℃～50℃ 工作温度45℃ 容器类别Ⅲ类盛装介质丙烯主要受压材料Q370R 主要材料供货状态正火腐蚀裕度 1.0mm 焊接接头 1.0 全容积2026m3

充装系数0.9 液压试验压力 2.7MPa 气密试验压力 2.16MPa 设备净重350360kg 充满水后重量2386350kg 1.3施工条件球壳板压制成形，开好坡口。球罐的接管、人孔及支柱与球壳板的焊接在球皮制造厂进行。支柱拉杆、预焊件、产品试板等按设计要求定型供应。附属钢结构供应原材料，需在现场预制、安装。 2、编制依据 2.1 有限公司设计的2000m3丙烯储罐施工图纸 2.2《钢制球形储罐》GB12337-1998 2.3《球形储罐施工及验收规范》GB50094-1998 2.4《钢制压力容器》GB150-1998 2.5《固定式压力容器安全技术监察规程》TSG R0004-2009 2.6《钢制压力容器焊接工艺评定》JB4708-2000 2.7《钢制压力容器焊接规程》JG/T4709-2007 2.8《钢制压力容器产品焊接试板的力学性能检验》JB4744-2000 2.9《压力容器无损检测》JB4730-2005 2.10《低合金钢焊条》GB/T5118-1995 2.11《熔敷金属中扩散氢测定方法》GB/T3965-1995

工艺管道安装施工方案-

H B D J/ 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 { 2017年月日

目录一、工程概况： (1) 二、编制依据 (1) 三、主要工程量 (1) 四、施工部署： (2) 施工规划： (2) 劳动力计划： (2) 施工机械计划 (3) 检测仪器计划 (3) 辅助用料： (4) 五、施工工艺要求： (5) 施工工序 (5) 施工前的准备工作 (5) 材料的验收 (6) 阀门检验： (6) 管道预制 (7) 管道的焊接 (8) 焊接检验 (11) 支、吊架安装 (12) 管道的安装 (12) 管道的压力试验 (13) 六、管道防腐： (16) 管道防腐的范围： (16) 表面除锈： (16) 防腐涂层： (16) 七、质量保证措施 (16) 质量措施 (16) 质量控制点： (18) 八、特殊气候条件下的施工 (19) 九、安全管理及保证措施： (19)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/型)和一台65t/h蔗渣锅炉(型号:HX65/型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料：本工程施工合同、会议纪要和相关资料。《电力建设施工技术规范第5部分:管道及系统》DL 《火力发电厂焊接技术规程》 DL/T 869-2012 《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 《火力发电厂水汽化学监督导则》 DL/T 561-95 《涂装前钢材表面锈蚀等级和除锈等级》《电力建设施工质量验收及评价规程》 DL/T 华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

水泥罐基础施工方案

水泥罐基础施工方案 1、工程概况本工程为绥棱县群众文化艺术馆，建筑面积18702平方米，总混凝土量约为11000立方米，约用水泥量5000吨，为了保证施工进度的需要，现场设置2个80吨水泥罐，为了保证水泥罐基础的质量，避免不均匀沉降等因素引起的安全事故的发生，特编制此方案（水泥罐基础图见附页）。 2、作业条件 2.1 基础轴线尺寸，基底标高和地质情况均经过检查，并应办完隐检手续。 2.2 安装的模板已经过检查，符合设计要求，并办完预检手续。 2.3 在槽帮上、墙面或模板上做好混凝土上平的标记。 2.4埋在基础中的钢筋、螺栓、预埋件均已安装完毕，并经过有关部门检查验收，并办完隐检手续。 3、混凝土的浇注： 3．1混凝土的下料口距离所浇筑的混凝土的表面高度不得超过2m，如自由倾落超过2m时，应采用串桶或留槽。 3.2混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大厚度不超过50cm。 3.3 用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动顺序进行，不得遗漏，做到振捣密实，移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时，应插入下层5cm，以消除两层间的接缝。

3.4 浇筑混凝土时，应经常注意观察模板、支架螺栓、预埋件有无走动情况，当发现有变形或位移时，应立即停止浇筑，并及时修整和加固模板，完全处理好后，再继续浇注混凝土。 3.5 混凝土振捣密实后，表面应用木杠刮平，木抹子搓平。 3.6 混凝土的养护：混凝土浇筑搓平后，应在12h左右加以覆盖和洒水，浇水的次数应能保持混凝土有足够的湿润状态。养护期一般不少于7昼夜。 4、质量标准 4.1 保证项目： 4.1.1 混凝土所用的水泥、骨料、水、外加剂等，必须符合施工规范和有关标准的规定。 4.1.2 混凝土的配合比、原材料计量、搅拌、养护必须符合施工规范的规定。 4.1.3 评定混凝土强度的试块必须按《混凝土强度检验评定标准》（GBJ107-87）的规定取样、制作、养护和试验，其强度必须符合施工规范的规定。 4.2 基本项目： 4.2.1 混凝土应振捣密实。蜂窝面积一处不大于400cm2，累计不大于800cm2，无孔洞。 4.2.2 无缝隙无夹渣层。 4.2.3 基础表面有坡度时，坡度应正确，无倒坡现象。 5、成品保护：

球罐施工方案

20.1球罐施工方案 20.1.1工程概述本工程中有4台2026.3m3球罐，结构形式为4带球，材质是16MnR。球罐技术参数 20.1.2施工依据 (1)执行的主要技术标准及规范。 ① GBl2337-98<<钢制球形储罐>> ② GBl50—1998<<钢制压力容器>> ③劳动部颁发<<压力容器安全技术监察规程> ④ GBJ50094-98<<球形储罐施工及验收规范>> ⑤ JB—4708-92<<钢制压力容器焊接工艺评定>> ⑥ JB—4730-94<<压力容器无损检测>> (2)执行本公司管理文件 ① <<质量保证手册>

② <<压力容器含球罐组焊工程质量保证手册>> ③ <<质量体系程序文件>> ④ <<安全卫生与环境管理手册>> (3)《施工招标文件》 20.1.3主要施工方法球罐安装采用单片散装法，焊接采用手工电弧焊，射线检测采用X射线拍片，整体热处理采用内燃燃油法(或石油气加热法)。 20.1.3.1施工准备 (1)对通至球罐安装现场的运输道路和工作区域进行平整。 (2)各种临时管路，水、电、库房、施工临时道路、平台等设施按现场平面布置图的要求进行设置。 (3)对已进场的各种施工机械进行必要的检查、维修试运行。 (4)对施工用的计量器具、样板等工具进行校验，工卡具等加工件全部运抵现场。 (5)做好球壳板及其他零部件的开箱检查及验收工作。 (6)对施工图、设计文件及制造单位提供的技术文件等应做到认真审核，发现问题及早处理。 20.1.3.2球壳板检验 (1)球罐安装前，对球壳板的曲率、几何尺寸和坡口表面质量进行全面复查。 ①曲率允许偏差：用弦长2mm的样板检查球片曲率，样板与球壳板的间隙任何部位不得大于3mm。 ②几何尺寸允许偏差：长度方向弦长不大于±2．5mm；宽度方向弦长允许不大于±2mm；对角线弦长允差不大于±3mm；两条对角线应在同一平面上。用两直线对角测量时，两直线距离偏差不得大于5mm。如图1所示。

工艺管道施工方案2

工艺、煤气管道及压力容器安装工程一、工程概况河北旭阳200万t/年焦化工程工艺、煤气管道主要分为化产部分，焦炉本体部分和外线管网部分，化产部分又分为冷鼓、脱硫、硫氨、粗苯四个工段。涉及蒸气、压缩空气、氮气、水、焦油、碱、酸、氨水、苯等介质，压力容器主要包括几个储气罐等。管道的设计布置及工艺复杂，设备高大，设备最高处达到43m，煤气管道的管径、法兰、阀门大，且管中心标高层次不齐，这给施工吊装带来很大困难，在工期紧，施工难度大的情况下，就需要科学合理安排，保证安全的前提下，制定合理的施工方案，确保按期完成管道的安装任务。二、编制依据 1、各工段部分的施工图纸； 2、《工业金属管道工程施工及验收规范》GB50235—97 3、《给水排水管道工程施工及验收规范》GB50268-97 三、管道安装 1、管道加工 1.1、管子切割 ⑴、镀锌钢管和公称直径DN≦50的中低压碳素钢管采用机械法切割(型材切割机)，DN>50的钢管采用氧—乙炔焰切割。 ⑵、铸铁管用钢锯、月牙挤刀切割。 ⑶、管子切口表面平整，不得有裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化铁屑等，切口平面倾斜偏差为管径的1％，但不得超过3mm。 1.2、管件加工管件加工应按设计图纸加工。 ⑴、焊制弯头的节数满足规范要求 ⑵、焊制三通的纸管垂直偏差不大于其高度的1％，且不大于3mm。 ⑶、DN≥400的焊制和管件对其内侧焊缝根部封底焊。 1.3、管道支、吊架制作 ⑴、型式、材质、加工尺寸、精度及焊接符和设计要求。 ⑵、焊接进行外观检查，不得漏焊、缺焊、裂纹、咬肉等缺陷，焊接变形予矫正。 ⑶、制作合格后，进行防锈处理并妥善保管。 1.4、管道预制

工艺管道及设备安装施工方案

项目工艺专业施工方案 *************** 有限公司

XXXX 年X 月工艺专业施工方案一、工程概况及特点： *******项目B厂区是一条生产****的生产线，整个工程主要包括工艺生产线部分和公用工程部分。涉及的工艺主要有********的生产工艺，每个工艺过程均由工艺设备、管线和公用工程配套设备、管线组成；项目独立的公用工程部分包括锅炉房及其配套设施、压空站、变电站、机修、中心理化室、电信及自控管理室等。 ******项目包括的工房多，工房分布较广，几乎每个工房均由多个专业组成，专业间相互联系较密切，不同工房的工作内容千差万别。工艺专业的工作内容包括工房内的安装和外线管道的安装，工房内的安装工作为设备安装和工艺管道的安装，外线的安装主要为室外溶剂管和送药管的安装工作。二、施工所采用的规程、规范及相关技术标准 1、各工房工艺专业施工图和室外部分工艺专业施工图； 2、项目工艺专业安装总说明； 3、建筑工程施工质量验收规范(GB50242-2002); 4、压缩机、风机、泵安装工程施工及验收规范( GB50275-98)； 5、现场设备、工业管道焊接工程施工及验收规范( GB50236-98); 6、工业金属管道工程质量检验评定标准(GB50184-93)； 7、工业设备及管道绝热工程质量检验评定标准(GB50185-93)。三、主要施工工程量 1、室内施工工程量

2、室外施工工程量四、施工要求及方法、步骤 1. 设备安装前检查设备外观、规格、焊缝、附件、管口方位是否符合设计要求，有无损坏，相关的技术资料，合格证书是否齐全。 2. 核对设备基础尺寸，地脚螺栓预留孔尺寸，标高是否符合工艺定位尺寸，清除地脚螺栓预留孔中地油污、碎石、泥土、积水；清洗地脚螺栓的螺纹和螺母；凿平放置垫铁部位的表面。 3. 按施工图和有关建筑的轴线及标高线，划定设备安装的基准线。 4. 确定设备的吊装点，核算吊装梁的承载载荷，选用强度足够的吊装机具，钢丝绳，卡环。 5. 吊装设备时只能在设备支耳或吊装环上固定吊环，不得在工艺接管上固定吊环，设备就位应符合施工图设计方位和标高。 6. 确定设备找正、调平的定位基准面、线或点，设备的找正，调平均应在给定的测量位置上进行检验，可选择在设备上应为水平或铅垂直的主要轮廓面；复检时不得改变原来测量的位置。 7. 在找正、调平设备时可米用垫铁，应符合各类机械设备安装规范，安装在金属结构上的设备调平后，垫铁应与金属结构用焊焊牢。 8. 埋设预留孔中的地脚螺栓，地脚螺栓在预留孔中保持垂直，无倾斜，地脚螺栓任一部分离孔壁的距离应大于15mm，地脚螺栓底端不应碰孔底。 9. 进行预留孔地脚螺栓之间的灌浆采用细碎石混凝土，强度应比基础的混凝土强度高一级。 10. 待地脚螺栓预留孔的混凝土达到强度的75%以上按地脚螺栓各螺栓的拧紧力应均匀。 11. 在原设备找正、调平测量的位置上进行复检精度，保证安装精度。五.机械设备、工艺管道安装机具

罐基础施工方案

罐基础施工方案编制：审核：批准：

目录编制： (1) 审核： (1) 批准： (1) 目录 (2) 1................................................................................................................................... 编制依据4 2................................................................................................................................... 工程慨况4 3............................................................................................................................... 施工顺序：4 4............................................................................................................................ 桩头处理方案4 5......................................................................................................................................... 垫层5 6................................................................................................................................... 钢筋工程6 7.................................................................................................................. 基础预埋螺栓的安装7 8................................................................................................................................... 模板工程8 9...................................................................................................................................... 砼施工9

球罐搬迁施工方案

山东华鲁恒升化工股份有限公司大型氮肥装置国产化技术改造工程标段二 400m3球罐搬迁施工方案中国化学工程第六建设公司二○○二年十一月十八日

目录 1 编制说明 2 编制依据 3 工程概况 4 现场条件分析及相应措施 5 施工方法选择 6 工装设计、机具选择 7 施工程序 8 质量标准及技术要求 9 机具设备及手段用料一览表 10 劳动力组织 11 安全技术措施 12 施工进度安排 13 计量器具配备表 14 运输路线平面布置图

1 编制说明 1.1 本方案主要内容为两台400立方球罐搬迁，本次搬迁从安全、质量、技术和工期等方面的考虑，确定采用拖排、滚杠卷扬机整体拖运。 1.2 本方案编制主要根据目前得到的招标文件编制，今后若现场情况有变化将按实调整。 2 编制依据《球形贮罐施工及验收规范》GB50094-98 《钢结构工程施工及验收规范》GB50205-95 《钢结构设计规范》GBJ17-87 《起重吊装技术手册》杨文渊编人民交通出版社山东华鲁恒升集团招标文件 3 工程概况液氨储存工段在此次技改中需将原装置中的两台400立方米球罐移至新装置区内就位，行程600米，具体规格尺寸见下表。此次球罐的搬迁是液氨储存工段施工的重要环节，也是本工段施工的一大难点。此次运输存在设备重量大、总高度较高、重心偏上、且运距远、场地狭小、环境复杂等不利因素的影响，使设备运输有较大的困难。这就要求我们在施工中认真堪察施工现场，合理确定运输方案运输路线，精心组织周密安排。以确保安全、优质、低耗地按期完成搬迁任务。 4 现场条件分析及相应措施 4.1 现场条件分析 4.1.1 本次运输从老厂最北面开始，运至位于老厂西面的新厂区内。 4.1.2 运输距离约600米，为避免铺设临时道路，从而减少运输费，在路线选择上，利用老厂北面和西面原有道路为运输路线。

工艺管道施工方案43973

综合重大重大一般山东鲁西化工股份有限公司扩建工程压缩机（大）SHA级管道施工技术方案编制：翟学涛审核：尤军复审：李洪波张付强肖然批准：陆宝麒中国石化集团第四建设公司鲁西工程项目经理部

二00三年二月十六日

目次 1适用范围及编制依据 (1) 2工程概况 (1) 3施工工序 (2) 4施工工艺 (3) 5质量要求 (7) 6安全措施 (8) 7主要施工机具 (8) 8措施用料 (8) 9质量记录 (8) 附录A焊接工艺指导书 (9)

1 适用范围及编制依据 1.1 适用范围本方案适用于山东鲁西化工集团扩建工程大压缩机SHA级管道的预制和安装。 1.2 编制依据 a）业主提供的施工图纸及其它设计资料； b）《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2001； c）《中国石化集团建设第四建设公司焊接工艺评定汇编》。 2 工程概况 2.1 工程范围鲁西化工集团扩建工程大压缩机高压管道，主要是工艺气系统管道：压缩机六级、七级出入口至六级、七级缓冲分离器的连接管道。压缩机转速333r/min，管内介质为工艺气，压力等级分为PN16.0MPa和PN32.0MPa两个级别，管线92米，材质为20G，阀门13个。 #

2.2 工程特点 a）管线操作压力高、管壁厚，介质主要为H2、NH3、CO、H2O等，焊接检验严格； b）管线与设备相连的法兰以及管线中部分三通、弯头与管线为高压螺纹连接，施工难度高。 3 施工程序

4 施工工艺 4.1 施工准备 4.1.1 材料 a）管道组成件（管子、阀门、管件等）必须具有质量证明书，无质量证明书的管道组成件不得使用； b）管道组成件在使用前应进行100%外观检查，其表面应符合下列要求：1）无裂纹、缩孔、夹渣、折叠、重皮等缺陷； 2）锈蚀、凹陷及其它损伤的深度，不应超过产品相应标准允许的壁厚负偏差； 3）有产品标识 4.1.2 管子检验 SHA级管道的管子,外表面应逐根进行磁粉检测，不得有线性缺陷。 4.1.3 阀门检验 a）用于SHA级管道阀门的阀体、阀盖的铸钢件及其焊缝，应有符合现行SH3064《石油化工钢制通用阀门选用、检验及验收》规定的无损检测合格证明书； b）阀门安装前，应按设计文件“阀门规格书”，对阀门的阀体和密封面，以及有特殊要求的垫片和填料的材质进行抽检，每批至少抽查一件。若不符合要求，阀门不得使用； c）阀门压力试验和安全阀的调试均由业主负责，试压和调试合格后，交付我方使用。 4.1.4 其它管道组成件的检验 a）管道所用的合金钢螺栓、螺母，应逐件进行快速光谱分析。每批应抽两件进行硬度检验，并应做好标记和隔离。若有不合格，必须按原规定数加倍抽查，若仍有不合格，则该批螺栓、螺母不得使用。 b）对于业主委托加工的螺纹、管子和法兰的密封面、垫片等按照HG26-67（按业主要求）进行验收，不合格者不得使用。 4.1.5 管道组成件应分区存放。SHA级管线用钢管严禁与其他等级碳钢管材混放，下部应

压力管道安装施工方案70828

压力管道安装方案编制：审核：审批：中国机械工业建设集团有限公司二0一三年三月

目录一. 工程概况二. 编制依据三. 施工工序四. 管道施工安装及检验五. 管道系统压力试验六．严密性试验七. 安全措施及文明施工

一、工程概况本项目位于郑州市经济技术开发区工业用地内，为广州风神汽车有限公司郑州分公司20万台套汽车零部件项目驻厂零部件车间及综合站房工程。总建筑面积17718㎡。本次监检内容涉及两台储气罐、两台空压机、六个过滤器及车间站房压缩空气管道。管道设计压力0.8Mpa，使用压力0.6Mpa，耐压试验压力1.2Mpa. 二、二、编制依据（一）GB50235-97《工业金属管道工程施工及验收规范》（二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（三）GB50316-2000《工业金属管道设计规范》（四）GB50231 《机械设备安装工程施工及验收规范》（五）GB50275 《压缩机、风机、泵安装工程施工及验收规范》（六）GB50093 《工业自动化仪表工程施工及验收规范》（七）GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》（八）劳部发（1996）140号《压力管道安全管理及监察规定》及解析（九）中华人民共和国国务院令第393号《建设工程安全生产管理条例》（十）甲方提供的施工图纸、相关要求及施工现场条件三、施工工序施工准备→技术准备→机具准备→材料准备→方案编制→技术交底→管段划线切割→坡口加工→管段组装→材料标识→管线试压→防腐→管口吹扫→质量检验→气密试验→交工验收四、管道安装施工及检验（一）施工准备工作 1. 技术准备 1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。 1.2. 了解熟悉图纸、技术资料及有关标准、规范。 1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。

储罐基础施工方案(1)

廊坊市巨邦燃气有限公司30Χ104Nm3/d天然气液化工程储罐基础土建施工方案编制：审核：批准：会签安全： doc- 1 -

中化第十三建设有限公司廊坊巨邦液化气天然气工程项部目录 1. 工程概况.................................................................................................................. - 3 - 2. 编制依据.................................................................................................................. - 3 - 3. 施工准备.................................................................................................................. - 4 - 3.1 技术准备................................................................................................................ - 4 - 4. 施工平面布置.......................................................................................................... - 5 - 5. 主要分部分项工程施工方案 .................................................................................. - 5 -9.施工人员、机具计划 .............................................................................................. - 20 -15人 ........................................................................................................................... - 21 -10.施工进度计划........................................................................................................ - 22 - doc- 2 -

球罐脚手架搭设施工方案(专业研究)

1前言 1.1 适用范围本方案适用于脚手架搭设施工。 1.2 编制依据 1.2.1.国家或地区相关的规范、标准、条例： (1)《建筑施工扣件式钢筋管脚手架安全技术规范》（JGJ130---2011） (2)《建筑施工脚手架实用手册》（中国建筑工业出版社） (3)《建筑结构荷载规范》（GB5009-2001） (4)《建筑工程施工质量验收统一标准》（GB50300-2001）； (5)《建设工程项目管理规范》（GB/T50326-2002）； (6)《建筑施工安全检查标准》（JGJ59-99）； (7)《建筑施工高处作业安全技术规范》（JGJ80-91）；以及市的有关现场安全文明施工等方面的要求和文件。 2工程概况本工程工期紧，高空作业量大，交叉作业多。其中球罐搭设四周脚手架，满铺跳板，脚手架四周挂防护网。球罐、设备检修施工中需要大量脚手架配合，工艺管道阀门检修及安装过程中需要大量脚手架的配合，土建钢结构、防腐、保温施工需要大量脚手架的配合。为了规范脚手架的管理，更好的配合各专业的施工，防止高处坠落及脚手架坍塌等事故的发生，保护作业者人身安全，最大限度地避免发生任何事故，特制定本方案。 ?3施工准备 ? 3.1搭设准备工作 3.1.1脚手架搭设前，工程技术负责人应按标准及施工组织设计的要求向架工及使用人员作技术交底和安全作业要求的交底。 3.1.2脚手架搭设和拆除人员必须由符合劳动部颁发的《特种作业人员安全技术培训考核管理规定》经考试合格，领取《特种作业人员操作证》的专业架子工进行

3.1.3架子工操作时必须配戴安全帽、安全带、穿防滑鞋。 3.1.4对脚手架配件及加固件进行检查验收，严禁使用不合格的构配件。 3.1.5对脚手架的搭设场地进行清理、平整、并设置排水设施。 3.1.6脚手架钢管宜采用Φ48.3×3.6钢管。 ? 3.2搭设技术要求 3.2.1为保证地基具有足够的承载力，立杆基础应平整夯实。 3.2.2立杆底部应设垫板或扫地杆，用于调整和减少脚手架的不均匀沉降。 ?4脚手架搭设 ? 4.1外脚手架搭设程序 4.1.1脚手架组装 4.1.1．1按顺时针方向、自下而上按步架设，并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以免结合处错位，难于连接，每搭完一步，应按规范要求检查并调整其水平度与垂直度。 4.1.1.2脚手架搭设布置如下：（1）脚手架底步距为1.8m，其余每步为1.5m。（2）立杆纵距为1.8m，横距为1.3 m。（3）连墙杆件设置为二步三跨。连墙件和球罐基础柱采用箍柱法连接，用四根短钢管和四个扣件将砼柱箍住，并通过一根长钢管与脚手架立杆连接。 4.1.2脚手架搭设顺序铺设垫木→安装纵向扫地杆→立起立杆并随即安装交叉支撑→安装水平加固杆→安装横向扫地杆→立起相邻立杆并随即安装交叉支撑→按照上述步骤依次立起立杆直至交圈合拢→安装脚手板→按规定位置安装剪刀支撑→安装栏杆→安装防护围网→安装水平加固杆→按照上述步骤逐层搭设 4.1.3脚手架搭设必须配合施工监督，立杆接头应交错分部，以保证脚手架安全4.1.4脚手架型式图

工艺管道安装施工方案

H B D J/S G F A-Q J-N O.00 2 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 2017年月日

目录一、工程概况： 0 二、编制依据 0 三、主要工程量 0 四、施工部署： (1) 4.1施工规划： (1) 4.2劳动力计划： (1) 4.3施工机械计划 (1) 4.4检测仪器计划 (2) 4.5辅助用料： (3) 五、施工工艺要求： (4) 5.1施工工序 (4) 5.2施工前的准备工作 (4) 5.3材料的验收 (4) 5.4阀门检验： (4) 5.5管道预制 (5) 5.6管道的焊接 (6) 5.7焊接检验 (8) 5.8支、吊架安装 (9) 5.9管道的安装 (9) 5.10管道的压力试验 (11) 六、管道防腐： (13) 6.1管道防腐的范围： (13) 6.2表面除锈： (13) 6.3防腐涂层： (13) 七、质量保证措施 (13) 7.1质量措施 (13) 7.2质量控制点： (15) 八、特殊气候条件下的施工 (16) 九、安全管理及保证措施： (16)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW 背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料： 2.1本工程施工合同、会议纪要和相关资料。 2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-2012 2.3《火力发电厂焊接技术规程》 DL/T 869-2012 2.4《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 2.5《火力发电厂水汽化学监督导则》 DL/T 561-95 2.6《涂装前钢材表面锈蚀等级和除锈等级》 GB892 3.1-4 2.7《电力建设施工质量验收及评价规程》 DL/T 5210.1-8 2.8华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

工艺管道安装施工方案80999

HBDJ/SGFA-QJ-NO.002 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 2017年月日

目录一、工程概况： (1) 二、编制依据 (1) 三、主要工程量 (1) 四、施工部署： (2) 4.1施工规划： (2) 4.2劳动力计划： (2) 4.3施工机械计划 (3) 4.4检测仪器计划 (3) 4.5辅助用料： (4) 五、施工工艺要求： (5) 5.1施工工序 (5) 5.2施工前的准备工作 (5) 5.3材料的验收 (6) 5.4阀门检验： (6) 5.5管道预制 (7) 5.6管道的焊接 (8) 5.7焊接检验 (11) 5.8支、吊架安装 (12) 5.9管道的安装 (12) 5.10管道的压力试验 (13) 六、管道防腐： (16) 6.1管道防腐的范围： (16) 6.2表面除锈： (16) 6.3防腐涂层： (16) 七、质量保证措施 (16) 7.1质量措施 (16) 7.2质量控制点： (18) 八、特殊气候条件下的施工 (19) 九、安全管理及保证措施： (19)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料： 2.1本工程施工合同、会议纪要和相关资料。 2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-2012 2.3《火力发电厂焊接技术规程》DL/T 869-2012 2.4《钢制承压管道对接焊接接头射线检验技术规范》DL/T 821-2002 2.5《火力发电厂水汽化学监督导则》DL/T 561-95 2.6《涂装前钢材表面锈蚀等级和除锈等级》GB892 3.1-4 2.7《电力建设施工质量验收及评价规程》DL/T 5210.1-8 2.8华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

水泥罐基础施工方案终稿

水泥罐基础施工方案终稿 The following text is amended on 12 November 2020.

广州市轨道交通六号线施工5标客村站土建工程客村站水泥罐基础施工方案编制：复核：审批：广州市轨道交通六号线施工5标项目经理部二O一四年四月一日

客村站水泥罐基础施工方案一、编制说明 1、编制依据（1）水泥罐厂家提供的施工图纸。（2）适用于本工程的标准、规范、规程及湖北省、广州市有关安全、质量、工程验收等方面的标准、法规文件。（3）我项目现有的技术水平、施工管理水平、机械设备配套及我项目从事市政工程所积累的施工经验。 2、编制原则本着严格遵守合同、履行义务，确保安全、优质、按期完成工程的原则，并根据本合同的工程地理环境、气侯、交通运输材料供应等情况综合考虑编制。二、工程概况根据工程施工需要，在施工场地靠近泥浆池一侧及4号出入口位置各修建2个水泥罐，共4个水泥罐，水泥罐基础尺寸下部结构6m*6m，上部结构*，埋深，水泥罐高度。三、施工准备 1、施工用电根据工程所需机械动力设备、电气工具及照明电的数量，考虑到施工高峰阶段的机械设备最高用电需求量，主要使用报装的600KVA箱变，必要时，采用发电机临时发电，可满足工程用电需要。 2、施工技术（1）组织有关人员熟悉图纸和分项工程施工工艺，了解施工现场地上和地下建筑物及管线现状，作好充分的技术准备工作。（2）根据施工进度编制材料进场计划，材料部门根据材料计划进场采购，技术部门作好材料的进场检验工作。（3）在施工实践中，施工员、工长应随着设计和施工条件等因素的变化调整和补充完善施工方案。

球罐整体热处理方案

目录 1、编制依据 (2) 2、球罐热处理前，应具备下列条件 (2) 3、热处理工艺 (3) 4、加热方法 (6) 5、保温方法 (6) 6、热处理设施安装主要要求 (7) 7、温度控制措施 (8) 8、热处理操作进程 (8) 9、热处理人员的组织与管理 (10) 10、安全注意事项 (11) 11、工作计划安排 (11)

2000m3液化石油气球罐热处理方案一、编制依据 1.1xxx180万吨/年催化裂化装置及配套设施技改工程成品油罐区及泵房4台 2000m3液化石油气球罐施工图； 1.2《钢制球形储罐》GB12337-98； 1.3《球形储罐施工及验收规范》GB50094-98。二、球罐热处理前，应具备下列条件 2.1球罐球体、入孔、接管及预焊件等必须全部焊接完毕，并经外观检察和无损探伤检查合格。 2.2所有无损探伤检查工作必须作完。 2.3球罐内外表面质量和几何尺寸应检验合格，记录齐全。 2.4产品试板焊接检查合格，并经监检人员确认，试板在球壳上固定应牢固。 2.5所有原始资料齐全，并经质保系责任人员签字认可，经监检单位和甲方确认。 2.6热处理系统装置必须全部安装好，各系统应调试完毕。 2.7供电系统经全面检查合格符合要求，并和有关部门联系，确保热处理期间不断电。 2.8应掌握气象资料，热处理应避开大风与下雨天气。 2.9各岗位人员应齐全到位，并经培训上岗，分工协作。 2.10施工技术方案应向有关人员交底。 2.11在脚手架及外围搭设雨布，以便防雨、防风且备用 20kw 柴油发电

机1台，防止停电，并准备消防器材防止火灾的发生。三、热处理工艺 3.1热处理工艺系统本次热处理工程由燃油、供油、测量、柱腿移动和排烟系统组成。3.1.1燃油系统。燃油系统采用枪式燃烧器，燃烧器与球罐下入孔相接，采用一套微机系统对热处理工程进行智能化控制，以满足工艺要求，燃料采用0号柴油通过油泵送油，经电磁阀控制进入喷嘴喷出，燃烧器鼓风机由底部送风助燃，雾化燃烧油，自动电子点火器点为燃燃油进行燃烧。 3.1.2供油系统。根据热工计算，本次罐热处理最大耗油量为874L/h，单台热处理耗油量≤4吨，储油罐一次装油量应保证单台球罐热处理全周期所需油量的1.5倍，故应设备容量为6吨的储油罐。 3.1.3温度测量控制系统。温度测量监控系统由热电偶，补偿导线和一套PC-WK型集散控制系统对温度进行智能化测量和控制。 3.1.3.1测量点布置。按照GB12337-1998《钢制球形储罐》有关技术标准的要求，本次热处理共设测温点18个，测温点应均匀布置在球壳表面，相邻测温点间距应≤4500mm，距入孔与球壳环缝边缘200mm以内及产品试板上必须设测温点。详见测温点布置图（见下图）

工艺管道安装施工方案(加油站)

施工方案

目录1．工程概况 2．编制依据 3．施工准备 4．施工步骤方框图 5．材料检验 6．管道安装 7．焊接及焊缝检验 8．管道系统试验 9．质量控制与管理 10．安全与文明施工 11．交工验收 12．施工进度计划表

１工程概况本工程为安装工程，设计新制作新油罐及工艺管道，由我公司承建的工程加油部分工艺管道，按新设计图内容，加油区由四个油罐及4台加油机组成。２编制依据 2.1相关技术文件 2.2 GBJ235-82 《工业管道工程施工及验收规范》（金属管道篇） 2.3 GBJ236-82 《现场设备、工业管道焊接工程施工及验收规范》 2.4 SHJ501-85 《石油化工剧毒、易燃、可燃介质管道工程施工及验收规范》 3 施工准备 3.1 由项目部工程部组织施工人员进行技术交底 , 熟悉业经会审的施工图纸及施工验收规范和有关的技术文件 , 提出完整的材料计划和措施用料计划 , 由质安部进行安全交底及教育。 3.2 施工机具的准备及人员配备。

3.2.1 需准备的施工机具如下表：

3.2.2 施工人员：钳工： 1 人电焊工： 6 人

气焊工： 1 人起重工： 2 人电工： 1 人普工： 2 人安全员： 1 人质检员： 1 人技术员： 1 人施工队长： 1 人 3.2.3 现场做好三通一平 , 建好临时设施。 3.2.4 各工种人员必须通过上岗前培训工作 , 对参加施工的焊工进行资格审查 , 必须有劳动部门颁发的相应项目的合格证。 3.2.5 技术员将技术要求和要领向施工班组交底。 4 施工步骤方框图 5 材料验收 5.1 管子、管件、阀门及板材必须具有制造厂的质量合格证明书，对材料的质量有异议时，应经复验合格后，方可使用；管子、管件、阀门在安装前，应按设计要求核对其规格、材质、型号，并进行外观检查，不得有裂纹、缩孔、夹渣、折迭、重皮等缺陷，锈蚀或凹陷不

球罐施工方案

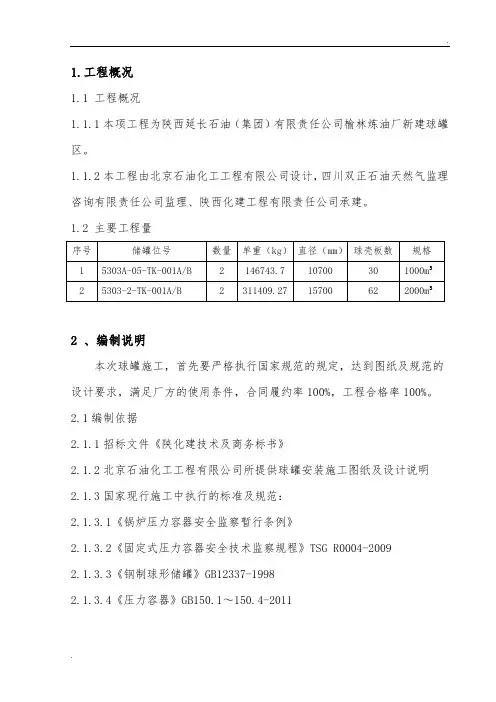

1.工程概况 1.1 工程概况 1.1.1本项工程为陕西延长石油（集团）有限责任公司榆林炼油厂新建球罐区。 1.1.2本工程由北京石油化工工程有限公司设计，四川双正石油天然气监理咨询有限责任公司监理、陕西化建工程有限责任公司承建。 1.2 主要工程量 2 、编制说明本次球罐施工，首先要严格执行国家规范的规定，达到图纸及规范的设计要求，满足厂方的使用条件，合同履约率100%，工程合格率100%。 2.1编制依据 2.1.1招标文件《陕化建技术及商务标书》 2.1.2北京石油化工工程有限公司所提供球罐安装施工图纸及设计说明2.1.3国家现行施工中执行的标准及规范： 2.1. 3.1《锅炉压力容器安全监察暂行条例》 2.1. 3.2《固定式压力容器安全技术监察规程》TSG R0004-2009 2.1. 3.3《钢制球形储罐》GB12337-1998 2.1. 3.4《压力容器》GB150.1～150.4-2011

2.1. 3.5《球形储罐施工及验收规范》GB50094-2010 2.1. 3.6《锅炉和压力容器用钢板》GB713-2008 2.1. 3.7《承压设备用碳素钢和合金钢锻件》NB/T47008(JB/T4726)-2010 2.1.3.8《承压设备无损检测》JB/T4730.1～4730.6-2005 2.1. 3.9《石油化工企业设备与管道表面色及标志》SH3043-2003 2.1. 3.10《承压设备用焊接材料订货技术条件》 NB/T47018.1～7-2011 2.1.3.11《承压设备焊接工艺评定》NB/T47014-2011 2.1. 3.12《压力容器焊接规程》NB/T47015-2011 2.1. 3.13《承压设备产品焊接试件的力学性能检验》 NB/T47016-2011 2.1.3.14《施工临时用电安全技术规范》JGJ46-2005 2.1. 3.15《建筑施工机械安全使用规范》JGJ33-2001 2.1. 3.16《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 2.1. 3.17《建筑施工现场环境与卫生标准》JGJ146-2004 2.1. 3.18我公司《质量手册》及其支持性文件 2.1.4本施工方案未涉及土建和罐体防腐的施工内容。 3、适用范围本方案适用于榆林炼油厂150万/年常压装置（A）技术改造及配套设施改造工程5303单元液化石油气罐区中2台2000m3液化气球罐（12002-5303-2-TK-001A/B）坐标为：（A=271.00 B=1407.00）及5303单元C5+拔头油罐区及泵房罐区中2台1000m3拔头油球罐（12002-5303A-05-TK-001A/B）（A=871.00 B=1443.00）的安装施工。（以上球罐位置及坐标值详见陕西延长石油（集团）有限公司榆林炼油厂150
