还原气氛对熟料组

合集下载

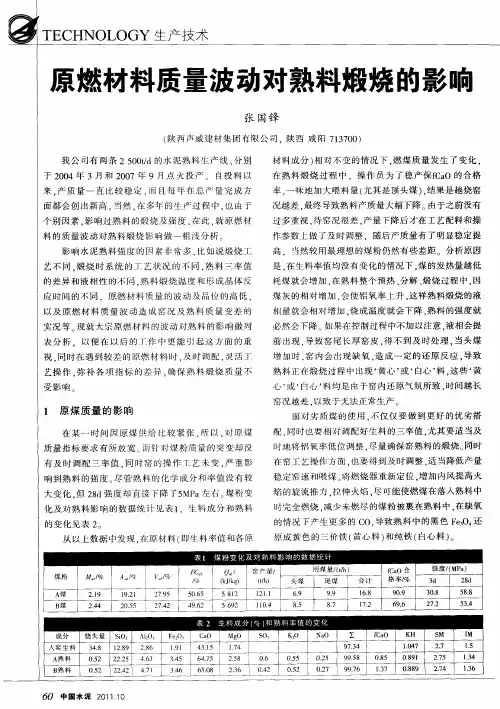

原燃材料质量波动对熟料煅烧的影响

２７．２７．５
２７．４
９．８９５
９． ’ ｌ９７３７６
６中国水泥２１．００１１
项目铜矿渣含铁量／％熟料２ｄ强度／ＭＰ）８（ａ
Ｆｌ — ４．０２５３８
Ｆ２一３－９４５．７９
高，当然较用最理想的煤粉仍然有些差距。分析原因是。生料率值均没有变化的情况下，在煤的发热量越低
的差异和液相性的不同，熟料煅烧温度和形成晶体反
应时间的不同．原燃材料质量的波动及品位的高低，
耗煤就会增加，熟料整个预热、在分解、烧过程中，煅因
Ａ灰石石
Ｂ灰石石
４．３５
４．１９
００３０１５．３６＿．４３４
１２１６０５５．３．４０２６
１．６
１．８
９．０８６２８１２Ｏ９９．９．２４．．８４
（ｈｔ）／
ｌ１１２．
头煤ｌ尾煤
６９．９９．
合计
ｌ．６８
ａＯ合格率／％
９．０９
强度／ＭＰ）ａ３ｄ２ｄ８
３．０８５．８８
Ｂ煤
２４．４
２．０５５
２７２４
４．９２６
‘
∑ ｆＯＫＳＣＨａＭ
９．４７３１４．７０Ｏ８．５Ｏ８１．９０８９８
．
ＩＭ

2024年窑工艺知识测试题库及答案(三)

2024年窑工艺知识测试题库及答案（三）分析题：1、分析篦冷机堆“雪人”的原因？答：①出窑熟料温度过高，发粘。

出窑熟料温度高的原因很多，比如煤粉落在熟料上燃烧，煤嘴过于偏向物料，窑前温度控制的过高等，落入冷却机后堆积而成“雪人”；②熟料结粒过细且大小不均。

当窑满负荷高速运转时，大小不均的熟料落入冷却机产生离析，细粒熟料过多地集中使冷却风不易通过，失去高压风骤冷而长时间在灼热状态，这样不断堆积而成“雪人”；③由于熟料的铝率过高而造成。

铝率过高，熔剂矿物的熔点变高，延迟了液相的出现，易使出窑熟料发粘，入冷却机后堆积而成“雪人”。

2、产生黄心料的原因是什么？如何解决？答：黄心料产生的原因从理论上讲是由于还原气氛的存在，使熟料中的三价铁还原成二价铁而产生黄心料，实际生产中其主要产生的原因有：①配料中三率值不合理，烧结范围窄，液相量提前出现结大块；②由于燃料的不完全燃烧产生还原气氛，导致黄心料；③窑内物料填充率过高，喂煤过多产生黄心料；④窑头喂煤量过多，煤粉大量落入物料上而产生致密的黄心料。

3、试分析回转窑烧成带温度低、窑尾温度高的原因，如何调整解决？答：原因：①排风量过大，将火焰拉长，使火焰的高温部分后移；②煤的灰份高，挥发份低，细度粗，水分大，这样燃烧速度变慢，使火焰拉长，高温部分后移。

处理：①适当关小排风，缩短火焰，降低窑尾温度；②降低煤粉细度和水分，加强风煤配合；③看喷煤管是否合理，如不合理适当调整。

4、试分析篦冷机篦床“压死”的原因。

答：篦床压住的主要原因是物料多。

物料多的原因：①掉大量窑皮和后结圈，造成物料大量涌向冷切机内，压住篦床；②窑生烧，造成粉尘物料落入篦冷机，粉状物料在冷却机运动速度慢，另外鼓风大，造成悬浮，一旦粉尘落下来就压住篦床，这是造成篦冷机压住的主要原因；③篦冷机设备本身的故障。

5、试分析窑跑生料的原因，如何调整解决？答：原因：①预热器塌料，喂料量过大；②原料成份的波动；③风、煤、料匹配不合理；④断煤，窑温偏低；⑤投料后操作过于急噪；⑥掉窑口圈或大量窑皮。

熟料质量控制及煅烧方面的影响因素

培训材料熟之三料质量控制及煅烧方面的影响因素一、熟料质量控制的重要性1、熟料质量是确保水泥质量的核心，熟料质量达不到要求，难以磨制优质的水泥产品。

其中配料和煅烧是决定熟料质量的关键。

2、从生料到熟料，是一个化学反应过程。

化学反应，最基本的核心就是要求参预化学反应的物质间的比例要满足理论要求。

参预化学反应的某一物质的量，不得过剩或者不足，否则，化学反应形成的结果，不是当初设计的结果。

因此，熟料生产过程实际上要求是很精细的，不是表面上的那种粗糙现象。

3、设计合理的熟料率值，通过良好的煅烧，才干生产出优质的水泥熟料。

1、原料磨工艺变化现代水泥企业，以节能高效为主要导向，装备和工艺流程日益简化和高效。

2、原料磨由过去的球磨机改为现代立磨，原料磨工艺装备的改变，对产品质量的影响。

3、球磨机的工艺特点，决定了生料细度更加均匀，900 孔细度小，只在 3.0%以内， 1800 孔细度在 12%以内。

立磨的生料细度粗， 900 孔细度在 6.0-8.0%， 1800 孔细度在 22%摆布。

由上看出，现代水泥工业改成立磨后，生料的颗粒级配产生了较大的变化，立磨的生料粗大颗粒占比例明显上升，中等颗粒的比例，也较球磨机增加了一倍。

4、现代水泥工业、细度标准的变化。

80 年代，国家旋窑管理规程对细度有控制要求，最开始的标准规定生料细度小于等于 10%，作为一次水泥工艺管理的标准来执行，其后更改为 12%。

后来随着先进水泥工艺发展，生料细度作为一次过程控制指标，再也不强制执行，由企业根据自身生产需要自行控制。

质量体系认证，也将细度标准作为企业自行制定来审核，细度标准被企业自身不断放松标准。

按照现行立磨的生产工艺，生料细度按 10%、12%、16% 等等标准，已经无法满足当前立磨工艺的要求，根据立磨的特点及与窑的产能关系，细度只能控制在 20-22%之间,即使控制较好的工厂细度也在 8 摆布。

但是 , 目前的细度控制指标，不表示细度粗对煅烧没有影响。

还原气氛对熟料组成的影响

A
12
• 5入窑生料质量的波动入窑生料成份变化大,尤其是熟料中Fe2O3含量的变化, Fe2O3含量大的熟料,燃烧过程中对还原气氛更加敏感, 黄心率大大增加,这主要是由于Fe2O3含量较大,当有还原气氛时,增加了Fe3+还原成Fe2+的机会和数量,导致黄心率增加。另外,在熟料Fe2O3含量正常情况下, 随着CaO含量的增加,还原料量增加,主要是由于熟料中 CaO含量增加,熟料的易烧性下降,相应地要提高烧成温度,从而增加了窑内的用煤量,当风煤配合不合理时,就产生还原气氛,从而增大了还原熟料的生成
A
2
• 在还原气氛条件下生产出来的熟料,我们称之为“还原熟料”。在还原气氛下烧
成时,窑内热力强度低,高价的过渡型的元素氧化物被还原成低价的,产生各种异常颜色的熟料。据此特点,一般把还原料分为黄心料、绿心料、析铁料三种
A
3
• 还原熟料常见的为黄心料,在熟料中所占比例也较大。而绿心料、析铁料较少出现,即使存在,量也不多。还原熟料的危害很多,影响窑的产量、质量、煤耗、热工制度的稳定;影响熟料、水泥的质量外观颜色等。特别是熟料、水泥的外观上,还原料较多时,不仅熟料颜色难看, 就连磨制出的水泥颜色也发黄,水泥用户极易把此熟料水泥比作立窑的废品熟料黄料球来看待,使用户购买使用都不放心,影响企业的声誉, 因此,必须采取措施进行解决。
还原气氛与熟料组成
李杰 2010年6月9日
A
1
• 在水泥生产中正常熟料是在窑内空气略有过剩的情况下烧成的,即有足够的氧使燃烧不完全,产生 CO时,就形成还原气氛,其反应式为:
• C+O2→CO2+408630J/mol • C+12O2→CO+123053J/mo

影响熟料质量的原因及改进措施

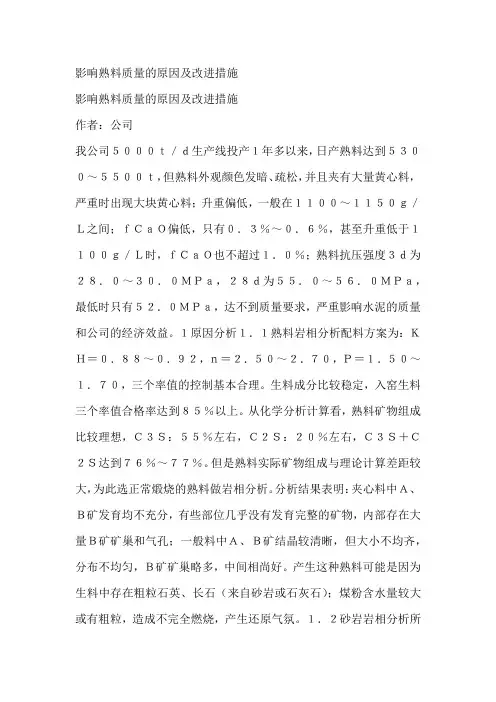

影响熟料质量的原因及改进措施影响熟料质量的原因及改进措施作者：公司我公司５０００ｔ／ｄ生产线投产１年多以来，日产熟料达到５３００～５５００ｔ，但熟料外观颜色发暗、疏松，并且夹有大量黄心料，严重时出现大块黄心料；升重偏低，一般在１１００～１１５０ｇ／Ｌ之间；ｆＣａＯ偏低，只有０．３％～０．６％，甚至升重低于１１００ｇ／Ｌ时，ｆＣａＯ也不超过１．０％；熟料抗压强度３ｄ为２８．０～３０．０ＭＰａ，２８ｄ为５５．０～５６．０ＭＰａ，最低时只有５２．０ＭＰａ，达不到质量要求，严重影响水泥的质量和公司的经济效益。

１原因分析１．１熟料岩相分析配料方案为：ＫＨ＝０．８８～０．９２，ｎ＝２．５０～２．７０，Ｐ＝１．５０～１．７０，三个率值的控制基本合理。

生料成分比较稳定，入窑生料三个率值合格率达到８５％以上。

从化学分析计算看，熟料矿物组成比较理想，Ｃ３Ｓ：５５％左右，Ｃ２Ｓ：２０％左右，Ｃ３Ｓ＋Ｃ２Ｓ达到７６％～７７％。

但是熟料实际矿物组成与理论计算差距较大，为此选正常煅烧的熟料做岩相分析。

分析结果表明：夹心料中Ａ、Ｂ矿发育均不充分，有些部位几乎没有发育完整的矿物，内部存在大量Ｂ矿矿巢和气孔；一般料中Ａ、Ｂ矿结晶较清晰，但大小不均齐，分布不均匀，Ｂ矿矿巢略多，中间相尚好。

产生这种熟料可能是因为生料中存在粗粒石英、长石（来自砂岩或石灰石）；煤粉含水量较大或有粗粒，造成不完全燃烧，产生还原气氛。

１．２砂岩岩相分析所用的石灰石品位较低（ＣａＯ含量在４６．０％～４８．０％，Ａｌ２Ｏ３含量偏高），为了保证配料方案的实施，使用２．０％～３．０％的砂岩作为硅质校正材料进行配料。

对砂岩进行的岩相分析表明：大量晶粒尺寸１００～５００μｍ的石英颗粒被少量（约２０％）次生石英胶结，并含有少量微晶石英；所用的砂岩是以石英为主体矿物的石英质砂岩，杂质少，化学反应活性差。

１．３生料中的碱含量、硫碱比煅烧过程中，熟料结粒不好、飞砂较多，在ＫＨ、ｎ偏高时尤为明显，窑对料的适应性较差，物料的轻微波动就造成窑和熟料的波动。

黄心熟料的产生原因与消除方法.

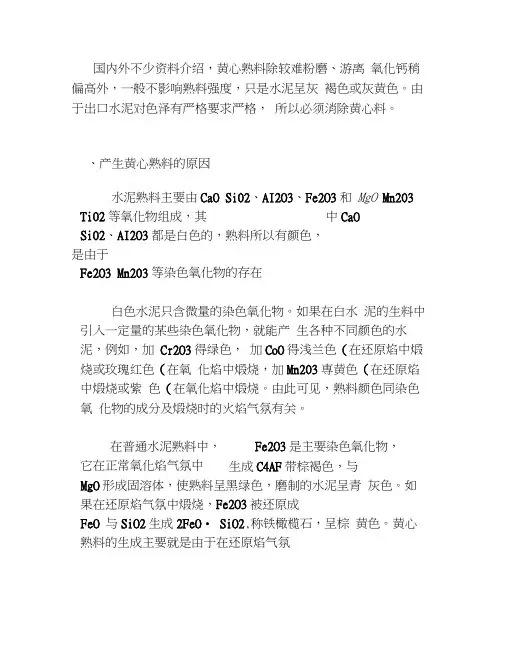

国内外不少资料介绍，黄心熟料除较难粉磨、游离氧化钙稍偏高外，一般不影响熟料强度，只是水泥呈灰褐色或灰黄色。

由于出口水泥对色泽有严格要求严格，所以必须消除黄心料。

、产生黄心熟料的原因水泥熟料主要由CaO Si02、AI2O3、Fe2O3和 MgO Mn203 Ti02等氧化物组成，其Si02、AI2O3都是白色的，熟料所以有颜色，是由于Fe2O3 Mn203等染色氧化物的存在白色水泥只含微量的染色氧化物。

如果在白水泥的生料中引入一定量的某些染色氧化物，就能产生各种不同颜色的水泥，例如，加 Cr2O3得绿色，加CoO 得浅兰色（在还原焰中煅烧或玫瑰红色（在氧化焰中煅烧，加Mn203専黄色（在还原焰中煅烧或紫色（在氧化焰中煅烧。

由此可见，熟料颜色同染色氧化物的成分及煅烧时的火焰气氛有关。

在普通水泥熟料中，它在正常氧化焰气氛中 MgO 形成固溶体，使熟料呈黑绿色，磨制的水泥呈青灰色。

如果在还原焰气氛中煅烧，Fe2O3被还原成FeO 与SiO2生成2FeO ・ SiO2,称铁橄榄石，呈棕黄色。

黄心熟料的生成主要就是由于在还原焰气氛中CaOFe2O3是主要染色氧化物，生成C4AF 带棕褐色，与中煅烧2FeO ・SiO 与C2S 固溶生成钙铁橄榄石 CaFeSiO4所致。

从黄心熟料磨片岩相分析发现，它的黑色外壳的岩相结构与正常熟料无区别，而黄心部分 A 矿结晶不规则，边线不直，棱角圆钝，甚至没有 A 矿。

B 矿颗粒小，表面有包裹物。

从黑色外壳与黄心部分的化学成分看:SiO2 AI2O3 Fe2O3 CaO MgO FeO20.50 6.73 3.85 65.1 1.44 0.3026.24 8.33 3.43 59.11 1.21 0.51黄心部分的壳的含量，也证明还原气氛是形成黄心熟料的重要原因。

但是，立窑的还原气氛远较回转窑严什么在正常煅烧下可以得到黑绿色葡萄状熟料而没有黄心呢？这是由于立窑内熟料的冷去卩速度很慢，熟料又具多孔状，在高压鼓风情况下，灼热的熟料遇热空气作用，O2较易渗透到熟料内部，使FeO 重新氧化成Fe2O3熟料颜色又变成黑色。

还原料对熟料物理性能的影响

；０８ ×ｌ５０
ｓ１０８Ｉ０× １ ’ Ｏ０ —０ —１０２０４９
泄洪２ Ⅲ 一２８坝段
一
Ｉ５可２一甲５３５）
３８４３２２３４２５３３４６３．２９５
ｌ０Ｓ１Ｄ８００００
产生还原熟料针对某厂在２０年一度熟料凝结时０１问波动较大，凝现象出现频繁的问题，者做了一快笔些试验，试图定量地分析还原料对熟料凝结时间和胶砂强度等物理性能的影响。
月后也需用力才能敲碎。Ｂ样出窑呈黑色，风化溃不
２８ｄ２９５Ｉ２０
０８６０ｇ３２ ” ８６２２９２０９５０８Ｉ２２７９６３８１
２２１．３
轰３中热水泥混凝七全面性能抽样检测结果
设计要求
Ｉ
抽样日期
抽样部位
水泥抗压强度／劈拉强度／＿弹出模量／Ｐ限拉伸／０抗渗抗冻Ｍ Ⅵ Ｇａ极１拈种一等级标号
２ｄ８９ｄ０２ｄ８ｇｄ０２ｄ８９ｄ０２８ｄ９ｄ０
ｌ
ｌ基础
Ｂ２５Ｓ ∞ ０１０ＤＤ０１
ｍ，
类裂缝为０１１／ｎ．Ⅲ类裂缝为００８／．７条万ｌ．４条万
。
低于ＴＰ０１９８￣峡工程裂缝评判和处理ＧＳ１ —１９（
规定＞中Ⅲ 、 Ⅳ裂缝宜控制在０５条／／．万／内的技Ｊ术要求，保三峡工程混凝土耐ｌ奠定了基础。为确生

熟料烧成精准平衡操作技术

窑外分解技术在中国出现已经四十多年了。

技术已经很成熟。

以至于如果有人说这个系统还可以进行优化时都很少有人相信。

但是，按照任何技术都是在发展，虽然窑外分解的基本理论是成熟的，但是其应用技术却在日新月异的快速发展着。

对系统技术发展方面的论述，我的观点已在“水泥熟料烧成系统优化升级的技术措施”一文中介绍过了。

今天主要是讲操作方面的事情。

细细分析起来，这项操作技术的产生应该追溯到1995年我们开始从事中小型旋窑改造的时候。

那时候因为生产线的能力都不大，700t/d的就是大生产线了。

当时很多生产线的熟料冷却都是采用的单筒冷却机。

在生产时，窑头罩都是正压或是微正压。

完全负压的很少。

有些工厂窑头正压到看火都需要拿着像盾牌一样大的看火镜。

当时大家都不明白产生正压的原因，有些工厂甚至将高温风机的风量加大了一倍，祈望将窑头拉成负压，但是没有作用，反而使生产更不稳定了。

当时就有一些文章探讨单筒冷却机的规格和回转窑规格的匹配问题，希望通过匹配来解决窑头正压问题。

也有一些工厂，对窑头罩进行了改造，特别是窑头冷烟室的尺寸。

改造后确实有些效果，但随之带来的是产量的影响。

我们在开始从事旋窑改造以后，也研究了这种现象，并在一些在水泥厂工作的专家的启发下，利用组合技术实现了窑头罩的负压工况，并使旋窑的产量大幅度提高。

在这种情况下逐渐认识了系统空气平衡和烟气平衡的重要性以及其中的一些特殊关系。

真正达到高峰的是利用这方面的技术解决了当时被称为水泥行业老大难问题的河北宣化水泥厂（今张家口金隅）700t/d生产线的达标问题。

在以系统空气平衡为主要指导思想的基础上，没有对系统进行大的改动，只改了一些在他人看来无足轻重的若干细节部位，就使这个建厂10年没有达标的生产线，远远得超过了设计产量而达到了800t/d。

时至今日，科邦公司已经完成了关于分解炉和篦冷机的优化操作的研究，完成了烧煤燃烧器的合理使用的研究，同时完成了在2500t/d以下规模生产线应用这项操作技术的工作。

黄心料

综上所述，产生黄心料的根本原因是窑内形成还原气氛，在实际生产中采取以上相应的措施，稳定热工制度，就可以避免黄心料的产生，提高熟料的质量。
关于白心料：
组成熟料的4个主要氧化物：氧化钙、二氧化硅、氧化铝和氧化铁中，只有氧化铁会产生颜色的变化。在氧化气氛下，氧化铁为黑色。但在还原气氛下，根据还原气氛的强弱所表现出来的颜色有所不同，比如：黄色、绿色，如果还原气氛很强，甚至可以把三价铁还原成金属铁，此时表现为白色。因此，氧化铁在不同程度的还原气氛下，可以表现为黄色、绿色或白色等不同的颜色。“白心料”是由于强还原气氛产生的。
1.2 窑尾来料不均影响到对烧成带温度的控制，在同一煅烧温度下，窑尾来料少时，物料易于形成大量熔融料，来料多时物料前窜挤压烧成带，易造成包烧现象，从而形成黄心熟料颗粒。
1.3 原燃料中的有害成分含量过高，尤其是碱、氯、硫的含量过高时，在窑、预热器系统中循环富集，形成低共熔物，使窑内液相出现温度降低，液相量提前出现、量增加，易形成长、厚窑皮、结圈现象，使窑内的通风不良，容易出现黄心料。
1.4 由于煤灰份过大，煤粉入窑后不能完全燃烧，形成了大量的还原气氛，使熟料在煅烧的过程中生成黄心料。另外，原煤进厂时水分过大，使煤磨达不到设计的产量，煤粉的细度偏大，入窑后不能完全燃烧，形成还原气氛，再加上如果二次风温度低，火焰的黑火头过长，未完全燃烧的煤粉集中沉降到烧成带前端的物料上，被窑内的正常物料包裹形成黄心熟料。
黄心熟料的KH值较低，熟料矿物C3S的含量偏低，造成水泥的强度不够，f-CaO较大，影响水泥的安定性，严重影响了产品的质量。
1、黄心熟料的形成原因：
1.1 由于操作中一、二次风配合不当，火焰过长，物料预烧好，液相量出现早，易于形成长、厚窑皮，结圈，结蛋现象，造成窑内通风不良，窑内的氧气不足，使煤粉燃烧不完全，产生CO，使窑内出现还原气氛，熟料在煅烧过程中生成黄心料。

熟料煅烧中的有关问题的解析

有害组分循环富集硫碱比失调局部温度过高外来物造成的堵塞
漏
风
外漏风
喂料量的波动窑灰不均匀掺入
结皮堵塞
五、防止结皮堵塞的措施
• 1)减少或避免使用高硫和高氯的原料，这是减少结皮的前提。 • 2)如过量的硫和氯难以避免，建议丢弃一部分窑灰，以减少有害组分的循环。 • 3)采用旁路放风系统。 • 4)避免使用高灰分及灰分熔点低的煤。 • 5)采用新型耐火材料，即在容易结皮的部位使用抗结皮的耐火材料。 a:含ZrO2的耐火材料；b: 含石墨的耐火材料。
重庆小南海水泥厂
水泥制造基础知识
——熟料煅烧中的有关问题的解析
二0一三年十一月
一、预分解窑结蛋机理分析
大蛋形成的条件
生料、燃料有害成必要条件：分含量高煤粉的不完全燃烧充分条件：
其它条件：
配料方案不合理
入窑生料成分均匀性差
有害成分的循环：
内循环
液相开始出现的温度降低
促进
外循环
2、熟料圈的形成
在熟料煅烧过程中,当物料温度达到1280℃ 时,其液相粘度较大,熟料圈最易形成,冷却后比较坚固,不易除掉,在正常煅烧情况下,熟料圈体的内径部分,往往被烧熔而掉落,保持正常的圈体内径。如果在1250～1280℃温度范围内出现的液相量偏多,往往形成妨碍生产的熟料圈。熟料圈一般结在烧成带的边界或更远,开始是烧成带后边的窑皮逐渐增长,逐渐长厚,发展到一定程度即形成熟料圈。严重熟料圈的窑皮长度有的甚至长出正常窑皮长度的几倍。
粉化
C2S多
生料过粗固相反应不完全
(四)、放置一段时间后粉化原因：
①硫化亚铁水化 ②石灰的消解

熟料还原气氛测试方法

熟料还原气氛测试方法
Testing Method of Reducing Atmosphere 华新水泥股份有限公司技术中心
熟料还原气氛测试方法
1. 适用范围
本方法适用于水泥厂实验室检测熟料中是否存在还原气氛。

2. 试剂及器皿
2.2-联吡啶
柠檬酸三钠
白色陶瓷样盘/白色塑料样盘
3. 样品选择
劈开一些熟料颗粒，检查是否存在不正常的着色和大范围的不均匀；如果有红色、褐色或黄色熟料，挑选5-10mg熟料碎片进行还原气氛测试。

4. 溶液配制方法
1.1 A溶液（
2.2-联吡啶溶液）：
0.25g联吡啶+90ml水+10ml浓盐酸，搅拌均匀后装于琥珀色的滴定瓶中。

1.2 B溶液（柠檬酸三钠溶液）：
50g柠檬酸三钠+100ml水，搅拌均匀后装于琥珀色的滴定瓶中。

5. 试验过程及判定方法
2.1 取已破碎的熟料样品5-10mg，置于白色的样品盘中；
2.2 滴2滴A溶液在样品上，如果溶液在2min内颜色变红，表明熟料中有Fe2+
存在，含量在0.16%以上，说明窑内存在还原气氛；
2.3 如果溶液在2min后未变红，加滴2滴B溶液，可等待至5min，若溶液变
红，表明熟料中有Fe2+存在，说明窑内存在还原气氛，但熟料中Fe2+浓度低于只使用A溶液就变红的情况。

2.4 如果通过以上操作，未有红色出现，说明窑内不存在还原气氛或熟料中Fe2+
的含量在0.04%以下。

回转窑熟料烧成还原气氛的成因及对熟料的影响

回转窑熟料烧成还原气氛的成因及对熟料的影响回转窑熟料烧成还原气氛的成因及对熟料的影响水泥熟料的正常生产是在氧化气氛下进行的，但是当燃料燃烧不充分时会产生还原气氛。

正常状态下，燃料充分燃烧生成CO2，燃料所蕴含的热能全部释放出来，若氧气不足时，煤粉就会不完全燃烧生成CO，产生还原气氛。

事实上还原气氛对熟料烧成产生严重的影响，烧成中出现黄心料，熟料易磨性差，并严重影响水泥的颜色。

（1）还原气氛对回转窑操作的影响（窑后结圈，虽说大窑结圈结球很难但是会影响窑内通风状况）：有专家说：燃料不完全燃烧产生还原气氛是造成预分解系统粘结堵塞的关键原因。

究其原因，煤粉的不完全燃烧使窑内产生还原气氛，未燃尽的焦炭离子沉落在窑后段继续燃烧产生大量的热致使窑内提早出现液相，引起后结圈结球，Fe2O3铁在还原气氛下被还原生成FeO，易形成低熔点矿物形成后结圈。

（2）烧成中熟料有黄心料存在：还原气氛下烧成熟料外观呈现正常熟料颜色灰黑色，而内部呈浅棕色到棕黄色不等，随烧成还原气氛严重程度的不同，熟料内颜色的深浅程度也不同，严重时熟料呈棕黄素。

究其原因：物料在还原气氛下煅烧，高价氧化物Fe2O3被还原成低价氧化物FeO，大量的FeO进入B矿及玻璃体内，导致黑色矿物C4AF生成量减少而导致熟料黄心。

正常熟料磨制的水泥是墨绿色的，而还原气氛下烧成熟料磨制的水泥呈灰黄色，水泥用户往往担心灰黄色水泥存在质量问题而不敢放心使用。

（3）影响水泥熟料化学组成和矿物组成的影响：有实验指出，与正常煅烧的熟料相比，还原气氛下烧成的熟料中氧FeO的含量增加1.60%，f-CaO的含量增加1.71%，C2S含量增加8.14%，C3A增加2.84%，而C3S含量降低8.80%，C4AF 含量降低4.59%。

主要是因为水泥熟料在还原气氛下烧成,引起了熟料体系中可变价元素Fe的变化, 即Fe3+还原成Fe2+( 熟料中未发现单质Fe 的存在) , 使熟料体系中FeO 含量明显增加; 而且, 由于Fe 元素的价态变化, 将影响熟料体系中铁相的形成，使熟料中C3A的含量增加, A 矿的稳定性降低, 在A 矿晶体内部发生成分离析而形成二次B 矿和f-CaO。

还原熟料及飞砂料

还原熟料及飞砂料一、还原熟料：1、还原熟料：在还原气氛条件下煅烧时，窑内热力强度低，高价的过渡型氧化物被还原成低价的，生成各种异常颜色的熟料，分为黄心料，绿心料，析铁料。

还原熟料不但影响窑的产量，煤耗及热工制度的稳定；影响熟料、水泥的质量、外观颜色等。

（1）黄心料。

可分为疏松性和致密性黄心料。

疏松性黄心料结构疏松，烧失量高，f―cao也高，后期强度明显降低，它是在窑头温度低，窑尾存在还原气氛下产生的。

而致密性黄心料外壳的颜色与正常熟料相似，结粒较大，砸开熟料球，核心呈大小不等的黄心，它是在还原气氛或煤粉直接还原作用下，氧化铁还原致使熟料颜色发黄，当冷却时，熟料表层因再氧化而呈黑色。

黄心料其化学成分上最突出的变化就是随黄心程度的增加其中feo含量也增加，而总的铁含量却没有明显的变化；而有些黄心料中sio2和al2o3的含量较高，主要是煤灰掺入造成的。

煅烧过程中，由于致密黄心熟料出现了低熔液相，其黏度低，流动性好，熟料中的气体容易排出，孔隙小，因此黄心熟料的升重高，而且致密难磨。

（2）蓝心料的水硬性高，强度高，就是由于cr3+和低价锰在还原成气氛下发生的产物。

（3）析铁料就是当窑内通风不当，燃料在高热条件下，发生的猛烈还原成气氛，熟料中的高价铁化合物被转换成低价铁化合物，甚至金属铁。

2、还原熟料产生的原因a煅烧角度（1）风、煤、可望协调不好。

窑系统排风比较或切制太多，窑头喂食煤过多，在一、二次风量维持不变情况下，引致煤粉冷却不全然，而产生还原成气氛；窑尾水解炉喂食煤过多，引致预热器系统温度增高，极易在缩口、斜坡等处产生结皮，从而影响窑内通风，并使窑内氧含量严重不足，而产生还原成气氛；窑系统工艺故障，例如结大球，结圈或长厚窑皮，窑尾下料斜坡积灰等均可影响窑内通风，导致煤粉不全然冷却，也极易构成还原成气氛。

（2）燃烧器断面位置调整不当。

断面位置不合理，二次风不足，内风和外风的风量、风速比例不合理，风煤混合不好等等，极易产生还原熟料，特别煤质差时更应注意（煤粉细度粗，或灰分过大时）。

提高水泥熟料质量的重要途径——高温煅烧和快速冷却

提高水泥熟料质量的重要途径——高温煅烧和快速冷却--------------------------------------------------------------------------------作者：-发布时间：2004-5-15 作者：王善拔1胡如进2王宏伟3--------------------------------------------------------------------------------（1、广州市建筑材料研究所 510030 2、国家建材局技术情报研究所 100024 3、广州市建筑建材处510030）０前言凝土生产及使用的要求。

土木工程除要求混凝土有较高的强度外，还要求其和易性好，硬化后的耐久性要好。

为达到这些要求，作为混凝土生产主要用材的水泥应该是强度高特别是早期强度高，质量均匀且稳定，和易性好，与减水剂相适应性好。

具体反映在要求水泥强度高、标准稠度用水量少、水化热低等。

熟料是水泥的主要组分，欲磨制高品质的水泥必须有高品质的熟料，因此首先应提高熟料的质量。

在提高熟料质量的诸因素中，提高煅烧温度、快速冷却是最重要的工艺因素。

本文就高温煅烧和快速冷却提高熟料质量的原因进行讨论和分析。

１高温煅烧对熟料强度的影响提高煅烧温度可以提高熟料强度，这是生产实践中经常得以验证的现象。

李浩璇和杨家智[１]曾研究过不同煅烧温度对掺复合矿化剂熟料性能的影响。

在他们的实验中，熟料的率值完全相同，但熟料的强度随煅烧温度的升高而提高。

图１是根据他们的实验结果绘制的熟料强度与煅烧温度的关系曲线。

从图１可见，当煅烧温度从１３５０℃分别提高到1400℃和1425℃时，3ｄ、7ｄ和28ｄ抗压强度从23.6MPa、41.3ＭＰａ和５２．７ＭＰａ分别提高到２７．２ＭＰａ、４４．０ＭＰａ、57.9ＭＰａ和41.4MPa、５９．２ＭＰａ、６４．０ＭＰａ。

在这里要特别指出，这３种熟料的ｆ－ＣａＯ相差无几，分别为0.60%、０．４１％和０．３７％。
