ABS传感器车轮速度传感器解析
abs的工作原理
abs的工作原理标题：abs的工作原理引言概述：ABS（Anti-lock Braking System）是一种用于汽车制动系统的安全装置，旨在防止车辆在紧急制动时发生打滑，保持车辆稳定性和操控性。
在汽车行驶中，ABS 系统会监测车轮的转速，并根据情况调整制动力，以确保车轮不会锁死。
本文将详细介绍ABS的工作原理。
一、传感器检测车轮速度1.1 ABS系统通过安装在每一个车轮上的传感器来检测车轮的速度。
1.2 传感器会不断地监测车轮的转速，并将数据传输给ABS控制单元。
1.3 通过比较各个车轮的速度，ABS系统可以判断车辆是否浮现打滑现象。
二、ABS控制单元分析数据2.1 ABS控制单元会分析传感器传来的数据，包括车轮速度、制动压力等信息。
2.2 控制单元会根据数据分析结果判断是否需要调整制动力。
2.3 如果控制单元发现某个车轮速度过快或者过慢，就会采取相应措施来避免车轮锁死。
三、调整制动力3.1 当ABS系统判断车辆浮现打滑时，会通过调整制动力来避免车轮锁死。
3.2 ABS系统会减少或者增加制动力，以保持车轮旋转并避免打滑。
3.3 这种动态调整制动力的方式可以使车辆保持稳定性，并在紧急制动时更容易控制车辆。
四、释放制动力4.1 一旦ABS系统调整了制动力并避免了车轮锁死，就会释放制动力。
4.2 车辆恢复正常行驶后，ABS系统会恢复正常制动力。
4.3 这种释放制动力的方式可以确保车辆在紧急制动后能够平稳行驶，而不会造成失控。
五、持续监测车辆状态5.1 ABS系统会持续监测车辆状态，确保在行驶过程中随时准备应对紧急情况。
5.2 通过不断地检测车轮速度和制动力，ABS系统可以及时发现并处理潜在的打滑风险。
5.3 这种持续监测车辆状态的方式使ABS系统能够在车辆行驶中保持高效和可靠的工作状态。
结论：ABS系统通过传感器检测车轮速度、控制单元分析数据、调整制动力、释放制动力以及持续监测车辆状态等方式，确保车辆在紧急制动时不会发生打滑现象，提高了行车安全性和稳定性。
ABS传感器解析讲解学习
霍尔式车轮传感器的组成和工作原理
(a) 霍尔元件磁场较弱
(b) 霍尔元件磁场较强
霍尔式车轮传感器的磁路
霍尔式车轮传感器的电子线路
霍尔元件输出的毫伏级的准正弦波电压信号，送往ECU进 行处理，得到需要的电信号。
二、加速度传感器
有些ABS系统采用了加速度传感器用于判断地面的好坏 状况。加速度传感器采用惯性式原理，根据惯性力判断汽车的 制动加速度，用于推断地面的摩擦系数，判断好坏路面。许多 车不使用这个传感器，默认是好路面。
① 输出的电压信号强弱不随转速的变化而变化。在汽 车电源电压为12V的条件下，信号的幅值保持在11.5V到12V 间。
② 传感器频率响应高达20kHz，用于ABS中，相当于车 速为1000km/h时所检测的信号频率，因此不会出现高速时频 率响应跟不上的问题。
③ 霍尔式车轮传感器输出的电压信号强弱不随转速变 化，且幅值较高。霍尔式车轮传感器的抗电磁波干扰能力较 强。
根据传感器的结构，加速度传感器可以反映连续变化的路 面信号，或只产生二个路面信号。制动力的控制程序对不同的 路面有不同的控制方法。
加速度传感器
水银型：当汽车制动时，惯性力将水银上抛，接通电路产 生加速度信号。水银型只产生二个加速度信号。 摆型：摆动板上有许多透光槽，板的二侧装有光电信号发 生及接受元件，当汽车制动时，摆动板摆动，产生脉冲信号 反映板的摆角的大小。 应变仪型：当汽车制动时，惯性力使半导体应变片发生弯 曲变形，引起应变仪输出电压的变化；加速度越大，惯性力 越大，输出电压越高。
ABS传感器解析
电磁式车轮传感 器的安装形式与位置。
传感器间隙（磁隙）：0.6～0.7 mm。
电缆 永磁体
外壳 感应线圈
极轴 齿圈
浅析嵌入式ABS轮速传感器
浅析嵌入式ABS轮速传感器随着中国汽车行业的快速发展，汽车的制动安全性能越来越受到人们的关注，汽车防抱死制动系统（ABS）的诞生大大地提高了汽车行驶的安全性能。
近年来电子技术迅猛发展，ABS技术也随之趋于成熟，已由机械式发展为电子式，并在汽车行业中得到了广泛应用。
现代的轿车、客车以及重型汽车中不可或缺的配置之一就是防抱死制动系统（Anti-lock Braking System，简称ABS）。
其功用是在汽车的制动过程中，能够自动地调节作用于车轮上的制动力矩，将车轮滑移率控制在10%～20%之间，纵向附着系数接近峰值，从而缩短制动距离；与此同时，得到较大的侧向附着系数以避免车轮因制动抱死而出现的横向侧滑、甩尾现象，进一步提升了汽车的转向控制能力与行驶稳定性。
ABS是通过传感器测得车轮转速和车身移动速度，并计算出参考控制变量车轮加速度（或减速度）与滑移率，以实现更加高效、更加稳定的控制。
ABS能够进行有效控制的关键在于精确可靠的轮速信号。
主动式传感器灵敏度高、信号稳定、抗干扰能力强、测量速度频率范围宽，是未来发展的趋势，必将成为被动式传感器的换代产品。
主动式传感器在国外高档汽车中已经广泛应用，在国内汽车行业内才刚刚起步，特别是嵌入式轮速传感器的应用基本是空白。
1 主动式轮速传感器的原理主动式传感器是基于霍尔效应原理而將被测量，如电流、磁场、位移、压力、压差、转速等转换成电动势输出的一种传感器，由传感头与齿圈两部分组成。
传感头主要由永磁体、霍尔元件、电子电路组成。
齿圈类似于一个集磁器，永磁体的磁力线穿过霍尔元件到达齿圈。
在齿轮工作期间，霍尔电压随穿过霍尔元件的磁力线密度的变化而变化，从而霍尔元件输出一个毫伏（mV）级的准正弦波电压，经电子电路作用，将其转换为标准的脉冲电压。
如图1所示，在非磁性材料的圆盘上圆周方向布置一组磁钢（每周48对），圆盘边缘处放置霍尔传感器，当圆盘旋转时，霍尔传感器就输出一组脉冲的方波，根据方波的频率便可测出转速。
汽车abs工作原理原理

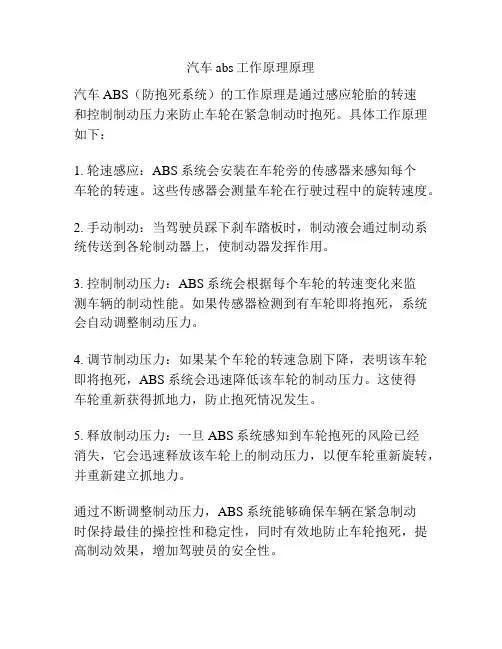

汽车abs工作原理原理
汽车ABS（防抱死系统）的工作原理是通过感应轮胎的转速
和控制制动压力来防止车轮在紧急制动时抱死。
具体工作原理如下：
1. 轮速感应：ABS系统会安装在车轮旁的传感器来感知每个
车轮的转速。
这些传感器会测量车轮在行驶过程中的旋转速度。
2. 手动制动：当驾驶员踩下刹车踏板时，制动液会通过制动系统传送到各轮制动器上，使制动器发挥作用。
3. 控制制动压力：ABS系统会根据每个车轮的转速变化来监
测车辆的制动性能。
如果传感器检测到有车轮即将抱死，系统会自动调整制动压力。
4. 调节制动压力：如果某个车轮的转速急剧下降，表明该车轮即将抱死，ABS系统会迅速降低该车轮的制动压力。
这使得
车轮重新获得抓地力，防止抱死情况发生。
5. 释放制动压力：一旦ABS系统感知到车轮抱死的风险已经
消失，它会迅速释放该车轮上的制动压力，以便车轮重新旋转，并重新建立抓地力。
通过不断调整制动压力，ABS系统能够确保车辆在紧急制动
时保持最佳的操控性和稳定性，同时有效地防止车轮抱死，提高制动效果，增加驾驶员的安全性。
abs传感器原理

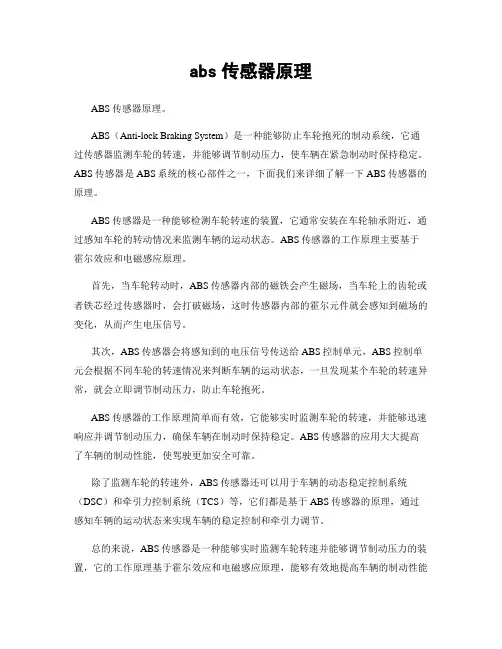

abs传感器原理
ABS传感器原理。
ABS（Anti-lock Braking System）是一种能够防止车轮抱死的制动系统，它通过传感器监测车轮的转速，并能够调节制动压力，使车辆在紧急制动时保持稳定。
ABS传感器是ABS系统的核心部件之一，下面我们来详细了解一下ABS传感器的原理。
ABS传感器是一种能够检测车轮转速的装置，它通常安装在车轮轴承附近，通过感知车轮的转动情况来监测车辆的运动状态。
ABS传感器的工作原理主要基于霍尔效应和电磁感应原理。
首先，当车轮转动时，ABS传感器内部的磁铁会产生磁场，当车轮上的齿轮或者铁芯经过传感器时，会打破磁场，这时传感器内部的霍尔元件就会感知到磁场的变化，从而产生电压信号。
其次，ABS传感器会将感知到的电压信号传送给ABS控制单元，ABS控制单元会根据不同车轮的转速情况来判断车辆的运动状态，一旦发现某个车轮的转速异常，就会立即调节制动压力，防止车轮抱死。
ABS传感器的工作原理简单而有效，它能够实时监测车轮的转速，并能够迅速响应并调节制动压力，确保车辆在制动时保持稳定。
ABS传感器的应用大大提高了车辆的制动性能，使驾驶更加安全可靠。
除了监测车轮的转速外，ABS传感器还可以用于车辆的动态稳定控制系统（DSC）和牵引力控制系统（TCS）等，它们都是基于ABS传感器的原理，通过感知车辆的运动状态来实现车辆的稳定控制和牵引力调节。
总的来说，ABS传感器是一种能够实时监测车轮转速并能够调节制动压力的装置，它的工作原理基于霍尔效应和电磁感应原理，能够有效地提高车辆的制动性能
和稳定性。
通过对ABS传感器的原理了解，我们可以更加深入地理解车辆的制动系统，从而更好地保障驾驶安全。
简述轮速传感器的作用
简述轮速传感器的作用
轮速传感器是车辆中常见的传感器之一，它主要用于测量车辆各个车轮的转速。
它通过感知车轮的转动，将转速数据传输给车辆的电脑系统，以便进行相应的控制和调整。
轮速传感器的作用主要有以下几点：
1. ABS系统控制：轮速传感器是防抱死制动系统（ABS）的重要组成部分。
它可以监测各个车轮的转速，并及时向ABS 控制单元提供准确的转速信号。
当车轮出现抱死或打滑时，ABS系统会通过调整刹车压力来避免车轮的失控，提高行车的安全性。
2. 牵引力控制：基于轮速传感器的信号，车辆的牵引力控制系统可以精确地调整车轮的动力分配。
通过实时监测车轮的转速差异，系统可以向电子稳定控制系统提供关键信息，从而效果更好地控制车辆的牵引力和稳定性。
3. 巡航控制：一些车辆配备了巡航控制系统，它可以通过轮速传感器来精确控制车速。
轮速传感器提供的转速数据可以用于调整车辆的加速和减速，以保持车辆在设定的速度范围内稳定行驶。
4. 转向辅助：某些车辆还可以利用轮速传感器的数据来实现转向辅助功能。
通过监测车轮的转速差异，系统可以根据车辆的转向情况，提供相应的转向辅助力，使驾驶者更容易控制车辆的方向，提高转向的稳定性和精准度。
总之，轮速传感器在车辆中起着重要的作用。
通过监测车轮的转速，它能够提供关键的数据信息，用于ABS系统的控制、牵引力的调整、巡航控制和转向辅助等功能，提高整个车辆系统的安全性、稳定性和驾驶体验。
捷达轿车ABS电磁感应式轮速传感器的工作原理、检测及故障诊排实例
抱死 制动 系统 中 的重要 部件 ， 来监 用
测 车 轮 运 动 状 态 。当 一 个 车 轮 显 示 出
抱死倾 向时 ， 轮 的减速 和 滑移 率急 车 剧 增 加 ， 时 轮 速 传 感 器 把 所 感 受 的 这 信 息 转 变 为 电 信 号 传 输 给 ＡＢ 电子 Ｓ 控 制 单 元 ， Ｓ 电子 控 制 单 元 给 执 行 ＡＢ 机 构 的 电磁 阀 发 出 指 令 ， 速 减 少 或 迅
所 示 ） 。
李
文 生
停 止车 轮制 动 力的增 长 ， 到 防抱死 达
目的 。 其 结 构 如 图 １所 示 ， 电磁 感 应 式 轮 速 传 感 器 主 要 由传 感 头 和 齿 圈
组 成 。 传 感 头 主 要 由 永 磁 体 、 极 和 磁
当 齿 圈 随 同 车 轮 转 动 时 ， 圈 的 齿
捷 达 轿 车 装 用 的 是 美 国 Ｉ Ｉ公 ｒ、 ｒ 司 生 产 的 ＭＫ２ 一 １型 电子 控 制 防 抱 Ｏ 死 制 动 系 统 ， 备 有 ＡＢＳ警 告 灯 ， 装 每 次 起 动 时 ＡＢＳ都 要 进 行 自 检 。 当 点 火 开 关 从 关 闭 位 置 （ Ｆ） 到 打 开 ＯＦ 转 位置 （ ＯＮ ） ， 时 ＡＢＳ警 告 灯 闪亮 ２ ， ｓ若 没 有 检 测 到 故 障 则 警 告 灯 会 自动 熄 灭 ： 当 发 动 机 起 动 后 ， Ｓ警 告 灯 同 ＡＢ
捷轿 电感 式速 感 达车 磁 应 轮传 器 工 原 测 故 诊 实 的 作 理检 及 障 排 例
侧 为 依 据 统 一 控 制 。防 抱 死 制 动 系 统 主 要 由 ＡＢＳ控 制 器 （ 括 电子 控 包 制 单 元 、 压 控 制 单 元 、 压 泵 等 ）４ 液 液 、
ABS轮速传感器及其信号处理
ABS轮速传感器及其信号处理车轮防抱死制动系统简称ABS是基于汽车轮胎与路面之间的附着特性而开发的高技术制动系统。
ABS由信号传感器、逻辑控制器和执行调节器组成。
其控制目标是：当汽车在应急制动时，使车轮能够获得最佳制动效率，同时又能实现车轮不被抱死、侧滑，使汽车在整个制动过程中保持良好的行驶稳定性和方向可操作性。
在ABS系统中，几乎都离不开对车轮转动角速度的测定，因为只要有了车轮转动角速度，其它参数（如车轮转动角和加速度）均可通过计算机计算获得。
ABS的工作原理就是在汽车制动过程中不断检测车轮速度的变化，按一定的控制方法，通过电磁阀调节轮缸制动压力，以获得最高的纵向附着系数和较高的侧向附着系数，使车轮始终处于较好的制动状态。
因此精确检测车轮速度是ABS系统正常工作的先决条件。
1 ABS轮速传感器及特性分析通常，用来检测车轮转速信号的传感器有磁电式、电涡流式和霍尔元件式。
由于磁电式轮速传感器工作可靠，几乎不受温度、灰尘等环境因素影响，所以在ABS系统中得到广泛应用。
1.1 磁电式轮速传感器的工作原理磁电式传感器的基本原理是电磁感应原理。
根据电磁感应定律，当N匝线圈在均恒磁场内运动时，设穿过线圈的磁通为φ，则线圈内的感应电势ε与磁通变化率有如下关系：若线圈在恒定磁场中作直线运动并切割磁力线时，则线圈两端的感应电势ε为：式中，N为线圈匝数；B为磁感应强度；L为每匝线圈的平均长度：为线圈相对磁场运动的速度；θ为线圈运动方向与磁场方向的夹角。
若线圈相对磁场作旋转运动并切割磁力线时，则线圈两端的感应电势ε为：式中，ω为旋转运动的相对角速度；A为每匝线圈的截面积；φ为线圈平面的法线方向与磁场方向间的夹角。
根据上述基本原理，磁电传感器可以分为两种类型：变磁通式（变磁阻式）和恒定磁通式。
由于变磁通式磁电传感器结构简单、牢固、工作可靠、价格便宜，被广泛用于车辆上作为检测车轮转速的轮速传感器。
图1为变磁通式磁电传感器的结构原理。
汽车ABS系统中主动式轮速传感器解析
ｗｈｅｅｌ ｓｐｅｅｄ ｓｅｎｓｏｒ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｄｉｒｅｃｔｉｏｎｓ． Ｋｅｙｗｏｒｄｓ：ｗｈｅｅｌ ｓｐｅｅｄ ｓｅｎｓｏｒ；Ｍ ａｇｎｅｔｏｒｅｓｉｓｔｉｖｅ；Ｈａｌｌ；ＡＢＳ
ＣＬＣ ＮＯ．：Ｕ４６３．３ Ｄｏｃｕｍｅｎｔ Ｃｏｄｅ：Ｂ Ａｒｔｉｃｌｅ ＩＤ：１６７１－７９８８（２０１６）０４－１４４－０３
到 ＡＢＳ的 电控 单元 （ＥＣＵ），ＥＣＵ 再根 据此信号计算 出车轮 器则 克服 了感应式轮速 传感 器的缺点 ，它的优点为体积小、 的滑移率 ，将 实际滑移率和滑移率标准值 做 比较 ，得 出指令 质量轻 、结构 简单 、安装方便，并且 国外 大多数主动式轮速 并发送至执行 器液压模块 ，从而调节车轮制 动力 的大小 ，使 传 感 器 的齿 圈上 设 计 有 Ｎ．ｓ的 多 极磁 环 ，因 此 主 动 式 轮 速 传
ｃｏｕｎｔｒｙ＇ｓ ｍａｊｏｒ ｃａｒ ｃｏｍｐａｎｉｅｓ ｈａｖｅ ａｌｓｏ ｂｅｅｎ ａｐｐｌｉｅｄ ｔｏ ａ ｖａｒ ｉｅｔｙ ｏｆ ｍｏｄｅｌｓ．Ｔｈｉｓ ｐａｐｅｒ ｄｅｓｃｒｉｂ ｅｓ Ｈａｌｌ（Ｈａ１）ａｎｄ ｗｏｒｋｓ ｃａｐｓｔａｎ ｓｐｅｅｄ ｍａｇｎ ｅｔｏｒｅｓｉｓｔｉｖｅ（ＭＲ）ｓｅｎｓｏｒ ａｎａｌｙｚｅｓ ｔｈｅ ｓｉｇ ｎ ａｌ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ａ ｒｅ ｎｏｔ ｄｉｓｃｒｉｍｉｎａｔｉｎｇ ｄ ｉｒｅｃｔｉｏｎ ａ ｎ ｄ ａｃｔｉｖｅ
ABS传感器-车轮速度传感器解析
车轮转速传感器前景
ABS系统已受到全世界车主的认 2004-2006年中国乘用车ABS需求增长变化情况 同，但是发达国家仍然进行着下 一个更具挑战性的目标：ESP （Electronic Stability Program， 行车动态稳定系统）。 我国对ABS的研究开始于80年代 初，现在刚刚进八产品试制和在 车辆上试装的阶段。目前，我国 已着手制定车辆安全性方面的法 规，其草案已经制定出，并决定 首先在重型车和大客车上安装 ABS。
霍尔式
霍尔式转速传感器是利用霍尔效应的原理制成的。
霍尔效应是指在一个矩形半导体薄片上有一电流通过， 此时如有一磁场也作用于该半导体材料上，则在垂直于电 流方向的半导体两端，会产生一个很小的电压，该电压就 称为霍尔电压。当磁性材料制成的传感器转子上的凸齿交 替经过永久磁铁的空隙时，就会有一个变化的磁场作用于 霍尔元件（半导体材料）上，使霍尔电压产生脉冲信号。 根据所产生的脉冲数目即可检测转速。
2.频率响应高。其响应频率高达20kHz，相当于车速为 1000km/h时所检测的信号频率。 3.抗电磁波干扰能力强。 霍尔传感器不仅广泛应用于ABS轮速检测，也广泛应用于其控制系统的转 速检测。
车轮转速传感器需要的特点
1．精度要求高。它的精度要求位于家电和计测之间，要求1 ％或1％以下的 精度。汽车要求传感器在．40。C～+120℃ 的范围内长期工作，抗振为159 (150～2000Hz)，冲击：从1米 高处落在混凝土上而不引起精度的下降，抗电 磁干扰、耐腐蚀。 2．使用环境恶劣。有来自发动机产生的热、振动、汽油和油 的蒸汽，以及 轮胎的污泥、飞溅的水花，可概括为温度、湿度 等气候条件，振动冲击等机 械条件；电源、电磁干扰等电气条 件，或简单地归纳为温度、湿度、振动等物理环境、过电压电磁 波等电气环境。 3．要求可靠性好。汽车的交通事故和人的生命息息相关。因 此，汽车用传感器同飞机用传感器一样，要求有高可靠性，要绝 对可靠地动作，甚至它比飞机用传感器要求更高。因为汽车又同 家用电器一样，本身价格便宜，使用者是一般大众，因此，要求 汽车传感器价格低，性能／价格比高。汽车传感器用于电子控制 时主要是弥补原来机械控制精度的不够，所以，汽车传感器的可 靠性指标寿命是10年，汽车行驶10万公里无故障。
abs传感器 原理
abs传感器原理绪论：ABS（Anti-lock Braking System，防抱死制动系统）传感器是汽车上的一种重要传感器，它的主要作用是监测车轮的转速和制动系统的工作状态，以实现防抱死制动功能。
一、ABS传感器的分类ABS传感器根据其作用位置可分为车轮速传感器和制动液压传感器两种类型。
1. 车轮速传感器（Wheel Speed Sensor，简称WSS）：该传感器安装在车辆的每个车轮处，通过检测车轮的转速来判断车辆是否发生轮胎抱死现象，并向控制器提供准确的转速信号。
2. 制动液压传感器：该传感器安装在制动系统中，通过检测制动液压的压力变化来判断制动系统是否正常工作。
二、车轮速传感器的工作原理车轮速传感器一般采用磁电传感器的原理。
1. 磁电效应：车轮速传感器的主体是由磁性材料制成的感应齿轮，通过安装在齿轮附近的磁性传感器将齿轮旋转时的磁场变化转化为电信号。
2. 原理解析：当车轮转动时，感应齿轮也会跟随转动。
由于感应齿轮是磁性的，它会在旋转过程中改变磁场的分布，从而引起磁性传感器所处位置的磁感应强度发生变化。
这种变化将被磁性传感器感应到，并转化为相应的电信号。
3. 信号处理：传感器收集到的电信号会经过处理电路进行放大、滤波等处理，然后传送给ABS控制器。
ABS控制器会根据不同车轮的转速差异，判断是否需要对制动系统进行调节。
三、制动液压传感器的工作原理制动液压传感器主要采用电阻传感器的原理。
1. 电阻改变：制动液压传感器通常是由一条嵌在橡胶管路内的电阻丝组成。
制动液压压力的变化会导致电阻丝的长度和电阻值发生变化。
2. 原理解析：当制动系统工作时，制动液压压力会通过橡胶管路传递到传感器内部。
传感器内的电阻丝会随着压力的变化而发生形变，从而改变电阻的大小。
3. 电阻变化：传感器中的电阻值会随着制动液压压力的变化而发生相应的变化。
这一变化的大小和速度将被传感器所连接的电子控制单元感知。
4. 信号传递：电子控制单元将从传感器接收到的信号进行处理，并根据制动液压压力的变化来实现对制动系统的控制和调节。
abs轮速传感器工作原理
abs轮速传感器工作原理abs轮速传感器是一种用于测量汽车轮胎转速的装置，它在现代汽车中起着至关重要的作用。
本文将详细介绍abs轮速传感器的工作原理。
abs轮速传感器是由磁敏感元件、磁铁和信号处理电路组成的。
它的工作原理基于磁感应定律和霍尔效应。
当车辆行驶时，轮胎上的磁铁会旋转，通过磁铁的旋转，产生一个磁场。
当磁场与abs轮速传感器中的磁敏感元件相遇时，磁敏感元件会感应到磁场的变化，并产生一个电压信号。
这个电压信号会被传送到信号处理电路中，经过处理后，可以得到轮胎的转速信息。
通过比较不同轮胎的转速，abs系统可以判断车辆是否发生打滑或制动失效等情况，并及时采取措施来保证行车安全。
abs轮速传感器的工作原理是基于霍尔效应的。
霍尔效应是指当一个导体中有电流通过时，垂直于电流方向的方向上会产生一个电场。
当一个磁场与这个电场相遇时，电场会发生偏转。
abs轮速传感器中的磁敏感元件就是利用这个原理来感应磁场的变化。
磁敏感元件通常是一种半导体材料，它具有高灵敏度和快速响应的特点。
当磁场与磁敏感元件相遇时，磁敏感元件中的电子会发生偏转，从而改变了电子的运动状态，产生了一个电压信号。
这个电压信号的幅值和频率与轮胎的转速成正比。
为了提高测量精度，abs轮速传感器通常会采用多个磁敏感元件和磁铁。
通过对多个磁敏感元件的信号进行采集和处理，可以消除一些误差，并提高测量的准确性。
abs轮速传感器的工作原理非常简单，但在汽车的制动系统中起着至关重要的作用。
它可以实时监测车辆的轮胎转速，并及时传递给abs系统，从而保证车辆在制动时的稳定性和安全性。
abs轮速传感器是一种基于磁感应定律和霍尔效应的装置。
它通过感应轮胎磁铁产生的磁场变化，得到轮胎的转速信息，并通过信号处理电路进行处理，最终传递给abs系统。
它在汽车制动系统中起着至关重要的作用，能够及时监测车辆的制动情况，确保行车安全。
ABS传感器解析
霍尔式车轮传感器 （1）结构
由传感头和齿圈组成，传感头由永磁体、霍尔元件、电 子电路等组成。 （2）原理
永磁体磁力线通过霍尔元件通向齿圈，当齿隙正对霍尔 元件中心时，穿过霍尔元件的磁力线分散，磁场较弱；当齿 顶正对霍尔元件中心时，磁力线集中，磁场较强。齿圈转动 时，磁场强弱发生交替变化，从而引起霍尔电压的变化。
① 电磁式车轮传感器的信号随转速变化，信号幅值在1～15V 的范围内变化。当车速很低时，传感器输出的信号小，信号无 法传到电脑。
② 电磁式车轮传感器的频率响应较低。车轮转速过高时，容 易产生错误信号。
③ 电磁式车轮传感器的抗电磁波干扰能力较差，尤其在输出 信号较小时。
霍尔式车轮传感器
霍尔传感器产生的霍尔信号很小，必须要经过放大。霍 尔式车轮传感器上布置有芯片，需要提供电源可靠性差一 些，也有一些优点：
三、制动信号
制动信号来自于制动灯电路，表示进入制动过程。
四、压力传感器
有些ABS系统使用压力传感器反映高压储液器的压力，以 使ABS系统能正常工作。
根据传感器的结构，加速度传感器可以反映连续变化的路 面信号，或只产生二个路面信号。制动力的控制程序对不同的 路面有不同的控制方法。
加速度传感器
水银型：当汽车制动时，惯性力将水银上抛，接通电路产 生加速度信号。水银型只产生二个加速度信号。 摆型：摆动板上有许多透光槽，板的二侧装有光电信号发 生及接受元件，当汽车制动时，摆动板摆动，产生脉冲信号 反映板的摆角的大小。 应变仪型：当汽车制动时，惯性力使半导体应变片发生弯 曲变形，引起应变仪输出电压的变化；加速度越大，惯性力 越大，输出电压越高。
传感器间隙（磁隙）：0.6～0.7 mm。
电缆 永磁体
外壳 感应线圈
ABS传感器解析
传感器间隙（磁隙）：0.6～0.7 mm。
电缆 永磁体 外壳
感应线圈
极轴 齿圈
凿式极轴
柱式极轴
车轮传感器的工作原理
永磁体磁芯
感应线圈 极轴 转子 -V 输出
+V
输出信号
电磁式车轮传感器的传感器头与齿圈之间的间隙很小，通常 是0.5～1mm左右，多数车轮传感器的间隙是不可调的。 电磁式车轮传感器结构简单，成本低，工作可靠，但也有不 足： ① 电磁式车轮传感器的信号随转速变化，信号幅值在1～15V 的范围内变化。当车速很低时，传感器输出的信号小，信Байду номын сангаас无 法传到电脑。 ② 电磁式车轮传感器的频率响应较低。车轮转速过高时，容 易产生错误信号。 ③ 电磁式车轮传感器的抗电磁波干扰能力较差，尤其在输出 信号较小时。
三、制动信号
制动信号来自于制动灯电路，表示进入制动过程。
四、压力传感器
有些ABS系统使用压力传感器反映高压储液器的压力，以 使ABS系统能正常工作。
电磁式车轮传感器
电磁式车轮传感器由传感器头和齿圈两部分组成，传感器头 由永磁铁、极轴、感应线圈等组成。 传感器头被线圈包围直接安装于齿圈上方。极轴同永磁体相 连接磁体的磁通延伸到齿圈并与它构成磁路。齿圈旋转时齿顶和 齿隙轮流交替对向极轴，磁通变化，线圈中产生感应电信号。
电磁式车轮传感 器的安装形式与位置。
加速度传感器
水银型：当汽车制动时，惯性力将水银上抛，接通电路产 生加速度信号。水银型只产生二个加速度信号。 摆型：摆动板上有许多透光槽，板的二侧装有光电信号发 生及接受元件，当汽车制动时，摆动板摆动，产生脉冲信号 反映板的摆角的大小。 应变仪型：当汽车制动时，惯性力使半导体应变片发生弯 曲变形，引起应变仪输出电压的变化；加速度越大，惯性力 越大，输出电压越高。
新型ABS车轮轮速传感器
文章编号：1000–8829(2005)06–0014–04新型ABS车轮轮速传感器Novel ABS Sensor to Measure the Rotational Speed of Vehicle Wheels(武汉理工大学 机电工程学院，湖北 武汉 430070) 黄安贻，张旭梅，郑美如，王洲发摘要：车轮轮速传感器是ABS的重要组成部分，准确可靠的轮速信号是ABS进行有效控制的前提。
介绍了一种新型ABS轮速传感器的设计，利用MATLAB编程对其输出特性进行了数字仿真，通过试验测定了传感器的输出特性。
理论分析和仿真结果表明：这种新型传感器线性度较好、下限输出频率低、输出信号幅值大。
关键词：ABS；轮速传感器；仿真；试验中图分类号：TP212文献标识码：AAbstract: The sensor to measure the rotational speed of vehicle wheels plays an important role in ABS(anti-lock braking system). The accurate and reliable signals of the rotational speed make it possible for ABS to control effectively. A novel sensor is developed to measure the rotational speed of vehicle wheels. Its output perfor- mances are simulated by a program in MATLAB and tested by experiments in laboratory. The results indicate that the sensor has good linearity, large range of rotational speed, low lower limited output frequency. It can also produce large magnitude of the output signal.Key words: ABS；sensor to measure rotational speed；simulation；experiment防抱死制动系统(ABS，anti-lock braking system)是现代汽车不可缺少的装备，尤其是轿车、客车、重型汽车等。
ABS系统用轮速传感器AD22157(精)
ABS系统用轮速传感器AD22157摘要：AD22157是AD公司生产的一种基于霍尔效应的传感器，可作为车速传感器应用于汽车的ABS系统中。
它具有较大的测速范围和较宽的使用温度范围，并且采用二线制电流操作，使用方便；还具有气隙诊断和反向电压保护功能。
文中介绍了AD22157的内部结构及其工作原理，并对其误差源作了简要的说明。
关键词：霍尔效应；差模信号；误差源；调制；AD22157１概述ＡＤ２２１５７是一种混合信号磁场转换器，它具有很大的测速范围（０～２５００Ｈｚ）和较宽的操作温度范围（－４０～１５０℃），同时具有二线制电流操作、气隙诊断和反向电压保护（－３０Ｖ）等一系列特性。
它可在较大的车速范围内对汽车铁磁性目标轮进行车速与转动方向的测量。
此外，还可在传送系统作传输速度的测量、接近测量、位移测量等。
ＡＤ２２１５７的结构框图如图１所示。
２ＡＤ２２１５７的主要特性ＡＤ２２１５７采用二线制电流回路操作方式，适于在－４０～１５０℃的温度范围、＋２０Ｖ直流供电情况下持续工作，且在瞬时电压高达＋２７Ｖ时仍能维持正常工作。
ＡＤ２２１５７轮速传感器的输出电流脉冲为７ｍＡ或１４ｍＡ（静止偏置值为７ｍＡ）该传感器的输出电流脉冲的上升沿可准确定位于目标轮的轮毂。
输出脉冲宽度则可由目标轮的运动方向和磁场强度来决定，并可按照主流系统制造商所推荐的现行工业标准编码为一组根据目标轮的运动方向和磁场强度预先定义的时间间隔。
它的脉冲宽度可根据所测量的差模磁场强度的不同而有所不同：ΔＢ＞４ｍＴ（正常磁场）、２ｍＴ＜ΔＢ＜４ｍＴ（低磁范围）、ΔＢ＜２ｍＴ（极低磁范围）三种不同磁场中具有不同的宽度输出。
另外，在正常和低磁情况下，它还可提供车轮转动方向的测量。
在不同磁场强度范围下，其输出脉冲宽度的情况如图２所示。
在初始上电、目标轮停止或其它原因造成检测不到动态信号时，一个安全停止的失败信号就会以大约１．５Ｈｚ的频率重复产生。
ＡＤ２２１５７传感器内部集成有霍尔单元，并有相应的电路来减小霍尔器件参数的温漂，在与ＳｍＣｏ磁铁搭配使用时，该器件的补偿效果最佳。
abs工作原理简述
abs工作原理简述
ABS的工作原理是利用车轮速度传感器监测车轮的转动情况，并通过控制执行器调整车轮的制动力。
当车辆在急刹车或紧急转弯时，车轮有可能发生抱死现象，即车轮停止转动，而车辆仍在滑行。
为了避免这种情况的发生，ABS会根据车轮速度
的变化实时调整每个车轮的制动力，使车轮保持既不抱死也不打滑的状态。
具体来说，当车辆需要制动时，ABS系统会不断监测车轮的
转速，并通过与发动机电子控制系统协调工作，判断车轮是否即将抱死。
一旦探测到某个车轮即将抱死，ABS会立即减小
该车轮的制动力，以恢复车轮转动。
与此同时，ABS还可以
调节不同车轮的制动力分配，以保持车辆的稳定性和操控性。
ABS采用液压泵和电子控制器来实现对制动系统的控制。
当ABS系统探测到车轮即将抱死时，电子控制器会发出信号，
使液压泵向制动系统施加压力，减小该车轮的制动力。
通过不断监测车轮的转速，ABS系统可以实时调整液压泵的工作状态，以达到最佳制动效果。
总之，ABS系统通过监测车轮转速，并及时调整制动力，以
防止车轮抱死和滑动，提高车辆的制动效果和操控稳定性，提高驾驶安全性。
解析汽车ABS系统中的速度传感器
解析汽车ABS系统中的速度传感器随着汽车电子技术的发展，汽车的安全性能技术受到人们的重视，制动系统作为主要安全件更是备受关注，ABS防抱死刹车系统，是一种具有防滑、防锁死等优点的汽车安全控制系统。
速度传感器汽车电子传感器技术随着汽车电子技术的发展，汽车的安全性能技术受到人们的重视，制动系统作为主要安全件更是备受关注，ABS（Anti-lockedBrakingSystem）防抱死刹车系统，是一种具有防滑、防锁死等优点的汽车安全控制系统，它既有普通制动系统的制动功能，又能防止车轮锁死，制动防抱死系统在制动过程中防止车轮被制动抱死，提高制动减速度、缩短制动距离，能有效地提高汽车的方向稳定性和转向操纵能力，制动放抱死系统对汽车性能的影响主要表现在减少制动距离、保持转向操纵能力、提高行驶方向稳定性以及减少轮胎的磨损，是目前汽车上最先进、制动效果最佳的制动装置。
ABS制动防抱死系统ABS系统由车轮速度传感器、液压控制单元和电控单元ECU等组成，在制动时，车轮速度传感器测量车轮的速度，如果一个车轮有抱死的可能时，车轮减速度增加很快，车轮开始滑转。
如果该减速度超过设定的值，控制器就会发出指令，让电磁阀停止或减少车轮的制动压力，直到抱死的可能消失为止。
车轮转速系统车轮速度传感器用来检测车轮转速，将速度信号传送给ECU决定是否开始进行防抱死制动，安装位置在车轮上。
传感器专家网携手霍尼韦尔提供汽车ABS系统车轮速度传感器解决方案。
霍尼韦尔生产的电子速度传感器在发动机控制中的应用已达25年，有能力向客户提供专业的应用技术。
我们供应一整套系列产品，包括霍尔效应、磁阻和可变磁阻传感器（VRS），能够与大多数控制系统的接口兼容。
霍尼韦尔设计生产高可靠的长寿命的速度传感器，采用多种技术探测磁场变化，并产生相应电信号提供给汽车控制系统，可以非接触测量汽车车轮速度。
霍尼韦尔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、什么是制动防抱死系统 ABS( Antilock Braking System )：汽车制动防抱死
系统。 2、ABS的发展和现状 (1)ABS最早在飞机和火车上使用。 (2) 上个世纪五十年代，福特公司将飞机的ABS移
置在林肯 (Lincoln)轿车上 。 (3)上个世纪八十年，ABபைடு நூலகம்开始在欧美普及。 (4)现在ABS是车辆的标配，技术更成熟。
转速传感器的优、缺点比较
电磁式轮速传感器
优点： 结构简单、成本低
缺点： 1.其输出信号的幅值随转速的变化而变化。 若车速过慢，其输出信号低于1V，电控单元就无法检测。
2.响应频率不高。当转速过高时，传感器的频率响应跟不上。 3.抗电磁波干扰能力差。 目前，国内外ABS系统的控制速度范围一般为15～160km/h，今后要求控制速 度范围扩大到8～260km/h以至更大，显然电磁感应式轮速传感器很难适应。
霍尔轮速传感器
优点： 1.输出信号电压幅值不受转速的影响。 2.频率响应高。其响应频率高达20kHz，相当于车速为 1000km/h时所检测的信号频率。 3.抗电磁波干扰能力强。
霍尔传感器不仅广泛应用于ABS轮速检测，也广泛应用于其控制系统的转 速检测。
车轮转速传感器需要的特点
1．精度要求高。它的精度要求位于家电和计测之间，要求1
％或1％以下的 精度。汽车要求传感器在．40。C～+120℃ 的范围内长期工作，抗振为159 (150～2000Hz)，冲击：从1米 高处落在混凝土上而不引起精度的下降，抗电 磁干扰、耐腐蚀。
2．使用环境恶劣。有来自发动机产生的热、振动、汽油和油
的蒸汽，以及 轮胎的污泥、飞溅的水花，可概括为温度、湿度 等气候条件，振动冲击等机 械条件；电源、电磁干扰等电气条 件，或简单地归纳为温度、湿度、振动等物理环境、过电压电磁 波等电气环境。
当齿圈的转速发生变化时，感应电动势的频率也变化。
ABS电控单元通过检测感应电动势的频率来检测车轮转速。
霍尔式
霍尔式转速传感器是利用霍尔效应的原理制成的。
霍尔效应是指在一个矩形半导体薄片上有一电流通过， 此时如有一磁场也作用于该半导体材料上，则在垂直于电 流方向的半导体两端，会产生一个很小的电压，该电压就 称为霍尔电压。当磁性材料制成的传感器转子上的凸齿交 替经过永久磁铁的空隙时，就会有一个变化的磁场作用于 霍尔元件（半导体材料）上，使霍尔电压产生脉冲信号。 根据所产生的脉冲数目即可检测转速。
2006年全球主要ABS生产厂家市场份额
转速传感器故障的一般检查方法
车轮转速传感器 可能故障：
感应线圈短路、断路或接触不良； 齿圈上有缺损或脏污； 传感器头安装松动或磁极与齿圈之间有脏物。
检查：
检查有无松动，导线或插接器有无松脱； 检查感应线圈电阻，应在规定范围内； 检查输出电压。转动时应有电压，且转速升高，电压也升高； 示波器检查信号电压波形。应为正弦电压波形。
防抱死系统的功用
当汽车制动前轮抱死时，汽车会失去转向能力，后轮抱死时会造成汽车 急转甩尾。
制动防抱死系统就是在制动过程中防止车轮被制动抱死，提高制动减速 度、缩短制动距离，能有效地提高汽车的方向稳定性和转向操纵能力， 保证汽车的行驶安全。
制动防抱死系统对汽车性能的影响主要表现在减少制动距离、保持转向 操纵能力、提高行驶方向稳定性以及减少轮胎的磨损方面。
永磁体 霍尔元件 电子电路
凿式 柱式
到底哪个比较好呢？？
电磁式
假设：
1. 测出交变电压的周期 T 2. 齿圈齿数为 z 3. 车轮滚动半径为 r
4. 齿圈转动角速度为
5.
又因为
6.
则车速为
齿圈6旋转时，齿顶和齿隙交替对向极轴。在齿圈旋转过程中，感应线圈 内部的磁通量交替变化从而产生感应电动势，此信号通过感应线圈末端的电缆 1输入ABS的电控单元。
车轮转速传感器的产品生产企业
德国博世公司（BOSCH），欧、 美、日、韩国车采用最多；美国 德科公司（DELCO），美国通 用及韩国大宇汽车采用；美国本 迪克斯公司（BENDIX），美国 克莱斯勒汽车采用；还有德国戴 维斯公司（TEVES）、德国瓦布 科（WABCO）、美国凯尔西海
斯公（KELSEYHAYES）等。
ABS的结构
ABS系统通常由车轮速度传感器、液压控制单元
（液压调节器、制动压力调节器）和电控单元ECU等组
成。
液压控制器
双腔制动主缸 制动踏板
车轮转速传感器
后桥
指示灯 电控单元ECU
制动器
由于是介绍传感器的课程作业，这里着重介绍车轮速度传感器。
车轮转速传感器
【别名】轮速传感器、转速传感器
【作用】检测车轮的转速，送给ECU决定是否开始进行防抱 死制动。
车轮转速传感器的拆卸安装
ABS工作流程
转速传感器
液压控制单元
制动液压
助力器 总泵
电子控制单元
ABS
控制
EBD
检查监 视警告
3．要求可靠性好。汽车的交通事故和人的生命息息相关。因
此，汽车用传感器同飞机用传感器一样，要求有高可靠性，要绝 对可靠地动作，甚至它比飞机用传感器要求更高。因为汽车又同 家用电器一样，本身价格便宜，使用者是一般大众，因此，要求 汽车传感器价格低，性能／价格比高。汽车传感器用于电子控制 时主要是弥补原来机械控制精度的不够，所以，汽车传感器的可 靠性指标寿命是10年，汽车行驶10万公里无故障。
【安装位置】车轮上。
【结构】由传感器头和齿圈组成。按传感器头的外形分凿式 极轴车速传感器头、柱式极轴车速传感器头和菱形极轴车速 传感器头。
制动盘
支架
传感器
传感器
齿圈
前轮安装位置
后轮安装位置
各类车轮速度传感器
ABS系统使用的转速传感器的分类
结构组成
电磁式
传感头 + 齿圈
霍尔式
传感头 + 齿圈
永磁体 极轴 感应线圈
永磁体的磁力线穿过霍尔元件通向齿轮。 当齿轮位于图中(a)所示位置时，穿过霍尔元件的磁力线分散，磁场相对较 弱；而当齿轮位于图中(b)所示位置时，穿过霍尔元件的磁力线集中，磁场相对 较强。齿轮转动时，使得穿过霍尔元件的磁力线密度发生变化，因而引起霍尔 电压的变化，霍尔元件将输出一个毫伏(mV)级的准正弦波电压。 此信号还需由电子电路转换成标准的脉冲电压。
