凹模冲压模具设计

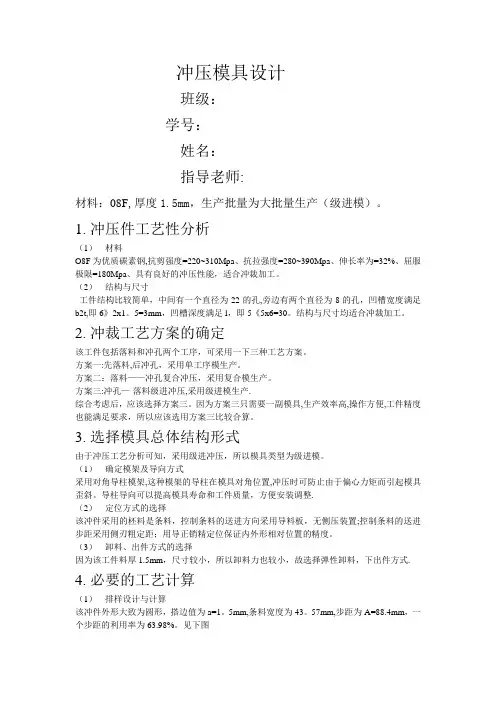

冲压模具设计说明书
冲压模具设计班级：学号：姓名：指导老师:材料：08F,厚度1.5mm，生产批量为大批量生产（级进模）。
1.冲压件工艺性分析（1）材料O8F为优质碳素钢,抗剪强度=220~310Mpa、抗拉强度=280~390Mpa、伸长率为=32%、屈服极限=180Mpa、具有良好的冲压性能，适合冲裁加工。
（2）结构与尺寸工件结构比较简单，中间有一个直径为22的孔,旁边有两个直径为8的孔，凹槽宽度满足b2t,即6》2x1。
5=3mm，凹槽深度满足l，即5《5x6=30。
结构与尺寸均适合冲裁加工。
2.冲裁工艺方案的确定该工件包括落料和冲孔两个工序，可采用一下三种工艺方案。
方案一:先落料,后冲孔，采用单工序模生产。
方案二：落料——冲孔复合冲压，采用复合模生产。
方案三:冲孔—-落料级进冲压,采用级进模生产.综合考虑后，应该选择方案三。
因为方案三只需要一副模具,生产效率高,操作方便,工件精度也能满足要求，所以应该选用方案三比较合算。
3.选择模具总体结构形式由于冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。
（1）确定模架及导向方式采用对角导柱模架,这种模架的导柱在模具对角位置,冲压时可防止由于偏心力矩而引起模具歪斜。
导柱导向可以提高模具寿命和工件质量，方便安装调整.（2）定位方式的选择该冲件采用的柸料是条料，控制条料的送进方向采用导料板，无侧压装置;控制条料的送进步距采用侧刃粗定距；用导正销精定位保证内外形相对位置的精度。
（3）卸料、出件方式的选择因为该工件料厚1.5mm，尺寸较小，所以卸料力也较小，故选择弹性卸料，下出件方式. 4.必要的工艺计算（1）排样设计与计算该冲件外形大致为圆形，搭边值为a=1。
5mm,条料宽度为43。
57mm,步距为A=88.4mm，一个步距的利用率为63.98%。
见下图S=1668。
7-11x11x3.14-2x4x4x3。
14=1188.28冲压力的相关计算F=KLt=1。
3*275*1。
各种冲压模具结构形式与设计
各种冲压模具结构形式与设计普通冲模的结构形式与设计凹模结构尺寸1.凹模厚度 H 和壁厚 C 凹模厚度 H可按下式计算：式中 F ——最大冲裁力（ N）。
但 H 必须大于 10mm，如果冲裁轮廓长度大于 51mm，则上式计算值再乘以系数1.1 ～ 1.4 。
凹模壁厚按下式确定：C=（1.5 ～2）H（mm）2.凹模刃口间最小壁厚一般可参照表1。
表 1 凹模刃口间最小壁厚（mm）材料厚度 t冲件材料≤ 0.50.6 ～ 0.8≥1铝、紫铜0.6 ～ 0.80.8 ～ 1.0(1.0～ 1.2)t 黄铜、低碳钢0.8 ～ 1.0 1.0 ～ 1.2(1.2～ 1.5)t 硅钢、磷铜、中碳钢 1.2 ～ 1.5 1.5 ～ 2.0(2.0～ 2.5)t常用凸模形式简图特点适用范围典型圆凸模结构。
下端为工作部分，中间的圆柱部分用以与固定板配合冲圆孔凸模，用以冲裁（安装），最上端的台肩承受向下拉（包括落料、冲孔）的卸料力直通式凸模，便于线切割加工，如各种非圆形凸模用以冲凸模断面足够大，可直接用螺钉固定裁（包括落料、冲孔）断面细弱的凸模，为了增加强度和凸模受力大，而凸模相刚度，上部放大对来说强度、刚度薄弱凸模一端放长，在冲裁前，先伸入单面冲压的凸模凹模支承，能承受侧向力整体的凸模结构上部断面大，可直单面冲压的凸模接与模座固定节省贵重的工具钢或硬凸模工作部分组合式质合金组合式凸模，工作部分轮廓完整，圆凸模。
节省工作部分与基体套接定位的贵重材料冲裁凹模的刃壁形式简特点适用范围图刃壁带有斜度，冲件或废料不易滞留在刃孔内，因而减轻对刃壁的磨适用于冲件为任何形状、各损，一次刃磨量较少。
刃口尺寸随刃种板厚的冲裁模（但料太薄不磨变化宜采用）凹模工作部分强度好α一般取5′～ 30 ′刃壁带有斜度，漏料畅通，但由于适用于材料厚度小于3mm 刃壁与漏料孔用台肩过渡，因此凹模的冲裁模工作部分强度较差凹模厚度即有效刃壁高度。
刃壁带有斜度，冲件或废料不易滞留在刃孔内，因而刃壁磨损小，一次刃磨量少。
冲裁模具凹模课程设计

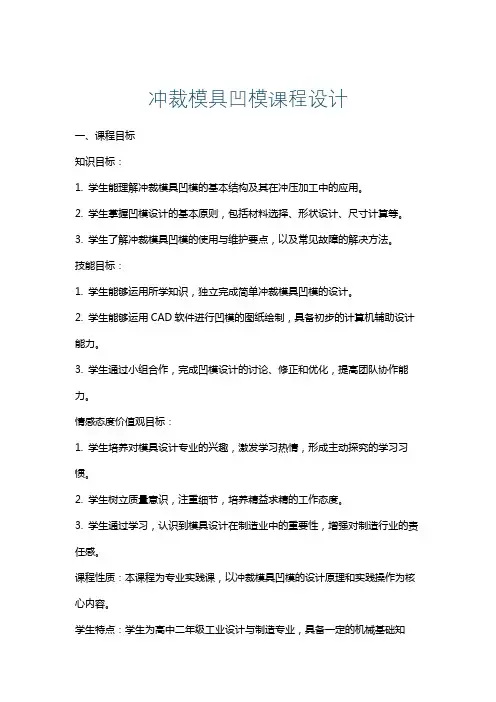

冲裁模具凹模课程设计一、课程目标知识目标：1. 学生能理解冲裁模具凹模的基本结构及其在冲压加工中的应用。
