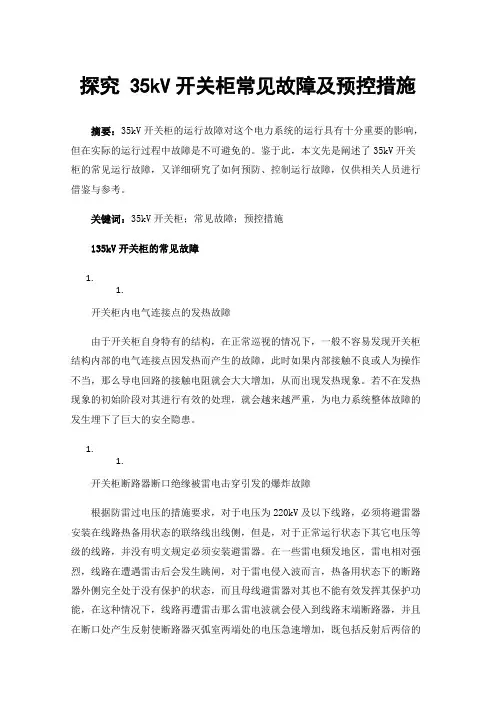

探究35kV开关柜常见故障及预控措施
探究 35kV开关柜常见故障及预控措施摘要：35kV开关柜的运行故障对这个电力系统的运行具有十分重要的影响，但在实际的运行过程中故障是不可避免的。
鉴于此，本文先是阐述了35kV开关柜的常见运行故障，又详细研究了如何预防、控制运行故障，仅供相关人员进行借鉴与参考。
关键词：35kV开关柜；常见故障；预控措施135kV开关柜的常见故障1.1.开关柜内电气连接点的发热故障由于开关柜自身特有的结构，在正常巡视的情况下，一般不容易发现开关柜结构内部的电气连接点因发热而产生的故障，此时如果内部接触不良或人为操作不当，那么导电回路的接触电阻就会大大增加，从而出现发热现象。
若不在发热现象的初始阶段对其进行有效的处理，就会越来越严重，为电力系统整体故障的发生埋下了巨大的安全隐患。
1.1.开关柜断路器断口绝缘被雷电击穿引发的爆炸故障根据防雷过电压的措施要求，对于电压为220kV及以下线路，必须将避雷器安装在线路热备用状态的联络线出线侧，但是，对于正常运行状态下其它电压等级的线路，并没有明文规定必须安装避雷器。
在一些雷电频发地区，雷电相对强烈，线路在遭遇雷击后会发生跳闸，对于雷电侵入波而言，热备用状态下的断路器外侧完全处于没有保护的状态，而且母线避雷器对其也不能有效发挥其保护功能，在这种情况下，线路再遭雷击那么雷电波就会侵入到线路末端断路器，并且在断口处产生反射使断路器灭弧室两端处的电压急速增加，既包括反射后两倍的入射波电压幅值又包括母线自身的电源电压。
而电压的瞬间激增使得断路器断口绝缘被击穿，从而引发爆炸事故。
1.1.元器件质量引发的开关柜故障一般而言，开关柜的设备都是成套的。
因此，开关柜内元器件质量的好坏往往会对开关柜的整体质量起到决定性作用。
目前我国一些厂家为了降低产品成本，通常会以外购的形式来采购各个器件，然而由于没有经过严格的质量控制，在运行过程中这些元器件的质量出现各种各样的问题，未能满足相关要求，从而引发开关柜内部故障。
运行中高压开关柜实际温升分析
运行中高压开关柜实际温升分析介绍高压开关柜是电力系统中重要的设备之一，用于控制和保护电力系统的稳定运行。
在高压开关柜使用过程中，由于电流通过导电部件会导致温升，进一步影响开关柜的安全性和性能。
本文将通过对运行中高压开关柜实际温升进行分析，探讨温升的原因和影响因素，并提供解决方案以降低温升水平，提高开关柜的运行效率和可靠性。
温升的原因高压开关柜的温升主要由以下几个因素引起：1.热跨导：当电流通过开关柜的导电部件时，导电部件会产生电阻，从而产生热量。
这种由电流通过导电部件引起的热量被称为热跨导。
2.热辐射：高压开关柜中的电流导体会产生辐射热，即通过辐射传递的热量。
3.热对流：开关柜中的空气被加热后会形成对流流动，导致热量通过对流传递。
4.热传导：开关柜内部各个组件之间的热传导也会导致温升。
影响因素高压开关柜实际温升受到多种因素的影响，主要包括：1.电流大小：电流大小是决定高压开关柜温升的主要因素。
电流越大，产生的热量就越多，从而导致温升升高。
2.工作时间：开关柜的工作时间越长，产生的热量积累也会越多，进一步导致温升升高。
3.外界环境温度：外界环境温度的升高会影响开关柜的散热效果，增加温升的可能性。
4.空气流通状态：开关柜内部的空气流通状态会影响热对流的效果，进而影响温升水平。
解决方案为了降低高压开关柜的温升水平，提高其运行效率和可靠性，可以采取以下解决方案：1.优化导电部件：选择材质导热性能好的材料作为导电部件，并优化导电部件的结构，降低电阻，减少热跨导。
2.散热设计：对高压开关柜进行合理的散热设计，增加散热面积，提高散热效率。
可以采取增加散热片、风扇等散热装置，以增强热对流和散热效果。
3.温度监测与控制：安装温度传感器来监测开关柜的温度情况，及时采取控制措施，保持温度在安全范围内。
4.冷却系统：针对特殊工况或者环境温度较高的情况，可以考虑引入冷却系统，如风冷系统或水冷系统，以降低开关柜的温升。
结论通过分析运行中高压开关柜的实际温升情况，我们可以看到温升的主要原因和受影响因素，并提供了降低温升水平的解决方案。
高压开关柜的实际温升及发热解决措施
高压开关柜的实际温升及发热解决措施摘要：高压开关柜在电力输配电系统中，在发电、输电、配电和电能转换过程时，发挥着对电路进行开合、保护、监测与控制的作用。
安全可靠、操作方便的金属铠装手车式开关柜应用较广，且范围不断扩大。
然而，随着电网用电负荷的不断增加，高压开关柜在使用过程中会出现实际运行温升过高，从而加速产品老化发热，导致故障发生。
基于此，围绕高压开关柜的实际温升原因展开讨论，探讨了针对高压开关柜实际温升及发热的解决措施，以提高压开关柜的综合电气性能和供配电可靠性。
关键词：高压开关柜；发热；故障一、高压开关柜实际温升监测当电网系统内供电量不断增加时，若开关柜的整体结构未能随之优化，则柜内温升超标的现象日益明显。
开关柜内温升超标，不仅会加速绝缘件的老化，降低了绝缘件的使用寿命，还无法为电网提供安全可靠的供电环境。
本文对我国生产的以及合资品牌的高压开关柜进行运行数据采集，并分析和研究产生温升超标的原因。
1.国产KYN 开关柜:将某变电站使用的 KYN28-12型开关柜作为分析对象，该3150A高压开关柜内配置的断路器型号为VD4。
测量高压开关柜运行实际温升时发现，在室温12℃时，母排搭接处（铜排表面镀银）测量出的最高温度在 98 ℃，实际温升已到86 K，已远比标准文件中的最高温升值65K超出21K。
为解决出现的温升超标问题，采取优化高压开关柜内通风系统，确保风道畅通，并使用与回路载流量相匹配的大规格母线，从而有效地降低实际温升幅度。
对该电站其他 KYN 型高压开关柜进行温升测量时发现，在不同型号的高压开关柜内部，温升数据有明显的差异。
2.国产JYN开关柜:将某电站使用的JYN1-10型开关柜作为分析对象，将高压开关柜的外壳表面作为温升测量位置。
测量过程中发现，在柜内结构配置不变的情况下，如果电流负荷升高，则温升数值越大。
若负荷在2000A，温升为49K，超过标30K。
若负荷低于1250A，该型号高压开关柜温升可满足在标准要求的范围以下。
浅析高压开关柜发热故障成因及处理措施
浅析高压开关柜发热故障成因及处理措施摘要：高压开关柜是供配电企业重要的变配电设备，直接关系到电能供电的可靠性和经济性。
在日常检修、维护过程中可发现，高压开关柜的触头是最容易出现故障或事故的部位，常常由于触头松动接触不良、开关弹簧性能老化、外部环境差形成接触面不洁等因素引起开关柜触头发热，实际温度升高等异常工况，极易造成开关设备发生烧毁、变形而导致系统发生大面积停电事故，其不仅影响系统供电的可靠性，同时还在一定程度上增加了单位电能成本，降低了供配电企业的经济效益。
关键词：高压开关柜；发热故障；原因；措施引言：高压开关柜由于具有操作方便、安全可靠等特点被广泛应用于发电厂、变电所以及工农业生产中。
现对手车式高压开关柜在实际运行过程中发生的温升及发热故障的现状进行分析探讨后，总结了高压开关柜触头发热的主要原因，并结合运行经验，提出了可行、实用的预防和处理措施，有效提高了开关柜的综合电气性能，保障了供配电可靠性。
1 高压开关柜手车触头发热的危害高压开关柜是发电、输电、供配电、用电企业电能传输和调度的主要电气设备，其内部稳定的电磁交融环境是电能输送的有效保障。
高压开关柜作为一次核心电气设备，如果发生故障将会严重影响供电可靠性。
在实际运行中我们发现，高压开关柜手车触头温升及发热故障是最为普遍的，不仅会造成电气设备的损害，而且整个检修周期相对较长，给企业带来巨大的经济损失。
高压开关柜手车触头发热并不是一个瞬时故障，它是一个渐变的恶性循环过程。
在柜内开关设备或运行环境出现异常情况后，触头接触面的温度就会升高，并在持续的电流发热效应下，触头温度逐步上升。
当触头温升超过绝缘套管或柜内电流互感器的额定耐热水平时，就会造成套管绝缘受到损坏，电流互感器发生炸裂等严重事故，对地或对相邻设备放电的通道而引起的单相或两相间短路故障，从而将触头故障扩大到引发大量附属设备损害的严重事故，造成电力变压器或供配电系统运行工况发生波动，影响系统的稳定性，甚至会由于设备发热或爆炸引起火灾。
运行中高压开关柜实际温升分析
运行中高压开关柜实际温升分析概述高压开关柜是电力系统中的重要设备之一，广泛应用于输电、变电、发电及工业用电等领域。
在高压开关柜的使用中，由于其自身的电阻和电流，会产生电磁功耗，使得开关柜中的元器件发热，形成一个实际温升。
本文主要讨论高压开关柜在运行中，实际温升对开关柜的影响，并从电气、热学、流体力学等角度对其进行分析。
电气分析在高压开关柜运行中，由于电阻损耗和电流，开关柜中的元器件会发热，进而形成实际温升。
对于一个闭合的电路，其电阻损耗可以表示为P R=I2R其中I表示电路流过的电流，R表示电路的电阻值。
在高压开关柜中，通常采用铜制导体，而其它电气元件也有一定的电阻值。
因此，能够产生电阻损耗的部分包括导线、接头、触头和隔离开关等元件。
其中导线、接头与触头的电阻值比较小，其对系统实际温升的影响可以忽略不计；而隔离开关的电阻值相对较大，其产生的电阻损耗对实际温升的影响较大。
此外，电流也是实际温升的主要影响因素之一。
在高压电缆和开关柜中，电流总量非常大，因而产生的热量也非常大。
在运行中，如果电流不均衡，将会使得一些元件的电流负载过大，导致该部分产生过多的热量，从而影响开关柜的实际温升。
因此，在使用高压开关柜时，应该合理平衡电流，并尽可能使用并联电路的方式降低电路的阻值，减少电流的损耗。
热力分析高压开关柜内的元件发热会使得开关柜内部的温度升高，从而影响系统的正常运行。
因此，热学分析是非常必要的。
在高压开关柜的热学分析中，需要引入热传导方程：$$\\frac{\\partial T}{\\partial t}=\\frac{k}{c\\rho}\ abla^2T+H$$其中，t表示时间，k表示热导率，c表示比热容，$\\rho$ 表示密度，T表示温度，H表示内部热源特征值。
在高压开关柜中，通过分析电阻器、接触器和断路器等元件的发热功率，可以计算出开关柜的热源特征值，进而通过热传导方程解析出开关柜内部的温度分布情况。
高压开关柜的温升及发热解决措施
高压开关柜的温升及发热解决措施发布时间：2021-06-23T02:21:22.898Z 来源：《中国电业》（发电）》2021年第5期作者：李三明[导读] 高压开关柜在供配电企业拥有非常高的使用率，其作为变配电组成设备，对维持供电系统正常运行有着十分重要的作用。
广安电气检测中心（广东）有限公司广东东莞 523000摘要：高压开关柜具有较高的可操作性和安全性，在发电厂、工业、农业的生产中被广泛应用。
在实际的使用中，受实际温升的影响，高压开关柜时常发生发热问题。
本文从高压开关柜温升的危害出发，阐述高压开关柜温升发热的原因，并就如何解决高压开关柜温升发热的问题提出有效建议。
关键词：高压开关柜；温升；发热；解决措施引言高压开关柜在供配电企业拥有非常高的使用率，其作为变配电组成设备，对维持供电系统正常运行有着十分重要的作用。
但在实际的使用中，受各个因素的影响，比如：高压开关柜的触头位置接触不良或弹簧老化等，高压开关柜的触头经常发生异常，包括但不限于高压开关柜的触头发热、高压开关柜的实际温度身高，使得高压开关柜损坏，从而造成大面积停电，这不仅影响人们的正常生活，对供配电企业的发展也十分不利。
因此，供配电企业应针对高压开关柜出现的问题，采取相应的处理措施，提高高压开关柜运行的安全稳定性。
1、高压开关柜手车触头温度升高的危害分析高压开关柜的主要作用是为供配电企业传输和调度电能，保障高压开关柜拥有稳定的电磁交融环境，是保障电能输送的关键，如果在使用过程中，高压开关柜出现问题，对电能的供应将会造成严重的影响。
据调查显示，在高压开关柜运行中，经常出现的故障是手车触头温度过高，这种故障会损坏电气设备，并且检修时间很长，在一定程度上也给供配电企业增加了损失。
高压开关柜手车触头温度升高的问题，如果不加以解决，它将随着时间的推移逐渐加重影响，是一个恶性循环的过程。
当高压开关柜的运行环境有问题时，在持续电流的影响下，温度将会逐渐升高，如果手车触头的温度超过国标GB/T11022-2011规定的温升限值，长期这样工作下去，就会损坏开关柜内部绝缘，进而引发开关柜内部短路，使得电力变压器发生强烈的波动，对供配电系统的稳定运行造成不利影响，严重的情况下，开关柜会有爆炸的风险，还会引发火灾，危害人们的生命安全。
高压开关柜内部发热隐患分析及预防
1、高压开关柜出线室底板发热导致电缆故障案例：某110kV变电站仅有1台主变压器。
某日，报出“35kV母线接地”信号, 检查为A相故障；接着35kV出线PD线和PW线同时由过流I段保护动作跳闸。
现场检査设备，发现PD线开关柜后下门冒出黑烟，打开柜门，发现A相电缆终端严重烧损，电缆终端绝缘层几乎被电弧完全烧熔，露出电缆内部导体（见图1）。
经用户查线，PW线C相发生接地故障。
专业人员检査PD线开关柜内设备，除看到A相电缆终端严重烧损以外，其余无异常。
柜内无弧光短路迹象，电缆终端线夹无烧熔现象。
图1 PD线开关柜A相电缆终端烧损情况在开关柜下面的电缆隧道内，PD线A相电缆穿板处，检查发现有电弧烧穿的孔洞（见图2）。
发现PD线开关柜出线室底板是铁板，PD线电缆分相穿过电缆孔，柜底两块铁板之间没有缝隙，相互重叠压在一起，形成了闭合磁路（在A 相电缆一侧）。
A相电缆终端流过大负荷电流时，形成闭合磁路的铁板上有感应电流，产生热量对电缆终端的外绝缘构成严重威胁。
图2 PD线A相电缆穿板处的铁板上有电弧烧穿的孔洞依据以上现象分析，PD线A相电缆终端，在穿板处受热损伤，形成绝缘薄弱点，逐步发展到铁板穿孔部位的绝缘被烧穿，A相电缆终端对柜底铁板电弧放电，形成单相接地故障。
发生故障时，由于系统B、C相对地电压升高, PW线C 相绝缘薄弱点击穿而形成不同线路两点接地短路，两条线路保护装置同时动作跳闸。
PD线A相电缆的绝缘薄弱点，可能是电缆敷设时的施工质量或维护质量问题。
预防措施（1）规范电缆终端制作工艺，提高电缆终端制作质量，杜绝“野蛮施工”。
电缆分相穿过底板的敷设方式，开关柜出线室底部铁板不允许形成闭合磁路。
（2）开关柜出线室底板应采用非导磁材料制作。
（3）开关柜出线室的底板采用铁板时，铁板必须固定安装，防止所留缝隙因变位形成闭合磁路。
2、10kV高压开关柜手车动、静触头接触不良发热案例：某日，晴，环境温度25℃。
某110kV变电站10kV开关柜进行红外测温时，发现10kV甲开关柜前门处温度达34.5℃(见图3)，当时负荷电流350A。
开关柜常见温升故障处理措施
开关柜常见温升故障处理措施开关柜常见温升故障处理措施包括以下几点：
1.开关柜设备的日常维护：加强对开关设备的日常巡检力度，检查开关设备的动、
静触头的动作性能，观察开关设备外表是否存在变色、触头结构变形等问题。
定期清点开关设备附件，检查是否回装完全。
在开关动、静触头部位涂抹合适的导电膏，以增加开关柜内部触头的导电性能。
2.预防性试验：定期按照规范或运行规程要求，对开关设备进行预防性试验，及
时发现开关设备内部可能存在的安全隐患，并及时进行隐患处理，避免其演变成故障或事故，确保开关设备具有良好的动作性能。
3.全密封式接线座：对于运行环境较复杂、环境质量较差的场所，可采用全密封
式结构的开关接线座。
这样可以有效防止灰尘、杂物等通过接线座进入到开关柜内部，从而为开关柜营造一个良好的工作环境，确保其安全可靠、节能经济的高效稳定运行。
4.温升在线监测系统：配置温升在线监测系统，例如采用声表面波技术及时预警
出现的异常温升现象，为运行维护人员提供较为详细的参考资料，防止温升过热故障发生。
5.故障处理：一旦发现温升异常的诱发因素，需要采取有效的预防处理措施，减
少温升所造成的损害。
例如及时查找温升异常的诱发因素，并采取相应的措施进行预防处理。
总之，对于开关柜的温升故障，需要采取多种措施进行预防和处理。
在日常维护中应加强对开关设备的检查和巡检，定期进行预防性试验。
同时，采用相应的技术手段，如全密封式接线座和温升在线监测系统等，以提高开关柜的稳定性和可靠性。
在发现温升异常时，应及时采取有效的处理措施，以避免故障或事故的发生。
一起35kV开关柜发热故障及分析
Ｚ Ｈ Ａ Ｏ Ｑ ｕ ａ ｎ — ｓ ｈ ｅ ｎ ｇ， Ｓ Ｏ Ｎ Ｇ Ｊ ｉ ａ ｎ — ｈ ｕ ｉ ， Ｌ Ｖ Ｉ Ｊ ｅ ， Ｌ Ｉ Ｕ Ｘ ｉ ｎ — ｈ ａ ｉ ， Ｈ Ｕ Ｗｅ ｉ ， Ｚ Ｈ Ａ ＮＧ Ｘ ｉ ａ ｎ ｇ — ｙ ａ ｎ ｇ
（ Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ Ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｐ ｏ ｗ ｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ Ｃ ｏ ｍ ｐ ａ ｎ ｙ ， Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ ４ ５ ０ ０ ０ ６ ， Ｃ ｈ ｉ ｎ ａ ）
程度 ， 见 图 ２和 图 ３ 。
３ 故障分析
（ １ ） 现 场 怀 疑 由潮 气 进 入 所 致 ， 后 经 检 查 卧 荥 线
（ ２ ） 分析为 ｃ相静触头处接触不 良发热 ， 已有一 段时间， 未 发现 异常 ， 又 因 当时线 路 负 荷 较 重 ， 导 致 发
热更 严重 ， 使绝 缘损 坏击 穿形成 单相 接地 ， 需对 静触 头 绝 缘筒 做进 一 步 试 验 ， 检验 其 绝 缘 老 化 程 度 。卧 荥 ２ 甲手 车刀 闸上有 燃烧 形 成 的黑 色灰 尘 ， 此 外在 开 关 柜 顶 上 防爆通 道一 角有 喷 出黑 灰 的痕 迹 ， 卧 荥 ２二 次 接 线 柜 内也有 大 量 的黑 灰 存 在 ， 足 以验 证 了当 时 的发 热
摘 要： 介绍一起 ３ ５ ｋ Ｖ开关柜 内部发 热放 电未遂事故 ， 通过对事故的调查分析 ， 提 出建议和 防范措施。 关键 词 ： ３ ５ ｋ Ｖ 开关柜 ； 故障； 分析 ； 通风 除 湿
中图分 类号 ： Ｔ Ｍ５ ９ １ 文献标 识码 ： Ｂ
Ｆａ ｉ ｌ ｕ ｒ ｅ ａ ｎｄ Ａｎａ ｌ ｙ ｓ ｉ ｓ ｆ ｏ ｒ ３ ５ ｋＶ Ｓ ｗｉ ｔ ｃ ｈ Ｃａ ｂｉ ｎ ｅ ｔ Ｈｅ ａ ｔ ｉ ｎ ｇ
高压开关柜实际温升超标的原因及对策分析
建材发展导向2018年第10期8近年来，随着时代的不断发展，国内高压电网系统规模也随之日益扩大，应用范围也随之日益扩大，在实际生活中，时常发生高压开关柜温升超标情况，这样不仅会大大降低设备运作的稳定性及安全性，倘若未得到及时、有效的处理，还有可能影响绝缘件及有关设备的性能，缩短设备的使用年限。
因此，对高压开关柜实际温升超标的原因及对策进行分析和研究具有极其重要的现实意义。
1 高压开关柜实际温升监测1.1 国产JYN 手车柜某变电站采用的是福建某开关厂生产的型号为JYN1-10开关柜，通过监测其箱体外表面温度发现，开关柜的温升速度在一定程度上取决于负荷，即负荷越小，其温升速度则越慢，当负荷达到1900A 时，其温升速度非常快，且温度最高可达47℃，这明显与有关规范标准不符（满负荷下最高温度为30℃）；相反，如果负荷不超过1200A，则其温升速度通常不明显。
1.2 国产KYN 手车柜某变电站10KV 主变采用的是型号为KYN28-10的开关柜，而且安装了VD4断路器，对其实际温升实施监测，在监测前将部分顶盖打开，并对开关柜箱体外表温度及主母排温度进行监测。
监测结果显示，主母排的最高温度约为100℃，实际温升约为88℃，这显然不符合主母排温升标准（温升标准为65℃），这说明此变电站存在较为严重的温升超标问题，应及时采取优化措施。
此变电站重新制作了开关柜的1、2号母线桥，优化了通风系统，并更改了铜排规格，此后，尽管温升得到了明显的好转，然而，与此变电站开关柜型式测试所得的温升数据相比，仍存在较大差距。
1.3 合资生产的手车柜某变电站主变采用的是型号为8BK20的开关柜，通过对此开关柜箱体外表现温度及内部母线温度实施监测，发现此开关柜并未出现明显的温升超标情况。
然而，由于受到实验环境的限制，在此实验中此开关柜始终处在低负荷工作状态，而温升基本达到标准上限值，由此可见，此种开关柜的温升超标问题也较为严重。
2 引起高压开关柜实际温升超标的原因通过上文不难发现，合资及国产开关柜的温升超标问题均较为严重，特别是母排连接位置的温升问题，通过分析得出引起高压开关柜实际温升超标的原因主要包括如下几方面：一是所采用的导体材料无法达到有关电导率标准规定，纯度不足，电阻过大，从而造成严重的发热问题。
电气开关柜发热的原因及预防处理措施
电气开关柜发热的原因及预防处理措施1.过载：电气设备长时间工作过载，电流过大，会引起发热。
预防措施：合理规划电气系统的容量，并定期检查设备的运行状态，确保不超过额定负荷。
2.短路：电气系统出现短路故障时，会造成电流过大，电阻加大，导致发热。
预防措施：安装过载保护器或短路保护器，及时发现并消除故障。
3.不良接触：电气接触不良或松动，接触电阻增大，造成发热。
预防措施：定期检查电气连接情况，保持接触面清洁，并确保紧固。
4.湿度高：开关柜长期在潮湿环境中工作导致电气设备及连接器等金属部件发生腐蚀，增加接触电阻，产生过多热量。
预防措施：在潮湿环境中安装防潮装置，保持开关柜内部的干燥。
5.空间不足：开关柜内设备过于密集，通风不畅，导致热量积聚无法散发。
预防措施：合理规划设备的布局，确保电气设备之间有足够的间隙，保证空气流通。
6.空调故障：开关柜周围的空调系统故障，无法及时散发热量，导致开关柜发热。
预防措施：定期检查和维护空调系统，确保其正常运行。
7.温度过高：环境温度过高，会导致开关柜内部温度升高，产生过多热量。
预防措施：开关柜应设置在通风好，温度适宜的场所，并根据工作环境的需要进行冷却处理。
针对以上原因，可以采取以下预防和处理措施：1.加强设备维护：定期检查和维护电气设备，及时发现故障，避免设备过载和短路。
2.提高通风散热：保持开关柜内部的通风良好，保证热量能够迅速散发，防止热量积聚。
3.定期清洁：定期清洁开关柜内部和周围的灰尘和杂物，保持设备表面的散热良好，防止发生短路。
4.使用优质材料：合理选用开关柜内部的电气连接器和导线，避免由于接触电阻增大而导致发热。
5.环境控制：确保开关柜周围的环境温度和湿度适宜，以减少电气设备发热的影响。
6.安装温度和湿度监测装置：在开关柜内部安装温度和湿度监测装置，及时获得数据并进行处理。
综上所述，电气开关柜发热的原因有很多，但通过合理规划设备容量、定期维护、加强通风散热和控制环境温湿度等预防和处理措施，可以有效减少发热问题的发生，提高电气设备的工作效率和寿命。
35KV开关柜的实际温升原因及发热解决措施
35KV开关柜的实际温升原因及发热解决措施摘要:35KV抽屉式开关柜由于具有继电保护动作可靠、运行维护简单方便等优点被广泛应用于发电厂、变电所以及大型企业供配电所内。
本文在对35KV 开关柜在实际运行过程中容易发生触头发热温升的危害及原因进行认真分析总结后,结合自己多年的知识学习和变配电运行经验,针对开关柜触头发热故障提出一些安全有效的预防和综合处理措施,充分发挥开关柜的电气性能,提高供电可靠性和电能质量水平。
关键词:35KV开关柜发热故障在线监测手车式开关柜是35KV变配电所中电能分配调度的重要载体,是保证电网高效经济供电的重要电气设备之一。
但同时在实际的运行维护工作中发现,由于开关柜可移动的触头结构,容易出现开关触头接触面不能有效接触、操作弹簧电气性能下降等现象造成开关柜发热故障,大大降低开关柜的综合电气性能[1]。
因此,在日常检修运行过程中,结合开关柜运行原理及结构对造成手车式开关柜触头发热的原因进行归纳总结,并有针对性的制定相应的检修维护制度和方案,提高开关柜供配电可靠性水平保障工农业高效经济的生产,具有相当大的工程实际意义。
1、35KV开关柜触头发热危害35KV手车式开关柜是在总结传统固定式开关柜的优缺点后,通过机械机构优化形成的一种改良供配电开关设备,是电网或电网与用户间电能联接的直接纽带。
开关柜触头发热温升现象是个渐变的恶性循环过程,在触头发热安全隐患过程时,很难用普通的检测仪器进行检测,容易造成开关柜带病运行,开关柜内各元件在持续的温升效应影响下,其电气性能急剧降低,逐步由隐患转变成发热温升事故[2]。
当手车式开关柜出现触头接触不良、触头松动、操作弹簧动作灵敏度下降以及外部运行环境变恶劣等情况时,就会导致开关柜的触头或对应的联接部件发生严重的温升现象,超过环境温度40℃以上。
开关柜内复杂恶化的电磁环境,加上持续的电流热效应就会加快开关元件发热部件的氧化速度,使得开关柜导电能力和绝缘水平急剧下降,导致开关柜绝缘套管发生绝缘击穿、操作弹簧拒动或误动、电流互感器爆炸、开关柜触头烧毁等严重事故。
高压开关柜的实际温升及发热解决措施
运营探讨
高压开关柜的实际温升及发热解决措施
张发军，潘亚培，李桂芹
（河南森源电气股份有限公司，河南郑州
在发电厂、工农业生产过程中，都会使用操作简单、安全可靠的手车式高压开关柜，因此手车式高压开关柜的应用范围不断扩大。
但是，手车式高压开关柜在实际使用过程中会因为实际温升出现发热故障。
基于此，围绕高压开关柜的实际温升原因展开讨论，探讨了高压开关柜的实际温升及发热的解决措施，以提高高压开关柜的综合电气性能和供配电Explore the Actual Temperature Rise and Heating Solutions of High Pressure Switchgear
ZHANG Fa-jun，PAN Ya-pei，LI Gui-qin
Henan Senyuan Electric Co.，Ltd.，Zhengzhou
and agricultural production
it can be seen that the application of high voltage switchgear handcart is expanding.
hand-cart type high-voltage switchgear。
浅析高压开关柜温升问题及解决方案
浅析高压开关柜温升问题及解决方案摘要：高压开关柜在运行时通常会出现的问题是，因为温度过高而停止工作，引发安全事故。
所以，温升问题也就成了高压开关柜设计中必须考虑的重点。
本文将从结构设计、日常运行维护两方面分析温升问题及解决方案。
关键词：开关柜；温升；结构设计高压开关柜在电力系统中的作用是不可忽视的。
如果温升过高可能会造成设备故障或严重事故。
举例来说，KYN28A-12这一型号的高压开关柜梅花触头，因为接触部位时间过久就会开始发热，这导致的后果是梅花触头外部的弹簧散开，触头的关键部位丢失，设备烧毁，由此失去作用。
【1】现在的高压开关柜具有体积小，刚度大，防护等级高等特点。
较高的防护等级使得柜内散热变得困难。
一高压开关柜温升原理简述根据热平衡原理，高压开关柜的温升主要取决于柜内发热量与散热量。
1.1发热。
高压开关柜在运行过程中的，当时间较久后就会开始发热，零部件的温度过高会使零部件的材料发生物理和化学性能的变化，机械和电气性能随之下降，导致高压开关柜发生故障甚至重大事故。
为了延长高压开关柜的生命周期，使其在具有的工作时间内安全稳定地运行，就要严格限制构成高压开关柜的各类原材料，对其温度有标准的要求，不能超过限定值，这个温度就是最高允许温度。
（最高允许温度与周围环境温度的差值就是最高允许温升)高压开关柜发热的来源在于其内部运行过程中产生的能量损耗，该损耗主要有下面两种形式。
a.对于电阻损耗，其产生是源于高压开关柜运行过程中，导电体与电联通后，逐渐发热。
通常我们用下面的公式表示电阻损耗功率p的由来。
【2】（A）式中：I代表高压柜工作时通过导电体的电流[A];R代表高压柜中导电体的回路电阻[Ω]。
该电阻的由来源于两种不同类型的构成，即 R=RJ +KRd【3】（B）式中：RJ表示导电体在回路的过程中，与各个部分相连接的接触电阻Ω]；k表示交叉额外的损耗系数（该系数离不开趋表效应）；Rd表示导体电阻[Ω]。
高压开关柜温升问题分析及解决方案探讨
高压开关柜温升问题分析及解决方案探讨高压开关柜在运行中经常由于温升过高引发故障，因此，温升问题广受关注。
文章对开关柜的温升原理进行了简单描述，进而从结构设计和运行维护两个方面对预防温升过高的方案进行了分析。
标签：开关柜；温升；柜体设计开关柜作为电力系统中需求量日益增大的一类产品，其能否稳定运行决定着用户的用电质量与安全。
温升是衡量开关柜能否稳定运行的重要因素。
由于柜体设计紧凑且内部间隔防护等级较高，开关柜散热较为困难[1]。
在大电流中置柜中，温升问题更为突出。
在实际运行中，发热问题解决得不好，会导致高压开关柜本体或内部设备提前老化，造成设备损坏和用户停电[2]。
1 温升原理简述根据热平衡原理，开关设备的温升决定于发热和散热两方面的情况。
高压电器的热源主要来自三方面：一是电流通过导体产生的电阻损耗；二是铁磁体内产生的涡流、磁滞损耗；三是交流电器绝缘体内产生的介质损耗。
降低产品热量产生主要从减少电阻损耗和涡流、磁滞损耗两方面考虑。
2 解决方案分析2.1 结构设计方面由式（1）、（2）、（3）、（4）来看，开关柜的发热量与电阻、电流及导磁体的磁通密度成正比。
载流回路的电流由负载决定，无可改变。
因此，在设计中常采取的措施有：考虑铜排的折弯及搭接处的接触电阻，柜中铜排的规格选取应有一定裕量；柜体与手车的装配尺寸应设计合理，以确保接触电阻能够满足需要；手车的回路电阻必须满足要求；母线套管的安装板选用不导磁的不锈钢板以减小涡流损耗等。
由式（5）、（6）、（7）可得，开关柜的散热量与热源的导热率、辐射率及散热面积成正比，与散热路径长度成反比。
因此，设计中常采取的措施有：将隔室的金属隔板喷涂黑漆来提高隔板的辐射率；在柜顶、门板等位置开散热窗，形成散热通道，门板上的散热窗可设计成迷宫式结构，既可散热又能够满足燃弧试验要求；合理布置元器件位置，确保散热通道畅通，以免散热路径太长造成散热困难；在柜内加装风机，以强制对流散热的方式带走柜内热量等。
35kV开关柜常见温升故障及处理措施分析
35kV开关柜常见温升故障及处理措施分析[摘要]35kV开关柜是变电和配电过程中应用比较广的电力核心设备之一，开关柜的温升问题是决定整个变配电系统能否实现长期安全运行的关键因素之一。
笔者结合自己多年的工作经验对35kV开关柜常见温升故障引起的原因进行了分析，并提出了一些改进措施。
【关键词】开关柜；温升故障；处理措施最近几十年来，随着我国经济的快速发展和人民生活水平的不断提高，对电力的需求越来越大。
电力系统的长期安全运行对我国经济和社会的发展有着重要的保障作用，必须想办法提高电力系统运行的稳定性和可靠性。
高压开关柜作为输电、变电和配电系统的核心设备之一，能控制电路的通断，对电路起着保护和控制的作用，而35kV开关柜是当前应用比较广的一种开关柜，温升故障是影响开关柜安全运行的不利因素之一，有必要对这一问题进行深入的探讨。
1、35kV高压开关柜温升故障原因分析电力系统中的导线和接头等处都存在着大小不同的电阻，而高压开关柜中通过的电流较大，由焦耳定律可知，电路接通后导线和接头会发热，当发热量超过材料本身的承受能力时开关柜就会由于温度过高而发生故障。
总的来看，造成高压开关柜温升故障的原因主要有以下几个方面。
1.1开关柜的生产工艺不完善。
对于35kV高压开关柜而言，其内部回路的电阻主要由两部分组成，即导线电阻和动静触头接触时产生的电阻，而后者远远大于前者，可以将开关柜中的总电阻值近似等于动静触头间的电阻值大小。
如果开关柜的生产工艺落后，就会使动静触头相接处的光滑度和平坦度不够，当动静触头相接触后就不会形成平面接触，而是一些点之间的接触，电路通电以后，如果电流值过大，就会使相接处由于热效应而收缩，接触面积变小，电阻值变大，进而产生温升故障[1]。
1.2开关柜的安装过程存在问题。
开关柜属于比较精密的电力设备，对它的安装要求比较高。
如果采用的安装工艺存在问题，会在很大程度上提高温升故障发生的可能性。
如有些重要零部件的安装就位不精确，就会使动静触头接触不紧密，产生“虚接”现象，这样就导致动静触头处的电阻值大于正常接触时的电阻值，当通入电流时就会发生温升故障。
35kV开关柜常见温升故障及处理措施分析
35kV开关柜常见温升故障及处理措施分析发表时间：2018-03-08T11:44:49.493Z 来源：《电力设备》2017年第30期作者：李杰刘希段淼[导读] 摘要：改革开放以来，随着经济的快速发展以及人们生活水平的提升，对于电力资源的需求也越来越大。
（河南省电力公司济源供电公司 459000）摘要：改革开放以来，随着经济的快速发展以及人们生活水平的提升，对于电力资源的需求也越来越大。
电力系统作为长期为人们生活和生产提供的供给系统，对于社会的发展和人类生活的进步具有重要的意义。
因此，相关部门需要不断强化自身的管理机制，尽可能地全面提升电力系统和资源运行的稳定性和科学性。
开关柜作为变电系统中最核心的机械设备之一，能够有效地控制电路的开关并保护电力的正常运行。
本文主要研究35kV开关柜常见温升故障和处理的具体措施。
关键词：35kV开关柜；温升系统；故障；处理措施在电力运行的系统中，35kV开关柜具有重要的作用，如机构紧凑、体积小、可靠性比较高以及噪声小等。
但是，随着近几年开关柜数量的不断提升，其制作的质量也参差不齐。
因此，35kV开关柜在实际的运行中，由于受到外界和个人因素的影响，会出现一些严重的问题，严重影响了供电系统正常的运行，同时也不利于保障设备和资源的充分利用。
一、35kV开关柜常见的温升故障（一）开关柜的生产技术不够流程在我国，35kV的高压开关柜其内部的电路组织主要是由电阻和电力系统构成的，也就是导电电阻和触电系统同时产生的一种供电电阻，但是两种电阻的功能却大不相同。
因此在实际的运行中，开关柜中的电阻近似值与动静触头之间的电阻值相同。
一旦开关柜的生产工艺不过关，其内部组织的光华度和整洁度会随之下降。
因此如果在没有经过检测的情况下，就接通电流，会使接触处的热量过高，从而使电阻表达，从而出现温升的故障[1]。
（二）安装过程存在严重的问题开关柜在一定程度上使精密的仪器和电力设备，因此其安装的要求相对较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV开关柜的实际温升原因及发热解决措施
摘要:35KV抽屉式开关柜由于具有继电保护动作可靠、运行维护简单方便等优点被广泛应用于发电厂、变电所以及大型企业供配电所内。
本文在对35KV 开关柜在实际运行过程中容易发生触头发热温升的危害及原因进行认真分析总结后,结合自己多年的知识学习和变配电运行经验,针对开关柜触头发热故障提出一些安全有效的预防和综合处理措施,充分发挥开关柜的电气性能,提高供电可靠性和电能质量水平。
关键词:35KV开关柜发热故障在线监测
手车式开关柜是35KV变配电所中电能分配调度的重要载体,是保证电网高效经济供电的重要电气设备之一。
但同时在实际的运行维护工作中发现,由于开关柜可移动的触头结构,容易出现开关触头接触面不能有效接触、操作弹簧电气性能下降等现象造成开关柜发热故障,大大降低开关柜的综合电气性能[1]。
因此,在日常检修运行过程中,结合开关柜运行原理及结构对造成手车式开关柜触头发热的原因进行归纳总结,并有针对性的制定相应的检修维护制度和方案,提高开关柜供配电可靠性水平保障工农业高效经济的生产,具有相当大的工程实际意义。
1、35KV开关柜触头发热危害
35KV手车式开关柜是在总结传统固定式开关柜的优缺点后,通过机械机构优化形成的一种改良供配电开关设备,是电网或电网与用户间电能联接的直接纽带。
开关柜触头发热温升现象是个渐变的恶性循环过程,在触头发热安全隐患过程时,很难用普通的检测仪器进行检测,容易造成开关柜带病运行,开关柜内各元件在持续的温升效应影响下,其电气性能急剧降低,逐步由隐患转变成发热温升事故[2]。
当手车式开关柜出现触头接触不良、触头松动、操作弹簧动作灵敏度下降以及外部运行环境变恶劣等情况时,就会导致开关柜的触头或对应的联接部件发生严重的温升现象,超过环境温度40℃以上。
开关柜内复杂恶化的电磁环境,加上持续的电流热效应就会加快开关元件发热部件的氧化速度,使得开关柜导电能力和绝缘水平急剧下降,导致开关柜绝缘套管发生绝缘击穿、操作弹簧拒动或误动、电流互感器爆炸、开关柜触头烧毁等严重事故。
开关柜触头发热量会随开关母线向其它元件传导,在持续的电流冲击下,母线及其它开关设备的电气性能也会下降,给开关柜带来更多的安全隐患,降低了开关柜的供电可靠性,直接影响到工农业高效经济的生产发展。
2、35KV开关柜触头发热原因分析
2.1配电规划设计不合理
在进行开关柜选型设计时,应该充分统计和分析系统的负荷类型和容量大小,从而保证开关柜高效经济的运行。
造成配电开关设备触头接触面单位面积电流过大。
持续发热温升会导致开关柜触头剧烈发热,出现局部过热烧毁故障。
手车式开关柜独特的滑动接触结构方便了运行人员的检修维护工作,但同时也对机械结构设计、安装调试和日常运行过程中提出了严格的要求,开关柜的动静触头在机械结构设计时必须具有良好的接触特性,而且要求在安装调试过程中,严格将安装调试误差控制在有效值范围内,如果没有按照相关规范严格的对开关柜进行校验和核查,就会导致开关柜进出线与开关设备的触头连接间出现较大的接触电阻,开关柜动静触头间有效接触面小于额定要求值等安全隐患。
图1是在实际运行过程中35KV手车式开关柜由于安装调试不规范,导致开关触头松动引起触头接触不良而发生的触头发热温升烧毁事故。
从图1可知,手车式开关触头由于安装调试时施工不合格导致触头松动,并在竣工后没有进行严格的竣工校验,在实际运行过程中,开关触头接触面不能良好接触,造成发热温升烧毁事故[3]。
2.2供电负荷剧烈增加
供电负荷剧烈增加是导致开关设备发生烧毁事故的另一大原因。
随着工农业生产规模的不断加大,企业用户负荷也在不断的增加,有的企业为了减少工程成本,在进行系统扩容扩建时,没有请专业的电力工作人员进行负荷匹配校核,就直接将大量的新增负荷加在原供配电系统中。
新增的电力负荷导致开关设备的实际输出超过自身的额定设计容量,特别是一些大功率电力设备由于没有采用专用的启动保护元件,在开机的瞬间巨大的冲击电流直接作用在开关设备上,造成开关设备发生扭曲变形、导电性能及绝缘性能下降等现象大大降低了开关设备的综合电气性能水平。
2.3日常检修维护不到位
由于日常检修维护制度的不规范不健全,导致开关柜不能按时定期进行相关预防性试验,给电气隐患转变为电气故障留下较多的演变时间。
灰尘等杂物通过开关柜缝隙进入开关柜后,就会在开关柜触头接触面上形成一层阻碍开关柜触头有效接触的薄膜,导致开关柜触头剧烈发热,同时由于灰尘覆盖会降低开关设备的散热能力,持续的发热温升效应加速了开关柜自身氧化速度。
3、35KV开关柜触头发热的综合处理措施
3.1加大检修维护力度
配电运行管理人员要定期对开关柜的动作性能、绝缘水平、接触面氧化程度进行试验检测,定期检验动、静触头、以及动作弹簧的综合动作性能。
在运行检修过程中,工作人员必须严格根据操作票要求逐一试验校核,并做好相应的记录。
加强维护力度,实时清理开关柜内外的灰尘等杂物为开关柜营造一个良好的运行环境[4]。
3.2采用全密封式接线座
采用全密封式开关接线座可以有效防止外部灰尘和杂物通过开关接线缝处进入开关柜内引起触头发生温升效应。
全密封式接线座具体结构见图2所示:
一体式全密封结构可以大大减少外部环境对开关柜内设备元件带来的潜在发热温升隐患。
3.3配备开关柜在线温升监测系统
为了提高开关柜的综合供电水平,应该在变配电所中控室内配备微机变配电设备在线温升自动监测监控管理系统。
当开关柜实际温升数值超过额定值时,应该根据情况设法停机进行相关的安全隐患或故障检修,保障开关设备高效经济的运行[5]。
4、结束语
触头发热是35KV手车式开关柜最为常见的故障之一,直接影响到开关设备的综合供电水平。
通过建立完善的检修维护制度、选用先进的机械改良产品、以及配备自动化温升在线监测系统可以减少或避免开关触头发热温升故障,大大提高开关设备的供电可靠性水平,提高企业电能分配调度的综合经济效益。
参考文献:
1.马吉安.电气线路接触不良的判断及预防措施[J].中国设备工程,2008,(12):48.
2.陈云明,张琳.高压开关手车触头发热的处理[J].四川水力发电,2009,28(02):151-152.17.
3.王玮.变电设备接头发热和防范措施[J].农村电气化,2008,249(02):19-20.
4.李冠楠,边家辉.高压开关柜的维护[J].中国电力企业管理,2009,(05):6
5.
5.陈振生.智能高压开关设备的在线监测技术[J].电力设备,2008,9(03):5-7.。
