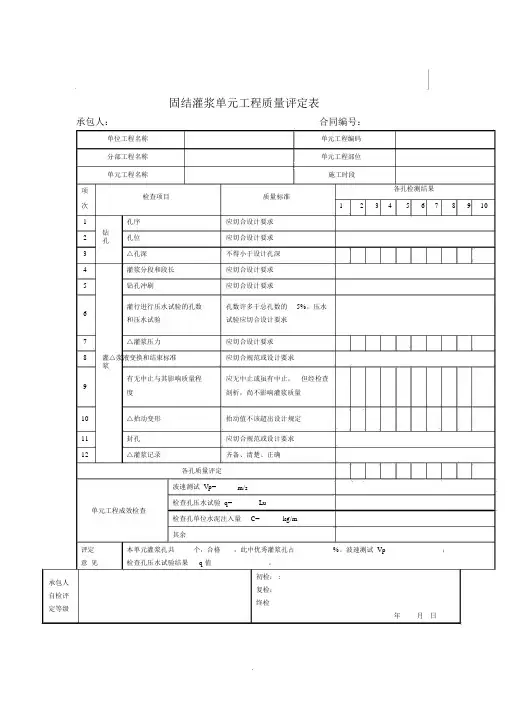

岩石地基固结灌浆单元工程质量评定表(例表)

表1.9
水利水电工程 岩石地基固结灌浆单元工程质量评定表（例表）
混凝土大坝 溢流坝段 7#坝段基础 质 量 标 准 单元工程量 施工单位 检验日期
1
单位工程名称 分部工程名称 单元工程名称、部位 项 检 查 项 目 次 1 钻 2 孔 3 4 5 6 7 灌 8 浆 9 10 11 12
1 2 应符合设计要求（二 孔序 √ √ √ √ √ √ 序孔） 应符合设计要求（允 孔位 √ √ √ 0 √ √ 许偏差±10cm) 不得小于设计孔深 △孔深 √ √ √ √ √ √ (5m) 应符合设计要求（见 灌浆分段和段长 √ √ √ √ √ √ 附页） 应符合设计要求 （见 钻孔冲洗 √ √ √ √ √ √ 附页） 孔数不少于总孔数的 灌前进行压水试验 5%，压水试验应符合 √ √ √ √ √ √ 的孔数和压水试验 设计要求 应符合设计要求 （0.4 △灌浆压力 √ √ √ √ √ √ ～0.5MPa) △浆液变换和结束 应符合设计要求（见 √ √ √ √ √ √ 标准 附页） 应无中断或虽有中 有无中断及其影响 断，但经检查分析， √ √ √ √ √ √ 质量程度 尚不影响灌浆质量 抬动值不应超过设计 △抬动变形 √ √ √ √ √ √ 规定（见附页） 应符合设计要求 （机 封孔 √ √ √ √ √ √ 械压浆封孔体） △灌浆记录 齐全、清晰、准确 √ √ √ √ √ √ 各孔质量评定 √ √ √ 0 √ √ 本单元工程内共有 10 孔，其中优良 9 孔，优良率 90.0%
施工 单位
××× ×年×月×日
建设 （监理） 单位
××× ×年×月×日
波速测试
灌浆总长度385m ×××水利水电第二工程局 ×年×月×日 各 孔 检 测 结 果 3 4 5 6 7 8 9 10 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
ห้องสมุดไป่ตู้
Vp= 4300～5150 m/s (设计要求≥4000m/s)
单元工程效果检查
检查孔压水试验
q= 1.5～3.0 Lu(q设≤5Lu)
检查孔单位水泥注入量 C=3.0～6.0 kg/m
其他 钻孔、检查孔可见水泥结石、充填密实 单元工程质量等级 评 定 意 见 单元工程效果检查符合要求 ，灌浆孔全部合格，其中优良 优良 孔占90.0%
