职业中专机械制图教案

职业中专机械制图教案

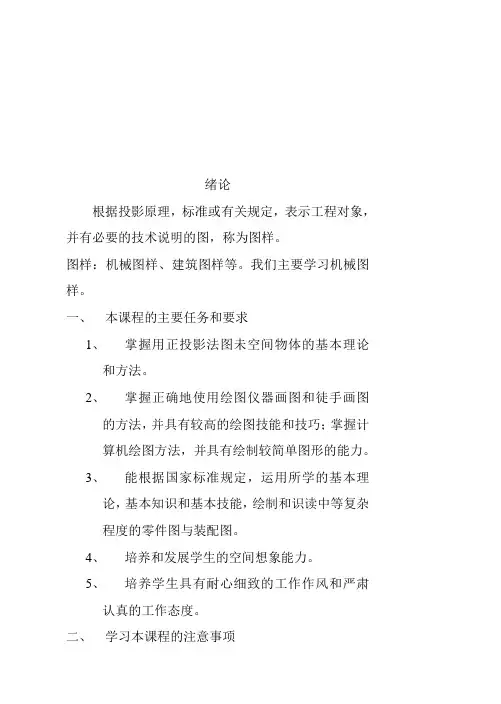

绪论根据投影原理,标准或有关规定,表示工程对象,并有必要的技术说明的图,称为图样。

图样:机械图样、建筑图样等。

我们主要学习机械图样。

一、本课程的主要任务和要求1、掌握用正投影法图未空间物体的基本理论和方法。

2、掌握正确地使用绘图仪器画图和徒手画图的方法,并具有较高的绘图技能和技巧;掌握计算机绘图方法,并具有绘制较简单图形的能力。

3、能根据国家标准规定,运用所学的基本理论,基本知识和基本技能,绘制和识读中等复杂程度的零件图与装配图。

4、培养和发展学生的空间想象能力。

5、培养学生具有耐心细致的工作作风和严肃认真的工作态度。

二、学习本课程的注意事项1、主要任务:具有画图和看图能力,在牢牢掌握基本投影原理的基础上,注重把物体绘成图样以及依据图样想象物体空间形象的一系列循序渐进的练习,不断发展自己的空间想象能力和提高图形与尺寸表达能力。

2、主要特点:正确掌握绘图仪器和工具的使用方法,提高绘图技巧,通过大量的作图实践,提高看图与画图的能力。

3、主要训练:是通过一系列作业来贯彻的。

每次作业前,必须详细阅读作业指导书,做到动手前心中有数,以便提高完成作业的速度和质量。

三、我国工程图学发展史简介1、工程图学是劳动人民长期生产经验的积累,总结和提高的结果。

举例《营造方式》2、中华人民共和国成立以后,随着经济的发展,我国的制图标准已达到国际水平。

3、计算机绘图将成为今后制图的方法。

第一章制图基本知识§1-1制图工具和用品的使用常言道“工欲善其事,必先利其器”。

正确使用和维护绘图工具,是保证绘图质量和加快绘图速度的一个重要方面。

一、图板:是供铺放,车定图纸用的矩形木板(图1-1)。

要求:平整、光滑、清洁。

左侧为等边,必须平直,图板大小与绘图纸配套使用。

二、丁字尺:丁字尺由尺头和尺身构成(图1-1)。

主要用来画水平线,作三角尺的靠尺。

要求:尺头和尺身必须垂直,使用时左手推动丁字尺上、下移动,用右手由左至右画水平线。

机械制图教案——第3章 立体的投影

机械制图教案——第3章 立体的投影

第3章立体的投影一、本章重点:1.平面立体和曲面立体投影的画法,及立体表面点的投影。

2.立体与平面相交其交线的画法,既求截交线。

3.两回转体轴线垂直相交其交线的画法。

4.立体的尺寸标注。

二、本章难点:1.圆球和圆环的投影及表面上点的投影。

2.圆锥、圆球被平面截切后,截交线的画法。

3.求作相贯线。

三、本章要求:通过本章的学习,要掌握基本体的三面投影画法,基本体表面点的投影,能够分析和绘制常见的截交线和两回转体轴线相交时的相贯线,掌握立体的尺寸标注的方法。

四、本章内容:§3-1 平面立体的投影一、棱柱棱柱体由若干个棱面及顶面和底面组成,它的棱线相互平行。

顶面和底面为正多边形的直棱柱,称为正棱柱。

常见的棱柱有三棱柱、四棱柱、六棱柱等。

1.棱柱的三视图2.棱柱表面上的点二、棱锥棱锥的底面为多边形,各侧面为若干具有公共顶点的三角形。

从棱锥顶点到底面的距离叫做锥高。

当棱锥底面为正多边形,各侧面是全等的等腰三角形时,称为正棱锥。

常见的棱锥有三棱锥、四棱锥、六棱锥。

1. 棱锥的三视图2.棱锥表面上的点§3-2曲面立体的投影曲面立体的表面是由一母线绕定轴旋转而成的,故称曲面立体,也称为回转体。

常见的回转体有圆柱、圆锥、圆球和圆环等。

一、圆柱1.圆柱面的形成圆柱面可看作一条直线AB围绕与它平行的轴线OO回转而成。

OO称为回转轴,直线AB称为母线,母线转至任一位置时称为素线。

这种由一条母线绕轴回转而形成的表面称为回转面,由回转面构成的立体称为回转体。

2.圆柱的三视图3.圆柱表面上的点二、圆锥1.圆锥面的形成圆锥面可看作由一条直母线围绕和它相交的轴线回转而成。

2.圆锥的三视图3.圆锥表面上的点三、圆球1.圆球面的形成圆球面可看作一圆(母线),围绕它的直径回转而成。

2.圆球的三视图3.圆球表面上的点四、圆环1.圆环的形成圆环面可看作由一圆母线,绕一与圆平面共面但不通过圆心的轴线回转而成。

图中的回转轴是铅垂线。

说课稿机械制图 -正投影法及三视图

说课稿机械制图 -正投影法及三视图

《机械制图——正投影法及三视图》说课稿今天我说课的题目是《正投影法及三视图》首先我们来进行教材分析一、说教材(2分钟)1、教材地位及作用(1)本节课选自江西科学技术出版社出版的《机械制图》,江西职业学校指定教材的第二章第一节(2)地位作用机械制图课程是中职学校机械专业的一门专业基础课,具有很强的理论性和实践性,是工科类学生必不可少的实用技术。

本节课是学生学习机械制图的精髓和基础,工程中的图形90%都是利用正投影法三视图表示,学好本课是学习机械制图后续内容得基础,是培养学生空间想象能力,学生学习机械制图兴趣的关键。

我校选用教材是江西技工教材编委会主编,与之配套的《机械制图习题集》,江西省职业教育指定教材。

2、下面来说本节课的教学目标(1)、知识目标(直接性目标):①理解投影法的概念,掌握正投影的特性;2、掌握三视图的形成过程及投影规律。

③能初步利用所学知识解决实际问题;(2)、能力目标(发展性目标):,培养学生空间抽象思维能力、识图绘图能力,掌握正投影法的基本理论和能运用正投影法绘制图样。

(3)、情感目标(可持续性目标):养成认真、负责、严谨细致的制图作风,激发学生的学习兴趣,培养学生勇于提问,善于探索的思维方式。

3、教学重难点教学重点:正投影法基本原理和三视图的形成过程及规律。

教学难点:三视图的形成过程及三视图的投影规律。

二、说学情(1分钟)学生是学习的主体,机械制图是对中职一年级学生开设的基础课程,学生在15、6岁,思维活跃、求知欲强,对新鲜事物充满好奇,但中职学生基础较差,初中没有接触或立体几何,理解和接受新知识能力反应较慢,空间想象能力薄弱,但也有部分同学习兴趣浓厚,喜欢动手画图和动脑思考,具备一定的识图和绘图能力。

需要老师耐心教导、由简入难,并提供直观模型或图像与帮助。

并且要求学生学习经过反复练习,能提高绘图能力。

三、说教法(5分钟)为完成本课的教学目的和教学内容采用多种教学方法:1.试验法实物教学法:讲清重点突破难点加深对所学新知识的印象多媒体教学法:直观、清晰、形象、明了2.讲述法:讲清要点发挥教师主导地位3.提问引导法:增强学生学习时的注意力4、教师精讲、学生多练,体现了以学生为主体、教师为主导的教学原则。

《机械制图》课程教案——三视图

《机械制图》课程教案——三视图

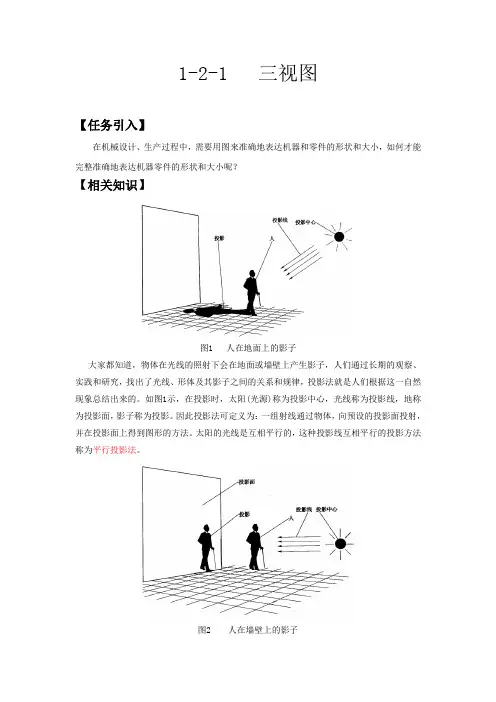

1-2-1 三视图【任务引入】在机械设计、生产过程中,需要用图来准确地表达机器和零件的形状和大小,如何才能完整准确地表达机器零件的形状和大小呢?【相关知识】图1 人在地面上的影子大家都知道,物体在光线的照射下会在地面或墙壁上产生影子,人们通过长期的观察、实践和研究,找出了光线、形体及其影子之间的关系和规律,投影法就是人们根据这一自然现象总结出来的。

如图1示,在投影时,太阳(光源)称为投影中心,光线称为投影线,地称为投影面,影子称为投影。

因此投影法可定义为:一组射线通过物体,向预设的投影面投射,并在投影面上得到图形的方法。

太阳的光线是互相平行的,这种投影线互相平行的投影方法称为平行投影法。

图2 人在墙壁上的影子观察上午和中午人在地面上的影子,发现投影线 (光线)与投影面 (地面)的夹角不同时,得到的图形是不一样的。

怎样才能得到准确表达形体形状和大小的投影图?观察图2 , 与地面平行的太阳光线照射在人身上,在墙壁上产生影子。

不难看出,这时人的影子和人的形状是完全一样的。

此时光线与墙壁垂直,这种投影线与投影面垂直的投影称为正投影,得到的图形称为正投影图或视图。

如图1 所示的投影线与投影面倾斜的投影称为斜投影。

【任务实施】1、三投影面体系为了反映完整准确地表达机器零件的形状和大小,我们选择三个两两互相垂直的平面构成一个三投影面体系。

其中正立的投影面称为正投影面 (用V表示), 水平放置的投影面称为水平投影面(用H表示), 右边侧立的投影面称为侧投影面(用W表示)。

这三个投影面的组合称为三投影面体系。

图3 三投影面体系在三投影面体系中,两投影面的交线称为投影轴。

其中V面与H面的交线称为X轴,H面与W 面的交线称为Y轴,V面与W面的交线称为Z轴。

三条投影轴构成了一个空间直角坐标系,三轴的交点称为坐标原点 (用O表示)。

2、三视图的形成将物体放在三投影面体系中,用正投影法分别向三个投影面投射,得到物体的三视图(见图4).图4 三视图的形成(1)主视图将物体由前向后向正投影面投射得到的视图称为主视图。

正投影和三视图教案

正投影和三视图教案

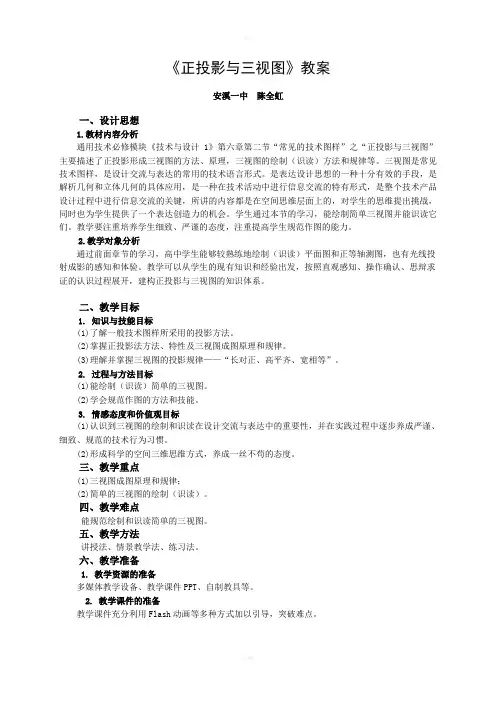

《正投影与三视图》教案安溪一中陈全虹一、设计思想1.教材内容分析通用技术必修模块《技术与设计1》第六章第二节“常见的技术图样”之“正投影与三视图”主要描述了正投影形成三视图的方法、原理,三视图的绘制(识读)方法和规律等。

三视图是常见技术图样,是设计交流与表达的常用的技术语言形式。

是表达设计思想的一种十分有效的手段,是解析几何和立体几何的具体应用,是一种在技术活动中进行信息交流的特有形式,是整个技术产品设计过程中进行信息交流的关键,所讲的内容都是在空间思维层面上的,对学生的思维提出挑战,同时也为学生提供了一个表达创造力的机会。

学生通过本节的学习,能绘制简单三视图并能识读它们。

教学要注重培养学生细致、严谨的态度,注重提高学生规范作图的能力。

2.教学对象分析通过前面章节的学习,高中学生能够较熟练地绘制(识读)平面图和正等轴测图,也有光线投射成影的感知和体验。

教学可以从学生的现有知识和经验出发,按照直观感知、操作确认、思辩求证的认识过程展开,建构正投影与三视图的知识体系。

二、教学目标1. 知识与技能目标(1)了解一般技术图样所采用的投影方法。

(2)掌握正投影法方法、特性及三视图成图原理和规律。

(3)理解并掌握三视图的投影规律——“长对正、高平齐、宽相等”。

2. 过程与方法目标(1)能绘制(识读)简单的三视图。

(2)学会规范作图的方法和技能。

3. 情感态度和价值观目标(1)认识到三视图的绘制和识读在设计交流与表达中的重要性,并在实践过程中逐步养成严谨、细致、规范的技术行为习惯。

(2)形成科学的空间三维思维方式,养成一丝不苟的态度。

三、教学重点(1)三视图成图原理和规律;(2)简单的三视图的绘制(识读)。

四、教学难点能规范绘制和识读简单的三视图。

五、教学方法讲授法、情景教学法、练习法。

六、教学准备1. 教学资源的准备多媒体教学设备、教学课件PPT、自制教具等。

2. 教学课件的准备教学课件充分利用Flash动画等多种方式加以引导,突破难点。

中职机械制图教案:第3章正投影法与三视图01

中职机械制图教案:第3章正投影法与三视图01

投影法的概念三视图的形成[教学目标与要求]一、知识与能力1、理解投影法的概念,掌握正投影的特性;2、掌握三视图的形成和投影规律。

3、初步具备识读和绘制简单形体三视图的基础。

二、学习方法和养成教育要掌握好三视图的投影规律,必须明确三视图的形成原理和形成条件,让学生在明确其形成条件的前提下,自己演示,自己归纳,真正理解“规律”是在特定条件下的必然结果,避免死背教条。

引导学生动手动脑,勤于实践,勇于探索。

[教学重点]正投影法、三视图的形成;空间概念的建立。

[教学难点]三视图投影规律的理解和应用;空间想象力的培养。

[分析学生]正投影法、三视图的形成比较直观,学生入门较易,但难在应用。

教学要求最终落实到正投影法绘图能力上,经过反复观察练习,能提投影理论的理解和应用能力。

[教学设计思路]教学方法:讲演结合、讲练结合,合作学习、归纳总结。

[教学资源]机械制图网络课程,圆规、三角板,模型等。

[教学安排]2学时(90分钟)。

教学步骤:讲课与演示交叉进行,讲课与练习交叉进行,最后进行归纳。

[教学过程]一、复习回顾(5~10分钟)1、简述平面图形画法、徒手画图。

2、讲评作业批改情况。

3、提问教材P.41思考题,题3。

4、预习检测:平行投影法的特点与应用;三视图是怎样形成的?二、导入新课简述本节内容、要点、作用和地位,展示教学目标和要求。

机械图样中表达物体形状的图形是按正投影法绘制的,正投影法是平行投影法中,投射线与投影面垂直的投影法,它是绘制和阅读机械图样的理论基础,本次课将介绍正投影法有关的内容。

三、新课教学(70~80分钟)1、投影法的概念教师结合网络课程的演示讲授中心投影法、平等投影法(斜投影法、正投影法)。

并交叉进行演示。

2、三视图的形成及投影规律物体的单面投影和表达局限性;教师讲授三视图的形成(三投影面体系、三视图的形成),交叉演示三视图的形成、三视图的展开过程和展开后各图的对应关系。

教师指导学生演示三视图形成过程,通过演示进一步规范、明确三视图的形成条件及在这一特定条件下各图之间位置关系、投影关系、方位关系的必然联系。

机械制图电子教案之正投影与三视图

机械制图电子教案之正投影与三视图

教学目标知识目标:理解投影法的基本概念;掌握正投影法的特性;掌握三视图的投影特性。

能力目标:正确运用投影法素质目标:教学重点三视图的形成及性质教学难点三视图的形成及性质教学手段理实一体实物讲解小组讨论、协作教学学时教学内容与教学过程设计注释模块二投影法的基本知识〖相关描述〗投影法是工程制图的基本理论。

工程制图依靠投影法来确定空间几何原形在平面图纸上的投影。

有了投影法,人们就能利用平面图形正确地表达物体的形状。

本模块介绍了投影法的基本概念和三视图的形成及其性质。

〖知识准备〗学习情境一投影法的基本概念一、投影的形成光线照射物体时,会在地面或墙壁上产生物体的影子,影子和物体之间存在着相互对应的关系,利用这种关系在平面上绘制出物体的图像,以表示物体的形状和大小,这种方法称为投影法。

如图2-1所示。

图2-1 投影法二、投影法的分类1.中心投影法如图2-2所示,投射线自投射中心S出发,将空间的△ABC投射到投影面P上,所得△abc即为△ABC的投影。

这种投射线自投射中心出发的投影法称为中心投影法,所得投影称为中心投影。

2.平行投影法若将投射中心S移到距投影面P无穷远处,则所有的投影线都相互平行,这种投影法称为平行投影法,所得投影称为平行投影。

平行投影法中,根据投射线是否垂直于投影面,平行投影法又分为正投影法和斜投影法两种:若投射线垂直于投影面,称为正投影法,所得投影称为正投影,如图2-3(a)所示;若投射线倾斜于投影面,称为斜投影法,所得投影称为斜投影,如图2-3(b)所示。

结合图2-1,讲解A、B在投影面上的投影。

讲解两种不同的投影法,学生实践。

第页1图2-2 中心投影法图2-3 平行投影法三、正投影法的特性(1)平行性。

(2)从属性。

(3)定比性。

图2-4 平行性图2-5 从属性和定比性学习情境二三视图的形成及性质一、三视图的形成1.三面投影体系一般情况下,用正投影法得到的单面投影是不能完全、准确地表达出物体的全部形状和结构的。

机械制图精品教学设计3正投影基础

机械制图精品教学设计3正投影基础

单元1:平面立体的三视图课次:2-1-1 课序:08课题:投影法基本知识教学目标:本讲的教学目标是正确理解正投影、三视图的概念,掌握三视图的绘图方法和步骤,理解形体分析法在绘制三视图中的应用。

重点与难点本单元的重点是正投影和三视图的概念,三视图的画法。

难点是形体分析法绘制三视图。

教学设计:1.投影法采用电子挂图讲解,重点讲解投影、正投影、三视图的概念。

2.绘制三视图的基本方法是形体分析法,通过案例解决形体分析法在绘制三视图中的应用。

教学方法:利用教学资料和教学媒体组织课堂教学,对教学内容逐条讲解。

教学资源:作业1:习题集2-1至2-3课时分配:课前准备:准备好上课用的模型和往届学生的作业,教师要画一些示范作业,收集一些生产上用的简单物体的图纸,让同学看一看三视图在生产上的应用。

教师绘制的示范作业教师绘制的示范作业学生绘制的作业教学过程和组织:➢1. 投影法【02-01 投影法及三视图的形成.swf】图2-1 物体的影子和投影2.1.2 中心投影中心投影法的投射线自一点S发出,物体投影的大小取决于S到投影面的距离d和物体相对与投投影的概念投影的概念正投影和斜投影一个视图的不定性二个视图的不定性三视图的形成用电子挂图讲解投影法➢ 2. 三视图的投影规律➢ 3. 视图中图线的含义(1) 主、俯视图长度相等----长对正 (2) 主、左视图高度相等----高平齐 (3) 俯、左视图宽度相等----宽相等 用电子挂图讲解三视图的投影规律,并将结论写在黑板上反复分析用电子挂图讲解粗实线、虚线和细点画线的含义和应用,与模块1的内容相呼应➢ 4. 三视图的绘制案例【案例1】【案例2】在屏幕上打出轴测图,让学生先试着画出其三视图(叫一个同学到黑板上画)分析学生错误的观察方法和画图方法(看一眼立体图画一条线,主视图画完后再画其他视图),引入“形体分析法”的概念在黑板上作形体分析,按形体分析法讲解画图步骤,并演示三视图的绘图过程强调“长对正、高平齐、宽相等”的三视图关系和视图配置。

机械制图投影法及三视图课件

机械制图投影法及三视图课件

三视图的投影规律
01
02
03
长对正
主视图与俯视图长度相等 ,且相互对应;左视图与 主视图高度相等,且相互 对应。
高平齐
俯视图与左视图高度相等 ,且相互对应。
宽相等
主视图与左视图、俯视图 与左视图的宽度相等,且 相互对应。
03
三视图的画法
确定主视图的选择
主视图的选择应遵循“形状特征原则”,即选择最能反映物体形状特征的方向作为 主视图。
机械制图投影法及三 视图课件
• 机械制图投影法概述 • 三视图的基本概念 • 三视图的画法 • 机械零件三视图的绘制 • 三视图在机械制图中的应用 • 三视图的学习方法与技巧
目录
01
机械制图投影法概述
投影法的分类
正投影法
根据投影线与投影面的角度,将投影 法分为正投影法和斜投影法。正投影 法是指投影线垂直于投影面的投影方 法。
度。
俯视图
从物体的上面向下投射所得的视图 ,主要反映物体的长度和宽度。
左视图
从物体的左面向右投射所得的视图 ,主要反映物体的高度和宽度。
三视图之间的关系
相互垂直
主视图、俯视图和左视图分别垂直于正投影面、水平投影面和左侧投影面。
投影对应
三个视图在投影面上都有对应的投影,且投影之间存在一定的对应关系。
04
机械零件三视图的绘制
轴套类零件三视图的绘制
总结词
轴套类零件通常具有回转体结构,其三视图主要展示其圆柱或圆筒形状和尺寸。
详细描述
在主视图上,轴套的轮廓线应按其实际投影绘制,并标注其长度、直径等基本尺 寸。左视图和俯视图则分别展示其端面形状和横截面形状,并标注相应的尺寸。
盘盖类零件三视图的绘制

《机械制图》教案——第三章 立体投影及表面交线

《机械制图》教案——第三章 立体投影及表面交线

第三章基本立体的投影、截交线、相贯线§1立体的投影1.1平面立体的投影本节教学目标:掌握平面立体的投影特性和作图方法;掌握拉伸体的形成、投影及画法;熟悉平面立体表面中特殊位置的点、线的三面投影及画法。

重点:平面立体的投影特性及表面取点、取线的投影。

难点:平面立体表面中特殊位置处点、线的投影。

引入:通过对前面知识的学习已经知道,很多的机械零件都是由一些简单的基本形体组成,比如螺栓,我们可以将它分成正六棱柱、圆柱体和圆锥台三部分。

如果我们要绘制此螺栓的三视图,同学们都应该知道必须要绘制正六棱柱、圆柱体和圆锥台的三视图。

任何一个复杂的物体都可以看成由基本体组成,按组成基本体表面的性质进行分类,基本体可分为平面体和曲面体。

平面立体侧表面的交线称为棱线若平面立体所有棱线互相平行,称为棱柱。

若平面立体所有棱线交于一点,称为棱锥。

1.1.1棱柱的投影1. 以正六棱柱为例,分析平面立体的结构,(1)正六棱柱共有几个表面?有何关系?(2)正六棱柱共有几条侧棱?有何关系?提问:1)不同位置的投影有什么不同?2)应怎样放置最合理?提示:使尽可能多的表面和棱线处于特殊位置。

2.投影特性分析(1)投影分析:上、下两个底面——平行的两个侧面——其余的几个侧面(2)三面投影图分析(3)绘图步骤:1)建立投影面系;2)根据三等原则绘制三面投影;3)区分可见性。

3. 棱柱体的投影特性(重点:学生应掌握)(1)当棱柱的底面平行于某一投影面时,棱柱的投影在该面上为与底面相等的正多边形。

(2)另两面投影为几个相邻的矩形线框。

4. 棱柱表面取点、线重点:所取的点、线属于棱柱的哪个面上?进而再求三面投影。

***若点所在平面的投影可见,点的投影可见;若平面的投影积聚成直线,点的投影也可见。

例:例:已知四棱柱,试完成其V、H投影。

(图7-1)图7-1四棱柱的投影1.1.2棱锥的投影棱锥的投影是棱锥各顶点同面投影连线的集合。

1. 棱锥的定义2. 棱锥的形体分析(1)投影分析:下底面——顶点——其余的几个侧面(2)三面投影图分析(3)绘图步骤:1)建立投影面系;2)根据三等原则绘制三面投影;3)区分可见性。

中职机械制图教案

中职机械制图教案

中职机械制图教案中职机械制图教案篇一:机械制图教案《机械制图》教案【板书设计】定义主视图基本视图俯视图左视图基本配置右视图视图仰视图后视图定义向视图画法【教学后记】在数控技术被越来越广泛地应用的今天,《机械制图》是中等职业学校机械类专业的一门重要专业基础课和技能训练课,面对文化基础知识较差,自卑和厌学心理较为严重的中职学生,在教学中应贯彻以学生为主体,教师为主导的原则,在注重培养学生的识读图能力的同时、还要手把手地进行作图技能的教学。

【参考文献】1、冯秋官主编.机械制图.高等教育出版社.2008.042、耿玉岐主编.怎样识读机械图样.金盾出版社.2006.033、郭秀华主编.机械制图.人民邮电出版社.2008.09 4、何恬伦编著.机械制图课件稿.2009中职机械制图教案篇二:中等职业学校机械制图教案绪论课题绪论课时 0.5教学目的既要求 1.了解图样的作用,了解本课程的内容和基本要求;2.明确机械制图对技术工人的重要性,明确学习的意义教学重点机械制图的重要性及学习方法教学难点教学方法、手段讲授法,挂图小结作业教学内容图样是工程界的通用技术语言。

设计者利用图样表达设计意图;制造者通过图样了解设计内容、技术要求,组织和指导生产;使用者通过图样了解机器设备的构造和性能,进行操作、维修、保养。

一、图样及其作用图样:根据投影原理、标注及有关规定表示的工程对象,并有必要的技术说明的图,称为图样。

机器制造中使用到两类图样零件图:是表达零件结构形状、大小及技术要求的图样;装配图:表达机器或部件中各零件间的连接方式和装配关系的图样。

二、本课程的主要内容和基本要求本课程研究的图样主要是机械图样1. 通过学习制图的基本知识与技能,熟悉国家标准《机械制图》的基本规定,学会正确使用绘图工具和仪器的方法,初步掌握绘制草图的技能;2. 正投影法基本原理是识读和绘制机械图样的理论基础,是本课程的核心内容,通过学习,应掌握运用正投影法表达空间形体的图示方法 ;.3. 机械图样的表示法包括图样的基本表示法和常用机件及标准结构的特殊表示法。

机械制图正投影教案

机械制图正投影教案

机械制图正投影教案章节一:正投影的基本概念教学目标:1. 了解正投影的定义和作用;2. 掌握正投影的分类及特点;3. 能够正确区分各种正投影图。

教学内容:1. 正投影的定义;2. 正投影的作用;3. 正投影的分类及特点;4. 正投影图的识别。

教学活动:1. 引入正投影的概念,让学生了解正投影的定义和作用;2. 通过示例,讲解正投影的分类及特点;3. 练习识别各种正投影图,巩固所学知识。

章节二:三视图的绘制教学目标:1. 了解三视图的定义和作用;2. 掌握三视图的绘制方法;3. 能够正确绘制三视图。

教学内容:1. 三视图的定义;2. 三视图的作用;3. 三视图的绘制方法;4. 三视图的绘制练习。

教学活动:1. 引入三视图的概念,让学生了解三视图的定义和作用;2. 通过示例,讲解三视图的绘制方法;3. 练习绘制三视图,巩固所学知识。

章节三:点、线、面的正投影教学目标:1. 了解点、线、面的正投影规律;2. 掌握点、线、面的正投影绘制方法;3. 能够正确绘制点、线、面的正投影。

教学内容:1. 点的三视图;2. 线的正投影;3. 面的正投影;4. 点、线、面的正投影练习。

教学活动:1. 讲解点的三视图及其正投影规律;2. 通过示例,讲解线的正投影绘制方法;3. 通过示例,讲解面的正投影绘制方法;4. 练习绘制点、线、面的正投影,巩固所学知识。

章节四:基本几何体的正投影教学目标:1. 了解基本几何体的正投影特点;2. 掌握基本几何体的正投影绘制方法;3. 能够正确绘制基本几何体的正投影。

教学内容:1. 基本几何体的定义;2. 基本几何体的正投影特点;3. 基本几何体的正投影绘制方法;4. 基本几何体的正投影练习。

教学活动:1. 引入基本几何体的概念,让学生了解基本几何体的定义;2. 通过示例,讲解基本几何体的正投影特点;3. 通过示例,讲解基本几何体的正投影绘制方法;4. 练习绘制基本几何体的正投影,巩固所学知识。

安徽职高机电专业机械制图教案:第三章 正投影法与三视图

安徽职高机电专业机械制图教案:第三章 正投影法与三视图

教学时数:2学时
课题:练习、复习课
教学目标:
通过练习使学生全面熟练地掌握第三章中所学的知识。

教学重点:
1、点、线、面的投影;
2、基本几何体的投影及尺寸标注。

教学难点:
熟练掌握点、线、面的三面投影作图。

教学方法:练习、讨论
教具:挂图、示教板
教学步骤:(复习提问)
点、线、面在三投影面体系中各有什么投影规律?
(引入新课)
在第三章中我们重点学习了有关基本几何体的相关知识……
(讲授新课)
一、讲解作业中的错误,可以针对性地进行个别指导
二、学生练习
1、作点A(20,40,80)、B(30,20,40)的三面投影,并判断A、B两点的前后、上下、左右方位关系。

2、作一个R=100、R=20的圆环,并标注尺寸。

3、作一个正六棱柱并标注尺寸(尺寸自定)。

4、在2、3上选取相应的表面点,然后试着求取该点的其它两面投影。

(试着使用辅助平面法和辅助直线法,看是否都可以顺利的找出该点的其它两面投影。


(课堂小结)
1、点、线、面的投影规律;
2、曲面立体的作图注意点;
(作业布置)
课堂作业:习题集P37~~P39的自测题
课后作业:复习、订正习题集。

正投影法和三视图说课稿

正投影法和三视图说课稿

正投影法和三视图说课稿黄龙职业中学电教组陕西省黄龙县职业中学刘魁飞各位评委、各位专家、各位老师,大家好。

我今天说课的课题是《正投影法和三视图》,属于《机械制图》的第二章第一课时,从以下几个方面进行分析。

一、教学理念《机械识图》的中心任务是通过学习,培养学生具有一定的图示能力、读图能力、空间想象力和思维能力以及绘图的实际技能,为提高学生全面素质、形成综合职业能力和继续学习打下基础。

通过本课的教学,能使学生了解正投影法的基本理论和方法,掌握投影规律,能够正确、熟练地使用常用的绘图工具绘制简单草图的能力,具备识读简单图的能力,培养认真负责的工作态度和一丝不苟的工作作风,并适应岗位对技能的需求。

二、理论依据坚持以中职教育培养目标为依据,以“掌握概念、强化应用、培养技能”为重点,力图做到“精选内容、降低理论、加强基础、突出应用”。

三、教学目标制图课程的标准对“设计交流”的内容要求中提出要“了解技术语言的种类及其应用,能识读一般的机械加工图、线路图、效果图等常见的技术图样,能绘制草图和简单的三视图。

”从中可知制图的教学是培养学生技术素养的重要载体,而三视图则是制图教学的重点。

作为职中生,需要培养观察与绘制简单的图形的能力。

根据我对教材的分析,结合学生的实际情况,我提出以下教学目标:知识与技能:1、了解一般制图样所采用的投影方法2、掌握正投影法方法、特性及三视图成图原理和规律;3、理解并掌握三视图的投影规律——“长对正、高平齐、宽相等”。

过程与方法:通过讲解投影的原理,并利用其来绘制简单三视图的过程,提高学生对三视图的识别以及绘制能力,初步学会利用模型来展示相关三视图,培养学生的识图能力。

通过交流和讨论感受设计交流中三视图的作用。

情感、态度、价值观:1、在通过利用模型引导学生准确绘制三视图的教学过程中,培养学生良好的合作和交流的态度,养成细致、严谨的工作态度。

2、形成科学的空间思维方式,养成一丝不苟的态度。

四、教学重点、难点分析:为了更好地实施课程的教学理念,根据制图课程标准中对《正投影法和三视图》此节的要求,本人结合具体的学情、以及对教学媒体认真进行分析,特确定本课的教学重难点如下:教学重点:掌握正投影法方法、特性及三视图成图原理和规律;绘制出简单的三视图。

《机械制图》课件[03]投影法与三面视图

《机械制图》课件[03]投影法与三面视图
三、三投影面的展开
规定:正面V保持不
动。
水平面H绕OX轴向下
V
旋转90ο。
侧面W绕 OZ轴向右 X 旋转90ο。
H
Z V
W
X
O
H
Z
Y
W
O
YW
YH
返回
四、位置关系和投影关系:



俯视图——在主视图的下方


左视图——在主视图的右方
主、俯视图—长对正(等长)

主、左视图—高平齐(等高)


俯、左视图—宽相等(等宽)
投射线互相 平行但不垂 直于投影面
投射方向
H 投影面
特性:投影大小与物体和 投影面之间距离无关。
返回
三、正投影法的主要特性
1、点的投影:
A
点的投影 仍是一点。
a
H 投影面
返回
2、直线的投影 :
直线的投影一般情况下仍为直线,在特殊情况下聚为 一点。 1)、直线平形于投影面
A B
a b
H 投影面
在该面上的投影 ab反映空间直线 AB的真实长度。 即:ab = ABSຫໍສະໝຸດ AC B投射线
a
H 投影面
c b
面特 之性 间: 距投 离影 有大 关小 。与
物 体 和 投 影
返回
2、平行投影法:所有投影线都相互平行。 1)、正投影法:(主要学习此种投影方法) 投射方向
投射线互相 平行且垂直 于投影面
H 投影面
特性:投影大小与物体和 投影面之间距离无关。
返回
2)、斜投影法:投影线倾斜于投影面
一个视图不能完 整地反映物体的 空间形状

《机械制图(第3版)》电子教案 项目一 正投影法与三视图 5、基本体三视图(二)

《机械制图(第3版)》电子教案 项目一 正投影法与三视图 5、基本体三视图(二)
项目一.正投影法与三视图
教学目标:
1.4 基本体三视图(二)
返回
1.4.3 六棱柱
1. 六棱柱的三面视图
如图示位置放置六棱 柱时,其两底面为水平面, V
W
H面投影具有全等性;前
后两侧面为正平面,其余
四个侧面是铅垂面,它们
的水平投影都积聚成直线,
与六边形的边重合。
H
2. 六棱柱的三面视图分析
3.棱柱的三视图画图步骤
ห้องสมุดไป่ตู้直棱柱三面投影特征: 一个视图有积聚性,反
映棱柱形状特征; 另两个视图都是由实线
或虚线组成的矩形线框。
1.4.4 棱锥
由一个底面和几个侧棱面组成。侧 棱线交于有限远的一点——锥顶。
1. 正四棱锥的三视图
正四棱锥底面为一 正方形,四个侧面均为 等腰三角形,所以棱线 都交于一点,即锥顶。
2. 正四棱锥的三视图分析
设问:主视图是否反映了真实形状?为什么? 三角形的各边分别是底面与左右两侧面的积聚性投
影。整个三角形线框也反映了四棱锥前面和后面在正面 上的投影,但不反映真实形状。
设问:俯视图都反映了哪些部位? 俯视图为四个不显实形的三角形线框,他们的底边
正好是正方形的四条边线,所以俯视图是由四个三角形 组成的外形为正方形的线框。
设问:四棱锥主视图和左视图类似,它反映同一个部分? 三角形两条斜边是四棱锥的前、后两侧面的积聚性
投影。
3. 正四棱锥的三视图画图步骤
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基本几何体(一)(棱柱、棱锥)
[教学目标和要求]
一、知识与技能
1、掌握棱柱、棱锥的三面投影和视图的画法;
2、能较熟练地运用积聚性和辅助线法求作棱柱和棱锥表面上求点的投影。

3、能正确标注棱柱、棱锥的尺寸。

二、学习方法与素质养成
引导学生注重知识与生活实际经验相联系,培养其观察能力和探究能力,提高分析问题的能力。

[教学重点]
棱柱、棱锥的投影特征、视图画法、表面上点的投影。

[难点分析]
棱锥表面上点的投影。

[分析学生]
1、在掌握平面投影的基础上,循序渐进,知识水平不应有困难。

2、能力水平不应有困难,要通过多做练习来达到熟练的目的;
3、注意对个别学习困难学生的辅导。

[教学设计思路]
教学方法:讲演结合、讲练结合法、归纳提升。

[教学资源]
机械制图网络课程、圆规、三角板等。

[教学安排]
2课时(90分钟)
教学步骤:讲课与演示交叉进行,讲课与练习交叉进行,最后进行归纳。

[教学过程]
一、复习回顾(5~10分钟)
简述各种位置平面在三投影面体系中的投影特征,画和读平面投影的方法;
讲评作业批改情况;
提问:一般位置平面、投影面平行面、投影面垂直面的三面投影有何不同?如何根据两面投影判定其空间位置?
预习检测:什么是平面立体?曲面立体都是由曲面围成的吗?
二、导入新课
简述本课主要内容、要点、作用和地位,导出教学目标和要求。

机器零件都可以看作是由基本几何体组合而成,基本体的学习为后续学习打好基础。

本节课主要讨论圆柱、圆锥的视图分析,并通过分析,熟练掌握其三视图的读、画和标注方法。

三、新课教学(70~80分钟)
1、棱柱
教师结合网络课程的演示讲授棱柱的三视图和投影分析、棱柱三视图的画法步骤、利用特殊位置面具有积聚性的特性求棱柱表面点的
投影和对棱柱进行尺寸标注。

讲解时一定突出棱柱和棱锥三视图的特征,尽可能使其典型化,公式化,同时,可以扩展以下棱柱的变形体,如V形柱、T形柱、凸形柱等等,拓展学生的感性积累和空间想象力,举一反三,创造性的学习。

2.棱锥
教师结合网络课程的演示讲授三棱锥的三视图分析;三棱锥三视图的作图步骤,交叉演示正三棱锥的三视图及其作图步骤。

以棱锥为例,讲解辅助线法求点的作图方法和步骤。

让学生自行对四棱锥的三视图进行投影分析,教师点拨解答难点。

对棱柱和棱锥的三视图进行分析比较,巩固所学。

学生徒手抄画教材例题,强化对棱柱、棱锥投影特性的认知和掌握。

四、小结(5~10分钟)
简述棱柱、棱锥的投影特征和视图画法及表面求点方法。

五、作业
1、习题:习题集P.31~33 3-8各题
2、思考题:试以正三棱柱为例,说明用积聚法求点的投影的方法。

3、预习:教材P.65- 圆柱、圆锥及球;了解形成特点。

[板书设计]
参考相应的P.P.T文件。

[教学后记]。
