自动喷水灭火系统水源设施安装检查记录
自动喷水灭火系统施工安装质量记录
24 自动喷水灭火系统水泵安装检查记录
25 自动喷水灭火系统稳压装置安装检查记录
编号 页数
B-1 1 2 3 4 5 6 7 8 9 B-2 B-3 B-4 B-5 B-6 B-7 B-8
B-9 B-10 B-11 10 11 B-12 B-13 B-14
序 号
资料名称
26 自动喷水灭火系统水泵接合器安装检查记录
查 3.零 部 件：齐全
情
况 4.其 他：
有 关 1.装 箱 单 ： 文 件 2.合 格 证 ： 检 查 3.说 明 书 ： 情 况 4.设 备 图 ：
份张 份张 份张 份张
5.认 可 证 ： 6.检测报告： 7.备 案 证 ： 8.其 他：
存 在 问 题 及 处 理 情 况 建设（监理）
单位代表
技术负责人
自动喷水灭火系统施工安装质量记录
自动喷水灭火系统 施工安装 质 量 记 录
目
录
序 号
资料名称
1 自动喷水灭火系统质量保证资料核查表
2 图纸会审记录
3 设计变更明细表
4 技术交底记录
5 施工技术核定单
6 施工组织设计（方案）
7 开工报告
8 设备材料有关证件汇总表
9 设备开箱检查记录
10 材料检查记录
27 自动喷水灭火系统报警阀组安装检查记录
28 自动喷水灭火系统水流指示器安装检查记录 29 自动喷水灭火系统喷头安装检查记录 30 自动喷水灭火系统末端试水装置安装检查记录
31 自动喷水灭火系统充气装置安装检查记录
32 自动喷水灭火系统水泵试验记录
33 自动喷水灭火系统稳压装置试验记录
34 自动喷水灭火系统末端试水装置放水试验记录
自动喷水灭火系统检测记录表
符合要求□不符合要求□
报警阀
温式报警阀组安装质量、系统名称和保护标志牌
符合要求□不符合要求□
报警阀联动泵情况，进出水口压力表
联动泵正常□不正常□
室内地面排水设施
有□无□
符合要求□不符合要求□
开启试水阀门，压力开关动作情况
正常□不正常□
水泵启动情况
正常□不正常□
延时90秒内水力警铃动作情况
延时40秒水力警铃动作
关闭试水阀门，水力警铃和压力开关情况
正常□不正常□
管网
安装情况
符合要求□不符合要求□
末端试水装置处排污设置和排污情况
有□无□
排污：通畅□不通畅□
喷头
安装应符合设计要求
符合要求□不符合要求□
方向正确
符合要求□不符合要求□
型号选择和保护面积是否符合规范要求（有无盲区）
符合要求□防控制器上的信号显示情况
正常□不正常□
本次测试结果：
测试负责人签名：
自动喷水灭火系统检测记录表（一）
检测部位
检测起止时间
自年月日起
至年月日止
检测项目
检测内容
检测结果
消防水池
水位及消防用水不被他用的设施
符合要求□不符合要求□
补水设施
符合要求□不符合要求□
防冻措施
符合要求□不符合要求□
消防水箱
水位及消防用水不被他用的设施
符合要求□不符合要求□
出水管止回阀关闭应严密
符合要求□不符合要求□
正常□不正常□
水
流
指
示
器
信号输出情况
正常□不正常□
信号阀启闭功能情况
有□无□
正常□不正常□
自喷系统施工检查记录
自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-1施工过程质量检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-2施工过程质量检查记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-3施工过程质量检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-4施工过程质量检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-5施工过程质量检查记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-6施工过程质量检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-7施工过程质量检查记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-8施工过程质量检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-9施工过程质量检查记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-10施工过程质量检查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-11系统试压记录实用文档实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-12管网冲洗记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-13安全阀、减压孔板、减压阀试验记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-14阀门及水泵接合器试验记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-15湿式自动喷水灭火系统联动试验记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-16干式自动喷水灭火系统联动试验记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-17预作用自动喷水灭火系统联动试验记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-18水幕、雨淋自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统联动试验记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统施工检查记录表2-19管路安装及隐蔽工程记录实用文档实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录表3工程质量控制资料核查记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录表4-1工程验收记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统验收记录表4-2工程验收记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统验收记录表4-3工程验收记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录实用文档表4-4工程验收记录实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录表4-5工程验收记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录表4-6工程验收记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录表4-7工程验收记录实用文档实用文档自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统工程验收记录表4-8工程验收记录实用文档实用文档。
自动喷水灭火系统检测报告
自动喷水灭火系统检测报告一、检测目的二、检测范围此次检测覆盖了自动喷水灭火系统的所有关键部件，包括水源、管道系统、喷头和控制装置等。
三、检测方法1.目视检查：检查系统的外观是否完好，是否有明显的损坏或堵塞。
2.功能测试：检测系统的各个部件是否工作正常，包括控制器、水泵、喷头等。
3.压力测试：检测系统的压力是否在规定范围内，以确保喷水的强度和覆盖面积。
4.清洗检查：对喷头和管道系统进行清洗，以保证畅通无阻。
四、检测结果1.水源：检测发现自动喷水灭火系统的水源正常，水压稳定，水质符合要求。
2.管道系统：经过目视检查和压力测试，确认管道系统完好无损，无漏水现象，并且压力在规定范围内。
3.喷头：所有喷头经过清洗检查后，没有发现任何阻塞或损坏。
控制器能够准确地激活喷头，确保正常喷水。
4.控制装置：控制器的电源和连接线路检查正常，控制面板显示正常，操作按钮灵活可靠。
五、存在问题及解决方案在检测过程中，发现了一些问题需要及时解决：1.喷头清洗不彻底：对于一些老化明显的喷头，建议更换新的喷头来提高灭火效果。
2.管道系统存在漏水：必须修复漏水处，以确保系统的完整性和正常工作。
3.控制器显示不准确：需要进行维修或更换控制器，以确保系统的准确控制和操作。
六、维护建议为了保证自动喷水灭火系统的持续有效性，建议进行以下维护措施：1.定期清洗喷头和管道系统，以防止堵塞和阻力增大。
2.检查和清理水源，确保水压稳定和水质符合要求。
3.定期进行功能测试和压力测试，确保系统的各项功能正常。
4.定期检查和维修控制器，确保显示准确并且操作可靠。
5.培训员工，提高他们对自动喷水灭火系统的使用和维护的认识。
七、总结通过此次自动喷水灭火系统的检测，确认系统的各个部件正常工作，可以在火灾发生时提供有效的灭火控制。
需要解决的问题将得到及时修复和改进，以确保系统的可靠性和安全性。
维护建议将指导系统的日常使用和维护，提高系统的使用寿命和可靠性。
末端试水装置安装检查记录
排水 措施
系统有组织 排水，畅通
系统有组织 排水，畅通
系统有组织 排水，畅通
系统有组织 排水，畅通
系统有组织 排水，畅通
系统有组织 排水，畅通
结论 合格 合格 合格 合格 合格 合格
8
9
ቤተ መጻሕፍቲ ባይዱ10
11
存在问题及处理： 技术负责人
经检查无存在问题
质检员
施工员
第
册第
页
安装合理 符合设计
安装合理 符合设计
安装合理 符合设计
安装合理 符合设计
安装合理 符合设计
安装合理 符合设计
试水管 径（㎜）
DN25 DN25 DN25 DN25 DN25 DN25
压力表 安装
符合要求 符合要求 符合要求 符合要求 符合要求 符合要求
压力表 校验
校验合格 校验合格 校验合格 校验合格 校验合格 校验合格
工程名称
自动喷水灭火系统末端试水装置安装检查记录
建设单位
编号：B-19
生产厂商
施工单位
安装日期
序号
安装 位置
1
地库防火分 区一
2
地库防火分 区二
3
地库防火分 区三
4
地库防火分 区四
5
地库防火分 区五
6
地库防火分 区六
7
规格 型号 DN25 DN25 DN25 DN25 DN25 DN25
检查日期
外观 检查

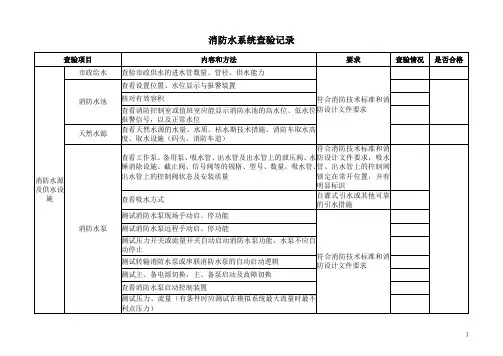

消防水系统查验记录表
