会议系统产品功能培训中控
TS-9100中控培训
产品培训
• 会议室的构成 •中央控制主机及周边产品介绍
会 议 系 统 ——产 品 培 训
会议室的构成
会 议 室 音 频
会 议 系 统
扩 声 系 统 视 频 节 目 源
投 影／显 示 系 统 远 程 视 频 会 议 多 媒 体 控 制 系 统 信 号 处 理 系 统 智 能 集 中 控 制 系 统
会 议 系 统 ——产 品 培 训
TS-9105 4路灯光调节器
中央控制主机及周边产品介绍
•
TS-9105调光器
• 用于控制白炽灯，可搭配TS-9100可编程主机使用，旋转的ID切换设 置网络ID身份代码,可级联多台。 4路可调节灯光接口 电源要求 载入容量 ID选择 供电 控制方法 单路或多路调节 可接TS-9100控制系统 尺寸 重量 260L×150W×80H(mm) 2.5Kg 220V/50Hz 单路功率≤1200W 旋转的ID切换设置网络ID 身份代码 24V DC网络供电 通过独立的网络协议控制
会 议 系 统 ——产 品 培 训
中央控制主机及周边产品介绍
•
• • • •
T-9157 5.7彩色触摸屏
TS-9157A无线触摸屏采用了256色透射式点阵彩色液晶屏与射频无线控制技术 搭配ITC-TS系列和TS-9100可编程控制系统使用。 用户自行编辑界面，支持图片、图形、文字、3D/2D按键，可上传照片在屏幕上显示。 无线控制，射频频率433Mhz。
20A
三箱 60A / 每箱 3×63A 断路保护开关
输出过载保护
控制输入 内置模块
8×20A断路保护开关
1×RS-232 编程控制串 口； 外接控制按键面板；机箱 内部应急开关
智能中控系统基础简介
主机自带多种控制接口（红外接口、串口等）， 连接其他设备：
可以连接网络控制卡，网络远程控制；
中控系统产品及功能介绍
CREATOR ST-7600C 7寸无线触摸屏
通过无线触屏操控中控主机对会议室周边设备控 制；
65K真彩TFT LCD显示屏,触屏解析800×480像素， 16：9的宽屏显示
中控系统概念
• 中控系统是指对会议室的声（声音）、光（灯光、视频）、电（电源）等设备 的集中控制；中控系统由四个部分组成：1、用户操作界面（人机对话界面） 。2、中控主机，3、各类控制设备（接口），4、受控设备；具体可以分为几 种模块：音视频切换模块、VGA电脑信号切换模块、设备电源管理模块、音量 控制模块、灯光控模块、红外学习和控制模块、控制接口模块等各类模块组成 ；整个中控系统通过电脑软件的编辑控制命令，下载到中控主机运行，用户通 过操作界面配合各类控制模块完成对会议室各类设备的控制，如控制会议室的 设备电源打开和关闭、控制会议室视频信号的输入/输出的切换选择；控制会 议室投影幕、投影机、液晶升降器的升降；控制会议室音响音量的大小、灯光 的亮度；控制摄像机的转动、DVD播放器播放歌曲等等；
中控系统产品应用功能讲解
• 多功能会议室中控设备组成
一个完整多功能会议室中控设备主要完成对会议室的音视频切换、灯光 调节、音量调节、电源管理、摄像跟踪、红外控制、液晶升降器控制等，下 面我们对这些设备进行详细说明. 1、音视频切换设备：
音视频切换设备包括:AV矩阵器、VGA信号分配器、RGB矩阵器等，这些设 备主要用于对会议室的音频信号和视频信号的输入和输出切换；如下图所示：
智能中控系统基础简介
交付中心-韩正根
CREATOR快捷培训之——会议系统产品
1、用于显示身份信息 2、256X64点阵 3、可支持任意个汉字与字母 4、可显示电脑字体库里任意字体 5、可分频显示姓名和职称。
1、IC卡控制发言权限，无卡不能 发言
2、主席机插卡自动开启发言状态 3、代表机插卡后按下MIC键便可
自由发言 4、空卡无效 5、在签到状态下，插卡自动签到 6、在已插卡的状态下发起签到，
发言单元分类
4102/04C4表决模块
4102/04C1发言模块
MC4032/34B
嵌入式发言模块和表决模块
4202B2发展过程
4202B2
VFD屏亮度调节
可调节VFD屏的亮度。
真空荧光显示屏（VACUUM FLUORESCENT DISPLAY）它利用电子撞击荧 光粉，使荧光粉发光，是一种自身发光显示器件。由于它可以做多色彩显示， 亮度高，可以用低电压来驱动.
可以输出到扩声系统或电话会议系统、录音设备等。 最大可以扩展到4096席发言单元。
发言单元
1号按键：
3M2时态发45信号号在当号号，，I在在言息C按按会由按按可我选选按显发键键议其键键按们举举键示：：言模他：：一称模模：屏式机下之状式式：下器此为下下态，或健“，，主P指使响按按C席软本应示此此机件机表健健灯长发进决的的按起圈入”意意此的表。：义义键表决是是可决状投投4
号“双红使为号使“号通态号“5“过蓝了信可在在在在在在号候系“候系发候色色在在若过或候非长色的息设不选评选评会选好候选统发选统起选指为评评表按取选常按背显。置表举级举级议举（选人进起人进表人示话级级决动消人好此光示成态模模模模模模+人一入签一入决一灯筒模模模此发）一（键点会中（式式式式式式一票按到票表”票，已式式式按言”票令阵议、+0下下下下下下票+）。键”。决。。绿经下下是键状。。系进英）L，，，，，，。C”签。模色开， ， 由可态统程的”D按按按按主按。到式为启按按本令。显退信操。此此此此席此模，发发此此机本示出息作健键健键机健式我言言键键发机屏表与界的的的的长的，们申状的的起进，决本面意意意意按意我称请态意意的入清模地。义义义义此义们之模。义义，发晰式操是是是是键是称为式是是可言明。作投投可投之，通状321 “在差评（级-模）式”下。，按此键的意义是 “非常差（--）”。
会议室中控系统方案
会议室中控系统方案在现代办公环境中，会议室是进行商务谈判、决策和沟通的重要场所。
为了提高会议的效率和体验，会议室中控系统成为不可或缺的一部分。
本文将介绍一个适用于会议室的中控系统方案。
一、系统概述该会议室中控系统方案旨在集成各种设备和功能，提供便捷的会议管理和智能控制体验。
系统由硬件设备和软件平台组成，可支持同时管理多个会议室。
二、硬件设备1.中控主机：中控主机是该系统的核心设备，负责连接各种设备和执行控制指令。
它需要具备稳定的性能和高效的数据处理能力。
2.显示屏幕：会议室应装备一块大屏幕用于投影，以确保与会人员可以清晰地看到展示的内容。
3.音频设备：系统需要支持音频输入和输出，包括麦克风、扬声器和音频混音器等。
4.视频设备：会议室中应配置高质量的摄像头、摄像机和投影仪，以实现视频会议和演示功能。
5.照明和遮光设备：为了提供适合会议环境的光线，会议室应配置灯光和遮光设备，并且这些设备可以通过中控系统进行控制。
6.网络设备：会议室需要稳定的网络连接，包括有线和无线网络，以支持远程会议和数据传输。
三、软件平台1.会议管理软件：该软件提供会议室预约、日程安排和会议记录等功能，方便用户进行会议管理和协调。
2.远程控制软件：用户可以通过电脑或移动设备上的远程控制软件，实现对会议室中控系统的远程操作和监控。
3.界面设计软件：用户可以通过该软件自定义控制界面，根据实际需要进行布局和功能设置。
四、功能特点1.会议管理：支持预约会议室、查询会议室可用性和取消预约等功能，避免会议室资源的浪费和冲突。
2.智能控制：通过中控系统，用户可以集中控制会议室内的设备，例如调整灯光亮度、控制投影仪开关、调节音量等。
3.视频会议：支持多方视频通话和实时屏幕共享，方便远程参会人员的交流和协作。
4.录音录像：会议过程中，用户可以选择录音或录像功能，便于会议记录和后续回顾。
5.多媒体播放：中控系统能够管理和播放多种媒体文件，如图片、视频、PPT等，满足不同会议需求。
会议室中控及音响系统产品功能课件
数字音频处理器
数字音频处理器布置情况： ① 大会议室：1台，型号：DBX 60 ② 决策室：1台，型号：DBX 260 ③ 接待室：1台，型号：DBX 260
数字音频处理器输入部分主要是对音频信号的增益控制， 均衡调节，延时调节。输出部分主要是对音频信号的分配 ，对过高或过低的频段进行过滤。
此外它还有声反馈抑制功能，如果将话筒音量进行较大的 提升，音箱发出的声音就会传到话筒引起的啸叫，这种现 象就是声反馈。声反馈的存在，不仅破坏了音质，还限制 了话筒声音的扩展音量，因此若要获得更好的声音效果， 音频处理器必不可少。
9的宽屏显示 具有待机屏幕保护功能；电子万年历时间显示功能 通过无线接收器与中控主机连接； 最远无线遥控距离80米；
3 中控系统产品及功能介绍
• CREATOR CR-RFA 无线接收器
用于无线触摸屏与主机连接的介质； 采用专用CR-NET协议与中控主机连接，主机
24V供电； 最远有效距离高达80米；
会议室中控系统
用于控制白炽灯控制，可搭配HCS-6000M系列中控主机、HCS-6000TP触摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台。
功能与特色：
◆4路可调节灯光接口
◆电源要求：220V50HZ
◆载入容量：单路功率1500W，4路总功率5000W
◆ID选择：旋转的ID切换设置网络ID身份代码
功能与特色：
◆单向RF,频率为433MHZ
◆与HCS-6000M系列、HCS-6000TP配合使用
◆外形尺寸：185H×76W×34D（MM）
◆重量：0.4KG
4、HCS-6000PM电源控制器
用于控制强电/弱电开关量，可搭配HCS-6000M系列中控主机、HCS-6000TP触摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台。

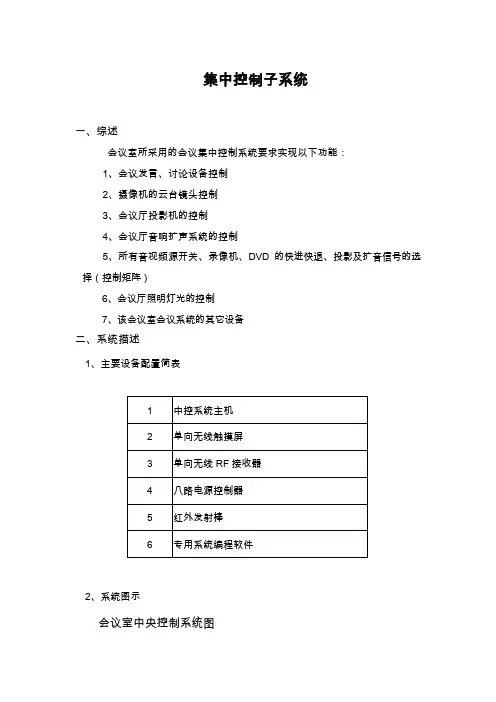

集中控制子系统
一、综述
会议室所采用的会议集中控制系统要求实现以下功能：
1、会议发言、讨论设备控制
2、摄像机的云台镜头控制
3、会议厅投影机的控制
4、会议厅音响扩声系统的控制
5、所有音视频源开关、录像机、DVD的快进快退、投影及扩音信号的选择（控制矩阵）
6、会议厅照明灯光的控制
7、该会议室会议系统的其它设备
3路RS-232输出端口，可控制视频/数据投影机或等离子显示设备。特别地，对RS-232控制口的功能进行了改进，可控制台电数字会议系统产品
1路RS-485控制口，可任意扩展模块，连接多达128台设备。特别地，对RS-485控制口的功能进行了改进，可方便地控制视像跟踪系统等
2个TAINET控制接口，用以连接台电电源控制器、灯光控制器、无线收发器等设备（最多达128台设备）
功能与特色：
会议室中控方案
会议室中控方案摘要：随着现代化办公环境的发展和企业对会议效率的追求，会议室中控方案越来越受到关注。
好的会议室中控方案可以提高会议室的管理效率，简化操作流程，并提供更好的用户体验。
本文将介绍一种综合性的会议室中控方案，包括硬件设备和软件平台，用于实现会议室的智能化管理和控制。
一、引言在企业中，会议室是重要的核心场所，用于举行会议、培训和沟通等活动。
然而，许多企业仍然面临许多管理和操作上的困难，如会议室预订不及时、设备操作复杂等问题。
会议室中控方案的出现旨在解决这些问题。
二、硬件设备1. 中控设备中控设备是会议室中控方案的核心部分。
中控设备采用先进的硬件技术和软件系统，可以实现对会议室内各种设备的统一控制。
中控设备通常包括触摸屏、中控主机和各种传感器。
触摸屏提供直观的操作界面，使用户可以方便地进行各种控制操作。
中控主机是中控系统的核心，负责接收和处理各种控制指令，并将其传输给相应的设备。
传感器可以实时监测会议室的环境信息，如温度、湿度和光照等。
2. 视听设备会议室中的视听设备包括投影仪、音箱、音视频输入输出设备等。
这些设备通常与中控设备相连接，通过中控设备的统一控制，可以方便地进行设备的开关、输入切换和音量调节等操作。
投影仪和音箱质量的选择对会议的效果至关重要。
3. 会议设备会议设备包括会议电话、视频会议设备和投票系统等。
会议电话可以让与会人员进行远程会议，解决物理距离的问题。
视频会议设备可以实现面对面的远程会议，提高会议效率。
投票系统可以用于会议的投票和调查，方便意见征询和决策进程。
三、软件平台1. 会议室预订系统会议室预订系统是会议室中控方案中的重要组成部分。
它可以提供可视化的会议室预订界面，用户可以通过触摸屏或手机应用程序进行预订。
预订系统可以实时显示会议室的使用情况，避免冲突和重复预订。
预订系统还可以提供自动化的通知功能，提醒与会人员会议的时间和地点。
2. 会议控制系统会议控制系统是中控设备的软件平台，用于实现对会议室设备的控制和管理。
会议中控方案
会议中控方案1. 引言会议中控方案是指通过对会议室的设备和系统进行集中控制和管理，提升会议的效率和用户体验。
本文将介绍一种基于现代技术的会议中控方案，包括硬件设备和软件系统的选择、功能特点以及部署和维护等方面的内容。
2. 硬件设备选择在设计会议中控方案时，需要选择适合的硬件设备来实现控制和管理的功能。
常见的硬件设备包括：•中控主机：负责集中控制和管理会议室的各类设备，如投影仪、音响、摄像头等。
•触控显示屏：提供触摸操作界面，方便用户进行设置和控制。
•录音设备：用于录制会议内容，支持远程和本地录音。
•视频会议终端：用于远程会议和远程参会。
•会议室入口控制系统：用于会议室的门禁控制和人员管理。
选择硬件设备时，需要考虑设备的功能、兼容性、稳定性、可扩展性以及成本等因素。
3. 软件系统选择除了硬件设备，一个完善的会议中控方案还需要选择适合的软件系统来实现对设备的集中控制和管理。
常见的软件系统包括：•中控软件：用于实现对硬件设备的控制和管理功能，提供友好的用户界面，支持远程控制和定时任务等功能。
•会议管理系统：用于管理会议室的预约、会议议程、与会人员等信息，提供会议资源的共享和分配，支持多种会议方式。
•远程会议软件：用于实现远程会议的功能，支持音视频通信、文件共享、屏幕共享等功能。
在选择软件系统时，需要考虑系统的稳定性、安全性、易用性以及与硬件设备的兼容性等因素。
4. 功能特点一个优秀的会议中控方案应该具备以下功能特点：4.1 中心化管理该方案能够实现对会议室所有设备的集中管理，包括硬件设备和软件系统。
通过中控主机和中控软件，管理员可以实时监控设备状态、进行远程控制和管理，提供更便捷的会议使用体验。
4.2 一键启动通过触控显示屏，用户可以通过简单的操作就能启动会议，包括打开投影仪、音响调节、关闭门禁等操作，简化了会议的准备过程。
4.3 多媒体支持该方案支持多媒体设备的集成，如投影仪、音响、摄像头等，实现音视频播放和会议录制功能。
会议室中控方案
会议室中控方案1. 概述会议室中控方案是指通过中央控制设备来方便地管理和控制会议室内的各种设备和系统。
这种方案能够提高会议室的管理效率，提供更好的用户体验，以及简化与设备的交互。
本文档将介绍一个典型的会议室中控方案，包括硬件设备、软件平台和功能要求。
2. 硬件设备会议室中控方案需要配备一些特定的硬件设备，以实现对会议室设备的集中控制和管理。
2.1 中央控制器中央控制器是会议室中控方案的核心设备，负责接收和处理各种指令，并与其他设备进行通信。
中央控制器通常具有高性能的处理器、大容量的存储空间和多种通信接口。
2.2 触摸屏触摸屏是用户与中央控制器进行交互的主要工具。
通过触摸屏，用户可以轻松地控制会议室的各种设备和系统，如投影仪、音响、照明等。
触摸屏通常具有高清晰度的显示屏和灵敏度较高的触摸功能。
2.3 设备集成器设备集成器是将各种设备集成到中控系统中的关键设备。
通过设备集成器，中央控制器可以与各种设备进行连接和通信，实现对其进行控制和管理。
设备集成器通常提供多种接口和协议支持，以满足不同设备的需求。
2.4 其他设备除了上述核心设备外，会议室中控方案还可能需要其他设备的配合，如投影仪、音响、照明设备等。
这些设备需要与中央控制器和触摸屏相互配合，实现集中控制和管理。
3. 软件平台会议室中控方案需要配备一套稳定可靠的软件平台，以实现设备控制和管理的功能。
3.1 控制软件控制软件是中央控制器的核心软件，负责接收和处理用户的指令，并将命令发送给相应的设备和系统。
控制软件需要具备良好的用户界面和易用性，以提供良好的用户体验。
3.2 配置软件配置软件用于对中央控制器和其他设备进行配置和管理。
通过配置软件，用户可以对会议室的设备进行添加、移除、调整参数等操作，以满足实际需求。
3.3 远程管理软件远程管理软件允许管理员通过网络对会议室中的设备进行远程管理和监控。
管理员可以通过远程管理软件实时查看设备的状态、进行故障诊断和维护等操作，大大提高设备的管理效率。
经典会议室音视频系统培训
须先按申请键申请发言，待主席机同意其申请 后方能开启话筒发言
-7-
视频系统
-8-
视频系统-信号源
电脑主机/笔记本
摄像机
会商设备
DVD/CD/DVR等 硬盘录像机
-9-
视频系统-视频输出设备
显示器
大屏拼接墙
投影机
会商设备
-10-
视频系统-视频处理设备
视频矩阵
信号转换器
远程传输设备
-11-
中控系统
-12-
中控系统-串口控制
串口
视频矩阵
摄像机
音频处理器
投影机
-13-
中控系统-网口控制
网口
摄像机
投影机
音频处理器
-14-
中控系统-红外控制
红外发射棒
DVD/CD/DVR等
电视机
-15-
中控系统-继电器控制
经典会议室 音视频系统培训
-1-
➢ 扩声系统 ➢ 会议讨论系统 ➢ 视频系统 ➢ 中控系统 ➢ 远程视频会议系统
-2-
扩声系统
-3-
扩声系统-音频输入设备
电脑 DVD/CD/DVR等
无线麦克风
会商设备
-4-
扩声系统-音频输出设备
音响/喇叭/耳机
会商设备
-5-
扩声系统-音频处理设备
音频处理器
抑噪器
功放
-6-
会议讨论系统
➢ 1、 普通模式（NORMAL）：设定可以同时打 开的发言单元数量，当发言人数达到定值时， 要打开另一台发言单元，必须先关闭已打开的 发言单元。
CREATOR快捷培训之——中央控制系统
一、控制系统产品—PGMII
一、控制系统产品
3、触摸屏
ST-7600C/DTX-7900
LTX-1200C
ST-6500C LT-70/65/51
分无线（单向）、无线双向、有线（双向） 三种。 彩色、真彩、动画、画中画。 有4.3、5.7、6.4、8.4、10.4、12.1、15.1英寸不同尺寸
一、控制系统产品—PGMII
串行接口
RS485 RS232 RS232
PGMII有8个可编程的串行通讯接口，可任意编程收发RS232、RS485通讯格式数据， 实现双向控制；每个接口波特率支持：300—57600，可连接具有RS232/485通讯协议的接 口设备（如：各类矩阵、投影机设备及摄像球等一系列设备）。
一、控制系统产品
一、控制系统产品
CR-LITE-4A II 调光器
产品功能：
四路强电白炽灯调光模块，用于调节白炽灯的亮度。通过中 控机可四路单独控制，也可四路一起控制； 通过CR-NET网络协议控制； 载入容量：单路功率小于等于1200W，四路功率总和小于3400W
一、控制系统产品
调光器接线图
2、控制信息
· · · · · · 分析系统中那些设备需要控制； 分析控制这些设备的控制方式； 分析需要的CREATOR设备：主机、继电器、调光器…… 分析设备每一部分所需控制的功能； 基于用户要求及系统的复杂性选择用户界面（触摸屏）； 估计价格。
3、设备的选配原则
· 主机：选择哪一款主机，主机的端口是否符合要求； · 触屏：如果配置无线触屏请注意配置相应的无线接收器； · 强电控制器：注意电动幕、电动吊架、电动窗帘等设备， 每个设备需要2个继电器；同时注意负载大小及负载性质； · 调光器：注意调光器的功率范围； · 红外发射棒：每个红外设备需要配置一条；
CREATOR快捷培训之——中央控制系统
触摸触屏按钮无反应 触屏无法控制主机： 触屏无法控制主机：检查触屏的RF ID是否与主机程序中触屏的RF ID相同；触屏的RF ID 1、可能触屏出现漂移现象，请进入设置页重新校准坐标可解决问题； 可进入触屏设置菜单里查看，一般默认的RF ID为60；查看程序里RF ID
2、检查触屏是否电量不足，请及时充电；
两 个 指 示 灯 必 须 常 亮 才 能 正 常 通 讯
一、控制系统产品
电源指示灯 电 指示灯
ID指示灯 指示灯
1 电源指示灯 2 3 电源 电
ID灯 指示灯 电
ID 电 电源
一、控制系统产品
一、控制系统产品
CR-LITE-4A II 调光器
产品功能： 产品功能：
四路强电白炽灯调光模块，用于调节白炽灯的亮度。 四路强电白炽灯调光模块，用于调节白炽灯的亮度。通过中 控机可四路单独控制，也可四路一起控制； 控机可四路单独控制，也可四路一起控制； 通过CR-NET网络协议控制； 网络协议控制； 通过 网络协议控制 载入容量：单路功率小于等于 载入容量：单路功率小于等于1200W，四路功率总和小于 ，四路功率总和小于3400W
一、控制系统产品—PGMII
一、控制系统产品 3、触摸屏
ST-7600C/DTX-7900
LTX-1200C
ST-6500C LT-70/65/51
分无线（单向）、无线双向、有线（双向） 三种。 彩色、真彩、动画、画中画。 有4.3、5.7、6.4、8.4、10.4、12.1、15.1英寸不同尺寸
一、控制系统产品—PGMII
I/O触发端口
I/O输入输出端口：可提供5V/10mA负载输出或接收0-5V（10mA负载电流）的信号 输入。
烟感
会议中控方案
会议中控方案1. 简介会议中控方案是指通过中央控制系统对会议室设备进行集中管理和控制的一种解决方案。
这种方案可以提高会议室设备的使用便利性和效率，提供全面的会议支持功能，使会议组织和进行更加顺畅和高效。
本文将介绍会议中控方案的基本原理、功能特点以及实施步骤，旨在帮助用户了解并选择适合自己会议室的中控方案。
2. 基本原理会议中控方案基于一套中央控制系统，该系统集成了硬件设备和软件应用，实现了对会议室设备的统一管理和控制。
中央控制系统通过与会议室设备进行连接，包括但不限于投影仪、音频设备、灯光设备、电动窗帘等。
通过网络连接，中央控制系统可以获取会议室设备的状态信息、实时监控和控制设备的运行状态。
基本原理包括以下几个方面：•设备连接：中央控制系统与会议室设备通过各种接口进行连接，实现设备的信息交互和控制命令的传输。
•设备管理：中央控制系统对会议室设备进行管理，包括设备的添加和配置、设备状态的监测和维护、设备故障的自动诊断和报警等。
•会议控制：中央控制系统提供会议控制功能，用户可以通过控制界面对会议室设备进行集中控制，如调整投影仪的亮度、音量和画面输入等。
•场景设置：中央控制系统支持场景设置，用户可以根据不同的会议需求预设会议场景，通过简单的操作切换不同的场景，实现设备的快速配置和控制。
3. 功能特点3.1. 界面友好会议中控方案的控制界面一般采用图形化界面设计，界面简洁直观，易于操作。
用户可以通过触摸屏或远程控制器等方式进行控制。
3.2. 多设备支持中央控制系统支持多种类型的会议室设备，包括但不限于投影仪、音响系统、会议电话、电动窗帘等。
用户可以根据会议室实际需求进行灵活配置。
3.3. 场景切换会议中控方案支持场景切换功能，用户可以根据不同的会议需求预设多个场景，并通过简单的操作进行切换。
例如，用户可以预设一个演示场景，包括将投影仪开启、音响系统调至静音状态等。
3.4. 远程控制中央控制系统支持远程控制功能，用户可以通过手机、电脑等终端设备远程控制会议室设备。
TS-9100中控培训
会 议 系 统 ——产 品 培 训
会议室的构成
会 议 系 统 ——产 品 培 训
中央控制主机及周边产品介绍
•中央控制主机
•彩色触摸屏 •无线接收器
•电源控制器
•音视频切换矩阵 •VGA切换矩阵 •VGA8×8矩阵 •音视频分配器 •调光器 •音量控制器 •多媒体插座
会 议 系 统 ——产 品 培 训
会 议 系 统 ——产 品 培 训
中央控制主机及周边产品介绍
TS-9101 8路电源控制器
•
• •
TS-9101电源控制器
搭配多媒体控制系统使用。 8路独立电源开关控制 型号 TS-9101
8路独立电源开关控制 载入容量： ID选择： 电源： 控制方法： 单路功率20A 旋转的ID切换设置网络ID身份 代码 24VDC网络供电 通过独立的网络协议控制
会 议 系 统 ——产 品 培 训
TS-9105 4路灯光调节器
中央控制主机及周边产品介绍
•
TS-9105调光器
• 用于控制白炽灯，可搭配TS-9100可编程主机使用，旋转的ID切换设 置网络ID身份代码,可级联多台。 4路可调节灯光接口 电源要求 载入容量 ID选择 供电 控制方法 单路或多路调节 可接TS-9100控制系统 尺寸 重量 260L×150W×80H(mm) 2.5Kg 220V/50Hz 单路功率≤1200W 旋转的ID切换设置网络ID 身份代码 24V DC网络供电 通过独立的网络协议控制
中央控制主机及周边产品介绍
• TS-9100 智能会议室中央控制主机
会 议 系 统 ——产 品 培 训
中央控制主机及周边产品介绍
•
• • • •
TS-9100 智能会议室中央控制主机
智能会议中控系统方案
智能会议中控系统方案一、引言在传统的会议室中，参会人员通常需要手动调节会议室设备，如投影仪、音响等。
这种传统的操作方式不仅繁琐，而且容易出现故障或操作不便导致影响会议的顺利进行。
为了解决这一问题，智能会议中控系统应运而生。
智能会议中控系统能够自动化地控制会议室设备，并提供友好的用户界面，使会议室的管理和操作更加简便高效，提升参会人员的体验。
二、系统架构智能会议中控系统包含以下几个核心组成部分：1.中控服务器：负责接收和处理用户的操作指令，并控制相关的设备；2.用户界面设备：如电脑、平板电脑、智能手机等，通过软件接入中控服务器，提供操作界面供用户使用；3.会议室设备：包括投影仪、音响、电视等，需要支持与中控服务器进行通信；4.通信网络：用于连接中控服务器、用户界面设备和会议室设备的局域网络。
三、系统功能智能会议中控系统具有以下主要功能：1.设备控制：用户可以通过用户界面设备控制会议室设备的开关、音量、亮度等参数，实现远程操控；2.会议预约管理：用户可以通过用户界面设备预约会议室并管理会议，包括会议时间、参会人员等信息；3.会议室状态监测：系统能够自动监测会议室各个设备的状态，如设备是否正常工作、剩余电量等，并及时通知管理员；4.多媒体播放：用户可以通过用户界面设备控制会议室音响播放背景音乐，实现良好的会议氛围；5.多屏互动：系统支持多屏幕互动，使多个投影仪或电视同时显示不同的内容，满足多种场景需求。
四、系统设计1. 中控服务器中控服务器是整个系统的核心部分，其主要功能包括：•接收和处理用户的操作指令；•与会议室设备进行通信，控制设备的开关、音量等参数；•监测会议室设备的状态，如设备是否正常、网络连接是否稳定等。
2. 用户界面设备用户界面设备是用户与中控服务器进行交互的主要途径，可选择的设备包括电脑、平板电脑、智能手机等。
用户通过安装相应的应用程序或访问网页，与中控服务器进行通信，进行设备控制、会议预约管理等操作。
ITC--会议系统功能培训
会议系统功能培训目录会议系统应用场所1会议系统功能介绍2会议系统产品选型31会议系统应用场所企业机关报告厅企业圆桌讨论会议室企业会议报告厅企业多功能厅企业新闻发布厅企业生产调度指挥中心会议室音频视频多媒体控制系统数字会议系统扩声系统节目源投影／显示系统远程视频会议信号处理系统智能集中控制系统会议系统功能介绍2会议系统功能介绍2视频显示视频显示视频节目源视频节目源数字会议系统扩声系统集中控制系统●会议讨论系统●投票表决系统●同声传译系统●摄像跟踪功能●软件管理功能●电话会议系统●扩声系统●录音系统数字会议系统功能介绍2会议系统主机主席单元代表单元代表单元背景音乐扩声系统录音系统音频输入音频输出音频输出电话会议音频输出／入管理软件摄像跟踪/控制系统控制接口控制接口发言单元接口表决单元接口表决单元表决单元表决单元翻译单元翻译单元翻译单元接口语种通道输出红外发射主机红外辐射面板红外辐射面板红外接收单元红外接收单元红外接收单元红外接收单元红外接收单元红外接收单元红外接收单元红外接收单元数字会议系统功能介绍22中控系统功能介绍中控系统指对会议室的声（声音）、光（灯光、视频）、电（电源）等设备的集中控制；中控系统由四个部分组成：1、用户操作界面（人机对话界面无线触摸屏）；2、中控主机（系统管理核心设，系统的大脑）；3、各类控制设备（投影仪、摄像头、门禁等）；4、受控设备（具体可以分为几种模块：音视频切换模块、VGA电脑信号切换模块、设备电源管理模块、音量控制模块、灯光控模块、红外学习和控制模块、控制接口模块等各类模块组成）；2中控系统功能介绍中控系统具体实现功能如下：1、控制会议室的所有设备电源打开和关闭，如功放、DVD播放器、AV矩阵器、VGA矩阵器、硬盘录像机等；2、控制会议室显示设备，如音视频切换和电源开启、关闭等，设备分别有投影幕、投影机、液晶升降器的升降、电视显示器、拼接屏等；3、控制会议室的音响系统的音量大小、DVD播放器播放歌曲；4、控制会议室的灯光明亮调节及开关；5、控制会议室的窗帘开启与关闭；6、控制会议室的门禁开启与关闭；7、替代会议室的中所有红外控制设备的遥控器；8、控制会议室的摄像头，实现会场摄像跟踪功能；3中控系统产品应用功能讲解多功能会议室各设备组成一个完整多功能会议室一般由会议单元、扩声设备、中控设备、投影机、投影幕、电视机、液晶屏、地插信息接口、摄像机、远程会议视频终端等设备组成；会议室设备按分类一般由主控设备、音视频信号切换设备、音频处理设备、音源设备、显示设备、功放音箱设备、电源管理设备等组成，下面我们对这些设备进行详细说明;1、主控设备：中控主机、无线触屏、会议主机、同声传译主机；2、音视频信号切换设备：AV矩阵器、VGA矩阵器、VGA信号分配器、RGB矩阵器；3、音频处理设备：均衡器、调音台、音频处理器、反馈抑制器、压限器、分频器、移频器、调音器；4、音源设备：会议话筒、无线话筒、DVD播放器、录音机；5、显示设备：投影幕、电视机、液晶显示器、大屏显示墙、LED显示屏；6、功放音箱：卡包功放、专业功放、数字多通道功放、全频音箱、低频音频、返听音箱；7、电源管理：电源管理箱、灯光调节器、电源时序器；3中控系统产品应用功能讲解多功能会议室中控设备组成一个完整多功能会议室中控设备主要完成对会议室的音视频切换、灯光调节、音量调节、电源管理、摄像跟踪、红外控制、液晶升降器控制等，下面我们对这些设备进行详细说明;1、音视频切换设备：音视频切换设备包括:AV矩阵器、VGA矩阵器、VGA信号分配器、RGB矩阵器等，这些设备主要用于对会议室的音频信号和视频信号的输入和输出切换、音视频信号进行录像、录音；如下图所示：中控系统产品应用功能讲解3VGA 矩阵切换器工作原理图中控主机无线触屏VGA 矩阵器VGA 分配器视频信号输入视频信号显示视频信号录像中控系统产品应用功能讲解3AV 矩阵切换器工作原理图中控主机无线触屏AV 矩阵器音频信号输入音频信号放大视频频信号输入视频频信号显示音视频频信号录音、录像3中控系统产品应用功能讲解多功能会议室中控设备组成一个完整多功能会议室中控设备主要完成对会议室的音视频切换、灯光调节、音量调节、电源管理、摄像跟踪、红外控制、液晶升降器控制等，下面我们对这些设备进行详细说明;2、电源管理设备(TS-9101)：电源管理设备用于对会议室的投影幕升降控制、对电源时序器的控制、对摄像机电源管理等：如下图所示：中控系统产品应用功能讲解3电源管理控制工作原理图中控主机无线触摸屏墙上控制面板电源管理模块电动投影幕云台摄像机3中控系统产品应用功能讲解多功能会议室中控设备组成一个完整多功能会议室中控设备主要完成对会议室的音视频切换、灯光调节、音量调节、电源管理、摄像跟踪、红外控制、液晶升降器控制等，下面我们对这些设备进行详细说明;3、灯光调节设备(TS-9105)：灯光调节设备用于对会议室的灯光亮图进行亮度调节等：如下图所示：中控系统产品应用功能讲解3灯光调节控制工作原理图中控主机无线触屏调光器白织灯3中控系统产品应用功能讲解多功能会议室中控设备组成一个完整多功能会议室中控设备主要完成对会议室的音视频切换、灯光调节、音量调节、电源管理、摄像跟踪、红外控制、液晶升降器控制等，下面我们对这些设备进行详细说明;4、音量调节设备（TS-9106)：音量调节设备用于对会议室的音响音量声音进行调节等：如下图所示：中控系统产品应用功能讲解3音量调节控制工作原理图中控主机无线触屏音量调节器音源设备音源放大3中控系统产品应用功能讲解多功能会议室中控设备组成一个完整多功能会议室中控设备主要完成对会议室的音视频切换、灯光调节、音量调节、电源管理、摄像跟踪、红外控制、液晶升降器控制等，下面我们对这些设备进行详细说明;5、摄像跟踪、红外控制、液晶升降器控制：通过会议主机对会议室的摄像机、投影机、DVD机、液晶升降器等设备控制：如下图所示：中控系统产品应用功能讲解3摄像跟踪、红外控制工作原理图中控主机无线触屏会议摄像跟踪控制摄像机联动跟踪投影机DVD 机The end,thank you!谢谢！。
会议系统操作手册母版(中控)
****会议室智能会议系统操作手册****年**月**日目录一、智能会议室智能系统的启动 (2)1．1确认电源 (2)1．2开启触摸屏 (2)二、智能会议室中央控制系统操作说明 (2)2．1开启触摸屏，进入主控页面 (2)2．2．1 主控页面之“显示控制” (3)2．2．2、主控页面之“录像机” (3)2．2．3、主控页面之“视频会议” (4)2．2．4、主控页面之“DVD机” (4)2．2．5、主控页面之“机顶盒” (5)2．2．6、主控页面之“环境控制” (5)2．2．7、主控页面之“视频切换” (6)2．2．8、主控页面之“电脑切换” (6)2．3、退出系统 (7)一、智能会议室智能系统的启动1．1 确认电源确认机柜内拖线板正常供电，并确定各设备正常供电。
1．2 开启触摸屏开启触摸屏，进入智能会议系统操作界面二、智能会议室中央控制系统操作说明2．1 开启触摸屏，进入主控页面2．2．1 主控页面之“显示控制”该控制界面主要是对投影机和投影幕的控制，点击左侧的主控页面上的“投影控制”进入右侧的“显示控制”页面，即可对投影机进行开/关机和信号切换，以及投影幕的升降等操作。
2．2．2、主控页面之“录像机”进入“录像机”页面后即可对录像机进行各种播放、录像等操作。
2．2．3、主控页面之“视频会议”进入“视频会议”控制页面后即可对视频会议主机进行拨号、挂机、音量加减、静音、静麦等各项操作。
2．2．4、主控页面之“DVD机”进入“DVD机”页面后即可对DVD机进行各种播放、电源等操作。
2．2．5、主控页面之“机顶盒”进入“机顶盒”页面后即可对电视盒进行开关等操作。
2．2．6、主控页面之“环境控制”进入“环境控制”页面后即可对灯光进行开关和声音控制等操作。
2．2．7、主控页面之“视频切换”进入“视频切换”页面后即可对任意输出选择任意的输入。
如：要在等离子上看DVD，可以先选择“等离子”再选择“DVD”来实现。
多媒体会议室中控
多媒体会议室中控多媒体会议室中控是现代办公环境中必备的设施之一，它扮演着统一管理、调控和控制会议室各种多媒体设备的重要角色。
通过多媒体会议室中控系统，用户可以方便地实现对音视频设备、照明和窗帘等设备的集中控制和调度，提高会议效率和便利性。
本文将介绍多媒体会议室中控系统的基本原理、功能特点以及应用前景。
一、基本原理多媒体会议室中控系统基于网络技术，通过将多媒体设备与中控主机相连，实现对设备的远程操作和控制。
中控主机作为控制中心，通过与各个设备建立通信连接，收集设备的状态信息，并能够向设备发送控制指令。
多媒体会议室中控系统采用统一的控制界面，用户可以通过触摸屏或遥控器等方式进行操作，实现对会议室设备的集中控制和管理。
二、功能特点1. 统一管理：多媒体会议室中控系统能够将各类音视频设备、照明、窗帘等设备进行统一管理。
用户可以通过中控主机对设备进行集中控制和监控，避免了繁琐的手动操作和设备配置。
2. 多媒体协同：多媒体会议室中控系统支持多种多媒体设备之间的协同工作。
用户可以通过中控主机实现音视频设备的联动，如将显示器与投影仪进行切换、音频设备的调音等，提升了会议演示效果和用户体验。
3. 会议预设：多媒体会议室中控系统具备会议预设功能，用户可以事先设置好会议所需的设备状态、场景参数等，并通过中控主机进行快速切换。
这样，在会议开始时，只需一键启动预设方案，节省了时间和操作步骤。
4. 安全可靠：多媒体会议室中控系统采用高度安全的网络通信协议和数据加密技术，保证了设备控制和数据传输的安全可靠性。
同时，系统还具备故障诊断和恢复功能，能够及时发现和处理设备故障，提供稳定的会议环境。
三、应用前景多媒体会议室中控系统具有广泛的应用前景。
在企事业单位、教育机构、影视制作公司等场所中，多媒体会议室中控系统均有重要地位。
它能够提高会议效率，减少人工操作和设备配置的繁琐，为用户创造更加便利和舒适的工作环境。
随着信息技术的不断发展，多媒体会议室中控系统将融合更多的智能化、自动化和人工智能技术，为用户提供更加智能化的会议服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
中控系统产品及功能介绍
TS-9170 12寸有线触摸屏
➢12寸16：9真彩宽屏； ➢通过无线接收器与中控主机连接； ➢最远无线遥控距离1000米； ➢支持画中画、画外画功能；
TS-9109 8键有线墙上面板
➢自带8个控制键，可级联16键或24键； ➢通过专用CRV-NET协议与中控主机连接； ➢最远无线遥控距离1000米； ➢8个控制键通过软件自定义功能；
TS-9232 8路串口分配器
➢用于RS-232串口信号扩展输出； ➢1路输入，8路输出；
2
中控系统产品及功能介绍
TS-9007 VGA信号切换器
➢用于对VGA信号输入和输出的9003 VGA信号切换器
➢用于对VGA信号输入和输出的切换； ➢8路输入，1路输出；
AV信号矩阵切换器
（8路、16路、24路、32路、48路、64路）
➢用于对AV信号输入和输出的切换； ➢采用RS-232协议与中控主机连接； ➢软件编程，下载中控主机，通过无线触摸屏进行控制； ➢可脱离中控主机手动控制； ➢可红外遥控控制； ➢可用专业软件控制： ➢支持8/16/24/32/48/64路音视频信号输入， 2/4/8/16/24/32/48/64路音视频信号输出
1
中控系统概念及应用场所
应用场所
政府机关报告厅 企业单位大型会议室
学校报告厅
酒店多功能厅
新闻发布厅
调度指挥中心
2
中控系统产品及功能介绍
中控系统产品及功能介绍
2
中控系统产品及功能介绍
VGA信号分配器
中控系统 VGA矩阵
无线触屏
AV矩阵
中控主机 调光器
电源管理器音量控制器
2
中控系统产品及功能介绍
2
中控系统产品及功能介绍
TS-9171 无线接收器
➢用于无线触摸屏与主机连接的介质； ➢采用专用CRV-NET协议与中控主机连接，主 机24V供电； ➢最远有效距离高达80米；
TS-9106 音量调节器
➢用于调节音量的大小； ➢2/4路调节通道； ➢采用专用CRV-NET协议与中控主机连接，主 机24V供电；
➢用于调节灯光亮度（白炽灯）； ➢采用专用CRV-NET协议与中控主机连接，主机24V 供电； ➢软件编程，下载中控主机，通过无线触摸屏控制每 路电源的功率； ➢每路功率＜1200W
2
中控系统产品及功能介绍
TS-9108S VGA信号分配器（2/4/8路）
➢用于VGA信号分配输出； ➢1路输入，2/4/8路输出；
2
中控系统产品及功能介绍
VGA信号矩阵切换器（8路、16路、24路、32路、48路） ➢用于对VGA信号输入和输出的切换； ➢采用RS-232协议与中控主机连接； ➢软件编程，下载中控主机，通过无线触摸屏进行控制； ➢可脱离中控主机手动控制； ➢可红外遥控控制； ➢可用专业软件控制： ➢支持8/16/24/32/48路音视频信号输入，2/4/8/16路音 视频信号输出；
会议系统产品知识培训 多媒体集中控制系统
目录
1 中控系统概念及应用场所 2 中控系统产品及功能介绍 3 中控系统产品应用功能讲解
1
中控系统概念及应用场所
中控系统概念及应用场所
1
中控系统概念及应用场所
中控系统概念
随着技术的发展，会议室里面的设备越来越多，需要实现的功能越来越多，一个完 整的多功能会议 室里面一般都包括了：会议讨论单元、扩声音箱、投影机、投影幕、 液晶显示器、液晶电视机、摄像机、录像机、视频展示台、多媒体地插、桌面升级器 等等设备，众多设备的使用必定带来烦杂的操作，如：要打开多种设备电源，要关闭 灯光，要频频切换各种音视频信号，要不断切换投影画面.....等等。在这种情况下， 为了解决这些烦操作，开发运用了一种能够集中管理控制这些设备，达到同时快速高 效的管理控制会议室各种设备的系统---集中控制系统（简称中控系统）
2
中控系统产品及功能介绍
TS-9101 8路电源控制箱
➢用于控制强电打开与关闭； ➢采用专用CRV-NET协议与中控主机连接，主机24V 供电； ➢软件编程，下载中控主机，通过无线触摸屏控制每 路电源的打开与关闭； ➢可脱离中控主机，手动进行控制； ➢每路功率约20A；
TS-9105 4路灯光调节器
TS-9100智能中控主机
➢中控系统控制主机；用来控制会议室周边设 备，如会议室的投影幕升降、摄像机的转动、 音频和视频信号的切换，设备电源开关等等； ➢通过在电脑软件编辑控制代码，下载到主机， 通过主机控制其他设备； ➢主机自带多种控制接口（红外接口、串口 等），连接其他设备： ➢可以连接网络控制卡，网络远程控制；
2
中控系统产品及功能介绍
TS-9169A 7寸无线触摸屏
➢人机对话，通过无线触屏操控中控主机对会议 室周边设备控制； ➢7寸16：9真彩宽屏； ➢通过无线接收器与中控主机连接； ➢最远无线遥控距离80米；
TS-9188 8.4寸无线触摸屏
➢人机对话，通过无线触屏操控中控主机对会议室周 边设备控制； 8.4寸16：9真彩宽屏； ➢通过无线接收器与中控主机连接； ➢最远无线遥控距离80米； ➢支持画中画、画外画功能;
2
中控系统产品及功能介绍
TS-9100A智能中控主机
➢中控系统控制主机；用来控制会议室周边设备， 如会议室的投影幕升降、摄像机的转动、音频和视 频信号的切换，设备电源开关等等； ➢通过在电脑软件编辑控制代码，下载到主机，通 过主机控制其他设备； ➢主机自带多种控制接口（红外接口、串口等）， 连接其他设备： ➢主机自带音视频矩阵切换器（音频、视频、 VGA）； ➢主机面板自带矩阵切换按键和显示屏；
