井下电气设备保护接地装置技术标准

井下电气设备保护接地装置技术标准

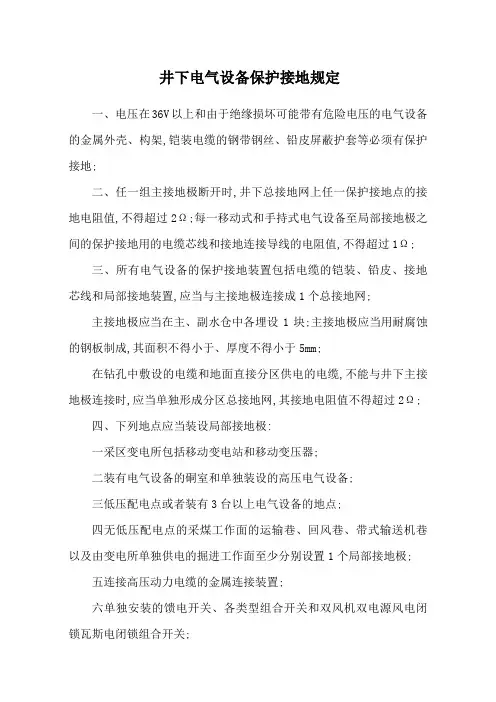

一、技术内容及要求：

1、电压在36V以上和由于绝缘损坏可能带有危险电源的电气设备的金属外壳，构架，铠装电缆的细带（或钢丝），铅皮或屏蔽护套必须有保护接地。

2、所有必须接地的设备和局部接地装置，都要有总接地网相连。

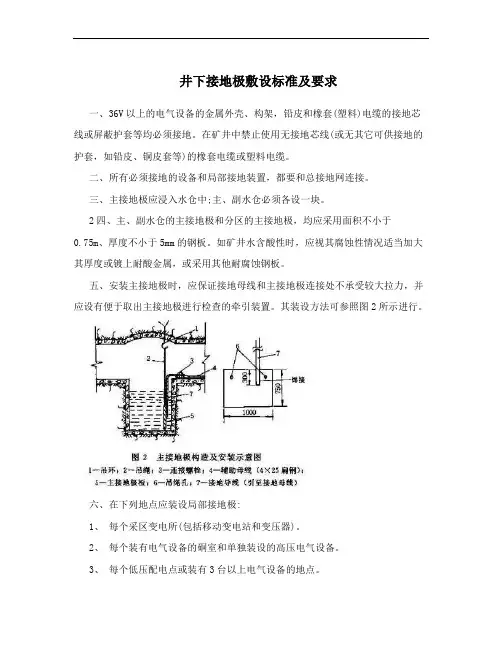

3、主接地极应浸入水仓中，主、副水仓必须各设一块，矿井有几个水平时，每个水平总接地网都要与主、副水仓中的主接地极连接。

4、主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

5、下列地点必须装设局部接地极：

1) 、每个采区变电所（包括移动变电站和移动变压器）

2）、每个装有电气设备的铜室和单独装设的高压电气设备

3）、每个低压配电点或装有三台以上电气设备的地点

4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

5）、连接动力铠装电缆的每个接线盒以及变压器电缆连接装置。

6、局部接地极可设置于巷道水沟内或其他就近的潮湿处。

7、严禁井下配电变压器中性点直接接地。

8、每台设备均必须用独立的连接导线与接地网相连，禁止将几台设备串联接地。

9、设置在水沟中的局部接地极应用面积不小于0.6M2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。

10、设置在其他地点的局部接地极，可用直径不小于35mm长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并垂直埋入底板；也可用直径不小于22mm 长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不小于0.75m。

11、接地线及变电所的辅助接地母线，应采用断面，不小于50mm2的裸铜线，断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。

12、采区配电点及其它机电峒室的辅助接地母线，应采用断面不小于25mm2的铜线，断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。

13、连接导线，接地导线应采用截面不小于25mm2的裸铜线，断面不小于50mm2的镀锌铁线或厚度不小于4mm、断

面不小于50mm2的镀锌扁钢。

14、额定电压低于或等于127V的电气设备的接地导线，连接导线，可采用断面不小于6mm2的铜线。

15、严禁采用铝导体作为接地极，接地母线，辅助接地母线，连接导线和接地导线。

16、未镀锌的铠装电缆的钢带（或钢丝）要定期进行防腐处理，1—2年应涂刷一次。

17、从任意一个局部接地装置处所测得的总接地网的接地电阻，不得超过2欧。

18、保护接地的接地极安装应遵守下列规定：

1）、安装主接地极时，应保证接地母线和主接地极连接处不承受较大的拉力，并应设有便于取出主接地极进行检查的牵引装置。

2）、局部接地极安装在巷道水沟和潮湿的地方，局部接地极与连接导线的焊接长度不小于50ｍｍ。

19、固定电气设备的接地应遵守下列规定：

1）、变压器的接地，应将高低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上专供接地的螺钉上，如用橡套电缆时，将电缆的接地芯线接到进出线装置的内接地端子上，然后将变压器外壳的接地螺钉用连接导线接到接地母线上。

2）、电动机的接地，可直接将其外壳的接地螺钉接到接

地母线上。橡套电缆应将专用接地芯线与接线箱（盒）内接地螺钉连接。如用铠装电缆时，应将端头的铠装钢带铅皮同外壳的接地螺钉连接。

3）、高压配电装置的接地，应将各进、出口的电缆接地部分分别用独立的连接线连接到配电装置的接地螺钉上，然后用连接导线将进口电缆头接地螺钉与底架接地螺钉相连接，最后连接到接地母线上。

4）、井下各机电峒室、各采区变电所及各配电点的电气设备的接地，除通过电缆的铠装层、屏蔽套或接地芯线与总接地网相连外，还必须设置辅助接地母线，所有设备的外壳都要用独立的连接导线接到辅助接地母线上。

5）、井下中央变电所所有设备的接地，应将接线盒上的接地螺钉直接用接地导线与局部接地极相连接。

20、移动电气设备的接地极安装应遵守下列规定：

1）、移动电气设备的接地芯线应比主芯线长一些，并且与电气设备进线装置内的接地端子相连。

2）、移动变电站的接地，应先将高、低压侧橡套电缆的接地芯线分别接到进线装置的内接地端子上，用连接导线将高压侧电缆引入装置上的外接地端子与高压开关箱的外接地端子连接牢固，再将高、低压侧开关箱和干式变压器上的外接地螺钉分别用独立的连接导线接到接地母线上。

21、接地线的连接和加固应遵守下列规定：

1）、接地母线与主接地极的连接要用焊接。接地导线和接地母线的连接最好也用焊接，无条件时，可用直径不小于100mm的镀锌螺栓装置拧紧连接处。

2）、在混凝土或用料石砌碹的机电峒室里，接地线应用铁钩或卡子固定在地面碹墙上，

3）、在木支架的巷道中，可用U形铁钉固定接地母线。

22、接地电阻的测定应遵守下列规定：

1）、井下总接地网的接地电阻测定，要有专人负责，每季度至少一次，新安装的接地装置，在投入运行前，应测其接地电阻值，并必须将测定数据汇入记录表内。

2）、在有瓦斯和煤尘爆炸危险的矿井内进行接地电阻测定时，应采用本质安全型接地摇表；如采用普通型仪器时，只准在瓦斯浓度小于1%的地方使用，并采取一定的安全措施，报有关部门审批。

二、井下保护接地的检查：

1、有值班人员的机电硐室和有专职司机的电气设备的保护接地，每班必须进行一次表面检查。其它电气设备的保护接地，由维修人员进行每周不少于一次的表面检查。发现问题应及时记入记录表内，并向有关领导汇报。

2、电气设备在每次安装或移动后，应详细检查电气设备的接地情况，对那些震动较大及经常移动的电气设备，应特别注意随时加强检查。
