电气设备的接地与保护.

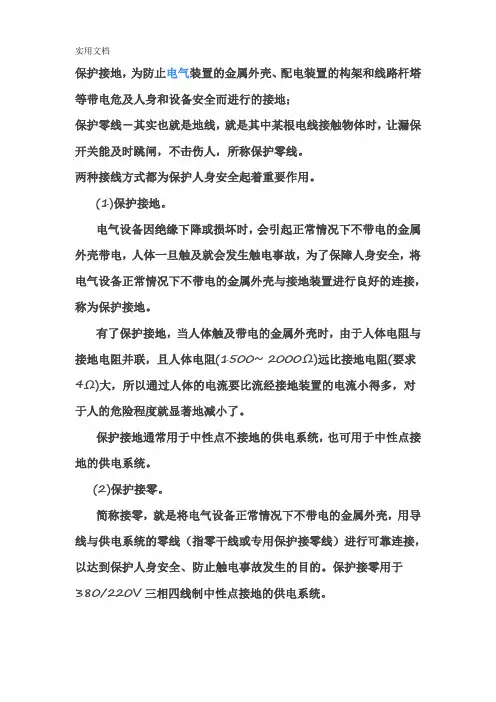

什么叫保护接地和保护接零保护接地与保护接零的主要区别
保护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地；保护零线－其实也就是地线，就是其中某根电线接触物体时，让漏保开关能及时跳闸，不击伤人，所称保护零线。
两种接线方式都为保护人身安全起着重要作用。
(1)保护接地。
电气设备因绝缘下降或损坏时，会引起正常情况下不带电的金属外壳带电，人体一旦触及就会发生触电事故，为了保障人身安全，将电气设备正常情况下不带电的金属外壳与接地装置进行良好的连接，称为保护接地。
有了保护接地，当人体触及带电的金属外壳时，由于人体电阻与接地电阻并联，且人体电阻(1500~ 2000Ω)远比接地电阻(要求4Ω)大，所以通过人体的电流要比流经接地装置的电流小得多，对于人的危险程度就显著地减小了。
保护接地通常用于中性点不接地的供电系统，也可用于中性点接地的供电系统。
(2)保护接零。
简称接零，就是将电气设备正常情况下不带电的金属外壳，用导线与供电系统的零线（指零干线或专用保护接零线）进行可靠连接，以达到保护人身安全、防止触电事故发生的目的。
保护接零用于380/220V三相四线制中性点接地的供电系统。
有了保护接零，当设备外壳带电时，故障电流就由相线流经外壳到零线，再回到变压器的中性点。
由于故障回路的电阻、电抗很小，所以故障电流很大，强大的电流能把闸刀开关内的熔丝或熔断器上的熔丝熔断，切断电源，从而就可避免人体遭受触电的危险。
保护接零应由单位统一施工，在零干线上统一引入专用的保护接零线至每个开关柜（箱）及用户。
现在提倡的三相五线制供电（即三根相线、一根中性线N-工作零线和一根保护零线PE），对用户来说十分安全。
如果在每户的电能表后接一只漏电保护器及在进户处采取重复接地措施，则能有效地防止触电事故的发生。
若采用等电位联结，则可不必重复接地。
必须指出，在由同一台配电变压器供电的低压供电系统中，应采取同一种保护方式，即要么全部采用保护接地，要么全部采用保护接零，而不应同时采取保护接地与保护接零这两种不同的保护方式。
浅析电气设备的接地与保护
生 也越大。但是 ， 如果不设置接地装 （ ３ ） 防雷接地 。 为防止雷 电过 电压对人身或设备 人触及时的危险ｌ 置， 故障设备外壳的电压就和相线对地电压相 同， 比 产生危害 ， 而设 置 的过 电压 保 护设 备 的接地 ， 称 为 防 起接地 电压还是高出很多 ， 因此危险『 生 也相应增加。 雷接 地 ， 如 避雷 针 、 避雷 器 的接地 。 （ ２ ） 保 证 电力 系 统 的正 常 运 行 。 电力 系统 的接 （ ４ ） 重复 接 地 。在 低 压配 电的系 统 中 ， 为防 止 因 地， 又称 工作 接 地 ， 一般 在 变 电站 或 变 电所 对 中性 点 中性 线 故 障 而失 去 接 地保 护 作 用 ，造 成 电击 危 险 和 进 行接 地 。工 作接 地 的接地 电 阻要 求很 小 ， 对大 型 的 损坏 设备 ， 对 中性 线 进行 重复 接 地 。系统 中 的重 复 接 变 电站要 求有 一 个 接地 网 ，保 证 接地 电阻 小而 且 可 地点为 ： 架 空线路的终端及线路 中适 当点 ； 四芯 电缆 的中性线 ；电缆或架空线路在建 筑物或车间的进线 靠 。工作 接 地 的 目的是 使 电网 的 中性 点 与 地 之 间 的 电位接 近于 零 。 处。
一
（ ２ ） 系统接地。 这种接地给电路系统提供一个基 电气设备的电位接近地电位。由于接地电阻的存在 ， 电气设备对地电位总是存在的 ，电气设备 的接地 电 准 电位 （ 参 考 电位 ） ， 同时也 可将 干扰 引走 。此种 接 地
目的是 为 了抵 制外 部 的干扰 。
阻越 大 ， 发生故 障时 ， 电气设备的对地电位也 越大 ，
电气设备和线路只要按相电压考虑其绝缘水平 。
８ ２
丁拥民： 浅析电气设备的接地与保护
电气设备接地、接零保护规定
电气设备接地、接零保护规定1、电气设备的分类电气设备根据其电源是否接地可分为无地设备和有地设备。
其中无地设备的用户电路的中性点不接地，有地设备的用户电路的中性点接地或可接地。
2、电气设备的接地类型电气设备的接地类型有以下几种：2.1、直接接地将电器设备的金属外壳或零件直接接触地面或接地母线的接地方式称为直接接地。
直接接地的设备易于检测和操作，但地电阻变化时设备可能会不稳定或出现电流过大等问题。
2.2、间接接地利用专门的间接接地装置，将电气设备的金属外壳或零件与地面或其他大型金属设备通过阻抗连通，构成等效的接地方式。
间接接地具有比直接接地更好的电阻稳定性和安全性。
2.3、绝缘接地绝缘接地是指电气设备的金属外壳或零件与地面分离，通过绝缘元件连接，达到一定的绝缘安全要求。
绝缘接地常用于高压电力设备的主要电路上。
3、电气设备的接零保护接零保护是指通过某种手段将电气设备的中性点连接到接地电网上，保护人身安全和设备的正常工作。
电气设备接零保护主要有以下几种方式：3.1、可靠接零保护可靠接零保护是最基本的接零保护方式，要求在任何状态下，设备的电源中性点都始终与接地相连。
可靠接零保护能有效防止电气设备因绝缘失效而产生的接地故障。
3.2、隔离接零保护隔离接零保护是通过隔离性接零装置来实现。
具有防止接地故障扩展、增强系统的可靠性和安全性等优点。
隔离接零保护主要用于高压开关设备、变压器等重要电力设备中。
3.3、自耦式接零保护自耦式接零保护是一种特殊的接零保护方式，主要用于防护容量较大的电机。
自耦式接零保护能够有效防止超额电流对设备造成的损坏或影响，同时也能够避免接零异常造成的电弧故障。
4、电气设备的接地方法接地方法包括以下几种方式：4.1、直接接地法直接接地法是将设备的金属外壳或零件直接接地。
直接接地法要求接地电阻不大于4Ω，通常应在设备旁设置接地体。
4.2、间接接地法间接接地法是通过连接相同性质的接地体，将设备的金属外壳或零件接地。
电气设备接地、接零保护具体规定
电气设备接地、接零保护具体规定电气设备的接地与接零保护是保障人身安全和设备正常运行的重要措施。
以下是一些电气设备接地、接零保护的具体规定：
1. 电气设备接地：
- 低压配电系统中的主体设备（如变压器、发电机、低压开关设备等）应进行接地，以确保设备外露的导体带电时，能迅速通过接地系统将电流导入地面，保证人身安全。
- 动力电气设备（如电动机、照明设备等）也需要进行接地，以防止设备漏电等情况发生。
- 接地电阻应符合规定的数值，通常要求不大于4欧姆，以确保接地系统能够有效地导电。
2. 电气设备接零保护：
- 电气设备的金属外壳、中性导体和接地线应通过导线或连接器连接到接地系统上，以形成良好的接零保护。
- 金属外壳与中性导体不得接地于不同的地方，以防止电流通过金属外壳流向地面，造成触电风险。
- 电气设备的金属外壳应保证与中性导体的连续性，以便能够正常地将漏电电流通过中性线回流。
需要注意的是，电气设备的接地和接零保护规定可能因不同国家或地区的标准和法规而有所不同。
因此，在实际操作中应根据当地的规定和要求进行操作，确保设备的接地和接零保护符合相关的安全标准和规定。
第 1 页共 1 页。
电气设备接地、接零保护规定
电气设备接地、接零保护规定1. 概述电气设备接地和接零保护是保障电气设备安全运行、防止触电危险以及减少设备故障的重要措施。
本文将介绍电气设备接地和接零保护的规定要求，包括接地和接零的定义、接地和接零保护的目的，以及接地和接零保护的规范规定。
2. 接地的定义和目的2.1 接地的定义接地是指将电气设备的金属部分与地面相连，以实现与大地的电气连接。
接地可通过接地装置（接地线、接地棒等）实现。
2.2 接地的目的接地的主要目的是：•提供安全的电气路径，将故障电流导向地，防止触电危险和设备损坏。
•保证电气设备正常工作，减少静电积累和电器设备的干扰。
•防止雷击，将雷电电流引入地面，保护设备和人员安全。
3. 接地的规范规定3.1 接地的基本要求根据电气设备接地的规范规定，以下是接地的基本要求：•接地电阻应符合规范规定，并经过定期检测及记录。
•接地装置应采用耐腐蚀、导电性好的材料，并进行固定。
•接地线缆的截面积应符合规范要求，并经过绝缘保护。
•接地设施应与电气设备的金属外壳良好连接。
3.2 接地的类型电气设备接地可分为以下几种类型：•保护接地：用于保护人员和设备免受触电危险，如电源系统的中性点接地。
•防雷接地：用于保护设备和人员免受雷击，如建筑物的接地系统。
•信号接地：用于消除电气设备之间的干扰，保证信号传输的稳定性。
•静电接地：用于释放电气设备上积累的静电荷，防止电气设备的火花放电。
3.3 接地的规范要求根据相关规范要求，以下是接地的规范要求：•接地线缆的敷设应符合安全标准，避免与其他电缆或设备发生干扰。
•接地线缆的长度和截面积应根据具体情况进行计算和选择，以确保接地的安全性和可靠性。
•接地装置应定期检测接地电阻，确保其符合规范要求。
•接地线缆和接地装置应定期清洁和维护，确保其导电性能良好。
•在接地线缆和接地装置上应明确标识，并记录相关信息，以便维护和管理。
4. 接零保护的定义和目的4.1 接零保护的定义接零保护是指将电气设备的零线与设备的外壳及导体相连接以保护人员和设备免受电气故障引起的触电危险。
电气设备接地、接零保护技术
电气设备接地、接零保护技术电气设备接地和接零保护技术是电力系统中非常重要的安全措施，对于保障人身安全和设备正常工作起着至关重要的作用。
本文将详细介绍电气设备接地和接零保护技术的相关内容。
一、电气设备的接地保护技术1.1 电气设备的接地概念电气设备的接地是将设备的金属外壳、设备的中性点（即中性线）和地之间形成一条低阻抗的电气连接。
接地的目的主要有两个方面：一是保护人身安全，防止触电事故的发生；二是保护设备，提高设备的可靠性和安全性。
1.2 电气设备接地的类型电气设备接地主要分为以下几种类型：1.2.1 保护地保护地是指将设备的金属外壳接地，形成一条低阻抗的电气连接，以防止设备的金属外壳带电，防止人体触电。
一般情况下，保护地的电阻应小于4Ω，以满足触电保护的要求。
1.2.2 电气中性点接地电气中性点接地是指将电气设备的中性点（即中性线）接地，以防止设备出现失压和接地电流过大的情况下，给设备带来二次故障。
电气中性点接地通常采用星形接地和Z形接地两种方式。
1.2.3 静电接地静电接地是指将设备的金属外壳与地之间进行电气连接，以防止设备产生静电积聚，引起火花放电，从而造成爆炸和火灾事故。
1.3 电气设备接地的方法电气设备的接地方法主要有以下几种：1.3.1 单点接地单点接地是将设备的金属外壳、中性点和地之间形成一个公共的接地点，通过连接导线将各个电气设备的接地点连接在一起。
单点接地便于维护和管理，但在设备故障时，可能会造成电气设备间的相互影响，增加故障范围和修复难度。
1.3.2 多点接地多点接地是将设备的金属外壳、中性点和地之间分别形成独立的接地点，通过连接导线将各个电气设备的接地点连接在一起。
多点接地可以减小设备故障时的相互影响，提高故障查找和修复的效率。
1.3.3 整体接地整体接地是利用一根导线将设备的金属外壳、中性点和地之间形成一个整体的接地回路。
整体接地适用于一些建筑物设备接地和大型电力设备接地，可以减小接地回路的阻抗，提高接地的效果。
电气设备接地、接零保护规定
电气设备接地、接零保护规定电气设备的接地、接零保护是保证电力系统安全运行的紧要措施之一，它可以有效地防止人身触电和设备故障，为保护人民生命和财产安全发挥侧紧要作用。
为此，国家订立了相关规定，以下将认真介绍电气设备接地、接零保护规定。
1. 电气设备接地保护规定电气设备的接地是指将设备与大地永久性相连，以形成一条低阻抗的回路。
接地的目的是保证人体的安全。
当设备显现漏电时，电流将经过接地电阻回流至大地，避开人体触电不安全。
1.1 接地导体截面规定依据国家标准《电气安装工程施工及验收规范》，电气设备的接地导体的截面应依据设备的额定功率和用电场所的特别情况而定，截面必需充足大气环境下接地电阻不大于4欧姆的要求。
1.2 接地方式规定接地的方式有三种：TT、TN和IT。
TT是指设备和人员分别通过各自的接地电极与大地相连接；TN是指设备和人员共用一根接地导体与大地相连接；IT是指设备有独立的接地回路，通过阻抗联接而不与大地直接连接。
对于消防、爆炸不安全场所等特别场合，应采纳TT接地方式；对于一般供电场所，采纳TN接地方式，并采纳保护零线作为搭线，保证设备与人员同时接地；对于紧要电源和大型发电机等设备，应采纳IT接地方式，同时配备过电流保护和其他保护装置。
1.3 手接触电阻监测规定手接触电阻是指人体的接地电阻。
对于易触电场所，应安装手接触电阻监测装置，并设置适时报警装置。
当手接触电阻低于规定值时，报警装置会适时发出警报，提示工作人员适时实行措施。
1.4 配电箱接地规定配电箱的接地截面应符合国家标准，接地电阻不应大于4欧姆。
同时应加装漏电保护器，假如漏电保护器动作，应立刻查明原因，修复设备。
2. 电气设备接零保护规定电气设备的接零保护是指将设备的接地与零线直接连接。
在电路工作过程中，假如相线短路到大地导致电流通过接地导体回流时，电流会通过接零导体回流到负载端，从而使保护零线器件动作，切断电路，保护人员和设备。
2.1 设备接零方式规定接零方式有两种：直接接零和间接接零。
电气设备接地、接零保护技术
电气设备接地、接零保护技术电气设备的接地和接零保护技术在电力系统中起着至关重要的作用。
接地和接零保护措施能够有效地保障电气设备的安全运行和人身安全。
本文将介绍电气设备接地和接零保护技术的原理和应用。
一、电气设备接地技术1.电气设备接地的原理电气设备的接地是指将设备的金属外壳或导体与地面建立电气连接，以实现设备的安全运行和保护人身安全。
电气设备的接地有直接接地和间接接地两种形式。
直接接地是将设备的金属外壳或导体通过导线直接与地面连接，形成一个良好的电气接地。
这种接地方式能够有效地将设备的故障电流导向地面，防止电气设备的外壳对人体产生高电压。
间接接地是将设备的金属外壳或导体通过配电箱或接地体等中继设备与地面建立电气连接。
这种接地方式主要用于大型设备或较远距离的设备接地，能够提供更好的保护效果。
2.电气设备接地的应用电气设备接地广泛应用于各类电力设备、电子设备和工业设备中。
在输配电系统中，电气设备的接地技术可以有效地预防接地故障，提高系统的可靠性和稳定性。
在家庭和办公等场所，电气设备接地可以防止设备的金属外壳对人体产生高电压，保证人身安全。
同时，接地还可以减少静电的积累，避免电击事故的发生。
在工业生产中，电气设备接地还可以防止电气设备对周围设备产生电磁干扰，保证设备的正常运行。
此外，接地还可以为设备的故障检修和维护提供便利。
二、电气设备接零保护技术1.电气设备接零保护的原理电气设备接零保护是指通过将设备的零线与地线连接，形成一个稳定且低阻抗的接地路径，以防止设备的电压超出正常范围，保护设备和人身安全。
接零保护的原理是利用电源的中性点连接到地，形成一个接地回路。
当设备出现漏电或外壳带电时，漏电电流会通过接地回路流向地面，触发断路器或漏电保护器的动作，切断供电电源，保护设备和人身安全。
2.电气设备接零保护的应用电气设备接零保护广泛应用于各类电力设备、工业设备和家电等领域。
在家庭和办公场所，接零保护可以有效地预防漏电事故，保障用电安全。
简述电气设备的接地
简述电气设备的接地
1.接地类型按功能分：工作接地、保护接地、雷电保护接地以及静电接地四种方式。
2.保护接地：是将电气设备的金属外壳、配电装置的构架、线路的塔杆等正常情况下不带电，但可能因绝缘损坏而带电的所有部分接地，这一接地称为保护接地。
（1）接地保护的形式：一种是将设备外壳通过设各自的接的体与大地紧密相接，称“保护接地”属于IT系统和TT系统。
（2）另一种是将设备外壳通过公共的PE线或PEN线接地，称“保护接零”属于TN系统.
3.工作接地：是为了保证电气设备在正常的情况下可靠地工作，而进行的接地，各种工作接地都有其各自的功能。
如变压器、发电机的中性点直接接地，能维持三相系统中相线中电压不变等。
4.雷电保护接地：是给防雷保护装置（避雷针、避雷线、避雷网）向大地泄放雷电流提供通道。
5.防静电接地：是为了防止静电对易燃易爆气液体造成火灾爆炸，而对储气液体管道，容器等设置的接地。
电气设备的接地保护的原理及应用
电气设备的接地保护的原理及应用1. Introduction接地保护是电气设备运行中至关重要的一项保护措施。
它的作用是保护设备、人和环境免受电击、火灾和电气故障的影响。
接地保护通过将设备与地面之间建立良好的接触，使电流能够顺利流入地面，从而达到保护的效果。
本文将介绍电气设备接地保护的原理和应用。
2. 接地保护的原理•接地的定义：接地是指将设备与地面之间建立电气连接，使电流能够顺利流入地面。
•接地的作用：接地通过降低设备的电位，减少设备与地之间的电压差，从而提供安全的工作环境。
它还可以帮助快速地将故障电流引入地面，保护设备和人员的安全。
•接地原理：接地保护采用了以下原理：1.人体的电阻：人体对电流的电阻非常低，当人体接触有电的设备时，电流会通过人体流入地面，从而保护使用者的安全。
2.故障电流的引入：当设备发生电气故障时，如短路或接触不良，会产生大量的故障电流。
如果设备有良好的接地，故障电流会被迅速地引入地面，从而避免对设备和使用者造成伤害。
3.电流分布均匀：良好的接地可以使电流在设备和地之间均匀分布，减少对周围环境的干扰。
•接地系统：接地系统是建立电气连接的关键部分。
常用的接地系统包括水平接地、垂直接地和网络接地等。
每种接地系统都有其适用的场景和特点。
3. 接地保护的应用•建筑物接地保护：建筑物中的电气设备通常都需要接地保护。
接地保护系统可以确保建筑物内的电流流入地面，防止电流产生危险的触电情况。
这对于保护住宅、商业建筑和工业设施均非常重要。
•电力系统接地保护：电力系统是一个复杂的系统，其电气设备需要采取接地保护措施。
电力系统中的接地保护可以保障设备的正常运行，减少设备损坏和电气事故的发生。
•工业设备接地保护：工业设备通常有较高的电流和电压，因此对于工业设备的接地保护尤为重要。
合理的接地保护可以减少电气事故的发生，并提高设备的稳定性和可靠性。
•交通运输设备接地保护：交通运输设备，如地铁、火车和飞机，也需要接地保护。
电气设备接地、接零保护规定
电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人员安全和设备正常运行的重要措施。
以下是关于电气设备接地和接零保护的一些规定：
1. 接地保护：电气设备的金属外壳、导体和其他可导电部分应该通过接地电缆与地面连接，形成可靠的接地路径。
接地的目的是保护人员免受电击，特别是在设备发生故障时。
2. 接零保护：接零保护是指将电气设备的零线与地线连接，形成一个低阻抗的回路。
接零保护的目的是保护人员免受电气设备故障时的触电风险。
在正常情况下，接零保护不会发生电流流动，只有在设备发生故障时，才会有电流流过接零线。
3. 接地电缆：接地电缆应该具备足够的导电能力和机械强度，能够抵抗电线的短期过载和短路电流。
接地电缆应该符合国家或地方的相关标准和规定。
4. 接地电极：接地电极是将电气设备的接地电缆连接到地面的设施。
常用的接地电极包括接地棒、接地网和接地塔等。
5. 接地系统：接地系统是由接地电缆、接地电极和其他设备组成的整体。
接地系统的设计和安装应该符合国家或地方的相关标准和规定。
需要注意的是，具体的接地和接零保护规定可能会因地域和行业的不同而有所变化。
因此，在进行电气设备的接地和接零保护时，应该参考和遵守当地的法律法规和行业标准。
第 1 页共 1 页。
电气设备接地、接零保护规定（4篇）
电气设备接地、接零保护规定电气设备的接地保护是指在正常操作和运行过程中，为了防止电气设备外壳和其他可接触部分产生危险电压，或者其他与地电位差大于规定值的情况下，采取的一系列措施。
接零保护则是指在电气设备的使用中，将设备的零线与大地相连接，以防止设备中的电压产生过大。
接地保护与接零保护在电气设备的安全性和稳定性方面起到重要的作用，因此在相关国家和地区都有一系列规定和标准对其进行了明确规定。
下面将对电气设备的接地保护和接零保护进行详细介绍。
1. 接地保护的规定接地保护是指将电气设备的金属外壳或其他可接触部分与大地进行连接，以便在设备发生漏电或其他故障时，可使故障电流通过接地线路迅速通过地线排除。
在接地保护方面，国家和国际上一般采用的是接地电阻与接地电流两个指标来判断接地保护的性能。
（1）接地电阻的要求接地电阻是指接地装置与土壤之间的电阻值，该值越小，接地保护性能越好。
根据国家标准和国际标准的要求，接地电阻一般要求小于等于4欧姆。
为了保证接地电阻的合格，应采取一系列的措施，如选择合适的接地电极材料和规格、正确安装接地电极并确保与土壤良好接触、合理布置接地非常/接地体等。
此外，还要根据实际情况进行定期的检查和测试，确保接地电阻的合格。
（2）接地电流的要求接地电流是指电气设备发生漏电故障时通过接地回路的电流值。
根据国家和国际标准的要求，一般规定接地电流不宜大于30mA。
当接地电流大于30mA时，可能会对人身安全产生威胁。
为了降低接地电流，需要采取一些保护措施，如使用漏电保护装置进行监控和控制、对电气设备进行合理绝缘措施、确保设备工作正常等。
2. 接零保护的规定接零保护是指将电气设备的零线与大地相连接，以防止设备中的电压产生过大。
接零保护主要针对的是电气设备中的零线和其他线路（如火线）之间的电压差异。
根据国际和国家标准的要求，接零保护的电压差异一般规定在50V以下。
为了实现接零保护，需要采取一些具体措施，如正确连接设备的零线和接地线、采用合适的绝缘材料和接线方式、设备运行过程中进行定期的检查和测试等。
电气装置的接地与保护
电气装置的接地与保护一、接地网电气设备的某部分与大地之间做良好的电气连接,称为接地。
由若干接地体在大地中相互用接地线连接起来的一个整体，称为接地网。
接地线和接地体合称为接地装置。
埋入地中并直接与大地接触的金属导体，称为接地体（接地极）。
连接接地体和设备、装置接地部分的金属导体，称为接地线。
接地线在设备、装置正常运行情况下是不载流的，但在故障情况下要通过接地故障电流。
二、接地电流和接触电压当电气设备发生接地故障时，电流就通过接地体向大地作半球形散开，这一电流称为接地电流。
实验表明，在单根接地体或接地故障点20米左右的地方，实际散流电阻趋向于零。
零电位的地方称为电气上的“地”。
接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。
三、保护接地种类保护接地是为了保障人身安全，防止间接触电而将设备的外露可导电部分接地。
保护接地的型式有两种：1、设备的外露可导电部分经各自接地线（PE线）直接接地。
TT和IT系统。
2、设备的外露可导电部分经公共的PE线（TN-S系统）或经过PEN线（TN-C系统）接地，这种接地型式习惯称为“保护接零”。
四、接地电阻接地电阻是接地体的流散电阻与接地线和接地体电阻总和。
TT系统IT系统中电气设备外露可导电部分的保护接地电阻RE，按规定应满足这样的条件，在接地电流I E通过R E时产生的对地电压不高于安全特定电压50V，保护接地电阻为R E≤50V/I E如果漏电断路器的动作电流IOP（E）取30mA(安全电流值)。
则RE≤50V/0.03A=1667Ω,这一接地电阻值很大,容易满足要求,一般R E≤100Ω,以确保安全。
TN系统，所有外露可导电部分均接在公共PE线或者PEN线上，因此无所谓保护接地电阻值的大小问题。
五、低压配电系统的接地故障保护和等电位联结低压配电系统的接地故障保护设置的要求，是能防止人身间接触电以及电气火灾和线路损坏等事故的发生。
接地故障保护电器的选择，应根据低压配电系统的接地型式、移动电器、固定电器设备的区别以及导体截面积等因素经过经济、技术比较确定。
工作接地与保护接地的区别
①设备地线不能布置成封闭的环状，一定要留有开口，因为封闭环在外界电磁场影响下会产生感应电动势，从而产生电流，电流在地线阻抗上有电压降，容易导致共阻抗干扰。
②采用光电耦合、隔离变压器、继电器、共模扼流圈等隔离方法，切断设备或电路间的地线环路，抑制地线环路引起的共阻抗耦合干扰。
③设备内的各种电路如模拟电路、数字电路、功率电路、噪声电路等都应设置各自独立的地线（分地），最后汇总到一个总的接地点。
⑦机柜内同时装有多个电气设备（或电路单元）的情况下，工作地线、保护地线和屏蔽地线一般都接至机柜的中心接地点（接地排），然后接大地，这种接法可使柜体、设备、机箱、屏蔽和工作地线都保持在同一电位上。
保护接地：为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。
3、适用范围不同。
工作接地：电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，电压互感器一次侧线圈的中性点接地，防雷设备的接地。
保护接地：电气设备上与带点部分相绝缘的金属外壳。
扩展资料：
工作接地设计要点
④低频电路（f<1MHz）一般采用树权形放射式的单点接地方式，地线的长度不应该超过地线中高频电流波长λ（λ=v/f，λ是地线中高频信号的波长，v是高频信号的传输速度，f是高频信号的频率的1/20）。
较长的地线应尽量减小其阻抗，特别是减小电感，如增加地线的宽度。采用矩形截面导体代替圆导体作地线等。
工作接地与保护接地的区别是什么？ 来自� 来自科学教育类认证团队 2018-11-24
1、定义不同。
在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。
将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。
工作接地和保护接地
工作接地和保护接地工作接地和保护接地是电气工程中非常重要的两个概念，它们在电气系统的安全运行中起着至关重要的作用。
本文将对工作接地和保护接地进行详细介绍，包括其定义、作用、标准要求以及在实际工程中的应用。
首先，我们来看一下工作接地。
工作接地是指将电气设备的金属外壳或其他可导电部分连接到地下的导电部分，以确保在设备出现漏电时能够及时将漏电电流引入地下，保证人身安全。
工作接地的主要作用是防止触电事故的发生，保护人身安全。
根据国家标准的要求，工作接地的电阻应该小于4Ω，以确保在漏电时能够迅速引流，减小漏电电流对人体的伤害。
接下来，我们来介绍保护接地。
保护接地是指将电气设备的金属外壳或其他可导电部分连接到电气系统的主地线上，以确保在设备出现短路或过电压时能够迅速将电流引入地下，保护设备不受损坏。
保护接地的主要作用是防止设备损坏和火灾事故的发生。
根据国家标准的要求，保护接地的电阻应该小于1Ω，以确保在短路或过电压时能够迅速引流，保护设备不受损坏。
在实际工程中，工作接地和保护接地通常是通过接地线或接地装置来实现的。
接地线是指将设备的金属外壳或其他可导电部分通过导线连接到地下的金属导体上，形成一个电气连接。
接地装置是指通过接地装置将设备的金属外壳或其他可导电部分直接埋入地下，与地下的导电部分形成一个电气连接。
无论是接地线还是接地装置，都需要经过严格的设计和施工，以确保其电气连接可靠、电阻合格。
总的来说，工作接地和保护接地在电气系统中起着至关重要的作用，它们直接关系到人身安全和设备的正常运行。
因此，在电气工程中，必须严格按照国家标准的要求进行设计、施工和检测，确保工作接地和保护接地的质量和可靠性。
同时，也需要对工作接地和保护接地的相关知识进行深入的学习和研究，不断提高自身的技术水平和专业素养，为电气系统的安全运行贡献自己的一份力量。
三种电气接地都是什么——重复接地、工作接地、保护接地
三种电气接地都是什么？——重复接地、工作接地、保护接地重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于接地点超过30米的配电线路，接入用户处的零线仍应重复接地。
零线重复接地能够缩短故障持续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。
在保护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。
因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们忽视了。
工作接地工作接地是指将电力系统的某点（如中性点）直接接大地，或经消弧线圈、电阻等与大地金属连接，如变压器、互感器中性点接地等。
工作接地的作用有：(1)系统运行需要。
高压系统采取中性点接地可使接地继电保护装置准确动作并消除单相电弧接地过电压。
中性点接地可防止零序电压偏移，保持三相电压基本平衡，对低压系统可方便地使用单相电源，两线一地供电系统中，将一相工作接地，降低成本。
(2)降低人体接触电压。
中性点绝缘系统中，当一相接地，且人体触及另一相时所受到的接触电压将超相电压而成为线电压，即相电压的倍。
当中性点接地时，中性点接地电阻近于零，与地间电位差近于零，这样就降低了人体的接触电压。
(3)迅速切断故障设备。
中性点绝缘系统中，当一相短路时接地电流很小，保护装置不能迅速切断电流。
中性点接地时，一相接地电流成为很大的单相短路电流，保护装置必须能准确、迅速切断故障线。
(4)降低设计绝缘等级。
因中性点接地系统中一相接地时，其他两相对地电压不升高至相电压的倍，而是近于相电压，在中性点接地系统中，设计电气设备和线路时绝缘水平只按相电压考虑，降低成本。
保护接地保护接地，是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备的接地与保护
一、接地的类型
(一)工作接地
为了满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地。
如电力系统的中性点接地、各种电路的工作地等。
(二)保护接地
为了防止电气设备的绝缘损坏，其金属外壳对地电压必须限制在安全电压内，避免造成人身电击事故，将电气设备的外露可被人接触的部分接地。
如：电动机、变压器、照明器具外壳;民用电器的金属外壳如洗衣机、电冰箱等;变配电所各种电气设备的底座或支架等;架空线路的金属杆或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线及装在塔上的设备的外壳及支架等。
(三)防雷接地
为了防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地。
如避雷针、避雷器等。
(四)防静电接地
为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地和计算机机房接地等。
(五)屏蔽接地
为了防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰的设备接地。
如各种高频电子设备的金属外壳接地等。
所有电气设备必须根据国标GB14050《系统接地的形式及安全技术要求》进行保护接地。
保护接地除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。
有特殊要求的接地，如弱电系统、计算机系统及中压系统，为中性点直接接地或经小电阻接地时，应按有关专项规定执行。
二、高山发射台站的接地问题
(一)在广播电视行业接地的主要理由
1.安全接地：使用交流电的设备必须通过黄绿色安全地线接地，否则当设备内的电源与机壳之间的绝缘电阻变小时，会导致电击伤害。
2.雷电接地：设施的雷电保护系统是一个独立的系统，由避雷针、下导体和与接地系统相连的接头组成。
该接地系统通常与用做电源参考地及黄绿色安全地线的接地是共用的。
3.电磁兼容接地：出于电磁兼容设计而要求的接地，包括：
屏蔽接地：为了防止电路之间由于寄生电容存在产生相互干扰、电路辐射电场或对外界电场敏感，必须进行必要的隔离和屏蔽，这些隔离和屏蔽的金属必须接地。
滤波器接地：滤波器中一般都包含信号线或电源线到地的旁路电容，当滤波器不接地时，这些电容就处于悬浮状态，起不到旁路的作用。
噪声和干扰抑制：对内部噪声和外部干扰的控制需要设备或系统上的许多点与地相连，从而为干扰信号提供“最低阻抗”通道。
电路参考：电路之间信号要正确传输，必须有一个公共电位参考点，这个公共电位参考点就是地。
因此所有互相连接的电路必须接地。
(二)按接地的作用分类
可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。
下面结合广电技术实际作一阐述。
1.保护接地。
保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。
按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。
这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。
在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。
值得指出的是：接地线应接在设备的接地专用端子上，另一端最好使用焊接。
2.屏蔽地。
为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网(如测灵敏度、选择性等指标的屏蔽室)进行接地的一种防护措施。
在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。
因为屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、电子管屏蔽罩就是例子。
屏蔽不良、接地不当会引起干扰，这些干扰主要有：
交流干扰：这主要由交流电源引起。
高频干扰：这类干扰来自各类无线发射台的变频或超变频信号，它们窜入电子设备后在机内得到非正常解调而形成声频干扰。
屏蔽及其正确接地是防止电磁干扰的最佳保护方法。
可将设备外壳与PE线连接;导线的屏蔽接地要求屏蔽管路两端与PE线可靠连接;室内屏蔽也应多点与PE线可靠连接。
3.信号地。
各种电子电路，都有一个基准电位点，这个基准电位点就是信号地。
它的作用是保证电路有一个统一的基准电位，不至于浮动而引起信号误差。
信号地的连接是：同一设备的信号输入端地与信号输出端地不能联在一起，而应分开;前级(设备)的输出地只有与后级(设备)的输入地相连。
否则，信号可能通过地线形成反馈，引起信号的浮动。
这在设备的测试中，信号地的连接尤其要引起注意。
不然就会造成测试结果的不准确。
三、结束语
接地从字面来看是十分简单的事情，但是对于经历过电磁干扰和雷电挫折的人来说可能是一个最难掌握的技术。
实际上在电磁兼容设计中，接地是最难的技术。
面对一个系统，没有一个人能够提出一个绝对正确的接地方案，多少会遗留一些问题。
防雷与接地是统一的，二者缺一不可。
只有防雷措施而无接地，无法迅速泄流放电，反之，设备将直接遭受强大电流的冲击，无论哪种情况系统都将受到破坏甚至瘫痪。
只要通过合理配置，使之融为一体，就能有效确保系统的稳定工作，从而发挥出系统防护工作的最佳效果。
