防雷接地系统施工 PPT
合集下载
防雷接地图集 ppt课件
❖基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 ❖ 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
▪ 如易燃气体管道法兰盘之间的连接。 ▪ 伸缩缝 ▪利用地下管道作为接地母线，法兰处要做接地跨接 ▪吊车钢轨作为接地母线，两钢轨的跨接。
30
❖ 半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
13
四、接地母线的敷设
❖挖填土不用另算
❖接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
工程量＝施工图设计长度×（1＋3.9％）
14
❖ 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4
21
七、接地跨接线的安装 ❖ 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
▪ 如易燃气体管道法兰盘之间的连接。 ▪ 伸缩缝 ▪利用地下管道作为接地母线，法兰处要做接地跨接 ▪吊车钢轨作为接地母线，两钢轨的跨接。
30
❖ 半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
13
四、接地母线的敷设
❖挖填土不用另算
❖接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
工程量＝施工图设计长度×（1＋3.9％）
14
❖ 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4
防雷接地ppt课件
防雷接地
中海浙江单宁击波此液处化编天辑然副气标有题限公司
第一章
闪电是自然界强大的脉冲放电现象，地球上平均每 秒钟有100次，已成为十大自然灾害之一，给人类带 来巨大的损失。
直击雷的高电压、强电流侵入各处，袭击人，破坏 建筑物、输电网，引发森林火灾（半数是雷击引起的 ）是很常见的事。
伴随着雷电产生的雷电电磁脉冲，以电磁感应和静 电感应的作用（俗称感应雷） ，通过金属管道和电 缆将雷电波（即高电位）引入，由于微电子的浪涌抗 扰度很低，所以对近十多年来迅速发展的电子、信息 、控制设备的破坏和危害更大，因而也就成了防雷技 术中一个急需解决的重要课题。
感应雷示意图
雷电流传播的途径
ABC Company
MCR
数据线缆
110 kV
230/400 V 移动基站 TV
雷击点、损害类型和损失类型
损害类型：D1：接触和跨步电压导致的人员伤亡（人和牲畜） ；D2：实体损害；D3：过电压导致的电气和电子系统的失效 。 损失类型：L1：生命损失；L2：向大众服务的公共设施的损失 ；L3：文化遗产损失；L4：经济损失。
第二章：接地系统
概述 从电气特性来看，自然界的土壤地层有两大特性：
• 导电 导电率为10-3至10-1s/m，相对介电系数为5至15，
介于良导体和绝缘体之间； • 具有无限大的容电量
因导电，故可将用电设备和地之间组成电气连接； 又因为具有无限大的容电量，故就可以把土壤地层 理解为等电位点或等电位面，成为电路或系统的基 准电位。
接闪装置 避雷针
外部防雷装置
连接 天窗
连接 天线杆
避雷针
连接防 雪 装置
引下线
接
测试点
地
体
中海浙江单宁击波此液处化编天辑然副气标有题限公司
第一章
闪电是自然界强大的脉冲放电现象，地球上平均每 秒钟有100次，已成为十大自然灾害之一，给人类带 来巨大的损失。
直击雷的高电压、强电流侵入各处，袭击人，破坏 建筑物、输电网，引发森林火灾（半数是雷击引起的 ）是很常见的事。
伴随着雷电产生的雷电电磁脉冲，以电磁感应和静 电感应的作用（俗称感应雷） ，通过金属管道和电 缆将雷电波（即高电位）引入，由于微电子的浪涌抗 扰度很低，所以对近十多年来迅速发展的电子、信息 、控制设备的破坏和危害更大，因而也就成了防雷技 术中一个急需解决的重要课题。
感应雷示意图
雷电流传播的途径
ABC Company
MCR
数据线缆
110 kV
230/400 V 移动基站 TV
雷击点、损害类型和损失类型
损害类型：D1：接触和跨步电压导致的人员伤亡（人和牲畜） ；D2：实体损害；D3：过电压导致的电气和电子系统的失效 。 损失类型：L1：生命损失；L2：向大众服务的公共设施的损失 ；L3：文化遗产损失；L4：经济损失。
第二章：接地系统
概述 从电气特性来看，自然界的土壤地层有两大特性：
• 导电 导电率为10-3至10-1s/m，相对介电系数为5至15，
介于良导体和绝缘体之间； • 具有无限大的容电量
因导电，故可将用电设备和地之间组成电气连接； 又因为具有无限大的容电量，故就可以把土壤地层 理解为等电位点或等电位面，成为电路或系统的基 准电位。
接闪装置 避雷针
外部防雷装置
连接 天窗
连接 天线杆
避雷针
连接防 雪 装置
引下线
接
测试点
地
体
防雷接地施工图预算课件
降阻剂
用于降低接地电阻，常用规格 为2.5kg/包。
接地模块
用于增加接地极的导电性，常 用规格为100mm x 100mm
x 50mm。
防雷接地材料的预算价格
01
镀锌扁钢：约3元/米
02
镀锌圆钢：约5元/米
03
降阻剂：约80元/包
04
接地模块：约150元/块
防雷接地材料的损耗率
镀锌扁钢
损耗率约为10%
防雷接地施工件
contents
目录
• 防雷接地系统概述 • 防雷接地施工图预算编制 • 防雷接地材料预算 • 防雷接地施工费用预算 • 防雷接地工程量计算 • 防雷接地施工图预算审核与总结
防雷接地系统的定义与作用
定义
防雷接地系统是用于将雷电引入 地下的设施，通过将雷电电流引 入大地，以保护建筑物、设备和 人身安全。
机械使用费
根据实际使用的机械和机械台班单 价，计算出机械使用费。
机械费小计
将定额机械费和机械使用费相加， 得出机械费小计。
接地极工程量计算
总结词
接地极是防雷接地系统中的重要组成部分，其工程量计算是防雷接地施工图预 算的关键步骤。
详细描述
接地极的工程量计算通常需要考虑接地极的数量、长度、埋深等因素。根据防 雷设计要求和建筑物特点，确定接地极的规格和布置方式，然后根据施工图纸 和相关规范进行工程量计算。
施工图预算的编制依据
防雷接地工程设计图纸及说明
01
包括电气原理图、接线图、大样图等，以及相关的设计说明和
要求。
防雷接地工程预算定额和费用标准
02
根据国家或地区的相关规定，确定防雷接地工程的预算定额和
费用标准，作为编制施工图预算的依据。
防雷接地ppt课件
害。
经济性原则
在满足安全要求的前提下，应 尽量降低防雷接地系统的成本 ，包括材料、施工和维护费用 。
技术先进性原则
防雷接地系统的设计应采用先 进的技术和设备，以提高系统 的性能和可靠性。
环境适应性原则
防雷接地系统的设计应充分考 虑当地的气候、地质和环境条 件，确保系统能够适应各种环
境变化。
防雷接地系统的设计步骤
接闪器
接闪器是用来直接接受雷 击的金属物体，通常安装 在建筑物顶部，如避雷针 。
引下线
引下线是连接接闪器和接 地装置的金属导体，用于 将雷电流从接闪器传导至 接地装置。
接地装置
接地装置包括接地体和接 地线，负责将雷电流引入 大地，实现电流的分散和 消散。
防雷接地系统的设计原则
安全性原则
防雷接地系统的设计应确保人 员和设备的安全，避免雷击对 建筑物及其内部的设施造成损
防雷设施检查
检查防雷设施是否完好，如避雷针、 避雷带等是否出现锈蚀、断裂等现象 。
防雷接地系统故障排查
接地电阻异常
当接地电阻值异常时，应检查接 地体是否受到腐蚀、损伤，接地
线连接是否牢固等。
防雷设施损坏
如发现防雷设施损坏，应及时更换 或修复，并重新进行防雷检测。
设备接地不良
对于设备接地不良的情况，应检查 设备接地线是否完好，接地端子是 否牢固连接。
防雷接地系统更新改造
系统升级改造
根据实际情况和需要进行防雷接 地系统的升级改造，提高系统的
防雷效果和安全性。
材料更换与更新
对于老化、腐蚀的接地材料，应 及时进行更换，使用符合规定的
优质材料。
设计优化
根据最新的防雷技术标准和规范 ，对防雷接地系统设计进行优化
经济性原则
在满足安全要求的前提下，应 尽量降低防雷接地系统的成本 ，包括材料、施工和维护费用 。
技术先进性原则
防雷接地系统的设计应采用先 进的技术和设备，以提高系统 的性能和可靠性。
环境适应性原则
防雷接地系统的设计应充分考 虑当地的气候、地质和环境条 件，确保系统能够适应各种环
境变化。
防雷接地系统的设计步骤
接闪器
接闪器是用来直接接受雷 击的金属物体，通常安装 在建筑物顶部，如避雷针 。
引下线
引下线是连接接闪器和接 地装置的金属导体，用于 将雷电流从接闪器传导至 接地装置。
接地装置
接地装置包括接地体和接 地线，负责将雷电流引入 大地，实现电流的分散和 消散。
防雷接地系统的设计原则
安全性原则
防雷接地系统的设计应确保人 员和设备的安全，避免雷击对 建筑物及其内部的设施造成损
防雷设施检查
检查防雷设施是否完好，如避雷针、 避雷带等是否出现锈蚀、断裂等现象 。
防雷接地系统故障排查
接地电阻异常
当接地电阻值异常时，应检查接 地体是否受到腐蚀、损伤，接地
线连接是否牢固等。
防雷设施损坏
如发现防雷设施损坏，应及时更换 或修复，并重新进行防雷检测。
设备接地不良
对于设备接地不良的情况，应检查 设备接地线是否完好，接地端子是 否牢固连接。
防雷接地系统更新改造
系统升级改造
根据实际情况和需要进行防雷接 地系统的升级改造，提高系统的
防雷效果和安全性。
材料更换与更新
对于老化、腐蚀的接地材料，应 及时进行更换，使用符合规定的
优质材料。
设计优化
根据最新的防雷技术标准和规范 ，对防雷接地系统设计进行优化
防雷接地培训PPT(PPT31页)
要求于走线架下方两侧成环。 2、新建基站铜条对接处常规采用热熔焊接方式，要求焊点饱满、无虚焊、
无过大瑕疵残留。老机房考虑到焊接时焊渣掉落存在烧毁设备的风险， 采取铜条打孔、双螺丝固定的方式，要求打孔均匀、连接紧固、连接后 平行美观，另外要求衔长度最好不超过5cm。 3、铜条预留设备地线接口均匀、可满足所有设备地线能够横平竖直的接至 环路。铜条路由符合后期扩容需求。 4、铜条与走线架之间挂钩连接螺丝紧固，不可松动。
防雷简述-避雷针
在南昌移动通信基站建设中，鉴于室内外通信设备安全保护以及基站所处环境范 围内电器设备以及人身安全，引出基站建设防雷接地工程。
防雷接地，顾名思义，对我们移动通信基站来讲，就是将设备与大地，或代替大 地的导体之间（这里指防雷带、或者楼体大梁主钢筋）的导电的连接。其主要目的就 是：一方面保证基站内部通信设备的安全；另一方面，因为我们天线抱杆（或者铁塔） 较高，存在引雷的隐患，可以保护基站所在的环境的电器设备以及人身安全，从而避 免因雷电带来的损失。 避雷针作为接闪器的防雷电原理是：避雷针通过导线接入地 下，与地面形成等电位差，利用自身的高度，使电场强度增加到极限值的雷电云电场 发生畸变，开始电离并下行先导放电。避雷针在强电场作用下产生尖端放电，形成向 上先导放电。两者会合形成雷电通路，随之泻入大地，达到避雷效果。实际上，避雷 针是引雷针，可将周围的雷电引来并提前放电，将雷电电流通过自身的接地导体传向 地面，避免保护对象直接遭雷击。通俗的解释就是：避雷针的作用像雨伞为人们遮雨 一样，覆盖着它一定范围内的建筑设施，一旦有雷电进入到了这个伞状的范围，雷电 就会被避雷针吸引过来，再通过本体泄人大地，从而使伞状以下的建筑不被雷击。避 雷针之外还有避雷线，它是通过防护对象的制高点向另外制高点或地面接引金属线的 防雷电，它的防护作用等同于在弧垂上每一点都是一根等高的避雷针。这种采用避雷 针和避雷线引下至地网的防雷方式在南昌移动通信基站建设中，是最常规、选择最多 的一种防雷方式。
无过大瑕疵残留。老机房考虑到焊接时焊渣掉落存在烧毁设备的风险， 采取铜条打孔、双螺丝固定的方式，要求打孔均匀、连接紧固、连接后 平行美观，另外要求衔长度最好不超过5cm。 3、铜条预留设备地线接口均匀、可满足所有设备地线能够横平竖直的接至 环路。铜条路由符合后期扩容需求。 4、铜条与走线架之间挂钩连接螺丝紧固，不可松动。
防雷简述-避雷针
在南昌移动通信基站建设中，鉴于室内外通信设备安全保护以及基站所处环境范 围内电器设备以及人身安全，引出基站建设防雷接地工程。
防雷接地，顾名思义，对我们移动通信基站来讲，就是将设备与大地，或代替大 地的导体之间（这里指防雷带、或者楼体大梁主钢筋）的导电的连接。其主要目的就 是：一方面保证基站内部通信设备的安全；另一方面，因为我们天线抱杆（或者铁塔） 较高，存在引雷的隐患，可以保护基站所在的环境的电器设备以及人身安全，从而避 免因雷电带来的损失。 避雷针作为接闪器的防雷电原理是：避雷针通过导线接入地 下，与地面形成等电位差，利用自身的高度，使电场强度增加到极限值的雷电云电场 发生畸变，开始电离并下行先导放电。避雷针在强电场作用下产生尖端放电，形成向 上先导放电。两者会合形成雷电通路，随之泻入大地，达到避雷效果。实际上，避雷 针是引雷针，可将周围的雷电引来并提前放电，将雷电电流通过自身的接地导体传向 地面，避免保护对象直接遭雷击。通俗的解释就是：避雷针的作用像雨伞为人们遮雨 一样，覆盖着它一定范围内的建筑设施，一旦有雷电进入到了这个伞状的范围，雷电 就会被避雷针吸引过来，再通过本体泄人大地，从而使伞状以下的建筑不被雷击。避 雷针之外还有避雷线，它是通过防护对象的制高点向另外制高点或地面接引金属线的 防雷电，它的防护作用等同于在弧垂上每一点都是一根等高的避雷针。这种采用避雷 针和避雷线引下至地网的防雷方式在南昌移动通信基站建设中，是最常规、选择最多 的一种防雷方式。
防雷与接地施工图设计PPT课件
• 大楼每三层沿建筑物四周在结构圈梁内敷设一条25*4的镀锌扁钢（也可利用结构内的 主筋），构成均压环。所有引下线均与建筑物内的均压环连接。自30m以上，所有的 金属栏杆、金属门窗均与防雷系统可靠连接，防侧向雷击。
接地工程图 ——变电所接地平面图
变电所接地平面图
• 两台10KV变压器的变电所接地平面图；
• 此工程的电力设备接地、各种工作接地、消防接地、电脑接地、防雷接地 共用一套接地体，利用桩基和基础结构中钢筋做接地级，用40*4的镀锌 扁钢作接地线，通过扁钢与桩基中的钢筋焊接，形成环状接地网，要求接 地电阻小于1Ω。
• 周围的避雷引下点共16点，利用桩中两个主筋焊接，形成避雷引下线。 变电所设在地下一层，变电所接地引到-3.50m；消防控制中心设在地上 一层，消防接地引到+0.00 ；电脑机房设在5层，所以电脑接地引到 +20.00m。其他各种工作接地、电力设备接地分别引到所需点。
• 沿墙的四周用25*4的镀锌扁钢作为接地支线，40*4的镀锌扁钢作为接地 干线，接地体为两组，每组有三根G50的镀锌钢管，长度为2.5m；
• 变压器的接地利用轨道接地，低压柜和高压柜的接地用10#槽钢支架；
• 变电所电气接地其接地电阻不大于4Ω。
ห้องสมุดไป่ตู้
某大楼接地系统的共用接地体
某大楼接地系统的共用接地体

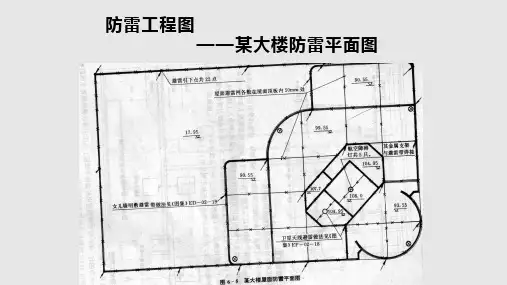

• 在顶层水箱及女儿墙上敷设避雷带（25*4镀锌扁钢），局部加装避雷网格，防直击雷， 在不同标高处可用25*4镀锌扁钢相连；
• 屋面上所有金属构件均应与接地系统可靠连接，如航空障碍灯、卫星天线的金属支架均 应可靠接地；
• 大楼避雷引下点共22点，利用柱子中的两根主筋作为避雷引下线的主筋，要可靠焊接， 并作好色标；
接地工程图 ——变电所接地平面图
变电所接地平面图
• 两台10KV变压器的变电所接地平面图；
• 此工程的电力设备接地、各种工作接地、消防接地、电脑接地、防雷接地 共用一套接地体，利用桩基和基础结构中钢筋做接地级，用40*4的镀锌 扁钢作接地线，通过扁钢与桩基中的钢筋焊接，形成环状接地网，要求接 地电阻小于1Ω。
• 周围的避雷引下点共16点，利用桩中两个主筋焊接，形成避雷引下线。 变电所设在地下一层，变电所接地引到-3.50m；消防控制中心设在地上 一层，消防接地引到+0.00 ；电脑机房设在5层，所以电脑接地引到 +20.00m。其他各种工作接地、电力设备接地分别引到所需点。
• 沿墙的四周用25*4的镀锌扁钢作为接地支线，40*4的镀锌扁钢作为接地 干线，接地体为两组，每组有三根G50的镀锌钢管，长度为2.5m；
• 变压器的接地利用轨道接地，低压柜和高压柜的接地用10#槽钢支架；
• 变电所电气接地其接地电阻不大于4Ω。
ห้องสมุดไป่ตู้
某大楼接地系统的共用接地体
某大楼接地系统的共用接地体
• 在顶层水箱及女儿墙上敷设避雷带（25*4镀锌扁钢），局部加装避雷网格，防直击雷， 在不同标高处可用25*4镀锌扁钢相连；
• 屋面上所有金属构件均应与接地系统可靠连接，如航空障碍灯、卫星天线的金属支架均 应可靠接地；
• 大楼避雷引下点共22点，利用柱子中的两根主筋作为避雷引下线的主筋，要可靠焊接， 并作好色标；
《防雷接地教学》课件
检测方法
使用专业的接地电阻测试仪器，对接地系统的电阻 进行定期测量，确保电阻符合安全标准。
防雷接地系统常见问题和解决方案
1
问题
接地电阻过大
解决方案
2
增加接地体数量或更换导电性能更好的
接地材料。
3
问题
接地导线断裂
解决方案
4
及时修复断裂的导线，确保接地系统的 连通性。
《防雷接地教学》PPT课 件
欢迎来到《防雷接地教学》课件！本课程将全面介绍防雷接地的概念和意义， 原理和工作原理，组成和结构，常见方法和技术，设计和施工要点，维护和 检测方法，以及常见问题和解决方案。
防雷接地的概念和意义
防雷接地是指通过合理地构建接地系统，将雷电的电流引入地下，以保护建 筑物和人员免受雷击的损害。了解防雷接地的概念和意义对于建筑和人员的 安全至关重要。
防雷接地系统的设计和施工要点
设计要点
根据建筑物的特点和所在地的雷电活动情况，确定 合适的接地体数量和布置方式。
施工要点
确保接地体与地下土壤良好接触，埋设导电材料时 要遵循正确的安装规范。
防雷接地系统的维护和检测方法
维护方法
定期检查接地系统的连接是否松动，清理接地体周 围的杂草和积尘，保持接地系统的良好状态。
防雷接地的原理和Biblioteka 作原理原理防雷接地原理是基于电磁学和电导理论，通过建立有效的导电路径，将雷击电流迅速引入地 下。
工作原理
当雷电接近建筑物时，防雷接地系统会分散雷电能量，减少雷击对建筑物和人员的危害。
防雷接地系统的组成和结构
组成
防雷接地系统由接地体、引下线、接地装置等组成， 形成完整的导电路径。
结构
大型建筑物的防雷接地系统通常采用接地网结构， 以确保接地电阻的均匀分布。
防雷接地课件PPT培训课件
防雷接地施工前的准备
01
02
03
防雷接地设计
根据建筑物特点和雷电环 境条件，进行防雷接地设 计，确定接地电阻要求和 接地装置型式。
材料准备
根据设计要求，准备足够 的接地材料，如接地极、 接地线、连接器等，并确 保材料质量合格。
现场勘查
对施工现场进行勘查，了 解地形、地质、地下管线 等情况，以便确定接地装 置的安装位置。
接地电阻测试
定期进行接地电阻测试，确保接 地电阻值符合规范要求。
外观检查
检查接地极、接地线等是否有损坏、 腐蚀等现象，评估其工作状态。
环境因素考虑
考虑土壤湿度、酸碱度等环境因素 对接地装置的影响，确保其正常工 作。
防雷接地装置的故障处理与修复
故障诊断与定位
通过检测和评估，确定接地装置的故障类型和位 置。
防雷接地系统的原理
防雷接地系统的原理是利用接地体将雷电引入地下，通过大地分散电流，避免雷 电对建筑物和设备的损害。
防雷接地系统的设计原则与步骤
设计原则
防雷接地系统的设计应遵循科学性、 经济性、安全性和可靠性的原则，确 保系统能够有效地防御雷电，保障建 筑物和设备的安全。
设计步骤
防雷接地系统的设计步骤包括确定防 雷等级、选择接地方式、计算接地电 阻值、选择接地材料和施工方法等。
雷电的危害
雷电具有极大的破坏性，可以造成人 员伤亡和财产损失。雷击可以产生高 温和高电压，对建筑物、电子设备和 生命安全造成威胁。
接地的基本概念与作用
接地的基本概念
接地是将电气设备和接地装置连接起来，使得电流能够安全地导入大地。接地 是防雷保护的重要措施之一，可以有效降低雷击对设备和人员的危害。
接地的作用
