电源呼吸灯电原理图及程序设计

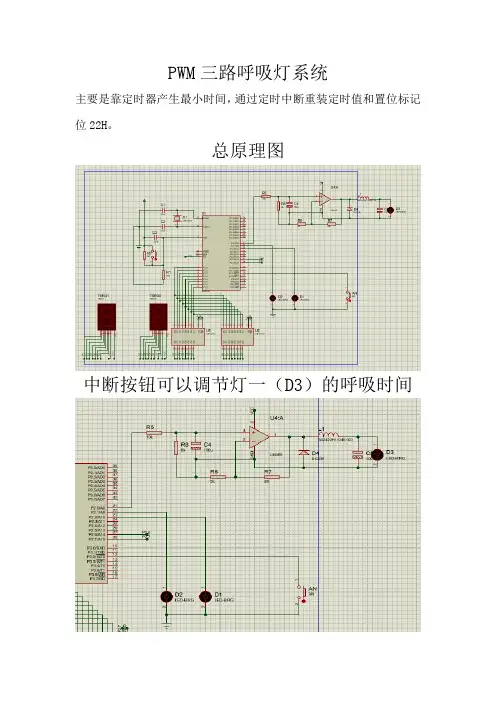

三路PWM呼吸灯程序及原理图
PWM三路呼吸灯系统主要是靠定时器产生最小时间，通过定时中断重装定时值和置位标记位22H。
总原理图中断按钮可以调节灯一（D3）的呼吸时间两位数码管显示灯的呼吸时间复位电路和晶振电路程序如下：ORG 0000HLJMP S00ORG 0003HLJMP ANORG 000BHLJMP DSQORG 0030HS00: SETB P2.0CLR P2.1CLR P2.2MOV IE,#83HSETB IT0MOV TMOD,#01HMOV TL0,#0DCHMOV TH0,#0BHSETB TR0MOV 30H,#00H //30H保存幅值MOV 31H,#00HMOV 32H,#00HMOV 33H,#04HCPL P2.4SETB 20HSETB 21HSETB 22HSETB 23HSS00: MOV C,22H //判断总刷新JNC S003CLR 22HSJMP S001S003: LJMP S030S001: CLR C //判断31H值，每段的加/减值MOV R2,30HCJNE R2,#00H,SS01SETB 20HMOV 31H,#5LJMP S019SS01: MOV A,30HSUBB A,#50JNC S010MOV 31H,#5S010: CLR CMOV A,30HSUBB A,#130JNC S012MOV 31H,#4SJMP S019S012: CLR CMOV A,30HSUBB A,#220JNC S013MOV 31H,#3SJMP S019S013: CLR CMOV A,30HSUBB A,#240JNC S014MOV 31H,#2SJMP S019S014: CLR CMOV R2,30HCJNE R2,#0FAH,S015CLR 20HS015: MOV 31H,#1S019: NOPS020: MOV C,20H //执行加/减JNC S021CLR CMOV A,30HADD A,31HMOV 30H,AMOV R2,ACJNE R2,#0FAH,S022CLR 20HLJMP S029S022: JNC S004SJMP S029S004: LJMP S00S021: CLR CMOV A,30HSUBB A,31HMOV 30H,AJC S100S100: CLR P2.0 //用于弥补减到最后不为零的数MOV P1,R2 //同时用于监测到不正常的数，重新执行LCALL DELAYSETB P2.0MOV 30H,#0SETB 20HLJMP S030S029: MOV A,30H //赋值给P1CLR P2.0MOV P1,ALCALL DELAYSETB P2.0S030: MOV C,23H //执行33H加减，同时计算32H单位时间的值JNC S039MOV C,21HMOV R2,33HJNC S031CJNE R2,#0AH,S032CLR 21HMOV 33H,#09HSJMP S035S032: INC 33HSJMP S035S031: CJNE R2,#01H,S033SETB 21HMOV 33H,#2SJMP S035S033: DEC 33HS035: MOV B,33HMOV A,#100DIV ABMOV 32H,A //赋值给32HS039: CLR 23HS040: //MOV C,23H //刷新显示//JNC S049MOV A,33HMOV B,#10DIV ABPUSH ACCMOV A,BMOV DPTR,#XSMOVC A,@A+DPTRSETB P2.1MOV P1,ALCALL DELAYCLR P2.1POP ACCMOV DPTR,#XSMOVC A,@A+DPTRSETB P2.2ANL A,#7FHMOV P1,ALCALL DELAYCLR P2.2S049: NOPS09: LJMP SS00DELAY: PUSH ACCPUSH PSWMOV A,R2PUSH ACCMOV A,R3PUSH ACCMOV R2,#10DE1: MOV R3,#50DE0: DJNZ R3,DE0DJNZ R2,DE1POP ACCMOV R3,APOP ACCMOV R2,APOP PSWPOP ACCRETAN: PUSH ACCPUSH PSWMOV A,R2PUSH ACCMOV A,R3PUSH ACCLCALL DELAYSETB 22HSETB 23HPOP ACCMOV R3,APOP ACCMOV R2,APOP PSWPOP ACCRETIDSQ: MOV TL0,#93HMOV TH0,#0FDHPUSH ACCPUSH PSWMOV A,R2PUSH ACCMOV A,R3PUSH ACCMOV A,34HCJNE A,#00H,DSQ0MOV A,32HMOV 34H,ASETB 22HSJMP DSQ9DSQ0: DEC 34HDSQ9: POP ACCMOV R3,APOP ACCMOV R2,APOP PSWPOP ACCRETIXS: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H END。
呼吸灯原理
呼吸灯原理
呼吸灯是一种常见的LED灯光效果，通常用于提供柔和的灯光效果，常见于节日装饰、夜间照明和氛围照明等场合。
呼吸灯的原理是通过控制LED灯的亮度逐渐变化，达到灯光呼吸的效果，让人感到温暖和舒适。
原理概述
呼吸灯的原理基于PWM（脉宽调制）技术和控制算法。
PWM技术是一种通过改变信号的占空比控制输出功率的方法，即通过控制信号的高电平时间和低电平时间的比例来控制LED的亮度。
控制算法则实现灯光的渐变效果，使LED灯的亮度呼吸起来。
实现步骤
呼吸灯的实现步骤如下：
1.初始化设置：设置LED灯的初始亮度和渐变时间。
2.增加亮度：逐渐增加LED灯的亮度，直到达到最大亮度。
3.保持最大亮度：保持LED灯的最大亮度一段时间。
4.减少亮度：逐渐减少LED灯的亮度，直到达到最小亮度。
5.保持最小亮度：保持LED灯的最小亮度一段时间。
6.循环调节：根据设定的参数，循环执行上述步骤，实现灯光呼吸的
效果。
应用场景
呼吸灯广泛应用于各种场合，如：
•节日灯饰：用于节日装饰，营造欢乐的节日氛围。
•夜间照明：作为小夜灯使用，提供柔和的照明效果。
•氛围照明：用于创造浪漫或安静的氛围，增加空间的温暖感。
总结
呼吸灯的原理基于PWM技术和控制算法，通过控制LED灯的亮度实现灯光的渐变效果。
呼吸灯不仅具有装饰效果，还可以提供舒适的照明，广泛应用于不同的场合。
通过对呼吸灯原理的理解和实现步骤的掌握，可以设计出更多具有创意和美感的LED灯光效果。
三极管呼吸灯电路
电路中使用了一个NPN型三极管（例如2N3904）和几个其他组件来实现呼吸灯效果。
下面是每个组件的说明：电源（Vcc）：提供电路所需的电压。
可以使用适当的电源供电，如电池或直流电源适配器。
三极管（Q1）：使用一个NPN型三极管，常用的是2N3904。
它用作信号放大器，控制LED的亮度。
电阻（R1和R2）：这两个电阻用来限制三极管的基极和发射极之间的电流。
它们的值可以根据需要选择。
电容器（C1）：电容器用作一个储能元件。
当电压升高时，电容器充电，当电压下降时，电容器放电。
这产生了呼吸灯效果。
LED：连接在三极管的集电极和电源之间，用来显示灯光。
可变电阻（RV1）：可选组件，用于调节呼吸灯的速度和亮度。
电路的工作原理如下：当电源接通时，电流通过R1流向三极管的基极，使其导通。
这导致电流从集电极流向发射极，进而流向LED和R2。
因为电容器C1开始会处于放电状态，所以初始阶段LED可能不会亮。
随着电容器C1逐渐充电，电流通过三极管和LED增加，使LED逐渐变亮。
当电容器充电到一定程度时，电流达到最大值，LED 可达到最大亮度。
接下来，电容器开始放电，电流逐渐减小，使LED的亮度逐渐减弱。
当电容器充电完毕时，LED将完全熄灭。
随后，电容器再次充电，循环重复上述过程，产生连续的呼吸灯效果。
通过调节可变电阻RV1的阻值，可以改变呼吸灯的速度和亮度。
这就是一个基本的三极管呼吸灯电路。
请注意，这只是一个简单的示例。
使用该电路时需要合理选择元件的值，并确保电源电压和元件的额定电压兼容。
呼吸灯原理

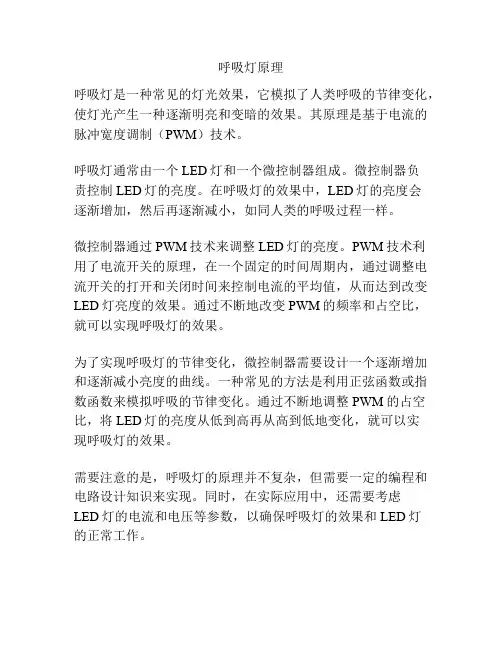

呼吸灯原理
呼吸灯是一种常见的灯光效果，它模拟了人类呼吸的节律变化，使灯光产生一种逐渐明亮和变暗的效果。
其原理是基于电流的脉冲宽度调制（PWM）技术。
呼吸灯通常由一个LED灯和一个微控制器组成。
微控制器负
责控制LED灯的亮度。
在呼吸灯的效果中，LED灯的亮度会
逐渐增加，然后再逐渐减小，如同人类的呼吸过程一样。
微控制器通过PWM技术来调整LED灯的亮度。
PWM技术利
用了电流开关的原理，在一个固定的时间周期内，通过调整电流开关的打开和关闭时间来控制电流的平均值，从而达到改变LED灯亮度的效果。
通过不断地改变PWM的频率和占空比，就可以实现呼吸灯的效果。
为了实现呼吸灯的节律变化，微控制器需要设计一个逐渐增加和逐渐减小亮度的曲线。
一种常见的方法是利用正弦函数或指数函数来模拟呼吸的节律变化。
通过不断地调整PWM的占空比，将LED灯的亮度从低到高再从高到低地变化，就可以实
现呼吸灯的效果。
需要注意的是，呼吸灯的原理并不复杂，但需要一定的编程和电路设计知识来实现。
同时，在实际应用中，还需要考虑
LED灯的电流和电压等参数，以确保呼吸灯的效果和LED灯
的正常工作。
呼吸灯电路
呼吸分为两个过程：吸气：指数曲线上升，该过程需要1.5S呼气：指数曲线下降，该过程需要1.5S.对成人而言，平均每分钟呼吸16~18次；对儿童而言，平均每分钟呼吸20次；上面的参数是在均匀呼吸情况下的次数。
可以用来做休眠时候的指示用。
2、呼吸灯电路/?id=5元件名称5mm LED 高亮蓝色灯1个LM1458N(或HA17458)双运放1个2N3904（8050,8550）NPN 三极管（TO92封装）1 个22uF 100V /47uF 35v / 47uF 50V电容1个47K [1/4w] 4个100K [1/4w] 2个100 ohm 1个说明：更改电容或者R3的大小可以改变呼吸频率。
经过实验，R3改为两个47K电阻串联起来效果比较好，呼吸的频率比较合适。
另外输入电压串上3个1N4007降一下压，这样效果会更好，呼吸灯会有短暂的熄灭时间。
（只适合绿色和蓝色的LED灯，红色的LED因为发光电压比较低不会有熄灭时间，可以再串一些1N4007来达到效果）另外LM1458是个双运放,用NE5532,CA1558等几乎都行, 至于工作电压,把输入的100欧去掉,直接上7.2就没问题~一个台湾网友的呼吸灯电路再来一个呼吸灯电路本文来自: 原文网址：/sch/others/0079557.html大部分都是用一个老外的电路图，用7555集成电路做的。
我分析了一下，电路主要由两个部分组成：7555模块主要是产生方波，RC模块是产生渐变的电压，形成呼吸效果。
换言之，任何能产生方波和产生渐变电压的模块都可以用来做呼吸灯，不同的是是否便利和成本问题。
下面要介绍的这个呼吸灯电路是我设计的。
其中的RC模块借鉴了老外的图，而方波产生模块我用了一种比7555成本更低的方案，用两个三极管构成双稳态振荡电路。
由于三极管工作在饱和区，所以不存在调试工作点的问题。
单片机呼吸灯电路
单片机呼吸灯电路
实现单片机呼吸灯的电路可以通过以下步骤实现：
1. 选择LED：选择适当的LED，如红色、绿色或蓝色，根据单片机的I/O口数量和电路板布局来决定。
2. 连接LED：将LED的正极连接到单片机的I/O口上，LED的负极连接到地线。
3. 配置I/O口：配置单片机对应的I/O口为输出模式，以便控制LED的亮灭。
4. 编写程序：编写单片机程序，使用PWM（脉冲宽度调制）控制I/O口的输出电压，从而调节LED的亮度。
在程序中，可以设置一个定时器，以一定的频率改变PWM的占空比，使LED逐渐变亮或变暗，实现呼吸灯效果。
5. 调试程序：将程序下载到单片机中，通过观察LED的亮灭和亮度变化情况，调试程序中的参数，以达到满意的呼吸灯效果。
具体实现过程可能因单片机型号和开发环境而略有不同，可查阅相关的开发文档或教程以获得更详细的指导。
4069呼吸灯
呼吸灯电路首先来说一下方波产生电路：Vdd是接电源正极，vss接电源负极.这是cd4069六个非门，我们的方波电路就是用它做的如果下图“这是我用的电阻和电容的数值，rs可有可无，它只是起保护作用。
两个非门一个电阻和一个电容就可以了，这个方波电路不管频率多大输出的占空比都是百分之五十，这样对做呼吸灯有很大帮助，在慢亮和慢灭看起来就很协调和美丽，频率的大小可以改变rf电阻和电容来改变，根据自己的需要可以自己调试。
Rs是保护电阻来保护一个非门的输入级的，大小一兆就行，/share/link?shareid=586749&uk=2837818244百度云盘地址好了下面来看呼吸灯电路：V+是方波输入。
+5v接电源的正极。
我做的是在5v的电压下工作的。
这个适合蓝色和白色的发光二极管，不适合红色和绿色的，因为他们的导通电压不一样，所以如果你想试试的话发现红色和绿色呼吸效果很不好也不协调。
当然如果你的电源功率够大，场管的功率也够大那么下边的发光二极管接多少都没问题。
D1二极管是防止电容充的返放回去电池，如果别接二极管你会发现二极管亮时效果很好而灭的时候很快。
三个100k的电阻是给电容放电的，太小太大效果都不太好。
Q1场管是电脑主板上拆下来的，因为电脑上的场管功率比较大质量也不错。
呼吸灯的原理是利用了电容的电压不能突变和场管的放大作用实现的。
当方波电路输出方波的时候就开始给电容充电，因为电容的电压不能突变只能按积分的方式上升（如果直接从电容上观看波形的话是锯齿波而不是方波），随着电容上的电压上升场管就从截至到导通在从导通到放大区在到饱和区，这样就会看见二极管慢慢的亮起来，当方波不输出的时候电容开始放电，因为电容电压不能突降二十慢慢下降，电容通过三个100k的电阻放电，这样场管又从饱和到放大再到截至从而看到二极管慢慢熄灭。
因为场管是电压控制器件所以对电容的充放电影响可以忽略不计，而如果把场管换成三极管那么效果就很不好了，因为三极管是电流控制器件对电容的充放电影响很大。
呼吸灯
前段时间坛子里的呼吸灯很像很火的样子，但那时还在家，没有元件。
开学了，准备制作一个，代替电脑上的电源指示灯。
网上大概有两种图：NE555的和LM358的。
NE555咱多的很，先用在面包板上用NE555搭，但效果很不理想，而且大容量的电容体积太大了。
遂放弃该方案。
改用比较器方案的。
用给定的参数在面包板上搭了个，但是亮与灭的时间不一样，不是很满意。
更改电阻阻值也无改善。
从波形可以明显看出来，波形成了锯齿波，咱要的应该是三角波。
恩，增加一个二极管和一个电阻，加快波形下降时的电容充电过程。
经实际测试，电阻取56K较合适，从仿真结果看，波形也已接近三角波了。
OK，电路完成，接下来就是焊接了。
以前总是用洞洞板焊，电路走线难看，这次改用覆铜板腐蚀。
早就想做PCB，但没有激光打印机，也没有热转印机，连个熨斗都没，擦。
还好买了小的手持电钻，很早前买的三氯化铁也还有半瓶。
决定开干。
用Altium Designer Winter 09 先画SCH
然后布板，线宽设为0.5mm，布线采用自动加手工折方式，完成后如下
然后导出Gerber文件，要设置成镜像
完成，拿去打印。
遗憾的是，第一次打印出来尺寸变大了，第二次打印出来的尺寸小了，第
三次打印比例设为1.05才好了。
然后贴到PCB上，先打孔。
（昨晚上打的孔，没拍照片）。
呼吸灯设计
摘要本系统采用LM358双运放放大器，用3个8050NPN型三极管构成电流源电路驱动12个高亮型发光二极管，电位器用于调节电阻来控制LED的亮度。
LM358第一个运算放大器用于电流放大，第二个运放放大器用作电压比较器。
从而实现对小灯电压的控制，防止小灯电压过大击穿损坏。
经过最终测试，实现亮度可调照明功能。
关键值：LM358，电压比较器，电流源电路注：本次设计通过使用运放产生锯齿波，调节高亮型发光二极管，实现呼吸效果。
通过设计，了解了稳压二极管、放大器的应用，并且理解了锯齿波、方波的发生电路的工作原理。
同时学会了示波器以及万用表的使用方法。
目录摘要 (I)目录 (II)第一章方案论证与比较 (1)1.1 电流源电路方案比较 (1)1.2 运算放大器选择方案比较 (1)1.3 稳压电路选择 (1)第二章理论分析与计算 (2)2.1 三极管驱动电路 (2)2.1.1 8050三极管 (2)2.1.2 三极管电流源 (3)三极管电流源 (3)2.2 集成运算放大电路 (4)2.2.1 LM358双运放放大器 (4)2.2.2 滞回比较器 (5)2.2.3 积分电路 (6)2.2.4充放电控制电路 (7)2. 3 可调稳压电路 (7)2.3.1 稳压二极管 (7)2.4 采样电阻 (8)第三章电路设计 (9)3.1 电流源电路 (9)3.2 运放放大电路 (9)3.3 稳压电路 (10)第四章调试方案与测试结果 (12)4.1 测试方案及测试条件 (12)4.1.1 测试仪器 (12)4.1.2 测试主要方案 (12)4.2 主要测试结果 (12)4.3 测试结果分析 (13)第五章总结 (14)附录一 (15)附录二 (16)第一章方案论证与比较1.1 电流源电路方案比较方案一：用三个8050NPN型三极管构成电流源驱动电路，一个三级管作前级电流放大，另外两个三极管并联，与前一个三极管构成两个达林顿管，放大的电流足以驱动12个高亮型LED。
呼吸灯资料
呼吸灯蓝色的发光管一亮一暗，其节奏犹如成人的呼吸，一起一伏，故称之为“呼吸灯”。
一般“呼吸灯”由三角波信号驱动放大器来控制发光管的亮暗。
一、三角波信号发生器产生三角波信号的原理是用一个恒定不变的正向电流对电容进行充电得到一个均匀上升的斜波电压，当电压上升到一定值时再用一个恒定不变的负向电流对电容放电，从而得到一个均匀下降的斜波电压，交替用正负方向的电流对电容进行充放电，就可以得到连续的三角波电压信号，上升和下降的斜率由正负向电流与电容的比值I/C决定。
(a) 结构（b) 工作过程图1-1 三角波信号发生器原理图图1描述了三角波信号发生器的原理。
三角波发生器由电压比较器和积分器两部分组成。
图中运算放大器、电阻R、电容C组成一个积分器;比较器、电阻R1、电阻R2组成一个迟滞比较器作为一个反馈控制电路。
从比较器输出的方波信号经过积分器后形成三角波；而从积分器输出的三角波又反馈到比较器形成方波。
电路的工作过程如下：(1)当比较器输出电平为低电平VomL时，电容C处于充电状态，Vout不断上升，当Vout 的值上升到使得比较器同相输入端电压高于Vref时，比较器输出翻转，输出高电平VomH，同时电流方向改变，电容C进入放电状态;(2)当比较器输出电平为高电平VomH时，电容C处于放电状态，Vout不断下降，当Vout 的值下降到使得比较器同相输入端电压低于Vref时，比较器输出翻转，输出低电平VomL，同时电流方向也翻转，电容C进入充电状态;(3)如此循环振荡，便产生了周期的连续三角波电压信号。
输出三角波电压信号Vout 的阈值电压为：VomL Vref VoutH R R R R R 21221-=+ （1）VomH Vref VoutL R R R R R 21221-=+ （2） 式中：Vref 为比较器反相输入端参考电压；VomH,VomL 分别为比较器输出的高、低电平。
输出三角波电压信号的峰峰值为：)(.21VomL VomH VoutL VoutH pp Vout R R -=-= （3） 若要产生两边对称的三角波，必须满足：2VomL VomH Vcm += （4）式中：Vcm 是运算放大器共模偏置电压，由此三角波电压信号的周期为：V o m L V o m H pp RCVout Vom L Vcm pp RCVout Vcm Vom H pp RCVout T ---===.4.2.2 （5）将公式（3）代入公式（5）中即124R R RC T = （6） 由以上公式可知，周期T 由RC 常数、峰峰值Vout.pp 以及比较器输出的高低电平V omH ，V omL 决定，也受电阻R1和R2的影响。
呼吸灯
1.原理图如下
原理简介：Control信号拉高，打开Q26，同时Q25页会被打开，LED5开始闪烁。
2.原理分析：测量Q25的G极，从示波器可以看出，G极的波形是高电平=700ms，
低电平等于800ms的方波，如下图：
G极的方波高电平时，会打开MOS管，灯亮，低电平是关闭MOS管，灯灭；
3.进一步分析方波产生的原因：
在灯灭的状态下，C424、C425两端都是高电平，很明显，这是一个对称电路，我们以Q27作为分析对象，当Q26打开时，Q27、Q28同时打开，C点和D点的电压同时跌落，C点通过C424、Q28的CE放电，D点则通过C425，Q28的BE放电，很明显，Ice>>Ibe，这样，C点的电压在Q28关闭之前就掉到0V了，这时候Q27关闭，与此同时，Q28也是关闭的，D点通过C425充电，C点通过C424充电，当C点充满到Q27的导通电压时，Q27又被打开，此时C424在充电，当Q28被打开的时，B点被拉到0V，由电容的特性可知，C点会B点通过C424拉到一个负电压，此时Q27关闭，在此后的C点充电过程中，Q25都是打开的，也就是灯亮，一旦当C点电压升到Q27的导通电压，就会开始下一轮的C424充电，由此反复。
最终的效果就是呼吸灯。
CD两点的波形如下：
4.通过上面的分析，结合波形图，可以看见，分析和实际是一样的，此电路可以应用
于一些特殊的场景:例如，CPU收到了一条短信被唤醒，但是如果没有及时处理，则应该再次进入休眠，然后通过呼吸灯的方式来提示有未读短信。
呼吸灯电路课程设计
呼吸灯电路课程设计一、课程目标知识目标：1. 学生能够理解并描述呼吸灯电路的基本工作原理；2. 学生能够掌握电路元件如电阻、电容、二极管等的基本性质和使用方法；3. 学生能够解释呼吸灯电路中PWM（脉冲宽度调制）的作用和控制方法。
技能目标：1. 学生能够正确使用万用表、电烙铁等工具，进行电路元件的测量和焊接；2. 学生能够按照电路图，独立搭建和调试呼吸灯电路；3. 学生能够通过编程或使用定时器等设备，实现对呼吸灯亮度的控制。
情感态度价值观目标：1. 学生能够培养对电子技术的兴趣和好奇心，增强学习动力；2. 学生通过团队合作，培养沟通、协作能力和集体荣誉感；3. 学生能够认识到电子技术在实际应用中的重要性，增强创新意识和实践能力。
分析课程性质、学生特点和教学要求：本课程为初中电子技术课程，结合学生好奇心强、动手能力逐渐增强的特点，注重理论与实践相结合。
课程目标旨在使学生在掌握基本电路知识的基础上，提高动手实践能力和创新能力。
教学要求以学生为主体，充分调动学生的积极性，鼓励学生主动探索、思考和解决问题。
通过课程学习，使学生能够将所学知识应用于实际电路搭建和调试中，提高学生的综合素养。
二、教学内容1. 电路基础知识回顾：电流、电压、电阻的概念，欧姆定律的应用；2. 呼吸灯原理介绍：讲解呼吸灯电路的工作原理，PWM控制技术的应用；3. 电路元件认识：学习电阻、电容、二极管、LED等元件的特性和使用方法；4. 电路搭建与调试：根据电路图，使用万用表、电烙铁等工具，搭建呼吸灯电路，并进行调试；5. 编程与控制：学习使用编程软件或定时器，实现对呼吸灯亮度的控制；6. 教学实例分析：分析典型呼吸灯电路实例，了解不同场景下的应用。
教学内容安排与进度：第1课时：回顾电路基础知识，介绍呼吸灯原理；第2课时：认识电路元件，学习搭建基本电路；第3课时：学习使用万用表、电烙铁等工具，进行电路搭建；第4课时：学习编程与控制，实现呼吸灯亮度调节；第5课时：分析教学实例，进行课堂实践操作。
pwm呼吸灯的工作原理解析
pwm呼吸灯的工作原理解析1. 引言在现代电子产品中，呼吸灯效果已成为一种常见的设计元素。
这种动态变化的光效使产品更加生动有趣，吸引了我们的注意力。
而PWM （脉宽调制）技术是实现呼吸灯效果的关键。
本文将对PWM呼吸灯的工作原理进行解析，并探讨其在电子产品中的应用。
2. PWM的基本原理PWM是一种通过改变信号的脉冲宽度来调节电平的技术。
通过快速的开关操作，控制电源向负载传输的能量，从而实现对负载亮度的调节。
在PWM呼吸灯中，我们可以利用PWM调节LED灯的亮度，使其呈现出渐变的呼吸效果。
3. PWM呼吸灯的工作原理PWM呼吸灯的工作原理可以概括为以下几个步骤：3.1 设置周期我们需要设置一个固定的周期。
周期是PWM信号重复的时间间隔，通常以毫秒为单位。
在这个周期内，会有多个PWM波形交替出现。
3.2 设置占空比占空比是PWM信号中高电平时间和周期之比。
通过改变占空比，我们可以调节LED灯的亮度。
当占空比为0%时，LED灯完全不亮；当占空比为100%时，LED灯达到最大亮度。
3.3 呼吸效果实现为了实现呼吸效果，我们需要在一个周期内将占空比从最小值线性地增加到最大值，然后再从最大值线性地减少到最小值。
这个过程可以通过逐步改变占空比来实现。
我们可以每隔10毫秒递增或递减1%，从而呈现出平滑的呼吸效果。
4. PWM呼吸灯在电子产品中的应用PWM呼吸灯广泛应用于各类电子产品中，包括智能手表、智能手机、电视机和汽车等。
其主要应用有以下几个方面：4.1 人体感应灯PWM呼吸灯可以结合人体感应传感器，在人接近时自动调节灯的亮度。
这种智能设计在夜间使用时非常实用，既能够满足照明需求，又能够减少能耗。
4.2 背光控制电子产品的背光控制越来越受到重视，PWM呼吸灯可以实现对背光亮度的动态控制，使显示屏的观感更加舒适，并延长显示屏的使用寿命。
4.3 环境氛围灯在娱乐场所、家庭影院或车内等环境中，通过利用PWM呼吸灯的变化效果，营造出各种不同的氛围。
四路呼吸灯——精选推荐
四路呼吸灯一呼吸灯原理：呼吸灯，顾名思义，灯光在电路的控制之下完成由亮到暗的逐渐变化，感觉像是在呼吸。
广泛被用于数码产品，电脑，音响，汽车等各个领域，起到很好的视觉装饰效果。
原理说明：第一步：这时候C1相当于短路，LM358的输出为LM358的第5脚电压；第二步：这个电压送到下面的LM358，下面的正反馈电路使下面的LM358输出为高电平；高电平电压为+VCC；第三步：当下面的LM358输出为VCC电压时，电容C1两端就产生电压差，这时下面的LM358的输出经过RP可调电位器、C1、Q1，给C1充电；在给C1充电时，电流流过Q1，同时LED 灯也亮着，随着时间的增加，C1上的充电电流逐渐减小，对应的LED也逐渐变暗；第四步：当C1电荷充满时，C1相当于开路，这时，上面的LM358变成一个比较器。
因为6脚输入的电压大于5脚的输入电压，这时LM358的7脚输出变为低电压0V；第五步：当7脚输出为0V时，经过下面的LM358进行正反馈，是下面的LM358输出变为低电压0V；第六步：C1通过电位器，和下面的LM358进行放电第七步：当C1电压放电，致6脚的电压小于0.5VCC时，上面的LM358的7脚电压随C1的放电电压开始升高；第八步：当LM358的7脚的电压升高，经过下面的LM358的正反馈，使下面的LM358的输出又变为VCC的电压；第九步：下面LM358的电压变为VCC电压，这是又重复“第三步”及其后面的动作。
